CEXACT 6 Professional - Kladivo BOSCH - Bezplatný návod na obsluhu

Typ produktu	Elektrické kladivo (elektrický priamy skrutkovač)
Značka	Bosch
Model	CEXACT 6 Professional
Menovité napätie	36 V
Menovitý prúd	1,0 A
Otáčky naprázdno	1 000 ot/min alebo 500 ot/min (podľa variantu)
Maximálny uťahovací moment (tvrdý/mäkký) podľa ISO 5393	1,0 - 6,0 Nm (8,9 - 53,1 in-lbs)
Maximálny priemer skrutky	M5
Hmotnosť podľa EPTA-Procedure 01:2014	0,87 kg (1,4 lbs)
Stupeň ochrany	IP 20
Napájanie	Napájací blok PUC-EXACT (sieťový kábel 230 V)
Smer otáčania	Pravý a ľavý (elektronická inverzia)
Vypínacia spojka	Áno, nastaviteľný obmedzovač momentu
Predvoľba momentu	Áno, pomocou posúvača a nastavovacieho nástroja
Typ spúšťania	Pákovým alebo tlakovým spôsobom (podľa variantu)
Skľučovadlo	Rýchloupínacie skľučovadlo 1/4" (šesťhran)
Indikácia skrutkovania	Zelená LED (moment dosiahnutý) / červená LED (moment nedosiahnutý) s akustickým signálom
Osvetlenie	Integrovaná LED na osvetlenie
Prevádzková teplota	-5 °C až +50 °C
Skladovacia teplota	-20 °C až +70 °C
Relatívna vlhkosť	20 až 95 % bez kondenzácie
Údržba	Pravidelné čistenie, mazanie ozubeného kolesa a spojky (špeciálny mazací tuk Bosch, olej SAE 10/20)
Dodávané príslušenstvo	Nastavovací nástroj, označovacie krúžky, návod na použitie
Bezpečnosť	Ochrana proti opätovnému spusteniu, podrobné bezpečnostné pokyny, používanie OOP

Často kladené otázky - CEXACT 6 Professional BOSCH

Ako vymeniť pracovný nástavec?

Potiahnite rýchloupínacie skľučovadlo (3) dopredu, vložte nástavec (1) do držiaka nástroja (2) a potom uvoľnite skľučovadlo. Používajte iba nástavce s mužským šesťhranom 1/4".

Ako nastaviť uťahovací moment?

Posuňte posúvač (10) dozadu, zasuňte nastavovací nástroj (22) do držiaka nástroja a pomaly ním otáčajte, kým neucítite zárez. Otáčajte v smere hodinových ručičiek na zvýšenie momentu, proti smeru na zníženie. Po nastavení vráťte posúvač späť.

Aký napájací blok použiť?

Nástroj vyžaduje výhradne napájací blok PUC-EXACT od Bosch. Nikdy nepripájajte priamo do siete ani nepoužívajte predlžovací kábel.

Ako pripojiť nástroj k napájaciemu bloku?

Zasuňte kábel nástroja (7) do konektora (13) bloku tak, aby drážka (15) zapadla do výstupku, potom naskrutkujte objímku (11) v smere hodinových ručičiek. Najprv pripojte sieťový kábel k bloku, potom zástrčku do zásuvky.

Čo znamená zelená alebo červená LED po skrutkovaní?

Zelená LED (6) sa rozsvieti, keď je dosiahnutý prednastavený moment. Červená LED sa rozsvieti s akustickým signálom, ak moment nie je dosiahnutý: vtedy je potrebné skrutkovanie zopakovať.

Ako udržiavať nástroj?

Pred čistením odpojte napájací blok. Po prvých 150 hodinách vyčistite a namažte ozubené koleso špeciálnym mazacím tukom Bosch (ref. 3 605 430 009). Každých 300 hodín postup opakujte. Po 100 000 skrutkovaniach namažte spojku olejom SAE 10/20.

Aké sú základné bezpečnostné pokyny?

Vždy noste ochranu očí a sluchu. Udržujte pracovnú oblasť čistú a dobre osvetlenú. Nepoužívajte vo výbušnom prostredí. Pred akýmkoľvek nastavovaním alebo výmenou nástavca odpojte napájanie.

Ako obrátiť smer otáčania?

Stlačte prepínač smeru otáčania (5) pre ľavý smer (povoľovanie). Pre pravý smer (uťahovanie) zostane v počiatočnej polohe. Prepínač ovládajte len pri zastavenom nástroji.

Čo robiť, ak sa nástroj nespustí?

Skontrolujte, či je napájací blok zapnutý (svieti zelená LED (16)) a či je kábel správne pripojený. Ak sa rozsvieti poruchová LED (17), pozrite si návod. Uistite sa, že smer otáčania nie je zablokovaný.

Kde nájsť príslušenstvo a náhradné diely?

Napájacie bloky PUC-EXACT a ďalšie príslušenstvo sú k dispozícii u predajcov Bosch alebo na www.bosch-pt.com. Rozložené pohľady a náhradné diely sú na webovej stránke Bosch. Uveďte 10-miestne referenčné číslo z výrobného štítku.

NÁVOD NA OBSLUHU CEXACT 6 Professional BOSCH

Popis výrobku a výkonu

Bezpečnostné upozornenia

Všeobecné bezpečnostné upozornenia pre elektrické náradie

VÝSTRAHA

Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie

a špecifikácie dodané s týmto elektrickým náradím.

Nedodržiavanie všetkých uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo ťažké poranenie.

Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (s prívodnou šnúrou) a na elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy. Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli zapáliť prach alebo výpary. Nedovoľte deťom a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptylovaní môžete stratiť kontrolu nad náradím.

Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade nijako nemeňte zástrčku. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom. Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom. Nevystavujte elektrické náradie dažďu ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom. Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky ťahaním za prívodnú šnúru. Udržiavajte sieťovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo pohybujúcich sa súčastí. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom. Keď pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko úrazu elektrickým prúdom. Ak sa nedá vyhnúť použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.

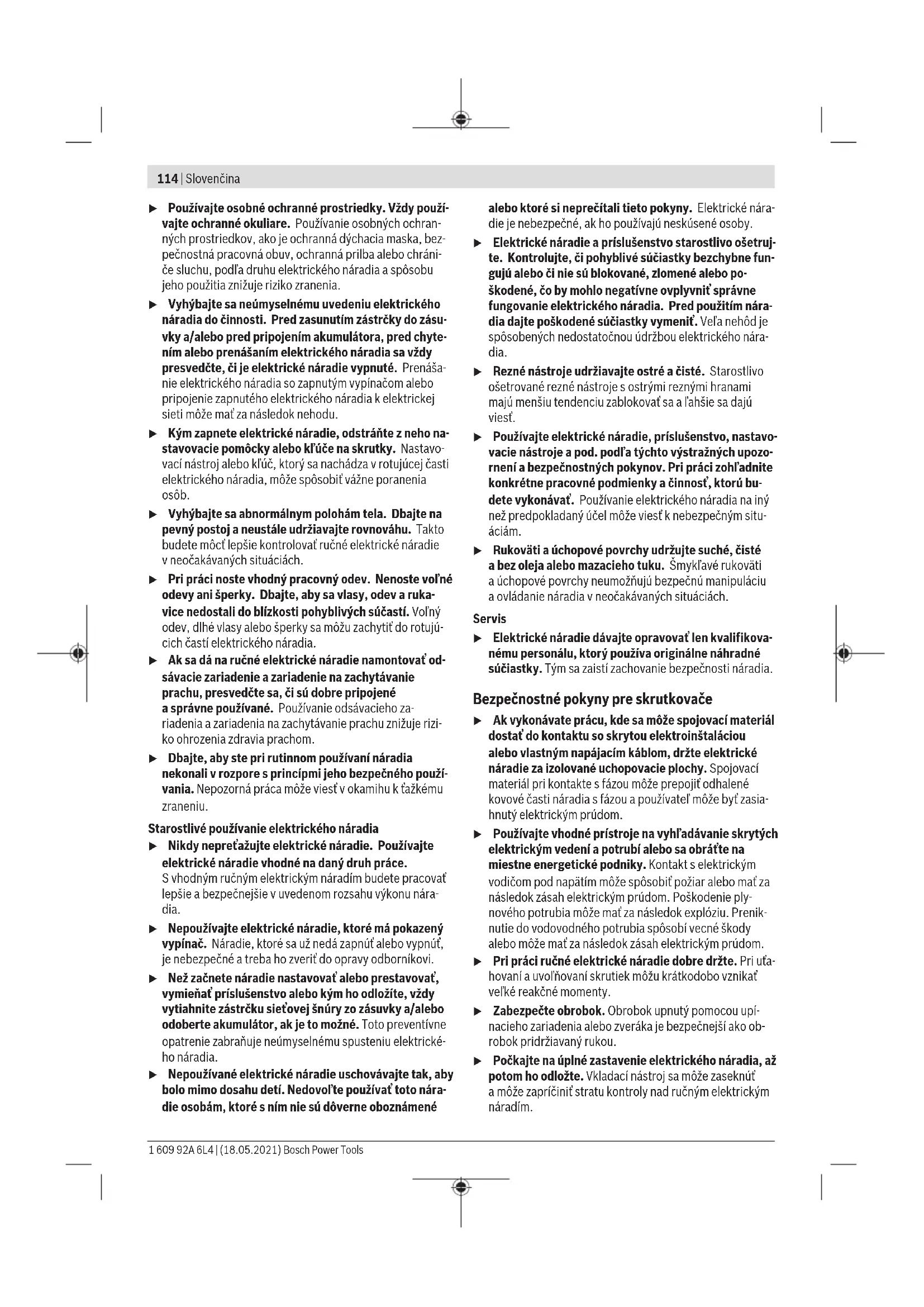

Bezpečnosť osôb

Buďte ostražití, sústredte sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia.

Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chránice sluchu, podľa druhu elektrického náradia a spôsobu jeho použitia znižuje riziko zranenia. Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu. Kým zapnete elektrické náradie, odstráňte z neho nastavovacie pomôcky alebo kľúče na skrutky. Nastavovací nástroj alebo kľúč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobiť vážne poranenia osôb. ▶ Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môcť lepšie kontrolovať ručné elektrické náradie v neočakávaných situáciách. ▶ Pri práci noste vhodný pracovný odev. Nenoste voľné odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí. Voľný odev, dlhé vlasy alebo šperky sa môžu zachytiť do rotujúcich častí elektrického náradia. Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom. Dbajte, aby ste pri rutinnom používaní náradia nekonali v rozpore s princípmi jeho bezpečného používania. Nepozorná práca môže viesť v okamihu k ťažkému zraneniu. Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce. S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia. Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi. Než začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia. ▶ Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené

alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.

Elektrické náradie a príslušenstvo starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negatívne ovplyvniť správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymeniť. Veľa nehôd je spôsobených nedostatočnou údržbou elektrického náradia.

▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovať sa a ľahšie sa dajú viesť.

Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohľadnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie elektrického náradia na iný než predpokladaný účel môže viesť k nebezpečným situáciám.

Rukoväti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmykľavé rukoväti a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.

Servis

Elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.

Bezpečnostné pokyny pre skrutkovače

Ak vykonávate prácu, kde sa môže spojovací materiál dostať do kontaktu so skrytou elektroinštaláciou alebo vlastným napájacím káblom, držte elektrické náradie za izolované uchopovacie plochy. Spojovací materiál pri kontakte s fázou môže prepojiť odhalené kovové časti náradia s fázou a používateľ môže byť zasiahnutý elektrickým prúdom. Používajte vhodné prístroje na vyhľadávanie skrytých elektrických vedení a potrubí alebo sa obráťte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobiť požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže mať za následok zásah elektrickým prúdom. ▶ Pri práci ručné elektrické náradie dobre držte. Pri uťahovaní a uvoľňovaní skrutiek môžu krátkodobo vznikať veľké reakčné momenty. Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou. Počkajte na úplné zastavenie elektrického náradia, až potom ho odložte. Vkladací nástroj sa môže zaseknúť a môže zapríčiniť stratu kontroly nad ručným elektrickým náradím.

Opis výrobku a výkonu

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapríčiniť úraz elektrickým prúdom, požiar a/alebo ťažké poranenia.

Prosím, všimnite si obrázky v prednej časti návodu na používanie.

Používanie v súlade s určením

Toto ručné elektrické náradie je určené na zaskrutkovávanie a uvoľňovanie skrutiek, ako aj na utahovanie a uvoľňovanie matíc v uvedenom rozsahu rozmerov a výkonov. K elektrickému napájaniu sa smie pripájať výlučne prostredníctvom sieťového napájacieho zdroja PUC-EXACT.

Toto ručné elektrické náradie nie je vhodné na používanie ako vŕtačka; kvôli ochrane osôb a zabráneniu možným vecným škodám by ste nikdy nemali používať toto ručné elektrické náradie s vypínacou spojkou ako vŕtačku.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na vyobrazenie elektrického náradia na grafickej strane.

(1) Pracovný nástroj (napr. skrutkovací hrot) (2) Upínanie nástroja (3) Rýchlovýmenné skľučovadlo 14"

(4) Označovací prstenec (5) Prepínač smeru otáčania (6) Indikácia LED skrutkovacie úkony (7) Kábel náradia na pripojenie k sieťovému napájaciemu zdroju PUC-EXACT (8) Závesný strmienok (9) Vypínač (10) Posúvač na predvoľbu krútiaceho momentu (11) Objímka na prívodnej šnúre (12) Pracovné svetlo (13) Pripájacia zásuvka na sieťovom napájacom zdroji PUC-EXACT (14) Vypínač na sieťovom zdroji (15) Drážka v spojke kábla náradia (7) (16) Indikácia LED Prevádzková pohotovosť (17) Indikácia LED Porucha (preťaženie) (18) Pripájacia zásuvka sieťovej šnúry (19) Sieťový kábel (20) Zástrčka (21) Pripájacia zásuvka pre sieťovú šnúru (22) Nastavovací nástroj (23) Nastavovací krúžok (24) Rukoväť (izolovaná úchopová plocha)

Technické údaje

Priame elektrické skrutkovače s tlakovým spúšťaním C-EXACT 1 C-EXACT 1 C-EXACT 2
Vecné číslo		0 602 495	0 602 495	0 602 495
		207	218	208
Menovité napätie V 36 36 36
Menovitý prúd A 1,0 1,0 1,0
Vol'nobežné otáčky min	1	1 000 500 500
Max. krútiaci moment tvrdý/mäkký skrutkový spoj podľa ISO 5393 Nm		0,2 - 0,8	0,2 - 0,8	0,5 - 2,0
	in-lbs	1,8 - 7,1	1,8 - 7,1	4,4 - 17,7
Smer otáčania		ΩΩ	ΩΩ	ΩΩ
Označovací prstenec svetlozelený svetlozelený biely
Max. ∅ skrutiek M 2,5 M 2,5	M 4
Hmotnosť podľa EPTA-Procedure 01:2014	kg	0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Druh ochrany		IP 20	IP 20	IP 20

Priame elektrické skrutkovače s tlakovým spúšťaním C-EXACT 4 C-EXACT 4
Vecné číslo	0 602 495	0 602 495	0 602 495
	205	206	217
Menovité napätie V 36 36 36
Menovitý prúd A 1,0 1,0 1,0
Voľnobežné otáčky min	1 000	1 000 275
Max. krútiaci moment tvrdý/mäkký skrutkový spoj podľa ISO 5393 Nm	0,5 – 3,5	0,5 – 3,5	0,5 – 3,5
	in-lbs	4,4 – 31,0	4,4 – 31,0

116 | Slovenčina

Vecné číslo		0 602 495215	0 602 495216
Menovité napätie V 36 36
Menovitý prúd A 1,0 1,0
Vol'nobežné otáčky min	-1	1 000 500
Max. krútiaci moment tvrdý/mäkký skrutkový spoj podľa ISO 5393	Nm	1,0 – 6,0	1,0 – 6,0
	in-lbs	8,9 – 53,1	8,9 – 53,1
Smer otáčania		ΩΩ	ΩΩ
Označovací prstenec		čierny	čierny
Max. ∅ skrutiek		M 5 M 5
Hmotnosť podľa EPTA-Procedure 01:2014	kg	0,87	0,87
	lbs	1,4	1,4
Druh ochrany		IP 20 IP 20

Priame elektrické skrutkovače s pákovým spůšťaním		C-EXACT 1 C-EXACT 1 C-EXACT 2
Vecné číslo		0 602 495	0 602 495	0 602 495
		202	213	203
Menovité napätie	V 36 36 36
Menovitý prúd	A 1,0 1,0 1,0
Vol'nobežné otáčky	min-1	1 000 500 500
Max. krútiaci moment tvrdý/mäkký skrutkový spoj podľa ISO 5393	Nm	0,2 – 0,8	0,2 – 0,8	0,5 – 2,0
	in-lbs	1,8 – 7,1	1,8 – 7,1	4,4 – 17,7
Smer otáčania		ΩΩ	ΩΩ	ΩΩ
Označovací prstenec		svetlozelený	svetlozelený	biely
Max. ∅ skrutiek		M 2,5	M 2,5 M 4
Hmotnosť podľa EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Druh ochrany IP 20 IP 20 IP 20

Vecné číslo		0 602 495210	0 602 495211
Menovité napätie V 36 36
Menovitý prúd A 1,0 1,0
Voľnobežné otáčky min	-1	1 000 500
Max. krútiaci moment tvrdý/mäkký skrutkový spoj podľa ISO 5393 Nm		1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1
	in-lbs
Smer otáčania		ΩΩ	ΩΩ
Označovací prstenec		čierny	čierny
Max. ∅ skrutiek		M 5 M 5
Hmotnosť podľa EPTA-Procedure 01:2014	kg	0,87	0,87
	lbs	1,4	1,4
Druh ochrany		IP 20 IP 20

Informácia o hlučnosti/vibráciách

Hladina akustického tlaku elektrického náradia pri použití váhového filtra A je typicky 70 dB(A). Neistota K = 3 dB. Úroveň hluku pri práci môže prekročiť 80 dB(A).

Noste prostriedky na ochranu sluchu!

Celkové hodnoty vibrácií a_h (súčet vektorov v troch smeroch) a neistota K zistená podľa EN 62841-2-2:

Skrutkovanie: a_h < 2,5 m/s² , K = 1,5 m/s ² ,

Úroveň vibrácií a hodnota emisií hluku uvedené v týchto pokynoch boli namerané podľa normovaného meracieho postupu a dajú sa použiť na vzájomné porovnávanie elektrického náradia. Hodia sa aj na predbežný odhad emisie vibrácií a hluku.

Uvedená úroveň vibrácií a hodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, s odlišnými vkladacími nástrojmi alebo pri nedostatočnej údržbe, môže sa úroveň vibrácií a hodnota emisií hluku odlišovať. To môže emisiu vibrácií a hluku počas celého pracovného času výrazne zvýšiť.

Na presný odhad emisií vibrácií a hluku by sa mal zohľadniť aj čas, v priebehu ktorého je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže emisie vibrácií a hluku počas celého pracovného času výrazne znížiť.

Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite doplnkové bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.

Montáž

Prv než začnete náradie nastavovať, vymieňať príslušenstvo alebo prv než odložíte elektrické náradie, prerušte napájanie energiou. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.

Podmienky prevádzky a skladovania

Toto elektrické náradie je vhodné výlučne na prevádzku v uzavretých priestoroch.

Pre bezchybnú prevádzku by mala byť prípustná teplota okolia od -5 °C do +50 °C (23 °F a 122 °F) pri prípustnej relatívnej vlhkosti vzduchu 20 až 95 % bez kondenzácie.

Pomocou závesného strmienka (8) môžete elektrické náradie upevniť na závesné zariadenie.

Pravidelne kontrolujte stav závesného strmienka a háčika závesného prípravku.

Výmena nástroja

Vkladanie pracovného nástroja

Vytiahnite rýchlovýmenné skľučovadlo (3) dopredu. Pracovný nástroj (1) vsuňte do upínacieho mechanizmu (2) a rýchlovýmenné skľučovadlo znova pustite.

Používajte len pracovné nástroje s vhodným zasúvacím koncom (1/4" šesťhran).

▶ Pri vkladaní pracovného nástroja dávajte pozor na to, aby spoľahlivo sedel v upínacom mechanizme. Ak by pracovný nástroj nebol pevne spojený s upínacím mechanizmom, mohol by sa uvoľniť a už by sa stal nekontrolovateľným.

Vybratie pracovného nástroja

Vytiahnite rýchlovýmenné skľučovadlo (3) dopredu. Pracovný nástroj (1) vyberte z upínacieho mechanizmu (2) a rýchlovýmenné skľučovadlo znova pustite.

Pripojenie k elektrickému napájaniu (pozri obrázky A - B)

Toto ručné elektrické náradie sa dodáva bez sieťového zdroja. Pripojenie k elektrickému napájaniu je potrebný sieťový napájací zdroj PUC-EXACT.

Sieťový napájací zdroj PUC-EXACT používajte výlučne s určeným elektrickým náradím. Pri prevádzke iných elektrických prístrojov môže dôjsť k poškodeniu PUC-EXACT a týchto prístrojov. Nikdy sa nepokúšajte elektrické náradie C-EXACT pripojiť priamo do elektrickej siete. Nepoužívajte predlžovací kábel. Elektrické náradie C-EXACT sa tým môže poškodiť. Používajte výlučne originálny kábel! Pred každým použitím skontrolujte náradie, kábel a zástrčku, či nevykazujú prípadné poškodenia. Prívodné šnúry sa nesmú opravovať, ale musia sa vymieňať za nové. - Údržbové práce a opravy zverte len kvalifikovanému odbornému personálu. Tým sa zabezpečí, že bezpečnosť elektrického náradia zostane zachovaná.

Elektrické náradie spojte vždy najprv so sieťovým napájacím zdrojom PUC-EXACT a až potom sieťový napájací zdroj pripojte do elektrickej siete.

Dbajte pri používaní elektrického priameho skrutkovača

s pákovým spúšťaním na to, aby ste skrutkovač nepoložili na páku, prv než pripojíte sieťový napájací zdroj PUC-EXACT do elektrickej siete. Zabránite tak neúmyselnému uvedeniu skrutkovača do prevádzky.

Dbajte pri používaní elektrického priameho skrutkovača s tlakovým spúšťaním na to, aby ste nevyvíjali axiálny tlak na skrutkovač, keď pripájate sieťový napájací zdroj PUC-EXACT do elektrickej siete. Zabránite tak neúmyselnému uvedeniu skrutkovača do prevádzky.

Zasuňte najprv pripájaciu zástrčku (18) sieťového kábla (19) do pripájacej zásuvky (21) sieťového napájacieho zdroja PUC-EXACT. Teraz môžete PUC-EXACT pripojiť k elektrickému napájaniu tak, že sieťovú zástrčku (20) zasuniete do zásuvky s ochranným kontaktom.

Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chrániče

sluchu, podľa druhu elektrického náradia a spôsobu jeho použitia znižuje riziko zranenia.

Nastavenie smeru otáčania

Pravobežný chod: Pri dodaní je elektrické náradie nastavené na zaskrutkovanie skrutiek a matíc (pravobežný chod). Prepínač smeru otáčania (5) nie je stlačený. Ľavobežný chod: Na uvoľňovanie skrutiek a matíc stlačte prepínač smeru otáčania (5). Otočením stlačeného prepínača smeru otáčania sa dá prepínač zaaretovať. ▶ Prepínač smeru otáčania (5) aktivujte len na zastavenom elektrickom náradí.

Zapnutie/vypnutie sieťového napájacieho zdroja PUC-EXACT (pozri obrázok A)

Najprv musíte uviesť do prevádzky sieťový napájací zdroj PUC-EXACT a až potom môžete zapnúť elektrické náradie C-EXACT (pozri „Pripojenie k elektrickému napájaniu (pozri obrázky A - B)“, strana 118).

Keď chcete zapnúť sieťový napájací zdroj, stlačte vypínač (14) na sieťovom napájacom zdroji do pozície „1“.

Nazeleno svietiaca LED indikácia (16) zobrazuje, že sieťový napájací zdroj je pripravený na prevádzku.

PUC-EXACT-1: Ak svieti LED indikácia (17), nastala porucha.

Zapnutie a vypnutie ručného elektrického náradia

Skrutkovače majú vypínaciu spojku, závislú od krútiaceho momentu, ktorá sa dá nastaviť v uvedenom rozsahu. Aktivuje sa vtedy, keď sa dosiahne nastavený krútiaci moment.

Elektrické náradie sa automaticky vypne, len čo dosiahne nastavený krútiaci moment.

▶ Pri predčasnom uvoľnení vypínača (9) sa nedosiahne prednastavený krútiaci moment.

Elektrické náradie zapnete tak, že pracovný nástroj nasadíte na skrutku a vyviniete axiálne mierny tlak na skrutku.

Elektrické náradie sa automaticky vypne, len čo dosiahne nastavený krútiaci moment.

▶ Pri predčasnom odľahčení skrutkovača, napr. keď pracovný nástroj skĺzne zo skrutky, sa nedosiahne prednastavený krútiaci moment.

Pri zapnutí elektrického náradia alebo krátkym stlačením na prepínanie pravobežného/ľavobežného chodu (5) aktivujete LED pracovné svetlo. Dióda LED zhasne po cca dvoch minútach od uskutočnenia posledného skrutkovania.

▶ Nepozerajte priamo do pracovného svetla, mohlo by vás oslepiť.

Upozornenia týkajúce sa prác

Prv než začnete náradie nastavovať, vymieňať príslušenstvo alebo prv než odložíte elektrické náradie, prerušte napájanie energiou. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia. ▶ Na skrutku/maticu prikladajte ručné elektrické náradie iba vo vypnutom stave. Otáčajúce sa pracovné nástroje by sa mohli zošmyknúť.

Nastavenie krútiaceho momentu (pozri obrázky C - D)

Krútiaci moment závisí od napätia pružiny vypínacej spojky. Táto vypínacia spojka vypína pri dosiahnutí nastaveného krútiaceho momentu rovnako pri pravobežnom, ako aj pri ľavobežnom chode náradia.

Na nastavenie individuálneho krútiaceho momentu používajte len dodaný nastavovací nástroj (22).

Otáčanie v smere pohybu hodinových ručičiek dáva vyšší krútiaci moment, otáčanie proti smeru pohybu hodinových ručičiek dáva nižší krútiaci moment.

- Vyberte nastavovací nástroj (22). Posuňte posúvač (10) znova dopredu, aby bola spojka chránená pred znečistením.

Upozornenie: Potrebné nastavenie závisí od druhu skrutkového spoja a dá sa zistiť na základe praktickej skúšky. Skúšobné skrutkové spojenie prekontrolujte pomocou momentového kľúča.

Nastavujte krútiaci moment len v uvedenom rozsahu výkonu, pretože inak by sa vypínacia spojka už neiniciovala.

Označenie nastavenia krútiaceho momentu

Na označenie individuálne nastavených krútiacich momentov môžete označovací prstenec (4) vymeniť za označovací prstenec inej farby.

Odtlačte označovací prstenec (4) tenkým skrutkovačom, stierkou alebo podobným predmetom.

Vždy používajte ručné elektrické náradie s namontovaným označovacím prstencom, aby ste si boli istý, že teleso náradia je chránené proti prachu a nečistote.

Indikácia skrutkovacích úkonov (zelená/červená LED)

Pri dosiahnutí nastaveného krútiaceho momentu sa aktivuje vypínacia spojka. LED indikácia (6) svieti nazeleno.

Ak sa prednastavený krútiaci moment nedosiahol, LED indikácia (6) sa rozsvieti načerveno a zaznie zvukový signál. Skrutkový spoj treba urobiť znova.

Ochrana proti opakovaniu pri priamych elektrických skrutkovačoch s pákovým spúšťaním

Ak sa pri skrutkovaní iniciovala vypínacia spojka, motor sa vypne. Opätovné zapnutie je možné až po 0,3 s prestávke. Takýmto spôsobom sa vyhnete neúmyselnému doťahovaniu už utiahnutých pevných skrutkových spojov.

Ochrana proti opakovaniu pri priamych elektrických skrutkovačoch s tlakovým spúšťaním

Tento typ ručného elektrického náradia nemá žiadnu ochranu proti opakovaniu a môže sa ihneď po automatickom vypnutí znova zapnúť.

Údržba a servis

Údržba a čistenie

▶ Odpojte sieťový napájací zdroj PUC-EXACT od siete, prv než začnete vykonávať čistenie. Zabránite tak nebezpečenstvu úrazu elektrickým prúdom. Samotné vypnutie sieťového zdroja nestačí.

Ak je potrebná výmena pripájacieho vedenia, musí ju vykonať Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti.

Špeciálny prevodovkový tuk (225 ml)

– Každých 150 prevádzkových hodín vyčistite prevodovku pomocou málo agresívneho rozpúšťadla. Dodržiavajte pokyny výrobcu rozpúšťadla o používaní a likvidácii. Prevodovku potom namastite špeciálnym prevodovým tukom Bosch. Toto čistenie zopakujte po prvom čistení po každých ďalších 300 prevádzkových hodinách náradia. - Pohyblivé časti vypínacej spojky naolejujte po 100 000 skrutkovaniach niekoľkými kvapkami motorového oleja SAE 10/SAE 20. Pohyblivé a valivé časti namastite tukom Molykot. Pri tejto príležitosti súčasne prekontrolujte spojku, či nie je opotrebovaná, aby ste mali istotu, že nebude negatívne ovplyvnená opakovateľnosť a presnosť práce náradia. Potom sa musí znova nastaviť krútiaci moment spojky. ▶ Údržbové práce a opravy zverte len kvalifikovanému odbornému personálu. Tým sa zabezpečí, že bezpečnosť elektrického náradia zostane zachovaná.

Autorizované servisné stredisko Bosch vykonáva tieto práce rýchlo a spoľahlivo.

Mastiace a čistiace prostriedky likvidujte so zreteľom na ochranu životného prostredia. Dodržiavajte zákonné predpisy.

Príslušenstvo

Sieťové napájacie zdroje radu PUC-EXACT si môžete kúpiť u špecializovaného predajcu.

Kompletný sortiment kvalitného príslušenstva nájdete na www.bosch-pt.com a

www.boschproductiontools.com alebo sa informujte u špecializovaného predajcu.

Zákaznícka služba a poradenstvo ohľadom použitia

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com

V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.

V prípade akýchkoľvek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovensko

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Ďalšie adresy servisov nájdete na:

Elektrické náradie, príslušenstvo a obaly treba odovzdať na ekologickú recykláciu.

Podľa európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení a podľa jej transpozície do národného práva sa musí už nepoužiteľné elektrické náradie zbierať separovane a odovzdať na ekologickú recykláciu.
