CEXACT 6 Professional - āmurs BOSCH - Bezmaksas lietošanas instrukcija

Produkta veids	Elektriskais āmurs (elektriskā taisnā skrūvgriezis)
Zīmols	Bosch
Modelis	CEXACT 6 Professional
Nominālais spriegums	36 V
Nominālā strāva	1,0 A
Tukšgaitas ātrums	1 000 apgr./min vai 500 apgr./min (atkarībā no varianta)
Maksimālais skrūvju griezes moments (ciets/mīksts) saskaņā ar ISO 5393	1,0 - 6,0 Nm (8,9 - 53,1 in-lbs)
Maksimālais skrūvju diametrs	M5
Svars saskaņā ar EPTA procedūru 01:2014	0,87 kg (1,4 lbs)
Aizsardzības pakāpe	IP 20
Barošana	Barošanas bloks PUC-EXACT (tīkla vads 230 V)
Rotācijas virziens	Pa labi un pa kreisi (elektroniskā reversēšana)
Aptures sajūgs	Jā, regulējams griezes momenta ierobežotājs
Griezes momenta iepriekšēja iestatīšana	Jā, ar slīdni un regulēšanas instrumentu
Iedarbināšanas veids	Ar sviru vai ar spiedienu (atkarībā no varianta)
Patrona	Ātrās fiksācijas patrona 1/4" (sešstūra)
Skrūvēšanas indikācija	Zaļa LED (griezes moments sasniegts) / sarkana LED (griezes moments nav sasniegts) ar skaņas signālu
Apgaismojums	Iebūvēta apgaismojuma LED
Darba temperatūra	-5 °C līdz +50 °C
Uzglabāšanas temperatūra	-20 °C līdz +70 °C
Relatīvais mitrums	20 līdz 95 % bez kondensāta
Apkope	Regulāra tīrīšana, pārnesumu un sajūga eļļošana (īpaša Bosch smērviela, eļļa SAE 10/20)
Iekļautie piederumi	Regulēšanas instruments, marķējuma gredzeni, lietošanas instrukcija
Drošība	Aizsardzība pret atkārtotu iedarbināšanu, detalizēti drošības norādījumi, IAL lietošana

Bieži uzdotie jautājumi - CEXACT 6 Professional BOSCH

Kā nomainīt darba piederumu?

Pavelciet ātrās fiksācijas patronu (3) uz priekšu, ievietojiet piederumu (1) instrumenta turētājā (2), pēc tam atlaidiet patronu. Izmantojiet tikai piederumus ar vīriešu sešstūra kātu 1/4".

Kā regulēt griezes momentu?

Pārvietojiet slīdni (10) uz aizmuguri, iespiediet regulēšanas instrumentu (22) instrumenta turētājā un lēnām grieziet to, līdz jūtat iegriezumu. Grieziet pulksteņrādītāja virzienā, lai palielinātu griezes momentu, pretēji pulksteņrādītāja virzienam, lai to samazinātu. Pēc regulēšanas atgrieziet slīdni.

Kādu barošanas bloku izmantot?

Instrumentam nepieciešams tikai Bosch PUC-EXACT barošanas bloks. Nekad nepievienojiet tieši tīklam un neizmantojiet pagarinātāju.

Kā pievienot instrumentu barošanas blokam?

Ievietojiet instrumenta kabeli (7) bloka ligzdā (13), izlīdzinot rievu (15) ar izciļņu, pēc tam ieskrūvējiet uzmavu (11) pulksteņrādītāja virzienā. Vispirms pievienojiet tīkla kabeli blokam, pēc tam tīkla spraudni elektrības kontaktligzdā.

Ko nozīmē zaļā vai sarkanā LED pēc skrūvēšanas?

Zaļā LED (6) iedegas, kad ir sasniegts iepriekš iestatītais griezes moments. Sarkana LED iedegas ar skaņas signālu, ja griezes moments nav sasniegts: tad skrūvēšana ir jāatkārto.

Kā apkopt instrumentu?

Pirms jebkādas tīrīšanas atvienojiet barošanas bloku. Pēc pirmajām 150 stundām notīriet un ieeļļojiet pārnesumu ar īpašu Bosch smērvielu (ref. 3 605 430 009). Ik pēc 300 stundām atkārtojiet darbību. Ieeļļojiet sajūgu ar eļļu SAE 10/20 pēc 100 000 skrūvēšanas.

Kādi ir svarīgākie drošības norādījumi?

Vienmēr valkājiet acu un dzirdes aizsardzību. Uzturiet darba zonu tīru un labi apgaismotu. Neizmantojiet sprādzienbīstamā vidē. Pirms jebkādas regulēšanas vai piederumu maiņas atvienojiet barošanu.

Kā mainīt rotācijas virzienu?

Nospiediet rotācijas virziena selektoru (5) kreisajam virzienam (atskrūvēšana). Labajam virzienam (skrūvēšana) tas paliek sākotnējā stāvoklī. Darbiniet selektoru tikai tad, kad instruments ir apstājies.

Ko darīt, ja instruments neiedarbojas?

Pārbaudiet, vai barošanas bloks ir ieslēgts (zaļā LED (16) deg) un kabelis ir pareizi pievienots. Ja traucējumu LED (17) iedegas, skatiet instrukciju. Pārliecinieties, vai rotācijas virziens nav bloķēts.

Kur atrast piederumus un rezerves daļas?

PUC-EXACT barošanas bloki un citi piederumi ir pieejami Bosch tirdzniecības pārstāvjos vai vietnē www.bosch-pt.com. Sprādzienveida skati un detaļas ir Bosch vietnē. Norādiet 10 ciparu atsauces numuru uz produkta etiķetes.

LIETOŠANAS INSTRUKCIJA CEXACT 6 Professional BOSCH

Iv. Instrukcijas oriģinālā

It Oriģinālā instrukcija

la オリジナル取扱説明書

动正本使用说明书

zh原始使用说明书

ko사용설명서원본

Latviešu .... Lappuse 203

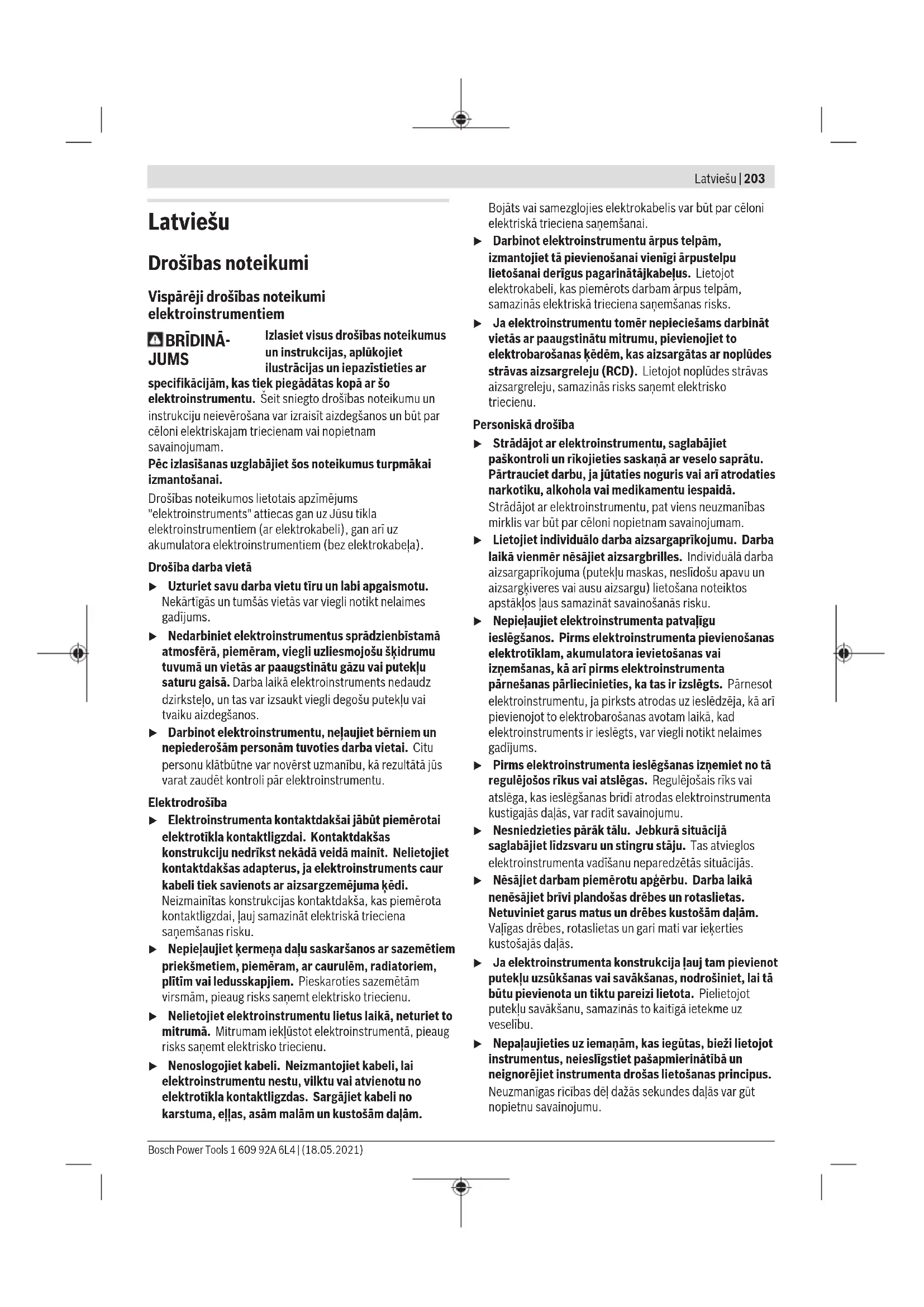

Vispārēji drošības noteikumi elektroinstrumentiem

BRĪDINĀJUMS

Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošības noteikumos lietotais apzīmējums "elektroinstruments" attiecas gan uz Jūsu tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums. Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. Darbinot elektroinstrumentu, nelaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošība

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku. ▶ Nepieļaujiet ķermeņa daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. ▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu. ▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotīkla kontaktligzdas. Sargājiet kabeli no karstuma, eļļas, asām malām un kustošām daļām.

Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.

Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabeļus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks. Ja elektroinstrumentu tomēr nepieciešams darbināt vietās ar paaugstinātu mitrumu, pievienojiet to elektrobarošanas ķēdēm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) lietošana noteiktos apstākļos ļaus samazināt savainošanās risku. ▶ Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums. Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu. ▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās. ▶ Nēsājiet darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām daļām. Vaļīgas drēbes, rotaslietas un gari mati var iekerties kustošajās daļās. Ja elektroinstrumenta konstrukcija ļauj tam pievienot putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot putekļu savākšanu, samazinās to kaitīgā ietekme uz veselību. ▶ Nepaļaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt nopietnu savainojumu.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes. ▶ Nelietojiet elektroinstrumentu, ja to ar ieslēdzēja palīdzību nevar ieslēgt un izslēgt. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību. Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstākļi, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots. Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos lietošanas apstākļus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām. Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tīras un brīvas no eļļas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.

Drošības noteikumi skrūvgriežiem

▶ Veicot darbības, kuru laikā stiprinošais elements var skart slēptus vadus vai paša instrumenta elektrokabeli, turiet elektroinstrumentu aiz

izolētajām noturvirsmām. Stiprinošajam elementam skarot spriegumnesošus vadus, spriegums var nonākt arī uz elektroinstrumenta atklātajām metāla daļām, kā rezultātā lietotājs var saņemt elektrisko triecienu.

Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso slēptas komunālapgādes līnijas, vai arī griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības, kā arī strādājošā persona var saņemt elektrisko triecienu. ▶ Stingri turiet elektroinstrumentu. Pieskrūvējot un atskrūvējot skrūves, var īslaicīgi rasties liels reaktīvais griezes moments. ▶ Nostipriniet apstrādājamo priekšmetu. Nostiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām. Pirms elektroinstrumenta novietošanas nogaidiet, līdz tas ir pilnīgi apstājies. Kustībā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Ņemiet vērā attēlus lietošanas pamācības sākuma daļā.

Pielietojums

Elektroinstruments ir paredzēts skrūvju ieskrūvēšanai un izskrūvēšanai, kā arī uzgriežņu pieskrūvēšanai un atskrūvēšanai izmēru un jaudas robežās, ko nosaka tā tehniskie parametri. Tam drīkst pievadīt barojošo spriegumu vienīgi no PUC-EXACT sērijas tīkla elektrobarošanas avota. Elektroinstruments nav paredzēts izmantošanai urbjmašīnas vietā: lai izvairītos no kaitējumiem cilvēku veselībai un materiālo vērtību bojājumiem, elektroinstrumentus ar automātiskās apstāšanās sajūgu nekādā gadījumā nedrīkst lietot urbšanai.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

(1) Nomaināmais darbinstruments (piemēram, skrūvgrieža uzgalis) (2) Darbinstrumenta turētājs (3) Ātrās nomaiņas turētājaptvere 1/4" (4) Marķējošais gredzens (5) Griešanās virziena pārslēdzējs

(6) Ieskrūvēšanas rezultāta LED indikators (7) Instrumenta kabelis pievienošanai tīkla elektrobarošanas avotam PUC-EXACT (8) Lokveida rokturis piekarināšanai (9) Ieslēdzējs (10) Pārbīdāmais vāciņš griezes momenta iestatīšanai (11) Kontaktspraudnis uz instrumenta kabeļa (12) LED gaismas avots (13) Kontaktligzda uz tīkla elektrobarošanas avota PUC-EXACT (14) Elektrobarošanas avota ieslēdzējs

(15) Grope uz instrumenta kabeļa (7) kontaktspraudņa (16) LED indikators darba gatavības indikācijai (17) LED indikators kļūmes indikācijai (pārslodze) (18) Elektrotīkla kabeļa kontaktspraudnis (19) Elektrotīkla kabelis (20) Elektrotīkla kabeļa kontaktdakša (21) Kontaktligzda elektrotīkla kabeļa pievienošanai (22) Regulējošais rīks (23) Regulējošā paplāksne (24) Rokturis (ar izolētu noturvirsmu)

Tehniskie dati. Elektrisks taisnais skrūvgriezis ar aksiāla spiediena ieslēdzēju C-EXACT 1, C-EXACT 1, C-EXACT 2

Izstrādājuma numurs		0 602 495207	0 602 495218	0 602 495208
Nominālais spriegums V 36 36 36
Nominālā strāva A 1,0 1,0 1,0
Griešanās ātrums brīvgaitā min	-1	1000 500 500
Maks. griezes moments cietam/mīkstam skrūvēšanas režimam, atbilstoši standartam ISO 5393	Nm in-lbs	0,2 - 0,81,8 - 7,1	0,2 - 0,81,8 - 7,1	0,5 - 2,04,4 - 17,7
Bulta, kas norāda griešanās virzienu		ΩΩ	ΩΩ	ΩΩ
Markējošais gredzens gaišzaļš gaišzaļš balts
Maks. skrūvju ∅ M 2,5 M 2,5 M 4
Svars atbilstoši EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Aizsardzības tips		IP 20	IP 20	IP 20

Elektrisks taisnais skrūvgriezis ar aksiāla spiediena ieslēdzēju C-EXACT 4, C-EXACT 4, C-EXACT 4

Izstrādājuma numurs		0 602 495205	0 602 495206	0 602 495217
Nominālais spriegums V 36 36 36
Nominālā strāva A 1,0 1,0 1,0
Griešanās ātrums brīvgaitā min	-1	1000	1000 275
Maks. griezes moments cietam/mīkstam skrūvēšanas režīmam, atbilstoši standartam ISO 5393	Nm in-lbs	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Bulta, kas norāda griešanās virzienu		ΩΩ	ΩΩ	ΩΩ
Markējošais gredzens		pelēks	pelēks	pelēks
Maks. skrūvju ∅		M 4 M 4 M 4
Svars atbilstoši EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Aizsardzības tips		IP 20	IP 20	IP 20

Elektrisks taisnais skrūvgriezis ar aksiāla spiediena ieslēdzēju		C-EXACT 6 C-EXACT 6
Izstrādājuma numurs		0 602 495 0 602 495
		215 216
Nominālais spriegums	V 36 36
Nominālā strāva	A 1,0 1,0

Elektrisks taisnais skrūvgriezis ar aksiāla spiediena ieslēdzēju C-EXACT 6, C-EXACT 6

Griešanās ātrums brīvgaitā min	-1	1000 500
Maks. griezes moments cietam/mīkstam skrūvēšanas režimam, atbilstoši standartam ISO 5393	Nm in-lbs	1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1
Bulta, kas norāda griešanās virzienu		ΩΩ	ΩΩ
Markējošais gredzens melns melns
Maks. skrūvju ∅ M 5 M 5
Svars atbilstoši EPTA-Procedure 01:2014 kg		0,87	0,87
	Ibs	1,4	1,4
Aizsardzības tips IP 20 IP 20

Elektrisks taisnais skrūvgriezis ar sviras veida ieslēdzēju C-EXACT 1, C-EXACT 1, C-EXACT 2

Izstrādājuma numurs		0 602 495202	0 602 495213	0 602 495203
Nominālais spriegums V 36 36 36
Nominālā strāva A 1,0 1,0 1,0
Griešanās ātrums brīvgaitā	min-1	1000 500 500
Maks. griezes moments cietam/mikstam skrūvēšanas režimam, atbilstoši standartam ISO 5393	Nmin-lbs	0,2 - 0,81,8 - 7,1	0,2 - 0,81,8 - 7,1	0,5 - 2,04,4 - 17,7
Bulta, kas norāda griešanās virzienu		ΩΩ	ΩΩ	ΩΩ
Markējošais gredzens		gaišzaļš	gaišzaļš	balts
Maks. skrūvju ∅		M 2,5	M 2,5 M 4
Svars atbilstoši EPTA-Procedure 01:2014	kglbs	0,871,4	0,871,4	0,871,4
Aizsardzības tips		IP 20 IP 20 IP 20

Elektrisks taisnais skrūvgriezis ar sviras veida ieslēdzēju C-EXACT 4, C-EXACT 4, C-EXACT 4

Izstrādājuma numurs		0 602 495200	0 602 495201	0 602 495212
Nominālais spriegums V 36 36 36
Nominālā strāva A 1,0 1,0 1,0
Griešanās ātrums brīvgaitā	min-1	1000	1000 275
Maks. griezes moments cietam/mīkstam skrūvēšanas režimam, atbilstoši standartam ISO 5393	Nm in-lbs	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Griešanās virziens		ΩΩ	ΩΩ	ΩΩ
Markējošais gredzens		pelēks	pelēks	pelēks
Maks. skrūvju ∅		M 2,5	M 2,5 M 4
Svars atbilstīgi EPTA-Procedure 01:2014	kg	0,87	0,87	0,87
	lbs	1,4	1,4	1,4
Aizsardzības klase		IP 20 IP 20 IP 20

Elektrisks taisnais skrūvgriezis ar sviras veida ieslēdzēju		C-EXACT 6 C-EXACT 6
Izstrādājuma numurs		0 602 495210	0 602 495211
Nominālais spriegums	V 36 36
Nominālā strāva	A 1,0 1,0
Griešanās ātrums brīvgaitā min	1	1000 500
Maks. griezes moments cietam/mīkstam skrūvēšanas režīmam, atbilstoši standartam ISO 5393	Nmin-lbs	1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1

Elektrisks taisnais skrūvgriezis ar sviras veida ieslēdzēju C-EXACT 6, C-EXACT 6

Bulta, kas norāda griešanās virzienu		ΩΩ	ΩΩ
Markējošais gredzens melns melns
Maks. skrūvju ∅ M 5 M 5
Svars atbilstoši EPTA-Procedure 01:2014 kg		0,87	0,87
	Ibs	1,4	1,4
Aizsardzības tips IP 20 IP 20

Informācija par troksni un vibrāciju

Elektroinstrumenta radītā trokšņa parametru vērtības ir noteiktas atbilstoši standartam EN 62841-2-2.

Pēc A raksturlīknes izsvērtais elektroinstrumenta radītā trokšņa skaņas spiediena tipiskais līmenis ir 70 dB(A). Mērījumu izkliede K = 3 dB. Trokšņa līmenis darba laikā var pārsniegt 80 dB(A).

Lietojiet ierīces dzirdes orgānu aizsardzībai!

Kopējā vibrācijas paātrinājuma vērtība a (vektoru summa trijos virzienos) un mērījumu izkliede K ir noteikta atbilstoši standartam EN 62841-2-2:

veicot skrūvēšanu: a_n < 2,5 m/s², K = 1,5 m/s² ,

Šajā pamācībā norādītais vibrācijas līmenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precīzi izvērtētu svārstību un trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Montāža

Pirms elektroinstrumenta iestatīšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet to no elektrobarošanas sprieguma. Šis piesardzības pasākums ļaus novērst elektroinstrumenta patvaļīgu palaišanos.

Darba un uzglabāšanas apstākļi

Elektroinstruments ir paredzēts izmantošanai vienīgi slēgtās darba telpās.

Lai elektroinstruments nevainojami darbotos, apkārtējā gaisa temperatūrai jābūt robežās no -5 °C līdz +50 °C (23 °F līdz 122 °F) pie relatīvā gaisa mitruma no 20 līdz 95 % bez aprasošanas.

Lai novērstu elektriskās daļas sabojāšanos, elektriskais taisnais skrūvgriezis jāuzglabā pie temperatūras robežās no -20 °C (-4 °F) līdz 70 °C (158 °F).

Piekarināšana

Izmantojot lokveida turētāju (8), elektroinstrumentu var uzkarināt uz kādas turētājierīces.

▶ Regulāri pārbaudiet instrumenta lokveida turētāju un turētājierīces āķus vai iekares.

Darbinstrumenta nomaiņa

Nomaināmā darbinstrumenta iestiprināšana

Pavelciet uz priekšu ātrās nomaiņas turētājaptveri (3). Ievietojiet nomaināmā darbinstrumenta (1) kātu darbinstrumenta turētājā (2) un tad atlaidiet ātrās nomaiņas turētājaptveri.

Lietojiet tikai nomaināmos darbinstrumentus ar piemērotu stiprinājuma kātu (1/4" sešstūra kātu).

▶ Iestiprinot darbinstrumentu, sekojiet, lai tas droši ievietotos darbinstrumenta turētājā. Ja darbinstruments nav stingri iestiprināts, tas var izkrist no stiprinājuma un kļūt nekontrolējams.

Nomaināmā darbinstrumenta izņemšana

Pavelciet uz priekšu ātrās nomaiņas turētājaptveri (3). Izvelciet nomaināmā darbinstrumenta (1) kātu no darbinstrumenta turētāja (2) un tad atlaidiet ātrās nomaiņas turētājaptveri.

Elektrobarošanas sprieguma pievadišana (attēli A - B)

Elektroinstruments tiek piegādāts bez tīkla elektrobarošanas avota. Lai elektroinstrumentam pievadītu elektrobarošanas spriegumu, ir nepieciešams tīkla elektrobarošanas avots PUC-EXACT.

Izmantojiet tīkla elektrobarošanas avotu PUC-EXACT vienīgi kopā ar elektroinstrumentiem, kuru darbināšanai tas ir paredzēts. Tīkla elektrobarošanas avota PUC-EXACT izmantošana citu elektroierīču

208 | Latviešu

darbināšanai var izraisīt šo elektroierīču un paša elektrobarošanas avota sabojāšanos.

▶ Nemēģiniet elektroinstrumentu C-EXACT pa tiešo pievienot elektrotīklam. Neizmantojiet pagarinātājkabeli. Šādā gadījumā elektroinstruments C-EXACT var tikt bojāts. Izmantojiet vienīgi oriģinālo savienojošo kabeli! Ik reizi pirms lietošanas pārbaudiet, vai elektroinstruments, kabelis un kontaktspraudnis nav bojāti. Kabeli nedrīkst remontēt, bet tas ir jānomaina. Uzticiet elektroinstrumenta apkalpošanu un remontu tikai kvalificētiem speciālistiem. Tikai tā elektroinstrumentam iespējams saglabāt nepieciešamo darba drošības līmeni.

Vienmēr pievienojiet elektroinstrumentu tīkla elektrobarošanas avotam PUC-EXACT, pirms elektrobarošanas avots tiek pievienots elektrotīklam.

Pievienojiet elektroinstrumenta kabeli (7) kontaktligzdai (13), kas izvietota uz tīkla elektrobarošanas avota PUC-EXACT. Sekojiet, lai elektroinstrumenta kabeļa kontaktspraudņa grope (15) atbilstu tīkla elektrobarošanas avota kontaktligzdas izcilnim. Uzskrūvējiet kontaktspraudņa (11) uzgriezni uz tīkla elektrobarošanas avota kontaktligzdas, griežot to pulksteņa rādītāju kustības virzienā.

Lietojot elektrisko taisno skrūvgriezi ar sviras veida ieslēdzēju, sekojiet, lai skrūvgriezis nebūtu novietots uz ieslēdzēja sviras brīdī, kad tīkla elektrobarošanas avots PUC-EXACT tiek pievienots elektrotīklam. Tas ļaus novērst elektroinstrumenta nejaušu ieslēgšanos.

Lietojot taisno skrūvgriezi ar aksiāla spiediena ieslēdzēju, sekojiet, lai uz skrūvgriezi neiedarbotos aksiāls spiediens brīdī, kad tīkla elektrobarošanas avots PUC-EXACT tiek pievienots elektrotīklam. Tas ļaus novērst elektroinstrumenta nejaušu ieslēgšanos.

Vispirms pievienojiet elektrotīkla kabeļa kontaktspraudni (18) elektrotīkla kabeļa (19) kontaktligzdai (21) uz tīkla elektrobarošanas avota PUC-EXACT. Tad tīkla elektrobarošanas avotu PUC-EXACT var pievienot energoapgādes sistēmai, pievienojot elektrotīkla kabeļa kontaktdakšu (20) elektrotīkla kontaktligzdai, kas apgādāta ar aizsargzemējuma kontaktu.

Lai izvairītos no elektriskā trieciena, vienmēr vispirms pievienojiet elektrotīkla kabeli tīkla elektrobarošanas avotam PUC-EXACT un tikai pēc tam pievienojiet elektrotīkla kabeļa kontaktdakšu (20) elektrotīkla kontaktligzdai.

Lietošana

Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu)

lietošana noteiktos apstākļos ļaus samazināt savainošanās risku.

Griešanās virziena izvēle

Griešanās virziens pa labi: piegādes brīdī elektroinstruments ir pārslēgts skrūvju ieskrūvēšanai un uzgriežņu uzskrūvēšanai (griešanās virziens pa labi). Griešanās virziena pārslēdzējs (5) nav nospiests. Griešanās virziens pa kreisi: lai izskrūvētu skrūves vai noskrūvētu uzgriežņus, nospiediet griešanās virziena pārslēdzēju (5). Pagriežot nospiesto griešanās virziena pārslēdzēju, to var fiksēt nospiestā stāvoklī. ▶ Pārvietojiet griešanās virziena pārslēdzēju (5) vienīgi laikā, kad elektroinstruments nedarbojas.

Lai ieslēgtu tīkla elektrobarošanas avotu, pārvietojiet tīkla elektrobarošanas avota ieslēdzēju (14) stāvoklī „1“.

Zaļā LED indikatora (16) iedegšanās norāda, ka tīkla elektrobarošanas avots ir gatavs darbam. PUC-EXACT-1: LED indikatora (17) iedegšanās norāda, ka tīkla elektrobarošanas avotā ir kļūme.

Lai izslēgtu tīkla elektrobarošanas avotu, pārvietojiet tā ieslēdzēju (14) stāvoklī „0“.

Elektroinstrumenta ieslēgšana un izslēgšana

Skrūvgriezis ir apgādāts ar no griezes momenta atkarīgu apturēšanas sajūgu, kas ir regulējams norādītajā griezes momenta vērtību diapazonā. Tas nostrādā, līdzko tiek sasniegts iestatītais griezes moments.

Elektrisks taisnais skrūvgriezis ar sviras veida ieslēdzēju Lai ieslēgtu elektroinstrumentu, līdz galam nospiediet tā ieslēdzēju (9).

Elektroinstruments automātiski izslēdzas, līdzko tiek sasniegts iestatītais griezes moments.

▶ Priekšlaicīgi atlaižot ieslēdzēju (9), iestatītais griezes moments netiek sasniegts.

Elektrisks taisnais skrūvgriezis ar aksiāla spiediena ieslēdzēju

Lai ieslēgtu elektroinstrumentu, novietojiet tajā iestiprināto darbinstrumentu uz skrūves galvas un viegli piespiediet skrūvgriezi aksiālā virzienā.

Elektroinstruments automātiski izslēdzas, līdzko tiek sasniegts iestatītais griezes moments.

Ja skrūvgrieža slodze priekšlaicīgi samazinās, piemēram, tad, ja darbinstruments noslīd no skrūves galvas, izvēlētais griezes moments netiek sasniegts.

Ieslēdzot elektroinstrumentu vai īslaicīgi nospiežot griešanās virziena pārslēdzēju (5), ieslēdzas LED gaismas avots. Šis LED gaismas avots izdziest aptuveni divas minūtes pēc pēdējās skrūvēšanas operācijas.

▶ Neskatieties tieši apgaismojošas LED diodes veidotajā gaismas starā, jo tas var apžilbināt.

Norādījumi darbam

Pirms elektroinstrumenta iestatīšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet to no elektrobarošanas sprieguma. Šis piesardzības pasākums ļaus novērst elektroinstrumenta patvaļīgu palaišanos. - Kontaktējiet darbinstrumentu ar uzgriezni vai skrūvi tikai laikā, kad elektroinstruments ir izslēgts. Rotējošs darbinstruments var noslīdēt no skrūves galvas.

Griezes momenta iestatīšana (attēli C - D)

Griezes momenta ierobežošanas vērtība ir atkarīga no atsperes spiediena automātiskās apstāšanās sajūgā. Sajūgs ierobežo griezes momentu izvēlētajā līmenī abos darbinstrumenta griešanās virzienos.

Lai iestādītu vēlamo griezes momenta vērtību, jāizmanto īpašs regulējošais rīks (22), kas tiek piegādāts kopā ar elektroinstrumentu.

• Līdz galam pabīdiet atpakaļ elektroinstrumenta vāciņu (10).
• Ievietojiet regulējošo rīku (22) darbinstrumenta stiprinājumā (2) un lēni to grieziet.
• Līdzko korpusa atvērumā kļūst redzams neliels izcilnis (regulējošā paplāksne (23)), ievietojiet tajā regulējošo rīku (22) un to grieziet.

Griežot regulējošo rīku pulksteņa rādītāju kustības virzienā, griezes momenta ierobežošanas līmenis palielinās, bet, griežot to pretēji pulksteņa rādītāju kustības virzienam, griezes momenta ierobežošanas līmenis samazinās.

– Izņemiet regulējošo rīku (22). Lai pasargātu sajūgu no netīrumu iekļūšanas tajā, aizveriet vāciņu (10), pabīdot to uz priekšu.

Norāde: Optimālais griezes momenta ierobežošanas līmenis ir atkarīgs no skrūvju savienojuma tipa, un to vislabāk izvēlēties praktisku mēģinājumu ceļā. Pirms darba veiciet mēģinājuma ieskrūvēšanu, izmantojot īpašu atslēgu griezes momenta mērīšanai.

▶ Iestatiet griezes momenta ierobežošanas līmeni tikai norādītajās jaudas robežās, ārpus kurām automātiskās apstāšanās sajūgs nedarbojas.

Griezes momenta iestatījumu iezīmēšana

Lai iezīmētu individuāli iestādīto griezes momenta vērtību, marķējošo gredzenu (4) var nomainīt pret citu, atšķirīgas krāsas marķējošo gredzenu.

Lietojot plānu skrūvgriezi, špakteli vai citu līdzīgu rīku, nospiediet marķējošo gredzenu (4).

Lai novērstu putekļu un netīrumu iekļūšanu elektroinstrumenta korpusā, lietojiet elektroinstrumentu tikai tad, ja uz tā ir nostiprināts kāds no marķējošajiem gredzeniem.

Ieskrūvēšanas rezultāta indikators (zaļa/sarkana LED diode)

Elektroinstrumenta griezes momentam sasniedzot iepriekš iestatīto vērtību, nostrādā automātiskais apstāšanās sajūgs. Pie tam LED indikators (6) iedegas zaļā krāsā.

Ja iepriekš iestādītā griezes momenta vērtība netiek sasniegta, LED indikators (6) iedegas sarkanā krāsā, un ir dzirdams brīdinošs skaņas signāls. Šādā gadījumā skrūvēšanas operācija jāveic atkārtoti.

Aizsardzība pret atkārtotu ieslēgšanu elektriskajiem taisnajiem skrūvgriežiem ar sviras veida ieslēdzēju

Ja skrūvēšanas laikā nostrādā automātiskais apstāšanās sajūgs, tas izslēdz elektroinstrumenta motoru.

Elektroinstrumenta atkārtota ieslēgšana ir iespējama ne ātrāk, kā pēc 0,3 sekunžu ilgas pauzes. Tas ļauj novērst jau pieskrūvētu skrūvju nejaušu atkārtotu pieskrūvēšanu.

Aizsardzība pret atkārtotu ieslēgšanu elektriskajiem taisnajiem skrūvgriežiem ar aksiāla spiediena ieslēdzēju

Elektroinstrumentam nav aizsardzības pret atkārtotu ieslēgšanu, tāpēc to var no jauna ieslēgt tūlīt pēc automātiskās izslēgšanās.

Apkalpošana un apkope

Apkalpošana un tīrīšana

Pirms tīrīšanas atvienojiet tīkla elektrobarošanas avotu PUC-EXACT no elektrotīkla. Tas ļaus izvairīties no elektriskā trieciena. Šādā gadījumā nepietiek ar tīkla elektrobarošanas avota izslēgšanu.

Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni.

Elektroinstrumenta eļļošana

Smērviela:

speciāla pārnesumu smērviela (225 ml) Izstrādājuma numurs 3 605 430 009 Molikota (grafīta) smērviela Motorella SAE 10/SAE 20

– Pēc pirmajām 150 nostrādātajām stundām instrumenta pārnesums jāiztīra ar vāju šķīdinātāju. Ievērojiet šķīdinātāja ražotājfirmas norādījumus par tā lietošanu un utilizēšanu. Pēc tīrīšanas iesmērējiet pārnesumu ar speciālo pārnesumu smērvielu. Atkārtojiet šādu tīrīšanu ik pēc 300 nostrādātajām stundām. - Pēc 100000 ieskrūvētajām skrūvēm ieeļļojiet automātiskās apstāšanās sajūga kustīgās daļas ar dažiem pilieniem motorellas SAE 10/SAE 20. Iesmērējiet instrumenta slīdošās un ritošās daļas ar molikota (grafīta) smērvielu. Eļļošanas laikā pārbaudiet automātiskās apstāšanās sajūga daļu nodiluma pakāpi, lai pārliecinātos, ka nav pasliktinājusies ieskrūvēšanas operāciju atkārtojamība un precizitāte. Nobeigumā no jauna veiciet automātiskās apstāšanās sajūga regulēšanu, iestatot vēlamo griezes momenta ierobežošanas līmeni.

Uzticiet elektroinstrumenta apkalpošanu un remontu tikai kvalificētiem speciālistiem. Tikai tā elektroinstrumentam iespējams saglabāt nepieciešamo darba drošības līmeni. Bosch pilnvarotā remonta darbnīcā šie darbi tiks veikti ātri un kvalitatīvi. ▶ Atbrīvojoties no izlietotajām smērvielām un tīrīšanas līdzekļiem, ņemiet vērā ar apkārtējās vides aizsardzību saistītos apsvērumus. Ievērojiet spēkā esošos priekšrakstus un noteikumus.

Piederumi

Sērijas PUC-EXACT tīkla elektrobarošanas avotu var iegādāties tuvākajā specializētajā tirdzniecības vietā. Ar pilnu augstkvalitatīvu piederumu programmu var iepazīties, atverot interneta vietnes www.bosch-pt.com un www.boschproductiontools.com, kā arī, griežoties tuvākajā specializētajā tirdzniecības vietā.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Tikai EK valstim.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atseviški un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Lietuvių k.

Saugos nuorodos
