CEXACT 6 Professional - Búa BOSCH - Hướng dẫn sử dụng miễn phí

Loại sản phẩm	Búa điện (máy vặn vít thẳng điện)
Thương hiệu	Bosch
Mẫu mã	CEXACT 6 Professional
Điện áp danh định	36 V
Dòng điện danh định	1,0 A
Tốc độ không tải	1 000 vòng/phút hoặc 500 vòng/phút (tùy phiên bản)
Mô-men xoắn vặn tối đa (cứng/mềm) theo ISO 5393	1,0 - 6,0 Nm (8,9 - 53,1 in-lbs)
Đường kính vít tối đa	M5
Trọng lượng theo EPTA-Procedure 01:2014	0,87 kg (1,4 lbs)
Cấp bảo vệ	IP 20
Nguồn điện	Bộ nguồn PUC-EXACT (dây nguồn 230 V)
Chiều quay	Phải và trái (đảo chiều điện tử)
Ly hợp dừng	Có, bộ giới hạn mô-men có thể điều chỉnh
Chọn trước mô-men	Có, qua thanh trượt và dụng cụ điều chỉnh
Loại khởi động	Bằng cần gạt hoặc bằng ấn (tùy phiên bản)
Mâm cặp	Mâm cặp kẹp nhanh 1/4" (lục giác)
Hiển thị vặn vít	Đèn LED xanh (đạt mô-men) / đỏ (không đạt mô-men) kèm tín hiệu âm thanh
Đèn chiếu sáng	Đèn LED chiếu sáng tích hợp
Nhiệt độ hoạt động	-5 °C đến +50 °C
Nhiệt độ bảo quản	-20 °C đến +70 °C
Độ ẩm tương đối	20 đến 95 % không ngưng tụ
Bảo dưỡng	Vệ sinh thường xuyên, bôi trơn bánh răng và ly hợp (mỡ đặc biệt Bosch, dầu SAE 10/20)
Phụ kiện đi kèm	Dụng cụ điều chỉnh, vòng đánh dấu, hướng dẫn sử dụng
An toàn	Bảo vệ chống khởi động lại, hướng dẫn an toàn chi tiết, sử dụng thiết bị bảo hộ cá nhân

Câu hỏi thường gặp - CEXACT 6 Professional BOSCH

Làm thế nào để thay đổi phụ kiện làm việc?

Kéo mâm cặp kẹp nhanh (3) về phía trước, lắp phụ kiện (1) vào đầu giữ dụng cụ (2), sau đó thả mâm cặp. Chỉ sử dụng phụ kiện có chuôi lục giác đực 1/4".

Làm thế nào để điều chỉnh mô-men xiết?

Di chuyển thanh trượt (10) về phía sau, ấn dụng cụ điều chỉnh (22) vào đầu giữ dụng cụ và xoay từ từ cho đến khi cảm thấy một rãnh. Xoay theo chiều kim đồng hồ để tăng mô-men, ngược chiều kim đồng hồ để giảm mô-men. Sau khi điều chỉnh, đặt lại thanh trượt.

Sử dụng bộ nguồn nào?

Dụng cụ chỉ yêu cầu bộ nguồn PUC-EXACT của Bosch. Không bao giờ cắm trực tiếp vào ổ cắm điện hoặc sử dụng dây nối dài.

Làm thế nào để kết nối dụng cụ với bộ nguồn?

Cắm cáp dụng cụ (7) vào ổ cắm (13) của bộ nguồn, căn chỉnh rãnh (15) với chốt, sau đó vặn ống nối (11) theo chiều kim đồng hồ. Đầu tiên cắm dây nguồn vào bộ nguồn, sau đó cắm phích cắm vào ổ điện.

Đèn LED xanh hoặc đỏ sau khi vặn vít có nghĩa là gì?

Đèn LED xanh (6) sáng khi đạt mô-men đã cài đặt trước. Đèn LED đỏ sáng kèm tín hiệu âm thanh nếu không đạt mô-men: khi đó cần thực hiện lại vặn vít.

Làm thế nào để bảo dưỡng dụng cụ?

Rút phích cắm bộ nguồn trước khi vệ sinh. Sau 150 giờ đầu tiên, vệ sinh và bôi trơn bánh răng bằng mỡ đặc biệt Bosch (mã số 3 605 430 009). Cứ sau 300 giờ, lặp lại thao tác. Bôi trơn ly hợp bằng dầu SAE 10/20 sau 100.000 lần vặn vít.

Các hướng dẫn an toàn cần thiết là gì?

Luôn đeo kính bảo hộ và bảo vệ thính giác. Giữ khu vực làm việc sạch sẽ và đủ ánh sáng. Không sử dụng trong môi trường dễ cháy nổ. Ngắt nguồn điện trước khi điều chỉnh hoặc thay đổi phụ kiện.

Làm thế nào để đảo chiều quay?

Nhấn bộ chọn chiều quay (5) để quay trái (tháo). Để quay phải (xiết), giữ nguyên vị trí ban đầu. Chỉ vận hành bộ chọn khi dụng cụ đã dừng.

Phải làm gì nếu dụng cụ không khởi động?

Kiểm tra bộ nguồn đã bật (đèn LED xanh (16) sáng) và cáp được kết nối đúng cách. Nếu đèn LED báo lỗi (17) sáng, hãy tham khảo hướng dẫn sử dụng. Đảm bảo chiều quay không bị khóa.

Tìm phụ kiện và phụ tùng thay thế ở đâu?

Bộ nguồn PUC-EXACT và các phụ kiện khác có sẵn tại các đại lý Bosch hoặc trên www.bosch-pt.com. Bản vẽ chi tiết và phụ tùng có trên trang web Bosch. Vui lòng cung cấp mã số 10 chữ số trên nhãn sản phẩm.

HƯỚNG DẪN NGƯỜI DÙNG CEXACT 6 Professional BOSCH

Hướng dẫn an toàn chung cho dụng cụ điện

CẢNH BÁO

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,

hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tật nghiêm trọng.

Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là để cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn.

Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói.

▶ Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp

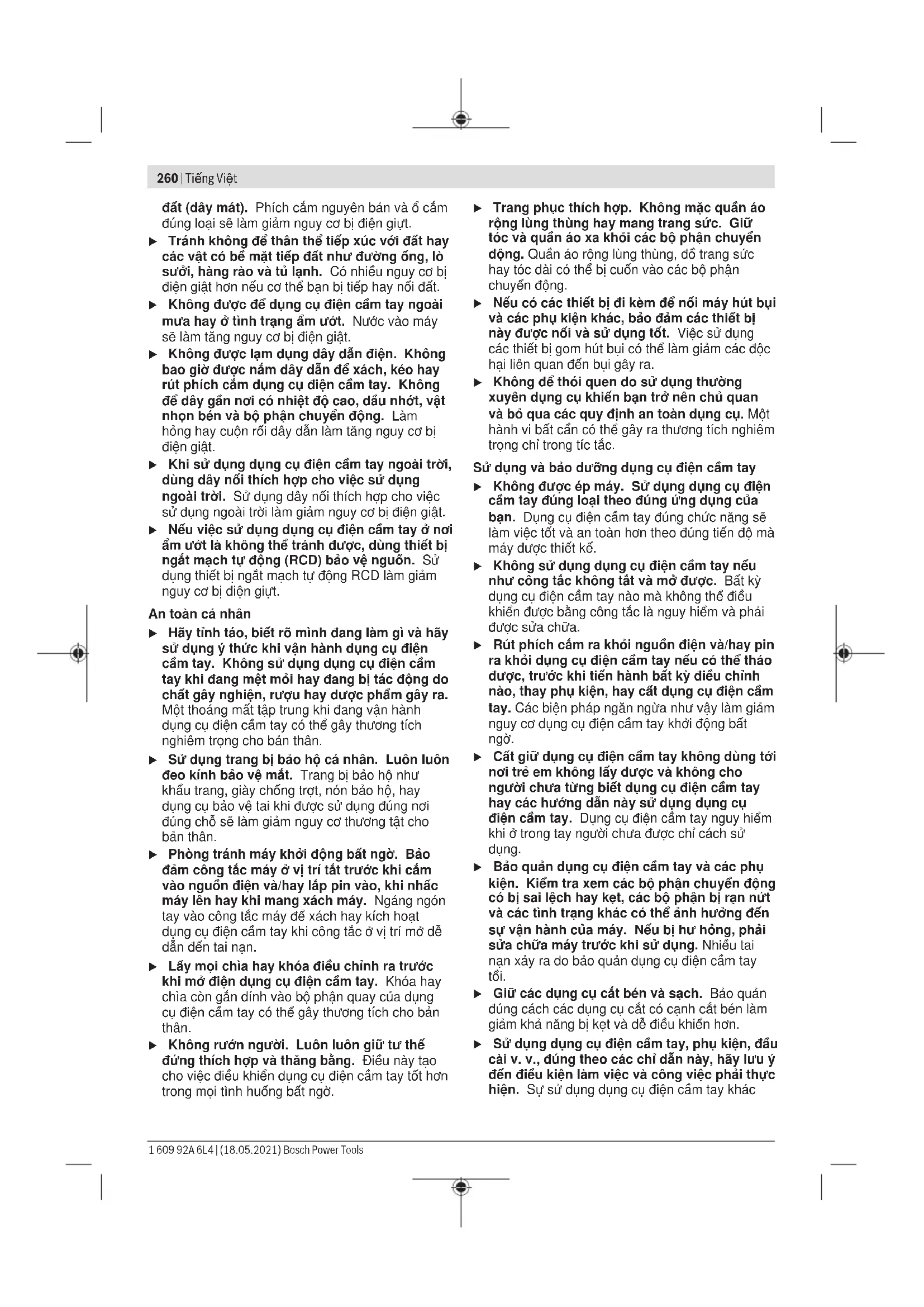

260 | Tiếng Việt

đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật.

Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp đất hay nối đất. ▶ Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. Không được làm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật. Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật. ▶ Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.

An toàn cá nhân

Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. ▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. ▶ Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. ▶ Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. ▶ Không rướn người. Luôn luôn giữ tư thế đúng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ.

Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. ▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.

Sử dụng và bảo dưỡng dụng cụ điện cầm tay

Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. Rút phích cắm ra khỏi nguồn điện và/hoặc pin ra khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. Bảo quản dụng cụ điện cầm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay kém. ▶ Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. ▶ Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cài v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cầm tay khác

với mục đích thiết kế có thể tạo nên tình huống nguy hiểm.

Giữ tay cầm và bề mặt nắm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nắm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ.

Bảo dưỡng

Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.

Các hướng dẫn an toàn cho tua-vít

▶ Chỉ cầm dụng cụ điện tại các bề mặt cầm nắm có cách điện, khi thực hiện một thao tác tại vị trí mà dụng cụ kẹp có thể tiếp xúc với dây điện ngầm hoặc chính dây điện của thiết bị. Dụng cụ kẹp tiếp xúc với dây có điện có thể làm cho các phần kim loại hở của dụng cụ điện cầm tay có điện và có thể gây ra điện giật cho người vận hành. ▶ Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với công ty công trình công cộng địa phương để nhờ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng đường dẫn nước gây hư hỏng tài sản hay có khả năng gây ra điện giật. ▶ Giữ chặt dụng cụ điện. Khi siết chặt và nới lỏng các vít, những mô-men phản ứng cao có thể xuất hiện trong thời gian ngắn. ▶ Kẹp chặt vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng ê tô thì vững chắc hơn giữ bằng tay. ▶ Luôn luôn đợi cho máy hoàn toàn ngừng hẳn trước khi đặt xuống. Dụng cụ lắp vào máy có thể bị kẹp chặt dẫn đến việc dụng cụ điện cầm tay bị mất điều khiển.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng.

Xin lưu ý các hình minh họa trong phần trước của hướng dẫn vận hành.

Sử dụng đúng cách

Máy được thiết kế để bắt và tháo vít cũng như dùng để siết và nới đai ốc trong phạm vi kích thước và công suất đã qui định. Chỉ được kết nối với nguồn cấp điện qua một bộ nguồn của dòng PUC-EXACT. Dụng cụ điện này không được thiết kế để sử dụng như là một cái khoan; để tránh bị thương tích hay làm hư hỏng dụng cụ, không được sử dụng bất cứ dụng cụ nào có trang bị khớp ly hợp ngắt để dùng với mục đích là khoan.

Các bộ phận được minh họa

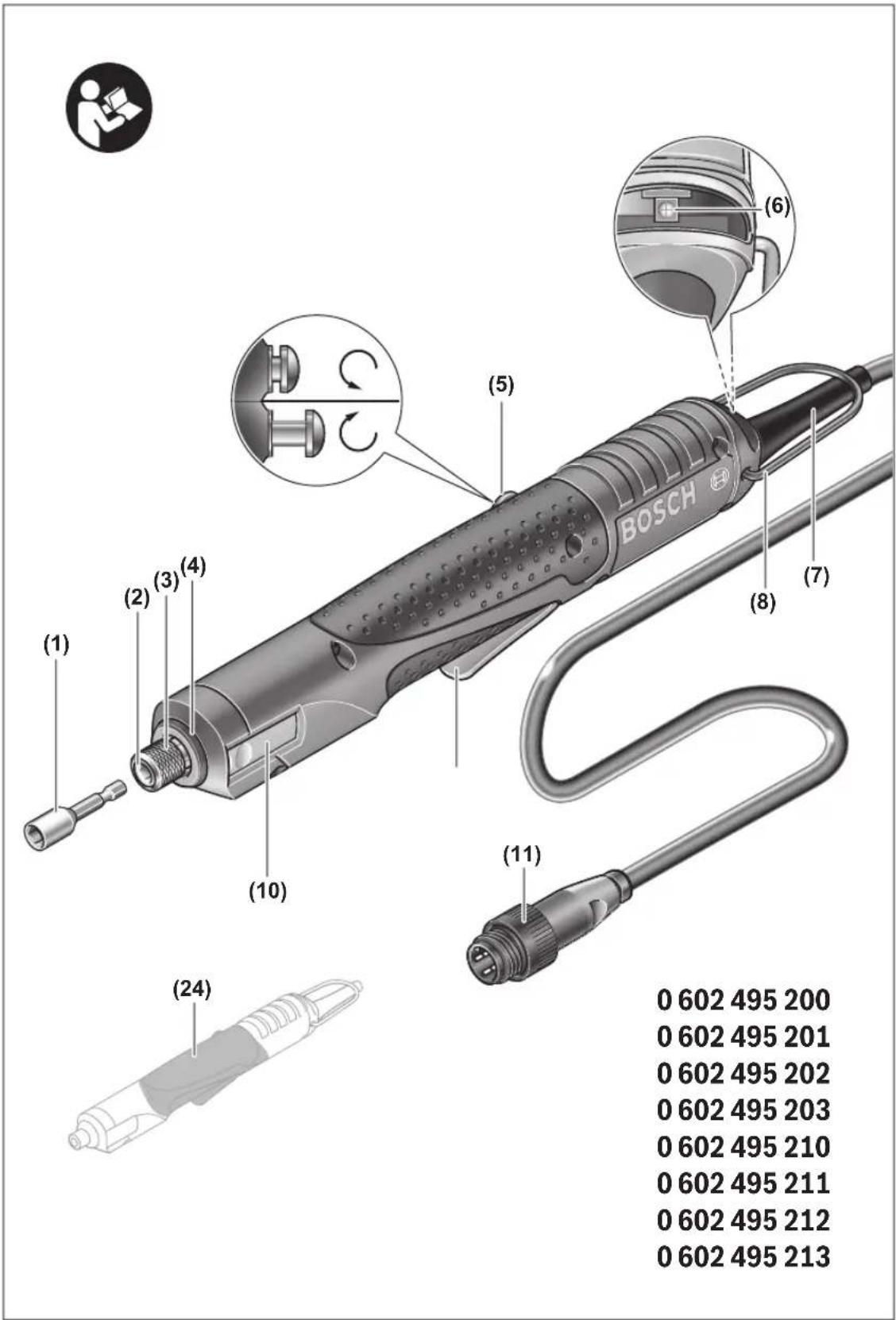

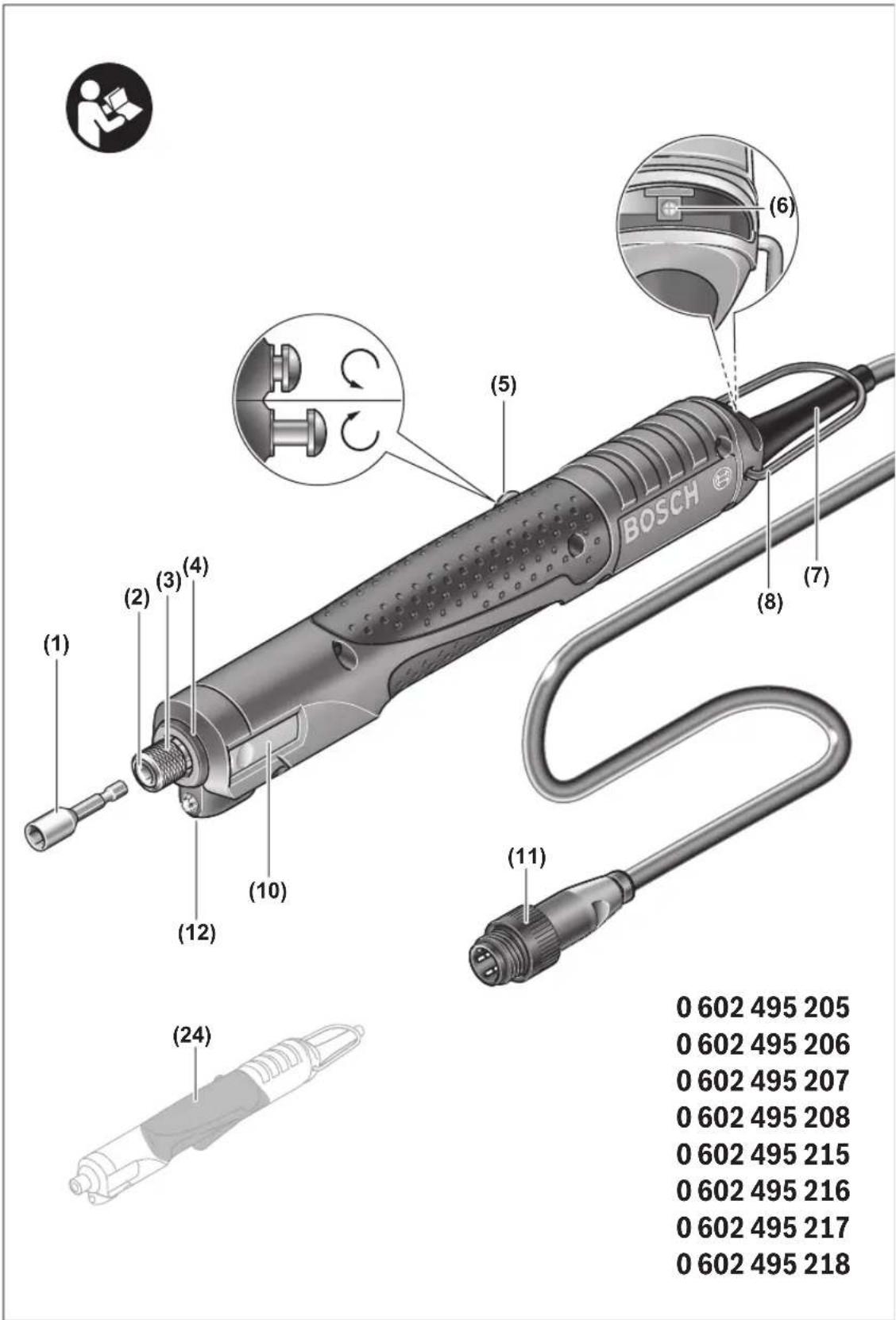

Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh.

(1) Dụng cụ gài (ví dụ đầu gài vặn vít) (2) Phần lắp dụng cụ (3) Mâm cặp thay nhanh 4" (4) Vòng đánh dấu (5) Gạt văn chuyển đổi chiều quay (6) Đèn LED, các mối nối bắt vít

(7) Dây cáp của thiết bị để kết nối với bộ nguồn PUC-EXACT

(8) Quai cặp đa dụng

(9) Công tắc bật/tắt

(10) Gạt chọn lực xoắn

(11) Khớp nối ống của ở cắm trên dây cắm điện của dụng cụ

(12) Đèn làm việc

(13) Lỗ cấm kết nối trên bộ nguồn PUC-EXACT

(14) Công tắc Tất/Mở trên bộ nguồn

(15) Rãnh trong khớp ly hợp của dây cấp thiết bị (7)

(16) Đèn báo LED, sẵn sàng hoạt động

(17) Đèn báo LED, có sự cố (quá tải)

(18) Phích cắm của dây cắm điện

(19) Cáp nối điện nguồn

(20) Phích cắm điện nguồn

(21) Ổ cắm nối của dây dẫn điện

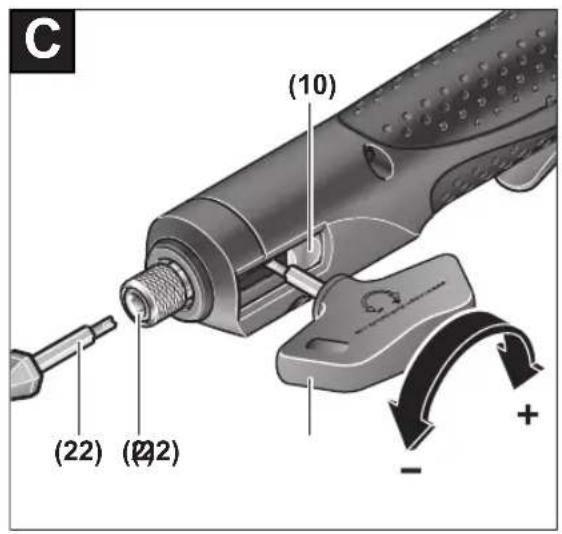

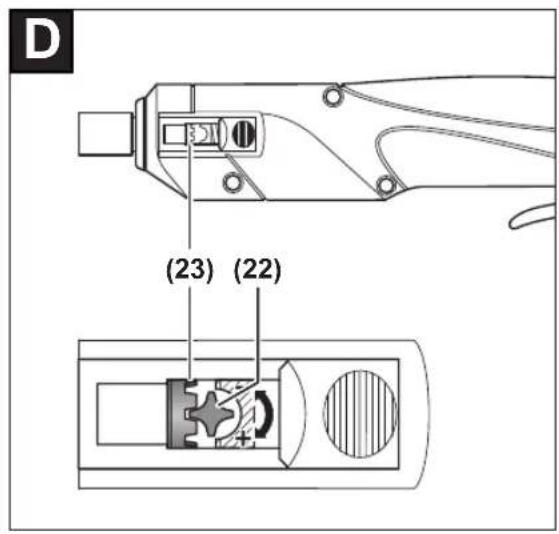

(22) Dụng cụ điều chỉnh

(23) Đĩa điều chỉnh

(24) Tay nắm (bề mặt nắm cách điện)

Thông số kỹ thuật

Máy Bát Vít Thắng Khởi Động Bằng Nhấn Vào	C-EXACT 1 C-EXACT 1 C-EXACT 2
Mã số máy	0 602 495	0 602 495	0 602 495
	207	218	208

Máy Bát Vít Thắng Khởi Động Bàng Nhấn Vào		C-EXACT 1 C-EXACT 1 C-EXACT 2
Điện thể danh định		V 36 36 36
Cường độ dòng điện danh định		A 1,0 1,0 1,0
Tốc độ không tải	min-1	1000 500 500
Lực văn tối đa ứng dụng cho việc bắt văn vít vào vật liệu cứng/mêm theo ISO 5393	Nmin-lbs	0,2 - 0,81,8 - 7,1	0,2 - 0,81,8 - 7,1	0,5 - 2,04,4 - 17,7
Chiêu quay		ΩΩ	ΩΩ	ΩΩ
Vòng đánh dấu		xanh lá nhạt xanh lá nhạt trắng
∅ vít máy tối đa		M 2,5 M 2,5 M 4
Trọng lượng theo EPTA-Procedure 01:2014	kgIbs	0,871,4	0,871,4	0,871,4
Mức độ bảo vệ		IP 20 IP 20 IP 20

Máy Bát Vít Thắng Khôi Động Bàng Nhân Vào		C-EXACT 4 C-EXACT 4 C-EXACT 4
Mã số máy		0 602 495205	0 602 495206	0 602 495217
Điện thể danh định	V 36 36 36
Cường độ dòng điện danh định	A 1,0 1,0 1,0
Tốc độ không tải	min-1	1000	1000 275
Lực văn tối đa ứng dụng cho việc bắt văn vít vào vật liệu cứng/mêm theo ISO 5393	Nmin-lbs	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Chiêu quay		ΩΩ	ΩΩ	ΩΩ
Vòng đánh dấu		xám xám xám
∅ vít máy tối đa		M 4 M 4 M 4
Trọng lượng theo EPTA-Procedure 01:2014	kgIbs	0,871,4	0,871,4	0,871,4
Mức độ bảo vệ		IP 20 IP 20 IP 20

Máy Bát Vít Thăng Khôi Dong Bàng Nhan Vào		C-EXACT 6 C-EXACT 6
Mã sô may		0 602 495215	0 602 495216
Diên thei danh dinh	V 36 36
Cuong do dong dien danh dinh	A 1,0 1,0
Toc do khong tai	min 1	1000 500
Lyc vân tõi da unng dung cho viec bát vân vit vao vát liếu cung/mém theo ISO 5393	Nmin-lbs	1,0 - 6,08,9 - 53,1	1,0 - 6,08,9 - 53,1
Chiéu quay		ΩΩ	ΩΩ
Vòng dânh dău		den den
Ø vân may tõi da		M 5 M 5
Trong luong theo EPTA-Procedure 01:2014	kgIbs	0,871,4	0,871,4
Múc do bao vê		IP 20 IP 20

Máy Bát Vít Thắng Khởi Động Bàng Cân Bảy	C-EXACT 1 C-EXACT 1 C-EXACT 2
Mã số máy	0 602 495	0 602 495	0 602 495
	202	213	203
Điện thể danh định	V 36 36 36
Cường độ dòng điện danh định	A 1,0 1,0 1,0

Máy Bát Vít Thắng Khởi Động Bàng Cần Bảy		C-EXACT 1 C-EXACT 1 C-EXACT 2
Tốc độ không tải	min-1	1000	500	500
Lực văn tối đa ứng dụng cho việc bắt văn vít vào vật liệu cứng/mêm theo ISO 5393	Nmin-lbs	0,2 - 0,81,8 - 7,1	0,2 - 0,81,8 - 7,1	0,5 - 2,04,4 - 17,7
Chiêu quay		ΩΩ	ΩΩ	ΩΩ
Vòng đánh dấu		xanh lá nhạt xanh lá nhạt trắng
∅ vít máy tối đa		M 2,5 M 2,5 M 4
Trọng lượng theo EPTA-Procedure 01:2014	kgIbs	0,871,4	0,871,4	0,871,4
Mức độ bảo vệ		IP 20 IP 20 IP 20

Máy Bát Vít Thắng Khôi Động Bàng Cán Bảy		C-EXACT 4 C-EXACT 4 C-EXACT 4
Mã số máy		0 602 495200	0 602 495201	0 602 495212
Điện thế danh định	V 36 36 36
Cường độ dòng điện danh định	A 1,0 1,0 1,0
Tốc độ không tải	min-1	1000	1000 275
Lực văn tối đa ứng dụng cho việc bắt văn vít vào vật liệu cứng/mêm theo ISO 5393	Nmin-lbs	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Chiều quay		ΩΩ	ΩΩ	ΩΩ
Vòng đánh dấu		xám xám xám
∅ vít máy tối đa		M 2,5 M 2,5 M 4
Trọng lượng theo EPTA-Procedure 01:2014	kglbs	0,871,4	0,871,4	0,871,4
Mức độ bảo vệ		IP 20 IP 20 IP 20

Máy Bát Vít Thắng Khôi Động Bàng Cân Bảy		C-EXACT 6 C-EXACT 6
Mã số máy		0 602 495210	0 602 495211
Điện thể danh định	V 36 36
Cường độ dòng điện danh định	A 1,0 1,0
Tốc độ không tải	min1	1000 500
Lực văn tối đa ứng dụng cho việc bắt văn vít vào vật liệu cứng/mêm theo ISO 5393	Nmin-lbs	1,0 - 6,08,9 - 53,1	1,0 - 6,08,9 - 53,1
Chiêu quay		ΩΩ	ΩΩ
Vòng đánh dấu		den den
∅ vít máy tối đa		M 5 M 5
Trọng lượng theo EPTA-Procedure 01:2014	kgIbs	0,871,4	0,871,4
Mức độ bảo vệ		IP 20 IP 20

Thông tin về tiếng ồn/Độ rung

Giá trị phát thải tiếng ồn được xác minh phù hợp với EN 62841-2-2.

Mức áp suất âm thanh theo đặc tính A của dụng cụ điện thường là 70 dB(A). Hệ số bất định K = 3 dB. Mức ồn khi hoạt động có thể vượt quá 80 dB(A).

Hãy đeo thiết bị bảo vệ tai!

Tổng giá trị rung a_h (tổng vector của ba hướng) và hệ số bất định K được xác định theo EN 62841-2-2: Vít: a_h < 2,5 m/s² , K = 1,5 m/s² ,

Độ rung và giá trị phát thải tiếng ồn ghi trong những hướng dẫn này được đo phù hợp với một trong những quy trình đo và có thể được sử dụng để so sánh với các dụng cụ điện. Chúng cũng thích hợp cho việc đánh giá tạm thời áp lực rung và phát thải tiếng ồn.

Độ rung và giá trị phát thải tiếng ồn này đại diện cho những ứng dụng chính của dụng cụ điện. Tuy nhiên nếu dụng cụ điện được dùng cho các ứng dụng khác, với những phụ tùng khác hoặc bảo trì kém thì độ rung và giá trị phát thải tiếng ồn cũng có thể thay đổi. Điều này có thể làm tăng áp lực rung và phát thải tiếng ồn trong toàn bộ thời gian làm việc một cách rõ ràng.

Để đánh giá chính xác áp lực rung và phát thải tiếng ồn cần phải tính toán những lần máy chạy không tải hay nhưng không thực sự hoạt động. Điều này có thể làm giảm áp lực rung và phát thải tiếng ồn trong toàn bộ thời gian làm việc một cách rõ ràng. Thiết lập các biện pháp an toàn bổ sung để bảo vệ nhân viên vận hành trước ảnh hưởng do rung, ví dụ như: Bảo trì dụng cụ điện và các phụ tùng thay thế, giữ ẩm tay, thiết lập các quy trình làm việc.

Sự lắp vào

Hãy ngắt nguồn năng lượng, trước khi tiến hành bất kỳ điều chỉnh nào cho thiết bị, thay phụ kiện, hay cất dụng cụ điện cầm tay. Biện pháp an toàn này là nhằm phòng tránh sự vô ý làm khởi động dụng cụ điện.

Môi trường vận hành và Môi trường lưu kho

Dụng cụ điện dành riêng cho việc vận hành ở các khu vực làm việc có che chắn.

Để vận hành không lỗi, nhiệt độ xung quanh cho phép phải nằm trong khoảng -5 °C và +50 °C (23 °F và 122 °F) với độ ẩm không khí tương đối trong khoảng 20 đến 95% không ngưng tụ.

Máy bắt vít thẳng bằng điện cần được bảo quản ở nhiệt độ trong khoảng -20 °C (-4 °F) và 70 °C (158 °F), để tránh thiệt hại hệ thống điện.

Thiết bị treo

Với giá treo (8), bạn có thể gắn chặt dụng cụ điện vào thiết bị treo.

▶ Thường xuyên kiểm tra tình trạng của giá treo và móc của thiết bị treo.

Thay dụng cụ

Lắp dụng cụ gài

Hãy kéo mâm cặp thay nhanh (3) về phía trước. Gắn dụng cụ gài (1) vào phần lắp dụng cụ (2), rồi nhả mâm cặp thay nhanh.

Chỉ sử dụng các dụng cụ điện có chuôi phù hợp (lục giác 1/4").

▶ Khi lắp dụng cụ gài, hãy đảm bảo rằng nó đã khớp chặt với phần lắp dụng cụ. Nếu dụng cụ không được bắt chắc vào phần lắp dụng cụ, nó có thể bị tuột ra và không thể điều khiển được nữa.

Tháo dụng cụ gài ra

Hãy kéo mâm cặp thay nhanh (3) về phía trước. Lấy dụng cụ gài (1) ra khỏi phần lắp dụng cụ (2), rồi nhả mâm cặp thay nhanh.

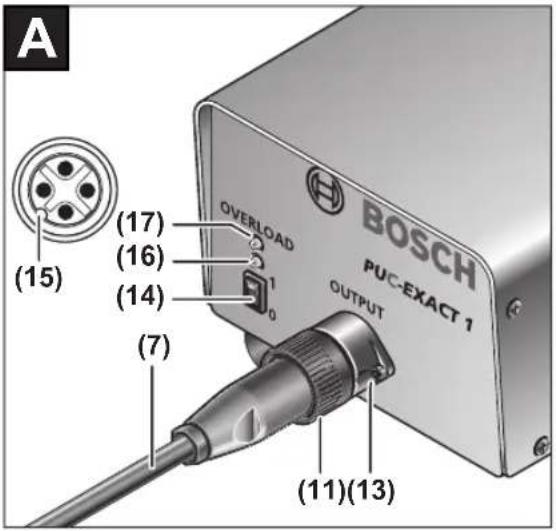

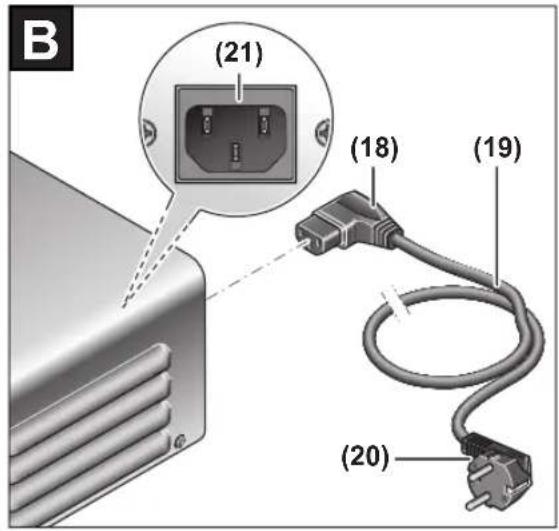

Kết nối với bộ nguồn (xem Hình ảnh A - B)

Dụng cụ được giao không kèm theo bộ nguồn. Cần có bộ nguồn PUC-EXACT để kết nối với nguồn năng lượng.

▶ Chỉ vận hành bộ nguồn PUC-EXACT với các dụng cụ điện tương ứng. Việc vận hành các thiết bị điện khác có thể dẫn đến hỏng PUC-EXACT và thiết bị này. ▶ Không cố kết nối dụng cụ điện C-EXACT với mạng điện. Không sử dụng cáp nối dài. Do đó, dụng cụ điện C-EXACT có thể bị phá hủy. ▶ Chỉ sử dụng cáp chính hãng! Hãy kiểm tra hư hỏng ở thiết bị, cáp và phích cắm trước khi sử dụng. Dây cáp không thể sửa chữa được, ngoài việc phải được thay. Hãy chỉ để công việc bảo trì và sửa chữa được thực hiện bởi người có chuyên môn được đào tạo. Bằng cách này, ta có thể đảm bảo sự an toàn của dụng cụ điện vẫn được giữ nguyên.

Luôn kết nối dụng cụ điện với bộ nguồn PUC-EXACT, trước khi bạn kết nối bộ nguồn với mạng điện.

Hãy cắm dây cáp của thiết bị (7) vào lỗ cắm kết nối (13) của bộ nguồn PUC-EXACT. Hãy đảm bảo rằng, rãnh (15) trong khớp ly hợp của dây cáp thiết bị nằm trên chốt trong lỗ cắm kết nối. Gắn bạc lót (11) ngược chiều kim đồng hồ lên lỗ cắm kết nối bằng vít.

Đối với máy bắt vít thẳng khởi động bằng cần bảy, hãy đảm bảo rằng bạn không đặt tua vít lên cần bảy trước khi kết nối bộ nguồn PUC-EXACT với mạng điện. Điều này ngăn không cho máy vặn vít khởi động bất ngờ.

Đối với máy bắt vít thẳng khởi động bằng nhấn, hãy đảm bảo rằng bạn không gây áp lực dọc trục lên tua vít nếu bạn kết nối bộ nguồn PUC-EXACT với mạng điện. Điều này ngăn không cho máy vặn vít khởi động bất ngờ.

Trước hết hãy cắm phích cắm (18) của dây cắm điện (19) vào lỗ cắm kết nối (21) của bộ nguồn PUC-EXACT. Bây giờ bạn có thể kết nối PUC-EXACT với nguồn năng lượng bằng cách cắm dây cắm điện (20) vào một ổ cắm với tiếp điểm nối đất. Luôn kết nối dây cáp điện với bộ nguồn PUC-EXACT trước khi bạn cắm phích cắm điện (20) vào ổ cắm, nếu không sẽ có nguy cơ giật điện.

Vận Hành

Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt.

Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi

đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân.

Đảo Chiều Quay

Xoay theo chiều kim đồng hồ: Khi giao hàng, dụng cụ điện được điều chỉnh để xoay vít và đai ốc vào (xoay theo chiều kim đồng hồ). Gạt vận chuyển đổi chiều quay (5) không được nhấn.

Xoay ngược chiều kim đồng hồ: Để nới lỏng các vít và đai ốc hãy nhấn gạt vận chuyển đổi chiều quay (5). Bằng cách vận gạt chỉ chiều quay đang được nhấn vào, ta có thể khóa nó lại.

Chỉ kích hoạt công tắc hướng xoay (5) khi dụng cụ điện đã ngừng chạy.

Bật/tắt bộ nguồn PUC-EXACT (xem hình A)

Trước hết bạn phải vận hành bộ nguồn PUC-EXACT trước khi có thể bật dụng cụ điện C-EXACT (xem „Kết nối với bộ nguồn (xem Hình ảnh A - B)“, Trang 264).

Để bật máy kết nối mạng lưới hãy ấn nút bật/tắt (14) trên máy kết nối mạng lưới ở vị trí số „1“. Đèn LED hiển thị màu xanh (16) khi máy kết nối mạng lưới đang hoạt động. PUC-EXACT-1: Đèn LED sáng (17), tức là đã có trục trặc.

Để tắt máy kết nối mạng lưới hãy ấn nút bật/tắt trên bộ nguồn (14) ở vị trí số „0“.

Tắt/Mở Dụng Cụ Điện

Các tua-vít có một khớp ly hợp ngắt phụ thuộc vào mô-men xoắn, có thể cài đặt trong khoảng được chỉ định. Nó sẽ phản ứng khi đạt được mô-men xoắn đã điều chỉnh.

Máy Bắt Vít Thắng Khởi Động Bằng Cần Bẩy

Để bật dụng cụ điện, bạn hãy nhấn công tắc Tắt/Mở (9) cho đến khi chặn.

Dụng cụ điện tự động tắt, ngay khi đạt tới mô-men xoắn đã thiết lập.

▶ Khi nhả lòng sớm công tắc Tắt/Mở (9), mô-men xoắn đặt trước không đạt được.

Máy Bắt Vít Thắng Khởi Động Bằng Nhấn Vào

Để bật dụng cụ điện, hãy đặt dụng cụ gài lên vít và gây áp lực nhẹ dọc trục lên tua-vít.

Dụng cụ điện tự động tắt, ngay khi đạt tới mô-men xoắn đã thiết lập.

▶ Khi giảm áp lực trước cho tua-vít, ví dụ nếu dụng cụ gài của tua-vít trượt khỏi vít, không thể đạt tới mô-men xoắn đã thiết lập trước.

Khi bật dụng cụ điện hoặc bằng cách nhấn nhanh lên chuyển mạch phải-trái (5), bạn sẽ kích hoạt đèn làm việc LED. Đèn LED tắt sau khoảng hai phút, sau lần bắt vít cuối cùng.

▶ Không nhìn thẳng vào đèn chiếu sáng nơi làm việc, bạn có thể bị lóa mắt.

Hướng Dẫn Sử Dụng

Hãy ngắt nguồn năng lượng, trước khi tiến hành bất kỳ điều chỉnh nào cho thiết bị, thay phụ kiện, hay cất dụng cụ điện cầm tay. Biện pháp an toàn này là nhằm phòng tránh sự vô ý làm khởi động dụng cụ điện.

▶ Chỉ đặt dụng cụ điện đã tắt lên đai ốc/vít. Dụng cụ đang quay có thể bị tuột ra.

Cài đặt mô men xoắn (xem hình C - D)

Mô men xoắn dựa vào lò xo căng của khớp ly hợp ngắt. Khớp ly hợp ngắt phản ứng theo chiều quay phải cũng như trái khi đạt đến mô men xoắn đặt trước.

Để cài đặt mô-men xoắn riêng, chỉ sử dụng dụng cụ điều chỉnh giao kèm (22).

- Hãy đẩy con trượt (10) trên dụng cụ điện lùi lại hoàn toàn.

– Hãy cắm dụng cụ điều chỉnh (22) vào phần lắp dụng cụ (2) và vặn từ từ.

– Ở trên lỗ hổng của vỏ, ngay khi nhìn thấy chỗ phình nhỏ (Đĩa điều chỉnh (23)) trong khớp ly hợp, bạn hãy cắm dụng cụ điều chỉnh (22) vào chỗ phình này và vặn.

Vặn theo chiều kim đồng hồ tạo ra mô men xoắn cao, ngược chiều kim đồng hồ, mô men xoắn thấp.

– Lấy ra dụng cụ điều chỉnh (22). Hãy đẩy lại con trượt (10) ra phía trước, để bảo vệ khớp ly hợp khỏi bị bẩn.

Lưu ý: Thiết lập cần thiết phụ thuộc vào kiểu kết nối vít và được xác định tốt nhất trong thử nghiệm thực tế. Kiểm tra việc bắt vít thử bằng cần tiết lực.

▶ Chỉ chỉnh đặt lực xoắn trong phạm vi hiệu suất đã định, nếu làm khác, khớp ly hợp ngắt sẽ không có phản ứng.

Đánh Dấu Lực Xoắn Chính Đặt

Để đánh dấu các mô men xoắn được thiết lập riêng, bạn có thể thay vòng đánh dấu (4) bằng một vòng đánh dấu có màu khác.

Hãy nhấc vòng đánh dấu (4) bằng lưỡi mỏng của chia vặn vít, chất trám hoặc tương tự.

Luôn luôn sử dụng dụng cụ điện có vòng đánh dấu để bảo đảm vỏ máy được bịt kín không cho bụi hay chất bẩn lọt vào trong.

266 | Tiếng Việt

Hiển thị các mối nối bắt vít (Đèn LED màu xanh lá/đỏ)

Khi mô men xoắn chính đặt trước đã đạt đến, khớp ly hợp ngắt sẽ phần ứng. Hiển thị LED (6) sáng màu xanh lá.

Nếu không đạt mô men xoắn thiết lập trước, hiển thị LED (6) sáng màu đỏ, và phát ra một tín hiệu âm thanh. Mối nối bắt vít phải được thực hiện lại lần nữa.

Lập Lại Sự Bảo Vệ Cho Máy Vặn Vít Thắng Khởi Động Bằng Cần Bảy

Nếu khớp ly hợp ngắt phần ứng khi bắt vít, động cơ ngắt mạch. Chỉ có thể bật lại sau khi tạm dừng 0,3 giây. Nhờ cách này, ta có thể tránh được việc vô tình tiết lại các mối nối bắt vít đã chặt.

Lập Lại Sự Bảo Vệ Cho Máy Vặn Vít Thắng Khởi Động Bằng Nhấn Vào

Các dụng cụ điện không được trang bị phần lập lại sự bảo vệ, vì thế ta có thể mở công tắc cho máy hoạt động lại ngay sau khi máy tự động tắt.

Bảo Dưỡng và Bảo Quản

Bảo Dưỡng Và Làm Sạch

Hãy ngắt kết nối bộ nguồn PUC-EXACT khỏi mạng điện, trước khi tiến hành công việc vệ sinh. Qua đó tránh nguy cơ bị điện giật. Tắt bộ nguồn thôi vẫn chưa đủ an toàn.

Nếu như cần phải thay dây dẫn điện thì công việc này phải do hãng Bosch, hay một đại lý được Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn.

Bôi trơn dụng cụ điện

Chất bôi trơn:

Mỡ hộp số đặc biệt (225 ml)

Mã số máy 3 605 430 009

Mỡ Molykote

Dầu động cơ SAE 10/SAE 20

– Dùng dung môi loại nhẹ rửa sạch hộp truyền động sau 150 giờ chạy đầu tiên. Làm theo hướng dẫn cách sử dụng và thải bỏ dung môi của nhà sản xuất. Dùng dầu hộp số đặc biệt của Bosch để bôi trơn hộp truyền động. Quy trình vệ sinh được thực hiện lại cho mỗi 300 giờ kể từ lần vệ sinh đầu tiên. – Hãy bôi trơn các bộ phận chuyển động của khớp ly hợp ngắt sau 100000 mỗi nối bắt vít với một vải giọt dầu động cơ SAE 10/SAE 20. Hãy bôi trơn các bộ phận trượt và xoay bằng mỡ Molykote. Cùng lúc, kiểm tra xem khớp ly hợp có mòn để chắc chắn sự hoạt động trở lại và sự chính xác không bị ảnh hưởng. Sau cùng, phải điều chỉnh lại mô men xoắn của khớp ly hợp.

Hãy chỉ để công việc bảo trì và sửa chữa được thực hiện bởi người có chuyên môn được đào tạo. Bằng cách này, ta có thể đảm

bảo sự an toàn của dụng cụ điện vẫn được giữ nguyên.

Một bộ phận dịch vụ khách hàng Bosch được ủy quyền có thể thực hiện công việc này một cách đáng tin và nhanh chóng.

Loại bỏ chất bôi trơn và chất tẩy rửa theo quy định bảo vệ môi trường. Hãy tuân thủ các quy định của pháp luật.

Phụ kiện

Hãy mua bộ nguồn PUC-EXACT tại một đại lý bán lẻ của bạn.

Bạn có thể tìm hiểu về chương trình phụ kiện chất lượng hoàn chỉnh tại www.bosch-pt.com và www.boschproductiontools.com hoặc tại đại lý bán lẻ của bạn.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây:

www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa.

Việt Nam

CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM

Tầng 14, Ngôi Nhà Đức, 33 Lê Duẩn

Phường Bến Nghé, Quận 1, Thành Phố Hồ Chí Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

www.baohanhbosch-pt.com.vn

Xem thêm địa chỉ dịch vụ tại:

Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.

Không được thải bỏ dụng cụ điện vào chung với rác sinh hoạt!

Chỉ dành cho các quốc gia thuộc khối Liên minh Châu Âu (EU):

Theo chỉ thị Châu Âu 2012/19/EU về thiết bị điện, thiết bị điện tử cũ và việc sử dụng theo luật quốc

gia, các dụng cụ điện cầm tay không còn giá trị sử dụng phải được thu gom riêng và tái chế theo luật môi trường.
