GBH 224 DRE Professional - Búa BOSCH - Hướng dẫn sử dụng miễn phí

Loại sản phẩm	Máy khoan búa quay
Thương hiệu	Bosch
Model	GBH 224 DRE Professional (GBH 2-24 DRE)
Mã sản phẩm	3611 B72 1..
Công suất tiêu thụ danh định	790 W
Tần số đập	0 - 4200 min⁻¹
Lực đập (theo EPTA 05:2016)	2,7 J
Tốc độ định mức	0 - 930 vòng/phút
Đầu kẹp dụng cụ	SDS-plus
Đường kính khoan tối đa (bê tông)	24 mm
Đường kính khoan tối đa (gạch đá với mũi khoan lõi)	68 mm
Đường kính khoan tối đa (thép)	13 mm
Đường kính khoan tối đa (gỗ)	30 mm
Mức áp suất âm thanh	93 dB(A)
Mức công suất âm thanh	104 dB(A)
Rung động (khoan bê tông)	19,3 m/s² (độ không đảm bảo K=1,5 m/s²)
Rung động (đục)	10,7 m/s² (độ không đảm bảo K=1,5 m/s²)
Chế độ hoạt động	Khoan đập, khoan không đập, Vario-Lock (định vị đục), đục
Biến tần tốc độ	Có
Khóa xoay	Có
Đảo chiều trái/phải	Có
Nguồn điện	Nguồn điện lưới (dây nguồn)
Trọng lượng	Khoảng 2,9 kg (theo mẫu tiêu chuẩn)

Câu hỏi thường gặp - GBH 224 DRE Professional BOSCH

Làm thế nào để lắp mũi khoan SDS-plus?

Vệ sinh đầu mũi khoan và bôi trơn nhẹ. Đưa mũi khoan vào đầu kẹp SDS-plus và xoay cho đến khi tự động khóa. Kéo mũi khoan để kiểm tra xem đã khóa chặt chưa. Để tháo, đẩy vòng khóa (5) về phía sau và rút mũi khoan ra.

Làm thế nào để thay đổi chế độ hoạt động (khoan đập, khoan, đục)?

Đối với các model GBH 2-24 DRE/DFR, sử dụng bộ chọn khóa xoay/đập (11). Nhấn nút mở khóa (10) và xoay bộ chọn đến vị trí mong muốn cho đến khi khớp. Chỉ thay đổi chế độ khi dụng cụ đã tắt.

Làm thế nào để điều chỉnh độ sâu khoan?

Nhấn nút điều chỉnh chặn độ sâu (12) và lắp chặn độ sâu (13) vào tay cầm phụ. Đẩy mũi khoan vào hết đầu kẹp. Kéo chặn cho đến khi đạt khoảng cách mong muốn giữa đầu mũi khoan và chặn.

Phải làm gì nếu dụng cụ bị kẹt trong khi làm việc?

Dụng cụ được trang bị ly hợp an toàn ngắt truyền động trục chính. Giữ chặt dụng cụ bằng cả hai tay. Nếu dụng cụ bị kẹt, tắt ngay lập tức và nới lỏng phụ kiện làm việc. Không khởi động lại dụng cụ khi phụ kiện còn bị kẹt.

Các phụ kiện đi kèm và cách sử dụng đầu cặp có thể thay đổi (GBH 2-24 DFR)?

Model DFR đi kèm với đầu cặp SDS-plus có thể thay đổi và đầu cặp kẹp nhanh có thể thay đổi. Để tháo đầu cặp, kéo mạnh vòng khóa (6) về phía sau và rút đầu cặp ra. Để lắp, vệ sinh và bôi trơn phần đầu, sau đó gắn vào cơ cấu kẹp (21) và xoay nhẹ cho đến khi nghe tiếng khóa.

Làm thế nào để sử dụng chức năng Vario-Lock cho đục?

Lắp đục vào đầu kẹp. Xoay bộ chọn khóa xoay/đập (11) sang vị trí « Vario-Lock». Xoay đục đến vị trí mong muốn. Sau đó, xoay bộ chọn sang vị trí « đục » để khóa đầu kẹp. Chọn xoay phải.

Làm thế nào để lắp bộ hút bụi?

Tháo chặn độ sâu (13), sau đó lắp bộ hút bụi từ phía trước vào tay cầm phụ (14). Nối ống hút (đường kính 19 mm) với lỗ hút (24). Điều chỉnh độ sâu khoan bằng cách di chuyển chặn độ sâu của bộ hút bụi trên ống kính thiên văn.

Các hướng dẫn an toàn cần thiết cho máy khoan búa này là gì?

Đeo bảo vệ tai, luôn sử dụng tay cầm phụ, giữ dụng cụ bằng các bề mặt cách điện để tránh điện giật khi tiếp xúc với dây điện ẩn. Không bao giờ làm việc mà không có tay cầm phụ và đảm bảo nó được siết chặt.

Làm thế nào để bảo dưỡng đầu kẹp và thay nắp chống bụi?

Vệ sinh đầu kẹp (3) sau mỗi lần sử dụng. Thay ngay nắp chống bụi (4) nếu bị hỏng. Khuyến nghị thực hiện việc thay thế này tại trung tâm dịch vụ ủy quyền của Bosch.

Tìm phụ tùng thay thế và dịch vụ sau bán hàng ở đâu?

Dịch vụ sau bán hàng của Bosch trả lời các câu hỏi về sửa chữa, bảo trì và phụ tùng. Truy cập trang web www.bosch-pt.com để xem sơ đồ nổ và thông tin. Khi đặt hàng, vui lòng cung cấp mã số 10 chữ số trên nhãn thông số sản phẩm.

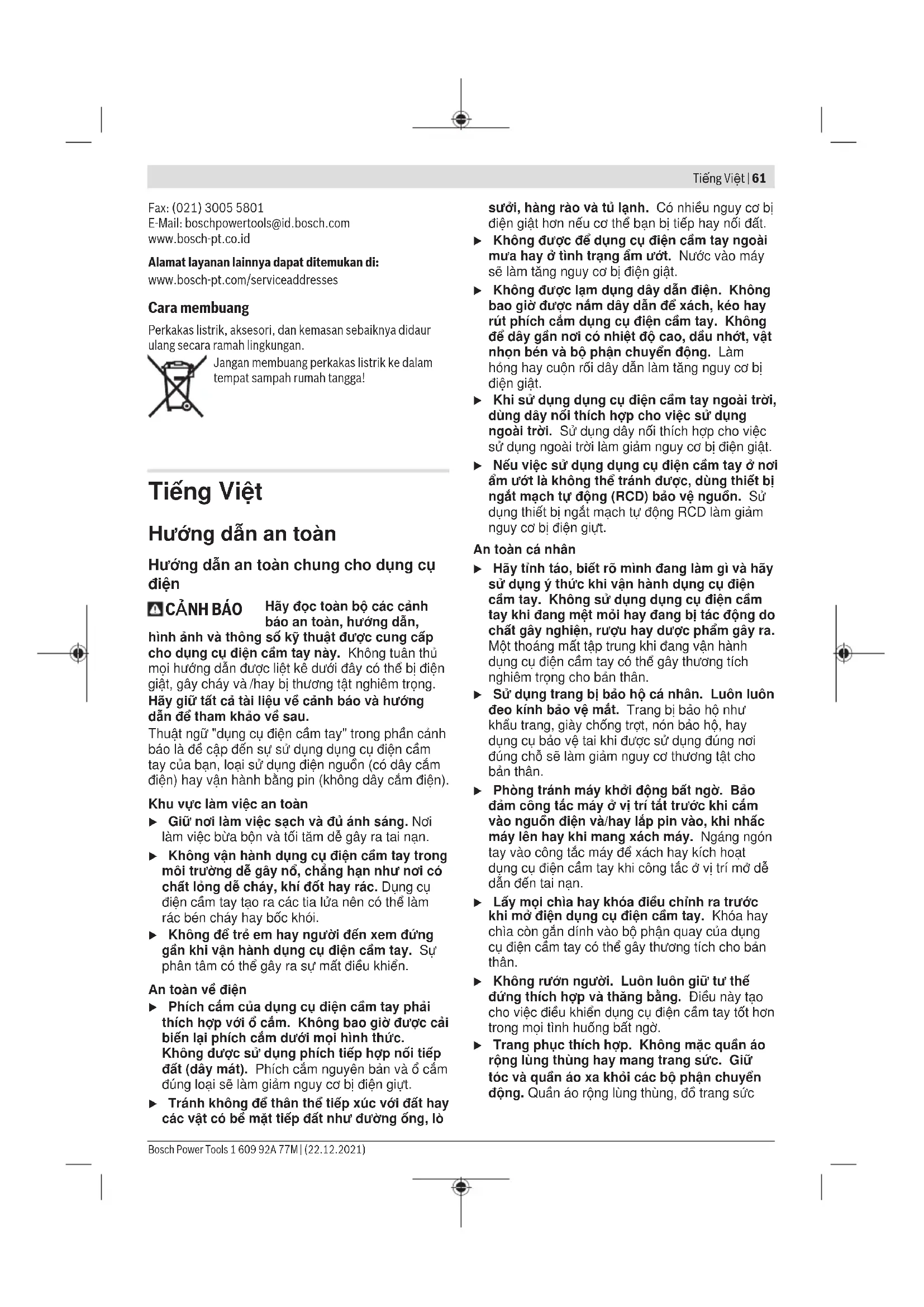

HƯỚNG DẪN NGƯỜI DÙNG GBH 224 DRE Professional BOSCH

toàn vā kiēm soát dung cu trong cac tinh huǒng.
bát ngò.

Bao duong

Dua dung cu dien cam tay cua ban den tho chuyen mon de bao duong, chi su dung phu tung dung chung loai de thay. Dieu nay se dam bao su an toan cua may duoc giu nguyen.

Huongdan an toan vebua

Huóng dān an toàn chǒ mò hǎo dòng

Deo bve tai. Tiep xuc voi tieng on co the lam mat kha nang nghe.
Su dung (cac) tay cam phu, neu duoc cung cap kem theo dung cu. Mat dieu khien co the gay ra thuong tich cho nguoi.
Chi cam dung cu dien tai cac be mat cam nam co cach dien, khi thuc hi en mot thao tac tai vi tri ma phi ki en kat hoac dung cu kep co the tiep xuc voi day dien ngam hoac day dien cua thiet bi. Phu ki en cat hoac dung cu kep tiep xuc voi day co dien co the lam cho cac phan kim loai hca dung cu dien cam tay co dien va co the gay ra dien giat cho nguo i van hanh.

Huóng dān an toàn khi su dung cac mui khoan dai voi may khoan bua kiéu xoay

Luon khoi dong khoan o toc do thap va voi daiu mui khoan tiep xuc voi phoi gia cong. O toc do cao hon, mui khoan co the bi cong neu cho phep xoy tu do ma khong cho tiep xuc voi phoi gia cong, dan den thuong tich cho nguoi.
Chi dung ap luc vao duong truc tiep bang mui khoan va khong dung ap luc du. Mui khoan co the cong, dan den bi gay hoac mat kiem soat, gay thuong tich cho nguoi.

Mô Tà San Phám và Dac Tinh Ky Thuat

Doc ky moi canh bao an toan va moi huong dan. Khong tuan thu moi canh bao va huong dan duoc liet ke duoi day co the bi dien giat, gay chay va/hay bi thuong tat nghiem trong.

Xin lu y cac hinh minh hoat trong phan truc cua huong dan v an hanh.

Srdung dung cach

GBH 2-24 RE

Dung cu dien duoc dung cho cac cong viec dung bua de khoan be tong, gach va da. Cung tuong tu phu hop de khoan ma khong can va dap vao go, kim loai, su va chat deo. May co bo phan dieu khien dien tu va quay duoc chieu thai cung thich hop cho viec bat vit.

Xoay tay nam phu (xem hinh A)

Ban co the xoay tay nam phu (14) tuy y, de co tur the lam viec an toan va it moi.

-Xoay phan tay cam duoi cua tay nam phu (14) nguc chieu kim dong ho va xoay tay nam phu (14) vao vi tri mong muon. Sau do xoay mau tay cam duoi cua tay cam phu (14) theo chieu kim dong ho de siet chat.

Hày luu y rāng nep dinh vi cua tay nam phu duoc dátrong ranh nam trén vó may dung nhu chu dinh.

Chon Lu'ra Mam Cap Khoan va Dung Cu

De duc hay khoan bua, can phai su dung loai dung cu SDS-plus de lap vao mam cap khoan SDS-plus. De khoan khong dap tren go, kim loai, su va nhua cung nhu de bat vit, can dung cac dung cu khong SDS-plus (vi du khoan co truc sinh tru). Doi voi cac

dung cu nay, can su dung loai mam cap khoan dung chia hay khong dung chia.

GBH 2-24 DFR: Mam cap thay nhanh SDS-plus (2) co the duoc thay nhe nhang bang mam cap thay nhanh khong chia giao kem (1).

Thay dαu cap mui khoan

Lap/thao dau kep mui khoan dang chia khoa

Tháo Mām Āp Khoan Loai Dung Chia

-Day vong khoa (5) ve phia sau va thao dau cap mui khoan vanh rang (19).

Thao/Lap Mam Cap Thay Nanh

GBH2-24DFR

Tháo dαu cap mui khoan vanh rang (xem Hinh C)

• Kéo vong khôa mam cap thay nanh (6) ra phia sau, gi chat tai vi tri va thao mam cap thay nanh SDS-plus (2) hoac mam cap thay nanh khong chia (1) huong vê phia truox.
• Sau khi tháo ra, hy bao vê cho mam cap thay ra khong bi bàn.

Lap mam cap thay nanhh (xem hinh D)

• Truckhi lap vao, lau sach mam cap thay nanh và bói mot lóng dαu bói trón lén can chuoi.
• Cam mam cap thay nanh SDS-plus (2) hoac mam cap thay nanh khong chia (1) bang ca ban tay. Hay day mam cap thay nanh len thiét bi tiep hop dai cap mui khoan (21), cho den khi ban nghe thay tieng khop vao.
• Mam cap thay nanh h tu dong khoa lai. Kiem tra hieu qua khoa bang cach keo thu mam cap thay nanh.

Thay Dung Cu

Tháo dung cu gai SDS-plus (xem Hinh F)

Day vong khoa (5) vé phia sau va tháo phu tung.

Thay doi dung cu Dau cap mui khoan vanh rang

Tháo phu tung (xem hinh H)

-Hay gi' chat vong gi' (23) cua mam cap thay nanhn khong chia. Hay mo phan lap dung cu bang cach xoay bac lot truc (22) theo huong mui ten cho den khi dung cu co the duoc thao.

66 | Tiéng Viét

Hut Dam/Bui

Mat bui tu cac vat lieuu duoc son phu ngoai co chu a chi trn mot so loai go, khoang vat va kim loai co the gay nguy hai den suc khoe con nguoi. Dung cham hay hit thc cac bui nay co the lam nguo sur dung hay dung gan bi di ung va/hoac gay nhiem trung he ho hap.

Môt sô mat bui cu the, vú du nuh bui go séi hay dαu, duçc xem la chat gay ung thu, dac biét la có lien quan den cac chat phu gia dung xu ly go (chat cromat, chat bao quán go). Co the chi nén de tho chuyen mon gia cóng cac loai vát lieu co chuá amiäng.

-Cach xa o muc co the duoc, su dung he thong hut thich hop cho loai vat lieu.
-Tao khong khi thong thoang naoi lam viec.
-Khuyen nghi nén mang măt na phong doc co bó loc cap P2.

Báo Duǒng và Bǎo Quán

Bao Duong Va Lam Sach

Truckhi tien hanh bat cu viec gi tren may, keo phich cam dien nguon ra.

68 | Tiéng Viét

De duoc an toan va may hoat dong dung chuc nang, luon luon giu may va cac khe thong gio duoc sach.

Néu nhu' can phai thay day dān dien thi cóng vièc
nay phai do hang Bosch, hay mot dai ly duoc
Bosch uy nhiem thuc hién de tranh gap su nguy
hiem do mat an toan.

Thay chup ngan bui bi hong ngay lap tuc. Chung toi khuyen nghi viec thay the nay do mot dai ly phuc vu hau mai thuc lien.

-Hay lam sach phan lap dung cu (3) Sau khi dung.

Dich vu hô tro' khachHang va tu' van su'dung

Bó phàn phuc vuHang sau khi bàn cua chung tói
tra loli cac cau hoi lien quan den viec bao duong va
sua chuca cac san pham cung nhu phu tung thay
thé cua ban. So do mo ta va thong tin ve phu tung
thay thecung co the tra cuu theo duoi day:

www.bosch-pt.com

Doi ngu tu ván su dung cua Bosch se giup ban gai dap cac thac mac ve san pham va phy kien.

Trong tát ca cac phan hoi va don dat phu tung, xin vui long luon luon nhap soHang hα 10 chu so theo nhan cua hang hα.

Viet Nam

CN CONG TY TNHH BOSCH VIET NAM TAI TP.HCM

Tang 14, Ngoi Nha Duc, 33 Le Duan

Phuong Ben Nghe, Quan 1, Thanh Pho Ho Chi Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

www.baohanhbosch-pt.com.vn

Xem them dia chi dich vu tai:
