Tipo de produto	Martelo perfurador rotativo
Marca	Bosch
Modelo	GBH 224 DRE Professional (GBH 2-24 DRE)
Referência	3611 B72 1..
Potência nominal absorvida	790 W
Frequência de percussão	0 - 4200 min⁻¹
Força de percussão (segundo EPTA 05:2016)	2,7 J
Rotação nominal	0 - 930 rpm
Porta-ferramenta	SDS-plus
Diâmetro de perfuração máx. (betão)	24 mm
Diâmetro de perfuração máx. (alvenaria com coroa trepana)	68 mm
Diâmetro de perfuração máx. (aço)	13 mm
Diâmetro de perfuração máx. (madeira)	30 mm
Nível de pressão sonora	93 dB(A)
Nível de potência sonora	104 dB(A)
Vibrações (perfuração em betão)	19,3 m/s² (incerteza K=1,5 m/s²)
Vibrações (cinzelamento)	10,7 m/s² (incerteza K=1,5 m/s²)
Modos de funcionamento	Perfuração, perfuração sem percussão, Vario-Lock (posicionamento do cinzel), cinzelamento
Variador de velocidade	Sim
Travão de rotação	Sim
Reversibilidade direita/esquerda	Sim
Alimentação	Rede elétrica (cabo de alimentação)
Peso	Aprox. 2,9 kg (de acordo com o modelo padrão)

Perguntas frequentes - GBH 224 DRE Professional BOSCH

Como instalar uma broca SDS-plus?

Limpe a extremidade da broca e lubrifique-a levemente. Insira a broca no porta-ferramenta SDS-plus girando-a até que trave automaticamente. Puxe a broca para verificar se está bem presa. Para remover, empurre o anel de travamento (5) para trás e retire a broca.

Como alterar o modo de funcionamento (perfuração, perfuração sem percussão, cinzelamento)?

Para os modelos GBH 2-24 DRE/DFR, utilize o seletor de paragem de rotação/percussão (11). Pressione o botão de destravamento (10) e gire o seletor para a posição desejada até engatar. Altere o modo apenas quando a ferramenta estiver desligada.

Como ajustar a profundidade de perfuração?

Pressione o botão de ajuste do limitador de profundidade (12) e insira o limitador de profundidade (13) no punho adicional. Empurre a broca totalmente para dentro do porta-ferramenta. Puxe o limitador até obter a distância desejada entre a ponta da broca e o limitador.

O que fazer se a ferramenta travar durante o trabalho?

A ferramenta está equipada com um desacoplamento de segurança que interrompe a transmissão do eixo. Segure firmemente a ferramenta com as duas mãos. Se a ferramenta travar, desligue-a imediatamente e solte o acessório de trabalho. Não religue a ferramenta enquanto o acessório estiver bloqueado.

Quais são os acessórios incluídos e como usar o mandril intercambiável (GBH 2-24 DFR)?

O modelo DFR é fornecido com um mandril intercambiável SDS-plus e um mandril intercambiável de aperto rápido. Para remover o mandril, puxe firmemente o anel de travamento (6) para trás e retire o mandril. Para instalar, limpe e lubrifique a extremidade, depois encaixe-o no mecanismo de fixação (21) girando ligeiramente até ouvir o travamento.

Como usar a função Vario-Lock para o cinzel?

Insira o cinzel no porta-ferramenta. Gire o seletor de paragem de rotação/percussão (11) para a posição «Vario-Lock». Gire o cinzel até a posição desejada. Em seguida, gire o seletor para a posição «cinzelamento» para travar o porta-ferramenta. Selecione a rotação direita.

Como montar o conjunto de aspiração de pó?

Remova o limitador de profundidade (13), depois insira o conjunto de aspiração pela frente no punho adicional (14). Conecte uma mangueira de aspiração (diâmetro 19 mm) à abertura de aspiração (24). Ajuste a profundidade de perfuração movendo o limitador de profundidade do conjunto de aspiração no tubo telescópico.

Quais são as instruções de segurança essenciais para este martelo perfurador?

Use protetores auriculares, utilize sempre o punho adicional, segure a ferramenta pelas superfícies de aperto isoladas para evitar choques elétricos em caso de contato com fios ocultos. Nunca trabalhe sem o punho adicional e certifique-se de que está bem apertado.

Como fazer a manutenção do porta-ferramenta e substituir a tampa antipoeira?

Limpe o porta-ferramenta (3) após cada utilização. Substitua imediatamente a tampa antipoeira (4) se estiver danificada. Recomenda-se que esta substituição seja feita por um centro de assistência técnica autorizado Bosch.

Onde encontrar peças sobresselentes e assistência técnica?

A assistência técnica Bosch responde às suas perguntas sobre reparação, manutenção e peças sobresselentes. Consulte o site www.bosch-pt.com para vistas explodidas e informações. Para qualquer encomenda, indique a referência de 10 dígitos que se encontra na etiqueta de identificação do produto.

MANUAL DE UTILIZADOR GBH 224 DRE Professional BOSCH

Instruções de segurança

Instruções gerais de segurança para ferramentas elétricas

AVISO

Devem ser lidas todas as indicações de segurança,

instruções, ilustrações e especificações desta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

• Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
• Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores.
• Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre a ferramenta.

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize fichas de adaptação com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico, se o corpo estiver ligado à terra. - Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico.

A ficha de ligação da ferramenta elétrica deve encaixar na tomada. A ficha não deve ser modificada de forma alguma. Não utilize fichas adaptadoras com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de choque elétrico. Evite que o corpo entre em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico se o corpo estiver ligado à terra. - Mantenha o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não utilize o cabo para outras finalidades. Nunca utilize o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Mantenha o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de choque elétrico.

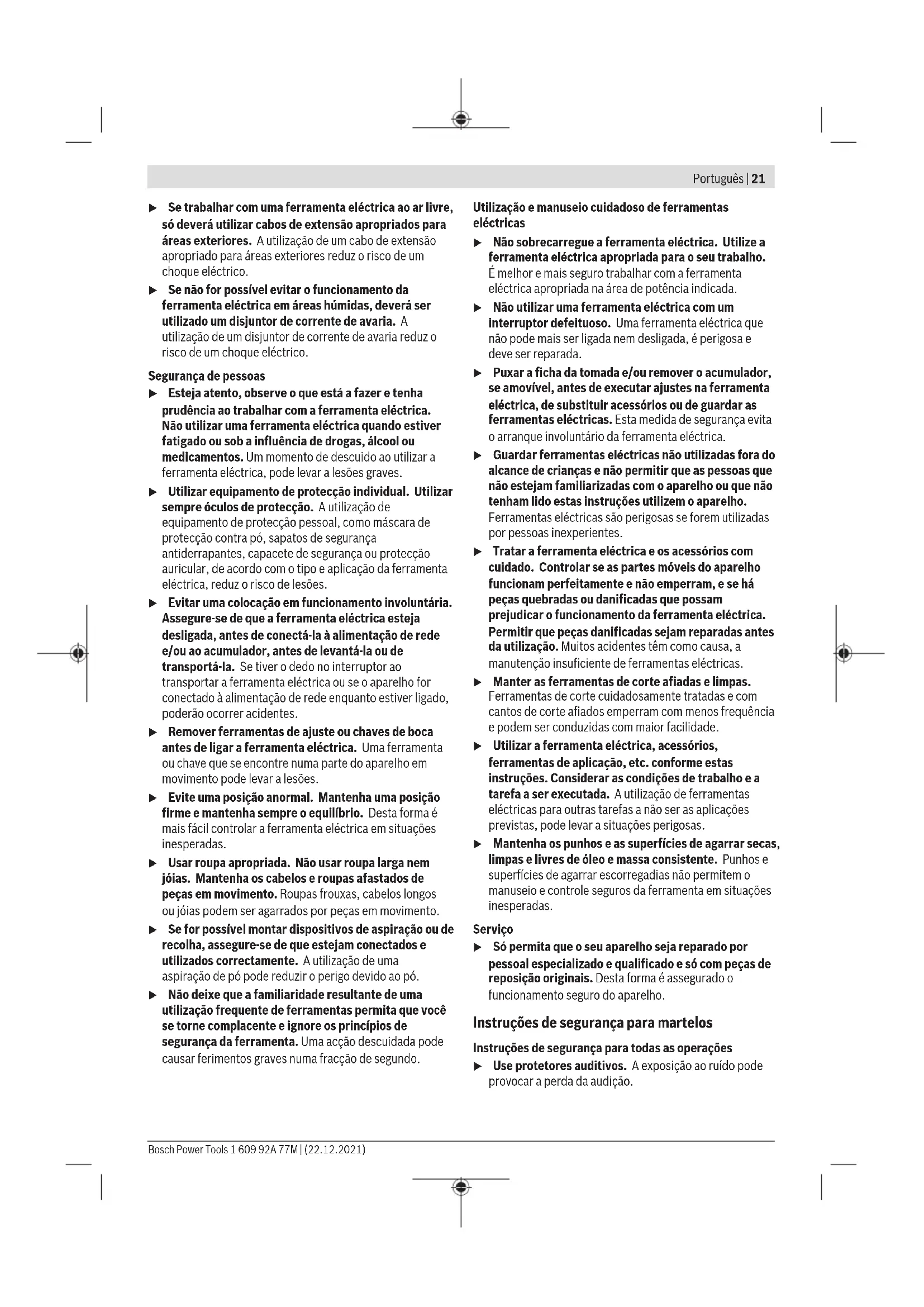

Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. Se não for possível evitar funcionar com a ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. Utilize equipamento de proteção individual. Utilize sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e realizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma ação descuidada pode causar ferimentos graves numa fração de segundo.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador, se amovível, antes de executar ajustes na ferramenta elétrica, de substituir acessórios ou de guardar as ferramentas elétricas. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. Guarde ferramentas elétricas não utilizadas fora do alcance de crianças e não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
• Trate a ferramenta elétrica e os acessórios com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas.
• Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não sejam as aplicações previstas pode levar a situações perigosas.
• Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Instruções de segurança para martelos

Instruções de segurança para todas as operações

Use protetores auditivos. A exposição ao ruído pode provocar a perda da audição.

Use o(s) punho(s) auxiliar(es), caso seja(m) fornecido(s) com a ferramenta. A perda de controlo pode resultar em ferimentos pessoais. - Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde o acessório de corte ou os parafusos possam entrar em contacto com cabos escondidos ou com o próprio cabo. Se o acessório de corte e os parafusos entrarem em contacto com um fio "sob tensão", as partes metálicas expostas da ferramenta elétrica ficam "sob tensão" e podem produzir um choque elétrico.

Instruções de segurança ao usar brocas longas com martelos perfuradores

Comece sempre a perfurar a baixa velocidade e com a ponta da broca em contacto com a peça de trabalho. A velocidades mais altas, a broca pode fazer-se ao rodar livremente sem entrar em contacto com a peça de trabalho, causando ferimento pessoal. - Aplique pressão apenas em LINHA direta com a broca e não aplique pressão excessiva. As brocas podem fazer-se, causando rutura ou perda de controle, ou mesmo ferimento pessoal.

Instruções de segurança adicionais

Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico. - Espere que a ferramenta elétrica pare completamente, antes de a depositar. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta elétrica. Fixar a peça a ser colnada. Uma peça a ser colnada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. - Logo a seguir à operação não toque nos acessórios ou em peças da carcaça adjacentes. Estes podem ficar muito quentes durante a operação e fazer queimaduras. ► O acessório pode bloquear durante a perfuração. Durante o trabalho, providencie uma estabilidade segura e segure o aparelho com as duas mãos. Caso contrário poderá perder o controlo sobre a ferramenta elétrica. Tenha cuidado nos trabalhos de demolição com o cinzel. Fragmentos do material de demolição podem ferir pessoas à volta ou a própria pessoa. - Durante o trabalho, segure a ferramenta elétrica com as duas mãos e providencie uma estabilidade segura. A ferramenta elétrica é conduzida com maior segurança com ambas as mãos.

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções podem causar choque elétrico, incêndio e/ou ferimentos graves.

Respeite as figuras na parte da frente do manual de instruções.

Utilização adequada

GBH 2-24 RE

A ferramenta elétrica é adequada para furar com percussão em betão, tijolo e pedra. Também é apropriada para furar sem impacto em madeira, metal, cerâmica e plástico. As ferramentas elétricas com regulação eletrónica e rotação à direita/esquerda são apropriadas para aparafusar.

A ferramenta elétrica é destinada para furar com martelo em betão, tijolos e pedras, assim como para cinzelar. Também é apropriada para furar sem impacto em madeira, metal, cerâmica e plástico. As ferramentas elétricas com regulação eletrónica e rotação à direita/esquerda são apropriadas para aparafusar.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Mandril de substituição de aperto rápido (GBH 2-24 DFR) (2) Mandril de substituição SDS plus (GBH 2-24 DFR)

(3) Encabadouro SDS plus (4) Capa de proteção contra pó (5) Bucha de travamento (6) Anel de travamento do mandril de substituição (GBH 2-24 DFR) (7) Comutador do sentido de rotação (8) Tecla de fixação para o interruptor de ligar/desligar (9) Interruptor de ligar/desligar (10) Tecla de desbloqueio para interruptor de bloqueio de rotação/impacto (GBH 2-24 DRE, GBH 2-24 DFR) (11) Interruptor de Bloqueio de rotação/impacto (GBH 2-24 DRE, GBH 2-24 DFR) (12) Tecla para ajuste do batente de profundidade (13) Batente de profundidade (14) Punho adicional (superfície do punho isolada) (15) Tecla de desbloqueio para comutador «furar/furar com martelo» (GBH 2-24 RE) (16) Comutador «furar/furar com martelo» (GBH 2-24 RE) (17) Punho (superfície do punho isolada)

(18) Parafuso de segurança para a bucha de coroa dentada (19) Bucha de coroa dentada (20) Encabadouro SDS plus para bucha (21) Encaixe da bucha (GBH 2-24 DFR) (22) Bucha dianteira do mandril de substituição de aperto rápido (GBH 2-24 DFR) (23) Anel de fixação do mandril de substituição de aperto rápido (GBH 2-24 DFR)

(24) Abertura de aspiração Saugfix (25) Parafuso de fixação Saugfix (26) Batente de profundidade Saugfix (27) Tubo telescópio Saugfix (28) Parafuso de orelhas Saugfix (29) Tubo guia Saugfix (30) Suporte universal com encabadouro SDS plus

a) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios.

Dados Técnicos

Martelo perfurador GBH 2-24 RE GBH 2-24 DRE GBH 2-24 DFR

Número de produits	3611 B720..	3611 B721..	3611 B730..
Controlo das rotações
Bloqueio de rotação
Rotação à direita/esquerda
Bucha substituível
Potência nominal observada W 790 790 790
N.° de impactos i.p.m. 0-4200 0-4200 0-4200
Intensidade de impacto individual conforme EPTA-Procedure 05:2016	J 2,7 2,7 2,7
Rotações nominais	r.p.m.	0-930	0-930	0-930
Encabadouro		SDS plus	SDS plus	SDS plus
Diâmetro da gola do veio	mm	48,5	48,5	48,5
Diâmetro max. de perfuração
- Betão	mm	24	24	24
- Alvenaria (com broca de coroa oca)	mm	68	68	68
- Aço	mm	13	13	13
- Madeira	mm	30	30	30
Peso conforme EPTA-Procedure 01:2014	kg 2,8 2,8 2,9
Classe de proteção		☐/II	☐/II	☐/II

Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar.

Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de acordo com EN IEC 62841-2-6.

O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: nível de pressão sonora 93 dB(A); nível de potência sonora 104 dB(A). Incerteza K = 3 dB.

Utilizar proteção auditiva!

Valores totais de vibração a (soma dos vetores das três direções) e incerteza K determinada segundo EN IEC 62841-2-6:

Furar com martelo em betão: a_n = 19,3m / s² K = 1,5m / s² Cinzelar: a_n = 10,7m / s² K = 1,5m / s²

O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo do trabalho.

24 | Português

Para uma estimação exata da emissão sonora e de vibrações, quando o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho. Além disso, quando deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, fazer as mãos mais quentes e organização dos processos de trabalho.

Montagem

Antes de todos os trabalhos na ferramenta elétrica, deve puxar a ficha de rede da tomada.

Punho adicional

Utilize a ferramenta elétrica apenas com o punho adicional (14). - Certifique-se de que o punho adicional está sempre bem apertado. Caso contrário, poderá perder o controlo sobre a ferramenta durante o trabalho.

Virar o punho adicional (ver figura A)

Pode virar o punho adicional (14) à sua vontade, para obter uma posição de trabalho segura e sem fadiga.

• Rode a peça do punho do punho adicional (14) para a esquerda e vire o punho adicional (14) para a posição desejada. A seguir, volte a apertar a peça de punho inferior do punho adicional (14) para a direita. Observe que a cinta de aperto do punho adicional está na ranhura prevista para tal, que se encontra na carcaça da ferramenta.

Selecionar bucha e ferramentas

Para furar com martelo e para cinzelar, são necessárias ferramentas SDS-plus, que são encaixadas na bucha SDS-plus.

Para furar sem impacto em madeira, metal, cerâmica e plástico, assim como para aparafusar, são utilizadas ferramentas sem SDS-plus (p. ex. brocas com encabadouro cilíndrico). Para estas ferramentas necessita de uma Bucha de aperto rápido ou Bucha de coroa dentada.

GBH 2-24 DFR: O mandril de substituição SDS-plus (2) pode ser facilmente substituído pelo mandril de substituição de aperto rápido (1) fornecido.

Trocar a bucha

Colocar/retirar bucha de coroa dentada

Para poder trabalhar com ferramentas sem SDS-plus (p. ex. broca com encabadouro cilíndrico), tem de montar uma bucha adequada (bucha de coroa dentada ou de aperto rápido, acessório).

Montar a bucha de coroa dentada (ver figura B)

• Enrosque o encabadouro SDS-plus (20) numa bucha de coroa dentada (19). Fixe a bucha de coroa dentada (19)

com o parafuso de segurança (18). Tenha em atenção que o parafuso de segurança tem uma rosca para a esquerda.

Introduzir a bucha de coroa dentada (ver figura B)

- Limpe a haste de encaixe do adaptador e lubrifique levemente. - Introduzir o mandril de coroa dentada, com o encabadouro, na fixação da ferramenta, girando até encaixar automaticamente. - Puxe a bucha de coroa dentada para controlar o travamento.

• Empurre a bucha de travamento (5) para a frente e retire a bucha de coroa dentada (19).

Retirar/colocar o mandril de substituição

GBH2-24DFR

Retirar o mandril de substituição (ver figura C)

• Puxe o anel de travamento do mandril de substituição (6) para trás, segure-o nessa posição e puxe o mandril de substituição SDS-plus (2) ou o mandril de substituição de aperto rápido (1) para fora.
• Após ser retirado, o mandril de substituição deve ser protegido contra sujidade.

Introduzir o mandril de substituição (ver figura D)

- Limpe o mandril de substituição antes de o colocar e lubrifique ligeiramente a haste de encaixe. - Agarre o mandril de substituição SDS-plus (2) ou o mandril de substituição de aperto rápido (1) com a mão toda. Introduza o mandril de substituição rodando-o no encaixe da bucha (21), até se ouvir claramente um som de encaixe. - O mandril de substituição trava-se automaticamente. Puxar o mandril de substituição para controlar o travamento.

Troca de ferramenta

A capa de proteção contra poeira evita consideravelmente que a poeira de perfuração penetre no encabadouro durante o funcionamento. Ao introduzir a ferramenta, certifique-se de que a capa de proteção contra poeira (4) não está danificada.

• Uma capa de proteção contra poeira danificada deve ser substituída imediatamente. Recomendamos que o faça no Serviço de Assistência Técnica.

Troca de ferramenta (SDS-plus)

Introduzir a ponta de aparafusar SDS-plus (ver figura E). Com o mandril de substituição SDS-plus é possível trocar fácil e confortavelmente as ferramentas de trabalho, sem que utilize outras ferramentas.

• GBH 2-24 DFR: Introduza o mandril de substituição SDS-plus (2). Limpe a haste de encaixe da ferramenta de trabalho e lubrifique levemente.
• Introduza a ferramenta de trabalho no encabadouro, girando até travar-se automaticamente.
• Puxe a ferramenta para controlar o travamento.

A ferramenta de trabalho SDS-plus pode ser movida livremente condicionada pelo sistema. Por causa disso, ocorre um desvio de rotação em vazio. Isto não tem qualquer influência na precisão do furo, uma vez que a broca se autocentra ao furar.

Retirar a ponta de aparafusar SDS-plus (ver figura F)

• Empurre a bucha de travamento (5) para trás e retire a ponta de aparafusar.

Nota: Não use ferramentas sem SDS-plus para furar com martelo ou cinzelar! As ferramentas sem SDS-plus e as respetivas buchas são danificadas ao furar com martelo e ao cinzelar.

• Coloque a bucha de coroa dentada (19).
• Abra a bucha de coroa dentada (19) rodando até o acessório poder ser inserido. Introduza a ferramenta. Insira a chave de buchas nos respetivos furos da bucha de coroa dentada (19) e aperte o acessório uniformemente.
• GBH 2-24 RE: Coloque o comutador (16) no símbolo "Furar".
• GBH 2-24 DRE: Rode o interruptor de bloqueio de rotação/impacto (11) para a posição "Furar".

• Rode a bucha da bucha de coroa dentada (19) com a ajuda da chave de buchas para a esquerda, até que a ponta de aparafusar possa ser retirada.

Troca de ferramenta com mandril de substituição de aperto rápido

GBH2-24DFR

Nota: Não use ferramentas sem SDS-plus para furar com martelo ou cinzelar! As ferramentas sem SDS-plus e as respetivas buchas são danificadas ao furar com martelo e a cinzelar.

• Introduza o mandril de substituição de aperto rápido (1).
• Segure o anel de fixação (23) do mandril de substituição de aperto rápido. Abra o encabadouro rodando a bucha dianteira (22) até ser possível introduzir a ferramenta. Segure o anel de fixação (23) e rode a bucha dianteira (22) com força no sentido da seta, até que sejam audíveis ruídos de catraca.
• Puxe a ferramenta para verificar se está firme.

Nota: Se o encabadouro tiver sido aberto até ao batente, é possível que se ouça um ruído de catraca ao fechar o encabadouro e o encabadouro não se feche.

Nesse caso, rode uma vez a bucha dianteira (22) no sentido oposto ao da seta. Em seguida é possível fechar o encabadouro.

• Rode o interruptor de bloqueio de rotação/impacto (11) para a posição "Furar".

• Segure o anel de fixação (23) do mandril de substituição de aperto rápido. Abra o encabadouro rodando a bucha dianteira (22) no sentido da seta até ser possível remover a ferramenta.

Aspiração de pó/de aparas

Pós de materiais como, por exemplo, tintas que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo os de carvalho e faia, são considerados como cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira).

Material que contém asbesto só deve ser processado por local especializado.

• Se possível, deverá usar um dispositivo de aspiração de pó apropriado para o material.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com classe P2.

Observe as diretivas para os materiais a serem processados, vigentes no seu País.

Evite a acumulação de pó no local de trabalho. Pós podem provocar incêndio.

Aspiração de pó com Saugfix (acessórios)

Montar o dispositivo de aspiração (ver figura I)

Para a aspiração de pó é necessário um Saugfix (acessório). Ao furar, o Saugfix é retraído por uma mola, de modo que a ponta do Saugfix é mantida sempre rente à superfície.

• Pressione a tecla para o ajuste do batente de profundidade (12) e retire o batente de profundidade (13). Pressione de novo a tecla (12) e insira o Saugfix no punho adicional (14). Ligue uma mangueira de aspiração (diâmetro 19 mm, acessório) na abertura de aspiração (24) do Saugfix.

O aspirador de pó deve ser apropriado para o material a ser trabalhado.

Ajustar a profundidade de perfuração no Saugfix (ver figura J)

Também é possível determinar a profundidade de perfuração desejada X no Saugfix montado.

• Empurre a ponta de aparafusar SDS-plus até ao batente no encabadouro SDS-plus (3). Caso contrário, a mobilidade do acessório SDS-plus pode fazer um ajuste errado da profundidade de perfuração. - Solte o parafuso de orelhas (28) no Saugfix.
• Coloque a ferramenta elétrica sem a ligar na zona a furar. A ferramenta de trabalho SDS-plus tem de assentar na superfície.

26 | Português

• Desloque o tubo guia (29) do Saugfix no seu suporte de forma a que a ventosa do Saugfix assente na superfície a perfurar. Não desloque o tubo guia (29) mais do que o necessário sobre o tubo telescópio (27), para que fique grande parte da escala visível no tubo telescópio (27).
• Aperte novamente o parafuso de orelhas (28). Solte o parafuso de fixação (25) no batente de profundidade do Saugfix.
• Desloque o batente de profundidade (26) no tubo telescópio (27), de forma a que a distância X indicada na imagem corresponda à profundidade de perfuração desejada.
• Aperte o parafuso de fixação (25) nessa posição.

Funcionamento

Colocação em funcionamento

• Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que constam na placa de características da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V podem também ser operadas com 220 V.

Ajustar o modo de operação

GBH 2-24 RE:

Com o comutador «furar/furar com martelo» (16) seleciona o modo de operação da ferramenta elétrica. - Para mudar o modo de operação pressione a tecla de desbloqueio (15) e rode o comutador «furar/furar com martelo» (16) para a posição desejada, até ele engatar de forma audível.

Nota: mude o modo de operação apenas com a ferramenta elétrica desligada! Caso contrário a ferramenta elétrica pode ficar danificada.

Posição para furar com martelo em betão ou pedra

Posição para furar sem impacto em madeira, metal, cerâmica e plástico, bem como para aparafusar

Com o interruptor de bloqueio de rotação/impacto (11) seleciona o modo de operação da ferramenta elétrica. - Para mudar o modo de operação pressione a tecla de desbloqueio (10) e rode o interruptor de bloqueio de rotação/impacto (11) para a posição desejada, até ele engatar de forma audível.

Nota: mude o modo de operação apenas com a ferramenta elétrica desligada! Caso contrário, a ferramenta elétrica pode ficar danificada.

Posição para furar com martelo em betão ou pedra

Posição para furar sem impacto em madeira, metal, cerâmica e plástico, bem como para aparafusar

Posição Vario-Lock para fazer a posição de cinzelamento. Nesta posição, o interruptor de bloqueio de rotação/impacto (11) não engata.

Posição para Cinzelar

Ajustar o sentido de rotação

Com o comutador de sentido de rotação (7) é possível alterar o sentido de rotação da ferramenta elétrica. Com o interruptor de ligar/desligar pressionado (9), isto no entanto não é possível. - Acione o comutador do sentido de rotação (7) apenas com a ferramenta elétrica parada.

Ajuste o sentido de rotação para furar com martelo, furar e cinzelar sempre na rotação à direita.

• Rotação à direita: rode o comutador de sentido de rotação (7) de ambos os lados até ao batente na posição
• Rotação à esquerda: rode o comutador de sentido de rotação (7) de ambos os lados até ao batente na posição

Ligar/desligar

• Para ligar a ferramenta elétrica, prima o interruptor de ligar/desligar (9).
• Para fixar o interruptor de ligar/desligar (9), pressione o mesmo e prima o botão de fixação (8).
• Para desligar a ferramenta elétrica, solte o interruptor de ligar/desligar (9). Fixado o interruptor de ligar/desligar (9), prima-o primeiro e solte-o depois.

Ajustar o número de rotações/impactos

Pode regular o número de rotações/impactos da ferramenta elétrica ligada de forma contínua, consoante a pressão que faz no interruptor de ligar/desligar (9).

Uma leve pressão sobre o interruptor de ligar/desligar (9) proporciona um número de rotações/impactos baixo.

Aumentando a pressão, é aumentado o n.° de rotações/impactos.

Alterar a posição do cinzel (Vario-Lock)

Pode fixar o cinzel em 36 posições. Desta forma pode escolher a melhor posição de trabalho para si.

• Introduzir o cinzel no encabadouro.
• Rode o interruptor de bloqueio de rotação/impacto (11) para a posição "Vario-Lock".
• Rode a ferramenta de trabalho para a posição do cinzel desejada.
• Rode o interruptor de bloqueio de rotação/impacto (11) para a posição "Cinzelar". Desta forma o encabadouro fica bloqueado.
• Para cinzelar, o sentido de rotação deve ser colocado na rotação à direita.

Instruções de trabalho

Ajustar a profundidade de perfuração (ver figura K)

Com o batente de profundidade (13) é possível definir a profundidade de perfuração desejada X.

• Pressione a tecla para o ajuste do batente de profundidade (12) e coloque o batente de profundidade no punho adicional (14). As estrias no batente de profundidade (13) têm de ficar viradas para baixo.
• Empurre a ponta de aparafusar SDS-plus até ao batente no encabadouro SDS-plus (3). Caso contrário, a mobilidade do acessório SDS-plus pode causar um ajuste errado da profundidade de perfuração.
• Puxe o batente de profundidade para fora até a distância entre a ponta da broca e a ponta do batente de profundidade corresponder à profundidade de perfuração X desejada.

Se o acessório emperrar ou pender, a força motriz do veio da broca é interrompida. Devido às forças que se formam, segure sempre a ferramenta elétrica bem com as duas mãos e coloque-se sobre uma base estável. Desligue a ferramenta elétrica e solte o acessório se a ferramenta elétrica encravar. Ao ligar o aparelho com uma broca bloqueada são produzidos altos momentos de reação.

Introduzir as pontas de aparafusar (ver figura L)

Utilizar os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controle sobre a ferramenta elétrica pode levar a lesões.

Para usar as pontas de aparafusar necessita de um suporte universal (30) com adaptador SDS-plus (acessório).

- Limpe a haste de encaixe do adaptador e lubrifique levemente. - Introduza o suporte universal no encabadouro, girando até travar-se automaticamente. - Puxe pelo suporte universal para controlar o travamento. - Introduza uma ponta de aparafusar no suporte universal. Só utilize pontas de aparafusar apropriadas para o cabeçote de aparafusamento. - Para retirar o suporte universal empurre a bucha de travamento (5) para trás e retire o suporte universal (30) do encabadouro.

Manutenção e assistência técnica

Manutenção e limpeza

Antes de todos os trabalhos na ferramenta elétrica, puxe a ficha de rede da tomada. - Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança.

• Uma capa de proteção contra pó danificada deve ser substituída imediatamente. Recomendamos que o faça no Serviço de Assistência Técnica.
• Limpar o encabadouro (3) depois de cada utilização.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos outros produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Encontrará os endereços das assistências técnicas em:

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Não deitar ferramentas elétricas no lixo doméstico!

Leia todos os avisos e todas as instruções! O não cumprimento

dos avisos e instruções abaixo pode causar choque

elétrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para consulta futura.
