GBH 224 DRE Professional - Marteau BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Marteau perforateur rotatif
Marque	Bosch
Modèle	GBH 224 DRE Professional (GBH 2-24 DRE)
Référence	3611 B72 1..
Puissance absorbée nominale	790 W
Fréquence de frappe	0 - 4200 min⁻¹
Force de frappe (selon EPTA 05:2016)	2,7 J
Régime nominal	0 - 930 tr/min
Porte-outil	SDS-plus
Diamètre de perçage max. (béton)	24 mm
Diamètre de perçage max. (maçonnerie avec couronne-trépan)	68 mm
Diamètre de perçage max. (acier)	13 mm
Diamètre de perçage max. (bois)	30 mm
Niveau de pression acoustique	93 dB(A)
Niveau de puissance acoustique	104 dB(A)
Vibrations (perforation dans le béton)	19,3 m/s² (incertitude K=1,5 m/s²)
Vibrations (burinage)	10,7 m/s² (incertitude K=1,5 m/s²)
Modes de fonctionnement	Perforation, perçage sans percussion, Vario-Lock (positionnement du burin), burinage
Variateur de vitesse	Oui
Stop de rotation	Oui
Réversibilité droite/gauche	Oui
Alimentation	Sur secteur (cordon d'alimentation)
Poids	Env. 2,9 kg (selon modèle standard)

FOIRE AUX QUESTIONS - GBH 224 DRE Professional BOSCH

Comment mettre en place un foret SDS-plus ?

Nettoyez l'extrémité du foret et graissez-la légèrement. Introduisez le foret dans le porte-outil SDS-plus en le tournant jusqu'à ce qu'il se verrouille automatiquement. Tirez sur le foret pour vérifier qu'il est bien bloqué. Pour retirer, poussez la bague de verrouillage (5) vers l'arrière et sortez le foret.

Comment changer le mode de fonctionnement (perforation, perçage, burinage) ?

Pour les modèles GBH 2-24 DRE/DFR, utilisez le sélecteur stop de rotation/de frappe (11). Appuyez sur le bouton de déverrouillage (10) et tournez le sélecteur dans la position souhaitée jusqu'à enclenchement. Ne changez de mode que lorsque l'outil est éteint.

Comment régler la profondeur de perçage ?

Appuyez sur le bouton de réglage de la butée de profondeur (12) et insérez la butée de profondeur (13) dans la poignée supplémentaire. Poussez le foret à fond dans le porte-outil. Tirez la butée jusqu'à obtenir la distance souhaitée entre la pointe du foret et la butée.

Que faire si l'outil se bloque pendant le travail ?

L'outil est équipé d'un débrayage de sécurité qui interrompt l'entraînement de la broche. Tenez fermement l'outil des deux mains. Si l'outil se bloque, éteignez-le immédiatement et desserrez l'accessoire de travail. Ne remettez pas l'outil en marche tant que l'accessoire est bloqué.

Quels sont les accessoires inclus et comment utiliser le mandrin interchangeable (GBH 2-24 DFR) ?

Le modèle DFR est livré avec un mandrin interchangeable SDS-plus et un mandrin interchangeable à serrage rapide. Pour retirer le mandrin, tirez fermement la bague de verrouillage (6) vers l'arrière et retirez le mandrin. Pour installer, nettoyez et graissez l'extrémité, puis engagez-le dans le mécanisme de fixation (21) en tournant légèrement jusqu'au verrouillage audible.

Comment utiliser la fonction Vario-Lock pour le burin ?

Insérez le burin dans le porte-outil. Tournez le sélecteur stop de rotation/de frappe (11) en position « Vario-Lock ». Tournez le burin jusqu'à la position souhaitée. Ensuite, tournez le sélecteur en position « burinage » pour bloquer le porte-outil. Sélectionnez la rotation droite.

Comment monter le set d'aspiration des poussières ?

Retirez la butée de profondeur (13), puis insérez le set d'aspiration par l'avant dans la poignée supplémentaire (14). Raccordez un flexible d'aspiration (diamètre 19 mm) à l'ouverture d'aspiration (24). Ajustez la profondeur de perçage en déplaçant la butée de profondeur du set d'aspiration sur le tube télescopique.

Quelles sont les consignes de sécurité essentielles pour ce marteau perforateur ?

Portez des protecteurs d'oreilles, utilisez toujours la poignée supplémentaire, tenez l'outil par les surfaces de préhension isolées pour éviter les chocs électriques en cas de contact avec des fils cachés. Ne travaillez jamais sans la poignée supplémentaire et assurez-vous qu'elle est bien serrée.

Comment entretenir le porte-outil et remplacer le capuchon anti-poussière ?

Nettoyez le porte-outil (3) après chaque utilisation. Remplacez immédiatement le capuchon anti-poussière (4) s'il est endommagé. Il est recommandé de faire effectuer ce remplacement par un centre de service après-vente agréé Bosch.

Où trouver les pièces de rechange et le service après-vente ?

Le service après-vente Bosch répond à vos questions sur la réparation, l'entretien et les pièces de rechange. Consultez le site www.bosch-pt.com pour les vues éclatées et les informations. Pour toute commande, précisez la référence à 10 chiffres figurant sur l'étiquette signalétique du produit.

MODE D'EMPLOI GBH 224 DRE Professional BOSCH

Consignes de sécurité

Avertissements de sécurité généraux pour l'outil électrique

AVERTISSEMENT

Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis

avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme "outil électrique" dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil électrique fonctionnant sur batterie (sans cordon d'alimentation).

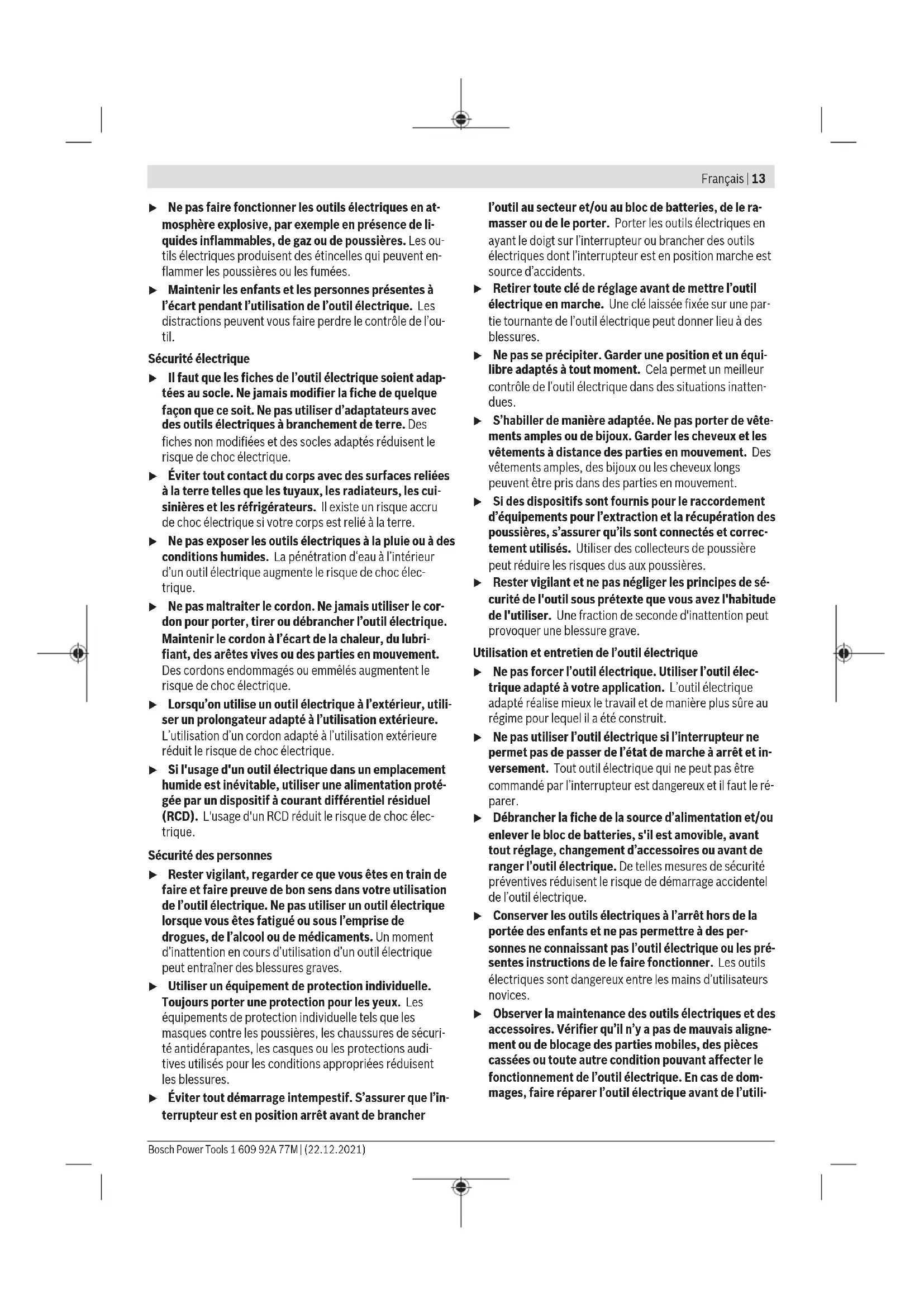

Sécurité de la zone de travail

▸ Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.

Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. ▸ Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électrique. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Sécurité électrique

Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des socles adaptés réduisent le risque de choc électrique. Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil électrique augmente le risque de choc électrique. Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil électrique. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes vives ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique. Lorsqu'on utilise un outil électrique à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. Si l'usage d'un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

Sécurité des personnes

Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil électrique. Ne pas utiliser un outil électrique lorsque vous êtes fatigué ou sous l'emprise de drogues, de l'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil électrique peut entraîner des blessures graves. Utiliser un équipement de protection individuelle. Toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections auditives utilisés pour les conditions appropriées réduisent les blessures. Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher

l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils électriques en ayant le doigt sur l'interrupteur ou brancher des outils électriques dont l'interrupteur est en position marche est source d'accidents.

Retirer toute clé de réglage avant de mettre l'outil électrique en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut donner lieu à des blessures. Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues. S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. Rester vigilant et ne pas négliger les principes de sécurité de l'outil sous prétexte que vous avez l'habitude de l'utiliser. Une fraction de seconde d'inattention peut provoquer une blessure grave.

Utilisation et entretien de l'outil électrique

Ne pas forcer l'outil électrique. Utiliser l'outil électrique adapté à votre application. L'outil électrique adapté réalise mieux le travail et de manière plus sûre au régime pour lequel il a été construit. Ne pas utiliser l'outil électrique si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et inversement. Tout outil électrique qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer. Débrancher la fiche de la source d'alimentation et/ou enlever le bloc de batteries, s'il est amovible, avant tout réglage, changement d'accessoires ou avant de ranger l'outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique. Conserver les outils électriques à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil électrique ou les présentes instructions de le faire fonctionner. Les outils électriques sont dangereux entre les mains d'utilisateurs novices. Observer la maintenance des outils électriques et des accessoires. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil électrique. En cas de dommages, faire réparer l'outil électrique avant de l'utiliser.

De nombreux accidents sont dus à des outils électriques mal entretenus.

Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. Utiliser l'outil électrique, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses. Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d'huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossible la manipulation et le contrôle en toute sécurité de l'outil dans les situations inattendues.

Maintenance et entretien

Faire entretenir l'outil électrique par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assure le maintien de la sécurité de l'outil électrique.

Avertissements de sécurité pour les marteaux Instructions de sécurité pour toutes les opérations

▸ Porter des protecteurs d'oreilles. L'exposition au bruit peut provoquer une perte de l'audition. Utiliser la ou les poignées auxiliaires, si l'outil en est équipé. Toute perte de contrôle peut entraîner des dommages corporels. - Tenir l'outil électrique par des surfaces de préhension isolées au cours d'une opération où l'accessoire de coupe ou les vis peut être en contact avec des fils dissimulés ou son propre câble. Des accessoires de coupe en contact avec un fil "sous tension" peuvent mettre des parties métalliques exposées de l'outil électrique "sous tension" et provoquer un choc électrique chez l'opérateur.

Instructions de sécurité lors de l'utilisation de longs forets avec des marteaux rotatifs

▸ Toujours commencer à percer à faible vitesse et avec la pointe du foret en contact avec la pièce à usiner. À des vitesses plus élevées, la pointe est susceptible de se plier si elle est autorisée à tourner librement sans entrer en contact avec la pièce à usiner, entraînant des dommages corporels. ▸ Appliquer la pression uniquement en ligne directe avec la pointe et ne pas appliquer de pression excessive. Les pointes peuvent se plier et provoquer une rupture ou une perte de contrôle, entraînant des dommages corporels.

Consignes de sécurité additionnelles

Utilisez un détecteur approprié pour vérifier s'il n'y a pas de conduites cachées ou contactez votre société de distribution d'eau locale. Tout contact avec des câbles électriques peut provoquer un incendie ou un choc électrique. Tout endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels et peut provoquer un choc électrique. Avant de poser l'outil électroportatif, attendez que celui-ci soit complètement à l'arrêt. L'outil risque de se coincer, ce qui entraînerait une perte de contrôle de l'outil électroportatif. ▸ Bloquez la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que quand elle est tenue avec une main. Ne touchez pas les accessoires ou pièces adjacentes du carter juste après l'utilisation de l'outil électroportatif. Ils peuvent devenir très chauds et causer des brûlures. L'accessoire de travail peut se bloquer lors des perçages. Tenez fermement l'outil électroportatif des deux mains et veillez à toujours travailler dans une position stable. Vous risquez sinon de perdre le contrôle de l'outil électroportatif. Soyez prudent lors de travaux de démolition avec un burin. Les fragments de matériel qui se détachent risquent de vous blesser et de blesser les personnes qui se trouvent à proximité. Lors du travail, tenez fermement l'outil électroportatif des deux mains et veillez à toujours garder une position de travail stable. Avec les deux mains, l'outil électroportatif est guidé en toute sécurité.

Description des prestations et du produit

Lisez attentivement toutes les instructions et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut provoquer un choc électrique, un incendie et/ou entraîner de graves blessures.

Référez-vous aux illustrations qui se trouvent à l'avant de la notice d'utilisation.

Utilisation conforme

GBH 2-24 RE

L'outil électroportatif est conçu pour la perforation dans le béton, la brique et la pierre. Il convient aussi pour les perçages sans percussion dans le bois, le métal, la céramique et les matières plastiques. Les outils électroportatifs avec régulation électronique et réversibilité rotation droite/gauche sont également appropriés pour le vissage.

Cet outil électroportatif est destiné aux travaux de perforation dans le béton, la brique et la pierre naturelle ainsi qu'aux travaux de burinage légers. Il convient aussi pour les perçages sans percussion dans le bois, le métal, la céramique et les matières plastiques. Les outils électroportatifs avec régulation électronique et réversibilité rotation droite/gauche sont également appropriés pour le vissage.

Éléments constitutifs

La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur la page graphique.

(1) Mandrin interchangeable à serrage rapide (GBH 2-24 DFR) (2) Mandrin interchangeable SDS plus (GBH 2-24 DFR) (3) Porte-outil SDS plus (4) Capuchon anti-poussière (5) Bague de verrouillage (6) Bague de verrouillage du mandrin interchangeable (GBH 2-24 DFR) (7) Sélecteur de sens de rotation (8) Bouton de blocage de l'interrupteur Marche/Arrêt (9) Interrupteur Marche/Arrêt (10) Bouton de déverrouillage du sélecteur stop de rotation/stop de frappe (GBH 2-24 DRE, GBH 2-24 DFR) (11) Sélecteur stop de rotation/de frappe (GBH 2-24 DRE, GBH 2-24 DFR)

(12) Bouton de réglage de butée de profondeur (13) Butée de profondeur (14) Poignée supplémentaire (surface de préhension isolée) (15) Bouton de déverrouillage du sélecteur « Perçage/Perforation » (GBH 2-24 RE)

(16) Sélecteur « Perçage/Perforation » (GBH 2-24 RE) (17) Poignée (surface de préhension isolée) (18) Vis de blocage du mandrin à clé a) (19) Mandrin à clé a) (20) Adaptateur SDS plus pour mandrin à clé a) (21) Logement de mandrin (GBH 2-24 DFR) (22) Bague avant du mandrin interchangeable à serrage rapide (GBH 2-24 DFR) (23) Bague de maintien du mandrin interchangeable à serrage rapide (GBH 2-24 DFR) (24) Ouverture d'aspiration du set d'aspiration a) (25) Vis de serrage du set d'aspiration a) (26) Butée de profondeur du set d'aspiration a) (27) Tige télescopique du set d'aspiration a) (28) Vis papillon du set d'aspiration a) (29) Fourreau de guidage du set d'aspiration a) (30) Porte-outil universel avec emmanchement SDS plus

a) Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouvez les accessoires complets dans notre gamme d'accessoires.

Caractéristiques techniques

Marteau perforateur GBH 2-24 RE GBH 2-24 DRE GBH 2-24 DFR
Référence		3611 B72 0.. 3611 B72 1.. 3611 B73 0..
Variateur de vitesse • • •
Stop de rotation - • •
Réversibilité droite/gauche • • •
Mandrin interchangeable - •
Puissance absorbée nominale W 790 790 790
Fréquence de frappe min	-1	0-4200 0-4200 0-4200
Force de frappe selon EPTA-Procedure 05:2016	J 2,7 2,7 2,7
Régime nominal tr/min	0-930	0-930	0-930
Porte-outil		SDS plus	SDS plus	SDS plus
Diamètre du collet de broche	mm	48,5	48,5	48,5
Diamètre de perçage maxi
- Béton	mm	24	24	24
- Maçonnerie (avec couronne-trépan)	mm	68	68	68
- Acier	mm	13	13	13
- Bois	mm	30	30	30

Les données indiquées sont valables pour une tension nominale [U] de 230 V. Elles peuvent varier lorsque la tension diffère de cette valeur et sur certaines versions destinées à certains pays.

Informations sur le niveau sonore et les vibrations

Valeurs d'émissions sonores déterminées conformément à ENIEC 62841-2-6.

Le niveau sonore typique de l'outil électroportatif est de : niveau de pression acoustique 93 dB(A) ; niveau de puissance acoustique 104 dB(A). Incertitude K = 3 dB.

Portez un casque antibruit !

Valeurs globales de vibration a_h (somme vectorielle sur les trois axes) et incertitude K conformément

à ENIEC 62841-2-6 :

Perforation dans le béton : a_h = 19,3 m/s², K = 1,5 m/s²

Burinage : a_h = 10,7 m/s², K = 1,5 m/s²

Le niveau de vibration et la valeur d'émission sonore indiqués dans cette notice d'utilisation ont été mesurés selon une procédure de mesure normalisée et peuvent être utilisés pour établir une comparaison entre différents outils électroportatifs. Ils peuvent aussi servir de base à une estimation préliminaire du taux de vibration et du niveau sonore.

Le niveau de vibration et la valeur d'émission sonore indiqués s'appliquent pour les utilisations principales de l'outil électroportatif. Si l'outil électroportatif est utilisé pour d'autres applications, avec d'autres accessoires de travail ou sans avoir fait l'objet d'un entretien régulier, le niveau de vibration et la valeur d'émission sonore peuvent différer. Il peut en résulter des vibrations et un niveau sonore nettement plus élevés pendant toute la durée de travail.

Pour une estimation précise du niveau de vibration et du niveau sonore, il faut aussi prendre en considération les périodes pendant lesquelles l'outil est éteint ou bien en marche sans être réellement en action. Il peut en résulter au final un niveau de vibration et un niveau sonore nettement plus faibles pendant toute la durée de travail.

Prévoyez des mesures de protection supplémentaires permettant de protéger l'utilisateur de l'effet des vibrations, par exemple : maintenance de l'outil électroportatif et des accessoires de travail, maintien des mains au chaud, organisation des procédures de travail.

Montage

• Débranchez le câble d'alimentation de la prise avant d'effectuer des travaux quels qu'ils soient sur l'outil électroportatif.

Poignée supplémentaire

N'utilisez pas l'outil électroportatif sans la poignée supplémentaire (14).

Assurez-vous que la poignée supplémentaire est bien serrée. Vous risquez sinon de perdre le contrôle de l'outil électroportatif.

Pivotement de la poignée supplémentaire (voir figure A)

La poignée supplémentaire (14) peut être orientée dans n'importe quelle position, pour obtenir une position de travail sûre et peu fatigante.

Tournez la poignée supplémentaire (14) dans le sens antihoraire et orientez la poignée supplémentaire (14) dans la position souhaitée. Resserrez ensuite la poignée supplémentaire (14) en la tournant dans le sens horaire. Veillez à ce que le collier de serrage de la poignée supplémentaire se trouve bien dans la rainure du carter prévue à cet effet.

Choix du mandrin et des accessoires

Pour les travaux de perforation et burinage, il est nécessaire d'utiliser des accessoires SDS-plus et le mandrin SDS-plus. Pour les travaux de perçage sans percussion dans le bois, le métal, la céramique ou les plastiques, ainsi que pour le vissage, il convient d'utiliser des accessoires sans système SDS-plus (p. ex. forets à queue cylindrique). Pour ce type d'accessoire, il vous faut utiliser soit un mandrin automatique, soit un mandrin à couronne dentée.

GBH 2-24 DFR : le mandrin interchangeable SDS-plus (2) peut facilement être remplacé par le mandrin interchangeable à serrage rapide (1) fourni avec l'outil.

Changement de mandrin

Insertion/retrait du mandrin à couronne dentée

Afin de travailler avec des outils sans système SDS-plus (p. ex. forets à queue cylindrique), vous devez monter un mandrin adapté (mandrin automatique ou à couronne dentée, accessoire).

Montage du mandrin à couronne dentée (voir figure B)

• Vissez le porte-embout SDS-plus (20) dans un mandrin à couronne dentée (19). Sécurisez le mandrin à couronne dentée (19) à l'aide de la vis de blocage (18). Notez que la vis de blocage a un filetage à gauche.

Mise en place du mandrin à clé (voir figure B)

-Nettoyez l'emmanchement du dispositif de fixation et graissez-le légèrement.

• Enfoncez le mandrin à couronne dentée par le dispositif de fixation en le tournant dans le porte-outil jusqu'à ce qu'il se verrouille automatiquement.
• Contrôlez qu'il est bien verrouillé en tirant sur le mandrin à couronne dentée.

Démontage du mandrin à couronne dentée

-Poussez la bague de verrouillage (5) vers l'arrière et retirez le mandrin à couronne dentée (19).

Retrait/mise en place du mandrin interchangeable GBH 2-24 DFR

Retrait du mandrin interchangeable (voir figure C)

Tirez fermement la bague de verrouillage du mandrin interchangeable (6) vers l'arrière, maintenez-la dans cette position et retirez le mandrin interchangeable SDS plus (2) ou le mandrin interchangeable à serrage rapide (1) vers l'avant. - Après avoir extrait le mandrin interchangeable, protégez-le des salissures.

Mise en place du mandrin interchangeable (voir figure D)

-Avant sa mise en place, nettoyez le mandrin interchangeable et graissez légèrement son extrémité. Saisissez le mandrin interchangeable SDS plus (2) ou le mandrin interchangeable à serrage rapide (1) à pleine main. Engagez le mandrin interchangeable dans le mécanisme de fixation (21) en opérant un léger mouvement de rotation, jusqu'à ce qu'il s'enclenche de manière audible. - Le mandrin interchangeable se verrouille automatiquement. Vérifiez que le mandrin interchangeable est correctement verrouillé en tirant dessus.

Changement d'accessoire

Le capuchon anti-poussière (4) empêche dans une large mesure la poussière de pénétrer dans le porte-outil pendant l'utilisation de l'outil électroportatif. Lors du montage de l'accessoire de travail, veillez à ne pas endommager le capuchon anti-poussière (4).

Remplacez immédiatement le capuchon anti-poussière s'il est endommagé. Il est recommandé de faire effectuer ce travail dans un centre de service après-vente.

Changement d'accessoire (SDS plus)

Montage d'un accessoire de travail SDS-plus (voir figure E)

Le mandrin SDS-plus permet de remplacer l'accessoire de travail facilement et confortablement sans avoir à utiliser de clé supplémentaire.

• GBH 2-24 DFR : insérez le mandrin interchangeable SDS-plus (2).
• Nettoyez l'extrémité de l'accessoire et graissez-la légèrement.
• Introduisez l'accessoire de travail dans le porte-outil en le tournant jusqu'à ce qu'il se verrouille automatiquement. Tirez sur l'accessoire pour vérifier qu'il est bien bloqué. Avec ce système de fixation, l'accessoire de travail SDS-plus dispose d'une certaine mobilité. Il en résulte lors de la rotation à vide une excentricité qui n'a cependant aucun effet sur l'exactitude du perçage puisque le foret se centre automatiquement pendant le perçage.

Démontage d'un accessoire de travail SDS-plus (voir figure F)

• Poussez la bague de verrouillage (5) vers l'arrière et sortez l'accessoire de travail.

Remplacement d'un accessoire sur le mandrin à clé

Mise en place d'un accessoire de travail

Remarque : n'utilisez pas d'accessoires non SDS plus pour perforer ou buriner ! Les accessoires non SDS plus et leur mandrin seraient endommagés lors des travaux de perforation ou burinage.

• Insérez un mandrin à clé (19). Ouvrez le mandrin à clé (19) en le tournant jusqu'à pouvoir insérer l'accessoire de travail. Insérez l'accessoire de travail.
• Introduisez la clé de mandrin successivement dans tous les orifices du mandrin à clé (19) et serrez l'accessoire de manière uniforme.
• GBH 2-24 RE : positionnez le sélecteur (16) sur le symbole « Perçage »
• GBH 2-24 DRE : tournez le sélecteur stop de rotation/de frappe (11) dans la position « Perçage »

Retrait d'un accessoire de travail

Tournez fermement à la main la bague du mandrin à couronne dentée (19) dans le sens antihoraire à l'aide de la clé à mandrin, jusqu'à ce que l'accessoire de travail puisse être retiré.

Changement du mandrin interchangeable à serrage rapide

GBH2-24DFR

Mise en place d'un accessoire de travail (voir figure G)

Remarque : N'utilisez pas d'accessoires non SDS-plus pour percer ou buriner ! Les accessoires non SDS-plus et leur mandrin seraient endommagés lors des travaux de perçage ou de burinage.

- Mettez en place le mandrin interchangeable à serrage rapide (1). Tenez fermement la bague de maintien (23) du mandrin interchangeable à serrage rapide. En tournant la bague avant (22), ouvrez le porte-outil jusqu'à ce que l'accessoire puisse être introduit. Maintenez en position la bague de maintien (23) et tournez la bague avant (22) avec force dans le sens de la flèche jusqu'à ce qu'un bruit de cliquetis soit nettement audible. - Vérifiez que l'accessoire est bien fixé en tirant dessus.

Remarque : Si le porte-outil a été ouvert à fond, il est possible qu'un bruit de cliquetis soit audible lorsque vous essayez de fermer le porte-outil et que le porte-outil ne se ferme pas. Dans un tel cas, tournez la bague avant (22) une fois dans le sens opposé à la flèche. Il est ensuite possible de fermer le porte-outil normalement.

- Tournez le sélecteur de rotation/de frappe (11) sur la position « Perçage »

Retrait d'un accessoire de travail (voir figure H)

Tenez fermement la bague de maintien (23) du mandrin interchangeable à serrage rapide. En tournant la bague avant (22), ouvrez le porte-outil dans le sens de la flèche jusqu'à ce que l'accessoire puisse être extrait.

Aspiration de poussières/de copeaux

Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Le contact avec les poussières ou leur inhalation peut entraîner des réactions allergiques et/ou des maladies respiratoires chez l'utilisateur ou les personnes se trouvant à proximité.

Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lasure). Les matériaux contenant de l'amiante ne doivent être travaillés que par des personnes qualifiées.

• Si possible, utilisez un dispositif d'aspiration des poussières approprié au matériel.
• Veillez à bien aérer la zone de travail.
• Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2.

Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays.

Évitez toute accumulation de poussières sur le lieu de travail. Les poussières peuvent facilement s'enflammer.

Aspiration des poussières avec set d'aspiration (accessoire)

Montage du dispositif d'aspiration (voir figure I)

Pour l'aspiration des poussières, un set d'aspiration (accessoire) est nécessaire. Pendant le perçage, le set d'aspiration s'écarte automatiquement de manière à ce que la tête d'aspiration soit toujours très près de la surface usinée.

• Appuyez sur le bouton de réglage de la butée de profondeur (12) et retirez la butée de profondeur (13). Appuyez de nouveau sur le bouton (12) et insérez le set d'aspiration par l'avant dans la poignée supplémentaire (14). Raccordez un flexible d'aspiration (diamètre 19 mm, accessoire) à l'ouverture d'aspiration (24) du set d'aspiration.

L'aspirateur doit être conçu pour le type de matériau à poncer.

Pour l'aspiration de poussières particulièrement nuisibles à la santé, cancérigènes ou sèches, utilisez un aspirateur spécifique.

Réglage de la profondeur de perçage sur le set d'aspiration (voir figure J)

Vous devez régler la profondeur de perçage X souhaitée une fois que le set d'aspiration est monté.

• Poussez à fond l'accessoire de travail SDS-plus dans le porte-outil SDS-plus (3). Si l'accessoire SDS-plus n'est pas poussé à fond, le réglage de la profondeur de perçage risque d'être faussé.
• Desserrez la vis papillon du set d'aspiration (28).
• Appuyez fermement l'outil électroportatif éteint contre la surface, à l'endroit où le trou doit être percé. L'accessoire de travail SDS-plus doit toucher la surface. Glissez le tube de guidage (29) du set d'aspiration dans son support de façon à ce que la tête d'aspiration appuie contre la surface à percer. Ne poussez pas le tube de guidage (29) plus que nécessaire par-dessus le tube télescopique (27), de sorte qu'une grande partie de l'échelle graduée du tube télescopique (27) reste visible.
• Resserrez la vis papillon (28). Desserrez la vis de serrage (25) sur la butée de profondeur du set d'aspiration.
• Déplacez la butée de profondeur (26) sur le tube télescopique (27) jusqu'à ce que la distance X indiquée sur l'illustration corresponde à la profondeur de perçage souhaitée.
• Serrez la vis de serrage (25) dans cette position.

Fonctionnement

Mise en marche

Tenez compte de la tension du réseau ! La tension de la source de courant doit correspondre aux indications se trouvant sur la plaque signalétique de l'outil électroportatif. Les outils électroportatifs marqués 230 V peuvent également fonctionner sur 220 V.

Sélection d'un mode de fonctionnement GBH 2-24 RE :

Sélectionnez le mode de fonctionnement voulu de l'outil électroportatif avec le sélecteur « Perçage/Perforation » (16).

Pour changer de mode de fonctionnement, appuyez sur le bouton de déverrouillage (15) et tournez le sélecteur « Perçage/Perforation » (16) dans la position voulue jusqu'à ce qu'il s'enclenche.

Remarque : ne changez de mode de fonctionnement que lorsque l'outil électroportatif est éteint ! Vous risqueriez d'endommager l'outil électroportatif.

Position pour perforer dans le béton et dans la pierre naturelle

Position pour percer sans percussion dans le bois, le métal, la céramique et les plastiques, ainsi que pour visser

GBH2-24DRE, GBH2-24DFR :

Sélectionnez le mode de fonctionnement voulu de l'outil électroportatif avec le sélecteur stop de rotation/de frappe (11).

• Pour changer de mode de fonctionnement, appuyez sur le bouton de déverrouillage (10) et tournez le sélecteur stop de rotation/de frappe (11) dans la position voulue jusqu'à ce qu'il s'enclenche.

Remarque : ne changez de mode de fonctionnement que lorsque l'outil électroportatif est éteint ! Vous risqueriez d'endommager l'outil électroportatif.

Position pour perforer dans le béton et dans la pierre naturelle.

Position pour percer sans percussion dans le bois, le métal, la céramique ou les matières plastiques ainsi que pour visser.

Position Vario-Lock pour régler la position du burin.

Dans cette position, le sélecteur stop de rotation/de frappe (11) ne s'enclenche pas. Position pour buriner.

Sélection du sens de rotation

Le sélecteur de sens de rotation (7) permet d'inverser le sens de rotation de l'outil électroportatif. Cela n'est toutefois pas possible lorsqu'on appuie sur l'interrupteur Marche/Arrêt (9).

N'actionnez le sélecteur de sens de rotation (7) que quand l'outil électroportatif est à l'arrêt.

Sélectionnez toujours la rotation droite pour les travaux de perforation, perçage et burinage.

Rotation droite : tournez le sélecteur de sens de rotation (7) des deux côtés jusqu'en butée dans la position. Rotation gauche : tournez le sélecteur de sens de rotation (7) des deux côtés jusqu'à en butée dans la position.

Mise en marche/arrêt

• Pour mettre en marche l'outil électroportatif, appuyez sur l'interrupteur Marche/Arrêt (9). - Pour bloquer l'interrupteur Marche/Arrêt (9), maintenez celui-ci appuyé et appuyez en même temps sur le bouton de blocage (8). - Pour arrêter l'outil électroportatif, relâchez l'interrupteur Marche/Arrêt (9). Si l'interrupteur Marche/Arrêt (9) est bloqué, appuyez d'abord dessus et relâchez-le ensuite.

Réglage de la vitesse de rotation/de la fréquence de frappe

Vous pouvez modifier en continu la vitesse de rotation/fréquence de frappe de l'outil électroportatif en jouant sur la pression exercée sur l'interrupteur Marche/Arrêt (9).

Une légère pression sur l'interrupteur Marche/Arrêt (9) produit une faible vitesse de rotation/fréquence de frappe. Plus l'on exerce de pression, plus la vitesse de rotation/la fréquence de frappe augmente.

Changement de la position du burin (Vario-Lock) GBH 2-24 DRE, GBH 2-24 DFR

Il est possible de bloquer le burin dans 36 positions. Ceci permet de toujours travailler dans une position optimale.

• Insérez le burin dans le porte-outil. - Tournez le sélecteur stop de rotation/de frappe (11) dans la position « Vario-Lock ».
• Tournez le burin jusqu'à ce qu'il se trouve dans la position souhaitée. - Tournez le sélecteur stop de rotation/de frappe (11) dans la position « burinage ». Le porte-outil est alors bloqué.
• Pour buriner, sélectionnez la rotation droite.

Instructions d'utilisation

Réglage de la profondeur de perçage (voir figure K)

La butée de profondeur (13) permet de régler la profondeur de perçage X désirée.

• Appuyez sur le bouton de réglage de butée de profondeur (12) et insérez la butée de profondeur dans la poignée supplémentaire (14). Le striage de la butée de profondeur (13) doit être orienté vers le bas.
• Poussez à fond l'accessoire de travail SDS-plus dans le porte-outil SDS-plus (3). Si l'accessoire SDS-plus n'est pas poussé à fond, le réglage de la profondeur de perçage risque d'être faux. Tirez la butée de profondeur jusqu'à ce que l'écart entre la pointe du foret et la pointe de la butée de profondeur corresponde à la profondeur de perçage X souhaitée.

Débrayage de sécurité

Dès que l'accessoire de travail se coince ou qu'il s'accroche, l'entraînement de la broche est interrompu. En raison des forces intervenant, tenez toujours l'outil électroportatif fermement avec les deux mains et ayez une position ferme. Si l'outil électroportatif est bloqué, éteignez-le et desserrez l'outil de travail. Lorsqu'on met l'appareil en marche, l'outil de travail étant bloqué, il peut y avoir de fortes réactions.

Montage des embouts de vissage (voir figure L)

Positionnez l'outil électroportatif sur la vis ou sur l'écrou seulement lorsqu'il est à l'arrêt. Un accessoire en rotation risque de glisser.

L'utilisation d'embouts de vissage nécessite de disposer d'un porte-outil universel (30) avec mécanisme de fixation SDS-plus (accessoire).

• Nettoyez l'emmanchement du dispositif de fixation et graissez-le légèrement.
• Enfoncez le porte-outil universel en le tournant dans le porte-outil jusqu'à ce qu'il se verrouille automatiquement.
• Contrôlez qu'il est bien verrouillé en tirant sur le porte-outil universel.
• Mettez un embout de vissage dans le porte-outil universel. N'utilisez que des embouts de vissage appropriés à la tête de vis que vous pouvez utiliser.
• Pour démonter le porte-outil universel, poussez la bague de verrouillage (5) vers l'arrière et retirez le porte-outil universel (30) du porte-outil.

Entretien et Service après-vente

Nettoyage et entretien

• Débranchez le câble d'alimentation de la prise avant d'effectuer des travaux quels qu'ils soient sur l'outil électroportatif. Tenez toujours propres l'outil électroportatif ainsi que les fentes de ventilation afin d'obtenir un travail impeccable et sûr.

Dans le cas où il s'avère nécessaire de remplacer le câble d'alimentation, confiez le remplacement à Bosch ou à une station de Service Après-Vente agréée pour outillage Bosch afin de ne pas compromettre la sécurité.

Remplacez immédiatement le capuchon anti-poussière s'il est endommagé. Il est recommandé de faire effectuer ce travail dans un centre de service après-vente. - Nettoyez le porte-outil (3) après chaque utilisation.

Service après-vente et conseil utilisateurs

Notre Service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouvez des vues éclatées et des informations sur les pièces de rechange sur le site :

www.bosch-pt.com

L'équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute commande de renseignements ou toute commande de pièces de rechange, précisez impérativement la référence à 10 chiffres figurant sur l'étiquette signalétique du produit.

Maroc

Vous trouverez d'autres adresses du service après-vente sous :

Élimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas les outils électroportatifs avec les ordures ménagères !

Respectez les réglementations de votre pays concernant les matériaux à usiner.

Évitez l'accumulation de débris sur le lieu de travail.

Les débris peuvent facilement s'enflammer.

Système d'extraction de poussière avec accessoire d'aspiration (accessoire)

Installez l'équipement d'aspiration (voir figure I)

Pour aspirer la poussière, il est nécessaire d'utiliser l'accessoire d'aspiration (accessoire). Lors du perçage, l'accessoire d'aspiration se rétracte, car la pointe de l'accessoire reste toujours en contact avec la surface de perçage.

- Appuyer sur le bouton de réglage fixe de la profondeur (12) et retirer le dispositif de fixation de la profondeur (13). Appuyer à nouveau sur le bouton (12) et installer l'accessoire de montage pour l'aspiration de la poussière par l'avant sur la partie avant (14). - Connecter le tuyau d'aspiration (diamètre 19 mm, accessoire) au raccord d'aspiration (24) de l'accessoire de montage pour l'aspiration de la poussière.
