HƯỚNG DẪN NGƯỜI DÙNG GBH 18V24 C Professional BOSCH

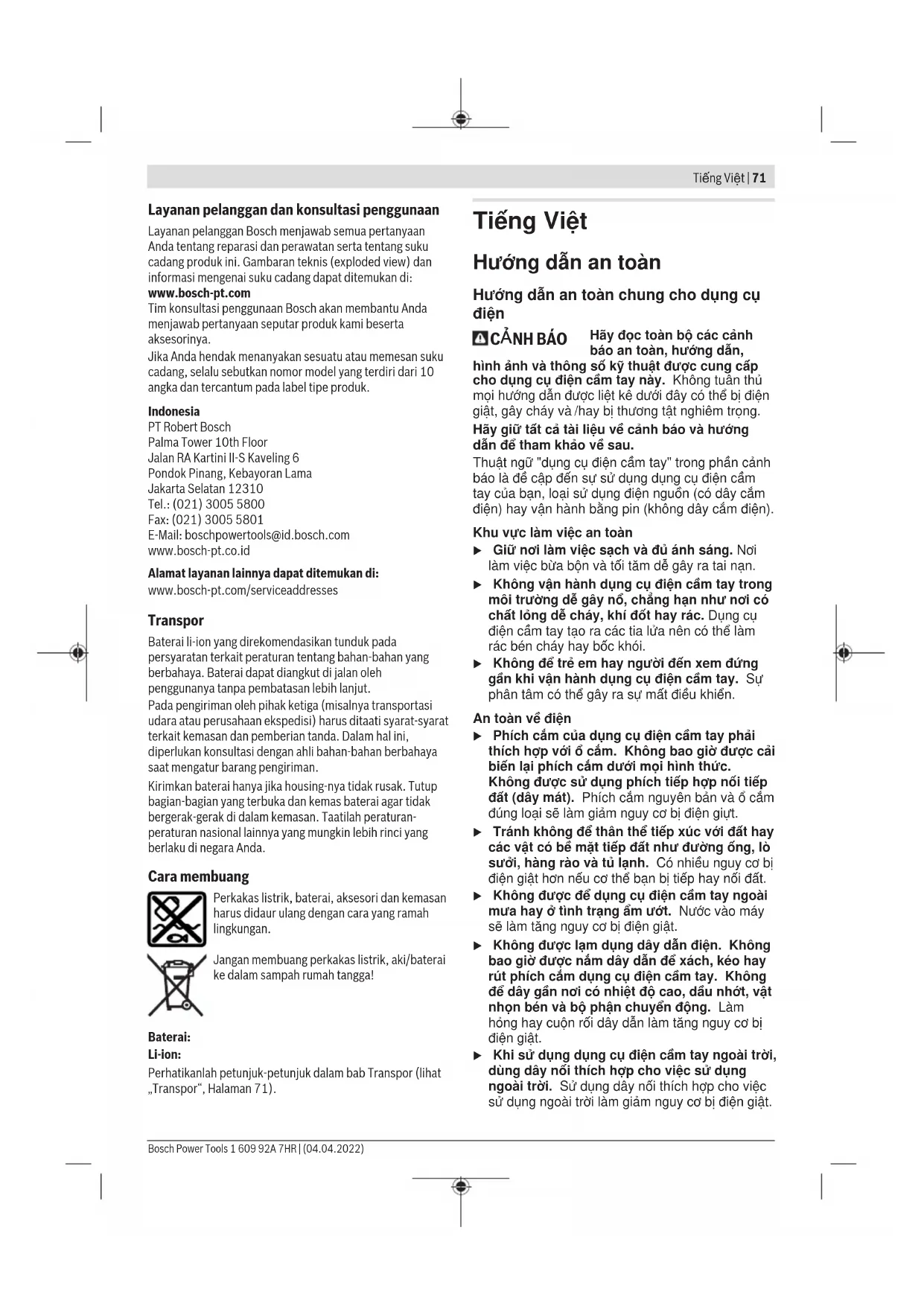

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn, hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và /hay bị thương tật nghiêm trọng. Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau. Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là đề cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện). Khu vực làm việc an toàn u Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. u Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. u Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển. An toàn về điện u Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giựt. u Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất. u Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. u Không được lạm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật. u Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật. Bosch Power Tools 1 609 92A 7HR | (04.04.2022)72 | Tiếng Việt u Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giựt. An toàn cá nhân u Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. u Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trợt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. u Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. u Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. u Không rướn người. Luôn luôn giữ tư thế đứng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. u Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. u Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. u Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tíc tắc. Sử dụng và bảo dưỡng dụng cụ điện cầm tay u Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. u Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. u Rút phích cắm ra khỏi nguồn điện và/hay pin ra khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. u Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. u Bảo quản dụng cụ điện cầm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay tồi. u Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. u Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cài v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. u Giữ tay cầm và bề mặt nắm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nắm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ. Sử dụng và bảo quản dụng cụ dùng pin u Chỉ được sạc pin lại với bộ nạp điện do nhà sản suất chỉ định. Bộ nạp điện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác. u Chỉ sử dụng dụng cụ điện cầm tay với loại pin được thiết kế đặt biệt dành riêng cho máy. Sử dụng bất cứ loại pin khác có thể dẫn đến thương tật hay cháy. u Khi không sử dụng pin, để cách xa các vật bằng kim loại như kẹp giấy, tiền xu, chìa khoá, đinh, ốc vít hay các đồ vật kim loại nhỏ khác, thứ có thể tạo sự nối tiếp từ một đầu 1 609 92A 7HR | (04.04.2022) Bosch Power ToolsTiếng Việt | 73 cực với một đầu cực khác. Sự chập mạch của các đầu cực với nhau có thể gây bỏng hay cháy. u Bảo quản ở tình trạng tồi, dung dịch từ pin có thể tứa ra; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần thêm sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây ngứa hay bỏng. u Không được sử dụng bộ pin hoặc dụng cụ đã bị hư hại hoặc bị thay đổi. Pin hỏng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích. u Không đặt bộ pin hoặc dụng cụ ở gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130°C có thể gây nổ. u Tuân thủ tất cả các hướng dẫn nạp và không nạp bộ pin hay dụng cụ ở bên ngoài phạm vi nhiệt độ đã được quy định trong các hướng dẫn. Nạp không đúng cách hoặc ở nhiệt độ ngoài phạm vi nạp đã quy định có thể làm hư hại pin và gia tăng nguy cơ cháy. Bảo dưỡng u Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. u Không bao giờ sửa chữa các bộ pin đã hư hại. Chỉ cho phép nhà sản xuất hoặc các nhà cung cấp dịch vụ có ủy quyền thực hiện dịch vụ sửa chữa cho các bộ pin. Hướng dẫn an toàn về búa Hướng dẫn an toàn cho mọi hoạt động u Đeo ba

tai. Tiếp xúc với tiếng ồn có thể làm mất khả năng nghe. u Sử dụng (các) tay cầm phụ, nếu được cung cấp kèm theo dụng cụ. Mất điều khiển có thể gây ra thương tích cho người. u Chỉ cầm dụng cụ điện tại các bề mặt cầm nắm có cách điện, khi thực hiện một thao tác tại vị trí mà phụ kiện cắt hoặc dụng cụ kẹp có thể tiếp xúc với dây điện ngầm. Phụ kiện cắt hoặc dụng cụ kẹp tiếp xúc với dây có điện có thể làm cho các phần kim loại hở của dụng cụ điện cầm tay có điện và có thể gây ra điện giật cho người vận hành. Hướng dẫn an toàn khi sử dụng các mũi khoan dài với máy khoan búa kiểu xoay u Luôn khởi động khoan ở tốc độ thấp và với đầu mũi khoan tiếp xúc với phôi gia công. Ở tốc độ cao hơn, mũi khoan có thể bị cong nếu cho phép xoay tự do mà không cho tiếp xúc với phôi gia công, dẫn đến thương tích cho người. u Chỉ dùng áp lực vào đường trực tiếp bằng mũi khoan và không dùng áp lực dư. Mũi khoan có thể cong, dẫn đến bị gãy hoặc mất kiểm soát, gây thương tích cho người. Các cảnh báo phụ thêm u Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nhờ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra điện giật. u Luôn luôn đợi cho máy hoàn toàn ngừng hẳn trước khi đặt xuống. Dụng cụ lắp vào máy có thể bị kẹp chặt dẫn đến việc dụng cụ điện cầm tay bị mất điều khiển. u Kẹp chặt vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng êtô thì vững chắc hơn giữ bằng tay. u Trong trường hợp pin bị hỏng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp. u Không được tháo pin ra. Nguy cơ bị chập mạch. u Pin có thể bị hư hại bởi các vật dụng nhọn như đinh hay tuốc-nơ-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoản mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng. u Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải. Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gắt, lửa, chất bẩn, nước, và sự ẩm ướt. Có nguy cơ nổ và chập mạch. u Không chạm vào bất kỳ dụng cụ hoặc bộ phận vỏ gần kề nào ngay sau khi vận hành. Chúng có thể rất nóng trong quá trình vận hành và gây bỏng. u Dụng cụ gài có thể chặn khi khoan. Giữ dụng cụ điện thật chắc bằng cả hai tay và giữ tư thế đứng cho thích hợp và cân bằng. Bạn có thể mất kiểm soát thông qua dụng cụ điện. u Cẩn thận với công việc phá dỡ bằng máy đục. Các mảnh vỡ của vật liệu phá dỡ rơi xuống có thể gây thương tích cho người xung quanh hoặc chính bạn. u Giữ máy thật chắc bằng cả hai tay trong khi làm việc và luôn luôn giữ tư thế đứng cho thích hợp và cân bằng. Dùng hai tay để điều khiển máy thì an toàn hơn. Bosch Power Tools 1 609 92A 7HR | (04.04.2022)74 | Tiếng Việt

Đảm bảo rằng pin nút áo không ở trong tay trẻ em. Pin nút áo rất nguy hiểm. u Không bao giờ được nuốt pin nút áo hoặc nhét vào các chỗ hở trên cơ thể. Nếu nghi ngờ đã nuốt phải pin nút áo hoặc bị lọt vào một lỗ trên cơ thể, hãy đến bác sỹ ngay lập tức. Việc nuốt pin nút áo có thể dẫn đến bỏng nặng bên trong và dẫn đến tử vong trong vòng 2 giờ. u Khi thay pin nút áo hãy chú ý thay pin đúng cách. Sự nguy hiểm của nổ. u Chỉ sử dụng pin cúc áo được nêu trong hướng dẫn vận hành này. Không sử dụng pin cúc áo khác hoặc một nguồn năng lượng khác. u Không cố sạc lại các pin nút áo và không làm chập mạch pin nút áo. Pin nút áo có thể rò rỉ, phát nổ, cháy và gây thương tích cho người. u Tháo và xử lý các pin nút áo đã tháo xả đúng cách. Các pin nút áo đã tháo xả có thể rò rỉ và do đó gây hư hỏng sản phẩm hoặc gây thương tích cho người. u Không làm quá nhiệt pin nút áo và không ném vào lửa. Pin nút áo có thể rò rỉ, phát nổ, cháy và gây thương tích cho người. u Không phá hủy pin nút áo và không tháo dỡ pin nút áo. Pin nút áo có thể rò rỉ, phát nổ, cháy và gây thương tích cho người. u Không để pin nút áo đã hỏng tiếp xúc với nước. Lithium rò rỉ có thể tạo ra hydro cùng với nước và do đó dẫn đến cháy, nổ hoặc gây thương tích cho người. u Cẩn thận! Nếu sử dụng dụng cụ điện với cổng Bluetooth

có thể gây nhiễu các dụng cụ, thiết bị khác cũng như máy bay và dụng cụ y tế (ví dụ: máy tạo nhịp tim, máy trợ thính). Và cũng không thể loại trừ hoàn toàn những tổn hại cho người và động vật ở môi trường trực diện xung quanh. Không sử dụng dụng cụ điện có kết nối Bluetooth

ở gần những thiết bị y tế, trạm xăng, cơ sở hóa học, các khu vực có nguy cơ gây nổ và các khu vực cháy nổ. Không sử dụng dụng cụ điện có kết nối Bluetooth

trên máy bay. Tránh để máy hoạt động gần cơ thể trong thời gian dài. Biểu tượng chữ Bluetooth ® cũng như biểu tượng ảnh (các logo) do công ty cổ phần Bluetooth SIG đăng ký nhãn hiệu và sở hữu. Công ty trách nhiệm hữu hạn Robert Bosch Power Tools GmbH đã được cấp phép để sử dụng những biểu tượng chữ/biểu tượng ảnh này với sản phẩm của mình. Các Biểu Tượng Các biểu tượng sau đây có khả năng diễn đạt ý nghĩa về cách sử dụng dụng cụ điện cầm tay của bạn. Xin vui lòng ghi nhận các biểu tượng và ý nghĩa của chúng. Sự hiểu đúng các biểu tượng sẽ giúp bạn sử dụng máy một cách tốt và an toàn hơn. Biểu tượng và các ý nghĩa của chúng Ghi dữ liệu được kích hoạt trong dụng cụ gài này. Dụng cụ điện được kết nối với công nghệ Bluetooth

tích hợp Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng. Xin lưu ý các hình minh hoạt trong phần trước của hương dân vận hành. Sử dụng đúng cách Máy được thiết kế để khoan có động tác búa vào bê-tông, gạch và công trình nề, cũng như dành cho công việc đục không nhiều. Cũng tương tự phù hợp để khoan mà không cần va đập vào gỗ, kim loại, sứ và chất dẻo. Máy có bộ phận điều khiển điện tử và quay được chiều phải/trái cũng thích hợp cho việc bắt vít. Dữ liệu và các cài đặt của dụng cụ điện có thể được truyền đi giữa dụng cụ điện và một thiết bị đầu cuối di động từ Bluetooth

Low Energy Module bằng công nghệ vô tuyến Bluetooth

Các bộ phận được minh họa Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh. (1) Đầu cặp mũi khoan SDS plus (2) Phần lắp dụng cụ SDS plus (3) Chụp ngăn bụi (4) Vòng khóa (5) Nút điều chỉnh cho cỡ định độ sâu (6) Nút nhả khóa để sử dụng gạc chọn phương thức hoạt động (7) Gạc Chọn Chế Độ Hoạt Động 1 609 92A 7HR | (04.04.2022) Bosch Power ToolsTiếng Việt | 75 (8) Gạc vặn chuyển đổi chiều quay (9) Công tắc Tắt/Mở (10) Tay nắm (có bề mặt nắm cách điện) (11) Pin

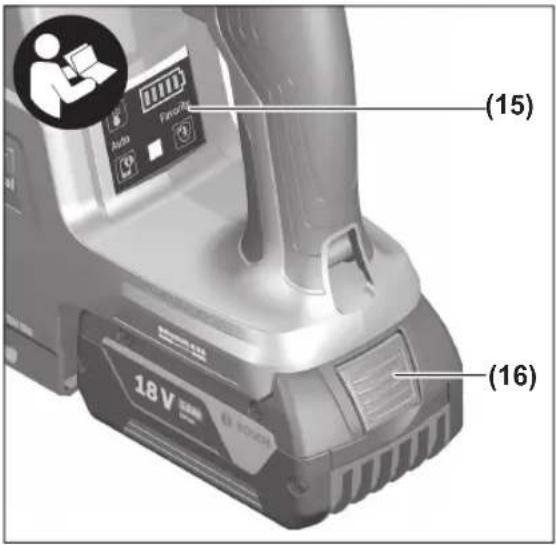

(12) Đèn làm việc (13) Tay nắm phụ (có bề mặt nắm cách điện) (14) Cỡ định độ sâu (15) Giao diện người dùng (16) Nút tháo pin

(17) Hiển thị Trạng thái dụng cụ điện (Giao diện người dùng) (18) Đèn báo trạng thái nạp pin (Giao diện người dùng) (19) Hiển thị Chế độ ngắt nhanh (Giao diện người dùng) (20) Nút chọn chế độ làm việc (Giao diện người dùng) (21) Hiển thị Smartphone (Giao diện người dùng) (22) Hiển thị chế độ làm việc (Giao diện người dùng) (23) Hiển thị nhiệt độ (Giao diện người dùng) (24) Phần lắp đầu gài phổ thông với chuôi SDS plus

a) Phụ tùng được trình bày hay mô tả không phải làmột phần của tiêu chuẩn hàng hóa được giao kèmtheo sản phẩm. Bạn có thể tham khảo tổng thểcác loại phụ tùng, phụ kiện trong chương trìnhphụ tùng của chúng tôi. Thông số kỹ thuật Búa khoan dùng pin GBH 187-LI Mã số máy 3611J230.. Điện thế danh định V= 18 Tốc độ danh định – Chiều quay phải min

0–980 – Chiều quay trái min

0–4350 Năng lượng va đập của từng hành trình dựa theo EPTA-Procedure 05:2016 J 2,4 Phần lắp dụng cụ SDS plus Ø lỗ khoan tối đa – Bê tông

kg 3,4–4,3 Búa khoan dùng pin GBH 187-LI Nhiệt độ môi trường được khuyến nghị khi sạc °C 0...+35 Nhiệt độ môi trường cho phép trong quá trình vận hành

và trong quá trình lưu trữ °C –20...+50 Pin được khuyên dùng GBA 18V... (≥4.0 Ah) ProCORE18V 8.0Ah/12.0Ah Thiết bị nạp được giới thiệu GAL 18... GAX 18... GAL 36... Truyền dữ liệu Bluetooth

Phạm vi tín hiệu tối đa m 30

Khoảng tần số đã dùng MHz 2400–2483,5 Công suất đầu ra mW <1 Nguồn cung năng lượng Bluetooth

Low Energy Module Pin cúc áo Ắc quy 3-V- Lithium, CR2450 Tuổi thọ của pin cúc áo khoảng. Năm 5 A) Được đo ở 20−25°C với pinProCORE18V 12.0Ah.B) Công suất tối ưu với đường kính khoan6−14mmC) tùy vào loại pin lốc đang sử dụngD) hiệu suất giới hạn ở nhiệt độ <0°CE) Các thiết bị di động đầu cuối phải tương thích với cácthiết bị Bluetooth

Low Energy (Phiên bản 4.2) và phảihỗ trợ chế độ Generic Access Profile (GAP).F) Phạm vi có thể biến đổi mạnh tùy thuộc vào điều kiệnbên ngoài, bao gồm thiết bị thu nhận được dùng.Trong các phòng kín và qua các rào chắn kim loại (vídụ tường, giá, va li, v.v.) phạm vi Bluetooth

có thểnhỏ hơn. Pin Bosch mua dụng cụ điện chạy pin không có pin. Dù pin được bao gồm trong phạm vi giao hàng của dụng cụ điện, bạn có thể tháo bao gì. Sạc pin u Chỉ sử dụng bộ sạc được đề cập trong dữ liệu kỹ thuật. Chỉ những bộ sạc này phù hợp cho dụng cụ điện cầm tay của bạn có sử dụng pin Li-Ion. Hướng dẫn: Pin Lithium-ion được giao một phần do các quy định vận tải quốc tế. Để bảo đảm đầy đủ điện dung, nạp điện hoàn toàn lại cho pin trước khi sử dụng cho lần đầu tiên. Bosch Power Tools 1 609 92A 7HR | (04.04.2022)76 | Tiếng Việt Lắp pin Hãy đẩy pin đã sạc vào giá gắn pin cho đến khi nó vào khớp. Tháo pin ra Để tháo pinbạn hãy ấn nút mởkhóa pin và kéo pin ra. Không dùng sức. Pin có 2 mức khóa, có nhiệm vụ ngăn ngừa pin bị rơi ra do vô ý bấm phải nút tháo pin. Cứ khi nào pin còn được lắp trong dụng cụ điện, nó vẫn được giữ nguyên vị trí nhờ vào một lò xo. Đèn báo trạng thái nạp pin Các đèn LED màu xanh của màn hình hiển thị tình trạng sạc pin chỉ ra tình trạng sạc của pin. Vì lý do an toàn, ta chỉ có thể kiểm tra trạng thái của tình trạng nạp điện khi máy đã ngừng hoạt động hoàn toàn. Để hiển thị tình trạng nạp, bạn hãy nhấn nút để hiển thị mức sạc hoặc . Điều này cũng có thể thực hiện khi ắc quy được tháo ra. Đèn LED không sáng sau khi nhấn nút để hiển thị mức sạc có nghĩa là pin bị hỏng và phải được thay thế. Mức sạc pin cũng được hiển thị trên giao diện người dùngHiển thị trạng thái. Kiểu pin GBA 18V... LED Điện dung Đèn sáng liên tục 3× màu xanh lá 60–100% Đèn sáng liên tục 2× màu xanh lá 30–60% Đèn sáng liên tục 1× màu xanh lá 5–30% Đèn nhấp nháy 1× màu xanh

0–5% Kiểu pin ProCORE18V... LED Điện dung Đèn sáng liên tục 5x màu xanh lá 80–100% Đèn sáng liên tục 4x màu xanh lá 60–80% Đèn sáng liên tục 3x màu xanh lá 40–60% Đèn sáng liên tục 2x màu xanh lá 20–40% LED Điện dung Đèn sáng liên tục 1x màu xanh lá 5–20% Đèn nhấp nháy 1x màu xanh

0–5% Các Khuyến Nghị về Cách Bảo Dưỡng Tốt Nhất cho Pin Bảo vệ pin hợp khối tránh sự ẩm ướt và nước. Chỉ bảo quản pin trong tầm nhiệt độ nằm giữa −20°C và 50°C. Không để pin trong ô tô vào mùa hè. Thỉnh thoảng làm sạch các khe thông gió của pin bằng cách dùng một cái cọ khô, mềm và sạch. Sự giảm sút đáng kể thời gian hoạt động sau khi nạp điện chỉ rõ rằng pin hợp khối đã hết công dụng và phải được thay. Qui trình hoạt động được chia ra làm hai giai đoạn. Sự lắp vào u Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. Tay nắm phụ u Chỉ vận hành máy của bạn khi đã gắn tay nắm phụ (13). u Đảm bảo tay nắm phụ luôn được siết chặt. Bạn có thể mất kiểm soát thông qua dụng cụ điện khi làm việc. Xoay tay nắm phụ (xem hình A) Bạn có thể xoay tay nắm phụ (13) tùy ý, để có tư thế làm việc an toàn và ít mỏi. – Xoay phần tay cầm dưới của tay nắm phụ (13) ngược chiều kim đồng hồ và xoay tay nắm phụ (13) vào vị trí mong muốn. Sau đó xoay mẩu tay cầm dưới của tay cầm phụ (13) theo chiều kim đồng hồ để siết chặt. Hãy lưu ý rằng nẹp định vị của tay nắm phụ được đặt trong rãnh nằm trên vỏ máy đúng như chủ định. Thay Dụng Cụ Chụp bảo vệ ngăn bụi (3) giúp ngăn cản phần lớn sự xâm nhập của bụi khoan vào dụng cụ trong thời gian hoạt động. Khi lắp dụng cụ vào, hãy lưu ý rằng chụp bảo vệ ngăn bụi (3) không bị làm hư hỏng. u Thay chụp ngăn bụi bị hỏng ngay lập tức. Chúng tôi khuyến nghị việc thay thế này do một đại lý phục vụ hậu mãi thực hiện. 1 609 92A 7HR | (04.04.2022) Bosch Power ToolsTiếng Việt | 77 Thay đổi dụng cụ (SDS-plus) Thay dụng cụ gài SDS-plus (xem hình B1) Mâm cặp khoan SDS‑plus cho phép thay đổi dụng cụ khoan được đơn giản và tiện lợi mà không cần tới các dụng cụ phụ trợ khác. – Làm sạch và thoa một lớp mỏng dầu bôi trơn lên chuôi của dụng cụ. – Lắp dụng cụ vào bằng cách xoay vặn dụng cụ vào ổ lắp dụng cụ cho đến khi tự ăn vào khớp. – Kiểm tra xem đã cài chắc chưa bằng cách kéo thử dụng cụ ra. Theo như yêu cầu của hệ thống, dụng cụ khoan SDS‑plus có thể chuyển động tự do. Điều này tạo ra sự đảo tỏa tròn khi chạy không tải ở một mức nào đó. Việc này không làm ảnh hưởng đến độ chính xác của lỗ khoan, vì mũi khoan định tâm của chính nó trong khi khoan. Tháo dụng cụ gài SDS-plus (xem Hình B2) – Đẩy vòng khóa (4) về phía sau và tháo phụ tùng. Hút Dăm/Bụi Mạt bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp. Một số mạt bụi cụ thể, ví dụ như bụi gỗ sồi hay đấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng. – Tạo không khí thông thoáng nơi làm việc. – Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2. Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công. u Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa. Vận Hành Bắt Đầu Vận Hành Điều chỉnh chế độ vận hành Bằng công tắc dừng xoay/dừng đập (7) hãy chọn chế độ vận hành của dụng cụ điện. – Hãy nhấn nút mở khóa (6) để thay đổi chế độ vận hành và xoay công tắc dừng xoay/dừng đập (7) vào vị trí mong muốn, đến khi vào khớp. Hướng dẫn: Chỉ thay đổi chế độ vận hành khi dụng cụ điện tắt! Nếu không, máy có thể bị làm hỏng. Vị trí khoan búa rên vê‑tông hoặc đá Vị trí Khoan thường không đập trên gỗ, kim loại, gốm và nhựa cũng như để bắt vít Vị trí Vario-Lock để điều chỉnh vị trí đục Tại vị trí này công tắc dừng xoay/dừng đập (7) không khớp. Vị trí đục Điều chỉnh hướng xoay (xemHìnhC) Với gạc vặn chuyển đổi chiều quay (8) bạn có thể thay đổi hướng xoay của dụng cụ điện. Tuy nhiên, việc này không thực hiện được khi công tắc Tắt/Mở được nhấn (9). u Chỉ kích hoạt gạc vặn chuyển đổi chiều quay(8) khi dụng cụ điện đã ngừng chạy. Luôn luôn chỉnh đặt chiều quay để khoan búa, khoan thường và đục về chiều quay phải. – Quay phải: Để khoan hay bắt vít, đẩy gạc vặn chuyển đổi chiều quay (8) sang trái đến cữ chặn. – Xoay ngược chiều kim đồng hồ: Để nới lỏng hoặc tháo các vít và đai ốc hãy nhấn gạc vặn chuyển đổi chiều quay (8) sang bên phải cho tới cữ chặn. Bật/tắt – Để bật dụng cụ điện cầm tay, bạn hãy nhấn công tắc Tắt/Mở (9). Đèn làm việc (12) bật sáng khi công tắc Tắt/Mở được nhấn nhẹ hoặc nhấn hết cỡ (9) và cho phép chiếu sáng khu vực làm việc ở các điều kiện chiếu sáng kém. – Để tắt dụng cụ điện, hãy nhả công tắc Tắt/Mở (9). Đối với khi ở nhiệt độ thấp, máy đạt đến hết công suất búa/đập chỉ sau một khoảng thời gian nhất định. Chỉnh đặt Tốc độ/Tần suất Đập Bạn có thể liên tục điều chỉnh tốc độ/tần suất đập của dụng cụ điện đang bật tùy theo mức độ bấm công tắc Tắt/Mở mạnh hay nhẹ (9). Bấm nhẹ công tắc Tắt/Mở (9) sẽ cho tốc độ/tần suất đập thấp. Lực áp mạnh hơn lên công tắc làm tăng tốc độ và tần suất đập. Bạn có thể điều chỉnh số vòng quay trên giao diện người dùng hoặc bằng ứng dụng Smartphone . Bosch Power Tools 1 609 92A 7HR | (04.04.2022)78 | Tiếng Việt Thay Đổi Vị Trí Đục (Khóa nhiều vị trí) Bạn có thể khóa mũi đục vào các vị trí. Nhờ như vậy, ta có thể tạo tư thế thao tác tốt nhất cho từng ứng dụng. – Lắp mũi đục vào trong ổ lắp dụng cụ. – Vặn công tắc dừng xoay/dừng đập (7) vào vị trí „Khóa nhiều vị trí“. – Xoay phần lắp dụng cụ về vị trí đục theo yêu cầu. – Vặn công tắc dừng xoay/dừng đập (7) vào vị trí „Đục“. Giá đỡ dụng cụ được khóa. – Để đục, chỉnh đặt chiều quay về chiều quay phải. Giao diện người dùng (xem hìnhD) Giao diện người dùng (15) dùng để chọn chế độ làm việc cũng như hiển thị tình trạng của dụng cụ điện. Hiển thị trạng thái Đèn báo trạng thái nạp pin (Giao diện người dùng) (18) Ý nghĩa/Nguyên nhân Cách khắc phục xanh lục (2 đến 5 vạch) Pin được sạc – vàng (1 vạch) Pin gần cạn Thay hoặc sạc pin sớm đỏ (1 vạch) Bộ nguồn cạn điện Thay hoặc sạc pin Hiển thị nhiệt độ(23) Ý nghĩa/Nguyên nhân Cách khắc phục Vàng Nhiệt độ hoạt động của pin hoặc của dụng cụ điện tăng rõ rệt, công suất bị giảm Hãy để nguội dụng cụ điện hoặc thay pin bị quá nhiệt Màu đỏ Nhiệt độ hoạt động của pin hoặc của dụng cụ điện bị vượt quá, dụng cụ điện được tắt để bảo vệ Hãy để nguội dụng cụ điện hoặc thay pin bị quá nhiệt Hiển thị trạng thái dụng cụ điện(17) Ý nghĩa/Nguyên nhân Cách khắc phục Màu xanh lá Trạng thái OK – Vàng Đạt nhiệt độ tới hạn hoặc ắc quy gần cạn Để nguội dụng cụ điện, thay hoặc sạc ắc quy Màu đỏ Dụng cụ điện bị quá nhiệt hoặc ắc quy cạn Để nguội dụng cụ điện, thay hoặc sạc ắc quy Màu đỏ Công tắc dừng xoay/dừng đập được nhấn trong khi vận hành Tắt dụng cụ điện và bật lại Động cơ bị chặn, pin yếu Sạc pin hoặc sử dụng kiểu pin được khuyến nghị Lỗi chung – Tắt dụng cụ điện và bật lại hoặc tháo pin và lắp lại Nếu vẫn xuất hiện lỗi: – Hãy gửi dụng cụ điện tới bộ phận dịch vụ khách hàng nhấp nháy đỏ – kết hợp với hiển thị chế độ ngắt nhanh (19) Chế độ ngắt nhanh được kích hoạt Tắt dụng cụ điện và bật lại Nháy xanh dương Dụng cụ điện được kết nối với thiết bị đầu cuối di động qua Bluetooth

hoặc các cài đặt được truyền

1 609 92A 7HR | (04.04.2022) Bosch Power ToolsTiếng Việt | 79 Hiển thị trạng thái Smartphone (21) Ý nghĩa/Nguyên nhân Cách khắc phục Trắng Có các thông tin quan trọng (ví dụ cảnh báo nhiệt độ) Hãy đọc thông báo trên Smartphone Chọn chế độ làm việc Hãy nhấn nút (20) liên tục để chọn chế độ làm việc cho đến khi chế độ làm việc do bạn mong muốn bật sáng. Lưu ý: Trong chế độ làm việc Favorite các chức năng được cấu hình bằng ứng dụng Smartphone, trong các chế độ làm việc Auto các chức năng được thiết lập trước. Hiển thị chế độ làm việc (22) Chức năng chiếu sáng Trong chế độ làm việc Auto dụng cụ điện đạt được công suất tối đa. – 100% tốc độ tối đa – Chế độ ngắt nhanh (Kickback Control) chiếu sáng Trong chế độ làm việc Favorite dụng cụ điện có thể được cấu hình riêng bằng ứng dụng Smartphone. – Tốc độ có thể được cấu hình theo nhiều cấp đoạn cho các ứng dụng khác nhau: tốc độ thấp/trung bình/cao (100% tốc độ tối đa) Hướng Dẫn Sử Dụng u Dụng cụ điện lắp Bluetooth

Low Energy Module được trang bị giao diện vô tuyến. Hãy chú ý các giới hạn địa điểm hoạt động ví dụ như trên máy bay hoặc bệnh viện. u Trong các vùng mà công nghệ vô tuyến Bluetooth ®không được phép sử dụng, bạn phải tắt Bluetooth ® Low Energy Module qua ứng dụng. Điều chỉnh độ sâu lỗ khoan (xem Hình E) Nhờ chốt chặn độ sâu (14), bạn có thể xác định được độ sâu lỗ khoan X mong muốn. – Bấm nút điều chỉnh cỡ định độ sâu (5) và điều chỉnh cỡ định độ sâu trên tay nắm phụ (13). Rãnh trên cỡ định độ sâu (14) phải hướng lên trên. – Hãy đẩy dụng cụ gài SDS-plus vào khe cắm dụng cụ cho tới cữ chặn (2). Nếu không, sự chuyển dịch của dụng cụ khoan SDS‑plus có thể dẫn đến sự điều chỉnh sai độ sâu khoan. – Kéo chốt chặn độ sâu ra xa sao cho khoảng cách giữa mũi khoan và đầu chốt chặn độ sâu phù hợp với độ sâu lỗ khoan mong muốn X. Khớp Ly Hợp Chống Quá Tải u Nếu dụng cụ lắp trong máy bị kẹt hay kẹp, lực truyền động đến trục khoan bị ngăn lại. Luôn giữ chặt dụng cụ điện bằng hai tay và đứng vững vì khi dụng cụ hoạt động sẽ phát sinh lực. u Hãy tắt dụng cụ điện và tháo dụng cụ gài nếu dụng cụ điện bị vướng. Khi mở máy mà dụng cụ ứng dụng bị kẹt cứng, lực xoắn vặn cao có thể xảy ra. Chế độ ngắt nhanh (Kickback Control) Chế độ ngắt nhanh (Kickback Control) sẽ cung cấp cách kiểm soát dụng cụ điện tốt hơn và qua đó làm tăng mức độ bảo vệ người dùng so với các dụng cụ điện không có Kickback Control. Ở những vòng quay đột ngột và không thể đoán trước của dụng cụ điện, dụng cụ điện sẽ tắt trục máy khoan, hiển thị ngắt nhanh (19) sáng lên và đèn làm việc (12) nhấp nháy. Khi chế độ ngắt nhanh được kích hoạt, hiển thị trạng thái (17) nhấp nháy đỏ. – Để khởi động lại hãy thả nút bật tắt (9) và nhấn lại lần nữa. Lắp đầu chìa vặn vít (xem Hình F) u Chỉ đặt dụng cụ điện đã tắt lên đai ốc/vít. Dụng cụ đang quay có thể bị tuột ra. Để sử dụng đầu chìa vặn vít bạn cần có phần lắp đầu gài phổ thông (24) với chuôi tiếp hợp SDS‑plus (Phụ kiện). – Làm sạch cán chuôi của chuôi tiếp hợp và bôi một lớp mỏng dầu bôi trơn lên. – Lắp phần lắp đầu gài phổ thông bằng động tác xoay vào trong phần lắp dụng cụ cho đến khi được tự động khóa lại. – Kiểm tra hiệu quả khóa bằng cách kéo thử phần lắp đầu gài phổ thông ra. – Lắp đầu gài vặn vít vào trong phần lắp đầu gài phổ thông. Chỉ sử dụng đầu gài vặn vít vừa với đầu vít. Bosch Power Tools 1 609 92A 7HR | (04.04.2022)80 | Tiếng Việt – Để tháo phần lắp đầu gài phổ thông hãy đẩy vòng Khóa (4) ra phía sau và tháo phần lắp đầu gài phổ thông (24) ra khỏi phần lắp dụng cụ. Các chức năng kết nối Các điều kiện của hệ thống để sử dụng ứng dụng Các điều kiện của hệ thống Thiết bị đầu cuối di động (Máy tính bảng, Điện thoại thông minh) Android5.1 (và cao hơn) iOS10 (và cao hơn) Cài đặt và thiết lập ứng dụng Để có thể sử dụng chức năng kết nối, trước hết bạn phải cài đặt ứng dụng – tùy theo thiết bị đầu cuối. – Tải ứng dụng qua kho ứng dụng tương ứng (AppleApp Store, Google Play Store). Lưu ý: Cần phải có tài khoản người dùng ở kho ứng dụng tương ứng. Tên ứng dụng iOS Android Bosch Toolbox Tên ứng dụng Bosch BeConnected – Sau đó, chọn thuộc tính mục con MyTools hoặc Connectivity trong ứng dụng. – Màn hình hiển thị của thiết bị đầu cuối di động cho biết các bước tiếp theo để kết nối dụng cụ điện với thiết bị đầu cuối. Truyền dữ liệu qua Bluetooth

Low Energy Module gửi một tín hiệu thường xuyên. Tùy thuộc vào môi trường xung quanh mà cần có nhiều khoảng thời gian truyền, trước khi dụng cụ điện được nhận diện. Nếu dụng cụ điện không được nhận diện, hãy kiểm tra điều sau đây: – Khoảng cách tới thiết bị đầu cuối di động có lớn không? Hãy giảm khoảng cách giữa thiết bị đầu cuối di động và dụng cụ điện. – Pin cúc áo của Bluetooth

Low Energy Module tích hợp quá yếu hoặc cạn? Hãy liên hệ với trung tâm dịch vụ khách hàng được ủy quyền của dụng cụ điện Bosch để thay thế pin cúc áo. – Tắt Bluetooth

trên thiết bị di động đầu cuối và bật lại. Kiểm tra xem dụng cụ điện hiện có được nhận diện không. Các chức năng kết hợp với dụng cụ điện Các chức năng kết nối sau đây của dụng cụ điện sẽ khả dụng khi kết hợp với Bluetooth ® Low Energy Module : – Đăng ký và cá nhân hóa – Kiểm tra trạng thái, phát các thông báo cảnh báo – Các thông tin và cài đặt chung – Quản lý – Điều chỉnh cài đặt truyền Bluetooth

cho chế độ làm việc Favorite Bảo Dưỡng và Bảo Quản Bảo Dưỡng Và Làm Sạch u Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. u Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch. u Thay chụp ngăn bụi bị hỏng ngay lập tức. Chúng tôi khuyến nghị việc thay thế này do một đại lý phục vụ hậu mãi thực hiện. – Hãy làm sạch phần lắp dụng cụ (2) sau khi dùng. Thay thế pin cúc áo tích hợp Bluetooth

Low Energy Module gồm một pin nút áo. Nếu pin cúc áo yếu hoặc cạn, bạn sẽ được thông báo qua Bosch Toolbox. Thay pin cúc áo phải do đại lý được ủy nhiệm dịch vụ hàng sau khi bán dụng cụ điện cầm tay Bosch tiến hành. u Lưu ý: Luôn thay thế pin nút áo bằng pin nút áo cùng loại. Sự nguy hiểm của nổ. u Tháo và xử lý các pin nút áo đã tháo xả đúng cách. Các pin nút áo đã tháo xả có thể rò rỉ và do đó gây hư hỏng sản phẩm hoặc gây thương tích cho người. Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng 1 609 92A 7HR | (04.04.2022) Bosch Power ToolsTiếng Việt | 81 thay thế cũng có thể tra cứu theo dưới đây: www.bosch-pt.com Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện. Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa. Việt Nam CN CÔNG TY TNHH BOSCH VIÊT NAM TAI TP.HCM Tâng 14, Ngôi Nhà Đức, 33 Lê Duẩn Phương Bến Nghé, Quân 1, Thanh Phô Hô Chi Minh Tel.: [phone] Fax: [phone] Hotline: [phone] Email: [e-mail] www.bosch-pt.com.vn www.baohanhbosch-pt.com.vn Xem thêm địa chỉ dịch vụ tại: www.bosch-pt.com/serviceaddresses Vận chuyển Pin Li-Ion được khuyến nghị là đối tượng phải tuân theo các qui định của Pháp Luật về Hàng Hóa Nguy Hiểm. Người sử dụng có thể vận chuyển pin hợp khối bằng đường bộ mà không cần thêm yêu cầu nào khác. Khi được vận chuyển thông qua bên thứ ba (vd. vận chuyển bằng đường hàng không hay đại lý giao nhận), phải tuân theo các yêu cầu đặc biệt về đóng gói và dán nhãn. Phải tham vấn chuyên gia về hàng hóa nguy hiểm khi chuẩn bị gói hàng. Chỉ gửi pin hợp khối khi vỏ ngoài không bị hư hỏng. Dán băng keo hay che kín các điểm tiếp xúc hở và đóng gói pin hợp khối theo cách sao cho pin không thể xê dịch khi nằm trong bao bì. Ngoài ra, xin vui lòng chấp hành các qui định chi tiết có thể được bổ sung thêm của quốc gia. Sự thải bỏ Dụng cụ điện, pin, phụ kiện và bao bì cần được tái sử dụng theo quy định về môi trường. Bạn không được ném dụng cụ điện và pin vào thùng rác gia đình! Pin/ắc quy: Li-Ion: Tuân thủ những hướng dẫn trong phần vận chuyển (xem „Vận chuyển“, Trang81). Bosch Power Tools 1 609 92A 7HR | (04.04.2022)82 | يبرع
