用户手册 GBH 18V24 C Professional BOSCH

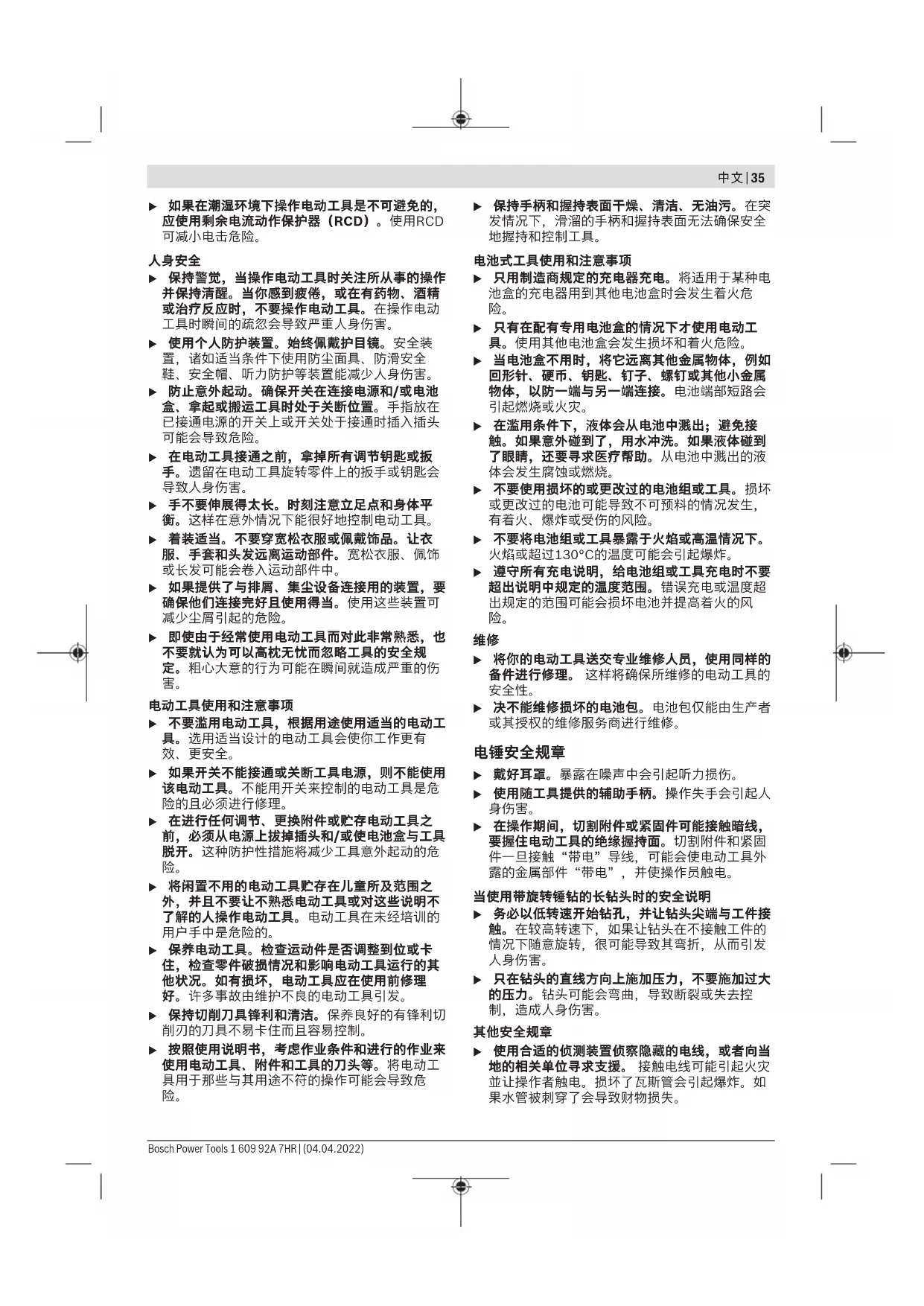

阅读所有警告和所有说明! 不遵照以下警告和说明会导致电

击、着火和 / 或严重伤害。

保存所有警告和说明书以备查阅。

在所有下列的警告中术语"电动工具"指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

工作场地的安全

• 保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
  不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
  让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制。

电气安全

▶ 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险。
▶ 不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。
▶ 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险。
当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。

如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用RCD可减小电击危险。

人身安全

保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
▶ 手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具。
着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。
▶ 如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险。
即使由于经常使用电动工具而对此非常熟悉，也不要就认为可以高枕无忧而忽略工具的安全规定。粗心大意的行为可能在瞬间就造成严重的伤害。

电动工具使用和注意事项

不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断工具电源，则不能使用该电动工具。不能用开关来控制的电动工具是危险的且必须进行修理。
▶ 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。
保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发。
▶ 保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。

保持手柄和握持表面干燥、清洁、无油污。在突发情况下，滑溜的手柄和握持表面无法确保安全地握持和控制工具。

电池式工具使用和注意事项

▶ 只用制造商规定的充电器充电。将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
▶ 只有在配有专用电池盒的情况下才使用电动工具。使用其他电池盒会发生损坏和着火危险。
当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以防一端与另一端连接。电池端部短路会引起燃烧或火灾。
在滥用条件下，液体会从电池中溅出；避免接触。如果意外碰到了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。从电池中溅出的液体会发生腐蚀或燃烧。
不要使用损坏的或更改过的电池组或工具。损坏或更改过的电池可能导致不可预料的情况发生，有着火、爆炸或受伤的风险。
不要将电池组或工具暴露于火焰或高温情况下。火焰或超过130℃的温度可能会引起爆炸。
遵守所有充电说明，给电池组或工具充电时不要超出说明中规定的温度范围。错误充电或温度超出规定的范围可能会损坏电池并提高着火的风险。

维修

将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将确保所维修的电动工具的安全性。
▶ 决不能维修损坏的电池包。电池包仅能由生产者或其授权的维修服务商进行维修。

电锤安全规章

▶ 戴好耳罩。暴露在噪声中会引起听力损伤。
▶ 使用随工具提供的辅助手柄。操作失手会引起人身伤害。
在操作期间，切割附件或紧固件可能接触暗线，要握住电动工具的绝缘握持面。切割附件和紧固件一旦接触“带电”导线，可能会使电动工具外露的金属部件“带电”，并使操作员触电。

当使用带旋转锤钻的长钻头时的安全说明

务必以低转速开始钻孔，并让钻头尖端与工件接触。在较高转速下，如果让钻头在不接触工件的情况下随意旋转，很可能导致其弯折，从而引发人身伤害。
▶ 只在钻头的直线方向上施加压力，不要施加过大的压力。钻头可能会弯曲，导致断裂或失去控制，造成人身伤害。

其他安全规章

使用合适的侦测装置侦察隐藏的电线，或者向当地的相关单位寻求支援。接触电线可能引起火灾并让操作者触电。损坏了瓦斯管会引起爆炸。如果水管被刺穿了会导致财物损失。

36|中文

等待电动工具完全静止后才能够放下机器。机器上的工具可能在工作中被夹住，而令您无法控制电动工具。
▶ 固定好工件。使用固定装置或老虎钳固定工件，会比用手持握工件更牢固。
如果充电电池损坏或者未按照规定使用，充电电池中会散发出有毒蒸汽。充电电池可能会燃烧或爆炸。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蒸汽会刺激呼吸道。
▶ 切勿打开充电电池。可能造成短路。
钉子、螺丝刀等尖锐物品或外力作用可能会损坏充电电池。有可能出现内部短路、蓄电池燃烧、发出烟雾、爆炸或过热。
▶ 只能将此充电电池用在制造商的产品中。这样才能确保充电电池不会过载。

保护充电电池免受高温（例如长期阳光照射）、火焰、脏污、水和湿气的侵害。有爆炸和短路的危险。

切勿直接触摸运行后的工具刀头或相邻的壳体部件。它们可能在运行期间变得很热，从而导致起火燃烧。
工具刀头可能会在钻孔时卡住。确保站稳并使用双手握紧电动工具。否则您可能失去对电动工具的控制。
▶ 使用凿头进行破碎工作时请务必小心。从破碎材料上掉落的碎屑可能会伤到周围人员或您自己。
▶ 工作时要使用双手握紧电动工具并确保站稳。使用双手才能够稳定地操作电动工具。

警告

请确保儿童远离纽扣电池。纽扣电池存在安全隐患。

切勿吞咽纽扣电池或使其进入人体。若怀疑吞咽了纽扣电池或电池进入了人体，请立即就医。吞咽纽扣电池可在2小时内造成严重的内部灼伤，甚至死亡。
更换纽扣电池时要注意采用正确的更换方式。有爆炸的危险。
请只使用本用户手册中提及的纽扣电池。请勿使用其他纽扣电池或其他电源。
切勿尝试为纽扣电池充电，切勿短接纽扣电池。纽扣电池可能会泄漏、爆炸、燃烧和造成人身伤害。
请拆下电量耗尽的纽扣电池并对其做恰当的废弃物处理。电量耗尽的纽扣电池可能会泄漏，从而损坏产品或造成人身伤害。
纽扣电池不得过热，不可弃置于火中。纽扣电池可能会泄露、爆炸、燃烧和造成人身伤害。
▶ 不得损坏且不得拆解纽扣电池。纽扣电池可能会泄露、爆炸、燃烧和造成人身伤害。

损坏的纽扣电池不得与水接触。溢出的锂离子遇水会产生氢气，从而导致火灾、爆炸或人身伤害。
注意！在使用有蓝牙功能的电动工具时，其他装置和设备、飞机和医疗器械（例如心脏起搏器、助听器）可能会出现故障。同样不能完全排除周围的人和动物会受到伤害。请不要在医疗设备、加油站、化工厂、有爆炸危险的地区附近和在爆破区内使用有蓝牙蓝牙功能的电动工具。请勿在飞机上使用有蓝牙功能的电动工具。请避免在身体附近较长时间使用。

蓝牙®文字标记和图形符号（标志）是Bluetooth SIG公司的注册商标和财产。Robert Bosch Power Tools GmbH根据许可使用这些文字标记/图形符号。

图标

以下符号可以帮助您正确地使用本电动工具。请牢记各符号和它们的代表意思。正确了解各符号的代表意思，可以帮助您更有把握更安全地操作本电动工具。

图标及其含义

数据记录功能在本电动工具上已激活。

内置蓝牙技术的联网电动工具

产品和性能说明

请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。

请注意本使用说明书开头部分的图示。

按照规定使用

本电动工具可以在混凝土、砖墙、和石材上进行震动钻，而且也具备了简单的凿削功能。另外也适合在木材、金属、陶材和塑料上进行无冲击钻孔。有电子调节装置和正反转功能的电动工具也能够拧转螺丝。

内置蓝牙低能耗模块通过蓝牙无线技术在电动工具和移动终端设备之间传输电动工具的数据和设置。

插图上的机件

机件的编号和电动工具详解图上的编号一致。

(1) SDS-plus钻夹头
(2) SDS-plus工具夹头
(3) 防尘盖
(4) 锁定套筒

(5) 深度尺调节键

(6) 冲击/转动停止开关的解锁按键

(7) 冲击/转动停止开关

(8) 正逆转开关

(9) 起停开关

(10) 手柄（绝缘握柄）

(11) 充电电池 a)

(12) 工作灯

(13) 辅助手柄（绝缘握柄）

(14) 限深器

(15) 用户界面

(16) 充电电池的解锁按钮 a)

(17) 电动工具状态指示灯（用户界面）

(18) 充电电池电量显示（用户界面）

(19) 快速关断功能指示灯（用户界面）

(20) 工作模式选择键（用户界面）

(21) 智能手机指示灯（用户界面）

(22) 工作模式指示灯（用户界面）

(23) 温度指示灯（用户界面）

(24) 带SDS-plus接头柄的通用杆 a)

a) 图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。

技术参数

无绳电锤		GBH 187-LI
物品代码		3611 J230..
额定电压	伏特=18
额定转速
-正转	转/分钟	0-980
-反转	转/分钟	0-980
冲击次数 ^A)	转/分钟	0-4350
单一冲击强度符合EPTA-Procedure 05:2016的规定	焦耳	2.4
工具夹头		SDS plus
最大钻孔直径
-混凝土 ^B)	毫米	24
-钢	毫米	13
-木材	毫米	30
重量符合EPTA-Procedure 01:2014 ^C)	公斤	3.4至4.3
充电时建议的环境温度	摄氏度	0至+35
工作时和存放时允许的环境温度 ^D)	摄氏度	-20至+50
推荐的充电电池		GBA 18V... (≥4.0安培小时)ProCORE18V8.0Ah/12.0Ah

无绳电锤	GBH 187-LI
推荐的充电器	GAL 18...GAX 18...GAL 36...

数据传输

蓝牙		蓝牙4.2 (低能耗)
信号最大作用距离	米	30
使用的频率范围	兆赫	2400至2483.5
输出功率	毫瓦	<1
蓝牙低能耗模块电源
纽扣电池		3伏锂电池, CR 2450
纽扣电池使用寿命约	年	5

A) 在20-25摄氏度的条件下带充电电池ProCORE18V 12.0Ah测得
B) 钻孔直径6-14毫米的最佳功率
C) 视所使用的充电电池而定
D) 温度<0 摄氏度时功率受限
E) 移动终端设备必须可与蓝牙®低能耗装置（版本4.2）兼容并支持通用访问配置（GAP）。
F）根据外部条件包括所用接收设备的不同，覆盖范围会有很大差别。在封闭的室内以及由于金属障碍物（如墙壁、台架、箱子等），蓝牙 ^① 覆盖范围可能明显缩小。

充电电池

Bosch也销售不带充电电池的充电式电动工具。您可以在包装上查看电动工具的供货范围内是否包含充电电池。

为充电电池充电

请只使用在技术参数中列出的充电器。只有这些充电器才适用于本电动工具上的锂离子电池。

提示：鉴于国际运输规定，锂离子充电电池在交货时只完成部分充电。首度使用电动工具之前，必须先充足充电电池的电以确保充电电池的功率。

安装充电电池

将充好电的充电电池推入电池座，直到嵌入。

取出充电电池

如需取下充电电池，则请按压解锁按钮，然后拔出充电电池。在此过程中请勿过度用力。

充电电池具备双重锁定功能，即使不小心触动了充电电池的解锁按钮，充电电池也不会从机器中掉落下来。只要充电电池安装在电动工具中，就会被弹簧固定在其位置上。

充电电池电量指示灯

充电电池电量指示灯的绿色LED灯显示充电电池的电量。基于安全原因，只能在电动工具静止时检查充电电池的电量。

按压充电电量指示灯按键或，来显示充电电量。也可以在充电电池取下时操作。

38|中文

如果按压充电电量指示灯按键后没有LED灯亮起，则说明充电电池损坏，必须进行更换。

用户界面上也会显示充电电池的电量状态指示灯。

充电电池型号GBA 18V...

LED电量

3个绿灯长亮 60-100 %

2个绿灯长亮 30-60 %

1个绿灯长亮 5-30 %

1个绿灯闪烁 0-5 %

充电电池型号ProCORE18V...

LED电量

5个绿灯长亮 80-100 %

4个绿灯长亮 60-80 %

3个绿灯长亮 40-60 %

2个绿灯长亮 20-40 %

1个绿灯长亮 5-20 %

1个绿灯闪烁 0-5 %

如何正确地使用充电电池

保护充电电池，避免湿气和水分渗入。

充电电池必须储存在-20℃至50℃的环境中。夏天不得将充电电池搁置在汽车中。

不定时地使用柔软，清洁而且乾燥的毛刷清洁充电电池的通气孔。

充电后如果充电电池的使用时间明显缩短，代表充电电池已经损坏，必须更换新的充电电池。

请注意有关作废处理的规定。

安装

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。

辅助手柄

▶ 操作电动工具时务必使用辅助手柄 (13)。
▶ 务必确保辅助手柄已牢牢拧紧。否则您可能在工作时失去对电动工具的控制。

摆动辅助手柄（见图片A）

可以任意翻转辅助手柄(13)，由此可在工作中采用安全且不易疲劳的姿势。

- 逆时针旋转辅助手柄(13)的下半部，并将辅助手柄(13)转到需要的位置。然后顺时针重新拧紧辅助手柄(13)的下半部。

注意，辅助手柄的固定套圈必须位于机壳上的固定套圈专属凹槽中。

更换刀具

防尘盖(3)可以防止工作时钻屑进入工具夹头中。插入刀具时请注意不要损坏防尘盖(3)。

损坏的防尘盖必须立即更换。推荐由本公司的售后服务部门进行操作。

更换刀具（SDS-plus）

安装SDS-plus工具刀头（见图片B1）

使用SDS-plus钻夹头可以简单方便地更换工具刀头，无需使用辅助工具。

• 清洁工具柄并在柄上塗少许润滑脂。
• 把工具拧入工具接头中，必须拧转至工具自动锁定为止。
• 抽拉工具以确定它是否正确锁紧了。

SDS-plus系统的工具刀头是活动的。因此在空转时会产生径向跳动偏差。该偏差对钻孔的精度没影响，因为钻孔时钻头自定心。

拆卸SDS-plus工具刀头（见图片B2）

- 向后推动锁定套筒(4)，取下工具刀头。

吸锯尘/吸锯屑

含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。

某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。

• 工作场所要保持空气流通。
• 最好佩戴P2滤网等级的口罩。
  请留心并遵守贵国和加工物料有关的法规。

避免让工作场所堆积过多的尘垢。尘埃容易被点燃。

操作

操作机器

设定操作模式

通过冲击 / 转动停止开关(7)选择电动工具的运行模式。

- 按压用于转换运行模式的解锁按钮(6)，然后转动冲击 / 转动停止开关(7)到所需位置，直至听到卡止声。

提示：仅可在电动工具关闭的情况下更改运行模式！否则可能会损坏电动工具。

混凝土或石材锤钻位置

木材、金属、陶材和塑料无冲击钻孔以及拧螺丝时的位置

调节凿削的Vario-Lock位置 在这个位置上不卡止冲击 / 转动停止开关(7)。

凿切位置

调整旋转方向（参见插图C）

通过正逆转开关(8)可以更改电动工具的旋转方向。按下起停开关(9)后无法更改。

▶ 只能在电动工具静止时操纵正逆转开关(8)。

进行锤钻、正常钻和凿削时，都必须把旋转方向设定为正转。

• 正转：钻孔和拧入螺丝时，向左按压正逆转开关 (8)直至极限位置。
• 逆转：松开或拧出螺丝和螺母时，向右按压正逆转开关(8)直至极限位置。

接通/关闭

• 如要接通电动工具，请按压电源开关(9)。
  轻按或是把电源开关(9)按到底时，工作灯(12)会亮起，在照明状况不佳的环境中可以借此照亮工作区域。

- 如要关闭电动工具，请松开电源开关(9)。

在低温的工作环境中，必须经过短暂的暖机，电动工具才能够发挥最大的锤击/冲击功率。

调整转速 / 冲击次数

可以无级调节已接通电动工具的转速/冲击次数，视按压电源开关(9)的力道程度决定。

以较小的力按压电源开关(9)时，转速/冲击次数较低。增强施加在起停开关上的压力，可以提高机器的转速 / 冲击次数。

您也可以在用户界面上或通过智能手机App调节转速。

改变凿头位置 (Vario-Lock)

您可以将凿头锁定在的位置。如此可确保最佳的工作姿势。

• 把凿头装入工具夹头中。
• 将冲击 / 转动停止开关(7)旋转至 “Vario-Lock” 位置。
• 把凿头旋转到需要的工作位置上。
• 将冲击 / 转动停止开关(7)旋转至“凿削”位置。这样就能锁定工具夹头。
• 进行凿削时必须把旋转方向设定为正转。

用户界面（参见插图D）

用户界面(15)用于选择工作模式以及显示电动工具的状态。

状态指示灯

充电电池电量指示灯（用含义/原因解决方案户界面）(18)

绿色(2至5格)充电电池已充电-

黄色(1格)充电电池的电量几乎耗尽尽快更换充电电池或为其充电

红色(1格)充电电池的电量用尽了更换充电电池或为其充电

温度显示(23)含义/原因解决方案

黄色 充电电池或电动工具的工作温度明显提高,功率因此降低	让电动工具冷却或更换过热的充电电池
红色 超出充电电池或电动工具的工作温度,电动工具出于自我保护机制自动关闭	让电动工具冷却或更换过热的充电电池

电动工具状态显示(17) 含义/原因 解决方案

绿色 状态正常 -
黄色 已达到临界温度或充电电池的电量几乎耗尽		让电动工具冷却或更换充电电池或为其充电
红色 电动工具过热或充电电池电量耗尽 让电动工具冷却或更换充电电池或为其充电
红色 在运行过程中已操纵冲击/转动停止开关		关闭并再次接通电动工具
	发动机卡住,充电电池电量过低 给充电电池充电或使用推荐的充电电池类型
	一般故障 - 关闭电动工具并再次接通或取出充电电池并再次装入

40|中文

电动工具状态显示(17) 含义/原因 解决方案

		如果故障依旧存在: - 将电动工具寄给客户服务部门
以红光闪烁 - 同时带有快速关断功能指示灯(19)	快速关断功能已触发 关闭并再次接通电动工具
闪蓝光 电动工具已通过	接或正在传输设置	蓝牙®与移动终端设备连 -

智能手机状态指示灯(21) 含义/原因 解决方案

白色 重要信息可用(例如温度警告) 在智能手机上阅读信息

选择工作模式

在选择工作模式时，反复按压键(20)，直到所需的工作模式亮起为止。

提示：在工作模式偏爱中可通过智能手机应用程序来配置功能，在工作模式自动中功能已预设好。

工作模式指示灯(22) 功能

Auto亮起	在工作模式Auto中,电动工具达到最大功率。- 最大转速的100% - 快速关断功能(Kickback Control)
Favorite亮起	在工作模式Favorite中可以通过智能手机App对电动工具进行个性化配置。- 转速可以根据不同的用途分多档配置:低/中/高(最大转速的100%)转速

工作提示

装有蓝牙低能耗模块的电动工具配有一个无线接口。必须注意本地运行限制，例如在飞机上或医院里。

在不允许使用蓝牙®无线技术的区域内，必须通过应用程序关闭蓝牙®低能耗模块。

调整钻孔深度（参见插图E）

利用限深器(14)可以确定所需的钻深X。

- 按压限深器调节键(5)，并将限深器装入辅助手柄(13)。 限深器(14)的槽纹必须朝下。

- 将SDS-plus工具刀头推入SDS-plus工具夹头(2)，直至极限位置。如果未安装好SDS-plus工具，会影响设定深度的准确性。

- 尽可能地拉出限深器，使钻尖与限深器尖端之间的距离等于所需的钻孔深度X。

过载离合器

如果工具卡住了，传往主轴的动力会中断。由于会产生力，请用双手牢牢握住电动工具并站稳。

当电动工具卡住时，请关闭电动工具并松开工具刀头。开动机器时如果安装在机器上的钻头被卡住了，会产生很高的反作用扭力。

快速关断功能（踢回控制）

快速关断功能（踢回控制）让用户能更好地控制电动工具，这样与不带踢回控制的电动工具相比，能更好地保护用户。在电动工具围绕钻轴突然且不可预测地旋转时，电动工具会关闭，快速关断功能指示灯(19)亮起，并且工作灯(12)闪烁。在快速关断功能激活后，状态指示灯(17)呈红色闪烁。

- 如要重新使用工具，松开电源开关(9)，然后再次操作。

安装螺丝批嘴（见图片F）

先关闭电动工具，然后再放置在螺母/螺栓上。旋转的工具刀头可能会滑开。

使用螺丝批嘴时，您需要一个带SDS-plus接头柄（附件）的通用连杆(24)。

- 清洁接头柄的末端并在接头柄末端涂抹少许油脂。

- 把通用连杆拧入工具夹头中，并让连杆自动锁定。

- 抽拉连杆，检查连杆是否已经正确锁牢。

- 把螺丝批嘴插入通用连杆中。必须使用与螺丝头大小相符的螺丝批嘴。

- 拆卸通用连杆时，向后推锁定套筒(4)，然后从工具夹头中拆下通用连杆(24)。

连接功能

使用应用程序的系统前提条件

系统前提条件

移动终端设备(平板电脑、智能手机)	Android 5.1(及更高版本)
	iOS 10(及更高版本)

应用程序的安装和设置

您必须先安装专用于终端设备的应用程序，以便使用连接功能。

- 通过相应的应用程序商店（Apple App Store、Google Play Store）下载应用程序。 提示：前提是在相应的AppStore有用户账号。

应用程序名称 iOS Android
Bosch Toolbox

应用程序名称

Bosch BeConnected

- 然后在应用程序中选择子项目MyTools或连接。 - 移动终端设备的显示屏显示连接电动工具和终端设备的所有其他步骤。

通过蓝牙 ^® 传输数据

内置蓝牙低能耗模块会定期发送信号。根据环境，识别到电动工具之前可能需要经过数个发送周期。如果没有识别到电动工具，请检查以下内容：

• 至移动终端设备的距离是否过大？ 缩短移动终端设备和电动工具之间的距离。
• 内置蓝牙低能耗模块的纽扣电池电量过低或者电量耗尽？ 如需更换纽扣电池，请联系经授权的博世电动工具客户服务中心。
• 在移动终端设备上关闭蓝牙 ^4 ，然后再次接通。请检查目前是否识别到电动工具。

与电动工具相关的功能

搭配Bluetooth®（蓝牙）Low Energy Module（低能耗模块），为电动工具提供以下连接功能：

• 注册和个性化设置
• 状态检查，警告信息输出
• 通用信息和设置
• 管理
• 调整工作模式偏爱的蓝牙传输设置

维修和服务

保养和清洁

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。
▶ 电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。
必须立即更换损坏的防尘盖。最好委托本公司的顾客服务处换装。
- 每次使用后请清洁工具夹头(2)。

更换内置纽扣电池

蓝牙低能耗模块内置纽扣电池。如果纽扣电池电量过低或者电量耗尽，会通过Bosch Toolbox通知您。必须由博世公司或者经授权的博世电动工具客户服务中心来更换纽扣电池。

注意：务必用相同型号的纽扣电池来替换旧电池。有爆炸的危险。

请拆下电量耗尽的纽扣电池并对其做恰当的废弃物处理。电量耗尽的纽扣电池可能会泄漏，从而损坏产品或造成人身伤害。

客户服务和应用咨询

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com

博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。

询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

中国大陆

博世电动工具（中国）有限公司

中国 浙江省 杭州市

滨江区 滨康路567号

102/1F 服务中心

邮政编码：310052

电话：[phone] / 5588

传真：[phone] x 5566# / 5588#

电邮：[e-mail]

www.bosch-pt.com.cn

制造商地址：

Robert Bosch Power Tools GmbH

罗伯特·博世电动工具有限公司

70538 Stuttgart / GERMANY

70538 斯图加特 / 德国

其他服务地址请见：

所推荐的锂离子充电电池必须符合危险物品法规。使用者无须另外使用保护包装便可以运送该充电电池。

但是如果将它交由第三者运送（例如：寄空运或委托运输公司）则要使用特殊的包装和标示。此时必

42|繁體中文

须向危险物品专家请教有关寄送危险物品的相关事宜。

确定充电电池的外壳未受损后，才可以寄送充电电池。粘好未加盖的触点并包装好充电电池，不可以让充电电池在包装中晃动。必要时也得注意各国有关的法规。

处理废弃物

必须以符合环保的方式，回收再利用损坏的电动工具、充电电池、附件和废弃的包装材料。

不可以把电动工具和充电电池/蓄电池丢入一般的家庭垃圾中！

充电电池/电池：

锂离子：

请注意 “搬运” 段落中的指示 (参见 “搬运”，页 41) 确认设置。

产品中有害物质的名称及含量

部件名称 有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬( Cr^+6 )	多溴联苯(PBB)	多溴二苯醚(PBDE)
外壳的金属部分	○○○○○○
外壳的非金属部分	○○○○○○
机械传动机构 X○○○○○
电机组件 X○○○○○
控制组件 X○○○○○
附件 ○○○○○○
配件 ○○○○○○
连接件 X○○○○○
电源线*1○○○○○○
电池系统*2X○○○○○

本表格依据SJ/T11364的规定编制。
O: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。
X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。且目前业界没有成熟的替代方案，符合欧盟RoHS指令环保要求。
①适用于采用电源线连接供电的产品。
②适用于采用充电电池供电的产品。
产品环保使用期限内的使用条件参见产品说明书。

有关中国的更多信息

CMIIT ID显示在蓝牙设备铭牌上

繁體中文

安全注意事項

電動工具一般安全注意事項

警告

請詳讀工作臺及電動工具的所有安全警告與使用說明。若不

遵照以下列出的指示，將可能導致電擊、著火和／或人員重傷。

保存所有警告和說明書以備查閱。

在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。

工作場地的安全

▶ 保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。
▶ 讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。

電氣安全

▶ 電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。
▶ 不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。
▶ 不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。
▶ 當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。
如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電撃危險。

人身安全

▶ 保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和／或電池盒、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。
在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
▶ 手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著裝適當。不要穿寬鬆衣服或佩戴飾品。讓您的衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。
如果提供了與排屑、集塵設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。
切勿因經常使用工具所累積的熟練感而過度自信，輕忽工具的安全守則。任何一個魯莽的舉動都可能瞬間造成人員重傷。

電動工具使用和注意事項

不要濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。
如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調整、更換配件或貯存電動工具之前，必須從電源上拔掉插頭並／或取出電池盒。這種防護性措施將減少工具意外起動的危險。

將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。
▶ 保養電動工具與配備。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。
▶ 保持切削刀具鋒利和清潔。保養良好的有鋒利切削刀的刀具不易卡住而且容易控制。
按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。
把手及握持區應保持乾燥、潔淨，且不得沾染任何油液或油脂。易滑脫的把手及握持區將無法讓您在發生意外狀況時安全地抓緊並控制工具。

電池式工具使用和注意事項

▶ 只用製造商規定的充電器充電。將適用於某種電池盒的充電器用到其他電池盒時會發生著火危險。
▶ 只有在配有專用電池盒的情況下才使用電動工具。使用其他電池盒會發生損壞和著火危險。
▶ 當電池盒不用時，將它遠離其他金屬物體，例如回形針、硬幣、鑰匙、釘子、螺絲或其他小金屬物體，以防一端與另一端連接。電池端部短路會引起燃燒或火災。
在濫用條件下，液體會從電池中濺出；避免接觸。如果意外碰到了，用水沖洗。如果液體碰到了眼睛，還要尋求醫療幫助。從電池中濺出的液體會發生腐蝕或燃燒。
▶ 請勿使用已受損或經改裝的電池盒。已受損或經改裝的電池組可能出現無法預期的反應，進而導致著火、爆炸或造成人員受傷。
勿讓電池盒或工具靠近火源或暴露於異常溫度環境中。若是靠近火源或暴露在超過130℃的環境中可能造成爆炸。
請完全遵照所有的充電說明，電池盒或工具的溫度若是超出指示的規定範圍，請勿進行充電。不當充電或是未在規定的溫度範圍內進行充電，皆可能造成電池損壞並面臨更高的著火風險。

檢修

▶ 將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。
▶ 請勿自行檢修受損的電池盒。電池組應交由製造商或是獲得授權的服務供應商來進行檢修。

電錘的安全注意事項

所有作業的安全說明

▶ 請戴上耳罩。暴露在噪音下會造成聽力喪失。
▶ 請使用工具的輔助把手（若有配備）。失去控制可能會造成人員受傷。
進行作業時，負責進行切割的配件或固定釘可能會碰觸到隱藏的配線，請從絕緣握把處拿持電動

44|繁體中文

工具。負責進行切割的配件及固定釘若是觸及「導電」電線，可能導致電動工具外露的金屬部件「導電」，進而使操作人員遭受電擊。

使用長鑽頭搭配鏈鑽的安全說明

▶ 請務必以低速啟動並將鑽尖確實抵住工件。若鑽頭未接觸工件且以超過最高轉速的速度無負載轉動，可能會讓鑽頭彎曲並導致人員受傷。
請順著鑽頭方向施加適當的壓力。鑽頭可能會彎曲而造成斷裂或失控，進而導致人員受傷。

其他安全注意事项

使用合適的偵測裝置偵察隱藏的電線，或者向當地的相關單位尋求支援。接觸電線可能引起火災並讓操作者觸電。若損壞瓦斯管會引起爆炸。如果水管被刺穿會導致財物損失。
▶ 必須等待電動工具完全靜止後才能將它放下。嵌件工具可能卡住而使電動工具失控。
▶ 固定好工件。使用固定裝置或老虎鉗固定工件，會比用手持握工件更牢固。
如果充電電池損壞了，或者未按照規定使用充電電池，充電電池中會散發出有毒蒸氣。充電電池可能起火或爆炸。工作場所必須保持空氣流通，如果身體有任何不適必須馬上就醫。充電電池散發的蒸氣會刺激呼吸道。
切勿拆開充電電池。可能造成短路。
▶ 尖銳物品（例如釘子或螺絲起子）或是外力皆有可能造成充電電池損壞。進而導致內部短路而發生電池起火、冒煙、爆炸或過熱等事故。
▶ 僅可使用產品的原廠充電電池。如此才可依照產品提供過載保護。

保護充電電池免受高溫（例如長期日照）、火焰、污垢、水液和濕氣的侵害。有爆炸及短路之虞。

操作後不久不要接觸任何嵌件工具或鄰近的外殼部件。這些在操作過程中會變得非常灼熱並導致燙傷。
▶ 鑽孔時嵌件工具可能會卡住。請確實站穩並用雙手牢牢握住電動工具。否則您可能無法再控制電動工具。
▶ 使用鑿子進行拆除工作時請小心。拆除材料的掉落碎片可能會傷害旁人或您自己。
作業期間請用雙手牢牢握緊電動工具並保持穩固。使用雙手才能夠更穩定地操作電動工具。

警告

請確保鈕扣電池不會落入兒童手中。鈕扣電池相當危險。

▶ 不得吞食鈕扣電池或將之放入身體其他孔洞。若有誤食鈕扣電池之疑慮或是不小心讓它經由其他身體部位的開口進入體內，請立刻就醫。若誤食

鈕扣電池，2小時內便可能因體內嚴重腐蝕而致死。

更換鈕扣電池時請注意：應按正確方式替換鈕扣電池。有爆炸危險。
▶ 僅能使用本操作說明書所列出的鈕扣電池。切勿使用其他鈕扣電池或供電裝置。
請勿將鈕扣電池重新充電或故意將它接成短路。鈕扣電池可能已非密封狀態，有爆炸、燃燒之虞，人員可能因此受傷。
請將已無電力的鈕扣電池取下並按照規定的程序進行廢棄處置。已無電力的鈕扣電池可能已非密封狀態，產品有損壞之虞或者人員亦可能因此受傷。
勿讓鈕扣電池過熱，禁止將它丟入火中。鈕扣電池可能已非密封狀態，有爆炸、燃燒之虞，人員可能因此受傷。
▶ 嚴禁破壞或拆開鈕扣電池。鈕扣電池可能已非密封狀態，有爆炸、燃燒之虞，人員可能因此受傷。
已受損的鈕扣電池不得接觸到水。外洩的鋰一接觸到水就會產生氫氣，現場可能因而失火、爆炸或造成人員受傷。
▶ 小心！使用電動工具時若開啟Bluetooth ^® 功能，將可能對其他裝置或設備、飛機以及醫療器材（例如心律調節器、助聽器等）產生干擾。同樣亦無法完全排除對鄰近之人員或動物造成身體危害的可能性。請勿在醫療器材、加油站、化學設備、爆炸危險場所以及易爆環境等處附近，使用電動工具的Bluetooth ^® 功能。請勿在飛機上使用電動工具的Bluetooth ^® 功能。應避免直接貼靠在身體部位旁的長時間持續操作。

Bluetooth® 一詞及其標誌（商標）為 Bluetooth SIG, Inc. 所擁有之註冊商標。Robert Bosch Power Tools GmbH 對於此詞彙/標誌之任何使用均已取得授權。

符號

以下符號可以幫助您正確地使用本電動工具。請牢記各符號和它們的代表意義。正確了解各符號代表的意思，可以幫助您更有把握更安全地操作本電動工具。

符號和它們的代表意義

數據測量記錄已於此電動工具啟用。

內建藍牙技術的連網電動工具

產品和功率描述

請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及／或重傷。 請留意操作說明書中最前面的圖示。

依規定使用機器

本電動工具適合在混凝土、磚塊及石材進行鏽擊鑽孔，亦適用於簡易型鑿削作業。此外，它同樣也可以用無震動之方式在木材、金屬、陶瓷或塑膠等材質上進行鑽孔加工。具備電子調速和正逆轉功能的電動工具亦可用於拆裝螺栓。

電動工具的資料和設定會由內建的藍牙 ^ Low Energy 模組透過藍牙 ^ 無線技術在電動工具和行動終端裝置之間傳輸。

插圖上的機件

機件的編號和電動工具詳解圖上的編號一致。

(1) SDS-plus 夾頭
(2) SDS-plus (四坑系統) 工具夾座
(3) 防塵蓋
(4) 鎖定套筒
(5) 限深擋塊調整按鈕
(6) 銚擊／旋轉停止開關的解鎖按鈕
(7) 銚擊／旋轉停止開關
(8) 正逆轉開關
(9) 起停開關

(10) 把手（絕緣握柄）

(11) 充電電池 a)

(12) 工作燈

(13) 輔助手柄（絕緣握柄）

(14) 限深擋塊

(15) 使用者介面

(16) 充電電池解鎖按鈕 a)

(17) 電動工具狀態指示器（使用者介面）

(18) 充電電池的電量指示器（使用者介面）

(19) 快關功能指示器（使用者介面）

(20) 工作模式選擇鈕（使用者介面）

(21) 智慧型手機指示器（使用者介面）

(22) 工作模式指示器（使用者介面）

(23) 温度指示器（使用者介面）

(24) 具有 SDS-plus 接頭柄的萬用接桿 a)

a) 圖表或說明上提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。

技術性數據

充電式鏈擊電鑽		GBH 187-LI
產品機號		3 611 J23 0..
額定電壓	V=18
額定轉速

充電式鏈擊電鑽 GBH 187-LI
-正轉	次/分	0-980
-逆轉	次/分	0-980
衝擊次數A)	次/分	0-4350
單次鏈擊強度符合EPTA-Procedure05:2016	J2.4
工具夾座		SDS plus
最大鑽孔直徑
-混凝土B)	mm 24
-鋼材	mm 13
-木材	mm 30
重量符合 EPTA-Procedure 01:2014C)	kg 3.4-4.3
充電狀態下的建議環境溫度	°C 0...+35
操作狀態下的容許環境溫度D)以及存放狀態下	°C -20...+50
建議使用的充電電池		GBA 18V...(≥4.0 Ah)ProCORE18V8.0Ah/12.0Ah
建議使用的充電器		GAL 18...GAX 18...GAL 36...

資料傳輸
藍牙	藍牙4.2(低功率) ^E
訊號最遠傳送範圍	m 30 ^F
所使用的頻率範圍	MHz 2400-2483.5
輸出功率	mW<1
電源供應藍牙 Low Energy 模組
鈕扣電池	3V鋰電池,CR 2450
鈕扣電池使用壽命約 年	5

A) 於 20-25 °C 配備充電電池 ProCORE18V 12.0Ah 時測得。
B) 鑽頭直徑 6-14 mm 時具最佳效能
C) 視所使用的充電蓄電池而定
D) 温度 <0 ℃ 時，性能受限
E) 終端行動裝置必須與 Bluetooth ^® （藍牙）低功耗設備（4.2 版）相容，並支援 Generic Access Profile（GAP）。
F）此傳送範圍受外在環境條件（包含您所使用之接收裝置）的影響而有極大差異。在密閉空間內，諸如牆面、置物櫃、提箱等物品中的金屬部件會阻礙藍牙功能的傳輸，而使訊號傳送範圍明顯縮小。

充電電池

Bosch 亦販售不含充電電池的充電式電動工具。可以從外包裝看出電動工具的供貨範圍是否包括電池。

46|繁體中文

為充電電池進行充電

▶ 只能選用技術性數據裡所列出的充電器。僅有這些充電器適用於電動工具所使用的鋰離子充電電池。

提示：由於國際運輸規定，出貨時鋰離子充電電池已部分充電。初次使用電動工具之前，請先將充電電池充飽電以確保充電電池蓄滿電力。

安裝充電電池

將已充飽電的充電電池推至充電電池固定座內，直到卡緊。

取出充電電池

若要取出充電電池，請按解鎖鈕，然後將充電電池抽出。不可以強行拉出充電電池。

本充電電池具備了雙重鎖定功能，即使不小心按壓了充電電池解鎖按鈕，充電電池也不會從機器中掉落出來。固定彈簧會把充電電池夾緊在機器中。

充電電池的電量指示器

充電電池的電量指示器透過綠色 LED 燈告知充電電池的目前電量。基於安全顧慮，務必在電動工具完全靜止時才能檢查充電電池的電量。

按一下電量指示器按鈕或即可顯示目前的電量。即使已取出充電電池，此項功能仍可正常運作。

按壓電量顯示按鈕後，LED燈若未亮起，即表示充電電池故障，必須予以更換。

充電電池目前的電量也會顯示在使用者介面顯示目前狀態。

充電電池型號 GBA 18V...

LED 容量

3顆綠燈持續亮起60-100%

2顆綠燈持續亮起30-60%

1顆綠燈持續亮起5-30%

1顆綠燈呈閃爍狀態0-5%

充電電池型號 ProCORE18V...

LED 容量

5 顆綠燈持續亮起 80-100 %

4 顆綠燈持續亮起 60-80 %

3 顆綠燈持續亮起 40-60 %

2 顆綠燈持續亮起 20-40 %

1 顆綠燈持續亮起 5-20 %

1 顆綠燈呈閃爍狀態 0-5 %

如何正確地使用充電電池

妥善保護充電電池，避免濕氣和水分滲入。

充電電池必須儲存在 -20^ 至 50^ 的環境中。夏天不可以把充電電池擱置在汽車中。

偶爾用柔軟、乾淨且乾燥的毛刷清潔充電電池的通氣孔。

充電後如果充電電池的使用時間明顯縮短，代表充電電池已經損壞，必須更換新的充電電池。

請您遵照廢棄物處理相關指示。

安装

在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。

輔助手柄

▶ 操作電動工具時務必使用輔助手柄 (13)。
▶ 確保輔助手柄始終牢固鎖緊。否則您可能在作業時無法再控制電動工具。

翻轉輔助手柄（請參考圖 A）

輔助手柄 (13) 可隨意翻轉，以便採取一個穩固而不容易感到疲勞的工作姿勢。

- 逆時針旋轉輔助手柄 (13) 的下方握把處，以便將輔助手柄 (13) 轉至所需位置。然後再順時針旋轉輔助手柄 (13) 的下方握把處，將它重新鎖緊。注意，輔助手柄的固定套圈必須位於機殼上的固定套圈專屬凹槽中。

更换工具

防塵蓋 (3) 可阻止鑽孔時所產生的大部份粉塵侵入工具夾座。安裝工具時要小心，請勿損壞防塵蓋 (3)。

▶ 防塵蓋若有受損，應立即更換。最好委託本公司的顧客服務處換裝。

更换工具 (SDS-plus)

裝上 SDS-plus 嵌件工具（請參考圖B1）

夾頭採 SDS-plus（四坑系統）設計，能夠簡便地更換嵌件工具，無需借助其它輔助工具。

- 清潔嵌件工具的插入端並且塗上少許潤滑油脂。

- 把嵌件工具轉進工具夾頭中，必須轉至嵌件工具自動鎖定為止。

- 拉動工具以確認它是否已正確鎖止。

SDS-plus 嵌件工具是活動的，因此在無負載狀態下此類工具會偏心旋轉。開始鑽孔時此工具便會自動置中，因此上述現象並不會影響鑽孔準確度。

取出 SDS-plus 嵌件工具（請參考圖 B2）

- 將鎖定套筒 (4) 往後推，然後便可取出嵌件工具。

吸鋸塵／吸鋸屑

含鉛的顏料及部分木材、礦物和金屬的加工廢塵有害健康。機器操作者或者工地附近的人如果接觸、

吸入這些廢塵，可能會有過敏反應或者感染呼吸道疾病。

特定粉塵（例如加工橡木或山毛櫛的廢塵）可能致癌，特別是與處理木材的添加劑（例如木材的防腐劑等）混合之後。只有經過專業訓練的人才允許加工含石棉的物料。

- 工作場所要保持空氣流通。

- 建議佩戴 P2 濾網等級的口罩。

請留意並遵守貴國與加工物料有關的法規。

避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。

操作

操作機器

設定操作模式

您可利用鎚擊／旋轉停止開關 (7) 選擇電動工具的操作模式。

- 若要切換操作模式，請按壓解鎖按鈕 (6) 並將鏈擊／旋轉停止開關 (7) 轉至所需位置，此時應要聽見卡上的聲音。

提示：請務必在電動工具關閉電源時才變更操作模式！否則可能造成電動工具損壞。

鏈擊鑽孔位置，適用於混凝土或石材

鑽孔位置，可在木材、金屬、陶瓷及塑膠等材質上以無震動之方式進行鑽孔或是拆裝螺栓

Vario-Lock 位置，用以調整鑿頭位置，鏟擊／旋轉停止開關 (7) 無法卡止在這個位置上。

鑿削位置

顯示目前狀態

充電電池的電量指示器 代表意義／原因 解決辦法 (使用者介面)(18)

綠色(2至5格)仍有足夠電力-

黃色(1格)充電電池的電量即將用盡儘快更換充電電池或為其充電

紅色(1格)充電電池的電量耗盡更換充電電池或為其充電

温度指示器 (23) 代表意義/原因 解决辦法

黃色 充電電池或電動工具的操作溫度明顯提高,但功率下降	讓電動工具降溫冷卻或更換過熱的充電電池
紅色 已超過充電電池或電動工具的操作溫度,將關閉以保護電動工具	讓電動工具降溫冷卻或更換過熱的充電電池

48|繁體中文

電動工具狀態指示器 (17) 代表意義／原因 解決辦法

綠色 正常狀態 -
黃色 已達到臨界溫度或充電電池的電量即將用盡		讓電動工具降溫冷卻,或是更換充電電池/為其充電
紅色 電動工具過熱或充電電池的電量耗盡 讓電動工具降溫冷卻,或是更換充電電池/為其充電
紅色 在操作期間按下了鍍擊/旋轉停止開關 先將電動工具關機,然後再重新啟動
	馬達卡住,充電電池電力不足 為充電電池充電或使用建議的充電電池
	一般性的錯誤- 將電動工具關閉然後重新開啟,或取下充電電池再重新裝入如仍繼續發生錯誤:- 將電動工具送交顧客服務處
紅色閃爍- 連同快關功能指示器(19)	快關功能已觸發 先將電動工具關機,然後再重新啟動
藍色閃爍 電動工具已透過	藍牙°與行動終端裝置-
	連接或將進行傳輸設定

智慧型手機狀態指示器 代表意義／原因 解決辦法 (21)

白色 通知您現在有重要資訊(例如溫度警告)

請到智慧型手機上進一步詳讀訊息內容

選擇工作模式

反覆按壓工作模式選擇鈕 (20)，直到出現您想使用的工作模式。

提示：使用 Favorite 工作模式時，是透過智慧型手機 App 來設定各項功能；使用 Auto 工作模式時，則是系統已預設好各項功能。

工作模式指示器 (22) 功能

Auto亮起	電動工具在 Auto工作模式下可發揮最高性能。-100%最高轉速-快關功能(Kickback Control)
Favorite亮起	使用 Favorite工作模式時,可透過智慧型手機 App自訂電動工具的功能。-轉速可針對不同的用途設定成多段檔位:低/中/高(100%最高轉速)轉速

作業注意事項

▶ 電動工具搭載蓝牙 ^® Low Energy Module 配備無線介面。請您務必遵守不同場所的使用限制條件，例如在飛機或醫院內。
進入禁止使用藍牙®無線技術的區域時，藍牙® Low Energy Module 必須透過App 關閉。

調整鑽孔深度（請參考圖E）

您可利用限深擋塊(14)設定所需鑽孔深度 X。

• 請按壓限深擋塊調整按鈕(5)然後將限深擋塊安裝到輔助手柄(13)上。 限深擋塊(14)上的刻紋必須朝下。
• 將 SDS-plus 嵌件工具往 SDS-plus 工具夾座(2)推入到底。SDS-plus 工具若未確實裝好，會影響深度設定的準確性。

- 將限深擋塊拉出至，鑽頭尖端與限深擋塊尖端之間的距離等於所需的鑽孔深度 X。

過載離合器

如果工具卡住了，傳往主軸的動力會中斷。請務必用雙手握穩電動工具並採取穩固站姿，以隨時承受此時出現的作用力。
如果電動工具卡死，請關閉電動工具的電源，然後鬆開嵌件工具。啟動機器時如果安裝在機器上的鑽孔工具被卡住了，會產生高的反作用扭力。

快關功能 (Kickback Control)

與未配備 KickBack Control 的電動工具相較之下，快關功能（KickBack Control）可讓您更容易掌控電動工具，因此操作人員的安全性也就隨之獲得更多保障。電

動工具的鑽孔轉軸只要一有非預期性的突發旋轉動作，將立即停機，此時快關功能指示器 (19) 將隨之亮起且工作燈 (12) 也會閃爍。快關功能啟用時，狀態指示器 (17) 呈紅色閃爍狀態。

- 此時若想繼續操作，則須將起停開關 (9) 放開後再重新按壓。

裝上螺絲起子工具頭（請參考圖F）

▶ 電動工具應先停止運轉，然後才放到螺母／螺栓上。轉動中的嵌件工具可能會滑開。

若要使用螺絲起子工具頭，須備妥一個具有 SDS-plus 接頭柄的萬用接桿(24)（配件）。

• 清潔接頭柄的末端並且塗上少許潤滑油脂。
• 把萬用接桿轉進工具夾座中，必須轉至萬用接桿自動鎖定為止。
• 拉動萬用接桿，以確認萬用接桿是否已確實鎖止。
• 把螺絲起子工具頭插入萬用接桿中。必須使用與螺絲頭大小相符的螺絲起子工具頭。
• 若要取下萬用接桿，請將鎖定套筒(4)往後推，然後將萬用接桿(24)從工具夾座中取出即可。

連線後支援的功能

使用應用程式的系統先決條件

系統需求

終端行動裝置(平板電腦、智慧型手機)	Android 5.1(以上)
	iOS 10(以上)

App 的安裝與設置

若要使用連線功能，必須先視終端裝置而定安裝其特定的應用程式。

- 請至相關應用程式商店（Apple App Store、Google Play 商店）下載此應用程式。 提示：您必須擁有對應 App 商店的使用者帳號。

應用程式名稱 iOS Android

Bosch Toolbox

應用程式名稱

博世

BeConnected

- 然後在應用程式中選擇 MyTools 或 Connectivity 子項目。

- 終端行動裝置的螢幕上隨即顯示如何將電動工具與終端裝置連線的所有其他步驟。

透過藍牙 ^® 傳輸資料

內建的藍牙 ^® Low Energy 模組會定期發送一個訊號。視環境條件而定，可能需要發送數次，才能偵測到電動工具。若偵測不到電動工具，請檢查以下事項：

• 終端行動裝置是否相隔過遠？ 請縮短行動終端行動裝置與電動工具之間的距離。
• 內建式 藍牙 Low Energy 模組的鈕扣電池電力太低或沒電？ 若要更換鈕扣電池，請洽詢博世電動工具授權客戶服務中心。
• 關閉行動終端裝置上的藍牙，然後再重新啟動。檢查現在是否可偵測到電動工具。

連接電動工具時的功能

搭配使用 藍牙® Low Energy Module 時，電動工具連線後支援以下功能：

• 註冊及植入個人化設置
• 狀態檢測、發送警告訊息
• 提供一般資訊、設定工具
• 管理
• 為 Favorite 工作模式調整 藍牙傳輸設定

維修和服務

保養與清潔

在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。
▶ 電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。
▶ 防塵蓋若有受損，應立即更換。最好委託本公司的顧客服務處換裝。
- 每次使用後，請清潔工具夾座 (2)。

更換內建式鈕扣電池

藍牙低功耗模組包含一顆鈕扣電池。 鈕扣電池的電力太低或沒電，Bosch Toolbox 會發送訊息通知您。更換鈕扣電池必須由博世客戶服務中心或授權的博世電動工具客戶服務中心進行。

注意：務必以同類型的鈕扣電池更換之。有爆炸危險。
請將已無電力的鈕扣電池取下並按照規定的程序進行廢棄處置。已無電力的鈕扣電池可能已非密封狀態，產品有損壞之虞或者人員亦可能因此受傷。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com

50|ไทย

如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。

當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上 10 位數的產品機號。

台灣

台灣羅伯特博世股份有限公司

建國北路一段90號6樓

台北市10491

電話:[phone]

傳真:[phone]

www.bosch-pt.com.tw

制造商地址：

Robert Bosch Power Tools GmbH

羅伯特·博世電動工具有限公司

70538 Stuttgart / GERMANY

70538 斯圖加特/ 德國

以下更多客戶服務處地址：

建議使用的鋰離子充電電池受危險物品法的規範。使用者無須另外使用保護包裝便可運送該充電電池。

但是如果將它交由第三者運送（例如：寄空運或委托運輸公司），則應遵照包裝與標示的相關要求。此時必須向危險物品專家請教有關寄送危險物品的相關事宜。

確定充電電池的外殼未受損後，才可以寄送充電電池。用膠帶貼住裸露的接點並妥善包裝充電電池，不可以讓充電電池在包裝材料中晃動。同時也應留意各國相關法規。

廢棄物處理

必須以符合環保的方式，將損壞的電動工具、充電電池、配件和包裝材料進行回收再利用。

不可以把電動工具和充電電池／拋棄式電池丟入一般家庭垃圾中！

充電電池／拋棄式電池：

鋰離子：

請注意「搬運」段落中的指示（參見「搬運」，頁50）。

有關台灣的更多資訊

NCC 警語

低功率射频器材管理辦法：

取得審驗證明之低功率射頻器材，非經核准，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。

低功率射頻器材之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。

前述合法通信，指依電信管理法規定作業之無線電通信。

低功率射頻器材須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

Hy
