用户手册 GBH 224 DFR Professional BOSCH

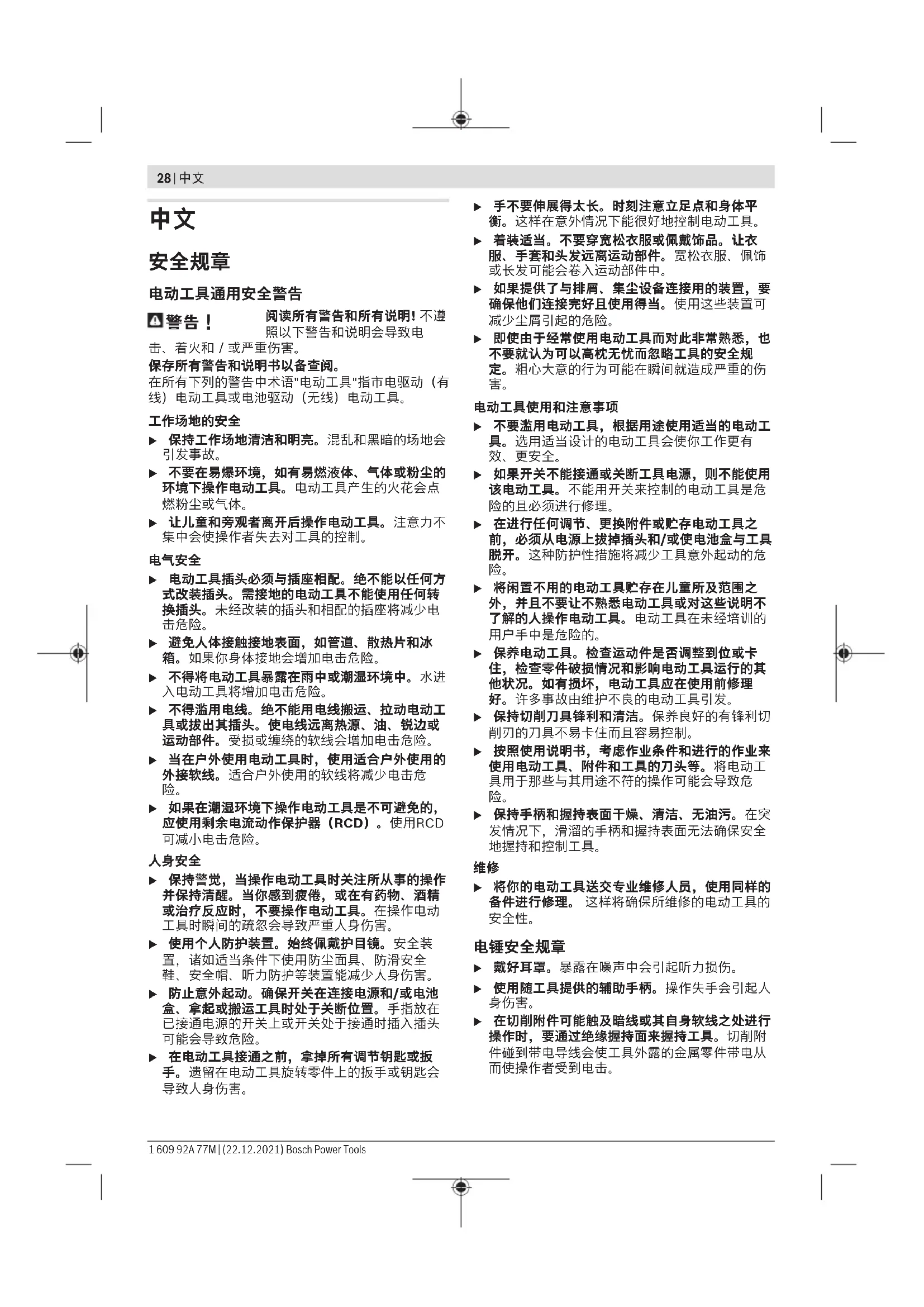

阅读所有警告和所有说明! 不遵 照以下警告和说明会导致电 击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语"电动工具"指市电驱动（有 线）电动工具或电池驱动（无线）电动工具。

u 保持工作场地清洁和明亮。混乱和黑暗的场地会 u 不要在易爆环境，如有易燃液体、气体或粉尘的 环境下操作电动工具。电动工具产生的火花会点

u 让儿童和旁观者离开后操作电动工具。注意力不 集中会使操作者失去对工具的控制。

u 电动工具插头必须与插座相配。绝不能以任何方 式改装插头。需接地的电动工具不能使用任何转 换插头。未经改装的插头和相配的插座将减少电

u 避免人体接触接地表面，如管道、散热片和冰 箱。如果你身体接地会增加电击危险。 u 不得将电动工具暴露在雨中或潮湿环境中。水进 入电动工具将增加电击危险。 u 不得滥用电线。绝不能用电线搬运、拉动电动工 具或拔出其插头。使电线远离热源、油、锐边或 运动部件。受损或缠绕的软线会增加电击危险。 u 当在户外使用电动工具时，使用适合户外使用的 外接软线。适合户外使用的软线将减少电击危

u 如果在潮湿环境下操作电动工具是不可避免的， 应使用剩余电流动作保护器（RCD）。使用RCD

u 保持警觉，当操作电动工具时关注所从事的操作 并保持清醒。当你感到疲倦，或在有药物、酒精 或治疗反应时，不要操作电动工具。在操作电动 工具时瞬间的疏忽会导致严重人身伤害。 u 使用个人防护装置。始终佩戴护目镜。安全装 置，诸如适当条件下使用防尘面具、防滑安全 鞋、安全帽、听力防护等装置能减少人身伤害。 u 防止意外起动。确保开关在连接电源和/或电池 盒、拿起或搬运工具时处于关断位置。手指放在 已接通电源的开关上或开关处于接通时插入插头

u 在电动工具接通之前，拿掉所有调节钥匙或扳 手。遗留在电动工具旋转零件上的扳手或钥匙会

u 手不要伸展得太长。时刻注意立足点和身体平 衡。这样在意外情况下能很好地控制电动工具。 u 着装适当。不要穿宽松衣服或佩戴饰品。让衣 服、手套和头发远离运动部件。宽松衣服、佩饰 或长发可能会卷入运动部件中。 u 如果提供了与排屑、集尘设备连接用的装置，要 确保他们连接完好且使用得当。使用这些装置可

u 即使由于经常使用电动工具而对此非常熟悉，也 不要就认为可以高枕无忧而忽略工具的安全规 定。粗心大意的行为可能在瞬间就造成严重的伤

电动工具使用和注意事项 u 不要滥用电动工具，根据用途使用适当的电动工 具。选用适当设计的电动工具会使你工作更有

u 如果开关不能接通或关断工具电源，则不能使用 该电动工具。不能用开关来控制的电动工具是危

u 在进行任何调节、更换附件或贮存电动工具之 前，必须从电源上拔掉插头和/或使电池盒与工具 脱开。这种防护性措施将减少工具意外起动的危

u 将闲置不用的电动工具贮存在儿童所及范围之 外，并且不要让不熟悉电动工具或对这些说明不 了解的人操作电动工具。电动工具在未经培训的

u 保养电动工具。检查运动件是否调整到位或卡 住，检查零件破损情况和影响电动工具运行的其 他状况。如有损坏，电动工具应在使用前修理 好。许多事故由维护不良的电动工具引发。 u 保持切削刀具锋利和清洁。保养良好的有锋利切 削刃的刀具不易卡住而且容易控制。 u 按照使用说明书，考虑作业条件和进行的作业来 使用电动工具、附件和工具的刀头等。将电动工 具用于那些与其用途不符的操作可能会导致危

u 保持手柄和握持表面干燥、清洁、无油污。在突 发情况下，滑溜的手柄和握持表面无法确保安全

u 将你的电动工具送交专业维修人员，使用同样的 备件进行修理。 这样将确保所维修的电动工具的

u 戴好耳罩。暴露在噪声中会引起听力损伤。u 使用随工具提供的辅助手柄。操作失手会引起人 u 在切削附件可能触及暗线或其自身软线之处进行 操作时，要通过绝缘握持面来握持工具。切削附 件碰到带电导线会使工具外露的金属零件带电从

1 609 92A 77M | (22.12.2021) Bosch Power Tools中文 | 29 当使用带旋转锤钻的长钻头时的安全说明 u 务必以低转速开始钻孔，并让钻头尖端与工件接 触。在较高转速下，如果让钻头在不接触工件的 情况下随意旋转，很可能导致其弯折，从而引发

u 只在钻头的直线方向上施加压力，不要施加过大 的压力。钻头可能会弯曲，导致断裂或失去控

u 使用合适的侦测装置侦察隐藏的电线，或者向当 地的相关单位寻求支援。 接触电线可能引起火灾 並让操作者触电。损坏了瓦斯管会引起爆炸。凿 穿水管不仅会造成严重的财物损失，也可能导致

u 等待电动工具完全静止后才能够放下机器。 机器 上的工具可能在工作中被夹住，而令您无法控制

u 固定好工件。使用固定装置或老虎钳固定工件， 会比用手持握工件更牢固。 u 切勿直接触摸运行后的工具刀头或相邻的壳体部 件。它们可能在运行期间变得很热，从而导致起

u 工具刀头可能会在钻孔时卡住。确保站稳并使用 双手握紧电动工具。否则您可能失去对电动工具

u 使用凿头进行破碎工作时请务必小心。从破碎材 料上掉落的碎屑可能会伤到周围人员或您自己。 u 工作时要使用双手握紧电动工具并确保站稳。使 用双手才能够稳定地操作电动工具。

请阅读所有安全规章和指示。不遵照以 下警告和说明可能导致电击、着火和/或

本电动工具可以在混凝土、砖墙和石材上进行锤 钻。另外也适合在木材、金属、陶材和塑料上进行 无冲击钻孔。有电子调节装置和正反转功能的电动

本电动工具可以在混凝土、砖墙、和石材上进行震 动钻，而且也具备了简单的凿削功能。另外也适合 在木材、金属、陶材和塑料上进行无冲击钻孔。有 电子调节装置和正反转功能的电动工具也能够拧转

机件的编号和电动工具详解图上的编号一致。

(1) 快速可换式钻夹头（GBH2-24DFR）

(2) SDS-plus可换式钻夹头（GBH2-24DFR） (3) SDS‑plus工具夹头 (4) 防尘盖 (5) 锁定套筒

(6) 可换式钻夹头锁环（GBH2-24DFR）

(7) 正逆转开关 (8) 起停开关的锁定按钮 (9) 起停开关 (10) 冲击 / 转动停止开关的解锁按钮

(12) 深度尺调节键 (13) 限深器 (14) 辅助手柄（绝缘握柄） (15) “钻孔/锤钻”转换开关的解锁按钮

(16) “钻孔/锤钻”转换开关（GBH2-24RE）

(17) 手柄（绝缘握柄） (18) 齿环夹头的固定螺丝

(21) 钻夹头刀柄（GBH2-24DFR）

a) 图表或说明上提到的附件，并不包含在基本的供货范围 中。本公司的附件清单中有完整的附件供应项目。

毫米 24 24 24 – 砖墙（使用空心钻头） 毫米 68 68 68

毫米 30 30 30 重量符合EPTA-Procedure 01:2014 公斤 2.8 2.8 2.9

/ II / II / II 所有参数适用于230伏的额定电压[U]，对于其他不同的电压和国际规格，数据有可能不同。

u 在电动工具上进行所有操作之前都必须从插座上

u 操作电动工具时务必使用辅助手柄 (14)。u 务必确保辅助手柄已牢牢拧紧。否则您可能在工 作时失去对电动工具的控制。 摆动辅助手柄（见图片A） 可以任意翻转辅助手柄(14)，由此可在工作中采用 安全且不易疲劳的姿势。 – 逆时针旋转辅助手柄(14)的下半部，并将辅助手 柄(14)转到需要的位置。然后顺时针重新拧紧辅 助手柄(14)的下半部。 注意，辅助手柄的固定套圈必须位于机壳上的固

在进行锤钻和凿削时，需要已插有SDS-plus钻夹头 的SDS-plus刀具。 在木材、金属、陶材和塑料上以及拧转螺丝进行无 冲击式钻孔时，可使用不带SDS-plus的刀具（例如 圆柱柄钻头）。使用此类刀具时必须在机器上安装

GBH 2-24 DFR：SDS-plus可换式钻夹头(2)可以 便捷地换成随附的快速可换式钻夹头(1)。

为了能够使用不带SDS-plus的刀具（例如圆柱柄钻 头）进行工作，您必须安装适合的钻夹头（齿环夹 头或快速夹头、附件）。 安装齿环夹头（见图片B） – 将SDS-plus接头柄(20)旋入齿环夹头(19)。用固 定螺丝(18)固定齿环夹头(19)。注意，固定螺丝

安装齿环夹头（见图片B） – 清洁接头柄的末端并在接头柄末端涂抹少许油

– 把齿环夹头的接头柄拧入工具夹头中，至接头柄

– 抽拉齿环夹头，以确定夹头是否已经锁定了。

– 向后推动锁定套筒(5)并取下齿环夹头(19)。 拆卸/安装可换式钻夹头

取出可换式钻夹头（参见插图C） – 向后拉出可换式钻夹头锁环(6)，将其保持在这个 位置，然后向前拉下SDS-plus可换式钻夹头(2) 或快速可换式钻夹头(1)。 – 保护被拆下的可换式钻夹头，不要弄脏。 插入可换式钻夹头（参见插图D） – 先清洁夹头然后再安装，必须在接头柄的末端涂

– 用整只手握住SDS-plus可换式钻夹头(2)或快速 可换式钻夹头(1)。将可换式钻夹头拧在钻夹头刀 柄(21)上，直至听到清晰的卡止声。 1 609 92A 77M | (22.12.2021) Bosch Power Tools中文 | 31 – 此时可换式钻夹头已经自动锁定。抽拉可换式钻 夹头检查其是否已经锁定。

防尘盖(4)可以防止工作时钻屑进入工具夹头中。插 入刀具时请注意不要损坏防尘盖(4)。 u 损坏的防尘盖必须立即更换。推荐由本公司的售

更换刀具（SDS-plus） 安装SDS-plus工具刀头（参见插图E） 使用SDS-plus钻夹头可以简单方便地更换工具刀 头，无需使用辅助工具。 – GBH 2-24 DFR：安装SDS-plus可换式钻夹头 (2)。 – 清洁工具刀头的末端并涂抹少许油脂。 – 把工具刀头拧入工具夹头中，必须拧转至工具自

– 抽拉工具以确定它是否正确锁紧了。 SDS-plus系统的工具刀头是活动的。因此在空转时 会产生径向跳动偏差。该偏差对钻孔的精度没影 响，因为钻孔时钻头自定心。 拆卸SDS-plus工具刀头（见图片F） – 向后推动锁定套筒(5)，取下工具刀头。

提示：切勿使用不带SDS-plus的工具来锤钻或凿 削！没有SDS‑plus的工具和夹头会在进行锤钻和凿

– 装入齿环夹头(19)。 – 旋转打开齿环夹头(19)，直至可以装入刀具。安

– 将夹头扳手(19)插入齿环夹头相应的孔中，然后

插入工具刀头（参见插图G） 提示：切勿使用不带SDS-plus的工具来锤钻或凿 削！没有SDS‑plus的工具和夹头会在进行锤钻和凿

– 安装快速可换式钻夹头(1)。 – 固定快速可换式钻夹头的止动环(23)。通过转动 前套筒(22)打开工具夹头，直至可以插入刀具。 固定止动环(23)，然后沿箭头方向用力转动前套 筒(22)，直至听到清晰的咔咔声。 – 以抽拉的方式检查刀具是否装牢。 提示：如果工具夹头被打开到极限位置，那么在拧 紧工具夹头时，就能听见咔咔声，且工具夹头不能

在这种情况下逆箭头方向转动前套筒(22)一次。然 后，工具夹头才能关闭。 – 将冲击转动停止开关(11)旋转至“钻孔”位置。 拆卸工具刀头（参见插图H） – 固定快速可换式钻夹头的止动环(23)。通过沿箭 头方向转动前套筒(22)打开工具夹头，直至能够

含铅的颜料以及某些木材、矿物和金属的加工废尘 有害健康。机器操作者或者工地附近的人如果接 触、吸入这些废尘，可能会有过敏反应或者感染呼

某些尘埃（例如加工橡木或山毛榉的废尘）可能致 癌，特别是和处理 木材的添加剂（例如木材的防腐 剂等）结合之后。只有经过专业训练的人才能够加

– 尽可能使用适合物料的吸尘装置。 – 工作场所要保持空气流通。 – 最好佩戴P2滤网等级的口罩。 请留心并遵守贵国和加工物料有关的法规。 u 避免让工作场所堆积过多的尘垢。尘埃容易被点

带Saugfix（附件）的集尘装置 安装集尘装置（见图片I） 集尘装备需要一个Saugfix（附件）钻孔时Saufix会 回弹，这样可以确保Saufix头能够紧贴着表面。 – 按压限深器调节键(12)并拆下限深器(13)。重新 按压按钮(12)，并将Saugfix从前面装入辅助手柄 (14)。 – 将吸尘管（直径19mm，附件）连接到Saugfix 的排气口(24)上。 根据工件的物料选择合适的集尘装置。 抽吸可能危害健康、可能导致癌症或干燥的废尘 时，务必使用特殊的集尘装置。 在Saufix上调整钻孔深度（见图片J） 也可以在已安装的Saufix上设定所需的钻孔深度X。 – 将SDS-plus工具刀头推入SDS-plus工具夹头 (3)，直至极限位置。如果未安装好SDS-plus工 具，会影响设定深度的准确性。 – 松开Saufix上的翼形螺栓(28)。 – 把尚未开动的电动工具紧紧地顶在待钻孔的位置 上。SDS-plus工具刀头必须安装在平面上。 – 将Saufix导管(29)推入它的支架中，以便让 Saugfix头可以保持在待钻孔的平面。推入导管 (29)时，尽量不要将它超出伸缩管(27)太多，以 此保证伸缩管(27)上的绝大部分刻度能够清晰可

– 重新拧紧翼形螺栓(28)。松开Saufix限深器上的 夹紧螺栓(25)。 Bosch Power Tools 1 609 92A 77M | (22.12.2021)32 | 中文 – 将限深器(26)尽量套到伸缩管(27)上，直至符合 图中所示您的所需钻孔深度距离X。 – 在这个位置上拧紧夹紧螺栓(25)。

u 注意电源电压！电源的电压必须和电动工具铭牌 上标示的电压一致。标记为230伏电动工具用220

通过“钻孔/锤钻”转换开关(16)选择电动工具的运

– 按压用于转换运行模式的解锁按钮(15)，然后转 动“钻孔/锤钻”转换开关(16)到所需位置，直至

提示：仅可在电动工具关闭的情况下更改运行模 式！否则可能会损坏电动工具。

GBH2-24DRE, GBH2-24DFR: 通过冲击 / 转动停止开关(11)选择电动工具的运行

– 按压用于转换运行模式的解锁按钮(10)，然后转 动冲击 / 转动停止开关(11)到所需位置，直至听

提示：仅可在电动工具关闭的情况下更改运行模 式！否则可能会损坏电动工具。

调节凿削的Vario-Lock位置 在这个位置上不卡止冲击 / 转动停止开 关(11)。

通过正逆转开关(7)可以更改电动工具的旋转方向。 按下起停开关(9)后无法更改。 u 只能在电动工具静止时操纵正逆转开关(7)。 进行锤钻、正常钻和凿削时，都必须把旋转方向设

– 正转：转动两面正逆转开关(7)直至极限位置

– 逆转：转动两面正逆转开关(7)直至极限位置

– 如要接通电动工具，按压电源开关(9)。 – 如要锁定电源开关(9)，请按住该开关并另外按压 锁定按钮(8)。 – 如要关闭电动工具，松开电源开关(9)。电源开关 (9)锁住时，先按压，然后再松开。 调整转速 / 冲击次数 可以无级调节已接通电动工具的转速/冲击次数，视 按压电源开关(9)的力道程度决定。 以较小的力按压电源开关(9)时，转速/冲击次数较 低。增强施加在起停开关上的压力，可以提高机器 的转速 / 冲击次数。 改变凿头位置（Vario‑Lock）

GBH2-24DRE, GBH2-24DFR

您可以将凿头锁定在36的位置。如此可确保最佳的

– 把凿头装入工具夹头中。 – 将冲击 / 转动停止开关(11)旋转至“Vario- Lock”位置。 – 把凿头旋转到需要的工作位置上。 – 将冲击 / 转动停止开关(11)旋转至“凿削”位 置。这样就能锁定工具夹头。 – 进行凿削时必须把旋转方向设定为正转。

调整钻孔深度（参见插图K） 利用限深器(13)可以确定所需的钻深X。 – 按压限深器调节键(12)，并将限深器装入辅助手 柄(14)。 限深器(13)的槽纹必须朝下。 – 将SDS-plus工具刀头推入SDS-plus工具夹头 (3)，直至极限位置。如果未安装好SDS-plus工 具，会影响设定深度的准确性。 – 尽可能地拉出限深器，使钻尖与限深器尖端之间 的距离等于所需的钻孔深度X。

u 如果工具卡住了，传往主轴的动力会中断。由于 会产生力，请用双手牢牢握住电动工具并站稳。 u 当电动工具卡住时，请关闭电动工具并松开工具 刀头。开动机器时如果安装在机器上的钻头被卡 住了，会产生很高的反作用扭力。 安装螺丝批嘴（见图片L） u 先关闭电动工具，然后再放置在螺母/螺栓上。旋 转的工具刀头可能会滑开。 使用螺丝批嘴时，您需要一个带SDS-plus接头柄 （附件）的通用连杆(30)。 1 609 92A 77M | (22.12.2021) Bosch Power Tools繁體中文 | 33 – 清洁接头柄的末端并在接头柄末端涂抹少许油

– 把通用连杆拧入工具夹头中，并让连杆自动锁

– 抽拉连杆，检查连杆是否已经正确锁牢。 – 把螺丝批嘴插入通用连杆中。必须使用与螺丝头

– 拆卸通用连杆时，向后推锁定套筒(5)，然后从工 具夹头中拆下通用连杆(30)。

u 在电动工具上进行所有操作之前都必须从插座上 u 电动工具和通气孔必须随时保持清洁，以确保工

如果必须更换连接线，务必把这项工作交给Bosch 或者经授权的Bosch电动工具顾客服务执行，以避 免危害机器的安全性能。 u 必须立即更换损坏的防尘盖。最好委托本公司的

本公司顾客服务处负责回答有关本公司产品的修 理、维护和备件的问题。备件的展开图纸和信息也 可查看：www.bosch-pt.com 博世应用咨询团队乐于就我们的产品及其附件问题

询问和订购备件时，务必提供机器铭牌上标示的10

滨江区　滨康路567号 102/1F 服务中心 邮政编码：310052 电话：(0571)8887 5566 / 5588 传真：(0571)8887 6688 x 5566# / 5588# 电邮：bsc.hz@cn.bosch.com www.bosch-pt.com.cn

Robert Bosch Power Tools GmbH 罗伯特·博世电动工具有限公司 70538 Stuttgart / GERMANY 70538 斯图加特 / 德国

必须以符合环保要求的方式回收再利用电动工具、

請詳讀工作臺及電動工具的所 有安全警告與使用說明。若不 遵照以下列出的指示，將可能導致電擊、著火和／

保存所有警告和說明書以備查閱。 在所有警告中，「電動工具」此一名詞泛指：以市 電驅動的（有線）電動工具或是以電池驅動的（無

u 保持工作場地清潔和明亮。混亂和黑暗的場地會 u 不要在易爆環境，如有易燃液體、氣體或粉塵的 環境下操作電動工具。電動工具產生的火花會點

u 讓兒童和旁觀者離開後操作電動工具。注意力不 集中會使您失去對工具的控制。

u 電動工具插頭必須與插座相配。 絕不能以任何方 式改裝插頭。 需接地的電動工具不能使用任何轉 換插頭。未經改裝的插頭和相配的插座將減少電

u 避免人體接觸接地表面，如管道、散熱片和冰 箱。如果您身體接地會增加電擊危險。 u 不得將電動工具暴露在雨中或潮濕環境中。水進 入電動工具將增加電擊危險。 u 不得濫用電線。 絕不能用電線搬運、拉動電動工 具或拔出其插頭。 使電線遠離熱源、油、銳利邊 緣或移動零件。受損或纏繞的軟線會增加電擊危

u 當在戶外使用電動工具時，使用適合戶外使用的 延長線。適合戶外使用的軟線，將減少電擊危

u 如果在潮濕環境下操作電動工具是不可避免的， 應使用剩餘電流動作保護器（RCD）。使用RCD

u 保持警覺，當操作電動工具時關注所從事的操作 並保持清醒。 當您感到疲倦，或在有藥物、酒精 或治療反應時，不要操作電動工具。在操作電動 工具時瞬間的疏忽會導致嚴重人身傷害。 Bosch Power Tools 1 609 92A 77M | (22.12.2021)34 | 繁體中文 u 使用個人防護裝置。 始終佩戴護目鏡。安全裝 置，諸如適當條件下使用防塵面具、防滑安全 鞋、安全帽、聽力防護等裝置能減少人身傷害。 u 防止意外起動。 確保開關在連接電源和／或電池 盒、拿起或搬運工具時處於關閉位置。手指放在 已接通電源的開關上或開關處於接通時插入插頭

u 在電動工具接通之前，拿掉所有調節鑰匙或扳 手。遺留在電動工具旋轉零件上的扳手或鑰匙會

u 手不要伸展得太長。 時刻注意立足點和身體平 衡。這樣在意外情況下能很好地控制電動工具。 u 著裝適當。 不要穿寬鬆衣服或佩戴飾品。 讓您的 衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長 髮可能會捲入運動部件中。 u 如果提供了與排屑、集塵設備連接用的裝置，要 確保他們連接完好且使用得當。使用這些裝置可

u 切勿因經常使用工具所累積的熟練感而過度自 信，輕忽工具的安全守則。任何一個魯莽的舉動 都可能瞬間造成人員重傷。 電動工具使用和注意事項 u 不要濫用電動工具， 根據用途使用適當的電動工 具。選用適當設計的電動工具會使您工作更有

u 如果開關不能開啟或關閉工具電源，則不能使用 該電動工具。不能用開關來控制的電動工具是危

u 在進行任何調整、更換配件或貯存電動工具之 前，必須從電源上拔掉插頭並／或取出電池盒。 這種防護性措施將減少工具意外起動的危險。 u 將閒置不用的電動工具貯存在兒童所及範圍之 外，並且不要讓不熟悉電動工具或對這些說明不 瞭解的人操作電動工具。電動工具在未經培訓的

u 保養電動工具與配備。 檢查運動件是否調整到位 或卡住，檢查零件破損情況和影響電動工具運行 的其他狀況。 如有損壞，電動工具應在使用前修 理好。許多事故由維護不良的電動工具引發。 u 保持切削刀具鋒利和清潔。保養良好的有鋒利切 削刃的刀具不易卡住而且容易控制。 u 按照使用說明書，考慮作業條件和進行的作業來 使用電動工具、配件和工具的刀頭等。將電動工 具用於那些與其用途不符的操作可能會導致危

u 把手及握持區應保持乾燥、潔淨，且不得沾染任 何油液或油脂。易滑脫的把手及握持區將無法讓 您在發生意外狀況時安全地抓緊並控制工具。

u 將您的電動工具送交專業維修人員，必須使用同 樣的備件進行更換。這樣將確保所維修的電動工

u 請戴上耳罩。暴露在噪音下會造成聽力喪失。 u 請使用工具的輔助把手（若有配備）。失去控制

u 進行作業時，負責進行切割的配件可能會碰觸到 隱藏的配線，請從絕緣握把處拿持電動工具。負 責進行切割的配件及固定釘若是觸及「導電」電 線，可能導致電動工具外露的金屬部件「導 電」，進而使操作人員遭受電擊。 使用長鑽頭搭配鎚鑽的安全說明 u 請務必以低速啟動並將鑽尖確實抵住工件。若鑽 頭未接觸工件且以超過最高轉速的速度無負載轉 動，可能會讓鑽頭彎曲並導致人員受傷。 u 請順著鑽頭方向施加適當的壓力。鑽頭可能會彎 曲而造成斷裂或失控，進而導致人員受傷。

u 使用合適的偵測裝置偵察隱藏的電線，或者向當 地的相關單位尋求支援。接觸電線可能引起火災 並讓操作者觸電。若損壞瓦斯管會引起爆炸。鑿 穿水管不僅會造成嚴重的財物損失，也可能導致

u 必須等待電動工具完全靜止後才能將它放下。嵌 件工具可能卡住而使電動工具失控。 u 固定好工件。使用固定裝置或老虎鉗固定工件， 會比用手持握工件更牢固。 u 操作後不久不要接觸任何嵌件工具或鄰近的外殼 部件。這些在操作過程中會變得非常灼熱並導致

u 鑽孔時嵌件工具可能會卡住。請確實站穩並用雙 手牢牢握住電動工具。否則您可能無法再控制電

u 使用鑿子進行拆除工作時請小心。 拆除材料的掉 落碎片可能會傷害旁人或您自己。 u 作業期間請用雙手牢牢握緊電動工具並保持穩 固。使用雙手才能夠更穩定地操作電動工具。

請詳讀所有安全注意事項和指示。如未 遵守安全注意事項與指示，可能導致火 災、人員遭受電擊及／或重傷。 請留意操作說明書中最前面的圖示。

本電動工具可以在混凝土、磚牆、和石材上進行鎚 擊鑽孔。此外，它同樣也可以用無震動之方式在木 材、金屬、陶瓷或塑膠等材質上進行鑽孔加工。具 備電子調速和正逆轉功能的電動工具亦可用於拆裝

本電動工具適合在混凝土、磚塊及石材進行鎚擊鑽 孔，亦適用於簡易型鑿削作業。此外，它同樣也可 以用無震動之方式在木材、金屬、陶瓷或塑膠等材 1 609 92A 77M | (22.12.2021) Bosch Power Tools繁體中文 | 35 質上進行鑽孔加工。具備電子調速和正逆轉功能的 電動工具亦可用於拆裝螺栓。

機件的編號和電動工具詳解圖上的編號一致。

(1) 快換夾頭（GBH2-24DFR）

(2) SDS-plus（四坑系統）夾頭

(12) 限深擋塊調整按鈕 (13) 限深擋塊 (14) 輔助手柄（絕緣握柄） (15) 「鑽孔／鎚擊鑽孔」切換開關的解鎖按鈕

(17) 把手（絕緣握柄） (18) 齒環式夾頭的防鬆螺栓

(20) 插入夾頭的 SDS-plus 接頭柄

(22) 快換夾頭的前端套筒（GBH2-24DFR）

(23) 快換夾頭的固定環（GBH2-24DFR）

(30) 具有 SDS-plus 接頭柄的萬用接桿

a) 圖表或說明上提到的配件，並不包含在基本的供貨範圍 中。本公司的配件清單中有完整的配件供應項目。

mm 24 24 24 – 砌牆（使用空心鑽頭） mm 68 68 68

/ II / II / II 本說明書提供的參數是以 230 伏特為依據，於低電壓地區，此數據有可能不同。 Bosch Power Tools 1 609 92A 77M | (22.12.2021)36 | 繁體中文

u 維修電動工具或換裝零、配件之前，務必從插座

u 操作電動工具時務必使用輔助手柄 (14)。 u 確保輔助手柄始終牢固鎖緊。否則您可能在作業 時無法再控制電動工具。 翻轉輔助手柄（請參考圖 A） 輔助手柄 (14) 可隨意翻轉，以便採取一個穩固而不 容易感到疲勞的工作姿勢。 – 逆時針旋轉輔助手柄 (14) 的下方握把處，以便將 輔助手柄 (14) 轉至所需位置。然後再順時針旋轉 輔助手柄 (14) 的下方握把處，將它重新鎖緊。 注意，輔助手柄的固定套圈必須位於機殼上的固

進行鎚擊鑽孔和鑿削時，必須使用能夠安裝在 SDS‑plus 夾頭上的 SDS‑plus 工具。 若要以無震動之方式在木材、金屬、陶瓷及塑膠等 材質上進行鑽孔，或是想要拆裝螺栓，請使用非 SDS‑plus 系統的工具（例如具有圓柱柄的鑽頭）。 使用此類鑽頭時必須在機器上安裝快速夾頭或齒環

GBH 2-24 DFR：SDS-plus 夾頭 (2) 可以很容易地 換成本工具機隨附的快換夾頭 (1)。

若要使用非 SDS-plus 系統的工具（例如具有圓柱 柄的鑽頭）進行作業，則必須安裝適當夾頭（齒環 式夾頭或快速夾頭，配件）。 安裝齒環式夾頭（請參考圖 B） – 請將 SDS-plus 接頭柄 (20) 鎖進齒環式夾頭 (19) 內。用防鬆螺栓 (18) 固定住齒環式夾頭 (19)。注意：此顆防鬆螺栓為左旋螺紋。 裝入齒環式夾頭（請參考圖 B） – 清潔接頭柄的末端並且塗上少許潤滑油脂。 – 把齒環式夾頭的接頭柄插入工具機的工具接頭 中，直至接頭柄自動鎖定為止。 – 拉動齒環式夾頭，以確認夾頭是否已確實鎖止。

– 將鎖止套筒 (5) 往後推，即可卸下齒環式夾頭 (19)。

卸下更換式夾頭（請參考圖 C） – 將更換式夾頭鎖止環 (6) 往後拉並讓它固定在這 個位置上，然後將 SDS-plus 更換式夾頭 (2) 或 快換夾頭 (1) 往前拔下。 – 更換式夾頭取下後需妥善保護，以免受污。 裝上更換式夾頭（請參考圖 D） – 更換式夾頭需先進行清潔然後才可安裝，必須在 接頭柄的插入端塗上少許油脂。 – 用整個手掌環握住 SDS-plus 更換式夾頭 (2) 或 快換夾頭 (1)。將更換式夾頭一邊旋轉一邊推至 夾頭轉接頭 (21) 上，直到清楚聽見卡上的聲音。 – 此時更換式夾頭已經自動鎖定。但是仍需拉動更 換式夾頭，以檢查是否已確實鎖止。

防塵蓋 (4) 可阻止鑽孔時所產生的大部份粉塵侵入 工具夾座。安裝工具時要小心，請勿損壞防塵蓋 (4)。 u 防塵蓋若有受損，應立即更換。最好委託本公司

更換工具（SDS-plus） 裝上 SDS-plus 嵌件工具（請參考圖 E） 夾頭採 SDS‑plus（四坑系統）設計，能夠簡便地更 換嵌件工具，無需借助其它輔助工具。 – GBH 2-24 DFR：直接將 SDS-plus 夾頭 (2) 裝

– 清潔嵌件工具的插入端並且塗上少許潤滑油脂。 – 把嵌件工具轉進工具夾座中，必須轉至嵌件工具

– 拉動工具以確認它是否已正確鎖止。 SDS‑plus 嵌件工具是活動的，因此在無負載狀態下 此類工具會偏心旋轉。開始鑽孔時此工具便會自動 置中，因此上述現象並不會影響鑽孔準確度。 取出 SDS-plus 嵌件工具（請參考圖 F） – 將鎖定套筒 (5) 往後推，然後便可取出嵌件工

提示：請勿使用非 SDS-plus 系統的工具進行鎚擊 鑽孔或鑿削！非 SDS‑plus 系統的工具和夾頭會在 進行鎚擊鑽孔和鑿削時受損。 – 請裝上齒環式夾頭 (19)。 – 透過旋轉方式，將齒環式夾頭 (19) 打開至能夠裝 入工具為止。裝入工具。 – 將夾頭扳手插進齒環式夾頭 (19) 的對應孔，然後 均勻地施力將工具夾緊。

– GBH2-24RE：將切換開關 (16) 移至「鑽孔」

– 用夾頭扳手 逆時針旋轉齒環式夾頭的套筒 (19)， 直到能取出嵌件工具為止。 1 609 92A 77M | (22.12.2021) Bosch Power Tools繁體中文 | 37

安裝嵌件工具（請參考圖 G） 提示：請勿使用非 SDS-plus 系統的工具進行鎚擊 鑽孔或鑿削！非 SDS‑plus 系統的工具和夾頭會在 進行鎚擊鑽孔和鑿削時受損。 – 請裝上快換夾頭 (1)。 – 必須握好快換夾頭的固定環 (23)，讓它留在原位 不動。旋轉前端套筒 (22)，以便工具夾座打開至 能夠裝入工具的程度。請將固定環 (23) 握住不 動，然後沿箭頭方向用力轉緊前端套筒 (22)，此 時必須清楚聽見輾軋聲。 – 透過拉動，確認工具是否已裝牢。 提示：如果工具夾座先前已完全開啟至極限位置， 那麼旋轉工具夾座使之閉合時，即使聽見輾軋聲也 不代表工具夾座已鎖上。 這時候請您再沿著箭頭的相反方向轉一下前端套筒 (22)。然後工具夾座便能確實閉合。 – 請將鎚擊／旋轉停止開關 (11) 轉至「鑽孔」位

取出嵌件工具（請參考圖H） – 必須握好快換夾頭的固定環 (23)，讓它留在原位 不動。沿著箭頭方向旋轉前端套筒 (22)，以便將 工具夾座打開至能夠取下工具的程度。

含鉛顏料、部分木材種類、礦石和金屬的加工廢塵 有害健康。機器操作者或施工現場附近的人員如果 接觸、吸入這些廢塵，可能會引發過敏反應或感染

某些塵埃（例如加工橡木或山毛櫸的廢塵）可能致 癌，特別是與處理木材的添加劑（例如木材的防腐 劑等）結合之後。唯有受過專業訓練的人才能夠進

– 儘可能使用適合物料的吸塵裝置。 – 工作場所要保持空氣流通。 – 建議佩戴 P2 過濾等級的口罩。 請留意並遵守貴國的物料加工相關法規。 u 避免讓工作場所堆積過多的塵垢。塵埃容易被點

搭配 Saugfix 的吸塵裝置（配件） 安裝吸塵設備（請參考圖 I） 吸塵設備須使用 Saugfix 裝置（配件）。鑽孔時， Saugfix 裝置頂部會往後回彈，這樣的設計可以確保 Saugfix 裝置始終緊貼著工件表面。 – 請按壓限深擋塊調整按鈕 (12) 然後取出限深擋塊 (13)。請再次按壓按鈕 (12) 並將 Saugfix 裝置 從前面裝入輔助手柄 (14) 中。 – 將吸塵管（直徑 19mm，配件）連接至 Saugfix 裝置的抽吸口 (24) 上。 根據工件材質選擇合適的吸塵器。 吸集可能危害健康、可能致癌或乾燥的廢塵時，務

在 Saugfix 裝置上調整鑽孔深度（請參考圖 J） 即使 Saugfix 裝置已裝上，您仍可確認所需的鑽孔 深度 X。 – 將 SDS-plus 嵌件工具往 SDS-plus 工具夾頭 (3) 推入到底。如果未裝好工具，會影響深度設定的

– 鬆開 Saugfix 裝置上的蝶翼螺栓 (28)。 – 把尚未啟動的電動工具緊緊地頂在工件的待鑽孔 位置上。SDS‑plus 嵌件工具也必須緊貼著工件表

– 挪動 Saugfix 裝置導管 (29) 在托架中的位置， 使 Saugfix 裝置頂部能完全貼合在待鑽孔的表面 上。導管 (29) 推至伸縮管 (27) 之上後，請勿繼 續推至超過必要距離，您應要能夠看見伸縮管 (27) 上的大部份刻度。 – 重新鎖緊蝶翼螺栓 (28)。鬆開 Saugfix 裝置限深 擋塊上的止付螺栓 (25)。 – 如圖所示，將限深擋塊 (26) 推至伸縮管 (27) 上，使距離 X 等於所需的鑽孔深度。 – 將止付螺栓 (25) 鎖緊在這個位置上。

u 請注意電源電壓！電源的電壓必須和電動工具銘 牌上標示的電壓一致。標示為 230V 的電動工具 亦可接上 220V 電源。

您可利用「鑽孔／鎚擊鑽孔」切換開關 (16) 選擇電

– 若要切換操作模式，請按壓解鎖按鈕 (15) 並將 「鑽孔／鎚擊鑽孔」切換開關 (16) 轉至所需位 置，此時應要聽見卡上的聲音。 提示：請務必在電動工具關閉電源時才變更操作模 式！否則可能造成電動工具損壞。 鎚擊鑽孔位置，適用於混凝土或石材 鑽孔位置，可在木材、金屬、陶瓷及 塑膠等材質上以無震動之方式進行鑽

GBH2-24DRE, GBH2-24DFR: 您可利用鎚擊／旋轉停止開關 (11) 選擇電動工具的

– 若要切換操作模式，請按壓解鎖按鈕 (10) 並將鎚 擊／旋轉停止開關 (11) 轉至所需位置，此時應要

提示：請務必在電動工具關閉電源時才變更操作模 式！否則可能造成電動工具損壞。 Bosch Power Tools 1 609 92A 77M | (22.12.2021)38 | 繁體中文 鎚擊鑽孔位置，適用於混凝土或石材 鑽孔位置，可在木材、金屬、陶瓷及塑 膠等材質上以無震動之方式進行鑽孔或

Vario-Lock 位置，用以調整鑿頭位置 ，鎚擊／旋轉停止開關 (11) 無法卡止在

透過正逆轉開關 (7) 即可變更電動工具的旋轉方 向。但按下起停開關 (9) 時，將無法這樣做。 u 電動工具靜止時，才能操作正逆轉開關(7)。 進行鎚擊鑽孔、一般鑽孔及鑿削時，都必須設為正

– 正轉：將兩邊的正逆轉開關 (7) 都轉到最底位

– 逆轉：將兩邊的正逆轉開關 (7) 都轉到最底位

– 若要啟動電動工具：按下起停開關 (9)。 – 若要固定起停開關 (9) 的位置，請將它按住不放 並同時按壓鎖止按鈕 (8)。 – 若要關閉電動工具，放開起停開關 (9) 即可。起 停開關 (9) 的位置若是已被鎖定，請按一下該開

您可為已啟動的電動工具無段調控轉速／衝擊次 數，轉速是由按壓起停開關 (9) 的深度決定。 輕按起停開關 (9) 時，轉速／衝擊次數較低。逐漸 在開關上加壓，轉速／衝擊次數也會跟著提高。 改變鑿頭位置（Vario‑Lock）

GBH2-24DRE, GBH2-24DFR

鑿頭可固定在 36 個不同的位置上。藉此，您可採取

– 把鑿頭插進工具夾座中。 – 請將鎚擊／旋轉停止開關 (11) 轉至「Vario- Lock」位置。 – 把鑿頭旋轉到所需的工作位置上。 – 請將鎚擊／旋轉停止開關(11)轉至「鑿削」位 置。工具夾座隨之鎖定。 – 進行鑿削時必須設為正轉。

調整鑽孔深度（請參考圖K） 您可利用限深擋塊(13)設定所需鑽孔深度 X。 – 請按壓限深擋塊調整按鈕(12)然後將限深擋塊安 裝到輔助手柄(14)上。 限深擋塊(13)上的刻紋必須朝下。 – 將 SDS-plus 嵌件工具往 SDS-plus 工具夾座(3) 推入到底。SDS-plus 工具若未確實裝好，會影響

– 將限深擋塊拉出至，鑽頭尖端與限深擋塊尖端之 間的距離等於所需的鑽孔深度 X。

u 如果工具卡住了，傳往主軸的動力會中斷。請務 必用雙手握穩電動工具並採取穩固站姿，以隨時 承受此時出現的作用力。 u 如果電動工具卡死，請關閉電動工具的電源，然 後鬆開嵌件工具。啟動機器時如果安裝在機器上 的鑽孔工具被卡住了，會產生高的反作用扭力。 裝上螺絲起子工具頭（請參考圖L） u 電動工具應先停止運轉，然後才放到螺母／螺栓 上。轉動中的嵌件工具可能會滑開。 若要使用螺絲起子工具頭，須備妥一個具有 SDS- plus 接頭柄的萬用接桿(30)（配件）。 – 清潔接頭柄的末端並且塗上少許潤滑油脂。 – 把萬用接桿轉進工具夾座中，必須轉至萬用接桿

– 拉動萬用接桿，以確認萬用接桿是否已確實鎖

– 把螺絲起子工具頭插入萬用接桿中。必須使用與 螺絲頭大小相符的螺絲起子工具頭。 – 若要取下萬用接桿，請將鎖定套筒(5)往後推，然 後將萬用接桿(30)從工具夾座中取出即可。

u 維修電動工具或換裝零、配件之前，務必從插座

u 電動工具和通風口都必須保持清潔，這樣才能夠 提高工作品質和安全性。 如果必須更換連接線，請務必交由 Bosch 或者經授 權的 Bosch 電動工具顧客服務執行，以避免危害機

u 防塵蓋若有受損，應立即更換。最好委託本公司

– 每次使用後，請清潔工具夾座 (3)。 顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的維 修、維護和備用零件的問題。以下的網頁中有分解 圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用 諮詢小組很樂意為您提供協助。 當您需要諮詢或訂購備用零件時，請務必提供本產 品型號銘牌上 10 位數的產品機號。 1 609 92A 77M | (22.12.2021) Bosch Power Tools한국어 | 39

台灣羅伯特博世股份有限公司 建國北路一段90 號6 樓 台北市10491 電話: (02)77342588 傳真: (02)25161176 www.bosch-pt.com.tw

Robert Bosch Power Tools GmbH 羅伯特· 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特/ 德國 以下更多客戶服務處地址： www.bosch-pt.com/serviceaddresses

必須以符合環保的方式，回收再利用損壞的機器、 配件和廢棄的包裝材料。 不可以把電動工具丟入家庭垃圾中。

設備名稱 : 鎚鑽 , 型號 （型式）：GBH 2-24 RE & GBH 2-24 DRE
