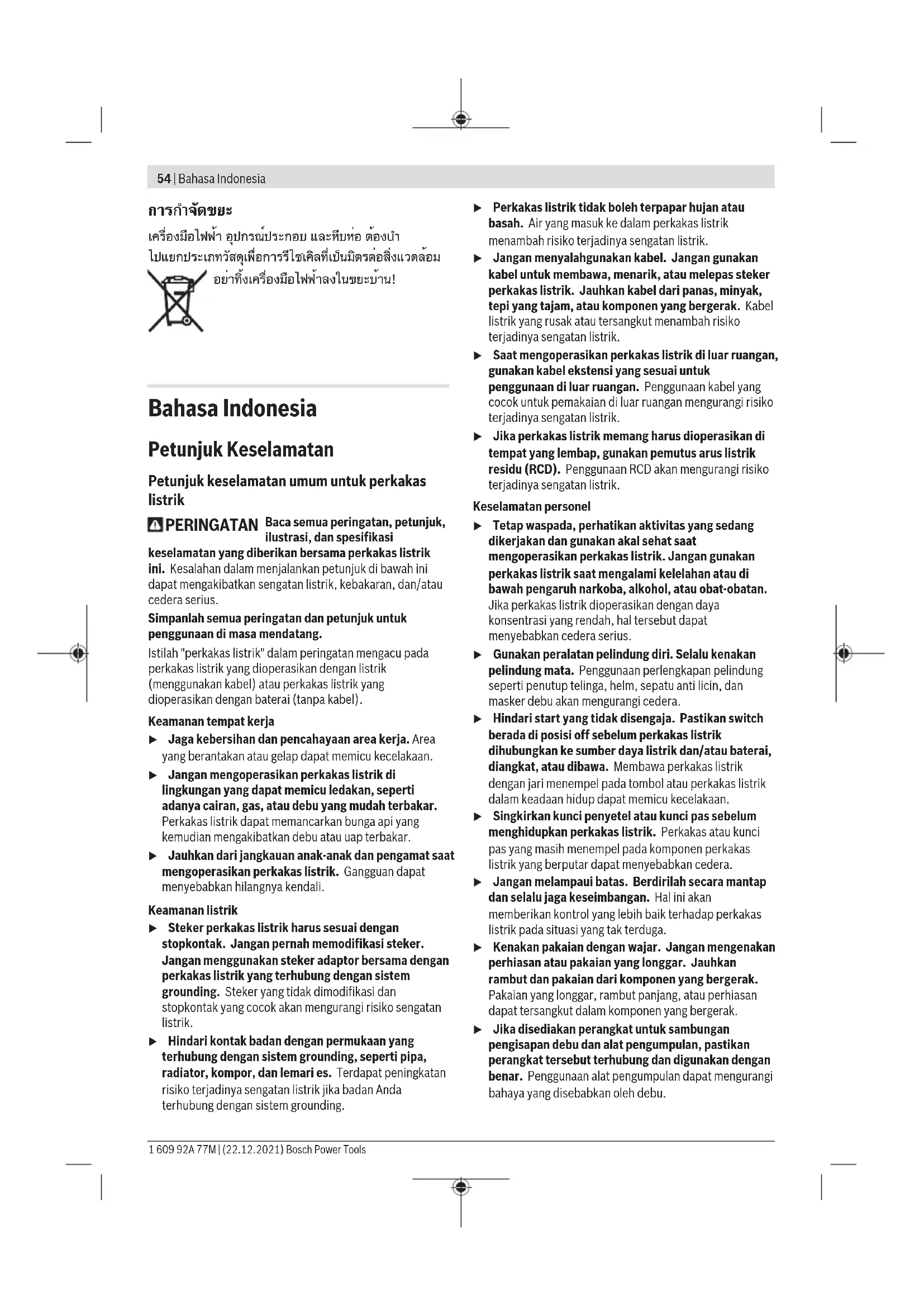

โทรศัพท์ 02 7587555 โทรสาร 02 7587525 สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่: www.bosch-pt.com/serviceaddresses Bosch Power Tools 1 609 92A 77M | (22.12.2021)54 | Bahasa Indonesia การกำจัดขยะ เครื่องมือไฟฟ้า อุปกรณ์ประกอบ และหีบห่อ ต้องนำ ไปแยกประเภทวัสดุเพื่อการรีไซเคิลที่เป็นมิตรต่อสิ่งแวดล้อม อย่าทิ้งเครื่องมือไฟฟ้าลงในขยะบ้าน! Bahasa Indonesia Petunjuk Keselamatan Petunjuk keselamatan umum untuk perkakas listrik PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius. Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang. Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel). Keamanan tempat kerja u Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. u Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar. u Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali. Keamanan listrik u Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. u Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding. u Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik. u Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik. u Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik. u Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik. Keselamatan personel u Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius. u Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera. u Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan. u Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. u Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. u Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak. u Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu. 1 609 92A 77M | (22.12.2021) Bosch Power ToolsBahasa Indonesia | 55 u Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik. Penggunaan dan pemeliharaan perkakas listrik u Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. u Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki. u Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja. u Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih. u Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik. u Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan. u Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. u Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga. Servis u Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik. Petunjuk keselamatan untuk hammer Petunjuk keselamatan untuk semua pengoperasian u Kenakan sumbat telinga. Suara bising alat dapat menyebabkan berkurangnya pendengaran. u Gunakan handle tambahan, jika tersedia. Kehilangan kendali dapat menyebabkan cedera. u Pegang perkakas listrik pada permukaan gagang isolator saat digunakan, karena aksesori pemotong atau alat pengencang dapat saja bersentuhan dengan kabel yang tidak terlihat atau kabelnya sendiri. Aksesori pemotong dan alat pengencang yang bersentuhan dengan kabel yang dialiri listrik dapat menyebabkan terbukanya bagian logam dari alat yang dialiri listrik sehingga berisiko mengakibatkan sengatan listrik pada operator. Petunjuk keselamatan saat menggunakan mata bor panjang dengan rotary hammer u Selalu hidupkan alat bor pada kecepatan rendah dengan ujung mata bor menyentuh benda kerja. Pada kecepatan yang tinggi, mata bor akan membengkok jika berputar secara bebas tanpa menyentuh benda kerja dan dapat menyebabkan cedera terhadap pengguna. u Tekan hanya pada garis langsung dengan mata bor dan jangan tekan secara berlebihan. Mata bor dapat membengkok dan menyebabkan kerusakan atau hilang kendali sehingga menyebabkan cedera terhadap pengguna. Petunjuk keselamatan tambahan u Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan kerusakan barang-barang atau dapat mengakibatkan kontak listrik. u Sebelum meletakkan perkakas listrik, tunggulah hingga perkakas berhenti berputar. Alat kerja dapat tersangkut dan menyebabkan perkakas listrik tidak dapat dikendalikan. u Gunakan alat kerja dengan aman. Benda yang ditahan dalam alat pemegang atau bais lebih aman daripada benda yang dipegang dengan tangan. u Jangan menyentuh alat sisipan atau bagian housing yang berdekatan sesaat setelah pengoperasian. Alat sisipan atau housing tersebut dapat menjadi sangat panas selama pengoperasian sehingga menyebabkan luka bakar. u Alat sisipan dapat terhenti saat pengeboran. Pegang erat perkakas listrik dengan kedua tangan dan pastikan Anda berdiri di posisi yang aman. Jika tidak, Anda dapat kehilangan kendali atas perkakas listrik. u Berhati-hatilah saat menghancurkan suatu objek dengan pahat. Serpihan-serpihan yang jatuh dari material yang dihancurkan dapat mencederai Anda atau orang di sekitar Anda. Bosch Power Tools 1 609 92A 77M | (22.12.2021)56 | Bahasa Indonesia u Pegang erat perkakas listrik dengan kedua tangan selama mengoperasikannya dan pastikan Anda berdiri di posisi aman. Gunakan perkakas listrik dengan kedua tangan secara hati-hati. Spesifikasi produk dan performa Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat. Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian. Tujuan penggunaan

Perkakas listrik ini dirancang untuk pengeboran benda keras pada beton, batu bata, dan bebatuan. Perkakas listrik juga cocok untuk pengeboran tanpa getaran pada kayu, logam, keramik, dan bahan sintetis. Perkakas listrik dengan penyetelan elektronik dan arah putaran ke kanan/kiri juga cocok untuk penyekrupan.

Aksesori yang ada pada gambar atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami. Data teknis Bor hammer GBH2-24RE GBH2-24DRE GBH2-24DFR Nomor seri 3 611 B72 0.. 3 611 B72 1.. 3 611 B73 0.. Kontrol kecepatan putaran ● ● ● Penghenti putaran − ● ● Arah putaran ke kanan/kiri ● ● ● Chuck bor penggantian − − ● Input daya nominal W 790 790 790 Tingkat getaran min

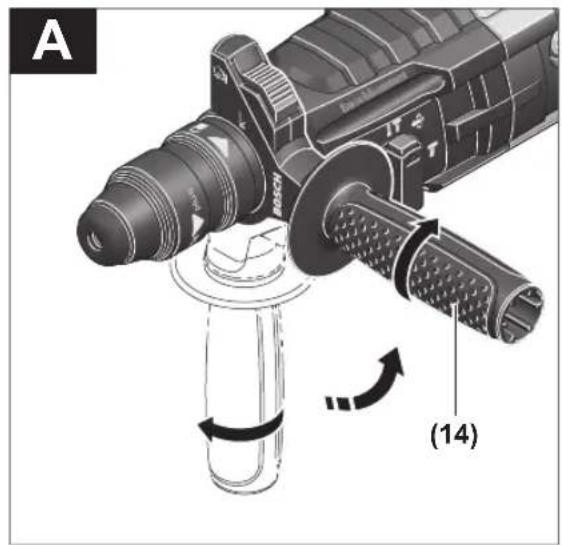

0–930 0–930 0–930 Dudukan alat kerja SDS-plus SDS-plus SDS-plus Diameter leher spindel mm 48,5 48,5 48,5 Diameter pengeboran maks. – Beton mm 24 24 24 – Tembok (dengan mata bor pipa) mm 68 68 68 – Baja mm 13 13 13 – Kayu mm 30 30 30 Berat sesuai dengan EPTA- Procedure 01:2014 kg 2,8 2,8 2,9 Tingkat perlindungan / II / II / II Data-data berlaku untuk tegangan nominal [U] 230V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berlainan. Pemasangan u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. Gagang tambahan u Hanya gunakan perkakas listrik dengan gagang tambahan (14). u Pastikan gagang tambahan selalu terpasang kuat. Jika tidak, Anda dapat kehilangan kendali atas perkakas listrik saat bekerja. Memutar gagang tambahan (lihat gambar A) Gagang tambahan (14) dapat digerakkan ke arah mana pun untuk memungkinkan posisi kerja yang aman dan tidak melelahkan. – Putar bagian bawah gagang tambahan (14) berlawanan arah jarum jam dan gerakkan gagang tambahan (14) ke posisi yang diinginkan. Setelah itu, putar dan kencangkan kembali bagian bawah gagang tambahan (14) searah jarum jam. Pastikan tali pengencang gagang tambahan berada dalam alur yang tersedia di housing. Memilih chuck bor dan perkakas Untuk mengebor benda keras dan memahat, diperlukan perkakas SDS-plus yang dipasang ke dalam chuck bor SDS- plus. Perkakas tanpa SDS-plus (misalnya bor dengan batang berbentuk silinder) digunakan untuk pengeboran tanpa getaran pada kayu, logam, keramik dan bahan sintetis serta untuk penyekrupan. Untuk perkakas ini, diperlukan chuck bor pengencangan cepat atau chuck bor bergigi. GBH 2-24 DFR: Chuck bor penggantian SDS-plus (2) dapat diganti dengan mudah dengan chuck bor pengencangan cepat (1) yang telah disediakan. Mengganti chuck bor Memasang/melepas chuck bor bergerigi

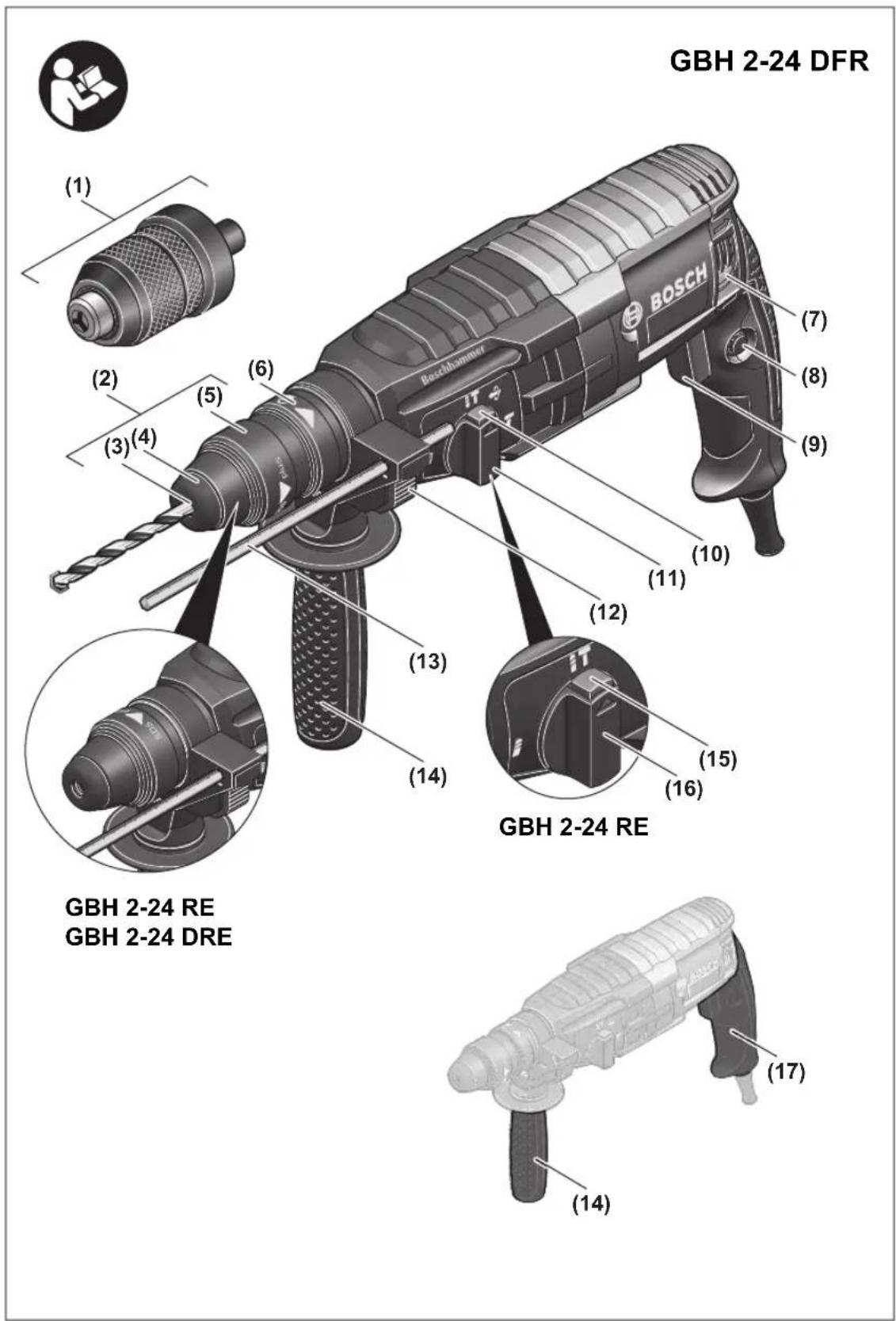

GBH 2-24 RE, GBH 2-24 DRE

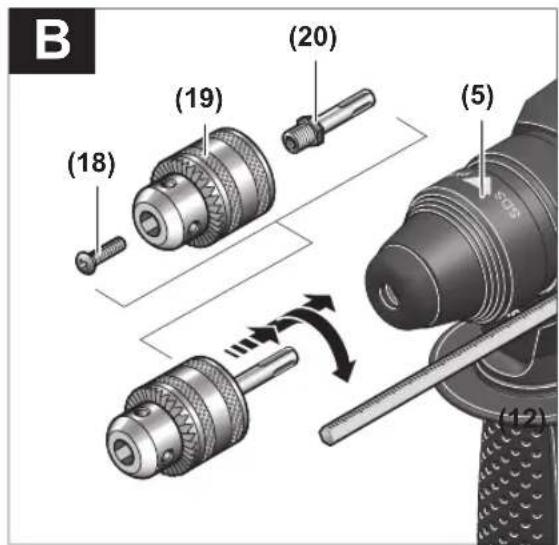

Chuck bor yang sesuai (chuck bor bergerigi atau chuck bor pengencangan cepat, aksesori) harus dipasang agar dapat melakukan pengerjaan dengan alat kerja tanpa SDS-plus (misalnya chuck bor dengan batang berbentuk silinder). Memasang chuck bor bergerigi (lihat gambar B) – Pasang batang pemasang SDS-plus (20) ke dalam chuck bor bergerigi (19). Kencangkan chuck bor bergerigi (19) dengan sekrup pengunci (18). Perhatikan bahwa sekrup pengunci memiliki ulir yang berputar ke arah kiri. Memasang chuck bor bergerigi (lihat gambar B) – Bersihkan ujung batang pemasang dan lumasi dengan sedikit minyak. – Pasang chuck bor bergigi dengan batang pemasang ke dalam dudukan perkakas dengan cara diputar hingga terkunci. – Periksa penguncian dengan menarik chuck bor bergerigi. Melepaskan chuck bor bergigi – Dorong selongsong pengunci (5) ke belakang dan lepaskan chuck bor bergerigi (19). Melepaskan/memasang chuck bor penggantian

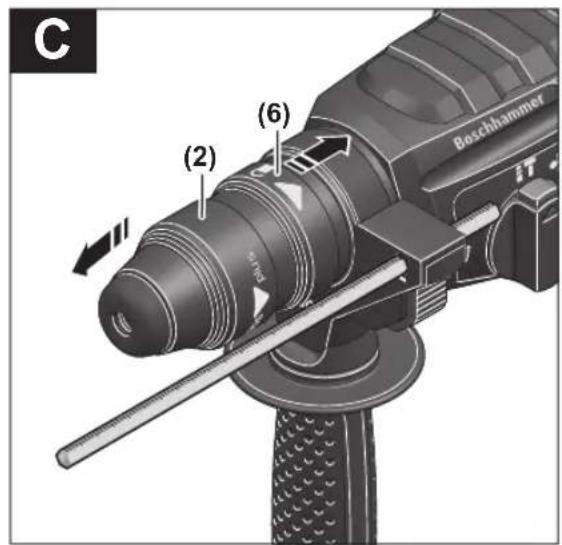

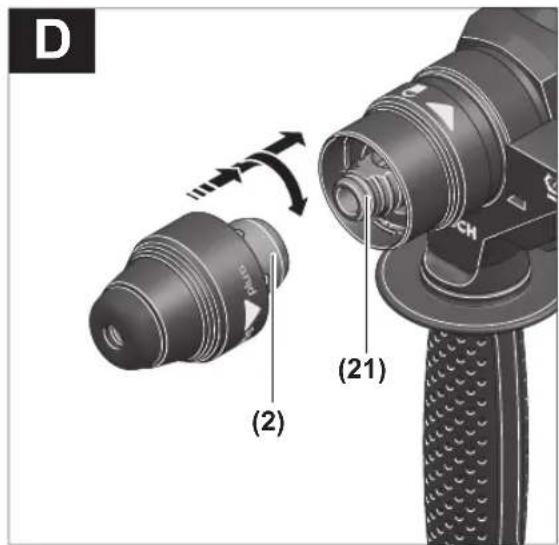

Melepaskan chuck bor penggantian (lihat gambar C) – Tarik ring pengunci chuck bor penggantian (6) ke belakang, tahan ring pengunci pada posisi ini dan tarik chuck bor penggantian SDS plus (2) atau chuck bor penggantian pengencangan cepat (1) ke depan hingga terlepas. – Jaga kebersihan chuck bor penggantian setelah dilepaskan. Bosch Power Tools 1 609 92A 77M | (22.12.2021)58 | Bahasa Indonesia Memasang chuck bor penggantian (lihat gambar D) – Bersihkan chuck bor penggantian sebelum dipasang dan lumasi ujungnya dengan sedikit minyak. – Pegang chuck bor penggantian SDS plus (2) atau chuck bor penggantian pengencangan cepat (1) dengan seluruh tangan. Dorong chuck bor penggantian dengan diputar ke dudukan chuck bor (21) hingga terdengar bunyi mengunci yang jelas. – Chuck bor penggantian mengunci secara otomatis. Periksa penguncian dengan menarik chuck bor. Mengganti perkakas Tutup pelindung debu (4) mencegah masuknya debu pengeboran ke dalam dudukan alat kerja selama pengoperasian. Saat menggunakan perkakas, pastikan tutup pelindung debu (4) tidak rusak. u Tutup pelindung debu yang rusak harus segera diganti. Disarankan untuk melakukannya di layanan pelanggan Bosch. Mengganti perkakas (SDS plus) Memasang alat sisipan SDS-plus (lihat gambar E) Dengan chuck bor SDS‑plus, alat sisipan dapat diganti dengan mudah dan cepat tanpa menggunakan alat bantu. – GBH 2-24 DFR: Pasang chuck bor penggantian SDS-plus (2). – Bersihkan ujung alat sisipan dan lumasi dengan sedikit minyak. – Pasang alat sisipan ke dalam dudukan alat kerja dengan diputar hingga terkunci dengan sendirinya. – Periksa penguncian dengan menarik alat kerja. Alat sisipan SDS‑plus harus dapat bergerak dengan bebas. Hal ini menimbulkan penyimpangan putaran sewaktu perkakas listrik berjalan pada kecepatan idle. Hal ini tidak memengaruhi ketepatan lubang bor karena mata bor memusatkan dengan sendirinya saat mengebor. Melepaskan alat sisipan SDS plus (lihat gambar F) – Dorong selongsong pengunci (5) ke belakang dan lepaskan alat sisipan. Mengganti alat kerja chuck bor bergerigi

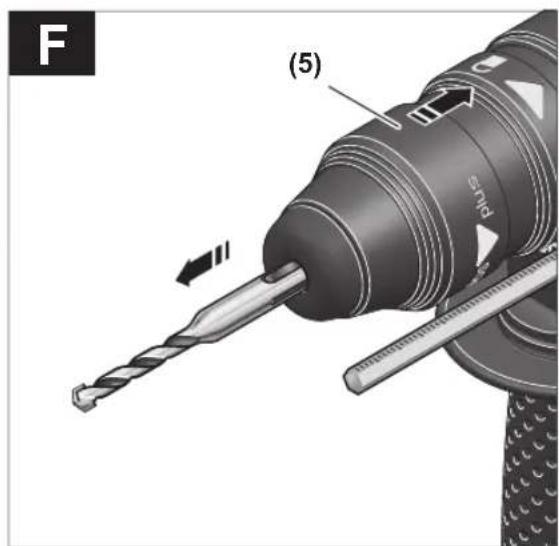

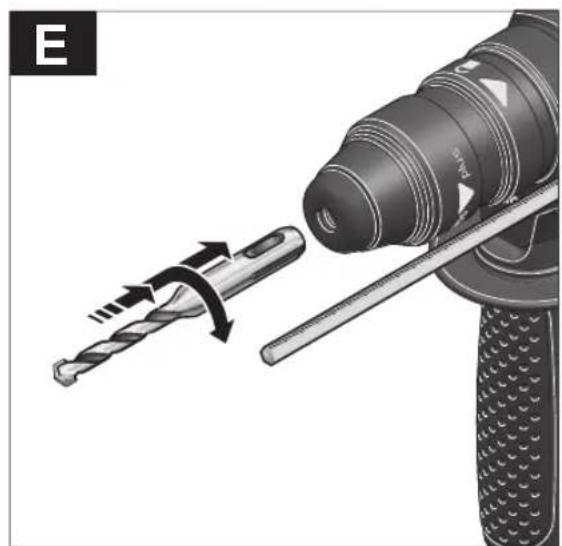

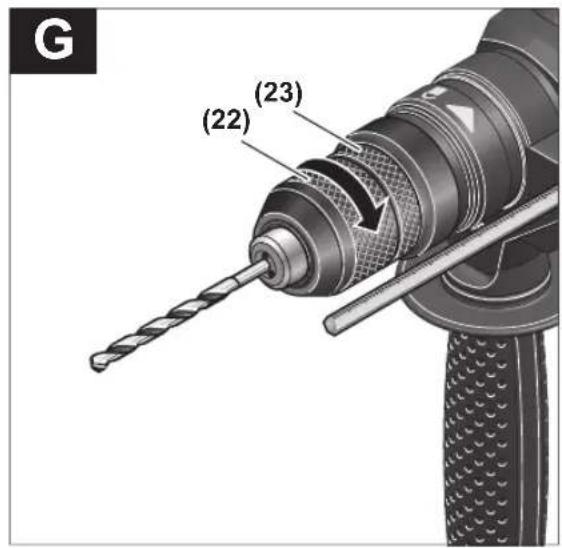

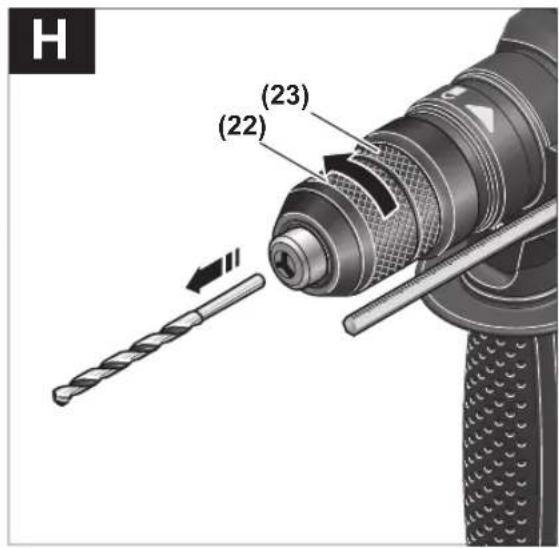

Memasang alat sisipan (lihat gambar G) Catatan: Jangan menggunakan perkakas tanpa SDS plus untuk mengebor benda keras atau memahat! Perkakas tanpa SDS plus dan chuck bor akan menjadi rusak jika digunakan untuk mengebor benda keras dan memahat. – Pasang chuck bor penggantian cepat (1). – Pegang ring penahan (23) chuck bor penggantian pengencangan cepat dengan kuat. Buka dudukan alat kerja dengan memutar selongsong depan (22) hingga alat kerja dapat dimasukkan. Pegang ring penahan (23) dengan kuat dan putar selongsong depan (22) dengan kuat sesuai arah panah hingga terdengar bunyi klik dengan jelas. – Periksa kedudukannya dengan menarik alat. Catatan: Jika dudukan alat kerja dibuka hingga maksimal, bunyi klik dapat terdengar saat menutup dudukan alat kerja dan dudukan alat kerja tidak akan menutup. Pada situasi ini, putar selongsong depan (22) satu kali berlawanan dengan arah panah. Lalu, dudukan alat kerja akan dapat ditutup. – Putar switch getaran/penghenti putaran (11) ke posisi„Pengeboran“. Melepaskan alat sisipan (lihat gambar H) – Pegang ring penahan (23) chuck bor penggantian pengencangan cepat dengan kuat. Buka dudukan alat kerja dengan memutar selongsong depan (22) sesuai arah panah hingga alat kerja dapat dilepaskan. Pengisapan debu/serbuk Debu dari bahan-bahan seperti cat yang mengandung timbal, beberapa jenis kayu, bahan mineral dan logam dapat berbahaya bagi kesehatan. Menyentuh atau menghirup debu tersebut dapat mengakibatkan reaksi alergi dan/atau penyakit saluran pernapasan bagi pengguna atau orang yang berada di dekatnya. Beberapa debu tertentu seperti misalnya debu kayu pohon ek atau pohon fagus silvatica dianggap dapat mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan- bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli. – Gunakanlah hanya pengisap debu yang cocok untuk mengisap bahan yang dikerjakan. – Pastikan terdapat ventilasi udara yang baik di tempat kerja. – Dianjurkan untuk memakai masker anti debu dengan filter kelas P2. Taatilah peraturan-peraturan untuk bahan-bahan yang dikerjakan yang berlaku di negara Anda. 1 609 92A 77M | (22.12.2021) Bosch Power ToolsBahasa Indonesia | 59 u Hindari debu yang banyak terkumpul di tempat kerja. Debu dapat tersulut dengan mudah. Pengisapan debu dengan Saugfix (aksesori) Memasang alat pengisap (lihat gambar I) Untuk pengisapan debu diperlukan Saugfix (aksesori). Saat mengebor, Saugfix akan bergerak ke tempat semula sehingga ujung Saugfix selalu ditahan rapat dengan permukaan benda kerja. – Tekan tombol untuk mengatur pembatas kedalaman (12) dan lepaskan pembatas kedalaman (13). Tekan kembali tombol (12) dan pasang Saugfix dari depan ke dalam gagang tambahan (14). – Sambungkan slang pengisap (diameter 19mm, aksesori) ke lubang pengisap (24) . Mesin pengisap debu harus sesuai dengan bahan yang dikerjakan. Gunakan mesin pengisap khusus saat mengisap debu yang sangat berbahaya bagi kesehatan, pemicu kanker atau debu kering. Mengatur kedalaman pengeboran pada Saugfix (lihat gambar J) Kedalaman pengeboran yang diinginkan X juga dapat diatur pada Saugfix yang terpasang. – Dorong alat sisipan SDS-plus ke dalam dudukan alat kerja SDS-plus (3) hingga maksimal. Alat kerja SDS‑plus yang goyah dapat menyebabkan kesalahan dalam penyetelan kedalaman bor. – Kendurkan baut kupu-kupu (28) pada Saugfix. – Pasang perkakas listrik dengan kuat tanpa menghidupkannya pada permukaan yang akan dibor. Alat kerja SDS‑plus harus mengenai permukaan yang dibor. – Posisikan pipa pemandu (29) Saugfix pada penahannya sedemikian rupa hingga ujung Saugfix berada pada permukaan yang akan dibor. Jangan terus mendorong pipa pemandu (29) pada pipa teleskopik (27) dari yang diperlukan agar sebagian besar skala pada pipa teleskopik (27) tetap terlihat. – Kencangkan kembali baut kupu-kupu (28). Kendurkan baut penjepit (25) pada pembatas kedalaman Saugfix. – Geser pembatas kedalaman (26) pada pipa teleskopik (27) sedemikian rupa hingga jarak X yang ditunjukkan pada gambar sesuai dengan kedalaman pengeboran yang diinginkan. – Kencangkan baut penjepit (25) di posisi ini. Penggunaan Pengoperasian pertama kali u Perhatikan tegangan listrik! Tegangan jaringan listrik harus sesuai dengan tegangan listrik yang tercantum pada label tipe perkakas listrik. Perkakas listrik dengan daya sebesar 230V seperti yang diindikasikan pada label dapat juga dioperasikan pada daya 220 V. Mengatur mode pengoperasian GBH2-24RE: Mode pengoperasian perkakas listrik dipilih menggunakan switch "Pengeboran/pengeboran benda keras" (16). – Untuk mengganti mode pengoperasian, tekan tombol rilis (15) dan putar switch "Pengeboran/pengeboran benda keras" (16) ke posisi yang diinginkan hingga switch terdengar mengunci. Catatan: Hanya ubah mode pengoperasian saat perkakas listrik dimatikan! Jika tidak, perkakas listrik dapat rusak. Posisi untuk Pengeboran benda keras pada beton atau batu Posisi untuk Pengeboran tanpa getaran pada kayu, logam, keramik, dan bahan sintetis serta untuk penyekrupan GBH2-24DRE, GBH2-24DFR: Pilih mode pengoperasian perkakas listrik menggunakan switch getaran/penghenti putaran (11). – Untuk mengganti mode pengoperasian, tekan tombol rilis (10) dan putar switch getaran/penghenti putaran (11) ke posisi yang diinginkan hingga switch terdengar mengunci. Catatan: Hanya ubah mode pengoperasian saat perkakas listrik dimatikan! Jika tidak, perkakas listrik dapat rusak. Posisi untuk Pengeboran benda keras pada beton atau batu Posisi untuk Pengeboran tanpa getaran pada kayu, logam, keramik dan bahan sintetis serta untuk Penyekrupan Posisi Vario-Lock untuk penyesuaian posisi pahat Switch getaran/penghenti putaran (11) tidak mengunci pada posisi ini. Posisi untuk Pemahatan Menyetel arah putaran Arah putaran perkakas listrik dapat diubah menggunakan switch arah putaran (7). Namun, hal ini tidak dapat dilakukan jika tombol on/off (9) ditekan. u Tekan switch arah putaran(7) hanya saat perkakas listrik sedang tidak beroperasi. Selalu atur arah putaran ke kanan untuk mengebor benda keras, mengebor biasa dan memahat. – Putaran ke kanan: Putar switch arah putaran (7) pada kedua sisi ke posisi hingga maksimal. – Putaran ke kiri: Putar switch arah putaran (7) pada kedua sisi ke posisi hingga maksimal. Bosch Power Tools 1 609 92A 77M | (22.12.2021)60 | Bahasa Indonesia Menyalakan/mematikan – Untuk menyalakan perkakas listrik, tekan tombol on/off (9). – Untuk mengunci tombol on/off (9), tekan dan tahan tombol serta tekan tombol pengunci (8). – Untuk mematikan perkakas listrik, lepaskan tombol on/ off (9). Jika tombol on/off (9) terkunci, tekan tombol terlebih dulu kemudian lepaskan. Mengatur kecepatan putaran/tingkat getaran Kecepatan putaran/tingkat getaran dari perkakas listrik yang dihidupkan dapat diatur terus-menerus bergantung seberapa kuat tombol on/off (9) ditekan. Jika tombol on/off (9) ditekan singkat, kecepatan putaran/ tingkat getaran akan menjadi rendah. Jika tombol ditekan kuat, kecepatan putaran/tingkat getaran akan bertambah. Mengubah posisi pahat (Vario Lock)

GBH2-24DRE, GBH2-24DFR

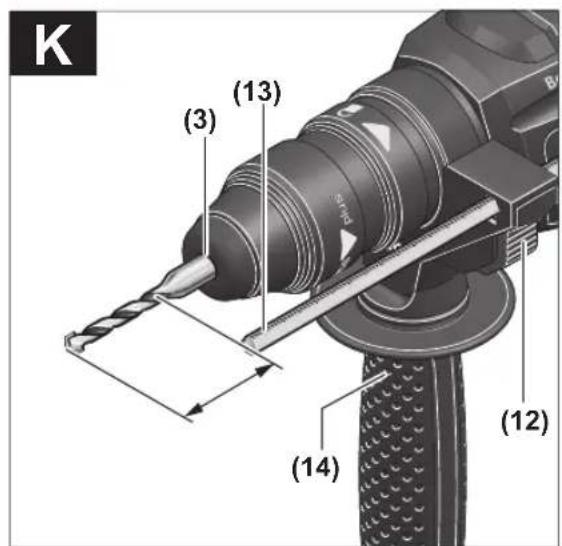

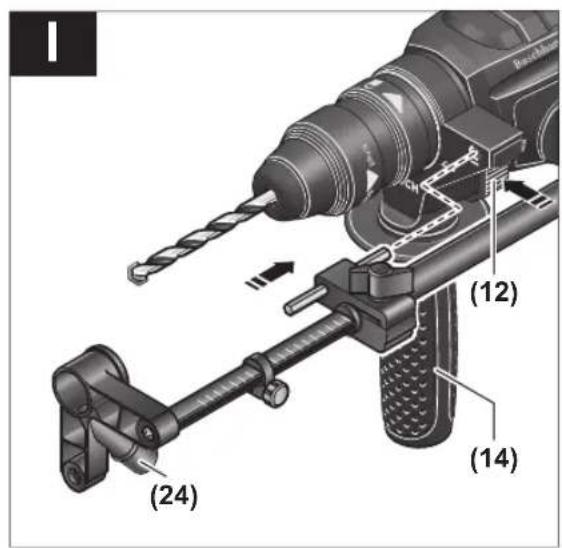

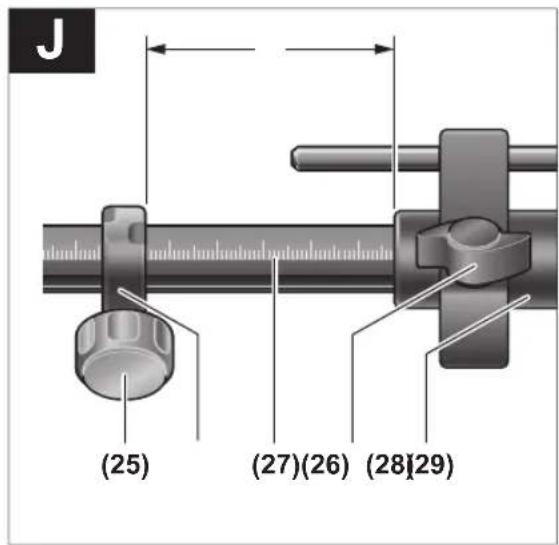

Pahat dapat dikunci pada 36 posisi. Dengan demikian, posisi kerja yang optimal dapat diperoleh. – Masukkan pahat ke dalam dudukan alat kerja. – Putar switch getaran/penghenti putaran (11) ke posisi "Vario-Lock". – Putar alat sisipan ke posisi pahat yang diinginkan. – Putar switch getaran/penghenti putaran (11) ke posisi "Pemahatan". Dudukan alat kerja kemudian akan terkunci. – Untuk memahat, atur arah putaran ke kanan. Petunjuk pengoperasian Mengatur kedalaman pengeboran (lihat gambar K) Dengan pembatas kedalaman (13), kedalaman lubang X yang diinginkan dapat ditetapkan. – Tekan tombol untuk mengatur pembatas kedalaman (12) dan pasang pembatas kedalaman ke gagang tambahan (14). Permukaan yang menonjol pada pembatas kedalaman (13) harus menghadap ke bawah. – Dorong alat sisipan SDS plus ke dalam dudukan alat kerja SDS plus (3) hingga maksimal. Alat kerja SDS plus yang goyah dapat menyebabkan kesalahan dalam penyetelan kedalaman bor. – Tarik pembatas kedalaman hingga jarak antara ujung mata bor dan ujung pembatas kedalaman sesuai dengan kedalaman pengeboran X yang diinginkan. Kopling beban berlebih u Jika alat sisipan terjepit atau tersangkut, maka daya penggerak ke spindel bor akan terhenti. Akibat daya yang timbul, tahan selalu perkakas listrik dengan kuat menggunakan kedua tangan dan ambil pijakan yang kuat. u Jika perkakas listrik macet, matikan perkakas listrik dan lepaskan alat sisipan. Jika perkakas listrik dihidupkan dengan kondisi mesin bor masih macet, hal ini dapat menyebabkan terjadinya torsi reaksi yang besar. Memasang mata obeng (lihat gambar L) u Pasang perkakas listrik pada mur/sekrup hanya saat dalam keadaan mati. Alat sisipan yang berputar dapat tergelincir. Untuk menggunakan mata obeng diperlukan holder universal (30) dengan batang pemasang SDS plus (aksesori). – Bersihkan ujung batang pemasang dan lumasi dengan sedikit minyak. – Pasang holder universal dengan cara diputar ke dalam dudukan alat kerja hingga terkunci dengan sendirinya. – Periksa penguncian dengan menarik holder universal. – Pasang mata obeng ke dalam holder universal. Hanya gunakan mata obeng yang sesuai dengan kepala sekrup. – Untuk melepaskan holder universal, dorong selongsong pengunci (5) ke belakang dan lepaskan holder universal (30) dari dudukan alat kerja. Perawatan dan servis Perawatan dan pembersihan u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. u Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman. Jika kabel listrik harus diganti, pekerjaan ini harus dilakukan oleh Bosch atau Service Center untuk perkakas listrik Bosch resmi agar keselamatan kerja selalu terjamin. u Tutup pelindung debu yang rusak harus segera diganti. Direkomendasikan untuk melakukannya di layanan pelanggan Bosch. – Bersihkan dudukan alat kerja (3) setiap kali selesai digunakan. Layanan pelanggan dan konsultasi penggunaan Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk. Indonesia PT Robert Bosch Palma Tower 10th Floor Jalan RA Kartini II-S Kaveling 6 Pondok Pinang, Kebayoran Lama Jakarta Selatan 12310 Tel.: (021) 3005 5800 1 609 92A 77M | (22.12.2021) Bosch Power ToolsTiếng Việt | 61 Fax: (021) 3005 5801 E-Mail: boschpowertools@id.bosch.com www.bosch-pt.co.id Alamat layanan lainnya dapat ditemukan di: www.bosch-pt.com/serviceaddresses Cara membuang Perkakas listrik, aksesori, dan kemasan sebaiknya didaur ulang secara ramah lingkungan. Jangan membuang perkakas listrik ke dalam tempat sampah rumah tangga! Tiếng Việt Hướng dẫn an toàn Hướng dẫn an toàn chung cho dụng cụ điện
