PANDUAN PENGGUNA GBH 18V24 C Professional BOSCH

id Petunjuk-Petunjuk untuk

Penggunaan Orisinal

Bahasa Indonesia.... Halaman 61

Petunjuk Keselamatan

Petunjuk keselamatan umum untuk perkakas listrik

PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi

keselamatan yang diberikan bersama perkakas listrik

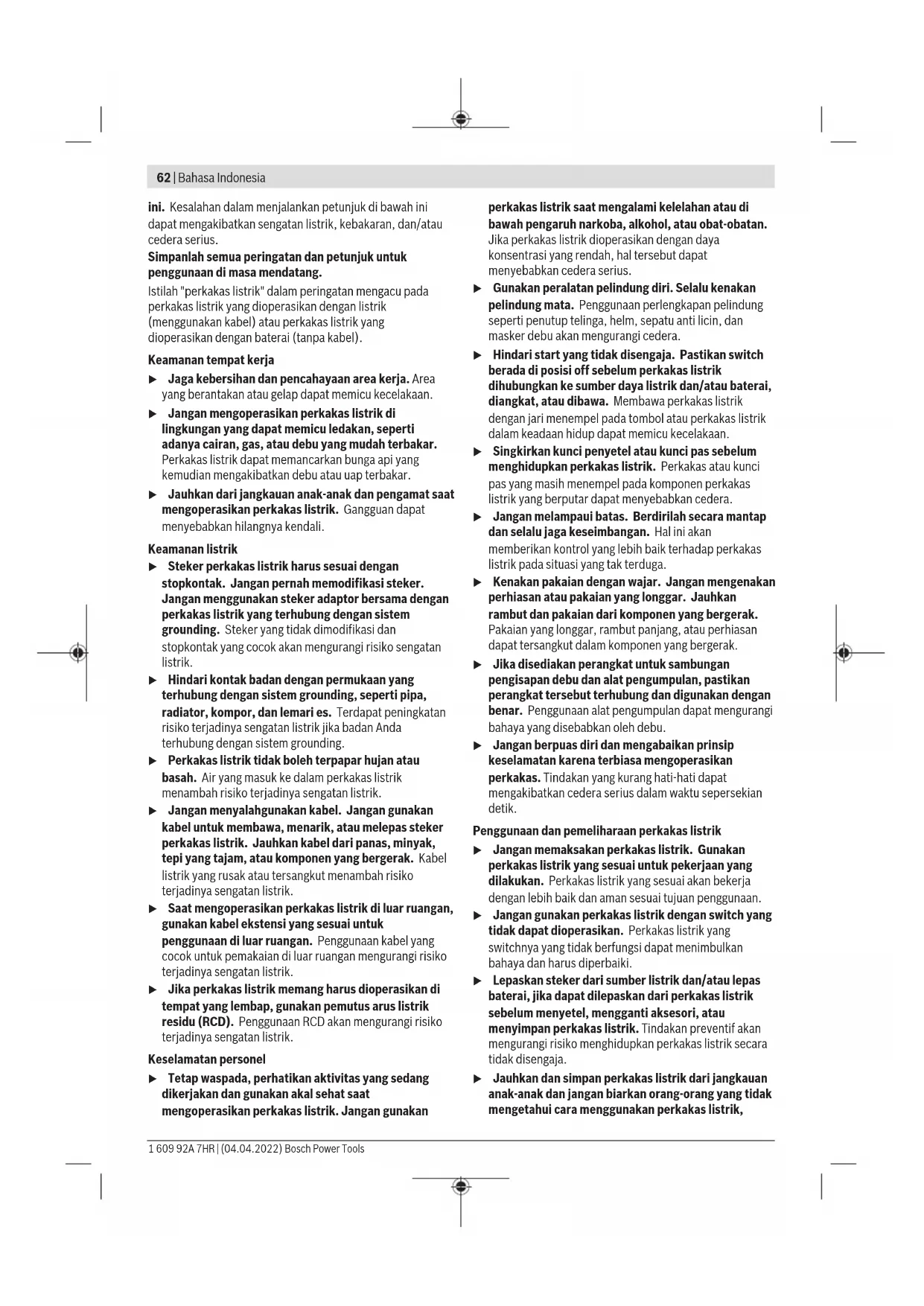

62 | Bahasa Indonesia

ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius.

Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang.

Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel).

Keamanan tempat kerja

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan.
Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar.
Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali.

Keamanan listrik

▶ Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik.

▶ Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding.

▶ Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik.

Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik.

▶ Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik.

Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik.

Keselamatan personel

▶ Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan

perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius.

▶ Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera.
▶ Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan.
Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera.
Jangan melampaui batas. Berdirilah secara mantap dan selalu jika keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga.
Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak.
Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu.
Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik.

Penggunaan dan pemeliharaan perkakas listrik

Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan.
Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki.
▶ Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja.
Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik,

mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih.

Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik.
Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan.
▶ Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya.
Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga.

Penggunaan dan pemeliharaan perkakas baterai

▶ Isi ulang daya hanya dengan pengisi daya yang ditentukan oleh produsen. Pengisi daya yang sesuai untuk satu jenis set baterai dapat menyebabkan risiko kebakaran apabila digunakan dengan set baterai lain.
▶ Hanya gunakan perkakas listrik dengan set baterai yang dirancang khusus. Penggunaan set baterai lain dapat menyebabkan risiko cedera dan kebakaran.
Apabila set baterai tidak digunakan, jauhkan dari benda logam lainnya, seperti klip kertas, koin, kunci, paku, sekrup, atau benda logam kecil lainnya yang dapat membuat sambungan dari satu terminal ke terminal lainnya. Memendekkan terminal baterai dapat menyebabkan kebakaran atau api.
Cairan dapat keluar dari baterai jika baterai tidak digunakan dengan benar; hindari kontak. Jika terjadi kontak secara tidak disengaja, bilas dengan air. Jika cairan mengenai mata, segara hubungi bantuan medis. Cairan yang keluar dari baterai dapat menyebabkan iritasi atau luka bakar.
Jangan gunakan set baterai atau perkakas yang rusak atau telah dimodifikasi. Baterai yang rusak atau telah dimodifikasi dapat menimbulkan kejadian yang tak terduga seperti kebakaran, ledakan, atau risiko cedera.
Jangan meletakkan set baterai atau perkakas di dekat api atau suhu tinggi. Paparan terhadap api atau suhu di atas 130 °C dapat memicu ledakan.
Ikuti semua petunjuk pengisian daya dan jangan mengisi daya set baterai atau perkakas di luar rentang suhu yang ditentukan dalam petunjuk. Pengisian daya yang tidak tepat atau di luar rentang suhu yang ditentukan

dapat merusak baterai dan meningkatkan risiko kebakaran.

Servis

Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik.
Jangan pernah melakukan servis pada baterai yang telah rusak. Servis baterai hanya boleh dilakukan oleh produsen atau penyedia servis resmi.

Petunjuk keselamatan untuk hammer

Petunjuk keselamatan untuk semua pengoperasian

Kenakan sumbat telinga. Suara bising alat dapat menyebabkan berkurangnya pendengaran.
▶ Gunakan handle tambahan, jika tersedia. Kehilangan kendali dapat menyebabkan cedera.
▶ Pegang perkakas listrik pada permukaan gagang isolator saat digunakan, karena aksesori pemotong atau alat pengencang dapat saja bersentuhan dengan kabel yang tidak terlihat. Aksesori pemotong dan alat pengencang yang bersentuhan dengan kabel yang dialiri listrik dapat menyebabkan terbukanya bagian logam dari alat yang dialiri listrik sehingga berisiko mengakibatkan sengatan listrik pada operator.

Petunjuk keselamatan saat menggunakan mata bor panjang dengan rotary hammer

Selalu hidupkan alat bor pada kecepatan rendah dengan ujung mata bor menyentuh benda kerja. Pada kecepatan yang tinggi, mata bor akan membengkok jika berputar secara bebas tanpa menyentuh benda kerja dan dapat menyebabkan cedera terhadap pengguna.
Tekan hanya pada garis langsung dengan mata bor dan jangan tekan secara berlebihan. Mata bor dapat membengkok dan menyebabkan kerusakan atau hilang kendali sehingga menyebabkan cedera terhadap pengguna.

Petunjuk keselamatan tambahan

Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan barang-barang menjadi rusak.
Sebelum meletakkan perkakas listrik, tunggulah hingga perkakas berhenti berputar. Alat kerja dapat tersangkut dan menyebabkan perkakas listrik tidak dapat dikendalikan.
▶ Gunakan alat kerja dengan aman. Benda yang ditahan dalam alat pemegang atau bais lebih aman daripada benda yang dipegang dengan tangan.
Asap dapat keluar apabila terjadi kerusakan atau penggunaan yang tidak tepat pada baterai. Baterai dapat terbakar atau meledak. Biarkan udara segar

64 | Bahasa Indonesia

mengalir masuk dan kunjungi dokter apabila mengalami gangguan kesehatan. Asap tersebut dapat mengganggu saluran pernafasan.

Jangan membuka baterai. Ada bahaya terjadinya korsleting.
▶ Baterai dapat rusak akibat benda-benda lancip, seperti jarum, obeng, atau tekanan keras dari luar. Hal ini dapat menyebabkan terjading hubungan singkat internal dan baterai dapat terbakar, berasap, meledak, atau mengalami panas berlebih.
▶ Hanya gunakan baterai pada produk yang dibuat oleh produsen. Hanya dengan cara ini, baterai dapat terlindung dari kelebihan muatan.

Lindungi baterai dari panas, misalnya juga dari paparan sinar matahari dalam waktu yang lama, api, kotoran, air dan kelembapan. Terdapat risiko ledakan dan korsleting.

Jangan menyentuh alat sisipan atau bagian housing yang berdekatan sesaat setelah pengoperasian. Alat sisipan atau housing tersebut dapat menjadi sangat panas selama pengoperasian sehingga menyebabkan luka bakar.
▶ Alat sisipan dapat terhenti saat pengeboran. Pegang erat perkakas listrik dengan kedua tangan dan pastikan Anda berdiri di posisi yang aman. Jika tidak, Anda dapat kehilangan kendali atas perkakas listrik.
▶ Berhati-hatilah saat menghancurkan suatu objek dengan pahat. Serpihan-serpihan yang jatuh dari material yang dihancurkan dapat mencederai Anda atau orang di sekitar Anda.
▶ Pegang erat perkakas listrik dengan kedua tangan selama mengoperasikannya dan pastikan Anda berdiri di posisi aman. Gunakan perkakas listrik dengan kedua tangan secara hati-hati.

PERINGATAN

Pastikan baterai kancing tidak berada dalam jangkauan anak-anak. Baterai kancing berbahaya.

Baterai kancing tidak boleh ditelan atau dimasukkan ke dalam rongga bagian tubuh. Jika terdapat indikasi baterai kancing tertelan atau telah masuk ke dalam rongga bagian tubuh, segera hubungi dokter. Baterai kancing yang tertelan dapat menimbulkan luka bakar bagian dalam yang fatal dalam kurun waktu 2 jam dan dapat menyebabkan kematian.
▶ Pastikan baterai kancing dipasang dengan benar saat mengganti baterai kancing. Terdapat risiko ledakan.
▶ Hanya gunakan baterai kancing yang tercantum dalam panduan pengoperasian ini. Dilarang menggunakan baterai kancing atau suplai daya lainnya.

Jangan mencoba mengisi daya baterai kembali dan jangan membuat hubungan arus pendek pada baterai. Baterai dapat bocor, meledak, terbakar, dan dapat melukai pengguna.
▶ Lepas dan buang baterai kancing yang telah habis dengan cara yang ramah lingkungan. Baterai kancing yang telah habis dapat bocor dan dapat merusak produk atau melukai pengguna.
▶ Hindarkan baterai kancing dari panas berlebih dan jangan dibakar. Baterai dapat bocor, meledak, terbakar, dan dapat melukai pengguna.
Jangan merusak baterai kancing dan jangan membongkar komponen baterai. Baterai dapat bocor, meledak, terbakar, dan dapat melukai pengguna.
Jaga agar baterai kancing yang rusak tidak terkena air. Kandungan lithium yang bocor keluar dapat menciptakan kandungan hidrogen dengan air dan dapat menimbulkan kebakaran, ledakan atau melukai pengguna.
▶ Waspada! Ketika menggunakan perkakas listrik dengan Bluetooth ^ , gangguan dapat muncul pada perangkat dan instalasi lain, pesawat terbang, dan perangkat medis (misalnya alat pacu jantung, alat bantu dengar. Selain itu, cedera pada manusia dan binatang di area sekitar tidak dapat seluruhnya dihindari. Jangan menggunakan alat pengukur dengan Bluetooth ^ di dekat perangkat medis, pusat pengisian bahan bakar, instalasi kimia, area dengan bahaya ledakan, dan percikan api. Jangan menggunakan perkakas listrik dengan Bluetooth ^* di dalam pesawat terbang. Hindari pengoperasian di dekat kepala secara langsung dalam waktu yang lama.

Istilah merek Bluetooth® serta gambar simbol (logo) merupakan merek dagang terdaftar dan kepemilikan dari Bluetooth SIG, Inc. Setiap penggunaan istilah merek/gambar simbol ini berada di bawah lisensi Robert Bosch Power Tools GmbH.

Simbol-simbol

Simbol-simbol berikut dapat membantu Anda dalam menggunakan perkakas listrik. Pelajari dan ingat simbol-simbol berikut beserta maknanya. Pengertian yang betul dari simbol-simbol ini bisa membantu Anda untuk menggunakan perkakas listrik dengan lebih baik dan aman.

Simbol dan artinya

Penyimpanan data diaktifkan pada perkakas listrik ini.

Perkakas listrik yang terkoneksi dengan teknologi Bluetooth ^® terintegrasi

Spesifikasi produk dan performa

Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat.

Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian.

Tujuan penggunaan

Perkakas listrik ini cocok untuk pengeboran benda keras pada beton, batu bata dan batu-batuan serta untuk pekerjaan memahat yang ringan. Perkakas listrik juga cocok untuk mengebor tanpa getaran pada kayu, logam, keramik dan bahan sintetis. Perkakas listrik dengan penyetelan elektronik dan arah putaran ke kanan/kiri juga cocok untuk menyekrup.

Data dan pengaturan perkakas listrik dikirimkan dari modul Bluetooth ^ Low Energy terintegrasi menggunakan teknologi nirkabel Bluetooth ^ antara perkakas listrik dan perangkat seluler.

Ilustrasi komponen

Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar.

(1) Chuck bor SDS plus
(2) Dudukan alat kerja SDS plus
(3) Kap pelindung debu
(4) Selongsong pengunci
(5) Tombol untuk pengaturan pembatas kedalaman
(6) Tombol pelepas kunci untuk switch getaran/ penghenti putaran
(7) Switch getaran/penghenti putaran
(8) Switch arah putaran
(9) Tombol on/off
(10) Gagang (permukaan genggam berisolator)
(11) Baterai ^a)
(12) Lampu kerja
(13) Gagang tambahan (permukaan genggam berisolator)
(14) Pembatas kedalaman
(15) User Interface
(16) Tombol pelepas baterai ^a)
(17) Indikator status perkakas listrik (User Interface)
(18) Indikator level pengisian daya baterai (User Interface)
(19) Display penonaktifan cepat (User Interface)
(20) Tombol untuk memilih mode pengoperasian (User Interface)

(21) Display smartphone (User Interface)
(22) Indikator mode pengoperasian (User Interface)
(23) Display suhu (User Interface)
(24) Holder universal dengan batang pemasang SDS plus ^a)

a) Aksesori yang ada pada gambar atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami.

Data teknis

Bor hammer berdaya baterai		GBH 187-LI
Nomor model		3611 J230..
Tegangan nominal V=18
Kecepatan nominal
-Putaran ke kanan min	-1	0-980
-Putaran ke kiri min	-1	0-980
Tingkat getaran ^8)	min-1	0-4350
Daya tiap getaran sesuai dengan EPTA-Procedure 05:2016	J2,4
Dudukan alat kerja SDS plus
∅ (diameter) pengeboran maks.
-Beton ^8)	mm24
-Baja mm 13
-Kayu mm 30
Berat sesuai dengan EPTA-Procedure 01:2014 ^9)	kg3,4-4,3
Suhu sekitar yang direkomendasikan saat pengisian daya	°C0...+35
Suhu sekitar yang diizinkan saat pengoperasian ^10) dan saat penyimpanan	°C-20...+50
Baterai yang direkomendasikan		GBA 18V...(≥4.0 Ah)ProCORE18V8.0Ah/12.0Ah
Perangkat pengisi daya yang direkomendasikan		GAL 18...GAX 18...GAL 36...
Pengiriman data
Bluetooth ^*		Bluetooth ^* 4.2(Low Energy) ^E)
Jangkauan sinyal maksimal m 30		F)
Jangkauan frekuensi yang digunakan	MHz2400-2483,5
Daya output mW	<1
Suplai daya modul Bluetooth ^* Low Energy

66 | Bahasa Indonesia

Bor hammer berdaya baterai

GBH 187-LI

Baterai kancing Baterai lithium 3 V,

CR 2450

Masa pakai baterai kancing sekitar

Tahun 5

A) Diukur pada suhu 20-25 °C dengan baterai ProCORE18V 12.0Ah.
B) Kinerja optimal dengan diameter mata bor 6-14 mm
C) tergantung pada baterai yang digunakan
D) daya terbatas pada suhu <0 °C
E) Perangkat seluler harus kompatibel dengan perangkat Bluetooth ^® Low Energy (versi 4.2) dan mendukung Generic Access Profile (GAP).
F) Jangkauan sinyal dapat sangat berbeda bergantung pada kondisi eksternal termasuk perangkat penerima yang digunakan. Jangkauan Bluetooth® dapat melemah jika berada di dalam ruangan tertutup dan melewati penghalang yang mengandung logam (contoh: dinding, rak, koper, dll.).

Baterai

Bosch menjual perkakas listrik berdaya baterai bahkan tanpa baterai yang disertakan. Keterangan apakah lingkup pengiriman perkakas listrik termasuk dengan baterai dapat ditemukan di kemasan.

Mengisi daya baterai

▶ Hanya gunakan pengisi daya yang tercantum pada data teknis. Hanya pengisi daya ini yang sesuai dengan baterai li-ion yang digunakan pada perkakas listrik Anda.

Catatan: Baterai lithium-ion dikirim dalam keadaan terisi daya sebagian berdasarkan peraturan transportasi internasional. Untuk menjamin daya penuh dari baterai, isi daya baterai hingga penuh sebelum menggunakannya untuk pertama kali.

Memasang baterai

Untuk melepas baterai, tekan tombol pelepas baterai dan keluarkan baterai. Jangan melepas baterai dengan paksa. Baterai memiliki 2 level penguncian untuk mencegah baterai terlepas saat tombol pelepas baterai ditekan secara tidak sengaja. Selama baterai terpasang di dalam perkakas listrik, baterai ditahan posisinya menggunakan pegas.

Indikator level pengisian daya baterai

LED berwarna hijau dari indikator level pengisian daya baterai menampilkan level pengisian daya baterai. Atas dasar keselamatan, permintaan level pengisian daya baterai hanya dapat dilakukan saat perkakas listrik dalam keadaan berhenti.

Tekan tombol indikator level pengisian daya baterai atau untuk menampilkan level pengisian baterai. Hal ini juga dapat dilakukan saat baterai dilepas.

Apabila LED tidak menyala setelah menekan tombol indikator level pengisian daya, terdapat kerusakan pada baterai dan baterai harus diganti.

Level pengisian daya baterai juga ditampilkan pada User Interface Display status.

Tipe baterai GBA 18V...

LED Kapasitas

Lampu permanen hijau 3×60-100%

Lampu permanen hijau 2×30-60%

Lampu permanen hijau 1×5-30%

Lampu berkedip hijau 1×0-5%

Tipe baterai ProCORE18V...

LED Kapasitas

Lampu permanen hijau 5 × 80–100%

Lampu permanen hijau 4 × 60–80%

Lampu permanen hijau 3 × 40–60%

Lampu permanen hijau 2 × 20–40%

Lampu permanen hijau 1 × 5–20%

Lampu berkedip hijau 1 × 0–5%

Petunjuk untuk penanganan baterai yang optimal

Lindungilah baterai dari kelembapan dan air.

Simpan baterai hanya pada rentang suhu antara -20 °C hingga 50 °C. Janganlah meletakkan baterai di dalam mobil, misalnya pada musim panas.

Bersihkanlah lubang ventilasi baterai dengan kuas yang lunak, bersih dan kering secara berkala.

Waktu pengoperasian yang berkurang secara signifikan setelah pengisian daya menunjukkan bahwa baterai telah habis dan perlu diganti.

Perhatikan petunjuk untuk membuang.

Pemasangan

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas Isitrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja.

Gagang tambahan

▶ Hanya gunakan perkakas listrik dengan gagang tambahan (13).

▶ Pastikan gagang tambahan selalu terpasang kuat. Jika tidak, Anda dapat kehilangan kendali atas perkakas listrik saat bekerja.

Memutar gagang tambahan (lihat gambar A)

Gagang tambahan (13) dapat digerakkan ke arah mana pun untuk memungkinkan posisi kerja yang aman dan tidak melelahkan.

- Putar bagian bawah gagang tambahan (13) berlawanan arah jarum jam dan gerakkan gagang tambahan (13) ke posisi yang diinginkan. Setelah itu, putar dan kencangkan kembali bagian bawah gagang tambahan (13) searah jarum jam.

Pastikan tali pengencang gagang tambahan berada dalam alur yang tersedia di housing.

Mengganti perkakas

Tutup pelindung debu (3) mencegah masuknya debu pengeboran ke dalam dudukan alat kerja selama pengoperasian. Saat menggunakan perkakas, pastikan tutup pelindung debu (3) tidak rusak.

▶ Tutup pelindung debu yang rusak harus segera diganti. Disarankan untuk melakukannya di layanan pelanggan Bosch.

Dengan chuck bor SDS-plus, alat sisipan dapat diganti dengan mudah dan cepat tanpa menggunakan alat bantu.

• Bersihkan ujung alat sisipan dan lumasi dengan sedikit minyak.
• Pasang alat sisipan ke dalam dudukan alat kerja dengan diputar hingga terkunci dengan sendirinya.
• Periksa penguncian dengan menarik alat.

Alat sisipan SDS-plus harus dapat bergerak dengan bebas. Hal ini menimbulkan penyimpangan putaran sewaktu perkakas listrik berjalan pada kecepatan idle. Hal ini tidak memengaruhi ketepatan lubang bor karena mata bor memusatkan dengan sendirinya saat mengebor.

Melepaskan alat sisipan SDS plus (lihat gambar B2)

- Dorong selongsong pengunci (4) ke belakang dan lepaskan alat sisipan.

Pengisapan debu/serbuk

Debu dari bahan-bahan seperti cat yang mengandung timbel (timah hitam), beberapa jenis kayu, bahan mineral dan logam dapat berbahaya bagi kesehatan. Menyentuh atau menghirup debu-debu ini dapat mengakibatkan reaksi alergi dan/atau penyakit saluran pernapasan pada pengguna atau orang yang berada di dekatnya.

Beberapa debu tertentu seperti debu kayu pohon quercus atau pohon fagus silvatica dianggap dapat mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan-bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli.

- Perhatikanlah supaya ada pertukaran udara yang baik di tempat kerja.

- Kami anjurkan Anda memakai masker anti debu dengan filter kelas P2.

▶ Hindari debu yang banyak terkumpul di tempat kerja. Debu dapat tersulut dengan mudah.

Penggunaan

Pengoperasian pertama kali

Mengatur mode pengoperasian

Pilih mode pengoperasian perkakas listrik menggunakan switch getaran/penghenti putaran (7).

- Untuk mengganti mode pengoperasian, tekan tombol rilis (6) dan putar switch getaran/penghenti putaran (7) ke posisi yang diinginkan hingga switch terdengar mengunci.

Catatan: Hanya ubah mode pengoperasian saat perkakas listrik dimatikan! Jika tidak, perkakas listrik dapat rusak.

Posisi untuk Pengeboran benda keras pada beton atau batu

Posisi untuk Pengeboran tanpa getaran pada kayu, logam, keramik dan bahan sintetis serta untuk Penyekrupan

Posisi Vario-Lock untuk penyesuaian posisi pahat Switch getaran/penghenti putaran (7) tidak mengunci pada posisi ini.

Posisi untuk Pemahatan

Mengatur arah putaran (lihat gambar C)

Arah putaran perkakas listrik dapat diubah menggunakan switch arah putaran (8). Namun, hal ini tidak dapat dilakukan jika tombol on/off (9) ditekan.

▶ Tekan switch arah putaran (8) hanya saat perkakas listrik sedang tidak beroperasi.

Selalu atur arah putaran ke kanan untuk mengebor benda keras, mengebor biasa dan memahat.

- Putaran ke kanan: Untuk mengebor dan menyekrup, tekan switch arah putaran (8) ke kiri hingga maksimal.

- Putaran ke kiri: Untuk mengendurkan atau melepas sekrup dan mur, tekan switch arah putaran (8) ke kanan hingga maksimal.

Menyalakan/mematikan

- Untuk menyalakan perkakas listrik, tekan tombol on/off (9).

Lampu kerja (12) akan menyala saat tombol on/off (9) ditekan singkat atau ditekan kuat dan lampu kerja membantu menerangi area kerja saat kondisi cahaya minim.

68 | Bahasa Indonesia

- Untuk mematikan perkakas listrik, lepaskan tombol on/off (9).

Pada suhu yang rendah perkakas listrik ini baru setelah lewat beberapa waktu mencapai daya kemampuan hamering/getaran penuh.

Mengatur kecepatan putaran/tingkat getaran

Kecepatan putaran/tingkat getaran dari perkakas listrik yang dihidupkan dapat diatur terus-menerus bergantung seberapa kuat tombol on/off (9) ditekan.

Jika tombol on/off (9) ditekan singkat, kecepatan putaran/tingkat getaran akan menjadi rendah. Jika tombol ditekan kuat, kecepatan putaran/tingkat getaran akan bertambah. Kecepatan putaran juga dapat diatur pada User Interface atau aplikasi smartphone.

Mengubah posisi pahat (Vario Lock)

Pahat dapat dikunci pada posisi. Dengan demikian, posisi kerja yang optimal dapat diperoleh.

• Masukkan pahat ke dalam dudukan alat kerja.
• Putar switch getaran/penghenti putaran (7) ke posisi "Vario-Lock".
• Putar alat sisipan ke posisi pahat yang diinginkan.
• Putar switch getaran/penghenti putaran (7) ke posisi "Pemahatan". Dudukan alat kerja kemudian akan terkunci.
• Untuk memahat, atur arah putaran ke kanan.

User Interface (lihat gambar D)

User Interface (15) digunakan untuk memilih mode pengoperasian serta untuk display status perkakas listrik.

Display status

Indikator level pengisian daya baterai (User Interface) (18)	Arti/penyebab Solusi
hijau (2 hingga 5 bar) Baterai telah terisi daya –
kuning (1 bar) Baterai hampir kosong Segera ganti atau isi daya baterai
merah (1 bar) Baterai kosong Ganti atau isi daya baterai

Display suhu (23) Arti/penyebab Solusi

Kuning Suhu pengoperasian baterai atau perkakaslistrik meningkat secara signifikan, kinerja berkurang	Biarkan perkakas listrik menjadi dingin atau ganti baterai yang terlalu panas
Merah Suhu pengoperasian baterai atau perkakaslistrik terlampaui, perkakas listrik dimatikan untuk perlindungan	Biarkan perkakas listrik menjadi dingin atau ganti baterai yang terlalu panas

Display status perkakas Arti/penyebab Solusi listrik (17)

Hijau Status OK –
Kuning Suhu kritis tercapai atau baterai hampir kosong		Biarkan perkakas listrik menjadi dingin atau ganti atau isi daya baterai
Merah Perkakas listrik terlalu panas atau baterai kosong		Biarkan perkakas listrik menjadi dingin atau ganti atau isi daya baterai
Merah Switch getaran/penghenti putaran diaktifkan selama pengoperasian		Matikan dan hidupkan kembali perkakas listrik
		Mesin terhenti, baterai terlalu lemah Isi daya baterai atau gunakan jenis baterai yang direkomendasikan
		Gangguan umum – Matikan atau hidupkan kembali perkakas listrik atau lepas baterai lalu pasang kembaliJika gangguan berlanjut:– Bawalah perkakas listrik ke layanan pelanggan
Berkedip merah– Bersama dengan display penonaktifan cepat (19)	Penonaktifan cepat telah terpicu Matikan dan hidupkan kembali perkakas listrik

Display status perkakas listrik (17)	Arti/penyebab Solusi
Berkedip biru Perkakas listrik terhubung ke perangkat seluler melalui Bluetooth* atau pengaturan akan dikirimkan

Display status smartphone Arti/penyebab Solusi (21)

Putih Informasi penting tersedia (misalnya peringatan suhu)

Baca pesan pada smartphone

Memilih mode pengoperasian

Tekan tombol (20) beberapa kali untuk memilih mode pengoperasian hingga mode pengoperasian yang diinginkan menyala.

Catatan: Pada mode pengoperasian Favorite, fungsi dikonfigurasi melalui aplikasi smartphone, pada mode pengoperasian Auto, fungsi telah diatur sebelumnya.

Display mode pengoperasian (22)	Fungsi
Auto menyala	Pada mode pengoperasian Auto, perkakas listrik mencapai kinerja maksimal.- 100% kecepatan putaran maksimal-Penonaktifan cepat (Kickback Control)
Favorite menyala	Pada mode pengoperasian Favorite, perkakas listrik dapat dikonfigurasi secara individu melalui aplikasi smartphone.- Kecepatan putaran dapat dikonfigurasi dalam beberapa tahap untuk penggunaan yang berbeda:Kecepatan rendah/sedang/tinggi (100% kecepatan putaran maksimal)

Petunjuk pengoperasian

▶ Perkakas listrik dengan modul Bluetooth Low Energy yang terpasang dilengkapi dengan antarmuka nirkabel. Perhatikan batasan pengoperasian lokal, misalnya dalam pesawat terbang atau di rumah sakit.
Di area di mana teknologi nirkabel Bluetooth® tidak boleh digunakan, modul Bluetooth® Low Energy harus dinonaktifkan melalui aplikasi.

Mengatur kedalaman pengeboran (lihat gambar E)

Dengan pembatas kedalaman (14), kedalaman lubang X yang diinginkan dapat ditetapkan.

• Tekan tombol untuk mengatur pembatas kedalaman (5) dan pasang pembatas kedalaman ke gagang tambahan (13). Permukaan yang menonjol pada pembatas kedalaman (14) harus menghadap ke bawah.
• Dorong alat sisipan SDS plus ke dalam dudukan alat kerja SDS plus (2) hingga maksimal. Alat kerja SDS plus yang goyah dapat menyebabkan kesalahan dalam penyetelan kedalaman bor.
• Tarik pembatas kedalaman hingga jarak antara ujung mata bor dan ujung pembatas kedalaman sesuai dengan kedalaman pengeboran X yang diinginkan.

Kopling beban berlebih

Jika alat sisipan terjepit atau tersangkut, maka daya penggerak ke spindel bor akan terhenti. Akibat daya

yang timbul, tahan selalu perkakas listrik dengan kuat menggunakan kedua tangan dan ambil pijakan yang kuat.
Jika perkakas listrik macet, matikan perkakas listrik dan lepaskan alat sisipan. Jika perkakas listrik dihidupkan dengan kondisi mesin bor masih macet, hal ini dapat menyebabkan terjadinya torsi reaksi yang besar.

Penonaktifan cepat (Kickback Control)

Penonaktifan cepat (Kickback Control) menyediakan kendali yang lebih baik pada perkakas listrik dan meningkatkan perlindungan terhadap pengguna dibandingkan perkakas listrik yang tidak dilengkapi Kickback Control. Jika perkakas listrik berputar pada poros bor secara mendadak dan tak terduga, perkakas listrik akan mati, display penonaktifan cepat (19) akan menyala dan lampu kerja (12) akan berkedip. Jika penonaktifan cepat diaktifkan, display status (17) akan berkedip merah.

- Untuk mengoperasikan kembali perkakas listrik, lepaskan tombol on/off (9) lalu tekan kembali.

70 | Bahasa Indonesia

Memasang mata obeng (lihat gambar F)

▶ Pasang perkakas listrik pada mur/sekrup hanya saat dalam keadaan mati. Alat sisipan yang berputar dapat tergelincir.

Untuk menggunakan mata obeng diperlukan holder universal (24) dengan batang pemasang SDS plus (aksesori).

• Bersihkan ujung batang pemasang dan lumasi dengan sedikit minyak.
• Pasang holder universal dengan cara diputar ke dalam dudukan alat kerja hingga terkunci dengan sendirinya.
• Periksa penguncian dengan menarik holder universal.
• Pasang mata obeng ke dalam holder universal. Hanya gunakan mata obeng yang sesuai dengan kepala sekrup.
• Untuk melepaskan holder universal, dorong selongsong pengunci (4) ke belakang dan lepaskan holder universal (24) dari dudukan alat kerja.

Fungsi konektivitas

Persyaratan sistem untuk menggunakan aplikasi

Persyaratan sistem

Perangkat seluler(tablet, smartphone)	Android 5.1 (dan lebih tinggi)
	iOS 10 (dan lebih tinggi)

Instalasi dan Pengaturan Aplikasi

Instal terlebih dulu aplikasi khusus – sesuai perangkat seluler – agar fungsi konektivitas dapat digunakan.

• Unduh aplikasi melalui App Store (Apple App Store, Google Play Store) yang sesuai.
  Catatan: App Store terkait memerlukan akun pengguna.

Nama aplikasi iOS Android

Bosch Toolbox

Nama aplikasi

Bosch BeConnected

• Selanjutnya pilih subitem MyTools atau Connectivity pada aplikasi.
• Display pada perangkat seluler Anda akan menampilkan seluruh langkah selanjutnya untuk menghubungkan perkakas listrik dengan perangkat seluler.

Pengiriman data melalui Bluetooth ^®

Sinyal akan dikirimkan secara berkala oleh modul Bluetooth ^® Low Energy yang terintegrasi. Sinyal mungkin perlu

dikirimkan beberapa kali menyesuaikan lingkungannya sebelum perkakas listrik terdeteksi. Jika perkakas listrik tidak terdeteksi, periksa hal berikut:

• Apakah jarak dengan perangkat seluler terlalu jauh? Dekatkan jarak antara perangkat seluler dan perkakas listrik.
• Apakah baterai kancing pada modul Bluetooth ^2 Low Energy terintegrasi terlalu lemah atau habis? Hubungi pusat layanan pelanggan resmi untuk perkakas listrik Bosch untuk mengganti baterai kancing.
• Nonaktifkan dan aktifkan kembali Bluetooth ^® pada perangkat seluler. Periksa apakah perkakas listrik kini terdeteksi.

Fungsi yang berkaitan dengan perkakas listrik

Berkaitan dengan modul Bluetooth® Low Energy, fungsi konektivitas berikut tersedia untuk perkakas listrik:

• Pendaftaran dan personalisasi
• Cek status, tampilan pesan peringatan
• Informasi umum dan pengaturan
• Perawatan
• Penyesuaian pengaturan transmisi Bluetooth untuk mode pengoperasian Favorite

Perawatan dan servis

Perawatan dan pembersihan

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas lsitrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja.
▶ Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman.
▶ Tutup pelindung debu yang rusak harus segera diganti. Direkomendasikan untuk melakukannya di layanan pelanggan Bosch.
- Bersihkan dudukan alat kerja (2) setiap kali selesai digunakan.

Mengganti baterai kancing yang terintegrasi

Modul Bluetooth ^® Low Energy berisi baterai kancing. Jika baterai kancing lemah atau habis, akan muncul pemberitahuan melalui Bosch Toolbox. Penggantian baterai kancing harus dilakukan oleh Bosch atau pusat layanan pelanggan resmi perkakas listrik Bosch.

▶ Perhatian: Selalu ganti baterai kancing dengan baterai kancing dengan jenis yang sama. Terdapat risiko ledakan.

▶ Lepas dan buang baterai kancing yang telah habis dengan cara yang ramah lingkungan. Baterai kancing yang telah habis dapat bocor dan dapat merusak produk atau melukai pengguna.

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di:

www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya.

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk.

Indonesia

PT Robert Bosch

Jakarta Selatan 12310

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.co.id

Alamat layanan lainnya dapat ditemukan di:

Baterai li-ion yang direkomendasikan tunduk pada persyaratan terkait peraturan tentang bahan-bahan yang berbahaya. Baterai dapat diangkut di jalan oleh penggunanya tanpa pembatasan lebih lanjut.

Pada pengiriman oleh pihak ketiga (misalnya transportasi udara atau perusahaan ekspedisi) harus ditaati syarat-syarat terkait kemasan dan pemberian tanda. Dalam hal ini, diperlukan konsultasi dengan ahli bahan-bahan berbahaya saat mengatur barang pengiriman.

Kirimkan baterai hanya jika housing-nya tidak rusak. Tutup bagian-bagian yang terbuka dan kemas baterai agar tidak bergerak-gerak di dalam kemasan. Taatilah peraturan-peraturan nasional lainnya yang mungkin lebih rinci yang berlaku di negara Anda.

Cara membuang

Perkakas listrik, baterai, aksesori dan kemasan harus didaur ulang dengan cara yang ramah lingkungan.

Jangan membuang perkakas listrik, aki/baterai ke dalam sampah rumah tangga!

Baterai:

Li-ion:

Perhatikanlah petunjuk-petunjuk dalam bab Transpor (lihat „Transpor“, Halaman 71).

Tiếng Việt

Hướng dẫn an toàn
