GBH 224 RE Professional - Búa BOSCH - Hướng dẫn sử dụng miễn phí

Loại sản phẩm	Máy khoan búa
Thương hiệu	Bosch
Model	GBH 224 RE Professional
Số tham chiếu	3611 B72 0..
Công suất tiêu thụ danh định	790 W
Điện áp danh định	230 V
Tần số đập	0 – 4 200 min⁻¹
Lực đập (theo EPTA 05:2016)	2,7 J
Tốc độ danh định	0 – 930 vòng/phút
Đầu kẹp dụng cụ	SDS-plus
Đường kính khoan tối đa trong bê tông	24 mm
Đường kính khoan tối đa trong thép	13 mm
Đường kính khoan tối đa trong gỗ	30 mm
Đường kính khoan tối đa trong gạch đá (mũi khoan lõi)	68 mm
Trọng lượng	2,8 kg
Mức áp suất âm thanh	93 dB(A)
Mức công suất âm thanh	104 dB(A)
Rung động (khi khoan bê tông)	19,3 m/s²
Rung động (khi đục)	10,7 m/s²
Chức năng	Khoan có búa, khoan không búa, đục, vặn vít (có đảo chiều)
An toàn	Ly hợp an toàn, nắp chống bụi, tay cầm phụ có thể điều chỉnh
Bảo dưỡng	Vệ sinh các khe thông gió, thay nắp chống bụi nếu bị hỏng
Phụ tùng và phụ kiện	Đầu kẹp SDS-plus, đầu kẹp chìa khóa, bộ hút bụi, tay cầm phụ, nắp chống bụi

Câu hỏi thường gặp - GBH 224 RE Professional BOSCH

Làm thế nào để thay đổi đầu kẹp trên GBH 224 RE Professional?

Đối với các model GBH 2-24 DFR, đầu kẹp có thể thay thế được tháo ra bằng cách kéo vòng khóa (6) về phía sau. Đối với model GBH 2-24 RE, cần tháo đầu kẹp chìa khóa bằng cách đẩy vòng khóa (5). Xem phần Thay đổi đầu kẹp trong hướng dẫn.

Công suất và lực đập của GBH 224 RE là bao nhiêu?

Nó có công suất tiêu thụ 790 W và lực đập 2,7 J theo tiêu chuẩn EPTA 05:2016.

Có thể sử dụng máy búa này để vặn vít không?

Có, nhờ tính năng đảo chiều trái/phải và bộ biến tốc, nó có thể vặn vít. Sử dụng đầu kẹp vạn năng SDS-plus (phụ kiện) với đầu vặn vít phù hợp.

Làm thế nào để điều chỉnh độ sâu khoan?

Sử dụng cữ chặn độ sâu (13). Đưa nó vào tay cầm phụ (14) sau khi nhấn nút điều chỉnh (12). Điều chỉnh cữ chặn sao cho khoảng cách giữa mũi khoan và cữ chặn tương ứng với độ sâu mong muốn.

Tôi có thể sử dụng các loại mũi khoan nào với dụng cụ này?

Để khoan có búa, sử dụng mũi khoan SDS-plus. Để khoan không búa trong gỗ, kim loại, gốm sứ hoặc nhựa, sử dụng đầu kẹp chìa khóa hoặc đầu kẹp nhanh với mũi khoan chuôi trụ.

Làm thế nào để bảo dưỡng nắp chống bụi?

Nắp chống bụi (4) ngăn bụi xâm nhập vào đầu kẹp dụng cụ. Thay ngay nếu nó bị hỏng. Hãy thực hiện việc thay thế này tại trung tâm dịch vụ sau bán hàng được ủy quyền của Bosch.

Mức độ tiếng ồn và rung động là bao nhiêu?

Mức áp suất âm thanh là 93 dB(A), mức công suất âm thanh là 104 dB(A). Rung động khi khoan bê tông là 19,3 m/s² và khi đục là 10,7 m/s². Đeo tai nghe chống ồn.

Có thể sử dụng máy hút bụi với máy búa này không?

Có, một bộ hút bụi (phụ kiện) có thể được gắn trên tay cầm phụ. Kết nối một ống hút bụi 19 mm vào lỗ (24). Điều chỉnh độ sâu khoan trên bộ hút bụi bằng cữ chặn độ sâu (26).

Làm thế nào để chọn chế độ hoạt động?

Trên GBH 2-24 RE, xoay bộ chọn (16): vị trí để khoan có búa, vị trí để khoan không búa. Trên các model DRE/DFR, sử dụng bộ chọn (11) với các vị trí: khoan, khoan không búa, Vario-Lock, đục. Chỉ thay đổi chế độ khi dụng cụ đã tắt.

Phải làm gì nếu dụng cụ bị kẹt trong khi làm việc?

Ly hợp an toàn cắt truyền động trục chính trong trường hợp kẹt. Tắt ngay dụng cụ, rút phích cắm và tháo phụ kiện bị kẹt. Luôn giữ chặt dụng cụ bằng cả hai tay khi vận hành.

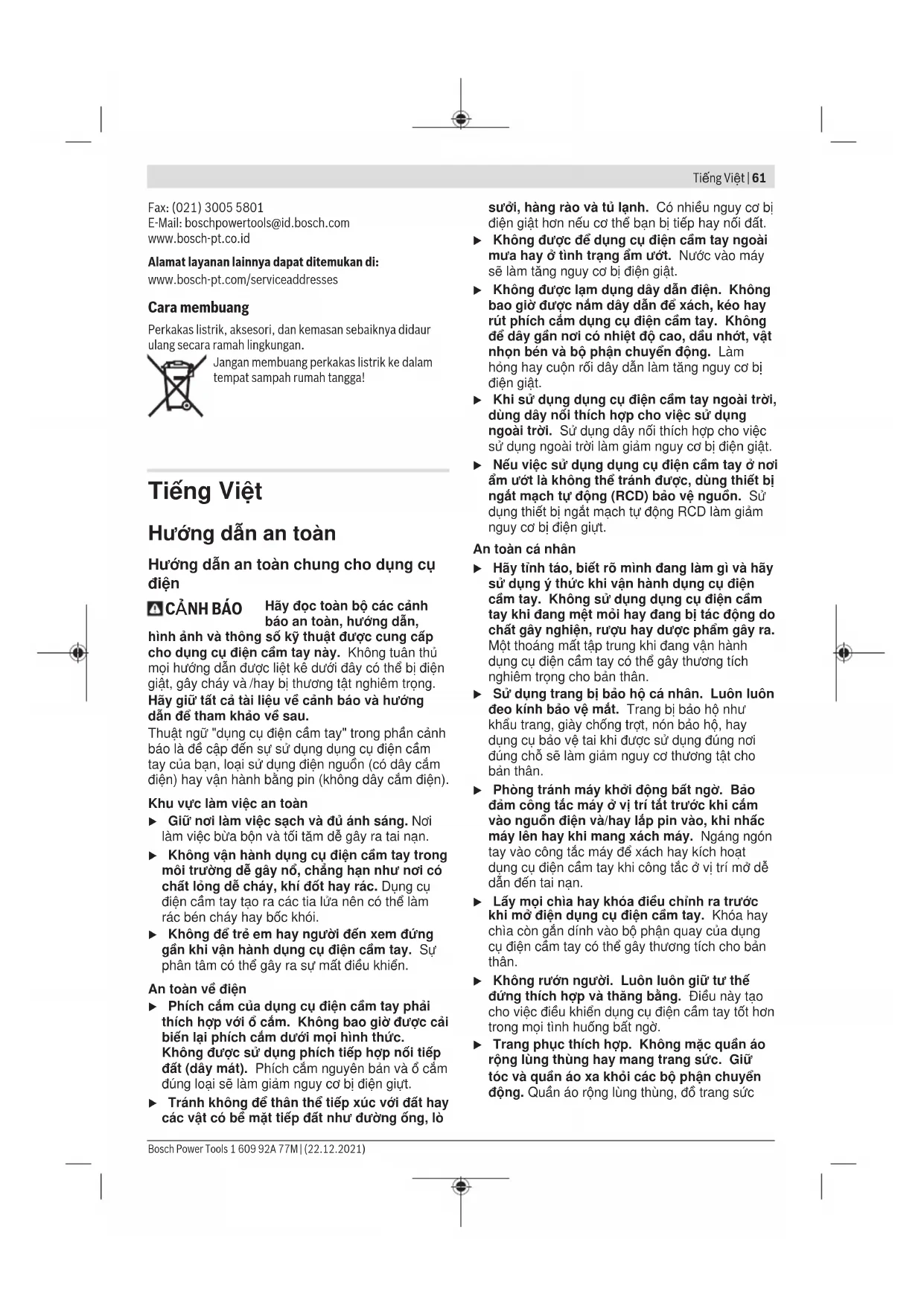

HƯỚNG DẪN NGƯỜI DÙNG GBH 224 RE Professional BOSCH

Toàn vẹn kiểm soát dụng cụ trong các tình huống bất ngờ.

Bảo dưỡng

Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.

Hướng dẫn an toàn về lưỡi

Hướng dẫn an toàn cho mô hình

Đeo bảo vệ tai. Tiếp xúc với tiếng ồn có thể làm mất khả năng nghe. Sử dụng (các) tay cầm phụ, nếu được cung cấp kèm theo dụng cụ. Mất điều khiển có thể gây ra thương tích cho người. Chỉ cầm dụng cụ điện tại các bề mặt cầm nắm có cách điện, khi thực hiện một thao tác tại vị trí mà phụ kiện cắt hoặc dụng cụ kẹp có thể tiếp xúc với dây điện ngầm hoặc dây điện của thiết bị. Phụ kiện cắt hoặc dụng cụ kẹp tiếp xúc với dây có điện có thể làm cho các phần kim loại của dụng cụ điện cầm tay có điện và có thể gây ra điện giật cho người vận hành.

Hướng dẫn an toàn khi sử dụng các mũi khoan dài với máy khoan búa kiểu xoay

Luôn khởi động khoan ở tốc độ thấp và với đầu mũi khoan tiếp xúc với phôi gia công. Ở tốc độ cao hơn, mũi khoan có thể bị cong nếu cho phép xoay tự do mà không cho tiếp xúc với phôi gia công, dẫn đến thương tích cho người. Chỉ dùng áp lực vào đường trực tiếp bằng mũi khoan và không dùng áp lực dư. Mũi khoan có thể cong, dẫn đến bị gãy hoặc mất kiểm soát, gây thương tích cho người.

Mô tả sản phẩm và đặc tính kỹ thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tật nghiêm trọng.

Xin lưu ý các hình minh họa trong phần trước của hướng dẫn vận hành.

Sử dụng đúng cách

GBH 2-24 RE

Dụng cụ điện được dùng cho các công việc dùng búa để khoan bê tông, gạch và đá. Cũng tương tự phù hợp để khoan mà không cần va đập vào gỗ, kim loại, sứ và chất dẻo. Máy có bộ phận điều khiển điện tử và quay được chiều thuận/đảo cũng thích hợp cho việc bắt vít.

Xoay tay cầm phụ (xem hình A)

Bạn có thể xoay tay nắm phụ (14) tùy ý để có tư thế làm việc an toàn và ít mỏi.

Xoay phần tay cầm dưới của tay nắm phụ (14) ngược chiều kim đồng hồ và xoay tay nắm phụ (14) vào vị trí mong muốn. Sau đó xoay phần tay cầm dưới của tay nắm phụ (14) theo chiều kim đồng hồ để siết chặt.

Hãy lưu ý rằng nẹp định vị của tay nắm phụ được đặt trong rãnh nằm trên vỏ máy đúng như chỉ dẫn.

Chọn Lựa Mâm Cặp Khoan và Dụng Cụ

Để đục hay khoan búa, cần phải sử dụng loại dụng cụ SDS-plus để lắp vào mâm cặp khoan SDS-plus. Để khoan không đập trên gỗ, kim loại, sứ và nhựa cũng như để bắt vít, cần dùng các dụng cụ không SDS-plus (ví dụ khoan có trục sinh trụ). Đối với các

dụng cụ này, cần sử dụng loại mâm cặp khoan dùng chia hay không dùng chia.

GBH 2-24 DFR: Mâm cặp thay nhanh SDS-plus (2) có thể được thay nhẹ nhàng bằng mâm cặp thay nhanh không chia giao kèm (1).

Thay đầu cặp mũi khoan

Lắp/tháo đầu kẹp mũi khoan dạng chia khóa

Tháo Mâm Cặp Khoan Loại Dùng Chia

Đẩy vòng khóa (5) về phía sau và tháo đầu cặp mũi khoan vành răng (19).

Tháo/Lắp Mâm Cặp Thay Nhanh

GBH2-24DFR

Tháo đầu cặp mũi khoan vành răng (xem Hình C)

Kéo vòng khóa mâm cặp thay nhanh (6) ra phía sau, giữ chặt tại vị trí và tháo mâm cặp thay nhanh SDS-plus (2) hoặc mâm cặp thay nhanh không chia (1) hướng về phía trước. - Sau khi tháo ra, hãy bảo vệ cho mâm cặp thay ra không bị bẩn.

Lắp mâm cặp thay nhanh (xem hình D)

Trước khi lắp vào, lau sạch mâm cặp thay nhanh và bôi một lớp mỏng dầu bôi trơn lên chuôi cần. -Cầm mâm cặp thay nhanh SDS-plus (2) hoặc mâm cặp thay nhanh không chia (1) bằng cả bàn tay. Hãy đẩy mâm cặp thay nhanh lên thiết bị tiếp hợp đai ốc mũi khoan (21), cho đến khi bạn nghe thấy tiếng tách khớp vào. -Mâm cặp thay nhanh tự động khóa lại. Kiểm tra hiệu quả khóa bằng cách kéo thử mâm cặp thay nhanh.

Thay Dụng Cụ

Chụp bảo vệ chống bụi (4) giúp ngăn chặn phần lớn sự xâm nhập của bụi khoan vào dụng cụ trong thời gian hoạt động. Khi lắp dụng cụ vào, hãy lưu ý rằng chụp bảo vệ chống bụi (4) không bị làm hư hỏng.

Thay chụp ngăn bụi bị hỏng ngay lập tức. Chúng tôi khuyến nghị việc thay thế này do một đại lý phục vụ hậu mãi thực hiện.

Thay đổi dụng cụ (SDS-plus)

Thay dụng cụ gắn SDS-plus (xem Hình E)

Mâm cặp khoan SDS-plus cho phép thay đổi dụng cụ khoan được đơn giản và tiện lợi mà không cần tới các dụng cụ phụ trợ khác.

• GBH 2-24 DFR: Lắp mâm cặp thay nhanh SDS-plus (2) vào. -Làm sạch và thoa một lớp mỏng dầu bôi trơn lên chuôi của dụng cụ. -Lắp dụng cụ vào bằng cách xoay vặn dụng cụ vào để lắp dụng cụ cho đến khi tự ấn vào khớp.
• Kiểm tra xem đã cài chắc chưa bằng cách kéo thử dụng cụ ra.

Theo như yêu cầu của hệ thống, dụng cụ khoan SDS-plus có thể chuyển động tự do. Điều này tạo ra sự dao động tròn khi chạy không tải ở một mức độ nào đó. Việc này không làm ảnh hưởng đến độ chính xác của lỗ khoan, vì mũi khoan định tâm của chính nó trong khi khoan.

Tháo dụng cụ gắn SDS-plus (xem Hình F)

Đẩy vòng khóa (5) về phía sau và tháo phụ tùng.

Thay đổi dụng cụ Đầu cặp mũi khoan vặn răng

Tháo phụ tùng (xem hình H)

- Hãy giữ chặt vòng giữ (23) của mâm cặp thay nhanh không chia. Hãy mở phần lắp dụng cụ bằng cách xoay bạc lót trục (22) theo hướng mũi tên cho đến khi dụng cụ có thể được tháo.

66 | Tiếng Việt

Hút bụi

Bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khỏe con người. Dùng chạm hay hít thở các bụi này có thể làm người sử dụng hay người đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp.

Một số loại bụi cụ thể, ví dụ như bụi gỗ sồi hay dầu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng.

- Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu. - Tạo không khí thông thoáng nơi làm việc. - Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2.

Tuân thủ các quy định của quốc gia bạn liên quan đến loại vật liệu gia công.

Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa.

Hệ thống hút bụi có phụ kiện gá lắp hút bụi (Phụ kiện)

Lắp thiết bị hút (xem hình 1)

Để hút bụi, cần phải có phụ kiện gá lắp hút bụi (phụ kiện). Khi khoan, phụ kiện gá lắp hút bụi thu lại vì thế đầu của phần gá lắp luôn luôn kề sát với bề mặt lỗ khoan.

- Bấm nút điều chỉnh cố định độ sâu (12) và tháo cữ cố định độ sâu (13). Bấm lại nút (12) và lắp phụ kiện gá lắp hút bụi từ phía trước vào tấm phụ (14).

- Hãy nối ống hút (đường kính 19 mm, phụ kiện) với lỗ hút (24) của phụ kiện gá lắp hút bụi.

Máy hút bụi phải thích hợp đúng cho loại vật liệu đang gia công.

Khi hút bụi khô loại đặc biệt gây nguy hại đến sức khỏe hoặc gây ra ung thư, hãy sử dụng máy hút bụi loại chuyên dụng.

Điều chỉnh độ sâu lỗ khoan ở phụ kiện gá lắp hút bụi (xem hình J)

Bạn có thể cố định độ sâu lỗ khoan mong muốn X khi lắp phụ kiện gá lắp hút bụi.

- Hãy đẩy dụng cụ gắn SDS-plus vào khe cắm dụng cụ cho tới khi chạm (3). Nếu không, sự chuyển dịch của dụng cụ khoan SDS-plus có thể dẫn đến sự điều chỉnh sai độ sâu khoan. - Hãy nới vít tai hồng (28) ở phụ kiện gá lắp hút bụi. - Không mở máy dụng cụ điện lên, ấn mạnh xuống ngay vị trí khoan. Dụng cụ khoan SDS-plus phải áp mặt lên trên bề mặt.

- Hãy di chuyển ống dẫn (29) của phụ kiện gá lắp hút bụi vào giá đỡ sao cho đầu phụ kiện gá lắp hút bụi nằm trên bề mặt cần khoan. Không đẩy ống dẫn (29) qua ống lồng (27) như mức cần thiết, để một phần lớn hết mức có thể của thuốc nằm trên ống lồng (27). - Siết chặt lại vít tai hồng (28). Hãy nới vít kẹp (25) ở cố định độ sâu của phụ kiện gá lắp hút bụi. - Hãy di chuyển cố định độ sâu (26) trên ống lồng (27), sao cho khoảng cách đã hiển thị trong hình ảnh X tương ứng với độ sâu lỗ khoan mong muốn. - Hãy siết chặt vít kẹp (25) tại vị trí này.

Vận Hành

Bắt Đầu Vận Hành

Hãy cẩn thận với nguồn điện! Điện thế nguồn phải đúng với điện thế đã ghi rõ trên nhãn máy. Dụng cụ điện được ghi 230 V cũng có thể được vận hành ở 220 V.

Bảo Dưỡng và Bảo Quản

Bảo Dưỡng Và Làm Sạch

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.

68 | Tiếng Việt

Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.

Nếu như cần phải thay dây dẫn điện thì công việc này phải do hãng Bosch, hay một đại lý được Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn.

Thay chụp ngăn bụi bị hỏng ngay lập tức. Chúng tôi khuyến nghị việc thay thế này do một đại lý phục vụ hậu mãi thực hiện.

- Hãy làm sạch phần lắp dụng cụ (3) sau khi dùng.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ khách hàng của chúng tôi sẽ trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo đây:

www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.

Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa.
