Il est possible de bloquer le burin dans 36positions. Ceci permet de toujours travailler dans une position optimale. – Insérez le burin dans le porte-outil. – Tournez le sélecteur stop de rotation/de frappe (11) dans la position «Vario-Lock». – Tournez le burin jusqu’à ce qu’il se trouve dans la position souhaitée. – Tournez le sélecteur stop de rotation/de frappe (11) dans la position «burinage». Le porte-outil est alors bloqué. – Pour buriner, sélectionnez la rotation droite. Instructions d’utilisation Réglage de la profondeur de perçage (voir figure K) La butée de profondeur (13) permet de régler la profondeur de perçage X désirée. – Appuyez sur le bouton de réglage de butée de profondeur (12) et insérez la butée de profondeur dans la poignée supplémentaire (14). Le striage de la butée de profondeur (13) doit être orien- té vers le bas. – Poussez à fond l’accessoire de travail SDS-plus dans le porte-outil SDS-plus (3). Si l’accessoire SDS-plus n’est pas poussé à fond, le réglage de la profondeur de perçage risque d’être faussé. – Tirez la butée de profondeur jusqu’à ce que l’écart entre la pointe du foret et la pointe de la butée de profondeur cor- responde à la profondeur de perçage X souhaitée. Débrayage de sécurité u Dès que l’accessoire de travail se coince ou qu’il s’ac- croche, l’entraînement de la broche est interrompu. En raison des forces intervenant, tenez toujours l’outil électroportatif fermement avec les deux mains et ayez une position ferme. u Si l’outil électroportatif est bloqué, éteignez-le et des- serrez l’outil de travail. Lorsqu’on met l’appareil en marche, l’outil de travail étant bloqué, il peut y avoir de fortes réactions. Montage des embouts de vissage (voir figure L) u Positionnez l’outil électroportatif sur la vis/sur l’écrou seulement lorsqu’il est à l’arrêt. Un accessoire en rota- tion risque de glisser. L'utilisation d'embouts de vissage nécessite de disposer d'un porte-outil universel (30) avec mécanisme de fixation SDS- plus (accessoire). – Nettoyez l’emmanchement du dispositif de fixation et graissez-le légèrement. – Enfoncez le porte-outil universel en le tournant dans le porte-outil jusqu’à ce qu’il verrouille automatiquement. – Contrôlez qu’il est bien verrouillé en tirant sur le porte-ou- til universel. – Mettez un embout de vissage dans le porte-outil univer- sel. N’utilisez que des embouts de vissage appropriés à la tête de vis que vous voulez utiliser. – Pour démonter le porte-outil universel, poussez la bague de verrouillage (5) vers l’arrière et retirez le porte-outil universel (30) du porte-outil. Bosch Power Tools 1 609 92A 77M | (22.12.2021)20 | Português Entretien et Service après‑vente Nettoyage et entretien u Débranchez le câble d’alimentation de la prise avant d’effectuer des travaux quels qu’il soient sur l’outil électroportatif. u Tenez toujours propres l’outil électroportatif ainsi que les fentes de ventilation afin d’obtenir un travail im- peccable et sûr. Dans le cas où il s’avère nécessaire de remplacer le câble d’alimentation, confiez le remplacement à Bosch ou une sta- tion de Service Après-Vente agréée pour outillage Bosch afin de ne pas compromettre la sécurité. u Remplacez immédiatement le capuchon anti-pous- sière s’il est endommagé. Il est recommandé de faire effectuer ce travail dans un centre de service après- vente. – Nettoyez le porte-outil (3) après chaque utilisation. Service après-vente et conseil utilisateurs Notre Service après-vente répond à vos questions concer- nant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées et des infor- mations sur les pièces de rechange sur le site : www.bosch-pt.com L’équipe de conseil utilisateurs Bosch se tient à votre dispo- sition pour répondre à vos questions concernant nos pro- duits et leurs accessoires. Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la réfé- rence à 10chiffres figurant sur l’étiquette signalétique du produit. Maroc Robert Bosch Morocco SARL 53, Rue Lieutenant Mahroud Mohamed 20300 Casablanca Tel.: +212529314327 E-Mail : sav.outillage@ma.bosch.com Vous trouverez d'autres adresses du service après-vente sous: www.bosch-pt.com/serviceaddresses Élimination des déchets Les outils électroportatifs, ainsi que leurs accessoires et em- ballages, doivent pouvoir suivre chacun une voie de recy- clage appropriée. Ne jetez pas les outils électroportatifs avec les ordures ménagères! Português Instruções de segurança Instruções gerais de segurança para ferramentas eléctricas AVISO Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde bem todas as advertências e instruções para futura referência. O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere‑se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede). Segurança da área de trabalho u Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. u Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. u Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho. Segurança eléctrica u A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. u Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. u Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. u Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá‑la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico. 1 609 92A 77M | (22.12.2021) Bosch Power ToolsPortuguês | 21 u Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. u Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico. Segurança de pessoas u Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves. u Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. u Evitar uma colocação em funcionamento involuntária. Assegure‑se de que a ferramenta eléctrica esteja desligada, antes de conectá‑la à alimentação de rede e/ou ao acumulador, antes de levantá‑la ou de transportá‑la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. u Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. u Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas. u Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. u Se for possível montar dispositivos de aspiração ou de recolha, assegure‑se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. u Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo. Utilização e manuseio cuidadoso de ferramentas eléctricas u Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. u Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. u Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica. u Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes. u Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. u Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. u Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas. u Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas. Serviço u Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. Instruções de segurança para martelos Instruções de segurança para todas as operações u Use protetores auditivos. A exposição ao ruído pode provocar a perda da audição. Bosch Power Tools 1 609 92A 77M | (22.12.2021)22 | Português u Use o(s) punho(s) auxiliar(es), caso seja(m) fornecido(s) com a ferramenta. A perda de controlo pode resultar em ferimentos pessoais. u Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde o acessório de corte ou os parafusos possam entrar em contacto com cabos escondidos ou com o próprio cabo. Se o acessório de corte e os parafusos entrarem em contacto com um fio "sob tensão", as partes metálicas expostas da ferramenta elétrica ficam "sob tensão" e podem produzir um choque elétrico. Instruções de segurança ao usar brocas longas com martelos perfuradores u Comece sempre a perfurar a baixa velocidade e com a ponta da broca em contacto com a peça de trabalho. A velocidades mais altas, a broca pode dobrar-se ao rodar livremente sem entrar em contacto com a peça de trabalho, causando ferimento pessoal. u Aplique pressão apenas em linha direta com a broca e não aplique pressão excessiva. As brocas podem dobrar-se, causando rutura ou perda de controlo, ou mesmo ferimento pessoal. Instruções de segurança adicionais u Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico. u Espere que a ferramenta elétrica pare completamente, antes de depositá‑la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta elétrica. u Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. u Logo a seguir à operação não toque nos acessórios ou em peças da carcaça adjacentes. Estes podem ficar muito quentes durante a operação e causar queimaduras. u O acessório pode bloquear durante a perfuração. Durante o trabalho, providencie uma estabilidade segura e segure o aparelho com as duas mãos. Caso contrário poderá perder o controlo sobre a ferramenta elétrica. u Tenha cuidado nos trabalhos de demolição com o cinzel. Fragmentos do material de demolição podem ferir pessoas à volta ou a própria pessoa. u Durante o trabalho, segure a ferramenta elétrica com as duas mãos e providencie uma estabilidade segura. A ferramenta elétrica é conduzida com maior segurança com ambas as mãos. Descrição do produto e do serviço Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves. Respeite as figuras na parte da frente do manual de instruções. Utilização adequada

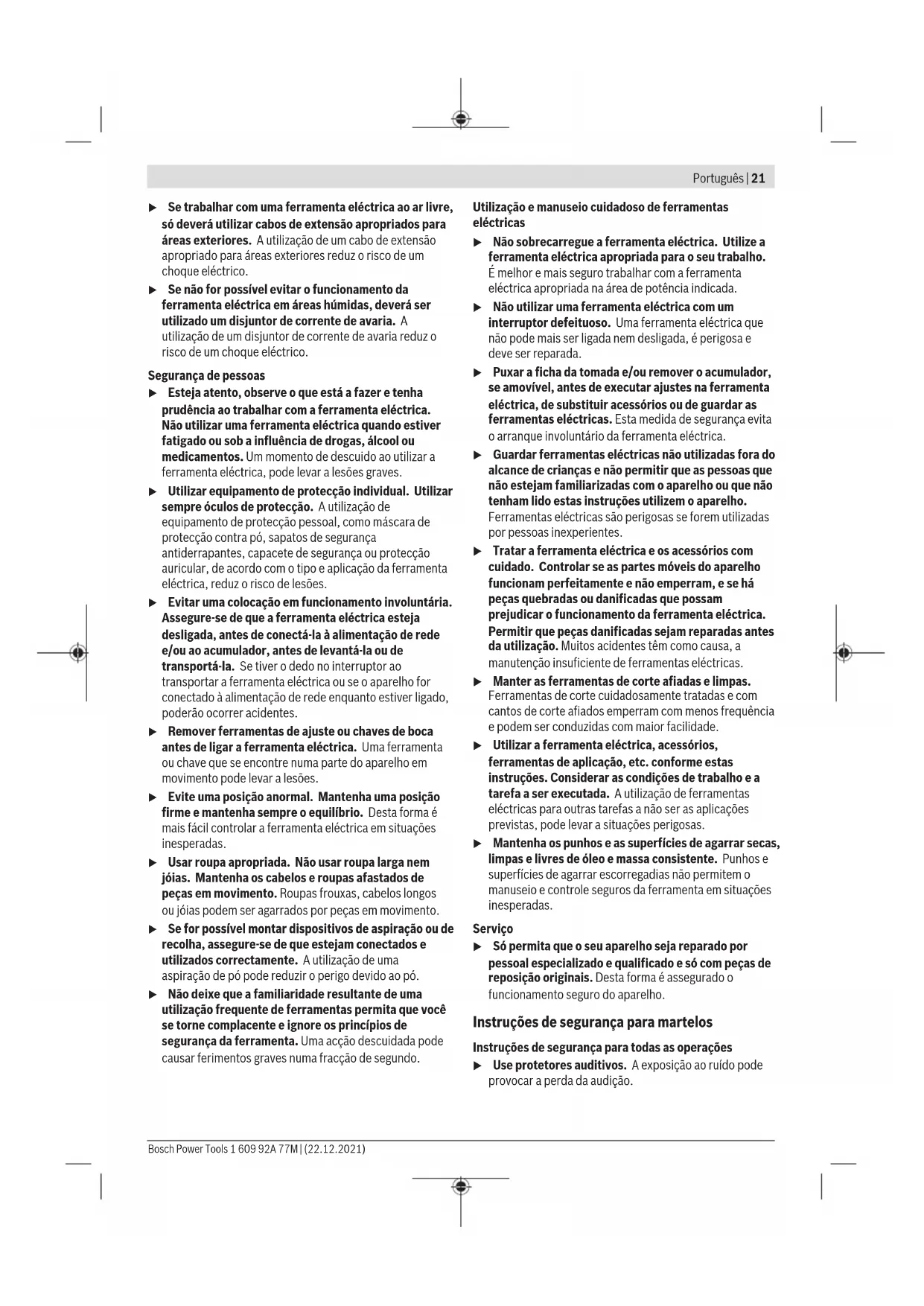

A ferramenta elétrica é adequada para furar com percussão em betão, tijolo e pedra. Também é apropriada para furar sem impacto em madeira, metal, cerâmica e plástico. As ferramentas elétricas com regulação eletrónica e rotação à direita/esquerda também são apropriadas para aparafusar.

GBH2-24DRE,GBH2-24DFR

A ferramenta elétrica é destinada para furar com martelo em betão, tijolos e pedras, assim como para cinzelar. Também é apropriada para furar sem impacto em madeira, metal, cerâmica e plástico. As ferramentas elétricas com regulação eletrónica e rotação à direita/esquerda também são apropriadas para aparafusar. Componentes ilustrados A numeração dos componentes ilustrados refere‑se à apresentação da ferramenta elétrica na página de esquemas. (1) Mandril de substituição de aperto rápido (GBH2-24DFR) (2) Mandril de substituição SDS plus (GBH2-24DFR) (3) Encabadouro SDS plus (4) Capa de proteção contra pó (5) Bucha de travamento (6) Anel de travamento do mandril de substituição (GBH2-24DFR) (7) Comutador do sentido de rotação (8) Tecla de fixação para o interruptor de ligar/desligar (9) Interruptor de ligar/desligar (10) Tecla de desbloqueio para interruptor de bloqueio de rotação/impacto (GBH2-24DRE,GBH2-24DFR) (11) Interruptor de bloqueio de rotação/impacto (GBH2-24DRE,GBH2-24DFR) (12) Tecla para ajuste do batente de profundidade (13) Batente de profundidade (14) Punho adicional (superfície do punho isolada) (15) Tecla de desbloqueio para comutador «furar/furar com martelo» (GBH2-24RE) (16) Comutador «furar/furar com martelo» (GBH2-24RE) (17) Punho (superfície do punho isolada) 1 609 92A 77M | (22.12.2021) Bosch Power ToolsPortuguês | 23 (18) Parafuso de segurança para a bucha de coroa dentada

(21) Encaixe da bucha (GBH2-24DFR) (22) Bucha dianteira do mandril de substituição de aperto rápido (GBH2-24DFR) (23) Anel de fixação do mandril de substituição de aperto rápido (GBH2-24DFR) (24) Abertura de aspiração Saugfix

(25) Parafuso de fixação Saugfix

(27) Tubo telescópio Saugfix

Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. Dados técnicos Martelo perfurador GBH2-24RE GBH2-24DRE GBH2-24DFR Número de produto 3 611 B72 0.. 3 611 B72 1.. 3 611 B73 0.. Controlo das rotações ● ● ● Bloqueio de rotação – ● ● Rotação à direita/esquerda ● ● ● Bucha substituível – – ● Potência nominal absorvida W 790 790 790 N.° de impactos i.p.m. 0–4200 0–4200 0–4200 Intensidade de impacto individual conforme EPTA-Procedure 05:2016 J 2,7 2,7 2,7 Rotações nominais r.p.m. 0–930 0–930 0–930 Encabadouro SDS plus SDS plus SDS plus Diâmetro da gola do veio mm 48,5 48,5 48,5 Diâmetro máx. de perfuração – Betão mm 24 24 24 – Alvenaria (com broca de coroa oca) mm 68 68 68 – Aço mm 13 13 13 – Madeira mm 30 30 30 Peso conforme EPTA-Procedure 01:2014 kg 2,8 2,8 2,9 Classe de proteção / II / II / II Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar. Informação sobre ruídos/vibrações Os valores de emissão de ruído foram determinados de acordo comENIEC62841-2-6. O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: nível de pressão sonora93dB(A); nível de potência sonora104dB(A). Incerteza K=3dB. Utilizar proteção auditiva! Valores totais de vibração a

(soma dos vetores das três direções) e incertezaK determinada segundoENIEC62841-2-6: Furar com martelo em betão: a

O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações. O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo de trabalho. Bosch Power Tools 1 609 92A 77M | (22.12.2021)24 | Português Para uma estimação exata da emissão sonora e de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho. Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho. Montagem u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. Punho adicional u Utilize a ferramenta elétrica apenas com o punho adicional (14). u Certifique-se de que o punho adicional está sempre bem apertado. Caso contrário poderá perder o controlo sobre a ferramenta durante o trabalho. Virar o punho adicional (ver figura A) Pode virar o punho adicional (14) à sua vontade, para obter uma posição de trabalho segura e sem fadiga. – Rode a peça do punho do punho adicional (14) para a esquerda e vire o punho adicional (14) para a posição desejada. A seguir, volte a apertar a peça de punho inferior do punho adicional (14) para a direita. Observe que a cinta de aperto do punho adicional esteja na ranhura prevista para tal, que se encontra na carcaça da ferramenta. Selecionar bucha e ferramentas Para furar com martelo e para cinzelar, são necessárias ferramentas SDS-plus, que são encaixadas na bucha SDS- plus. Para furar sem impacto em madeira, metal, cerâmica e plástico, assim como para aparafusar, são utilizadas ferramentas sem SDS-plus (p. ex. brocas com encabadouro cilíndrico). Para estas ferramentas necessita de uma bucha de aperto rápido ou bucha de coroa dentada. GBH 2-24 DFR: O mandril de substituição SDS-plus(2) pode ser facilmente substituído pelo mandril de substituição de aperto rápido(1) fornecido. Trocar a bucha Colocar/retirar bucha de coroa dentada

GBH 2-24 RE, GBH 2-24 DRE

Para poder trabalhar com ferramentas sem SDS-plus (p. ex. broca com encabadouro cilíndrico), tem de montar uma bucha adequada (bucha de coroa dentada ou de aperto rápido, acessório). Montar a bucha de coroa dentada (ver figura B) – Enrosque o encabadouro SDS-plus (20) numa bucha de coroa dentada (19). Fixe a bucha de coroa dentada (19) com o parafuso de segurança (18). Tenha em atenção que o parafuso de segurança tem uma rosca para a esquerda. Introduzir a bucha de coroa dentada (verfiguraB) – Limpe a haste de encaixe do adaptador e lubrifique levemente. – Introduzir o mandril de coroa dentada, com o encabadouro, na fixação da ferramenta, girando até travar automaticamente. – Puxe pela bucha de coroa dentada para controlar o travamento. Retirar a bucha de coroa dentada – Empurre a bucha de travamento (5) para trás e retire a bucha de coroa dentada (19). Retirar/colocar o mandril de substituição

Retirar o mandril de substituição (ver figura C) – Puxe o anel de travamento do mandril de substituição (6) para trás, segure-o nessa posição e puxe o mandril de substituição SDS-plus (2) ou o mandril de substituição de aperto rápido (1) para a frente. – Após ser retirado, o mandril de substituição deve ser protegido contra sujidade. Introduzir o mandril de substituição (ver figura D) – Limpe o mandril de substituição antes de o colocar e lubrifique ligeiramente a haste de encaixe. – Agarre o mandril de substituição SDS-plus (2) ou o mandril de substituição de aperto rápido (1) com a mão toda. Introduza o mandril de substituição rodando-o no encaixe da bucha (21), até se ouvir claramente um som de encaixe. – O mandril de substituição trava-se automaticamente. Puxar o mandril de substituição para controlar o travamento. Troca de ferramenta A capa de proteção contra pó (4) evita consideravelmente que penetre pó de perfuração no encabadouro durante o funcionamento. Ao introduzir a ferramenta, certifique-se de que a capa de proteção contra pó (4) não é danificada. u Uma capa de proteção contra pó danificada deve ser substituída imediatamente. Recomendamos que o faça no Serviço de Assistência Técnica. Troca de ferramenta (SDS-plus) Introduzir a ponta de aparafusar SDS-plus (verfiguraE) Com o mandril de substituição SDS-plus é possível trocar fácil e confortavelmente as ferramentas de trabalho, sem ter que utilizar outras ferramentas. – GBH 2-24 DFR: Introduza o mandril de substituição SDS- plus(2). – Limpe a haste de encaixe da ferramenta de trabalho e lubrifique levemente. – Introduza a ferramenta de trabalho no encabadouro, girando até travar-se automaticamente. – Puxe a ferramenta para controlar o travamento. 1 609 92A 77M | (22.12.2021) Bosch Power ToolsPortuguês | 25 A ferramenta de trabalho SDS-plus pode ser movida livremente condicionada pelo sistema. Por causa disso, ocorre um desvio de rotação em vazio. Isto não tem qualquer influência na precisão do furo, uma vez que a broca se autocentra ao furar. Retirar a ponta de aparafusar SDS-plus (ver figura F) – Empurre a bucha de travamento (5) para trás e retire a ponta de aparafusar. Troca de ferramenta bucha de coroa dentada

GBH 2-24 RE, GBH 2-24 DRE

Introduzir a ferramenta de trabalho Nota: Não use ferramentas sem SDS-plus para furar com martelo ou cinzelar! As ferramentas sem SDS-plus e as respetivas buchas são danificadas ao furar com martelo e a cinzelar. – Coloque a bucha de coroa dentada(19). – Abra a bucha de coroa dentada(19) rodando até o acessório poder ser inserido. Introduzir a ferramenta. – Insira a chave de buchas nos respetivos furos da bucha de coroa dentada(19) e aperte o acessório uniformemente. – GBH2-24RE: Coloque o comutador(16) no símbolo «Furar». – GBH2-24DRE: Rode o interruptor de bloqueio de rotação/impacto(11) para a posição «Furar». Retirar a ferramenta de trabalho – Rode a bucha da bucha de coroa dentada (19) com a ajuda da chave de buchas para a esquerda, até que a ponta de aparafusar possa ser retirada. Troca de ferramenta mandril de substituição de aperto rápido

Colocar a ferramenta de trabalho (verfiguraG) Nota: Não use ferramentas sem SDS-plus para furar com martelo ou cinzelar! As ferramentas sem SDS-plus e as respetivas buchas são danificadas ao furar com martelo e a cinzelar. – Introduza o mandril de substituição de aperto rápido (1). – Segure o anel de fixação (23) do mandril de substituição de aperto rápido. Abra o encabadouro rodando a bucha dianteira (22) até ser possível introduzir a ferramenta. Segure o anel de fixação (23) e rode a bucha dianteira (22) com força no sentido da seta, até que sejam audíveis ruídos de catraca. – Puxar a ferramenta para verificar se está firme. Nota: Se o encabadouro tiver sido aberto até ao batente, é possível que se oiça um ruído de catraca ao fechar o encabadouro e o encabadouro não se fecha. Nesse caso, rode uma vez a bucha dianteira (22) no sentido oposto ao da seta. Em seguida será possível fechar o encabadouro. – Rode o interruptor de bloqueio de rotação/impacto (11) para a posição "Furar". Retirar a ferramenta de trabalho (verfiguraH) – Segure o anel de fixação (23) do mandril de substituição de aperto rápido. Abra o encabadouro rodando a bucha dianteira (22) no sentido da seta até ser possível remover a ferramenta. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de proteção respiratória com filtro da classe P2. Observe as diretivas para os materiais a serem processados, vigentes no seu país. u Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição. Aspiração de pó com Saugfix (acessórios) Montar o dispositivo de aspiração (ver figura I) Para a aspiração de pó é necessário um Saugfix (acessório). Ao furar, o Saugfix é retraído por uma mola, de modo que a ponta do Saugfix é mantida sempre rente à superfície. – Pressione a tecla para o ajuste do batente de profundidade (12) e retire o batente de profundidade (13). Pressione de novo a tecla (12) e insira o Saugfix pela frente no punho adicional (14). – Ligue uma mangueira de aspiração (diâmetro 19mm, acessório) na abertura de aspiração (24) do Saugfix. O aspirador de pó deve ser apropriado para o material a ser trabalhado. Utilize um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco. Ajustar a profundidade de perfuração no Saugfix (ver figura J) Também pode determinar a profundidade de perfuração desejada X no Saugfix montado. – Empurre a ponta de aparafusar SDS-plus até ao batente na encabadouro SDS-plus (3). Caso contrário, a mobilidade do acessório SDS-plus pode causar um ajuste errado da profundidade de perfuração. – Solte o parafuso de orelhas (28) no Saugfix. – Coloque a ferramenta elétrica sem a ligar na zona a furar. A ferramenta de trabalho SDS-plus tem de assentar na superfície. Bosch Power Tools 1 609 92A 77M | (22.12.2021)26 | Português – Desloque o tubo guia do (29) do Saugfix no seu suporte de forma a que a cabeça do Saugfix assente na superfície a perfurar. Não desloque o tubo guia (29) mais do que o necessário sobre o tubo telescópico (27), para que fique grande parte da escala visível no tubo telescópico (27). – Aperte novamente o parafuso de orelhas (28). Solte o parafuso de fixação (25) no batente de profundidade do Saugfix. – Desloque o batente de profundidade (26) no tubo telescópio (27), de forma a que a distância X indicada na imagem corresponda à profundidade de perfuração desejada. – Aperte o parafuso de fixação (25) nessa posição. Funcionamento Colocação em funcionamento u Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que constam na placa de características da ferramenta elétrica. Ferramentas elétricas marcadas para 230V também podem ser operadas com 220V. Ajustar o modo de operação GBH2-24RE: Com o comutador «furar/furar com martelo»(16) seleciona o modo de operação da ferramenta elétrica. – Para mudar o modo de operação pressione a tecla de desbloqueio(15) e rode o comutador «furar/furar com martelo»(16) a posição desejada, até ele engatar de forma audível. Nota: mude o modo de operação apenas com a ferramenta elétrica desligada! Caso contrário a ferramenta elétrica pode ficar danificada. Posição para furar com martelo em betão ou pedra Posição para furar sem impacto em madeira, metal, cerâmica e plástico, bem como para aparafusar GBH2-24DRE,GBH2-24DFR: Com o interruptor de bloqueio de rotação/impacto (11) seleciona o modo de operação da ferramenta elétrica. – Para mudar o modo de operação pressione a tecla de desbloqueio (10) e rode o interruptor de bloqueio de rotação/impacto (11) para a posição desejada, até ele engatar de forma audível. Nota: mude o modo de operação apenas com a ferramenta elétrica desligada! Caso contrário a ferramenta elétrica pode ficar danificada. Posição para furar com martelo em betão ou pedra Posição para furar sem impacto em madeira, metal, cerâmica e plástico, bem como para aparafusar Posição Vario-Lock para ajustar a posição de cinzelamento Nesta posição o interruptor de bloqueio de rotação/impacto(11) não engata. Posição para Cinzelar Ajustar o sentido de rotação Com o comutador de sentido de rotação (7)é possível alterar o sentido de rotação da ferramenta elétrica. Com o interruptor de ligar/desligar pressionado (9) isto no entanto não é possível. u Acione o comutador do sentido de rotação (7) apenas com a ferramenta elétrica parada. Ajuste o sentido de rotação para furar com martelo, furar e cinzelar sempre na rotação à direita. – Rotação à direita: rode o comutador de sentido de rotação (7) de ambos os lados até ao batente na posição

– Rotação à esquerda: rode o comutador de sentido de rotação (7) de ambos os lados até ao batente na posição

Ligar/desligar – Para ligar a ferramenta elétrica, prima o interruptor de ligar/desligar (9). – Para fixar o interruptor de ligar/desligar (9) pressione o mesmo e prima também o botão de fixação (8). – Para desligar a ferramenta elétrica, solte o interruptor de ligar/desligar (9). Fixado o interruptor de ligar/desligar (9), prima-o primeiro e solte-o depois. Ajustar o número de rotações/impactos Pode regular o número de rotações/impactos da ferramenta elétrica ligada de forma contínua, consoante a pressão que faz no interruptor de ligar/desligar (9). Uma leve pressão sobre o interruptor de ligar/desligar (9) proporciona um número de rotações/impactos baixo. Aumentando a pressão, é aumentado o n.º de rotações/ impactos. Alterar a posição do cinzel (Vario-Lock)

GBH2-24DRE,GBH2-24DFR

Pode fixar o cinzel em 36 posições. Desta forma pode escolher a melhor posição de trabalho para si. – Introduzir o cinzel no encabadouro. – Rode o interruptor de bloqueio de rotação/impacto (11) para a posição "Vario-Lock". 1 609 92A 77M | (22.12.2021) Bosch Power ToolsPortuguês | 27 – Rode a ferramenta de trabalho para a posição do cinzel desejada. – Rode o interruptor de bloqueio de rotação/impacto (11) para a posição "Cinzelar". Desta forma o encabadouro fica bloqueado. – Para cinzelar, o sentido de rotação deve ser colocado na rotação à direita. Instruções de trabalho Ajustar a profundidade de perfuração (ver figura K) Com o batente de profundidade (13) é possível definir a profundidade de perfuração desejada X. – Pressione a tecla para o ajuste do batente de profundidade (12) e coloque o batente de profundidade no punho adicional (14). As estrias no batente de profundidade (13) têm de ficar viradas para baixo. – Empurre a ponta de aparafusar SDS-plus até ao batente no encabadouro SDS-plus (3). Caso contrário, a mobilidade do acessório SDS-plus pode causar um ajuste errado da profundidade de perfuração. – Puxe o batente de profundidade para fora até a distância entre a ponta da broca e a ponta do batente de profundidade corresponder à profundidade de perfuração X desejada. Acoplamento de sobrecarga u Se o acessório emperrar ou pender, a força motriz do veio da broca é interrompida. Devido às forças que se formam, segure sempre a ferramenta elétrica bem com as duas mãos e coloque-se sobre uma base estável. u Desligue a ferramenta elétrica e solte o acessório se a ferramenta elétrica encravar. Ao ligar o aparelho com uma broca bloqueada são produzidos altos momentos de reação. Introduzir as pontas de aparafusar (ver figura L) u Utilizar os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controle sobre a ferramenta elétrica pode levar a lesões. Para utilizar as pontas de aparafusar necessita de um suporte universal (30) com adaptador SDS-plus (acessório). – Limpe a haste de encaixe do adaptador e lubrifique levemente. – Introduza o suporte universal no encabadouro, girando até travar‑se automaticamente. – Puxe pelo suporte universal para controlar o travamento. – Introduza uma ponta de aparafusar no suporte universal. Só utilize pontas de aparafusar apropriadas para o cabeçote de aparafusamento. – Para retirar o suporte universal empurre a bucha de travamento (5) para trás e retire o suporte universal (30) do encabadouro. Manutenção e assistência técnica Manutenção e limpeza u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança. u Uma capa de proteção contra pó danificada deve ser substituída imediatamente. Recomendamos que o faça no Serviço de Assistência Técnica. – Limpar o encabadouro (3) depois de cada utilização. Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Brasil Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195 Campinas, São Paulo Tel.: 0800 7045 446 www.bosch.com.br/contato Encontra outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses Eliminação Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas. Não deitar ferramentas elétricas no lixo doméstico! Bosch Power Tools 1 609 92A 77M | (22.12.2021)28 | 中文

Declaração de Conformidade UE Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados cumprem todas as disposições e os regulamentos indicados e estão em conformidade com as seguintes normas. Documentação técnica pertencente a: * Martelo perfurador N.° do produto
