Vrsta izdelka	Električno kladivo (električni izvijač)
Znamka	Bosch
Model	GEXACT 6 Professional
Nazivna napetost	36 V
Nazivni tok	1,0 A
Hitrost v prostem teku	1000 obr/min ali 500 obr/min (odvisno od različice)
Največji navor (trdo/mehko) po ISO 5393	1,0 - 6,0 Nm (8,9 - 53,1 in-lbs)
Največji premer vijaka	M5
Teža po EPTA-proceduri 01:2014	0,87 kg (1,4 lbs)
Stopnja zaščite	IP 20
Napajanje	Napajalnik PUC-EXACT (omrežni kabel 230 V)
Smer vrtenja	Desno in levo (elektronsko obračanje)
Zaklepna sklopka	Da, nastavljiv omejevalnik navora
Prednastavitev navora	Da, preko drsnika in orodja za nastavitev
Vrsta zagona	S pomočjo ročice ali potiska (odvisno od različice)
Vpenjalna glava	Hitrovpenjalna glava 1/4" (šestkotnik)
Prikaz vijačenja	Zelena LED (dosežen navor) / rdeča LED (nedosežen navor) z zvočnim signalom
Osvetlitev	Vgrajena LED osvetlitev
Delovna temperatura	-5 °C do +50 °C
Temperatura skladiščenja	-20 °C do +70 °C
Relativna vlažnost	20 do 95 % brez kondenzacije
Vzdrževanje	Redno čiščenje, mazanje zobnika in sklopke (posebna mast Bosch, olje SAE 10/20)
Priložena oprema	Orodje za nastavitev, označevalni obročki, navodila za uporabo
Varnost	Zaščita pred ponovnim zagonom, podrobna varnostna navodila, uporaba OVO

Pogosto zastavljena vprašanja - CEXACT 6 Professional BOSCH

Kako zamenjati delovni pripomoček?

Potegnite hitrovpenjalno glavo (3) naprej, vstavite pripomoček (1) v držalo orodja (2), nato spustite glavo. Uporabljajte le pripomočke z moškim šestkotnim nastavkom 1/4".

Kako nastaviti navor privijanja?

Premaknite drsnik (10) nazaj, potisnite orodje za nastavitev (22) v držalo orodja in ga počasi obračajte, dokler ne začutite zareze. Obračajte v smeri urinega kazalca za povečanje navora, v nasprotni smeri za zmanjšanje. Po nastavitvi vrnite drsnik.

Kateri napajalnik uporabiti?

Orodje zahteva izključno napajalnik PUC-EXACT podjetja Bosch. Nikoli ne priključujte neposredno na omrežje in ne uporabljajte podaljška.

Kako priključiti orodje na napajalnik?

Vstavite kabel orodja (7) v vtičnico napajalnika (13) tako, da poravnate utor (15) s prirobnico, nato privijte spojko (11) v smeri urinega kazalca. Najprej priključite omrežni kabel na napajalnik, nato omrežni vtič v električno vtičnico.

Kaj pomeni zelena ali rdeča LED po vijačenju?

Zelena LED (6) zasveti, ko je prednastavljeni navor dosežen. Rdeča LED zasveti z zvočnim signalom, če navor ni dosežen: potem je treba vijačenje ponoviti.

Kako vzdrževati orodje?

Pred čiščenjem izklopite napajalnik. Po prvih 150 urah očistite in namažite zobnik s posebno maščobo Bosch (ref. 3 605 430 009). Vsakih 300 ur ponovite postopek. Po 100.000 vijačenjih namažite sklopko z oljem SAE 10/20.

Katera so bistvena varnostna navodila?

Vedno nosite zaščito za oči in sluh. Delovno območje naj bo čisto in dobro osvetljeno. Ne uporabljajte v eksplozivnem ozračju. Pred vsako nastavitvijo ali zamenjavo pripomočka izklopite napajanje.

Kako obrniti smer vrtenja?

Pritisnite izbirnik smeri vrtenja (5) za levo smer (odvijanje). Za desno smer (privijanje) ostane v začetnem položaju. Izbirnik upravljajte le, ko orodje miruje.

Kaj storiti, če orodje ne zažene?

Preverite, ali je napajalnik vklopljen (zelena LED (16) sveti) in ali je kabel pravilno priključen. Če sveti LED za motnjo (17), preverite navodila. Prepričajte se, da smer vrtenja ni blokirana.

Kje najdete pripomočke in rezervne dele?

Napajalniki PUC-EXACT in drugi pripomočki so na voljo pri prodajalcih Bosch ali na www.bosch-pt.com. Razstavljeni pogledi in nadomestni deli so na spletnem mestu Bosch. Navedite 10-mestno referenčno številko z nalepke izdelka.

NAVODILA ZA UPORABO CEXACT 6 Professional BOSCH

Električna varnost

Vtič električnega orodja se mora ujemati z vtičnico. Vtiča nikoli ne spreminjajte. Ne uporabljajte vtičnih adapterjev skupaj z električnimi orodji z ozemljitvijo. Nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara.

Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in hladilniki. Tveganje električnega udara je večje, če je vaše telo ozemljeno.

Varnostna opozorila za vijačnik

Električno orodje držite za izolirane prijemalne površine, kadar izvajate operacijo, pri kateri lahko pritrdilni element pride v stik s skritimi žicami ali lastnim kablom. Pritrdilni elementi v stiku z električno žico lahko povzročijo, da izpostavljeni kovinski deli električnega orodja postanejo prevodni in tako izpostavijo uporabnika električnemu udaru. Uporabite ustrezne detektorje, da poiščete skrite napajalne vode, ali pokličite lokalnega distributerja električne energije. Stik z električnimi vodi lahko povzroči požar in električni udar. Poškodbe plinovodov lahko povzročijo eksplozijo. Prodiranje v vodovodno cev lahko povzroči materialno škodo ali električni udar. Električno orodje trdno držite. Pri zategovanju ali odvijanju vijakov se lahko na kratko pojavijo močni reakcijski momenti. ▶ Zavarujte obdelovanec. Obdelovanec, ki ga trdno držijo vpenjalne naprave ali primež, je varnejši kot tisti, ki ga držite z roko. ▶ Počakajte, da se električno orodje umiri, preden ga odložite. Uporabljeno orodje se lahko zatakne in zaradi izgube nadzora povzroči premikanje električnega orodja.

Opis izdelka in delovanja

Splošna varnostna navodila za električna orodja

OPOZORILO

Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so priložene temu električnemu orodju.

Če spodaj navedenih napotkov ne upoštevate, lahko pride do električnega udara, požara in/ali težke poškodbe.

Vsa opozorila in napotke shranite, ker jih boste v prihodnje še potrebovali.

Pojem električno orodje, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

▶ Delovno mesto naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povečajo možnost nezgod.

Električnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekočin, plinov ali prahu). Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo.

▶ Ko uporabljate električno orodje, poskrbite, da v bližini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroči izgubo nadzora nad orodjem.

Električna varnost

Priključni vtič električnega orodja se mora prilegati vtičnici. Spreminjanje vtiča na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte adapterskih vtičev. Nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara.

Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, hladilniki in pašniki. Tveganje električnega udara je večje, če je vaše telo ozemljeno.

▶ Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje za električni udar.

Kabel uporabljajte pravilno. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara.

Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje za električni udar.

Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, če ste utrujeni oziroma če ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja je lahko vzrok za resne telesne poškodbe. ▶ Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Z uporabo zaščitne opreme, kot so protiprašna maska, varnostni čevlji, ki ne drsijo, čelada ali zaščita za sluh, v ustreznih okoliščinah zmanjšate nevarnost poškodb. ▶ Preprečite nenameren vklop orodja. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je električno orodje izklopljeno. Če električno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesreče. ▶ Odstranite vse ključe in izvijače za prilagajanje orodja, preden orodje vključite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela električnega orodja, lahko povzroči telesne poškodbe. ▶ Ne precenjujte svojih sposobnosti. Ves čas trdno stojite in vzdržujte ravnovesje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah. Bodite primerno oblečeni. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele. Če imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno priključene. Uporaba sistema za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom. Naj seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.

Uporaba in vzdrževanje električnega orodja

Električnega orodja ne preobremenjujte. Za delo uporabite ustrezno električno orodje. Pravo električno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano. Električnega orodja ne uporabljajte, če ga s stikalom ne morete vklopiti in izklopiti. Vsako električno orodje, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti. Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, če je le mogoče, in odstranite ter shranite pribor, še preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamerni zagon aparata. ▶ Ko električnih orodij ne uporabljajte, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso

prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe.

Vzdržujte električna orodja in pribor. Prepričajte se, da so premikajoči se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je električno orodje poškodovano, mora biti pred uporabo popravljeno. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode. ▶ Rezalna orodja naj bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva. Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij. Ročaji in površine za prijemanje naj bodo suhe, čiste in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.

Servisiranje

▶ Vaše električno orodje naj popravlja samo usposobljeno strokovno osebje, ki naj pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.

Varnostna opozorila za vijačnike

▶ Ko izvajate postopek, pri katerem lahko pride do stika vijačnika s skrito žico ali lastnim kablom, električno orodje držite za izolirane ročaje. Ob stiku vijačnika z žico pod napetostjo se lahko električna napetost prenese na kovinske dele električnega orodja, uporabnik pa lahko ob tem doživi električni udar. Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave ali se o tem pozanimajte pri lokalnem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z električnim vodom lahko povzroči požar ali električni udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa lahko povzroči materialno škodo ali električni udar. Trdno držite električno orodje. Pri zategovanju in odvijanju vijakov lahko pride do kratkotrajnih visokih reakcijskih momentov. Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primežem, kot će bi ga držali z roko. Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Nastavek se lahko zatakne, zaradi česar lahko izgubite nadzor nad električnim orodjem.

Opis izdelka in storitev

Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.

Upoštevajte slike na začetku navodil za uporabo.

Namenska uporaba

Električno orodje je namenjeno privijanju in odvijanju vijakov, privijanju in sproščanju matic v navedenem območju dimenzij in moči. Na električno omrežje smete priključiti izključno omrežni napajalnik serije PUC-EXACT.

Električno orodje ni namenjeno uporabi kot vrtalni stroj; da bi preprečili osebno in materialno škodo, električnega orodja z izklopno spojko nikoli ne uporabljajte za vrtanje.

Komponente na sliki

Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko.

(1) Nastavek (npr. vijačni nastavek) (2) Sistem za vpenjanje (3) Hitrovpenjalna glava 4'' (4) Obroček za označevanje (5) Stikalo za preklop smeri vrtenja

(6) LED-indikator vijačenja (7) Kabel naprave za priključitev na omrežni napajalnik PUC-EXACT (8) Zanka za obešanje (9) Stikalo za vklop/izklop (10) Drsnik za predizbiro vrtilnega momenta (11) Tulec na kablu naprave (12) Delovna lučka (13) Priključna doza na omrežnem napajalniku PUC-EXACT (14) Stikalo za vklop/izklop na omrežnem napajalniku (15) Utor v spojki kabla naprave (7) (16) LED-prikaz pripravljenosti za delovanje (17) LED-prikaz motnja (preobremenitev) (18) Priključni vtič omrežnega kabla (19) Omrežni kabel (20) Omrežni vtič (21) Priključna doza za omrežni kabel (22) Nastavljalno orodje (23) Nastavitveni kolut (24) Ročaj (izolirana oprijemalna površina)

Tehnični podatki

Električni premi vijačnik s potisnim zagonom C-EXACT 1 C-EXACT 1 C-EXACT 2
Številka izdelka		0 602 495	0 602 495	0 602 495
		207	218	208
Nazivna napetost V 36 36 36
Nazivni tok A 1,0 1,0 1,0
Število vrtljajev v prostem teku min	1	1000 500 500
Najv. vrtilni moment pri trdem/mehkem vijačenju po ISO 5393 Nm	in-lbs	0,2 - 0,8	0,2 - 0,8	0,5 - 2,0
		1,8 - 7,1	1,8 - 7,1	4,4 - 17,7
Smer vrtenja		ΩΩ	ΩΩ	ΩΩ
Obroček za označevanje svetlo zelena svetlo zelena Bela
najv. ∅ vijakov M 2,5 M 2,5 M 4
Teža po EPTA-Procedure 01:2014	kg	0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Stopnja zaščite		IP 20	IP 20	IP 20

Električni premi vijačnik s potisnim zagonom C-EXACT 4 C-EXACT 4 C-EXACT 4
Številka izdelka	0 602 495	0 602 495	0 602 495
	205	206	217
Nazivna napetost V 36 36 36
Nazivni tok A 1,0 1,0 1,0
Število vrtljajev v prostem teku min	1000	1000	275
Najv. vrtilni moment pri trdem/mehkem vijačenju po ISO 5393 Nm	0,5 – 3,5	0,5 – 3,5	0,5 – 3,5
	in-lbs	4,4 – 31,0	4,4 – 31,0
Smer vrtenja

Slovenščina | 185

Električni premi vijačnik s potisnim zagonom C-EXACT 4 C-EXACT 4 C-EXACT 4

Obroček za označevanje siva siva siva
najv. ∅ vijakov M 4 M 4 M 4
Teža po EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Stopnja zaščite IP 20 IP 20 IP 20

Električni premi vijačnik s potisnim zagonom C-EXACT 6 C-EXACT 6

Številka izdelka		0 602 495215	0 602 495216
Nazivna napetost V 36 36
Nazivni tok A 1,0 1,0
Število vrtljajev v prostem teku min	-1	1000 500
Najv. vrtilni moment pri trdem/mehkem vijačenju po ISO 5393	Nm	1,0 – 6,0	1,0 – 6,0
	in-lbs	8,9 – 53,1	8,9 – 53,1
Smer vrtenja		ΩΩ	ΩΩ
Obroček za označevanje		črna	črna
najv. ∅ vijakov		M 5 M 5
Teža po EPTA-Procedure 01:2014	kg	0,87	0,87
	Ibs	1,4	1,4
Stopnja zaščite		IP 20 IP 20

Električni premi vijačnik z ročičnim zagonom C-EXACT 1 C-EXACT 1 C-EXACT 2

Številka izdelka		0 602 495	0 602 495	0 602 495
		202	213	203
Nazivna napetost	V 36 36 36
Nazivni tok A 1,0 1,0 1,0
Število vrtljajev v prostem teku	min -1	1000	500 500
Najv. vrtilni moment pri trdem/mehkem vijačenju po ISO 5393 Nm		0,2 - 0,8	0,2 - 0,8	0,5 - 2,0
	in-lbs	1,8 - 7,1	1,8 - 7,1	4,4 - 17,7
Smer vrtenja		ΩΩ	ΩΩ	ΩΩ
Obroček za označevanje		svetlo zelena	svetlo zelena	Bela
najv. ∅ vijakov		M 2,5	M 2,5 M 4
Teža po EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Stopnja zaščite IP 20 IP 20 IP 20

Električni premi vijačnik z ročičnim zagonom C-EXACT 4 C-EXACT 4 C-EXACT 4

Kataloška številka		0 602 495	0 602 495	0 602 495
		200	201	212
Nazivna napetost	V 36 36 36
Nazivni tok A 1,0 1,0 1,0
Število vrtljajev v prostem teku	min -1	1000	1000	275
Najv. vrtilni moment pri trdem/mehkem vijačenju po ISO 5393 Nm		0,5 – 3,5	0,5 – 3,5	0,5 – 3,5
	in-lbs	4,4 – 31,0	4,4 – 31,0	4,4 – 31,0
Smer vrtenja		ΩΩ	ΩΩ	ΩΩ
Obroček za označevanje siva siva siva
Najv. premer vijačenja M 2,5	M 2,5 M 4

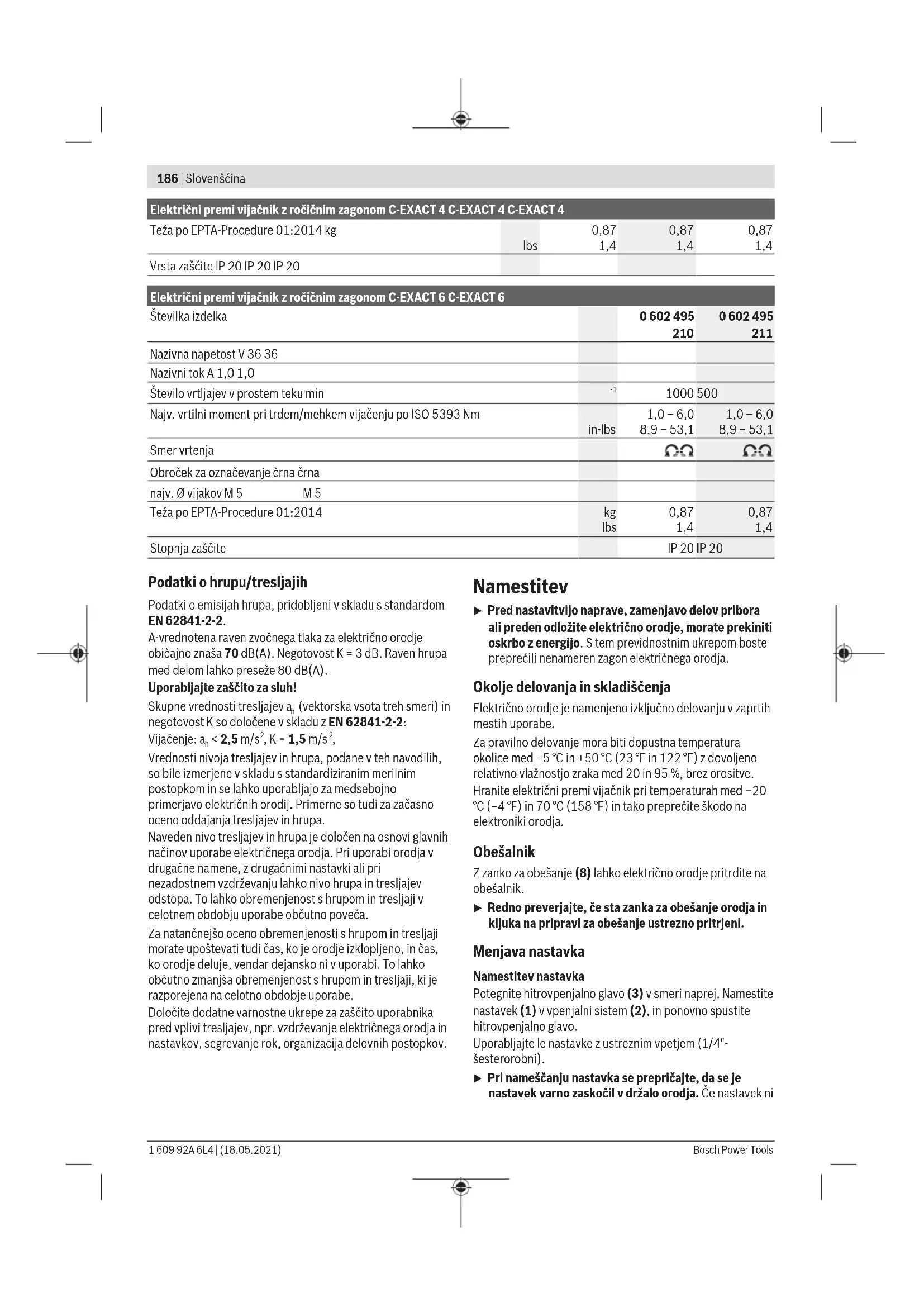

186 | Slovenščina

Električni premi vijačnik z ročičnim zagonom C-EXACT 4 C-EXACT 4 C-EXACT 4
Teža po EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Vrsta zaščite IP 20 IP 20 IP 20

Električni premi vijačnik z ročičnim zagonom C-EXACT 6 C-EXACT 6
Številka izdelka		0 602 495	0 602 495
		210	211
Nazivna napetost V 36 36
Nazivni tok A 1,0 1,0
Število vrtljajev v prostem teku min	-1	1000 500
Najv. vrtilni moment pri trdem/mehkem vijačenju po ISO 5393 Nm	in-lbs	1,0 – 6,0	1,0 – 6,0
		8,9 – 53,1	8,9 – 53,1
Smer vrtenja		ΩΩ	ΩΩ
Obroček za označevanje črna črna
najv. ∅ vijakov M 5 M 5
Teža po EPTA-Procedure 01:2014	kg	0,87	0,87
	Ibs	1,4	1,4
Stopnja zaščite		IP 20 IP 20

Podatki o hrupu/tresljajih

Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 62841-2-2.

A-vrednotena raven zvočnega tlaka za električno orodje običajno znaša 70 dB(A). Negotovost K = 3 dB. Raven hrupa med delom lahko preseže 80 dB(A).

Uporabljajte zaščito za sluh!

Skupne vrednosti tresljajev a_h (vektorska vsota treh smeri) in negotovost K so določene v skladu z EN 62841-2-2:

Vijačenje: a_n < 2,5 m/s² , K = 1,5 m/s² ,

Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljajo za medsebojno primerjavo električnih orodij. Primerne so tudi za začasno oceno oddajanja tresljajev in hrupa.

Naveden nivo tresljajev in hrupa je določen na osnovi glavnih načinov uporabe električnega orodja. Pri uporabi orodja v drugačne namene, z drugačnimi nastavki ali pri nezadostnem vzdrževanju lahko nivo hrupa in tresljajev odstopa. To lahko obremenjenost s hrupom in tresljaji v celotnem obdobju uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti s hrupom in tresljaji morate upoštevati tudi čas, ko je orodje izklopljeno, in čas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko občutno zmanjša obremenjenost s hrupom in tresljaji, ki je razporejena na celotno obdobje uporabe.

Določite dodatne varnostne ukrepe za zaščito uporabnika pred vplivi tresljajev, npr. vzdrževanje električnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov.

Namestitev

Pred nastavitvijo naprave, zamenjavo delov pribora ali preden odložite električno orodje, morate prekiniti oskrbo z energijo. S tem previdnostnim ukrepom boste preprečili nenameren zagon električnega orodja.

Okolje delovanja in skladiščenja

Električno orodje je namenjeno izključno delovanju v zaprtih mestih uporabe.

Za pravilno delovanje mora biti dopustna temperatura okolice med -5 °C in +50 °C (23 °F in 122 °F) z dovoljeno relativno vlažnostjo zraka med 20 in 95 %, brez orositve. Hranite električni premi vijačnik pri temperaturah med -20 °C (-4 °F) in 70 °C (158 °F) in tako preprečite škodo na elektroniki orodja.

Obešalnik

Z zanko za obešanje (8) lahko električno orodje pritrdite na obešalnik.

▶ Redno preverjajte, če sta zanka za obešanje orodja in kljuka na pripravi za obešanje ustrezno pritrjeni.

Menjava nastavka

Namestitev nastavka

Potegnite hitrovpenjalno glavo (3) v smeri naprej. Namestite nastavek (1) v vpenjalni sistem (2) in ponovno spustite hitrovpenjalno glavo.

Uporabljajte le nastavke z ustreznim vpetjem (1/4"-šesterorobni).

trdno vpet v držalo orodja, lahko prijem popusti in orodja ne morete več nadzorovati.

Odstranitev nastavka

Potegnite hitrovpenjalno glavo (3) v smeri naprej. Odstranite nastavek (1) iz vpenjalnega sistema (2) in ponovno spustite hitrovpenjalno glavo.

Priključitev na električno omrežje (glejte slike A - B)

Električno orodje dobavimo brez omrežnega napajalnika. Za priključitev na električno omrežje potrebujete omrežni napajalnik PUC-EXACT.

Omrežni napajalnik PUC-EXACT uporabljajte izključno z zato predvidenimi električnimi orodji. Uporaba drugih električnih naprav lahko povzroči uničenje napajalnika PUC-EXACT in teh naprav. Nikoli ne poskušajte priključiti električnega orodja C-EXACT neposredno na električno omrežje. Ne uporabljajte kabelskega podaljška. Na ta način lahko uničite električno orodje C-EXACT. ▶ Uporabljajte izključno originalni kabel! Pred vsako uporabo preverite napravo, kabel in vtič za morebitne poškodbe. Kablov ne smete popravljati, temveč jih morate nadomestiti z novimi. ▶ Servisna dela in popravila naj opravljajo le usposobljeni strokovnjaki. S tem je zagotovljena stalna varnost električnega orodja.

Preden priključite omrežni napajalnik na električno omrežje, morate vedno najprej povezati električno orodje z omrežnim napajalnikom PUC-EXACT.

Vstavite kabel orodja (7) v priključno dozo (13) omrežnega napajalnika PUC-EXACT. Pazite na to, da se bo utor (15) v priključku kabla orodja ujemal s čepom v priključni dozi. Privijte tulec (11) v desno na priključno dozo.

Pri električnem premem vijačniku z ročnim zagonom pazite na to, da vijačnika ne boste položili na ročico pred priključitvijo omrežnega napajalnika PUC-EXACT na omrežno napetost. Tako boste preprečili nenamerni zagon vijačnika.

Pri električnem premem vijačniku s potisnim zagonom pazite na to, da na vijačnik ne boste aksialno pritiskali, ko boste omrežni napajalnik PUC-EXACT priključili na omrežno napetost. Tako boste preprečili nenamerni zagon vijačnika. Najprej vstavite priključni vtič (18) omrežnega napajalnika (19) v priključno dozo (21) omrežnega napajalnika PUC-EXACT. Sedaj lahko PUC-EXACT priključite na električno omrežje tako, da vtaknete omrežni vtič (20) v varnostno vtičnico.

Vedno najprej povežite omrežni kabel z omrežnim napajalnikom PUC-EXACT, preden boste omrežni vtič (20) vstavili v vtičnico, saj v nasprotnem primeru obstaja nevarnost električnega udara.

Delovanje

Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Z uporabo zaščitne opreme, kot so protiprašna maska, varnostni čevlji, ki ne drsijo, čelada ali zaščita za sluh, v ustreznih okoliščinah zmanjšate

nevarnost poškodb.

Nastavitev smeri vrtenja

Vrtenje v desno: pri dobavi je električno orodje nastavljeno za privijanje vijakov in matic (vrtenje v desno). Preklopno stikalo smeri vrtenja (5) ni pritisnjeno.

Vrtenje v levo: za sprostitev vijakov in matic pritisnite preklopno stikalo smeri vrtenja (5). Z vrtenjem pritisnjenega preklopnega stikala smeri vrtenja, lahko slednjega blokirate.

▶ Stikalo za preklop smeri vrtenja (5) uporabljajte samo, ko električno orodje miruje.

Vklop/izklop omrežnega napajalnika PUC-EXACT (glejte sliko A)

Najprej morate zagnati omrežni napajalnik PUC-EXACT in šele nato vklopiti električno orodje C-EXACT (glejte „Priključitev na električno omrežje (glejte slike A - B)“, Stran 187).

Za vklop orodja s kablom stikalo za vklop/izklop (14) na orodju premaknite v položaj „1“.

Zelen LED-prikaz (16) kaže, kdaj je omrežni napajalnik pripravljen za delovanje.

PUC-EXACT-1: če LED-prikaz (17) sveti, je prišlo do motnje.

Za izklop omrežnega napajalnika pritisnite vklopno/izklopno stikalo na omrežnem napajalniku (14) v pozicijo „0“.

Vklop/izklop električnega orodja

Vijačniki imajo varnostno sklopko, odvisno od vrtilnega momenta, ki je nastavljiva v navedenem območju. Vključi se, ko je dosežen nastavljen vrtilni moment.

Električni premi vijačnik z ročičnim zagonom

Za vklop električnega orodja potisnite stikalo za vklop/izklop (9) do prislona.

Električno orodje se samodejno izklopi, ko je dosežen nastavljen vrtilni moment.

Če predčasno spustite stikalo za vklop/izklop (9), predhodno nastavljen vrtilni moment ne bo dosežen. Električni premi vijačnik s potisnim zagonom

Za vklop električnega orodja namestite nastavek na vijak in rahlo pritiskajte aksialno na vijačnik.

Električno orodje se samodejno izklopi, ko je dosežen nastavljen vrtilni moment.

▶ Pri predčasni razbremenitvi vijačnika, npr. če nastavek vijačnika zdrsne z vijaka, se prednastavljeni vrtilni moment ne doseže.

Pri vklopu električnega orodja ali s kratkim pritiskom na preklopno stikalo smeri vrtenja (5) boste vklopili delovno luč LED. LED se izklopi pribl. po dveh minutah po zadnjem vijačenju.

▶ Ne glejte neposredno v delovno luč, ker bi vas lahko oslepila.

Navodila za delo

▶ Pred nastavitvijo naprave, zamenjavo delov pribora ali preden odložite električno orodje, morate prekiniti oskrbo z energijo. S tem previdnostnim ukrepom boste preprečili nenameren zagon električnega orodja. Električno orodje lahko na matico/vijak postavite samo v izklopljenem stanju. Vrteče se električno orodje lahko zdrsne.

Nastavitev vrtilnega momenta (glejte slike C - D)

Vrtilni moment je odvisen od prednapetosti vzmeti pri sklopki. Varnostna sklopka reagira tako pri vrtenju v desno kot pri vrtenju v levo, ko je dosežen nastavljeni vrtilni moment.

Za nastavitev individualnega vrtilnega momenta uporabljajte samo priloženo nastavljalno orodje (22).

• Drsnik (10) na električnem orodju potisnite povsem nazaj.
• Vstavite nastavek (22) v vpenjalni sistem (2) in ga počasi vrtite.
• Takoj ko v odprtini ohišja vidite majhno izboklino (nastavitveni kolut (23)) v sklopki, vanjo vstavite nastavek (22) in ga vrtite.

Če vrtite v smeri urinega kazalca, se vrtilni moment viša, če vrtite v nasprotni smeri urinega kazalca, se vrtilni moment niža.

- Odstranite nastavljalno orodje (22). Drsnik (10) znova potisnite naprej, da sklopko zaščitite pred umazanijo.

Napotek: potrebna nastavitev je odvisna od vrste vijačnih povezav in jo najlažje izračunate s praktičnim preizkusom. Vijačenje najprej poskusno preverite z momentnim ključem.

Nastavite vrtilni moment samo v navedenem območju zmogljivosti, sicer sklopka ne reagira več.

Označitev nastavitve vrtilnega momenta

Za označitev nastavljenega vrtilnega momenta na posameznem orodju lahko obroček za označevanje (4) zamenjate z obročkom druge barve.

Obroček za označevanje (4) snamete z ozkim izvijačem, lopatico ali podobnim orodjem.

Električno orodje vedno uporabljajte z nameščenim obročkom za označevanje, saj s tem zagotovite boljšo zaščito ohišja proti prahu in nečistoči.

Prikaz vijačenj (zelena/rdeča LED-dioda)

Ko je dosežen prednastavljen vrtilni moment, se aktivira varnostna sklopka. LED-prikaz (6) sveti zeleno.

Če prednastavljen vrtilni moment ni dosežen, LED-prikaz (6) zasveti rdeče, hkrati pa se zasliši zvočni signal. Znova izvedite vijačenje.

Ponovitvena zaščita pri električnih premi vijačnikih z ročičnim zagonom

Če se pri vijačenju aktivira varnostna sklopka, se motor izklopi. Ponoven vklop je možen po 0,3 sekunde. Tako preprečite nenamerno zategnitev že pritrjenih vijačnih zvez.

Ponovitvena zaščita pri električnih premi vijačnikih s potisnim zagonom

Električno orodje nima ponovitvene zaščite in ga lahko vklopite neposredno potem, ko so se avtomatsko izklopili.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

▶ Odstranite omrežni napajalnik PUC-EXACT z omrežja, preden ga boste čistili. S tem preprečite možnost električnega udara. Izklop omrežnega napajalnika ne zadošča.

Če morate zamenjati priključni kabel, storite to pri servisu Bosch ali pooblaščenem servisu za električna orodja Bosch, da ne pride do ogrožanja varnosti.

Mazanje električnega orodja

Maziva:

posebna mast za gonila (225 ml)

kataloška številka 3 605 430 009

mast Molykote

motorno olje SAE 10/SAE 20

• Po 150 urah obratovanja očistite gonilo z blagim topilom. Upoštevajte proizvajalčeva navodila za uporabo in odstranitev topil. Nato namažite gonilo s posebnim Boschevim mazivom za gonila. Ponovite postopek čiščenja na vsakih 300 ur obratovanja od prvega čiščenja. – Gibljive dele varnostne sklopke po 100.000 postopkih vijačenja naoljite z nekaj kapljicami motornega olja SAE 10/SAE 20. Drseče in vrteče se dele namažite z mazivom Molykote. Ob tej priložnosti preverite sklopko glede obrabe, da se prepričate, da ponovljivost in natančnost nista bili oškodovani. Nato morate ponovno nastaviti vrtilni moment sklopke. ▶ Servisna dela in popravila naj opravljajo le usposobljeni strokovnjaki. S tem je zagotovljena stalna varnost električnega orodja. Pooblaščena servisna delavnica za Boscheve izdelke opravlja ta dela hitro in zanesljivo. Maziva in čistilna sredstva odlagajte na okolju prijazen način. Upoštevajte zakonske predpise.

Pribor

Omrežne napajalnike serije PUC-EXACT lahko dobite pri svojem pooblaščenem prodajalcu.

O celotnem programu kakovostnega pribora lahko dobite informacije na spletni strani www.bosch-pt.com in www.boschproductiontools.com ali v vaši specializirani trgovini.

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail : [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi:

Električnih orodij ne odvrzite med gospodinjske odpadke!

Zgolj za države Evropske unije:

V skladu z evropsko Direktivo 2012/19/EU o odpadni električni in elektronski opremi (OEEO) in njeni uresničitvi v nacionalnem pravu se morajo električna orodja, ki niso več v uporabi, ločeno zbirati ter okolju prijazno reciklirati.

Hrvaščina

Varnostna opozorila

Splošna varnostna opozorila za električna orodja

⚠ OPOZORILO Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so priložene temu električnemu orodju. Neupoštevanje spodaj navedenih navodil lahko povzroči električni udar, požar in/ali resne poškodbe.

Električna varnost
