Vrsta izdelka	Vrtalno kladivo
Znamka	Bosch
Model	GBH 221 Professional
Nazivna absorbirana moč	720 W
Frekvenca udarcev v prostem teku	0 – 4.800 min⁻¹
Udarna sila (EPTA 05:2016)	2,0 J
Hitrost v prostem teku	0 – 2.000 min⁻¹
Vpenalo	SDS-plus
Največji premer vrtanja – Beton	21 mm
Največji premer vrtanja – Jeklo	13 mm
Največji premer vrtanja – Les	30 mm
Teža (EPTA 01:2014)	2,3 kg
Stopnja zaščite	II (dvojna izolacija)
Raven zvočnega tlaka	94 dB(A)
Raven zvočne moči	105 dB(A)
Vibracije – Vrtanje v beton	14,2 m/s² (K=1,5 m/s²)
Vibracije – Sekanje	13,7 m/s² (K=1,5 m/s²)
Načini delovanja	Vrtanje z udarcem, vrtanje brez udarca, Vario-Lock, sekanje
Regulator hitrosti	Da (s pritiskom na stikalo)
Smer vrtenja	Desno / levo
Dodatni ročaj	Nastavljiv (vrtljiv)
Omejitev globine	Nastavljiva
Varnostna sklopka	Da
Zaščitni pokrov proti prahu	Da
Napajanje	Električno omrežje (230 V)

Pogosto zastavljena vprašanja - GBH 221 Professional BOSCH

Kako zamenjati vpenalo na GBH 221?

Za zamenjavo vpenala najprej izključite orodje. Uporabite priloženi adapter SDS-plus (17). Očistite in rahlo namažite konec adapterja. Vstavite vpenalo z adapterjem v vpenalo SDS-plus z vrtenjem, dokler ne zaskoči. Za odstranitev potisnite zaklepni obroč (5) nazaj in odstranite vpenalo.

Kako nastaviti globino vrtanja?

Pritisnite gumb za nastavitev omejitve globine (11) in vstavite omejitev globine v dodatni ročaj (12). Potisnite SDS-plus nastavek do konca v vpenalo. Potegnite omejitev, dokler razdalja med konico svedra in konico omejitve ne ustreza želeni globini.

Kaj storiti, če se orodje med vrtanjem blokira?

Orodje je opremljeno z varnostno sklopko, ki prekine pogon v primeru blokade. Takoj izklopite orodje in popustite nastavek. Orodje vedno trdno držite z obema rokama, da ohranite nadzor.

Kako uporabljati način Vario-Lock?

Način Vario-Lock omogoča zaklepanje dleta v 13 položajih. Vstavite dleto v vpenalo. Obrnite izbirnik zaustavitve vrtenja/udarcev (10) na 'Vario-Lock'. Obrnite dleto na želeni položaj, nato vrnite izbirnik na 'sekanje' za zaklepanje. Za sekanje uporabite desno vrtenje.

Katere vrste nastavkov lahko uporabim?

Uporabite SDS-plus nastavke za vrtanje z udarcem in sekanje. Za vrtanje brez udarca (les, kovina, keramika) ali privijanje uporabite samodejno ali ključno vpenalo z adapterjem SDS-plus. Nikoli ne uporabljajte nastavkov, ki niso SDS-plus, za sekanje.

Kako vzdrževati zaščitni pokrov proti prahu?

Zaščitni pokrov proti prahu (4) ščiti vpenalo pred prahom. Če je poškodovan, ga takoj zamenjajte. Priporočljivo je, da zamenjavo opravi pooblaščeni Bosch servis. Po vsaki uporabi očistite vpenalo.

Kakšne so ravni hrupa in vibracij tega orodja?

Raven zvočnega tlaka je 94 dB(A), raven zvočne moči pa 105 dB(A) (negotovost K=3 dB). Vibracije za vrtanje v beton so 14,2 m/s², za sekanje pa 13,7 m/s² (K=1,5 m/s²). Vedno nosite zaščito za sluh.

Ali lahko vrtam kovino z GBH 221?

Da, za vrtanje kovine nastavite izbirnik zaustavitve vrtenja/udarcev (10) na položaj vrtanje brez udarca. Uporabite ustrezno vpenalo s svedrom za kovino. Največji premer vrtanja v jeklu je 13 mm.

Kako obrniti smer vrtenja?

Prepričajte se, da orodje miruje. Potisnite izbirnik smeri vrtenja (6) v levo za desno vrtenje (vrtanje, sekanje) ali v desno za levo vrtenje (odvijanje). Nikoli ne premikajte izbirnika, ko orodje deluje.

Kje najti rezervne dele za GBH 221?

Rezervni deli in razstavljeni pogledi so na voljo na spletni strani www.bosch-pt.com. Naročite lahko prek spletne trgovine z rezervnimi deli. Za vsa vprašanja se obrnite na Bosch servis po telefonu 09 70 82 12 26 (Francija) ali po e-pošti na [e-mail].

NAVODILA ZA UPORABO GBH 221 Professional BOSCH

(1) Brzostezna glava

(2) SDS-plus vpenjalna glava

(3) Sprejemnik SDS-plus

(4) Zaščitni pokrov proti prahu

(5) Zaščitni pokrov za blokado

(6) Preklopno stikalo za smer vrtenja

(18) Sprednji pokrov za brzostezno glavo

(19) Zadnji pokrov za brzostezno glavo

(20) Univerzalno držalo z SDS-plus vpenjalno osjo a)

a) Prikazani ali opisani pribor ni del standardnega paketa. Celoten pribor najdete v našem programu pribora.

Tehnični podatki

Udarna bušilica GBH 2-21
Broj articla		3 611 BA6 0..
Nominalna ulazna snaga W 720
Broj udara min	-1	0-4800
Jačina pojedinačnog udara u skladu sa EPTA-Procedure 05:2016	J 2,0
Broj obrtaja u praznom hodu min	-1	0-2000
Prihvat za alat SDS-plus
Maks. prečnik bušenja

Udarna bušilica GBH 2-21
-Beton®	mm	21
-Čelik mm 13
-Drvo mm 30
Težina u skladu sa EPTA-Pro-cEDURE 01:2014	kg	2,3
Klasa zašite		☐/☐

A) optimalen učinek s premerom vrtanja 6-12 mm Podatki veljajo za nazivne napetosti [U] od 230 V. Pri odstopanjih napetosti in izvedbah, specifičnih za posamezne države, se ti podatki lahko razlikujejo.

Položaj za dletenje

Nastavitev smeri vrtenja (glejte sliko G)

S preklopnim stikalom za smer vrtenja (6) lahko spremenite smer vrtenja električnega orodja. Pri

Pritisnjenega prekidača za vklop/izklop (8) v tem primeru ni mogoče pritisniti.

Preklopni prekidač za smer vrtenja (6) pritisnite samo, ko električno orodje miruje.

specifikacije, ki so priložene temu električnemu orodju.

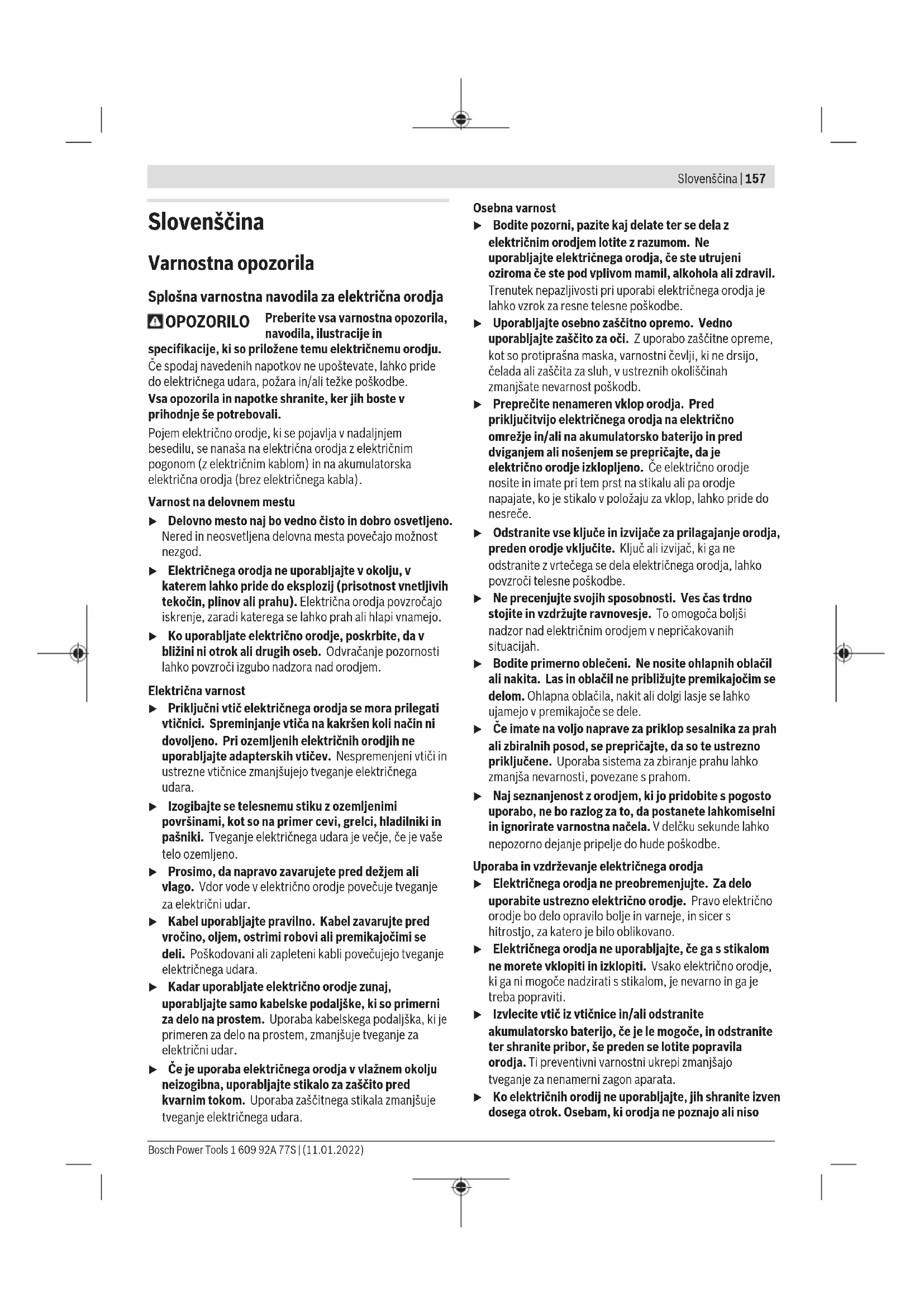

Če spodaj navedenih navodil ne upoštevate, lahko pride do električnega udara, požara in/ali težkih poškodb.

Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali.

Pojem električno orodje, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

Delovno mesto naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povečajo možnost nezgod. Električnih orodij ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekočin, plinov ali prahu). Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo. ▶ Ko uporabljate električno orodje, poskrbite, da v bližini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroči izgubo nadzora nad orodjem.

Električna varnost

Priključni vtikač električnega orodja se mora prilegati vtičnici. Spreminjanje vtikača na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte adapterskih vtikačev. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, hladilniki in peči. Tveganje električnega udara je večje, če je vaše telo ozemljeno. Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje za električni udar. ▶ Kabel uporabljajte pravilno. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara. ▶ Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje za električni udar. - Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, če ste utrujeni oziroma če ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja je lahko vzrok za resne telesne poškodbe.

Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Z uporabo zaščitne opreme, kot so protiprašna maska, varnostni čevlji, ki ne drsijo, čelada ali zaščita za sluh, v ustreznih okoliščinah zmanjšate nevarnost poškodb. Preprečite nenameren vklop orodja. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je električno orodje izklopljeno. Če električno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesreče. Odstranite vse ključe in izvijače za prilagajanje orodja, preden orodje vključite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela električnega orodja, lahko povzroči telesne poškodbe. Ne precenjujte svojih sposobnosti. Ves čas trdno stojite in vzdržujte ravnotežje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah. Bodite primerno oblečeni. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele. Če imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno priključene. Uporaba sistema za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom. Naj seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.

Uporaba in vzdrževanje električnega orodja

Električnega orodja ne preobremenjujte. Za delo uporabite ustrezno električno orodje. Pravo električno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano. Električnega orodja ne uporabljajte, če ga s stikalom ne morete vklopiti in izklopiti. Vsako električno orodje, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti. Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, če je le mogoče, in odstranite ter shranite pribor, še preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamerni zagon aparata. Ko električnih orodij ne uporabljate, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso

prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe.

Vzdržujte električna orodja in pribor. Prepričajte se, da so premikajoči se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je električno orodje poškodovano, mora biti pred uporabo popravljeno. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode. - Rezalna orodja naj bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva. Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij. Ročaji in površine za prijemanje naj bodo suhe, čiste in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.

Servisiranje

Vaše električno orodje naj popravlja samo usposobljeno strokovno osebje, ki pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.

Varnostna opozorila za vrtalno kladivo

Varnostna navodila za vsa opravila

• Nosite zaščito za sluh. Izpostavljenost hrupu lahko povzroči izgubo sluha. Če je orodju priložen dodatni ročaj, ga uporabite. Izguba nadzora lahko povzroči telesne poškodbe. Med delom, pri katerem lahko pride do stika rezalnega nastavka ali vijačnika s skrito žico ali lastnim kablom, električno orodje držite za izolirane ročaje. Ob stiku rezalnega nastavka ali vijačnika z žico pod napetostjo se lahko električna napetost prenese na kovinske dele električnega orodja, uporabnik pa lahko ob tem doživi električni udar.

Varnostna navodila pri delu z vrtalnim kladivom z dolgimi svedri

Z vrtanjem začnite pri nižji hitrosti, konica svedra pa naj se dotika obdelovanca. Pri višji hitrosti se lahko sveder upogne, če se vrti prosto, ne da bi se dotikal obdelovanca, in tako povzroči telesne poškodbe. Pritisnite le neposredno v smeri svedra in svedra ne preobremenjujte. Svedri se lahko upognejo in tako povzročijo lomljenje ali izgubo nadzora ter posledično telesne poškodbe.

Dodatna varnostna opozorila

Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave ali se o tem pozanimajte pri lokalnem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z električnim vodom lahko povzroči požar ali električni udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa lahko povzroči materialno škodo ali električni udar. Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Nastavek se lahko zatakne, zaradi česar lahko izgubite nadzor nad električnim orodjem. Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primežem, kot če bi ga držali z roko. Tik po začetku delovanja se ne dotikajte nastavkov ali delov ohišja, ki se jih dotikajo. Ti se lahko med delovanjem zelo segrejejo in lahko povzročijo opekline. Nastavek se lahko med vrtanjem zatakne. Pri delu orodje držite z obema rokama in poskrbite za varno stojišče. Lahko izgubite nadzor nad električnim orodjem. Bodite previdni pri izvajanju rušilnih del z dletom. Padajoči odpadli material lahko poškoduje osebe v bližini ali pa vas. Električno orodje med delom močno držite z obema rokama in poskrbite za varno stojišče. Z električnim orodjem lahko varneje delate, če ga upravljate z obema rokama.

Opis izdelka in storitev

Preberite vsa varnostna opozorila in

navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.

Upoštevajte slike na začetku navodil za uporabo.

Namenska uporaba

Električno orodje je namenjeno za udarno vrtanje v beton, opeko in kamnine ter za preprosto klesanje. Prav tako je primerno za vrtanje brez udarcev v les, kovino, keramiko in plastiko. Električna orodja z elektronsko regulacijo in vrtenjem v desno/levo so primerna za privijanje.

Komponente na sliki

Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko.

(1) Hitrovpenjalna glava (2) Večnamenska vpenjalna glava SDS-plus (3) Vpenjalni sistem SDS-plus (4) Pokrov za zaščito pred prahom (5) Blokirni tulec (6) Stikalo za izbiro smeri vrtenja (7) Tipka za zaklep stikala za vklop/izklop (8) Stikalo za vklop/izklop

(9) Gumb za sprostitev stikala za zaporo udarjanja/vrtenja (10) Stikalo za zaporo udarjanja/vrtenja (11) Tipka za nastavitev omejevalnika globine (12) Dodatni ročaj (izolirana oprijemalna površina) (13) Omejevalnik globine (14) Ročaj (izolirana oprijemalna površina) (15) Varnostni vijak za vpenjalno glavo z zobatim vencem (16) Vpenjalna glava z zobatim vencem (17) Vpenjalno steblo SDS-plus za vpenjalno glavo (18) Sprednji obroček hitrovpenjalne glave (19) Zadnji obroček hitrovpenjalne glave (20) Univerzalno držalo z vpenjalnim steblom SDS-plus

a) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.

Tehnični podatki

Vrtalno kladivo GBH 2-21

Kataloška stevilka	3 611 BA6 0..
Nazivna moč W 720
Število udarcev min	-1	0-4800
Energija posameznegаudarca v skladu z EPTA-Procedure 05:2016	J 2,0
Število vrtljajev v prostemteku	min-1	0-2000
Vpenjalni systemd SDS-plus
Najv. premer vrtanja
-Beton A)	mm 21
-Jeklo mm 13
-Les mm 30
Teža po EPTA-Procedure01:2014	kg 2,3
Razred zašite		☐/☐

A) Optimalna zmogljivost s premerom vrtanja 6–12 mm. Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.

Podatki o hrupu/tresljajih

Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN IEC 62841-2-6.

A-vrednotena raven hrupa za električno orodje običajno znaša: raven zvočnega tlaka 94 dB(A); raven zvočne moči 105 dB(A). Negotovost K = 3 dB.

Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljajo za medsebojno primerjavo električnih orodij. Primerne so tudi za začasno oceno oddajanja tresljajev in hrupa.

Naveden nivo tresljajev in hrupa je določen na osnovi glavnih načinov uporabe električnega orodja. Pri uporabi orodja v drugačne namene, z drugačnimi nastavki ali pri

nezadostnem vzdrževanju lahko nivo hrupa in tresljajev odstopa. To lahko obremenjenost s hrupom in tresljaji v celotnem obdobju uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti s hrupom in tresljaji morate upoštevati tudi čas, ko je orodje izklopljeno, in čas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko občutno zmanjša obremenjenost s hrupom in tresljaji, ki je razporejena na celotno obdobje uporabe.

Določite dodatne varnostne ukrepe za zaščito uporabnika pred vplivi tresljajev, npr. vzdrževanje električnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov.

Namestitev

Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice.

Dodatni ročaj

Svoje električno orodje uporabljajte zgolj z dodatnim ročajem (12). Pazite na to, da je dodatni ročaj vedno trdno privit. Pri delu lahko drugače izgubite nadzor nad električnim orodjem.

Obračanje dodatnega ročaja (glejte sliko A)

Dodatni ročaj (12) lahko po želji obrnete in s tem zagotovite varno in neutrujajočo držo pri delu. Zavrtite spodnjo ročico dodatnega ročaja (12) v levo in obrnite dodatni ročaj (12) v želeni položaj. Nato znova zategnite spodnjo ročico dodatnega ročaja (12) z vrtenjem v desno.

Pazite na to, da bo napenjalni trak dodatnega ročaja ležal v zato predvideni zarezi na ohišju.

Izbor vpenjalne glave in nastavkov

Za udarno vrtanje in klesanje potrebujete orodja SDS-plus, v katera vstavite vpenjalne glave SDS-plus.

Za vrtanje brez udarjanja v les, kovino, keramiko in umetno maso ter za vijačenje uporabite orodja brez SDS-plus (npr. sveder s cilindričnim prijemalom). Za ta orodja potrebujete hitrovpenjalno glavo oz. vpenjalno glavo z zobatim vencem.

Zamenjava vpenjalne glave

Montaža hitrovpenjalne glave/vpenjalne glave z zobatim vencem (glejte sliko B)

Vpenjalno steblo SDS-plus (17) privijte v hitrovpenjalno glavo (1)/vpenjalno glavo z zobatim vencem (16).

Hitrovpenjalno glavo (1)/vpenjalno glavo z zobatim

vencem (16) privijte z varnostnim vijakom (15). Upoštevajte, da ima varnostni vijak levi navoj.

Vstavljanje hitrovpenjalne glave/vpenjalne glave z zobatim vencem (glejte sliko B)

Vpetje vpenjalnega stebla SDS-plus (17) najprej očistite in ga nato rahlo namastite. Z obračanjem vpenjalnega stebla namestite hitrovpenjalno glavo (1)/vpenjalno glavo z zobatim vencem (16) v vpenjalni sistem, da se samodejno zaskoči. Povlecite za hitrovpenjalno glavo (1)/vpenjalno glavo z zobatim vencem (16) in preverite, da je blokirana.

Odstranitev hitrovpenjalne glave/vpenjalne glave z zobatim vencem

• Blokirni tulec (5) pomaknite nazaj in snemite hitrovpenjalno glavo (1)/vpenjalno glavo z zobatim vencem (16).

Menjava nastavka

Pokrov za zaščito pred prahom (4) v veliki meri onemogoča, da bi prah, ki nastane pri vrtanju, med obratovanjem prodrl v vpenjalni sistem. Pri vstavljanju nastavka pazite na to, da ne poškodujete pokrova za zaščito pred prahom (4).

- Poškodovan ščitnik proti prahu je treba takoj zamenjati. Priporočamo, da zamenjavo opravi servisna delavnica.

Menjava nastavka (SDS-plus)

Namestitev nastavka SDS-plus (glejte sliko C)

Vstavno orodje lahko zamenjate s vpenjalno glavo SDS-plus enostavno in udobno brez uporabe dodatnih orodij.

-Vstavitveni konec nastavka najprej očistite in ga nato rahlo namastite. -Vstavite nastavek v vpenjalni sistem tako, da ga pri tem zasukajte, da se samostojno zablokira. - Povlecite nastavek in preverite, ali je dobro vpet. Vstavno orodje SDS-plus se pogojeno prosto premika. V prostem teku zato nastane odklon krožnega teka. Vendar to ne zmanjša natančnosti izvrtine, saj se sveder pri vrtanju samostojno centrira.

Odstranjevanje nastavka SDS-plus (glejte sliko D)

• Blokirni tulec (5) pomaknite nazaj in odstranite nastavek.

Izmenljiva hitrovpenjalna glava za menjavo nastavkov Vstavljanje nastavka (glejte sliko E)

Napotek: orodij brez SDS-plus ne uporabljajte za udarno vrtanje ali klesanje! Pri udarjanju in klesanju se nastavki brez SDS-plus in njihova vpenjalna glava poškodujejo.

-Vstavite hitrovpenjalno glavo (1). -Trdno držite zadnji tulec (19) hitrovpenjalne glave (1) in hkrati obračajte sprednji tulec (18) v levo, dokler orodja ni mogoče vstaviti. Vstavite orodje. -Trdno držite zadnji tulec hitrovpenjalne glave (1) in z roko krepko zategujte sprednji tulec v desno, dokler se škrtanje ne sliši več. Vpenjalna glava se tako samodejno zaskoči.

• Povlecite orodje in s tem preverite, ali je pravilno nasedlo. Napotek: Če je vpenjalni sistem do konca odprt, se lahko ob zapiranju vpenjalnega sistema zasliši ragljasti zvok in vpenjalni sistem se ne zapre. V tem primeru enkrat zavrtite sprednji tulec v nasprotni smeri od smeri puščice. Nato se lahko vpenjalni sistem zapre. -Stikalo za zaporo udarjanja/vrtenja (10) zavrtite v položaj Vrtanje.

Odstranjevanje nastavka (glejte sliko F)

• Trdno držite zadnji obroček (19) hitrovpenjalne glave. Odprite vpenjalni sistem z vrtenjem sprednjega obročka v smeri puščice tako, da lahko odstranite nastavek.

Odsesavanje prahu/ostružkov

Prah nekaterih materialov, npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin, je lahko zdravju škodljiv. Stik s kožo ali vdihavanje takega prahu lahko povzroči alergijske reakcije in/ali obolenja dihal uporabnika ali oseb v bližini. Določene vrste prahu, npr. prah hrastovine ali bukovine, veljajo za kancerogene, še posebej v kombinaciji z drugimi snovmi, ki so prisotne pri obdelavi lesa (kromat, zaščitno sredstvo za les). Materiale z vsebnostjo azbesta smejo obdelovati le strokovnjaki. - Če je mogoče, uporabljajte sesalnik, ki je primeren glede na vrsto materiala. - Poskrbite za dobro zračenje delovnega mesta. - Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2. Upoštevajte veljavne nacionalne predpise za obdelovalne materiale. Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.

Odsesavanje z GDE 16 Plus/GDE 68 (pribor)

Za odsesavanje potrebujete GDE 16 Plus (pribor) ali GDE 68 (pribor).

Sesalnik za prah mora biti primeren za obdelovanec.

Za odsesavanje zdravju izredno nevarnih, rakotvornih ali suhih vrst prahu uporabljajte poseben sesalnik za prah.

Prestrezni pokrov za prah (pribor)

Za preprosto prestrezanje prahu brez odsesavanja potrebujete prestrezni pokrov za prah.

Delovanje

Uporaba

Upoštevajte omrežno napetost! Napetost vira električne energije se mora ujemati s podatki na označevalni tablici električnega orodja. Orodje, ki je označeno z 230 V, lahko priključite tudi na napetost 220 V.

Nastavitev načina delovanja

Način delovanja orodja izbirate s stikalom za udarjanje/vrtenje (10).

Za zamenjavo načina delovanja pritisnite tipko za sprostitev (9) in zavrtite stikalo za blokado udarjanja/vrtenja (10) v želeni položaj, da se slišno zaskoči.

Opomba: način delovanja spreminjajte samo pri izklopljenem električnem orodju! V nasprotnem primeru se lahko električno orodje poškoduje.

Položaj za udarno vrtanje v beton ali kamen

Položaj za vrtanje brez udarjanja v les, kovino, keramiko in umetno maso ter za privijanje

Nastavitev smeri vrtenja (glejte sliko G)

S stikalom za preklop smeri vrtenja (6) lahko spremenite smer vrtenja električnega orodja. Pri pritisnjenem stikalu za vklop/izklop (8) spreminjanje smeri vrtenja ni mogoče.

Stikalo za izbiro smeri vrtenja (6) uporabljajte samo, ko električno orodje miruje.

Nastavitev števila vrtljajev/števila udarcev

Število vrtljajev/udarcev vklopljenega električnega orodja lahko brezstopenjsko upravljate glede na to, kako globoko pritisnete stikalo za vklop/izklop (8).

Rahel pritisk na stikalo za vklop/izklop (8) povzroči nizko število vrtljajev/udarcev. Z vse močnejšim pritiskanjem stikala pa se število vrtljajev/število udarcev zvišuje.

Spreminjanje položaja dleta (Vario-Lock)

Dleto lahko zapahnete v 13 položajih. Tako lahko zavzamete optimalno delovno pozicijo.

• Namestite dlete v držalo orodja.
  -Stikalo za blokado udarjanja/vrtenja (10) zavrtite v položaj Vario-Lock
  Obrnite nastavek vŽeleni položaj za dletenje.
  -Stikalo za blokado udarjanja/vrtenja (10) zavrtite v položaj „Dletenje". Sistem za vpenjanje je takto blokiran.
  -Zadletenje nastavite smervrtenja v desno.

Klešče imajo funkcijo blokade.

Če želite dalj časa klesati, ne da bi vam bilo treba pritiskati stikalo za vklop/izklop (8), zaklenite stikalo za vklop/izklop v načinu delovanja „klesanje".

- Za zaklep pritisnite stikalo za vklop/izklop (8) do prislona in sočasno pritisnite tipko za zaklep (7). - Za izklop znova pritisnite tipko za zaklep (7).

Opomba: Če preklopite v drug način delovanja, medtem ko je stikalo za vklop/izklop zaklenjeno, se električno orodje izklopi.

Navodila za delo

Električno orodje lahko na matico/vijak postavite samo v izklopljenem stanju. Vrteče se električno orodje lahko zdrsne.

Nastavitev globine vrtanja (glejte sliko H)

Z omejevalnikom globine (13) lahko določite želeno globino vrtanja X.

• Pritisnite tipko za nastavitev omejevala globine (11) in vstavite omejevalnik globine v dodatni ročaj (12). Rebro omejevalnika globine (13) mora biti obrnjeno navzdol.
• Nastavek SDS-plus potisnite do konca v vpenjalo za SDS-plus (3). Premikanje nastavka SDS-plus lahko privede do napačne nastavitve globine vrtanja. Omejevalnik globine povlecite navzven tako, da razmak med konico vrtalnika in konico omejevalnika globine ustreza želeni globini vrtanja X.

Preobremenitvena sklopka

Pri zatikanju ali zagozditvi vstavnega orodja se pogon na vrtalno vreteno prekine. Zaradi sil, do katerih pride v tej situaciji, morate električno orodje vedno trdno držati z obema rokama, s stabilno telesno držo. Izključite električno orodje in sprostite nastavek, če je prišlo do blokade električnega orodja. Pri vklopu z blokiranim vrtalnim orodjem nastanejo visoki reakcijski momenti.

Vstavljanje vijačnih nastavkov (glejte sliko I)

Električno orodje lahko na matico/vijak postavite samo v izklopljenem stanju. Vrteče se električno orodje lahko zdrsne.

Za uporabo vijačnih nastavkov potrebujete univerzalno držalo (20) z vpenjalnim steblom SDS-plus (pribor).

Očistite vtični konec stebla prijemala in ga rahlo namastite. Vstavite univerzalno držalo v sistem za vpenjanje, da se samostojno zablokira. Povlecite univerzalno držalo in tako preverite, ali je pravilno zablokirano. Vstavite vijačni nastavek v univerzalno držalo. Uporabite samo tiste vijačne nastavke, ki se ujemajo z glavo svedra. Za odstranjevanje univerzalnega držala potisnite blokirni tulec (5) nazaj in odstranite univerzalno držalo (20) iz sistema za vpenjanje.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice. Skrbite za čistočo električnega orodja in prezračevalnih utorov, da lahko dobro in varno delate.

Če morate zamenjati priključni kabel, to storite pri servisu Bosch ali pooblaščenem servisu za električna orodja Bosch, da ne pride do ogrožanja varnosti.

• Poškodovan pokrov za zaščito pred prahom je treba takoj zamenjati. Priporočamo, da zamenjavo opravi servisna delavnica. - Po vsaki uporabi očistite vpenjalni sistem (3).

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi:

Elektrichnih orodij ne odvrzite med gospodinjske odpadke!

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU Evropskega Parlamenta in Sveta o odpadni električni in elektronski opremi (OEEO) in njeni uresničitvi v nacionalnem pravu se morajo električna orodja, ki niso več uporabna, ločeno zbirati ter okolju prijazno reciklirati.

Odpadna električna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.

Hrvaščina

Varnostna navodila

Običajna varnostna opozorila za električna orodja

OPOZORILO Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so priložene temu električnemu orodju. Neupoštevanje spodaj navedenih navodil lahko povzroči električni udar, požar in/ali resne poškodbe.

Shranite vsa varnostna opozorila in navodila za prihodnjo uporabo.

Izraz „električno orodje“ v opozorilih se nanaša na električna orodja s priključkom na električno omrežje (z omrežnim kablom) in električna orodja z napajanjem na akumulatorsko baterijo (brez omrežnega kabla).

Varnost na delovnem mestu

Vzdržujte delovno mesto čisto in dobro osvetljeno. Nered ali neosvetljeno delovno mesto lahko povzroči nesreče. Ne delajte z električnimi orodji v eksplozivnih atmosferah, na primer v tistih, kjer so vnetljive tekočine, plini ali prah. Električna orodja proizvajajo iskre, ki lahko vžgejo prah ali pare. Med uporabo električnega orodja otroke in druge osebe držite stran od delovnega mesta. Vsaka motnja pozornosti lahko povzroči izgubo nadzora nad napravo.

Električna varnost

Vtič električnega orodja mora ustrezati vtičnici. Vse predelave vtiča so prepovedane. Ne uporabljajte adapterjev skupaj z zaščitno ozemljenimi električnimi orodji. Vtič, na katerem niso bile opravljene predelave, in ustrezna vtičnica zmanjšujejo nevarnost električnega udara. Izogibajte se dotiku telesa z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in hladilniki. Nevarnost električnega udara je večja, če je vaše telo ozemljeno. Električna orodja hranite stran od dežja ali vlage. Prodiranje vode v električno orodje povečuje nevarnost električnega udara.

Ne zlorabite priključni kabel. Nikada ne upotrebljavajte priključni kabel za nošenje, obešanje električnega orodja ali za izvlačenje vtikača iz vtičnice. Priključni kabel držite stran od virov toplote, olja, ostrih robov ali premikajočih se delov naprave. Poškodovan ali zapleten priključni kabel povečuje tveganje električnega udara. Če z električnim orodjem delate na prostem, uporabljajte izključno podaljšani kabel, primeren za uporabo na prostem. Uporaba podaljšanega kabla, primernega za delo na prostem, zmanjšuje tveganje električnega udara. Če se ne morete izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo na diferenčni tok. Z uporabo zaščitnega stikala na diferenčni tok se izognete tveganju električnega udara.

Varnost ljudi

Bodite pozorni, pazite, kaj počnete, in ravnajte previdno pri delu z električnim orodjem. Ne uporabljajte orodja, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja lahko povzroči resne poškodbe. - Nosite osebno zaščitno opremo. Vedno nosite zaščitna očala. Nošenje osebne zaščitne opreme, kot so maska proti prahu, zaščitni čevlji z nedrsečim podplatom, zaščitna čelada ali glušniki, odvisno od vrste in uporabe električnega orodja, zmanjšuje tveganje poškodb. Preprečite vsak nenameren vklop naprave. Preden vtaknete vtikač v vtičnico in/ali vstavite komplet baterij, preverite, ali je električno orodje izklopljeno. Če imate pri nošenju električnega orodja prst na stikalu ali če vklopljeno napravo priključite na električno napajanje, lahko pride do nesreč. Pred vklopom električnega orodja odstranite orodja za nastavljanje ali ključe. Orodje ali ključ, ki se nahaja v vrtljivem delu naprave, lahko povzroči nesrečo. Izogibajte se nenavadnim položajem telesa. Zavzemite varen in stabilen položaj telesa in v vsakem trenutku ohranjajte ravnotežje. Tako lahko električno orodje bolje obvladujete v nepričakovanih situacijah. Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Lase in oblačila držite stran od premikajočih se delov. Široka oblačila, dolgi lasje ali nakit lahko ujamejo premikajoči se deli. Če ima naprava priključek za sesalnik prahu, preverite, ali je pravilno priključen in ali se lahko pravilno uporablja. Uporaba sistema za sesanje lahko zmanjša možnost nastanka nevarnih situacij, ki jih povzroča prah. Ne postanite preveč samozavestni in ne zanemarjajte varnostnih navodil, ker orodje pogosto uporabljate in mislite, da ga dobro poznate. Samo trenutek nepazljivosti je dovolj za nastanek resnih poškodb.

Uporaba in vzdrževanje električnega orodja

Ne preobremenjujte naprave. Za vsako delo uporabljajte primerno in za to predvideno električno orodje. S primernim električnim orodjem boste delo opravili lažje, hitreje in varneje. Ne uporabljajte električnega orodja, katerega stikalo je okvarjeno. Električno orodje, ki se ne da več vklapljati in izklapljati, je nevarno in ga je treba popraviti. Pred nastavljanjem, menjavo pribora in odlaganjem orodje izključite iz električnega omrežja in/ali odstranite baterijski komplet, če je odstranljiv. S temi previdnostnimi ukrepi se boste izognili nenamernemu vklopu električnega orodja. Električno orodje, ki ga ne uporabljate, shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil, je rokovanje z njim prepovedano. Električna orodja so nevarna, če z njimi delajo neizkušene osebe. Redno vzdržujte električna orodja in pribor. Preverite, ali premični deli naprave delujejo brezhibno, ali so zagozdeni, polomljeni ali poškodovani tako, da to ogroža nadaljnjo uporabo in delovanje električnega orodja. Pred uporabo je treba poškodovane dele popraviti. Slabo vzdrževana električna orodja so vzrok za številne nesreče. Rezalna orodja vzdržujte ostra in čista. Skrbno vzdrževana rezalna orodja z ostrimi rezili se bodo manj zagozdila in z njimi se bo lažje delalo. Električno orodje, pribor, delovna orodja itd. uporabljajte v skladu s temi navodili in na način, kot je predpisano za določeno vrsto naprave. Pri tem upoštevajte delovne pogoje in dela, ki jih je treba opraviti. Uporaba električnega orodja za dela, ki niso predvidena, lahko privede do nevarnih situacij. Ročne in prijemalne površine vzdržujte suhe, čiste in pazite, da nanje ne pridejo olje ali mast. Spolzke ročne in prijemalne površine onemogočajo varno rokovanje in orodje je težko obvladovati v nepričakovanih situacijah.

Servisiranje

Nosite zaščito za ušesa!
