Terméktípus	Kombinált kalapács
Márka	Bosch
Modell	GBH 221 Professional
Névleges felvett teljesítmény	720 W
Ütésszám üresjáratban	0 – 4 800 min⁻¹
Ütőerő (EPTA 05:2016)	2,0 J
Üresjárati fordulatszám	0 – 2 000 min⁻¹
Szerszámtartó	SDS-plus
Max. fúrási átmérő – Beton	21 mm
Max. fúrási átmérő – Acél	13 mm
Max. fúrási átmérő – Fa	30 mm
Tömeg (EPTA 01:2014)	2,3 kg
Védettségi fokozat	II (kettős szigetelés)
Hangnyomásszint	94 dB(A)
Hangeljesítményszint	105 dB(A)
Rezgés – Betonfúrás	14,2 m/s² (K=1,5 m/s²)
Rezgés – Vésés	13,7 m/s² (K=1,5 m/s²)
Üzemmódok	Fúrás ütve, fúrás ütés nélkül, Vario-Lock, vésés
Fordulatszám szabályozás	Igen (a kapcsoló nyomásával)
Forgásirány	Jobb / bal
Kiegészítő fogantyú	Állítható (elforgatható)
Mélységi ütköző	Állítható
Biztonsági kioldás	Igen
Porvédő sapka	Igen
Tápellátás	Hálózati (230 V)

Gyakran ismételt kérdések - GBH 221 Professional BOSCH

Hogyan cseréljem a tokmányt a GBH 221-en?

A tokmány cseréjéhez először húzza ki a szerszámot a hálózatból. Használja a mellékelt SDS-plus adaptert (17). Tisztítsa meg és enyhén zsírozza be az adapter végét. Forgatva helyezze be a tokmányt az adapterrel az SDS-plus szerszámtartóba, amíg az be nem reteszelődik. Az eltávolításhoz tolja hátra a reteszelőgyűrűt (5), és húzza ki a tokmányt.

Hogyan állítsam be a fúrási mélységet?

Nyomja meg a mélységi ütköző beállítógombját (11), és illessze be a mélységi ütközőt a kiegészítő fogantyúba (12). Tolja az SDS-plus tartozékot teljesen a szerszámtartóba. Húzza az ütközőt addig, amíg a fúró hegye és az ütköző hegye közötti távolság meg nem egyezik a kívánt mélységgel.

Mi a teendő, ha a szerszám elakad fúrás közben?

A szerszám biztonsági kioldással van felszerelve, amely elakadás esetén megszakítja a hajtást. Azonnal kapcsolja ki a szerszámot, és lazítsa ki a tartozékot. Mindkét kezével tartsa erősen a szerszámot a kontroll megtartása érdekében.

Hogyan használjam a Vario-Lock üzemmódot?

A Vario-Lock üzemmód lehetővé teszi a véső 13 pozícióban történő rögzítését. Helyezze be a vésőt a szerszámtartóba. Forgassa el a forgás-/ütésleállító kapcsolót (10) 'Vario-Lock' állásba. Forgassa el a vésőt a kívánt pozícióba, majd állítsa vissza a kapcsolót 'vésés' állásba a rögzítéshez. Használja a jobb forgást a véséshez.

Milyen tartozékokat használhatok?

Ütvefúráshoz és véséshez használjon SDS-plus tartozékokat. Ütés nélküli fúráshoz (fa, fém, kerámia) vagy csavarozáshoz használjon gyorsbefogó vagy kulcsos tokmányt SDS-plus adapterrel. Soha ne használjon nem SDS-plus tartozékokat véséshez.

Hogyan karbantartsam a porvédő sapkát?

A porvédő sapka (4) védi a szerszámtartót a portól. Ha megsérül, azonnal cserélje ki. Javasoljuk, hogy a cserét Bosch hivatalos szervizben végeztesse. Minden használat után tisztítsa meg a szerszámtartót.

Milyen a szerszám zaj- és rezgésszintje?

A hangnyomásszint 94 dB(A), a hangeljesítményszint 105 dB(A) (K=3 dB bizonytalanság). A rezgés betonfúráskor 14,2 m/s², véséskor 13,7 m/s² (K=1,5 m/s²). Mindig viseljen zajvédő fejhallgatót.

Fúrhatok fémet a GBH 221-gyel?

Igen, fém fúrásához állítsa a forgás-/ütésleállító kapcsolót (10) ütés nélküli fúrás állásba. Használjon megfelelő tokmányt fémfúróval. A maximális fúrási átmérő acélban 13 mm.

Hogyan fordítsam meg a forgásirányt?

Győződjön meg róla, hogy a szerszám le van állítva. Tolja a forgásirány kapcsolót (6) balra a jobb forgás (fúrás, vésés) vagy jobbra a bal forgás (kicsavarás) érdekében. Soha ne működtesse a kapcsolót járó szerszámnál.

Hol találok pótalkatrészeket a GBH 221-hez?

A pótalkatrészek és robbantott ábrák elérhetők a www.bosch-pt.com weboldalon. Online rendelhet az alkatrészboltban. Kérdéseivel forduljon a Bosch vevőszolgálathoz a 09 70 82 12 26 (Franciaország) telefonszámon vagy a [e-mail] e-mail címen.

HASZNÁLATI ÚTMUTATÓ GBH 221 Professional BOSCH

Biztonsági tájékoztató

Általános biztonsági előírások az elektromos kéziszerszámok számára

FIGYELMEZTETÉS

Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos

kéziszerszámmal együtt megkapott. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, a későbbi használatra gondosan őrizze meg ezeket az előírásokat.

Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

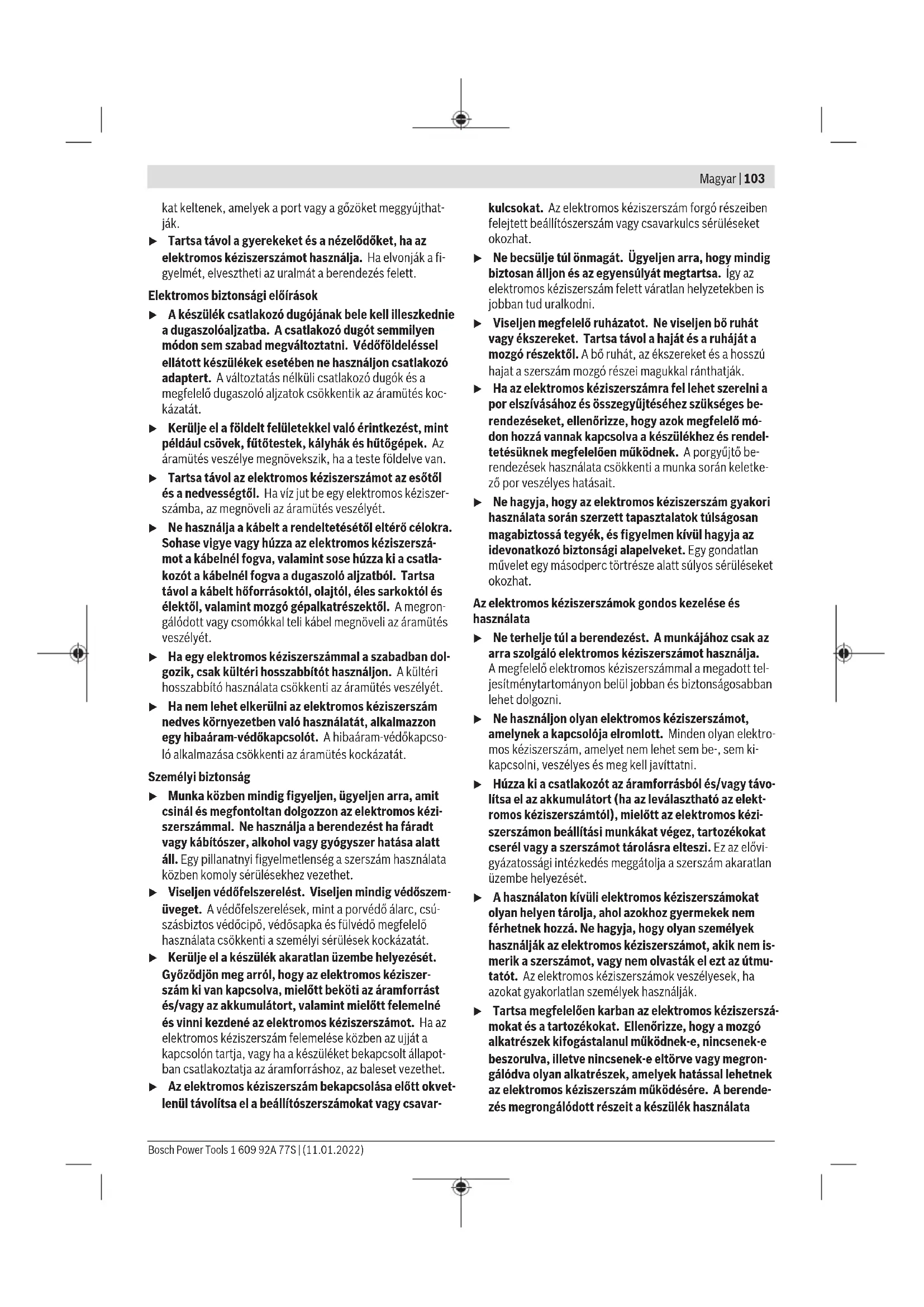

Munkahelyi biztonság

Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek. Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrá

kat keltenek, amelyek a port vagy a gőzöket meggyújthatják. Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elveszti az uralmat a berendezés felett.

Elektromos biztonsági előírások

A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. ▶ Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van. Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét. Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszámot a kábelnél fogva, valamint soha ne húzza ki a csatlakozót a kábelnél fogva a dugaszolóaljzatból. Tartsa távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. Ha egy elektromos kéziszerszámmal a szabadban dolgozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét. Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon érintésvédelmi (hibaáram-védő) kapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság

Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és megfontoltan dolgozzon az elektromos kéziszerszámmal. Ne használja a berendezést, ha fáradt, vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. Viseljen védőfelszerelést. Viseljen mindig védőszemüveget. A védőfelszerelések, mint a porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát. ▶ Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt beköti az áramforráshoz és/vagy az akkumulátort, valamint mielőtt felemelné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az balesethez vezethet. ▷ Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavar

kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.

Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztos talajon álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektól. A bő ruha, az ékszerek és a hosszú haj a szerszám mozgó részei által magukkal ránthatók. Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez, és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatásait. Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc töredéke alatt súlyos sérüléseket okozhat.

Az elektromos kéziszerszámok gondos kezelése és használata

Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni. Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni. Húzza ki a csatlakozót az áramforrásból és/vagy távolítsa el az akkumulátort (ha az leválasztható az elektromos kéziszerszámtól), mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. Tartsa megfelelően karban az elektromos kéziszerszámokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, illetve nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata

előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartására lehet visszavezetni.

Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. Az elektromos kéziszerszámokat, tartozékokat, szerszámbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakörülményeket valamint a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzeteket eredményezhet. Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyzetekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását.

Szerviz

Az elektromos kéziszerszámot csak szakképzett személyzet, kizárólag eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.

Biztonsági előírások kalapácsokhoz

Biztonsági figyelmeztetések minden művelethez

Viseljen fülvédőt. A zaj hatása halláskárosodáshoz vezethet. Használjon potfogantyú(ka)t, ha az(ok) a kéziszerszámmal együtt szállításra került(ek). Ha elveszti az uralmát a kéziszerszám felett, az személyi sérüléshez vezethet. Az elektromos kéziszerszámot csak a szigetelt markolatfelületeknél fogja, ha olyan műveletet hajt végre, melynek során a vágótartozék vagy a rögzítőelemek rejtett vezetékekhez vagy a saját hálózati tápvezetékhez érhetnek. Ha a vágótartozék vagy egy rögzítőelem egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fedetlen fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.

Biztonsági figyelmeztetések a forgókalapács hosszú fúrófejekkel való használatához

Mindig alacsony fordulatszámmal kezdje a fúrást, úgy, hogy az indításkor a fúrófej hegye érintkezésben legyen a munkadarabbal. Magasabb fordulatszámok esetén a fúrófej kihajolhat, amikor szabadon forog, anélkül, hogy érintené a munkadarabot, és így személyi sérülést okozhat. Csak a fúrófej tengelye irányában gyakoroljon nyomást a kéziszerszámra és ne gyakoroljon túl nagy nyomást. A fúrófejek meggörbülhetnek, ez töréshez vagy a kéziszerszám feletti uralom elvesztéséhez és így sérülésekhez vezethet.

Kiegészítő biztonsági előírások

A rejtett vezetékek felkutatásához használjon arra alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek, vagy áramütést okozhat. Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betétszerszám beékelődhet, és a kezelő elveszítheti az uralmát az elektromos kéziszerszám felett. A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. Az üzemelés befejezése után egy ideig ne érjen hozzá a betétszerszámokhoz vagy az azokkal szomszédos házrészekhez. Ezek az üzemelés során felforrósodhatnak és égési sérüléseket okozhatnak. A betétszerszám fúrás közben leblokkolhat. Gondoskodjon arról, hogy biztos alapon álljon és munka közben mindkét kezével tartsa szorosan fogva az elektromos kéziszerszámot. Ellenkező esetben elveszítheti az uralmát az elektromos kéziszerszám felett. A vésővel végzett bontási munkák során legyen óvatos. A bontás során leválasztott anyagdarabok a közelben álló személyeknél és Önnél saját magánál is sérüléseket okozhatnak. Munka közben mindkét kezével tartsa szorosan fogva az elektromos kéziszerszámot és gondoskodjon arról, hogy biztos alapon álljon. Az elektromos kéziszerszámot két kézzel biztosabban lehet vezetni.

A termék és a teljesítmény leírása

Olvassa el az összes biztonsági figyelmeztetést és előírást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet.

Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.

Rendeltetésszerű használat

Az elektromos kéziszerszám betonban, téglában és terméskőben végzett ütvefúrásra, valamint könnyebb vésési munkákra szolgál. A berendezést fában, fémekben, kerámiákban és műanyagokban ütés nélküli fúrásra is lehet használni. Az elektronikus szabályozóval ellátott és a jobbra-/balra forgás között átkapcsolható elektromos kéziszerszámok csavarozásra is alkalmasak.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik.

(1) Gyorsbefogó tokmány

(3) SDS-plus szerszámbefogó egység

(4) Porvédő sapka

(5) Reteszelőhüvely

(6) Forgásirány-átkapcsoló

(7) Bekapcsolási reteszelő gomb a be-/kikapcsoló számára

(8) Be-/kikapcsoló

(9) Reteszelésfeloldó gomb az ütés-/forgáskikapcsoló számára

(10) Ütés-/forgáskapcsoló

(11) Mélységütköző beállítógomb

(12) Pótfogantyú (szigetelt fogantyúfelület)

(13) Mélységi ütköző

(14) Fogantyú (szigetelt fogantyúfelület)

(15) Biztosító csavar fogaskoszorús fúrótokmányok számára

(16) Fogaskoszorús fúrótokmány

(17) SDS-plus befogószár fúrótokmányok számára

(18) Gyorsbefogó fúrótokmány első hüvely

(19) Gyorsbefogó fúrótokmány hátsó hüvely

(20) Univerzális tartó SDS-plus befogószárra

a) A képeken látható vagy a szövegben leírt tartozékok nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.

Műszaki adatok

Fúrókalapács GBH 2-21
Rendelési szám		3611 BA6 0..
Névleges felvett teljesitmény W 720
Ütésszám min	1	0-4800
Egyedi ütéserő a „EPTA-Procedure 05:2016" (2016/05 EPTA-eljárás) szerint	J 2,0
Üresjárati fordulatszám min	1	0-2000
Szerszámbefogó egység SDS-plus
max. fúróatmérő
-Beton A)	mm 21
-Açéliban mm 13
-Fában mm 30
Súly az „EPTA-Procedure 01:2014" (2014/01 EPTA-eljárás) szerint	kg 2,3
Érintésvédelmi osztály		#/#

A) Optimális teljesítmény 6-12 mm fúróátmérővel. Az adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő feszültségek és egyes országok számára készült kivitelek esetén ezek az adatok változhatnak.

A zajkibocsátási értékek a EN IEC 62841-2-6 szabványnak megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 94 dB(A); hangteljesítményszint 105 dB(A). A szórás, K = 3 dB.

Viseljen fülvédőt!

Az a rezgési összértékek (a három irány vektorösszege) és a K szórás az EN IEC 62841-2-6 szabványnak megfelelően meghatározott értékei:

Kalapácsos fúrás betonban: a_h = 14,2m / s² K = 1,5m / s² Vésés: a_h = 13,7m / s² K = 1,5m / s²

Az ezen utasításokban megadott rezgésszint és zajkibocsátási érték egy szabványosított mérési módszerrel került meghatározásra, és az elektromos kéziszerszámok egymással való összehasonlítására alkalmazható. Ez az érték a rezgés- és zajkibocsátás ideiglenes becslésére is alkalmas.

A megadott rezgésszint és zajkibocsátási érték az elektromos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elektromos kéziszerszámot más alkalmazásokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint és a zajkibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen megnövelheti.

A rezgés- és zajkibocsátás pontos becsléséhez figyelembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen csökkentheti.

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.

Összeszerelés

Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.

Pótfogantyú

Az elektromos kéziszerszámot csak az arra felszerelt (12) pótfogantyúval együtt szabad használni. Ügyeljen arra, hogy a pótfogantyú mindig szorosan meg legyen húzva. Ellenkező esetben munka közben elveszítheti az uralmat az elektromos kéziszerszám felett.

A pótfogantyú elforgatása (lásd az ábrát)

A (12) pótfogantyú a biztonságos és fáradságmentes munkához bármilyen megfelelő helyzetbe elforgatható.

- Forgassa el a (12) pótfogantyú alsó markolatát az óramutató járásával ellenkező irányba, és forgassa el a

(12) pótfogantyút a kívánt helyzetbe. Forgassa el ismét a (12) pótfogantyú alsó markolatát az óramutató járásával megegyező irányba, és ezzel szorítsa meg azt.

Ügyeljen arra, hogy a potfogantyú feszítőszalag beilleszkedjen a házon erre a célra előírt horonyba.

A fúrótokmány és a szerszámok kijelölése

Az ütvefúráshoz és a véséshez SDS-plus szerszámokra van szükség, amelyeket az SDS-plus fúrótokmányba kell behelyezni.

Fában, fémekben, kerámikus anyagokban és műanyagban ütés nélküli fúrásra, valamint csavarozásra SDS-plus nélküli szerszámokat (például hengeres szárú fúrót) kell használni. Ezekhez a szerszámokhoz egy gyorsbefogó vagy egy fogaskoszorús fúrótokmányt kell használni.

A fúrótokmány kicserélése

A gyorsbefogó fúrótokmány / a fogaskoszorús fúrótokmány beszerelése (lásd a B ábrát)

Csavarja be a (17) SDS-plus-befogószárat egy (1) gyorsbefogó fúrótokmányba/ (16) fogaskoszorús fúrótokmányba. Biztosítsa a (15) biztosítócsavarral a (1) gyorsbefogó fúrótokmányt/ (16) fogaskoszorús fúrótokmányt. Vegye tekintetbe, hogy a biztosítócsavar balmenetes.

A gyorsbefogó fúrótokmány / fogaskoszorús fúrótokmány behelyezése (lásd a B ábrát)

-Tisztítsa meg és kissé zsírozza be a (17) SDS-plus befogószár bedugásra kerülő végét. -Forgatva tolja be a (1) gyorsbefogó fúrótokmányt/ (16) fogaskoszorús fúrótokmányt a tokmányszárral a szerszámbefogó egységbe, amíg az magától elreteszelésre kerül. -A (1) gyorsbefogó fúrótokmány / (16) fogaskoszorús fúrótokmány meghúzásával ellenőrizze annak reteszelését.

A gyorsbefogó fúrótokmány/fogaskoszorús fúrótokmány kivétele

-Tolja hátra a (5) reteszelő hüvelyt és vegye ki a (1) gyorsbefogó fúrótokmányt/ (16) fogaskoszorús fúrótokmányt.

Szerszámcsere

A (4) porvédő sapka üzem közben messzemenően meggátolja a fúrás során keletkező por behatolását a szerszámbefogó egységbe. A szerszám behelyezésekor ügyeljen arra, hogy ne rongálja meg a (4) porvédő sapkát.

Ha egy porvédő sapka megrongálódott, azt azonnal ki kell cserélni. Azt javasoljuk, hogy a csere végrehajtásával bízzon meg egy Vevőszolgálatot.

Szerszámcsere (SDS-plus)

Az SDS-plus betétszerszám behelyezése (lásd a C ábrát)

Az SDS-plus fúrótokmánnyal a betétszerszámot egyszerűen és kényelmesen, minden további szerszám alkalmazása nélkül ki lehet cserélni.

Tisztítsa meg és kissé zsírozza be a betétszerszám befogadó részére kerülő végét. - Tegye be forgatva a betétszerszámot a szerszámbefogó egységbe, amíg az magától reteszelésre kerül.

-Húzza meg a szerszámot, és ellenőrizze így a megfelelő reteszelést.

Az SDS-plus betétszerszám a rendszer tulajdonságaiból adódóan szabadon mozoghat. Ezért üresjáratban a szerszám eltér a körkörös futástól. Ez nincs befolyással a furat pontosságára, mivel a fúró a fúrás során magától központozásra kerül.

Az SDS-plus betétszerszám kivétele (lásd a D ábrát)

-Tolja hátra a (5) reteszelő hüvelyt és vegye ki a betétszerszámot.

Szerszámcsere a gyorsbefogó fúrótokmánynál

A betétszerszám behelyezése (lásd a E ábrát)

Figyelem: Az SDS-plus nélküli szerszámokat kalapácsos fúrásra vagy vésésre ne használja! Az SDS-plus és a megfelelő fúrótokmány nélküli szerszámok a kalapácsos fúrás és vésés során megrongálódnak.

Tegye be a (1) gyorsbefogó fúrótokmányt. Tartsa fogva a (1) gyorsbefogó fúrótokmány (19) hátsó hüvelyét, és forgassa el a (18) első hüvelyt az óramutató járásával ellenkező irányba, amíg be nem lehet tenni a szerszámot a szerszámbefogó egységbe. Tegye be a szerszámot. -Fogja meg szorosan az (1) gyorsbefogó fúrótokmány hátsó hüvelyét és forgassa el erőteljesen az első hüvelyt kézzel az óramutató járásával megegyező irányba, amíg megszűnik a recsegő hang (klik). A fúrótokmány ezzel automatikusan reteszelésre kerül. -A szerszám meghúzásával ellenőrizze a szilárd rögzítését.

Figyelem: Ha a szerszámbefogó egységet ütközésig kinyitotta, a szerszámbefogó egység bezárásakor előfordulhat, hogy egy kattogó zaj hallható és a szerszámbefogó egység nem záródik be.

Ebben az esetben forgassa el egyszer az első hüvelyt a nyíl által jelzett iránnyal ellentétes irányba. A szerszámbefogó egységet ezután ismét össze lehet zárni.

-Fordítsa el a (10) ütés-/forgáskikapcsolót a „Fúrás” helyzetbe.

A betétszerszám kivétele (lásd a F ábrát)

Tartsa szorosan fogva a gyorsbefogó fúrótokmány (19) hüvelyét. Az első hüvelynek a nyíl által jelzett irányba való elforgatásával nyissa annyira szét a szerszámbefogó egységet, hogy ki lehessen venni a szerszámot.

Por- és forgácselszívás

Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókat és/vagy a légutak megbetegedését vonhatja maga után.

Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, főleg ha a faanyag kezeléséhez más anyagokat is felhasználtak (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk.

A lehetőségek szerint használjon az anyagnak megfelelő porelszívást.

Gondoskodjon a munkahely jó szellőztetéséről. Ehhez a munkához célszerű egy P2 szűrőosztályú porvédő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat.

Gondoskodjon arról, hogy a munkahelyen ne gyűlhessen össze por. A porok könnyen meggyulladhatnak.

Porelszívás GDE 16 Plus/GDE 68 (külön tartozék) készülékkel

A porelszíváshoz egy GDE 16 Plus-ra (külön tartozék) vagy egy GDE 68-ra (külön tartozék) van szükség.

A porszívónak alkalmasnak kell lennie a megmunkálásra kerülő anyagból keletkező por elszívására.

Az egészségre különösen ártalmas, rákkeltő hatású vagy száraz porok elszívásához egy speciálisan erre a célra gyártott porszívót kell használni.

Porfelfogó sapka (külön tartozék)

A por porelszívás nélküli egyszerű felfogásához egy porfelfogó sapkára van szükség.

Üzemeltetés

Üzembe helyezés

Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie az elektromos kéziszerszám típustábláján található adatokkal. A 230 V-os berendezéseket 220 V hálózati feszültségről is szabad üzemeltetni.

Az üzemmód beállítása

Jelölje ki a (10) ütés-/forgáskapcsolóval az elektromos kéziszerszám üzemmódját.

Az üzemmódok közötti átkapcsoláshoz nyomja meg a (9) reteszelésfeloldó gombot és forgassa el a (10) ütés-/forgáskikapcsolót a kívánt helyzetbe, amíg az jól hallhatóan bepattan a helyére.

Figyelem: Az üzemmódot csak kikapcsolt elektromos kéziszerszámon szabad átkapcsolni! Ellenkező esetben az elektromos kéziszerszám megrongálódhat.

Betonban vagy kőben végzett kalapácsos fúrás helyzet

A fában, fémekben, kerámiában és műanyagokban ütés nélkül végzett fúráshoz, valamint csavarozáshoz szükséges helyzet

A véső helyzetének beállítására szolgáló Vario-Lock helyzet

Ebben a helyzetben a (10) ütés-/forgáskikapcsoló nem pattan be.

Vésési helyzet

A forgásirány beállítása (lásd a G ábrát)

A (6) forgásirány-átkapcsoló az elektromos kéziszerszám forgásirányának megváltoztatására szolgál. Ha a (8) be-/kikapcsoló be van nyomva, akkor a forgásirányt nem lehet átkapcsolni.

A (6) forgásirány-átkapcsolót csak álló elektromos kéziszerszám esetén kapcsolja át.

Az ütvefúráshoz, a fúráshoz és a véséshez a forgásirányt mindig jobbra forgásra kell beállítani.

• Jobbra forgás: Fúráshoz és csavarok behajtásához tolja el ütközésig balra a (6) forgásirány-átkapcsolót. -Balra forgás: Csavarok és anyák meglazításához, illetve kihajtásához tolja el ütközésig jobbra a (6) forgásirány-átkapcsolót.

Be- és kikapcsolás

-Az elektromos kéziszerszám bekapcsolásához nyomja meg a (8) be-/kikapcsolót. -A benyomott (8) be-/kikapcsoló reteszeléséhez tartsa azt benyomva, és ezen kívül nyomja be a (7) rögzítőgombot. -Az elektromos kéziszerszám kikapcsolásához engedje el a (8) be-/kikapcsolót. Ha a (8) be-/kikapcsoló bekapcsolt állapotban reteszelve van, akkor azt előbb nyomja be, majd engedje el.

A fordulatszám/ütésszám beállítása

A bekapcsolt elektromos kéziszerszám fordulat-/ütésszámát annak megfelelően fokozatmentesen szabályozhatja, mennyire nyomja be a (8) be-/kikapcsolót.

A (8) be-/kikapcsolóra gyakorolt enyhe nyomás alacsony fordulat/ütésszámot eredményez. Növekvő nyomás esetén a fordulatszám/ütésszám is növekszik.

A véső helyzetének megváltoztatása (Vario-Lock)

A vésőt 13 különböző helyzetben lehet reteszelni. Így mindig felveheti az optimális munkavégzési helyzetet.

• Tegye be a vésőt a szerszámbefogó egységbe. -Forgassa el a (10) ütés-/forgásleállító kapcsolót a „Vario-Lock” helyzetbe. -Forgassa a betétszerszámot a kívánt vésési helyzetbe. -Fordítsa el a (10) ütés-/forgáskikapcsolót a „Vésés” helyzetbe. A szerszámbefogó egység ezzel blokkolva van. -A véséshez a forgásirányt jobbra forgatva kell beállítani.

Vésés reteszelési funkcióval

Ha hosszabb ideig vésni akar anélkül, hogy a (8) be-/kikapcsolót állandóan nyomnia kellene, reteszelje a „Vésés” üzemmódban a be-/kikapcsolót.

-A reteszeléshez nyomja be ütközésig a (8) be-/kikapcsolót, és ezzel egyidejűleg nyomja be a (7) reteszelő gombot. -A kikapcsoláshoz nyomja meg ismét a (7) reteszelő gombot. Figyelem: Ha olyankor kapcsol át egy másik üzemmódra, amikor a be-/kikapcsoló reteszelve van, az elektromos kéziszerszám kikapcsol.

Munkavégzési tanácsok

Az elektromos kéziszerszámot csak kikapcsolt állapotban tegye fel az anyacsavarra / csavarra. A forgó betétszerszámok lecsúszhatnak.

A fúrásmélység beállítása (lásd a H ábrát)

A (13) mélységi ütközővel be lehet állítani a kívánt X furatmélységet.

- Nyomja be a (11) mélységi ütköző beállító gombot, és helyezze be a mélységi ütközőt a (12) potfogantyúba. A (13) mélységi ütköző recézetének lefelé kell mutatnia. - Tolja be az SDS-plus betétszerszámot ütközésig a (3) SDS-plus szerszámbefogó egységbe. Az SDS-plus betétszerszám mozgási képessége ellenkező esetben a furatmélység helytelen beállításához vezethet. - Húzza ki annyira a mélységi ütközőt, hogy a fúró csúcsa és a mélységi ütköző csúcsa közötti távolság megfeleljen a kívánt X furatmélységnek.

Biztonsági kapcsoló

Ha a betétszerszám beszorul vagy beékelődik, a fúróorsó meghajtása kikapcsolódik. Az ekkor fellépő erők miatt tartsa mindig mindkét kezével fogva az elektromos kéziszerszámot, és biztos, szilárd alapon álljon. Ha a betétszerszám leblokkolt, azonnal kapcsolja ki az elektromos kéziszerszámot. Ha leblokkolt fúrószerszám mellett kapcsolja be a kéziszerszámot, igen magas reakciónyomatékok lépnek fel.

A csavarozóbetét behelyezése (lásd ábrát)

Az elektromos kéziszerszámot csak kikapcsolt állapotban tegye fel az anyacsavarra/csavarra. A forgó betétszerszámok lecsúszhatnak. A csavarozóbetét használatához egy SDS-plus befogószárral ellátott (20) univerzális tartóra van szükség (külön tartozék). Tisztítsa meg és kissé zsírozza be a befogószár bedugásra kerülő végét. Tegye be forgatva az univerzális tartót a szerszámbefogó egységbe, amíg az magától reteszelődik. - Húzza meg az univerzális tartót, és ellenőrizze így a megfelelő reteszelést. Tegyen be egy csavarozóbetétet az univerzális tartóba. Mindig csak a csavarfejhez illő csavarozóbetéteket használjon. - Az univerzális tartó kivételéhez tolja hátra a (5) reteszelő hüvelyt, és vegye ki a (20) univerzális tartót a szerszámbefogó egységből.

Karbantartás és szerviz

Karbantartás és tisztítás

Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.

Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson. Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni, nehogy a biztonságra veszélyes szituáció lépjen fel. Ha egy porvédő sapka megsérült, azt azonnal ki kell cserélni. Azt javasoljuk, hogy a csere végrehajtásával bízzon meg egy Vevőszolgálatot. - Minden használat után tisztítsa meg a (3) szerszámbefogó egységet.

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a termék javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók:

www.bosch-pt.com

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.

Ha kérdései vannak, vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a terméktípus tábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékeinek javítását.

Tel.: [phone]

Fax: [phone]

[e-mail]

www.bosch-pt.hu

További szervizcímek itt találhatók:

Az elektromos kéziszerszámokat, a tartozékokat és csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe!

Csak az EU-tagországok számára:

A használt villamos és elektronikus berendezésekre vonatkozó 2012/19/EU sz. Európai Irányelvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újrafelhasználásra le kell adni.

Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.

A bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.

Csak az Eurázsiai Gazdasági Unió (Vámunió) számára

A termék gyártója által előírt üzemeltetési dokumentumok tartalmazhatják ezt a használati útmutatót, valamint a mellékletet. A mellékletben található a megfelelőségi nyilatkozatra vonatkozó információ.

A származási országra vonatkozó információ a termék házán és a mellékletben található.

A gyártás dátuma az útmutató utolsó oldalán található.

Az importőrre vonatkozó információ a csomagoláson található.

Élettartam

Az élettartam 7 év. A gyártástól számított 5 év elteltével előzetes ellenőrzés nélkül nem ajánlott használni (a gyártás dátumát lásd a címkén).

A megadott élettartam akkor érvényes, ha a fogyasztó betartja a jelen útmutató követelményeit.

A kritikus meghibásodások listája

- Ne használja sérült tápkábellel - Ne használja sérült vagy hibás vibrációval - Ne használja megszakadt vagy sérült elektromos kábellel - Ne használja közvetlenül a termék házából kihúzott tápkábellel

A személyzet lehetséges hibás műveletei

- Ne használja sérült fogantyúval vagy sérült védőburkolattal - Ne használja nyílt térben eső közben - Ne kapcsolja be, ha víz került a házba

Kritikus állapotok

• Sérült elektromos kábel - Sérült korpusz

A műszaki karbantartás gyakorisága
