NAUDOJIMO INSTRUKCIJA GBH 221 Professional BOSCH

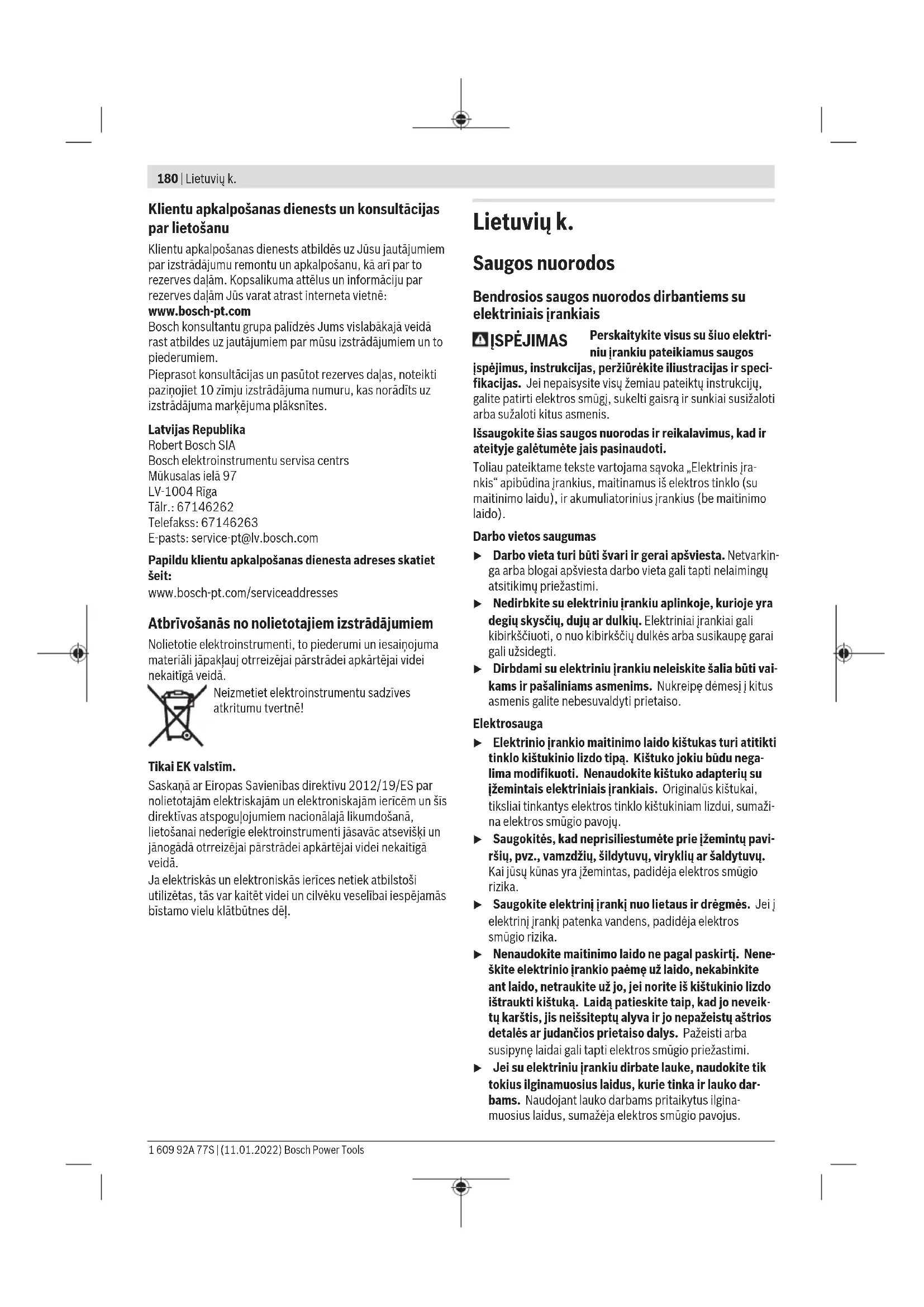

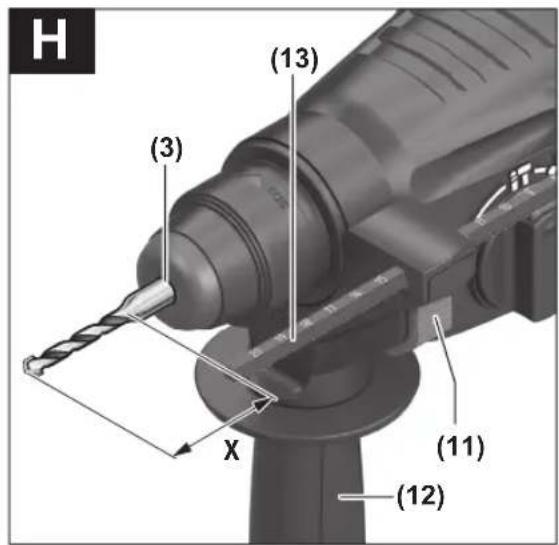

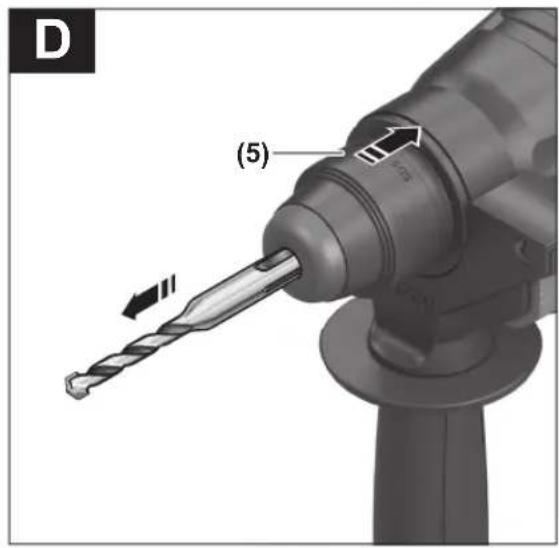

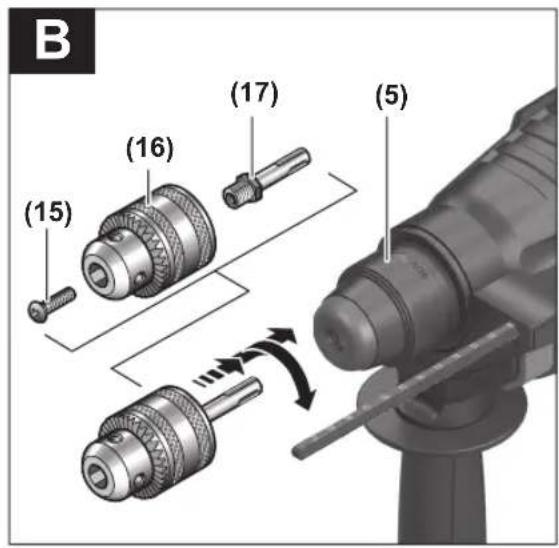

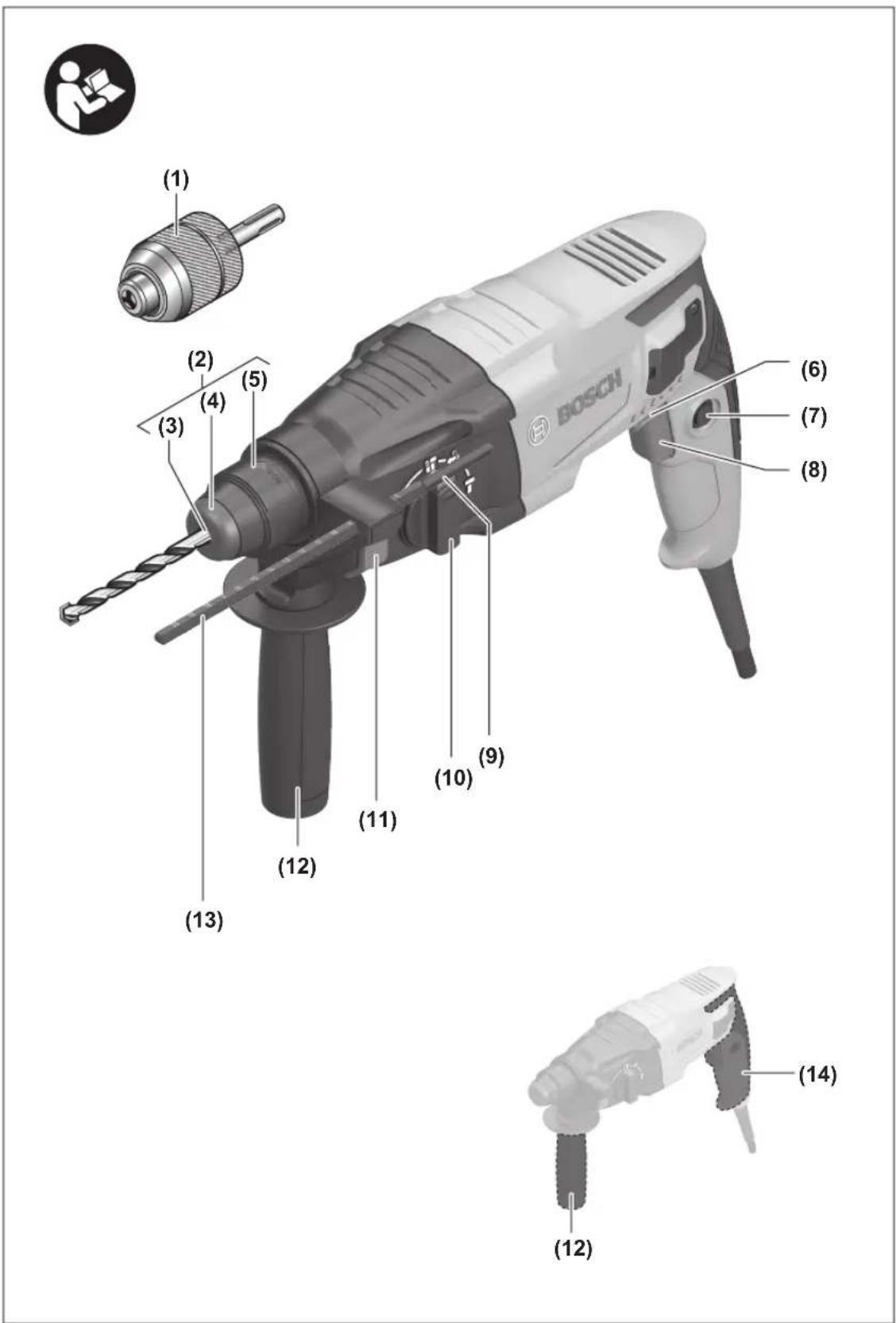

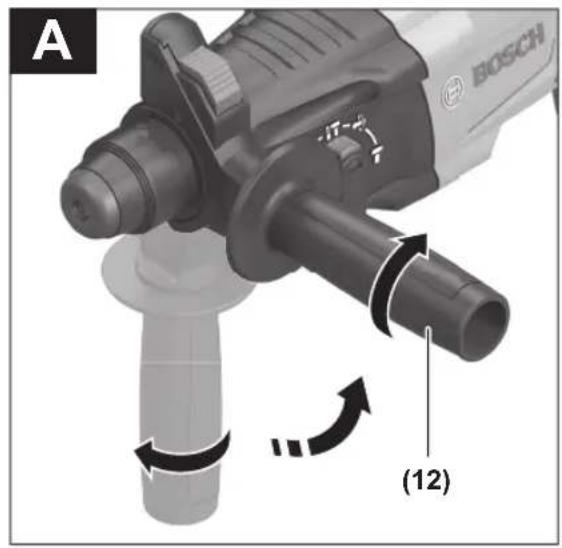

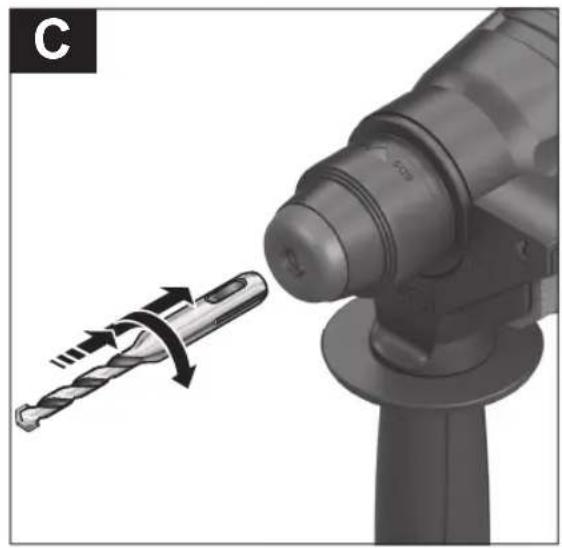

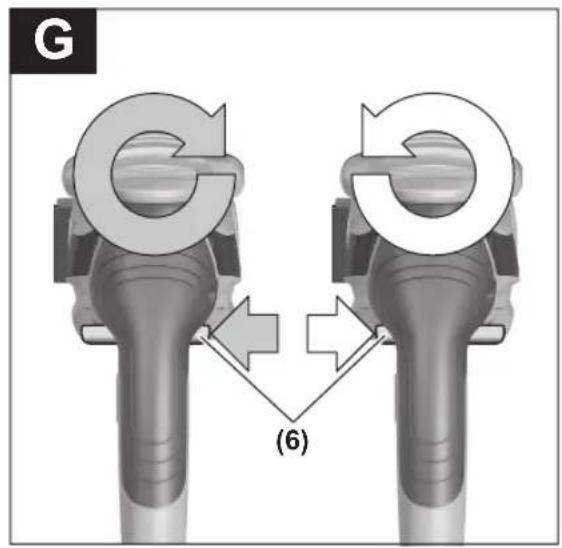

(2) SDS-plus griebtuvas (3) Įrankių įtvaras SDS-plus (4) Apsaugantis nuo dulkių gaubtelis (5) Užraktinė mova (6) Sukimosi krypties perjungiklis (7) Įjungimo-išjungimo jungiklio fiksatorius (8) Įjungimo-išjungimo jungiklis (9) Gręžimo-kirtimo režimų perjungiklio užrakto myg- tukas (10) Gręžimo-kirtimo režimų perjungiklis (11) Gylio ribotuvo reguliatoriaus klavišas (12) Papildoma rankena (izoliuotas rankenos paviršius) (13) Gylio ribotuvas (14) Rankena (izoliuotas rankenos paviršius) (15) Vainikinio griebtuvo apsauginis varžtas

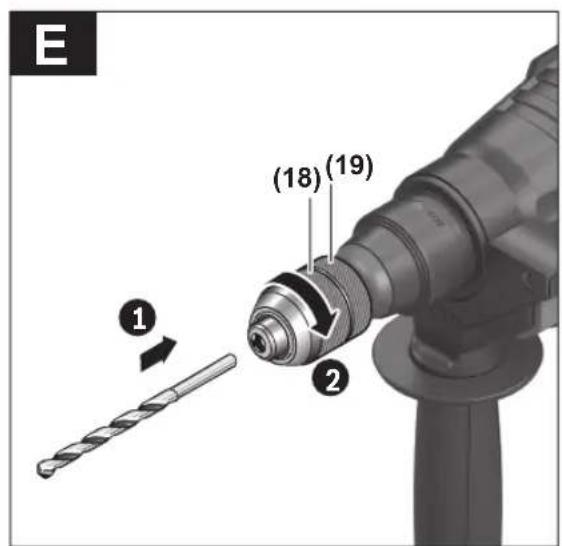

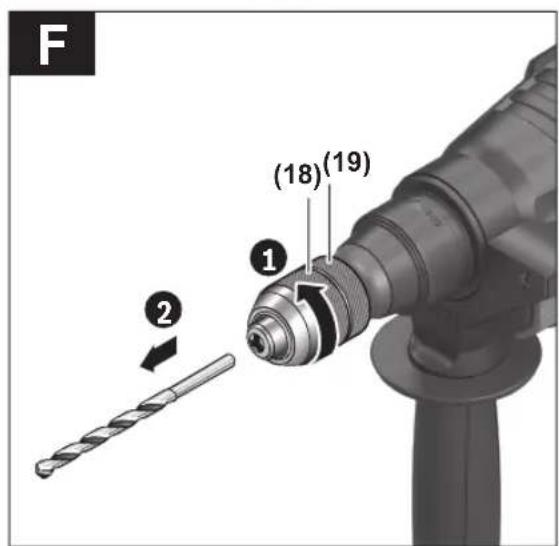

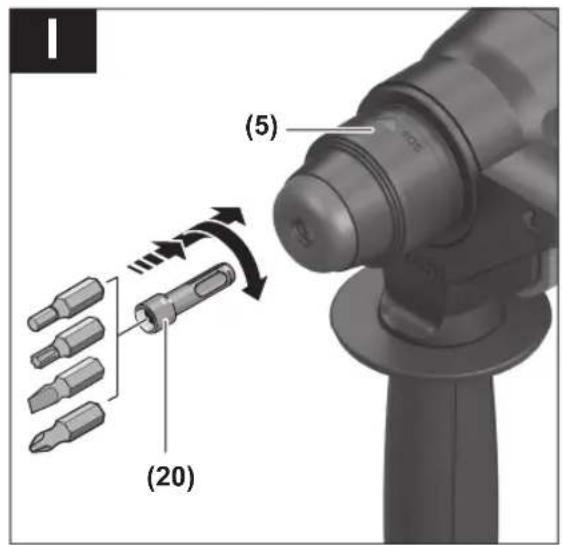

(18) Greitojo užveržimo griebtuvo priekinė įvorė (19) Greitojo užveržimo griebtuvo užpakalinė įvorė (20) Universalus antgalių laikiklis su SDS-plus koteliu

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komp- lektą neįeina. Visą papildomą įrangą rasite mūsų papildo- mos įrangos programoje. Techniniai duomenys Perforatorius GBH 2-21 Gaminio numeris 3611BA60.. Nominali naudojamoji galia W 720 Smūgių skaičius min

0–4800 Smūgio energija pagal „EPTA-Procedure 05:2016“ J 2,0 Tuščiosios eigos sūkių skaičius min

0–2000 Įrankių įtvaras SDS-plus Maks gręžinio skersmuo – Betonas

optimali galia, kai gręžinio skersmuo6−12mm Duomenys galioja tik tada, kai nominalioji įtampa [U] 230V. Jei įtam- pa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis. Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagalENIEC62841-2-6. 1 609 92A 77S | (11.01.2022) Bosch Power ToolsLietuvių k. | 183 Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipi- niu atveju siekia: garso slėgio lygis94dB(A); garso galios lygis105dB(A). Paklaida K=3dB. Dirbkite su klausos apsaugos priemonėmis! Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto- rius) ir paklaidaK nustatyta pagalENIEC62841-2-6: Gręžimas su smūgiu į betoną: a

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti. Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jei- gu elektrinis įrankis naudojamas kitokiai paskirčiai, su kito- kiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali ki- sti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo- jamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos orga- nizavimą. Montavimas u Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. Pagalbinė rankena u Elektrinį įrankį naudokite tik su papildoma rankena (12). u Papildoma rankena visada tvirtai užveržta. Priešingu atveju dirbdami galite nebesuvaldyti elektrinio įrankio. Papildomos rankenos pasukimas (žr.Apav.) Papildomą rankeną (12) galite pasukti taip, kad darbo pa- dėtis būtų kuo saugesnė ir mažiausia varginanti. – Papildomos rankenos(12) apatinę dalį pasukite prieš lai- krodžio rodyklę ir nustatykite papildomą rankeną(12) į norimą padėtį. Vėl užveržkite papildomos rankenos(12)apatinę dalį, sukdami ją pagal laikrodžio rodyklę. Atkreipkite dėmesį, kad papildomos rankenos užveržia- moji juosta būtų specialiame, korpuse esančiame griove- lyje. Griebtuvo ir įrankio parinkimas Norint gręžti su smūgiu ir kirsti, reikia SDS-plus įrankių, ku- riuos būtų galima įstatyti į SDS-plus griebtuvą. Norint gręžti be smūgio medienoje, metale, keramikoje ir plastike bei norint sukti varžtus, reikia naudoti ne SDS-plus sistemos įrankius (pvz., grąžtus su cilindriniu kotu). Šiems įrankiams reikės greitojo užveržimo griebtuvo arba vainikinio griebtuvo. Griebtuvo keitimas Greitojo užveržimo griebtuvo/vainikinio griebtuvo montavimas (žr.Bpav.) – Įsukite SDS-plus kotelį(17) į greitojo užveržimo griebtu- vą/vainikinį griebtuvą(1)/vainikinį griebtuvą(16). Pritvir- tinkite greitojo užveržimo griebtuvą(1)/vainikinį griebtuvą(16) apsauginiu varžtu(15). Atkreipkite dėmesį, kad apsauginis varžtas yra su kairiniu sriegiu. Greitojo užveržimo griebtuvo/vainikinio griebtuvo (žr.Bpav.) – Nuvalykite ir šiek tiek patepkite SDS plus kotelio(17) įstatomąjį galą. – Greitojo užveržimo griebtuvą(1)/vainikinį griebtuvą(16) su koteliu sukite į įrankių įtvarą, kol jis savaime užsifik- suos. – Patikrinkite, ar užsifiksavo, t. y. greitojo užveržimo griebtuvą(1)/vainikinį griebtuvą(16) patraukite. Greitojo užveržimo griebtuvo/vainikinio griebtuvo nuėmimas – Patraukite užraktinę movą(5) atgal ir nuimkite greitojo užveržimo griebtuvą/vainikinį griebtuvą(1)/vainikinį griebtuvą(16). Įrankių keitimas Apsauginis nuo dulkių gaubtelis (4) neleidžia gręžimo metu kylančioms dulkėms patekti į įrankių įtvarą. Įdėdami įrankius saugokite, kad nepažeistumėte apsauginio nuo dulkių gaub- telio (4). u Pažeistą apsauginį nuo dulkių gaubtelį būtina nedel- siant pakeisti. Tai atlikti rekomenduojame remonto tarnyboje. Įrankio keitimas (SDS-plus) SDS-plus darbo įrankio įstatymas (žr. C pav.) Su SDS-plus griebtuvu nenaudodami papildomų įrankių gali- te lengvai ir patogiai pakeisti darbo įrankį. – Darbo įrankį nuvalykite ir jo įstatomąjį galą šiek tiek pate- pkite. – Darbo įrankį sukdami stumkite į įrankių įtvarą, kol jis sa- vaime užsirakins. – Patraukę įrankį atgal, patikrinkite, ar jis tinkamai užsifik- savo. SDS-plus darbo įrankis turi turėti laisvumo. Todėl sukda- masis tuščiąja eiga, jis gali šiek tiek klibėti. Tai neturi jokios įtakos gręžiamos kiaurymės tikslumui, nes gręžiant grąžtas centruojasi savaime. SDS-plus darbo įrankio išėmimas (žr. D pav.) – Patraukite užraktinę movą (5) į priekį ir išimkite darbo įra- nkį. Bosch Power Tools 1 609 92A 77S | (11.01.2022)184 | Lietuvių k. Greitojo užveržimo keičiamojo griebtuvo įrankio keitimas Darbo įrankio įstatymas (žr.Epav.) Nuoroda: nenaudokite įrankių be SDS-plus gręžti su smūgiu arba kirsti! Įrankiai be SDS-plus ir griebtuvas gręžiant su smūgiu ir kertant bus pažeidžiami. – Įstatykite greitojo užveržimo griebtuvą(1). – Tvirtai laikykite greitojo užveržimo griebtuvo(1) užpakali- nę įvorę(19) ir sukite priekinę įvorę(18) prieš laikrodžio rodyklę, kol bus galima įstatyti darbo įrankį. Įstatykite įra- nkį. – Laikykite greitojo užveržimo griebtuvo(1) užpakalinę įvo- rę ir sukite ranka priekinę įvorę pagal laikrodžio, kol nebe- sigirdės trakštelėjimo. Tokiu būdu griebtuvas bus automa- tiškai užfiksuojamas. – Patikrinkite, ar įrankis tvirtai įsistatė, t. y. jį patraukite. Nuoroda: jei įrankių įtvaras buvo atidarytas iki atramos, užsukant įrankių įtvarą gali būti, kad trakštelėjimas girdėsis, bet įtvaras neužsidarys. Tokiu atveju priekinę įvorę vieną kartą pasukite prieš laik- rodžio rodyklę. Tada įrankių įtvarą galima uždaryti. – Pasukite gręžimo-kirtimo režimų perjungiklį(10) į padėtį „Gręžimas“. Darbo įrankio išėmimas (žr.Fpav.) – Tvirtai laikykite greitojo užveržimo griebtuvo užpakalinę įvorę(19). Sukdami priekinę įvorę rodyklės kryptimi ati- darykite įrankių įtvarą tiek, kad būtų galima išimti įrankį. Dulkių, pjuvenų ir drožlių nusiurbimas Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Jei yra galimybė, naudokite apdirbamai medžiagai tinka- nčią dulkių nusiurbimo įrangą. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. u Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Dulkių nusiurbimas su „GDE 16 Plus“/„GDE 68“ (papildoma įranga) Dulkių nusiurbimui reikia „GDE 16 Plus“ (papildoma įranga) arba „GDE 68“ (papildoma įranga). Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pju- venoms, drožlėms ir dulkėms nusiurbti. Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį. Dulkių surinkimo gaubtelis (papildoma įranga) Kad būtų lengva surinkti dulkes, nenaudojant nusiurbimo įrangos, reikia dulkių surinkimo gaubtelio. Naudojimas Paruošimas naudoti u Atkreipkite dėmesį į tinklo įtampą! Maitinimo šaltinio įtampa turi sutapti su elektrinio įrankio firminėje le- ntelėje nurodytais duomenimis. 230V pažymėtus elektrinius įrankius galima jungti ir į 220V įtampos elektros tinklą. Veikimo režimo pasirinkimas Gręžimo-kirtimo režimų perjungikliu(10) pasirinkite elektri- nio įrankio veikimo režimą. – Norėdami pakeisti veikimo režimą, paspauskite atblokavi- mo klavišą(9) ir sukite gręžimo-kirtimo režimų perjungiklį(10) į norimą padėtį, kol išgirsite, kad jis užsi- fiksavo. Nuoroda: veikimo režimą keiskite tik tada, kai elektrinis įra- nkis išjungtas! Priešingu atveju galite pažeisti elektrinį įrankį. Padėtis, norint Gręžti su smūgiu betoną arba akmenį Padėtis, norint gręžti be smūgio medieną, me- talą, keramiką ir plastiką bei sukti varžtus Padėtis Vario-Lock kalto padėčiai pakeisti Šioje padėtyje gręžimo-kirtimo režimų perjungiklis(10) neužsifiksuoja. Padėtis, norint Kirsti Sukimosi krypties nustatymas (žr.Gpav.) Sukimosi krypties perjungikliu(6)galite pakeisti elektrinio įrankio sukimosi kryptį. Tačiau tada, kai įjungimo-išjungimo jungiklis(8) yra nuspaustas, tai padaryti yra neįmanoma. u Sukimosi krypties perjungiklį(6) junkite tik tada, kai elektrinis įrankis neveikia. Norėdami gręžti su smūgiu, gręžti ir kirsti, visada nustatykite dešininę sukimosi kryptį. – Dešininis sukimasis: norėdami gręžti ir įsukti varžtus, spauskite sukimosi krypties perjungiklį(6) į kairę iki at- ramos. – Kairinis sukimasis: norėdami atlaisvinti arba išsukti va- ržtus ar atsukti veržles, spauskite sukimosi krypties perjungiklį(6) į dešinę iki atramos. 1 609 92A 77S | (11.01.2022) Bosch Power ToolsLietuvių k. | 185 Įjungimas ir išjungimas – Norėdami elektrinį įrankį įjungti, paspauskite įjungimo-iš- jungimo jungiklį (8). – Norėdami įjungimo-išjungimo jungiklį (8) užfiksuoti, lai- kykite jį paspaustą ir dar paspauskite jungiklio fiksatorių (7). – Norėdami elektrinį įrankį išjungti, įjungimo-išjungimo jun- giklį (8) atleiskite. Jei įjungimo-išjungimo jungiklis (8) užfiksuotas, pirmiausia jį paspauskite, o po to atleiskite. Sūkių skaičiaus ir smūgių skaičiaus nustatymas Įjungto elektrinio įrankio sūkių skaičių tolygiai galite reguliuo- ti atitinkamai spausdami įjungimo-išjungimo jungiklį(8). Šiek tiek spaudžiant įjungimo-išjungimo jungiklį(8), įrankis veikia mažais sūkiais. Daugiau spaudžiant jungiklį, sūkių skaičius didėja. Kalto padėties keitimas (Vario-Lock) Kaltą galite nustatyti į13 padėtis. Tokiu būdu visada galite pasirinkti optimalią darbinę padėtį. – Kaltą įstatykite į įrankių įtvarą. – Pasukite gręžimo-kirtimo režimų perjungiklį(10) į padėtį „Vario-Lock“. – Kaltą su įtvaru pasukite į norimą padėtį. – Pasukite gręžimo-kirtimo režimų perjungiklį (10) į padėtį „Kirtimas“. Taip nustačius, įrankių įtvaras užfiksuojamas. – Norėdami kirsti, nustatykite dešininį sukimąsi. Kirtimas su fiksavimo funkcija Norėdami kirsti ilgesnį laiką nespausdami nuolat įjungimo-iš- jungimo jungiklio(8), įjungimo-išjungimo jungiklį užfiksuo- kite veikimo režimo „Kirtimas“ padėtyje. – Norėdamiužfiksuoti, paspauskite įjungimo-išjungimo jungiklį(8) iki atramos ir tuo pačiu spauskite fiksuojamąjį mygtuką(7). – Norėdami išjungti, dar kartą paspauskite fiksuojamąjį mygtuką(7). Nuoroda: jei kitą veikimo režimą perjungiate, kai yra užfik- suotas įjungimo-išjungimo jungiklis, elektrinis įrankis išsijun- gia. Darbo patarimai u Ant veržlės uždėkite ar į varžtą įremkite tik išjungtą elektrinį įrankį. Besisukantys darbo įrankiai gali nuslysti. Gręžimo gylio nustatymas (žr. H pav.) Gylio ribotuvu (13) galima nustatyti pageidaujamą gręžimo gylį X. – Paspauskite gylio ribotuvo nustatymo mygtuką (11) ir į papildomą rankeną (12) įstatykite gylio ribotuvą. Ant gylio ribotuvo esantys grioveliai (13) turi būti nu- kreipti žemyn. – SDS-plus sistemos darbo įrankį iki atramos stumkite į SDS-plus įrankių įtvarą (3). Priešingu atveju, jei SDS-plus įrankis juda, gali būti klaidingai nustatomas gręžimo gylis. – Ištraukite gylio ribotuvą tiek, kad atstumas tarp grąžto vi- ršūnės ir gylio ribotuvo galo būtų lygus norimam gręžimo gyliui X. Apsauginė sankaba u Įstrigus ar užsikabinus grąžtui, įsijungia apsauginė sankaba, kuri išjungia jėgos perdavimą į suklį. Kadan- gi tuo metu prietaisą veikia reakcijos momentą su- keliančios jėgos, jį būtina patikimai laikyti abiem ran- komis ir tvirtai stovėti. u Užsiblokavus elektriniam įrankiui, elektrinį įrankį iš- junkite ir atlaisvinkite darbo įrankį. Įjungiant su užstri- gusiu darbo įrankiu, susidaro didelis reakcijos jėgų momentas. Suktuvo antgalio įstatymas (žr. I pav.) u Ant veržlės uždėkite ar į varžtą įremkite tik išjungtą elektrinį įrankį. Besisukantys darbo įrankiai gali nuslysti. Norint naudoti suktuvo antgalį, reikia universalaus antgalių laikiklio (20) su SDS-plus koteliu (papildoma įranga). – Nuvalykite kotelio įstatomąjį galą ir jį truputį patepkite. – Universalų antgalių laikiklį sukdami stumkite į įrankių įtva- rą, kol jis savaime užsifiksuos. – Patikrinkite, ar užsifiksavo, t. y. universalų antgalių laikiklį patraukite. – Į universalų antgalių laikiklį įstatykite antgalį. Naudokite tik varžto galvutei tinkamą suktuvo antgalį. – Norėdami išimti universalų antgalių laikiklį, pastumkite užraktinę movą (5) atgal ir išimkite universalų antgalių lai- kiklį (20) iš įrankių įtvaro. Priežiūra ir servisas Priežiūra ir valymas u Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva- rūs. Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse. u Pažeistą apsauginį nuo dulkių gaubtelį būtina nedel- siant pakeisti. Tai atlikti rekomenduojame remonto tarnyboje. – Po kiekvieno naudojimo išvalykite įrankių įtvarą(3). Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informacijos apie at- sargines dalis rasite interneto puslapyje: www.bosch-pt.com Bosch Power Tools 1 609 92A 77S | (11.01.2022)186 | 한국어 Bosch konsultavimo tarnybos specialistai mielai pakonsul- tuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Kitus techninės priežiūros skyriaus adresus rasite čia: www.bosch-pt.com/serviceaddresses Šalinimas Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau priva- lo būti atitinkamai perdirbti. Nemeskite elektrinių įrankių į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES dėl elektros ir elekt- roninės įrangos atliekų ir šios direktyvos perkėlimo į naciona- linę teisę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Netinkamai pašalintos elektros ir elektroninės įrangos atlie- kos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma: * Perforatorius Gaminio numeris
