Produkttype	Borhammer
Merke	Bosch
Modell	GBH 221 Professional
Nominell opptatt effekt	720 W
Slagfrekvens, tomgang	0 – 4 800 min⁻¹
Slagkraft (EPTA 05:2016)	2,0 J
Tomgangshastighet	0 – 2 000 min⁻¹
Verktøyholder	SDS-plus
Maks. borediameter – Betong	21 mm
Maks. borediameter – Stål	13 mm
Maks. borediameter – Tre	30 mm
Vekt (EPTA 01:2014)	2,3 kg
Beskyttelsesklasse	II (dobbeltisolert)
Lydtrykknivå	94 dB(A)
Lydeffektnivå	105 dB(A)
Vibrasjoner – Boring i betong	14,2 m/s² (K=1,5 m/s²)
Vibrasjoner – Meisling	13,7 m/s² (K=1,5 m/s²)
Driftsmoduser	Boring med slag, boring uten slag, Vario-Lock, meisling
Variabel hastighet	Ja (ved brytertrykk)
Rotasjonsretning	Høyre / venstre
Ekstra håndtak	Justerbar (roterende)
Dybdestopper	Justerbar
Sikkerhetskobling	Ja
Støvdeksel	Ja
Strømforsyning	Nett (230 V)

Ofte stilte spørsmål - GBH 221 Professional BOSCH

Hvordan bytter jeg chucken på GBH 221?

For å bytte chucken, koble først verktøyet fra strømmen. Bruk den medfølgende SDS-plus-adapteren (17). Rengjør og smør lett enden av adapteren. Sett chucken med adapteren inn i SDS-plus-verktøyholderen ved å vri til den låser seg. For å fjerne, skyv låseringen (5) bakover og ta ut chucken.

Hvordan justerer jeg boredybden?

Trykk på dybdestopperens justeringsknapp (11) og sett dybdestopperen inn i ekstrahåndtaket (12). Skyv SDS-plus-tilbehøret helt inn i verktøyholderen. Trekk dybdestopperen til avstanden mellom borhodet og dybdestopperens spiss tilsvarer ønsket dybde.

Hva gjør jeg hvis verktøyet setter seg fast under boring?

Verktøyet er utstyrt med en sikkerhetskobling som avbryter driften ved fastkjøring. Slå av verktøyet umiddelbart og løsne tilbehøret. Hold alltid verktøyet godt med begge hender for å beholde kontrollen.

Hvordan bruker jeg Vario-Lock-modus?

Vario-Lock-modus gjør at du kan låse meiselen i 13 posisjoner. Sett meiselen inn i verktøyholderen. Vri rotasjons-/slagstoppvelgeren (10) til 'Vario-Lock'. Vri meiselen til ønsket posisjon, og sett deretter velgeren tilbake på 'meisling' for å låse. Bruk høyrerotasjon for meisling.

Hvilke typer tilbehør kan jeg bruke?

Bruk SDS-plus-tilbehør for boring med slag og meisling. For boring uten slag (tre, metall, keramikk) eller skruing, bruk en automatisk eller nøkkelchuck med SDS-plus-adapter. Bruk aldri ikke-SDS-plus-tilbehør til meisling.

Hvordan vedlikeholder jeg støvdekselet?

Støvdekselet (4) beskytter verktøyholderen mot støv. Hvis det er skadet, bytt det umiddelbart. Det anbefales å få dette gjort av et autorisert Bosch-servicesenter. Rengjør verktøyholderen etter hver bruk.

Hva er støy- og vibrasjonsnivåene til dette verktøyet?

Lydtrykknivået er 94 dB(A) og lydeffektnivået er 105 dB(A) (usikkerhet K=3 dB). Vibrasjonene ved boring i betong er 14,2 m/s² og ved meisling 13,7 m/s² (K=1,5 m/s²). Bruk alltid hørselsvern.

Kan jeg bore i metall med GBH 221?

Ja, for boring i metall, still rotasjons-/slagstoppvelgeren (10) i posisjon boring uten slag. Bruk en egnet chuck med metallbor. Maks. borediameter i stål er 13 mm.

Hvordan reverserer jeg rotasjonsretningen?

Sørg for at verktøyet står stille. Skyv rotasjonsretningsvelgeren (6) til venstre for høyrerotasjon (boring, meisling) eller til høyre for venstrerotasjon (skruing). Aktiver aldri velgeren mens verktøyet går.

Hvor finner jeg reservedeler til GBH 221?

Reservedeler og sprengskisser er tilgjengelige på nettsiden www.bosch-pt.com. Du kan bestille online via reservedelsbutikken. For spørsmål, kontakt Bosch kundeservice på 09 70 82 12 26 (Frankrike) eller e-post [e-mail].

BRUKSANVISNING GBH 221 Professional BOSCH

Les alle sikkerhetsadvarslene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av advarslene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Produkt- og ytelsesbeskrivelse

Støvsugeren skal være egnet for det materialet som skal suges opp.

Still alltid inn dreieretningen til høyre ved slagboring, boring og meisling.

Med dybdeanslaget (13) kan ønsket boredybde X fastlegges.

Vedlikehold og service

Vedlikehold og rengjøring

Kundeservice og bruksrådgivning

Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta godt vare på alle advarslene og all informasjonen.

elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta godt vare på alle advarslene og all informasjonen.

Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy.

Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer en stor fare for uhell. Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp. Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

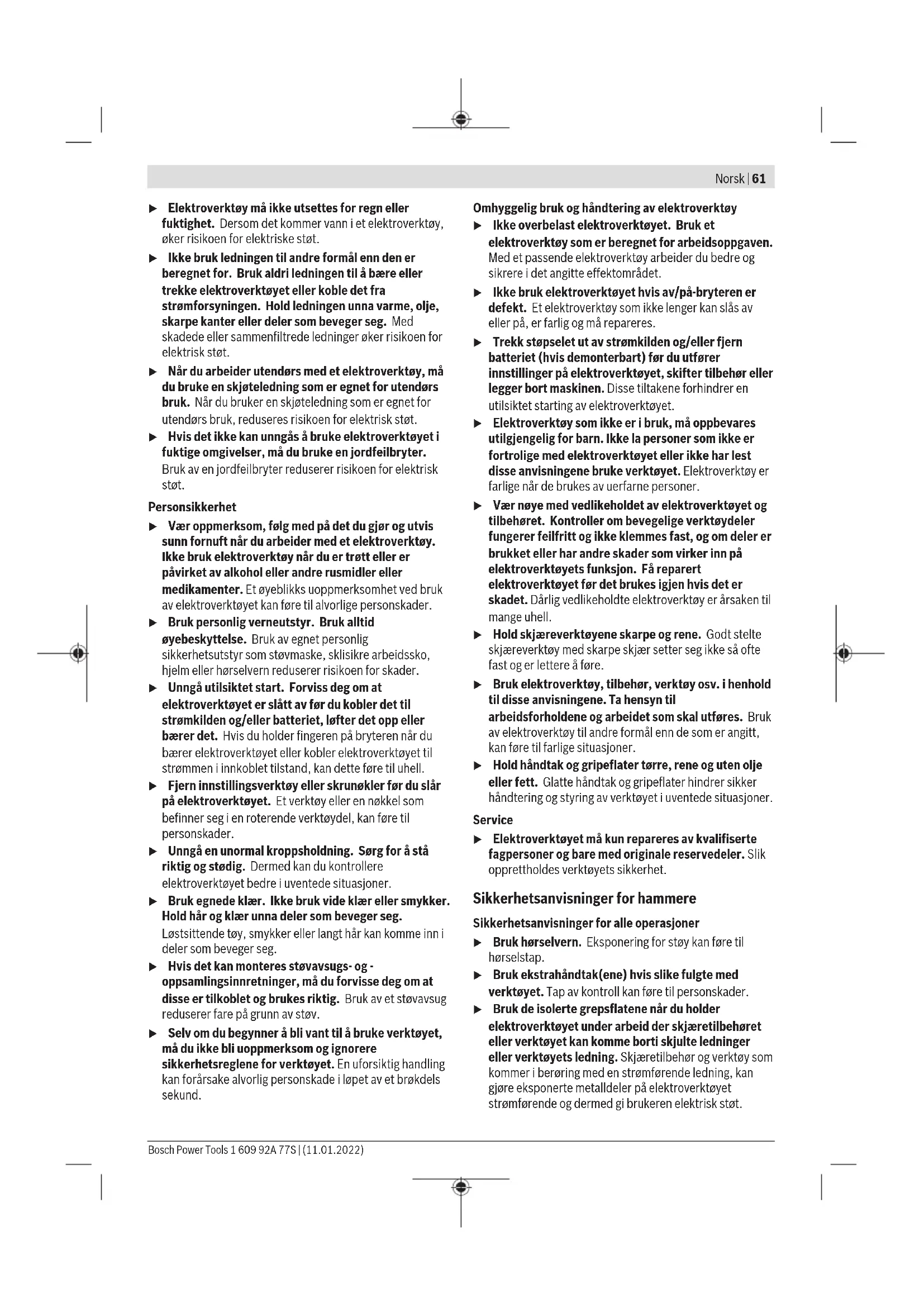

Elektrisk sikkerhet

• Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt. Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.

Elektroverktøy må ikke utsettes for fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller til å koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt. Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt. Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.

Personsikkerhet

Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader. Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselsvern reduserer risikoen for skader. Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader. Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. Hvis det kan monteres støvavsugs- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv. Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

Omyggelig bruk og håndtering av elektroverktøy

▶ Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. Trekk støpselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet start av elektroverktøyet. Elektroverktøy som ikke er i bruk, skal oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene, bruke verktøyet. Elektroverktøy er farlige når de brukes av uerfarne personer. Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige deler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner. Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

Service

Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsanvisninger for hammere

Sikkerhetsanvisninger for alle operasjoner

▶ Bruk hørselvern. Eksponering for støy kan føre til hørselstap. Bruk ekstrahåndtak(ene) hvis slike følger med verktøyet. Tap av kontroll kan føre til personskader. Bruk isolerte gripeflater når du holder elektroverktøyet under arbeid der skjæretilbehøret eller verktøyet kan komme borti skjulte ledninger eller verktøyets egen ledning. Skjæretilbehør og verktøy som kommer i berøring med en strømførende ledning, kan gjøre eksponerte metalldeler på elektroverktøyet strømførende og dermed gi brukeren elektrisk støt.

62 | Norsk

Sikkerhetsanvisninger for bruk av lange borbits sammen med borhammere

Start alltid boringen ved lav hastighet og med spissen av bitsen i kontakt med emnet. Ved høyere hastigheter er det stor sannsynlighet for at bitsen bøyes hvis den får rotere fritt uten kontakt med emnet, og dette kan føre til personskader. Trykk bare i rett linje med bitsen, og pass på at du ikke trykker for hardt. Bits kan bli bøyd, slik at man mister kontrollen, noe som kan forårsake personskader.

Vent til elektroverktøyet er stanset helt før du legger det fra deg. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. Du må ikke berøre innsatsverktøy eller tilstøtende husdeler like etter bruk. Disse kan bli svært varme under drift og forårsake brannskader. Innsatsverktøyet kan bli blokkert under boring. Pass på å stå stødig, og hold elektroverktøyet godt med begge hendene. Ellers kan du miste kontrollen over elektroverktøyet. Vær forsiktig når du bruker meiselen til rivningsarbeid. Biter av rivningsmaterialer kan skade deg eller personer i nærheten. Hold elektroverktøyet godt fast med begge hendene under arbeidet, og pass på at du står stødig. Elektroverktøyet føres sikrere med begge hender.

Produktbeskrivelse og ytelsesspesifikasjoner

Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader.

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Elektroverktøyet er beregnet til hammerboring i betong, murstein og stein og til lette meislearbeider. Det er også egnet for boring uten slag i tre, metall, keramikk og kunststoff. Elektroverktøy med elektronisk regulering og høyre-/venstrerotasjon er også egnet for skruing.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.

(1) Selvspennende chuck (2) SDS-plus-chuck (3) Verktøyholder SDS-plus (4) Støvhette (5) Låsehylse (6) Dreieretningsvelger (7) Låseknapp for av/på-bryter (8) Av/på-bryter (9) Utløserknapp for slag-/dreiestoppbryter (10) Slag-/dreiestoppbryter (11) Knapp for innstilling av dybdestopper (12) Ekstrahåndtak (isolert grepflate) (13) Dybdestopper (14) Håndtak (isolert grepflate) (15) Låseskrue for tannkranschuck (16) Tannkranschuck (17) SDS-plus-festeskaft for chuck (18) Fremre hylse på den selvspennende chucken (19) Bakre hylse på den selvspennende chucken (20) Universalholder med SDS-plus-festeskaft

A) Optimal ytelse med bordiameter 6-12 mm. Angivelsene gjelder for merkespenning [U] på 230 V. Ved avvikende spenning og på utførelser for bestemte land kan disse angivelsene variere.

Støy-vibrasjonsinformasjon

Støyemisjon målt i henhold til EN IEC 62841-2-6.

Vanlig A-støynivå for elektroverktøyet: lydtrykknivå 94 dB(A); lydeffektnivå 105 dB(A). Usikkerhet K=3 dB.

Bruk hørselvern!

Vibrasjon total (vektorsum av tre retninger) og usikkerhet K fastsatt i henhold til EN IEC 62841-2-6:

Hammerboring i betong: a_n = 14,2 m/s², K = 1,5 m/s². Meisling: a_h = 13,7 m/s², K = 1,5 m/s².

Vibrasjonsnivået og støyemisjonen som er angitt i disse anvisningene er målt i samsvar med en standardisert målemetode og kan brukes til sammenligning av elektroverktøy. Verdiene egner seg også til en foreløpig estimering av vibrasjonsnivået og støyutslippet.

Angitt vibrasjonsnivå og støyutslipp representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået og støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet.

For en nøyaktig vurdering av vibrasjonsnivået og støyutslippet skal det også tas hensyn til de tidene verktøyet er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet betraktelig.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Montering

Før arbeider på elektroverktøyet utføres, må støpselet trekkes ut av stikkontakten.

Ekstrahåndtak

Bruk alltid ekstrahåndtaket (12). Pass alltid på å stramme ekstrahåndtaket godt. Ellers kan du miste kontrollen over elektroverktøyet mens du arbeider.

Svinge ekstrahåndtaket (se bilde A)

Du kan svinge ekstrahåndtaket (12) etter ønske for å få en sikker arbeidsstilling med lav belastning på kroppen.

Drei den nedre delen av ekstrahåndtaket (12) mot urviseren, og sving ekstrahåndtaket (12) til ønsket stilling. Skru deretter den nedre delen på ekstrahåndtaket (12) fast igjen med urviseren. Pass på at strammestroppen til ekstrahåndtaket alltid ligger i sporet for dette på huset.

Til boring uten slag i tre, metall, keramikk og kunststoff, og til skruing, brukes verktøy uten SDS-plus (f.eks. bor med sylindrisk tange). For disse verktøyene trenger du en selvspennende chuck eller en nøkkelchuck.

Skifte chuck

Montere den selvspennende chucken / tannkranschucken (se bilde B)

- Skru SDS-plus-festeskaftet (17) inn i en selvspennende chuck (1)/tannkranschuck (16). Sikre den selvspennende chucken (1)/tannkranschucken (16) med låseskruen (15). Merk at låseskruen har venstregjenger.

Sette inn den selvspennende chucken/tannkranschucken (se bilde B)

Rengjør innstikksenden på SDS-plus-festeskaftet (17), og smør den med litt fett. Sett den selvspennende chucken (1)/tannkranschucken (16) med festeskaftet inn i verktøyholderen mens du dreier til den låses automatisk. Kontroller at den er låst ved å trekke i den selvspennende chucken (1)/tannkranschucken (16).

Ta ut den selvspennende chucken/tannkranschucken

• Skyv låsehylsen (5) bakover, og ta av den selvspennende chucken (1)/tannkranschucken (16).

Verktøyskifte

Støvhetten (4) hindrer at borstøv trenger inn i verktøyfestet under arbeidet. Når verktøyet settes inn, må du passe på at støvhetten (4) ikke skades.

En skadet støvhette må skiftes ut umiddelbart. Det anbefales å overlate utskiftingen til et serviceverksted.

Skifte verktøy (SDS-plus)

Feste SDS-plus-innsatsverktøy (se bilde C)

Med SDS-plus-chucken kan du skifte innsatsverktøy raskt og enkelt uten bruk av ekstra verktøy.

Rengjør innstikksenden på innsatsverktøyet, og smør den med litt fett. Sett innsatsverktøyet i verktøyholderen mens du dreier, helt til det låses automatisk. Kontroller låsingen ved å trekke i verktøyet.

SDS-plus-innsatsverktøyet er fritt bevegelig. Dette er systemrelatert. Det oppstår dermed et rundhetsavvik ved tomgang. Dette har ingen konsekvenser for borehullets nøyaktighet, ettersom boret sentrerer seg selv under boring.

Ta ut SDS-plus-innsatsverktøyet (se bilde D)

• Skyv låsehylsen (5) bakover, og ta ut innsatsverktøyet.

Skifte verktøy: skiftchuck med hurtigkobling

Feste innsatsverktøyet (se bilde E)

Merknad: Bruk ikke verktøy uten SDS-plus til hammerboring eller meisling! Verktøy uten SDS-plus og tilhørende chucker tar skade ved hammerboring og meisling.

• Sett inn den selvspennende chucken (1).

• Hold fast den bakre hylsen (19) til den selvspennende chucken (1), og drei den fremre hylsen (18) mot urviseren til verktøyet kan settes inn. Sett inn verktøyet.
• Hold fast den bakre hylsen til den selvspennende chucken (1), og stram den fremre hylsen hardt for hånd med urviseren til det ikke høres noen slurelyd lenger. Chucken blir da automatisk låst.
• Kontroller at den sitter fast ved å trekke i verktøyet.

Merknad: Hvis verktøyholderen har blitt åpnet til det stoppet, kan en rasling høres når verktøyfestet skrus fast, og verktøyholderen lukkes ikke.

Drei da den fremre hylsen en gang mot pilretningen. Deretter kan verktøyholderen lukkes.

Drei slag-/dreiestoppbryteren (10) til stillingen "Boring".

Ta ut innsatsverktøyet (se bilde F)

• Hold fast den bakre hylsen (19) til den selvspennende chucken. Åpne verktøyholderen ved å dreie den fremre hylsen i pilretningen til verktøyet kan tas ut.

Støv-/sponavsuging

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.

Visse typer støv som eike- eller bokestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk.

• Bruk helst et støvavsug som er egnet for dette materialet.
• Sørg for god ventilasjon av arbeidsplassen. Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. Unngå støv på arbeidsplassen. Støv kan lett antennes.

Støvavsug med GDE 16 Plus/GDE 68 (tilbehør)

For støvavsug kreves en GDE 16 Plus (tilbehør) eller GDE 68 (tilbehør).

Støvsugen må være egnet for materialet som skal bearbeides.

Ved oppsuging av spesielt helsefarlig, kreftfremkallende, eller tørt støv må du bruke en spesialstøvsuger.

For enkel oppsamling av støv uten avsug trenges en støvkappe.

Bruk

Igangsetting

Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på

elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V.

Stilleinndriftsmodus

Med slag-/dreiestoppbryteren (10) velger du driftsmodus for elektroverktøyet.

• For å skifte driftsmodus trykker du på utløserknappen (9) og dreier slag-/dreiestoppbryteren (10) til ønsket stilling, til det høres at den låses. Merknad: Du må bare endre driftsmåte når elektroverktøyet er slått av! Elektroverktøyet kan ellers ta skade.

Stilling for boring uten slag i tre, metall, keramikk og plast, og for skruing

Stillingen Vario-Lock for justering av meiselposisjonen. I denne stillingen låses ikke slag-/dreiestoppbryteren (10).

Stille inn dreieretningen (se bilde G)

Med dreieretningsvelgeren (6) kan du endre dreieretningen til elektroverktøyet. Dette er ikke mulig når av/på-bryteren (8) er trykt inn.

Du må bare aktivere høyre/venstre-bryteren (6) når elektroverktøyet er stanset.

Still alltid verktøyet inn på høyregang ved hammerboring, boring og meisling.

Høyregang: For å bore og skru inn skruer trykker du dreieretningsvelgeren (6) mot venstre til den stopper.

Stille inn turtallet/slagtallet

Du kan regulere turtallet/slagtallet til det innkoblede elektroverktøyet trinnløst, avhengig av hvor langt inn du trykker av/på-bryteren (8).

Et lett trykk på av/på-bryteren (8) gir lavt turtall/slagetall. Turtallet/slagtallet stiger med økende trykk.

Endre meiselstillingen (Vario-Lock)

Du kan låse meiselen i 13 stillinger. Dette gir mulighet til optimal arbeidsstilling.

• Sett meiselen i verktøyholderen. Drei slag-/dreiestoppbryteren (10) til stillingen "Vario-Lock". Drei innsatsverktøyet til ønsket meiselstilling. Drei slag-/dreiestoppbryteren (10) til stillingen "Meisling". Da låses verktøyfestet.
• Still inn høyregang for meisling.

Meisling med låsefunksjon

For å meisle uten stadig å måtte trykke på av/på-bryteren (8), låser du av/på-bryteren i driftsmåten "Meisling".

• For å låse trykker du av/på-bryteren (8) helt inn og trykker samtidig på låseknappen (7).
• For å slå av trykker du en gang til på låseknappen (7).

Merknad: Hvis du skifter til en annen driftsmåte når av/på-bryteren er sperret, slår elektroverktøyet seg av.

Informasjon om bruk

Sett elektroverktøyet bare mot mutteren/skruen når det er slått av. Innsatsverktøy som dreier seg kan skli.

Stille inn boredybden (se bilde H)

Med dybdestopperen (13) kan boredybden X bestemmes.

Trykk på knappen for innstilling av dybdestopperen (11), og sett dybdestopperen i ekstrondtaket (12). Rillene på dybdestopperen (13) må vende ned. Skyv SDS-plus-innsatsverktøyet inn i SDS-plus-verktøyfestet (3) til det stopper. Bevegeligheten til SDS-plus-verktøyet kan ellers føre til feil innstilling av boredybden. Trekk dybdestopperen ut til avstanden mellom spissen på boret og spissen på dybdestopperen tilsvarer den ønskede boredybden X.

Overbelastningskobling

Hvis innsatsverktøyet sitter i klem eller låser seg, avbrytes driften av borspindelen. Hold alltid elektroverktøyet godt fast med begge hender og stå støtt, dette på grunn av kreftene som opptrer. Slå straks av elektroverktøyet og løsne innsatsverktøyet hvis elektroverktøyet blokkeres. Ved innkobling med blokkert boreverktøy oppstår det høye reaksjonsmomenter.

Sette inn skrutrekkerbits (se bilde I)

Sett elektroverktøyet bare mot mutteren/skruen når det er slått av. Innsatsverktøy som dreier seg kan skli.

For å bruke skrutrekkerbits trenger du en universalholder (20) med SDS-plus-festeskaft (tilbehør).

Rengjør innstikksenden på festeskaftet, og smør den med litt fett. Sett universalholderen i verktøyfestet mens du dreier, helt til den låses automatisk.

• Kontroller at universalholderen er låst ved å trekke i den.
• Sett en skrutrekkerbit i universalholderen. Bruk bare skrutrekkerbits som passer til skruehodet.
• For å ta ut universalholderen skyver du låsehylsen (5) bakover og tar universalholderen (20) ut av verktøyfestet.

Service og vedlikehold

Vedlikehold og rengjøring

Før alle arbeider på elektroverktøyet utføres, må støpselet trekkes ut av stikkontakten. Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert.

Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette gjøres av Bosch eller godkjente Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten.

En skadet støvhette må skiftes ut umiddelbart. Det anbefales å overlate utskiftingen til et serviceverksted. Rengjør alltid verktøyholderen (3) etter bruk.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com

Bosch kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.

Elektroverktøy, tilbehør og emballasje skal leveres inn til miljøvennlig gjenvinning.

Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger

kan brukes, samles inn og leveres inn til en miljøvennlig resirkulering.

Ikke-forskiftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helsefarer på grunn av eventuelle farlige stoffer.
