Ürün tipi	Kırıcı/delici
Marka	Bosch
Model	GBH 221 Professional
Anma giren gücü	720 W
Boşta darbe frekansı	0 – 4 800 min⁻¹
Darbe kuvveti (EPTA 05:2016)	2,0 J
Boşta devir sayısı	0 – 2 000 min⁻¹
Takım tutucu	SDS-plus
Maks. delme çapı – Beton	21 mm
Maks. delme çapı – Çelik	13 mm
Maks. delme çapı – Ahşap	30 mm
Ağırlık (EPTA 01:2014)	2,3 kg
Koruma sınıfı	II (çift yalıtım)
Ses basıncı seviyesi	94 dB(A)
Ses gücü seviyesi	105 dB(A)
Titreşim – Betonda delme	14,2 m/s² (K=1,5 m/s²)
Titreşim – Kırma	13,7 m/s² (K=1,5 m/s²)
Çalışma modları	Darbeli delme, darbesiz delme, Vario-Lock, kırma
Hız ayarı	Evet (anahtara basarak)
Dönüş yönü	Sağ / sol
Ek tutamak	Ayarlanabilir (döner)
Derinlik mesnedi	Ayarlanabilir
Emniyet kavraması	Evet
Toz koruma kapağı	Evet
Besleme	Şebeke (230 V)

Sık sorulan sorular - GBH 221 Professional BOSCH

GBH 221'de mandren nasıl değiştirilir?

Mandreni değiştirmek için önce aleti fişten çekin. Verilen SDS-plus adaptörünü (17) kullanın. Adaptörün ucunu temizleyin ve hafifçe yağlayın. Mandreni adaptörle birlikte SDS-plus takım tutucuya çevirerek kilitleme yapana kadar takın. Çıkarmak için kilitleme halkasını (5) geriye itin ve mandreni çıkarın.

Delme derinliği nasıl ayarlanır?

Derinlik mesnedi ayar düğmesine (11) basın ve derinlik mesnedini ek tutamağa (12) yerleştirin. SDS-plus aksesuarını takım tutucuya tamamen itin. Mesnedi, matkap ucu ucu ile mesnet ucu arasındaki mesafe istenen derinliğe karşılık gelene kadar çekin.

Delme sırasında alet sıkışırsa ne yapmalı?

Alet, sıkışma durumunda tahriki kesen bir emniyet kavraması ile donatılmıştır. Aleti hemen kapatın ve aksesuarı gevşetin. Kontrolü kaybetmemek için aleti her zaman iki elinizle sıkıca tutun.

Vario-Lock modu nasıl kullanılır?

Vario-Lock modu, keskini 13 konumda kilitlemeye olanak tanır. Keskini takım tutucuya takın. Dönüş/darbe durdurma seçicisini (10) 'Vario-Lock' konumuna çevirin. Keskini istenen konuma döndürün, ardından kilitlemek için seçiciyi 'kırma' konumuna geri getirin. Kırmak için sağ dönüşü kullanın.

Ne tür aksesuarlar kullanabilirim?

Darbeli delme ve kırma için SDS-plus aksesuarları kullanın. Darbesiz delme (ahşap, metal, seramik) veya vidalama için SDS-plus adaptörlü bir otomatik veya anahtarlı mandren kullanın. Kırma işlemi için asla SDS-plus olmayan aksesuarları kullanmayın.

Toz koruma kapağı nasıl bakım yapılır?

Toz koruma kapağı (4), takım tutucuyu tozdan korur. Hasarlıysa hemen değiştirin. Bu değişimin Bosch yetkili satış sonrası servisi tarafından yapılması önerilir. Her kullanımdan sonra takım tutucuyu temizleyin.

Bu aletin gürültü ve titreşim seviyeleri nedir?

Ses basıncı seviyesi 94 dB(A) ve ses gücü seviyesi 105 dB(A)'dir (belirsizlik K=3 dB). Betonda delme için titreşim 14,2 m/s² ve kırma için 13,7 m/s²'dir (K=1,5 m/s²). Her zaman kulaklık takın.

GBH 221 ile metal delinebilir mi?

Evet, metal delmek için dönüş/darbe durdurma seçicisini (10) darbesiz delme konumuna getirin. Bir metal matkap ucu ile uygun bir mandren kullanın. Çelikte maks. delme çapı 13 mm'dir.

Dönüş yönü nasıl ters çevrilir?

Aletin durduğundan emin olun. Dönüş yönü seçicisini (6) sağ dönüş (delme, kırma) için sola veya sol dönüş (sökme) için sağa itin. Seçiciyi alet çalışırken asla kullanmayın.

GBH 221 için yedek parçalar nereden bulunur?

Yedek parçalar ve patlatılmış görünümler www.bosch-pt.com sitesinde mevcuttur. Yedek parça mağazası üzerinden çevrimiçi sipariş verebilirsiniz. Her türlü talep için Bosch satış sonrası servisine 09 70 82 12 26 (Fransa) numaralı telefondan veya [e-mail] e-posta adresinden ulaşın.

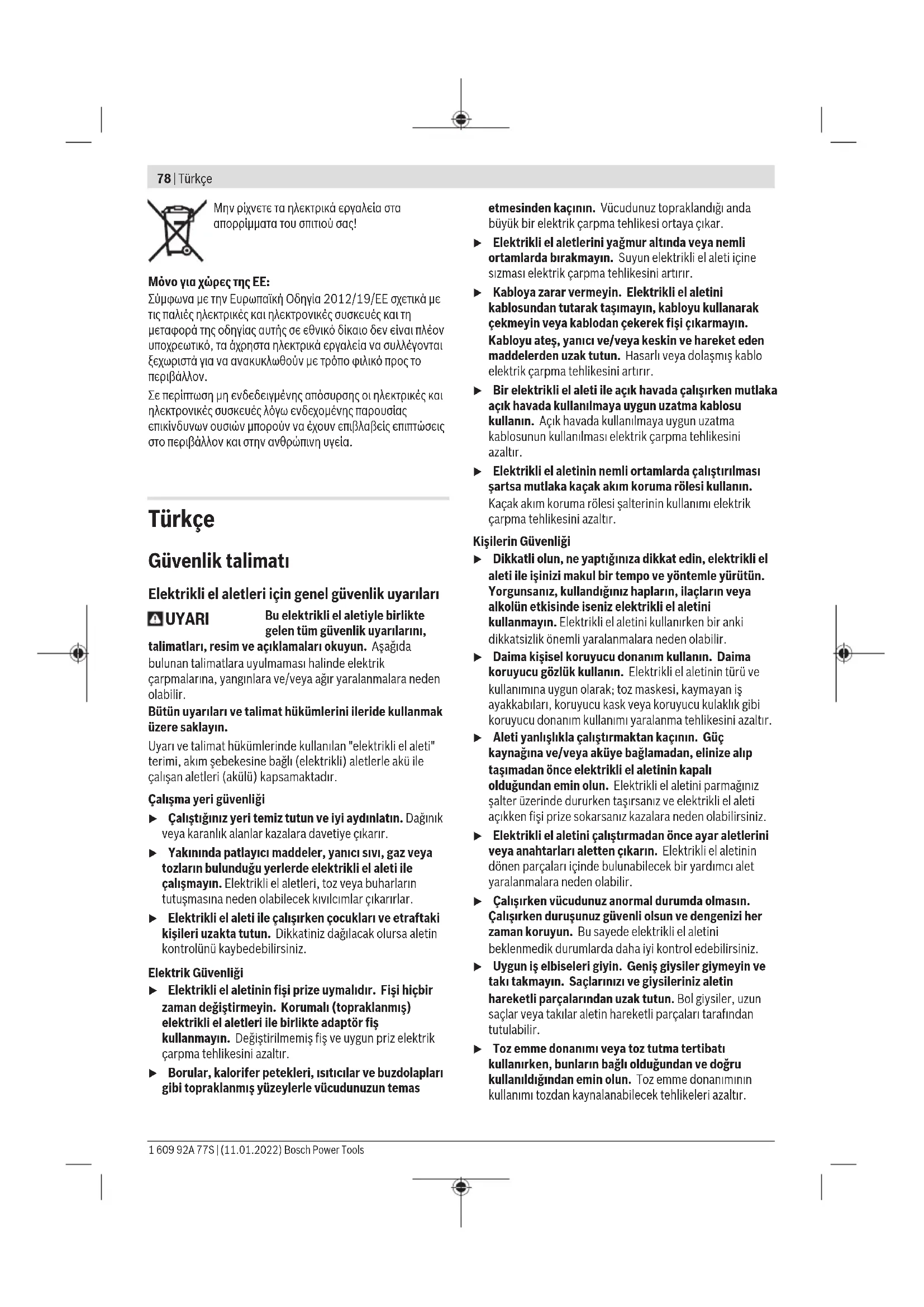

KULLANIM KILAVUZU GBH 221 Professional BOSCH

Bu elektrikli el aletiyle birlikte gelen tüm güvenlik uyarılarını,

talimatları, resim ve açıklamaları okuyun. Aşağıda bulunan talimatlara uyulmaması halinde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olabilir.

Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.

Uyarı ve talimat hükümlerinde kullanılan "elektrikli el aleti" terimi, akım şebekesine bağlı (elektrikli) aletlerle akü ile çalışan aletleri (akülü) kapsamaktadır.

Çalışma yeri güvenliği

Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar. Elektrikli el aleti ile çalışırken çocukları ve etraftaki kişileri uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz.

Elektrik Güvenliği

Elektrikli el aletinin fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Korumalı (topraklanmış) elektrikli el aletleri ile birlikte adaptör kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır. Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle vücudunuzun temas

etmesinden kaçının. Vücudunuz topraklandığında büyük bir elektrik çarpma tehlikesi ortaya çıkar.

Elektrikli el aletlerini yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aleti içine sızması elektrik çarpma tehlikesini artırır. Kabloya zarar vermeyin. Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak çekmeyin veya kablodan çekerek fişi çıkarmayın. Kabloyu ateş, yanıcı ve/veya keskin ve hareket eden maddelerden uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır. Bir elektrikli el aleti ile açık havada çalışırken mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır. Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa mutlaka kaçak akım koruma rölesi kullanın. Kaçak akım koruma rölesi şalterinin kullanımı elektrik çarpma tehlikesini azaltır.

Kişilerin Güvenliği

Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, kullandığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Elektrikli el aletini kullanırken bir anlık dikkatsizlik önemli yaralanmalara neden olabilir. Daima kişisel koruyucu donanım kullanın. Daima koruyucu gözlük kullanın. Elektrikli el aletinin türüne ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azaltır. Aleti yanlışlıkla çalıştırmaktan kaçının. Güç kaynağına ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve elektrikli el aleti açıkken fişi prize sokarsanız kazalara neden olabilirsiniz. Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Elektrikli el aletinin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir. Çalışırken vücudunuz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede elektrikli el aletini beklenmedik durumlarda daha iyi kontrol edebilirsiniz. Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarınızı ve giysilerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir. Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynaklanabilecek tehlikeleri azaltır.

Aletleri sık kullanmanız sebebiyle onlara alışmış olmanız, güvenlik prensiplerine uymanızı önlememelidir. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara yol açabilir.

Elektrikli el aletlerinin kullanımı ve bakımı

Elektrikli el aletini aşırı ölçüde zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışırsınız. Şalteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır. Elektrikli el aletinde bir ayarlama işlemine başlamadan, herhangi bir aksesuarı değiştirirken veya elektrikli el aletini elinizden bırakırken fişi güç kaynağından çekin veya aküyü çıkarın. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler. Kullanılmayan elektrikli el aletlerini; çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir. Elektrikli el aletinizin ve aksesuarlarının bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak çalışmasını engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Elektrikli el aletini kullanmaya başlamadan önce hasarlı parçaları onarın. Birçok iş kazası elektrikli el aletlerine yeterli bakım yapılmamasından kaynaklanır. Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sıkışma tehlikesi daha azdır ve daha iyi kullanım olanağı sağlarlar. Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir. Tutamak ve kavrama yüzeylerini kuru, yağsız ve temiz tutun. Kaygan tutamak ve kavrama yüzeyleri, aletin beklenmeyen durumlarda güvenli şekilde tutulmasını ve kontrol edilmesini engeller.

Servis

Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede elektrikli el aletinin güvenliğini sürekli hale getirirsiniz.

Kırıcı-delici için güvenlik uyarıları

Tüm işlemler için geçerli güvenlik talimatları

Koruyucu kulaklık takın. Gürültüye maruz kalınması işitme kaybına neden olabilir.

El aleti ile birlikte verildiyse ek tutamağı/tutamaklar kullanın. Kontrol kaybı fiziksel yaralanmalara neden olabilir. Bir çalışma sırasında kesme aksesuarının veya tespit elemanının gizli bir kablo tesisatına veya kendi kablosuna temas etme ihtimali varsa elektrikli el aletini izolasyonlu tutamak yüzeylerinden tutun. Kesme aksesuarının ve tespit elemanının "içinden elektrik geçen" bir kabloyla temas etmesi durumunda elektrikli el aletinin metal parçaları "elektriğe" maruz kalabilir ve operatöre elektrik çarpmasına neden olabilir.

Kırıcı-delici ile uzun matkap uçları kullanırken geçerli güvenlik talimatları

Her zaman matkap ucu iş parçasına temas ederken ve düşük hızda delmeye başlayın. Daha yüksek hızlarda, matkap ucunun iş parçasına temas etmeden serbestçe dönmesi, ucun eğilmesine neden olabilir ve fiziksel yaralanmalarla sonuçlanabilir. Uca, fazla olmamak şartıyla, sadece bir hizada baskı uygulayın. Uçlar eğilerek kırılmalara veya kontrol kaybına, fiziksel yaralanmalara neden olabilir.

Ek güvenlik uyarıları

Görünmeyen ikmal hatlarını belirlemek için uygun tarama cihazları kullanın veya yerel tedarik şirketi ile iletişime geçin. Elektrik kablolarıyla temas yanıklara ve elektrik çarpmasına neden olabilir. Bir gaz borusuna hasar vermek patlamaya neden olabilir. Su borularının hasar görmesi maddi zararlara veya elektrik çarpmasına neden olabilir. Elinizden bırakmadan önce elektrikli el aletinin tam olarak durmasını bekleyin. Uç takılabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz. İş parçasını emniyete alın. Bir germe tertibatı veya mengene ile sabitlenen iş parçası elle tutmaya oranla daha güvenli tutulur. Çalıştırdıktan kısa süre sonra uçlara veya yakınındaki muhafaza parçalarına dokunmayın. Bu parçalar çalışma sırasında çok ısınabilir ve yanmalara neden olabilir. Uç, delme sırasında bloke olabilir. Çalışırken elektrikli el aletini iki elinizle sıkıca tutun ve duruşunuzun dengeli ve güvenli olmasına dikkat edin. Aksi takdirde elektrikli el aletinin kontrolünü kaybedebilirsiniz. Keski ile kırma çalışmalarında dikkatli olun. Kırma malzemelerinin yere düşen kırk parçaları etraftaki kişilerin ya da sizin yaralanmanıza neden olabilir. Çalışırken elektrikli el aletini iki elinizle sıkıca tutun ve duruşunuzun güvenli olmasına dikkat edin. Elektrikli el aleti iki elle daha güvenli kullanılır.

Ürün ve performans açıklaması

Bütün güvenlik talimatını ve uyarıları okuyun. Güvenlik talimatlarına ve uyarılara uyulmadığı takdirde elektrik çarpmasına,

yangına ve/veya ciddi yaralanmalara neden olunabilir.

Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat edin.

Usulüne uygun kullanım

Bu elektrikli el aleti; beton, tuğla ve taş malzemede darbeli delme ve hafif kırma işleri için tasarlanmıştır. Bu alet aynı zamanda ahşap, metal, seramik ve plastik malzemede darbesiz delme işlerine de uygundur. Elektronik kontrollü ve sağ/sol dönüşlü elektrikli el aletleri vidalama için de uygundur.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki elektrikli el aleti resmindeki numaralarla aynıdır.

(1) Anahtarsız mandren

(2) SDS plus mandren

(3) SDS plus uç girişi

(4) Tozdan koruma kapağı

(5) Kilitleme kovanı

(6) Dönme yönü değiştirme şalteri

(7) Açma/kapama şalteri sabitleme tuşu

(8) Açma/kapama şalteri

(9) Darbe/dönme stopu şalteri için boa alma düğmesi

(10) Darbe/dönme stopu şalteri

(11) Derinlik mesnedi ayarı için tuş

(12) İlave tutamak (izolasyonlu tutamak yüzeyi)

(13) Derinlik mesnedi

(14) Tutamak (izolasyonlu tutamak yüzeyi)

(15) Anahtarlı mandren emniyet civatası

(16) Anahtarlı mandren

(17) Mandren için SDS plus giriş şaftı

(18) Anahtarsız mandren ön kovanı

(19) Anahtarsız mandren arka kovanı

(20) SDS plus giriş şaftı alan universal tutucu

a) Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.

Teknik veriler

Kırıcı-delici GBH 2-21

Malzeme numarasi	3611BA60..
Girgis Güçü W 720
Darbe sayi min	1	0-4800
Tek darbe erjisi EPTA-Procedure 05:2016'ya uygundur	J 2,0
Bostaki devir sayi min	1	0-2000
Uç girişi SDS plus
Maks. delme çapi

Kırıcı-delici GBH 2-21

-Beton®	mm 21
- Çelik mm 13
-Ahçap mm 30
Ağırkıng EPTA-Procedure 01:2014 uyarıncı	kg 2,3
Korum alanifi		#/##

A) 6-12 mm delme çapı ile optimum performans

Veriler 230 V'luk bir ana gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir.

Gürültü/Titreşim bilgisi

Gürültü emisyon değerleri EN IEC 62841-2-6 uyarınca belirlenmektedir.

Elektrikli el aletinin A ağırlıklı gürültü seviyesi tipik olarak: Ses basıncı seviyesi 94 dB(A); ses gücü seviyesi 105 dB(A). Tolerans K = 3 dB.

Kulak koruması kullanın!

Toplam titreşim değerleri a_h (üç yönün vektör toplamı) ve tolerans K EN IEC 62841-2-6 uyarınca belirlenmektedir: Betonda darbeli delme: a_h = 14,2m / sn²,K = 1,5m / sn² , Kırma: a_h = 13,7m / sn²,K = 1,5m / sn² ,

Bu talimatta belirtilen titreşim seviyesi ve gürültü emisyon değeri standartlaştırılmış ölçme yöntemine göre belirlenmiştir ve elektrikli el aletlerinin birbirleri ile karşılaştırılmasında kullanılabilir. Bu değerler aynı zamanda titreşim ve gürültü emisyonunun önceden tahmin edilmesine de uygundur.

Belirtilen titreşim seviyesi ve gürültü emisyon değeri elektrikli el aletinin esas kullanımını temsil etmektedir. Ancak elektrikli el aleti farklı uçlar veya yetersiz bakımla kullanılacak olursa, titreşim seviyesi ve gürültü emisyonu farklılık gösterebilir. Bu da titreşim ve gürültü emisyonunu bütün kullanım süresince önemli ölçüde artırabilir.

Titreşim ve gürültü emisyonunun tam olarak tahmin edilebilmesi için, aletin kapalı olduğu veya açık ancak kullanımda olmadığı sürelerin de dikkate alınması gerekir. Bu, titreşim ve gürültü emisyonunu bütün çalışma süresinde önemli ölçüde düşürebilir.

Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi.

Montaj

Elektrikli alette bir çalışma yapmadan önce her defasında fişi prizden çekin.

İlave tutamak

Elektrikli aletinizi sadece ilave tutamakla (12) kullanın. ▶ İlave tutamağın her zaman sıkıca sıkıldığından emin olun. Aksi takdirde çalışma sırasında elektrikli el aletinin kontrolünü kaybedebilirsiniz.

İlave tutamağın döndürülmesi (bkz. Resim A)

Güvenli ve yorulmadan çalışma tutuşu sağlamak üzere ilave tutamağı (12) istediğiniz konuma döndürebilirsiniz.

• İlave tutamağın (12) alt tutma parçasını saat yönünün tersine çevirin ve ilave tutamağı (12) istediğiniz pozisyona getirin. Sonra ilave tutamağın alt tutamak parçasını (12) saat yönünde tekrar döndürün. İlave tutamak germe bandının gövdedeki bu amaca yönelik oluğun içinde olduğundan emin olun.

Mandren ve uç seçimi

Darbeli delme ve keskileme için SDS-plus mandrenine takılabilen SDS-plus uçlar gereklidir.

Ahşap, metal, seramik ve plastik malzemede darbesiz delme ile vidalama işlerinde SDS-plus'suz uçlar (örneğin silindir saplı uçlar) kullanılır. Bu uçlar için anahtarsız mandren veya anahtarlı mandrene ihtiyacınız vardır.

Mandrenin değiştirilmesi

Anahtarsız mandrenin/anahtarlı mandrenin montajı

• SDS-plus giriş saplını (17) bir anahtarsız mandrene (1)/anahtarlı mandrene (16) vidalayın. Anahtarsız mandreni (1)/anahtarlı mandreni (16) emniyet civatası (15) ile emniyete alın. Emniyet civatasının sola dönüşlü olmasına dikkat edin.

Anahtarsız mandrenin/anahtarlı mandrenin takılması (bkz. Resim B)

• SDS plus giriş şaftının (17) takma tarafını temizleyin ve hafifçe gresleyin.

Anahtarsız mandreni (1)/anahtarlı mandreni (16) kendiliğinden kilitlenme yapıncaya kadar giriş şaftını döndürerek uç girişine yerleştirin.

Anahtarsız mandreni (1)/anahtarlı mandreni (16) çekerek kilidin tam oturup oturmadığını kontrol edin.

Anahtarsız mandrenin/anahtarlı mandrenin çıkarılması

• Kilitleme kovanını (5) arkaya doğru itin ve anahtarsız mandreni (1)/anahtarlı mandreni (16) çıkarın.

Uç değiştirme

Tozdan koruma kapağı (4) çalışma esnasında matkap tozunun uç girişine sızmasını büyük ölçüde önler. Ucu takarken tozdan koruma kapağının (4) hasar görmemesine dikkat edin.

Hasar gören tozdan koruma kapağını hemen değiştirin. Yenisini müşteri hizmetlerinden temin etmeniz önerilir.

Uç değişimi (SDS plus)

SDS-plus uçun takılması (bkz. Resim C)

SDS-plus mandren ile ucu herhangi ek bir alet kullanmadan basit ve rahat biçimde değiştirebilirsiniz.

Ucun takma tarafını temizleyin ve hafifçe gresleyin. - Ucu kendi kendine kilitlenene kadar döndürerek uç girişine yerleştirin.

• Ucu çekerek kilitlemenin tam olarak olup olmadığını kontrol edin.

SDS-plus uç sistemi sayesinde rahatça hareket ettirilebilir.

Bu nedenle rölantide bir dönüş sapması oluşur. Bu, deliğin hassasiyetini etkilemez, çünkü matkap ucu delme sırasında kendi kendini merkezler.

SDS-plus ucun çıkarılması (bkz. Resim D)

-Kilitleme kovanını (5) arkaya doğru itin ve ucu çıkarın.

Uç değiştirme anahtarsız değiştirilebilir mandren

Ucun takılması (bkz. Resim E)

Bilgi: SDS-plus'sız uçları darbeli delme veya kırma için kullanmayın! SDS-plus'sız uçlar ve mandreniniz darbeli delme ve kırma işlerinde hasar görür.

-Anahtarsız mandreni (1) takın.

• Arka kovanı (19) anahtarsız mandrende (1) sıkı tutun ve ön kovanı (18) uç takılıncaya kadar saat yönünün tersine çevirin. Aleti takın.

-Anahtarsız mandrenin (1) arka kovanını sıkı tutun ve ön kovanı kavrama sesi duyuluncaya kadar elinizle güçlü biçimde çevirin. Bu durumda mandren otomatik olarak kilitlenir.

-Ucun yerine sıkıca oturup oturmadığını kontrol edin.

Not: Uç girişi dayanak noktasına kadar açılırsa, uç girişini döndürerek takma sırasında bir kilitlenme sesi duyulur ve uç girişi kapanmaz.

Bu durumda ön kovanı bir kez ok yönünün tersine çevirin. Böylece uç girişi kapatılır.

Darbe/dönme stopunu (10) "Delme" pozisyonuna çevirin.

Ucun çıkarılması (bkz. Resim F)

-Anahtarsız mandrenin arka kovanını (19) sıkı tutun. Ön kovanı ok yönüne çevirerek uç girişini uç alınacak ölçüde açın.

Toz ve talaş emme

Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çıkan tozlar sağlığa zararlı olabilir. Bu tozlara temas etmek veya bu tozları solumak alerjik reaksiyonlara ve/veya kullanıcının veya yakınındaki kişilerin solunum yollarındaki hastalıklara neden olabilir.

Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sahiptir, özellikle de ahşap işleme sanayinde kullanılan katkı maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte.

Asbest içeren malzemeler sadece uzmanlar tarafından işlenmelidir.

- Mümkün olduğunca işlediğiniz malzemeye uygun bir toz emme tertibatı kullanın.

• Çalışma yerinizi iyi bir biçimde havalandırın.

- P2 filtre sınıfı filtre takılı solunum maskesi kullanmanızı tavsiye ederiz.

İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun.

Çalıştığınız yerde toz birikmemesine dikkat edin.

Tozlar kolayca alevlenebilir.

GDE 16 Plus/GDE 68 (aksesuar) ile toz emme

Toz emme işlemi için bir GDE 16 Plus (aksesuar) veya bir GDE 68 (aksesuar) gereklidir.

Toz emme makinesi işlenen malzemeye uygun olmalıdır. Özellikle sağlığa zararlı, kanserojen veya kuru tozları vakumlamak için özel elektrik süpürgesi (sanayi tipi elektrik süpürgesi) kullanın.

Toz emme işlemi olmadan kolay toz toplama için bir toz toplama kapağı gereklidir.

İşletim

Çalıştırma

Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi elektrikli el aletinin tip etiketinde belirtilen gerilimle aynı olmalıdır. 230V ile işaretlenmiş elektrikli el aletleri 220V ile de çalıştırılabilir.

İşletim türünün ayarlanması

Darbe/dönme stop şalteri (10) ile elektrikli el aletinin çalışma modunu seçerek ayarlayın.

• Çalışma modunu değiştirmek için kilit açma tuşuna (9) basın ve darbe/dönme stop şalterini (10) duyulur biçimde yerine oturana kadar istediğiniz pozisyona döndürün.

Not: İşletim türünü sadece elektrikli el aleti kapalı iken değiştirin! Aksi takdirde elektrikli el aleti hasar görebilir.

Betonda veya taşta darbeli delme pozisyonu

Ahşap, metal, seramik ve plastikte darbesiz delme ve vidalama pozisyonu

Keski pozisyonunu ayarlamak için Vario-Lock pozisyonu

Bu pozisyonda darbe/dönme stop şalteri (10) yerine oturmaz.

Kırma pozisyonu

Dönme yönünün ayarlanması (bkz. Resim G)

Dönme yönü değiştirme şalteri (6) ile elektrikli el aletinin dönme yönünü değiştirebilirsiniz. Ancak açma/kapama şalteri (8) basılı durumda ise bu mümkün değildir.

Dönme yönü değiştirme şalterini (6) sadece elektrikli el aleti dururken kullanın.

Darbeli delme, delme ve kırma için dönme yönünü her zaman sağa dönüş olarak ayarlayın.

• Sağa dönüş: Delmek ve vidaları takmak için DÖNME YÖNÜ DEĞİŞTİRME şalterini (6) sonuna kadar sola itin.

Sola dönüş: Vidaları sökmek veya çıkarmak için dönme yönü değiştirme şalterini (6) sonuna kadar sağa itin.

Açma/kapama

Enerjiden tasarruf etmek için elektrikli el aletini sadece kullandığınızda açın.

Elektrikli el aletini açmak için açma/kapama şalterine (8) basın. Açma/kapama şalterini (8) kilitlemek için şalteri basılı tutun ve sabitleme tuşuna (7) basın. Elektrikli el aletini kapatmak için açma/kapama şalterini (8) bırakın. Açma/kapama şalteri (8) kilitli iken önce şaltere basın ve sonra bırakın.

Devir sayısının/darbe sayısının ayarlanması

Çalışmakta olan elektrikli el aletinin devir sayısını/darbe sayısını açma/kapama şalterine (8) bastığınız ölçüde kademesiz olarak ayarlayabilirsiniz.

Açma/kapama şalterine (8) hafifçe basmak düşük devir sayısına/darbe sayısına neden olur. Bastırma kuvveti artınca devir sayısı/darbe sayısı da yükselir.

Keski pozisyonunun değiştirilmesi (Vario-Lock)

Keskiyi 13 konuma kilitleyebilirsiniz. Böylece optimum çalışma pozisyonuna ayarlayabilirsiniz.

Kırma ucunu girişine yerleştirin. Darbe/dönme stop şalterini (10) "Vario-Lock" pozisyonuna çevirin. Ucu istediğiniz keski konumuna çevirin. Darbe/dönme stop şalterini (10) "Kırma" pozisyonuna çevirin. Uç girişi kilitlenir. Kırma için dönme yönünü sağa dönüş olarak ayarlayın.

Kilitleme fonksiyonu ile kırma

Açma/kapama şalterine (8) sürekli olarak basmadan uzun bir süre boyunca kırma işlemi için "Kırma" işletim türünde açma/kapama şalterini kilitleyin.

• Kilitlemek için açma/kapama şalterini (8) dayanak noktasına kadar bastırın ve aynı zamanda sabitleme tuşuna (7) basın. Kapatmak için sabitleme tuşuna (7) yeniden basın.

Not: Açma/kapama şalteri kilitliyken böyle bir işletim türüne geçerseniz elektrikli el aleti açılır.

Çalışırken dikkat edilecek hususlar

Elektrikli el aletini sadece kapalı durumda somunlara/vidalara yerleştirin. Dönmekte olan uçlar kayabilir.

Delme derinliğinin ayarlanması (bkz. Resim H)

Derinlik mesnedi (13) ile istenen delme derinliği X belirlenebilir.

• Derinlik mesnedi ayar tuşuna (11) basın ve derinlik mesnedini ilave tutamağa (12) takın. Derinlik mesnedi (13) üzerindeki oluklu kılıf aşağıya bakmalıdır.
• SDS-plus ucu sonuna kadar SDS-plus uç girişine (3) itin. Aksi takdirde SDS-plus ucun hareketliliği delme derinliğinin yanlış ayarına neden olabilir.
• Derinlik mesnedini, matkap ucu ile derinlik mesnedi ucu arasındaki mesafe istenen delme derinliğine X denk olana kadar dışarı çekin.

Aşırı yük debriyajı

Uç takılır veya sıkışırsa, mil boynunun tahriki kesilir. Ortaya çıkan kuvvetler nedeniyle elektrikli el aletini her zaman iki elinizle sabit bir konumda tutun. Elektrikli el aleti bloke olursa elektrikli el aletini kapatın ve ucu çıkarın. Uç bloke durumda iken alet açılacak olursa yüksek reaksiyon momentleri ortaya çıkar.

Vidalama uçlarının takılması (bkz. Resim I)

Elektrikli el aletini sadece kapalı durumda somunlara/vidalara yerleştirin. Dönmekte olan uçlar kayabilir. Vidalama uçlarının kullanılması için SDS-plus giriş şaftını (aksesuar) alan bir universal tutucu (20) gereklidir. Giriş şaftının takma ucunu temizleyin ve hafifçe yağlayın. Universal tutucuyu, kendi kendine kilitlenene kadar döndürerek uç girişine yerleştirin. Universal tutucuyu çekerek kilidin tam oturup oturmadığını kontrol edin. Universal tutucuya bir vidalama ucu oturtun. Sadece vida başına uygun vidalama ucu kullanın. Universal tutucunun çıkarılması için kilitleme kovanını (5) arkaya doğru itin ve universal tutucuyu (20) uç girişinden çıkarın.

Bakım ve servis

Bakım ve temizlik

Elektrikli el aletinde bir çalışma yapmadan önce her defasında fişi prizden çekin. İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma aralıklarını temiz tutun.

Bağlantı kablosunun değiştirilmesi gerekli ise, güvenlik nedenlerinden dolayı bu tertibat Bosch'dan veya Bosch elektrikli el aletleri yetkili servisinden temin edilmelidir.

Hasar gören tozdan koruma kapağını hemen değiştirin. Yenisini müşteri hizmetlerinden temin etmeniz önerilir. - Uç girişini (3) her kullanımdan sonra temizleyin.

Müşteri servisi ve uygulama danışmanlığı

Müşteri servisleri ürününüzün onarımı ve bakımı ile yedek parçalarına ilişkin sorularınızı yanıtlandırır. Tehlike işaretlerini ve yedek parçalara ilişkin bilgileri şu sayfada da bulabilirsiniz: www.bosch-pt.com

Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları hakkındaki sorularınızda size memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarasını mutlaka belirtin.

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 7 yıl hazır tutar.

Türkçe

Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti.

Tersane cd. Zencefil Sok. No:6 Karaköy

Beyoğlu / İstanbul

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Bağrıaçıklar Oto Elektrik

Motorlu Sanayi Çarşısı Doğruer Sk. No:9

Selçuklu/Konya

Tel.: [phone]

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Akgül Motor Bobinaj San. Ve Tic. Ltd. Şti

Alaaddinbey Mahallesi 637. Sokak No:48/C

Nilüfer / Bursa

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kocasinan / KAYSERİ

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Canik / Samsun

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti.

10021 Sok. No: 11 AOSB

Çiğli / İzmir

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi ve Ticaret Ltd. Şti.

Karaağaç Mah. Sümerbank Cad. No:18/4

Merkez / Erzincan

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Bosch Sanayi ve Ticaret A.Ş.

Elektrikli El Aletleri

Aydınevler Mah. İnönü Cad. No: 20

Küçükyalı Ofis Park A Blok

34854 Maltepe-İstanbul

Tel.: [phone]

84 Polski

Faks: [phone]

E-posta: [e-mail]

www.bosch.com.tr

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No:48/29 İskitler

Ulus / Ankara

Tel: [phone]

Tel: [phone]

Faks: [phone]

E-posta: [e-mail]

Czum Bobinaj

Kuşget San. Sit. A Blok 11 Nolu Cd. No:49/A

Şehitkamil/Gaziantep

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Onarım Bobinaj

Raif Paşa Caddesi Çay Mahallesi No:67

İskenderun / HATAY

Tel.: [phone]

E-posta: [e-mail]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Murat Paşa / Antalya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Gunsah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San.

ve Tic. Ltd. Şti.

Beylikdüzü Sanayi Sitesi No: 210

Beylikdüzü / İstanbul

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Sezmen Bobinaj Elektrikli El Aletleri İmalatı San. ve Tic. Ltd.

Şti.

Ege İş Merkezi 1201/4 Sok. No: 4/B

Yenişehir / İzmir

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Üstündağ Bobinaj ve Soğutma Sanayi

Nusretiye Mah. Boyacılar Aralığı No: 9

Çorlu / Tekirdağ

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

IŞIKLAR ELEKTRİK BOBAJ

Karasoku Mahallesi 28028. Sokak No:20/A

Merkez/ADANA

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Diğer servis adreslerini şurada bulabilirsiniz:

Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine gönderilmelidir.

Elektrikli aletlerinizi evsel çöplerin içine atmayın!

Sadece AB ülkeleri için:

Eski elektrikli el aletleri ve elektronik aletlere ilişkin 2012/19/EU sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hukuklarına uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderilmek zorundadır.

Atık elektrikli ve elektronik ekipmanlar uygun şekilde imha edilmezse olası tehlikeli maddelerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkileri olabilir.

1(16) gogolai w/1Sgllogilpblaiu 5jIuljagb.0sJcawSosd .gwhgJsgaJgdaLjoJusJg aW/1)Sglogil pblai wJuswS lJg 5iS Uis (16)gogolai

gao poa daw/ogil poai daw juolpoa g auiyacdu (5) 0sis Jg -J1j(16)gao poaiw/(1)logi

jIjI jg

jucg jgjgl4)jucg jgjblabw g yj 0oacg jgl jlc jnl jjl oys j sls dio .sic jdl jol pikim .sis g sgl .sinu (4)jucg g jglbna

JJJg gJg Js CbBLo sKs duogj. dSgC JgJyUwI UgO JooLgAsuWgJ JlsIgUso . pJl (ugj j uu clo

(SDS-plus) 1jI u

ygsaSds)SDS-plus jj1sJ (C
