KULLANIM KILAVUZU GDE 28 D Professional BOSCH

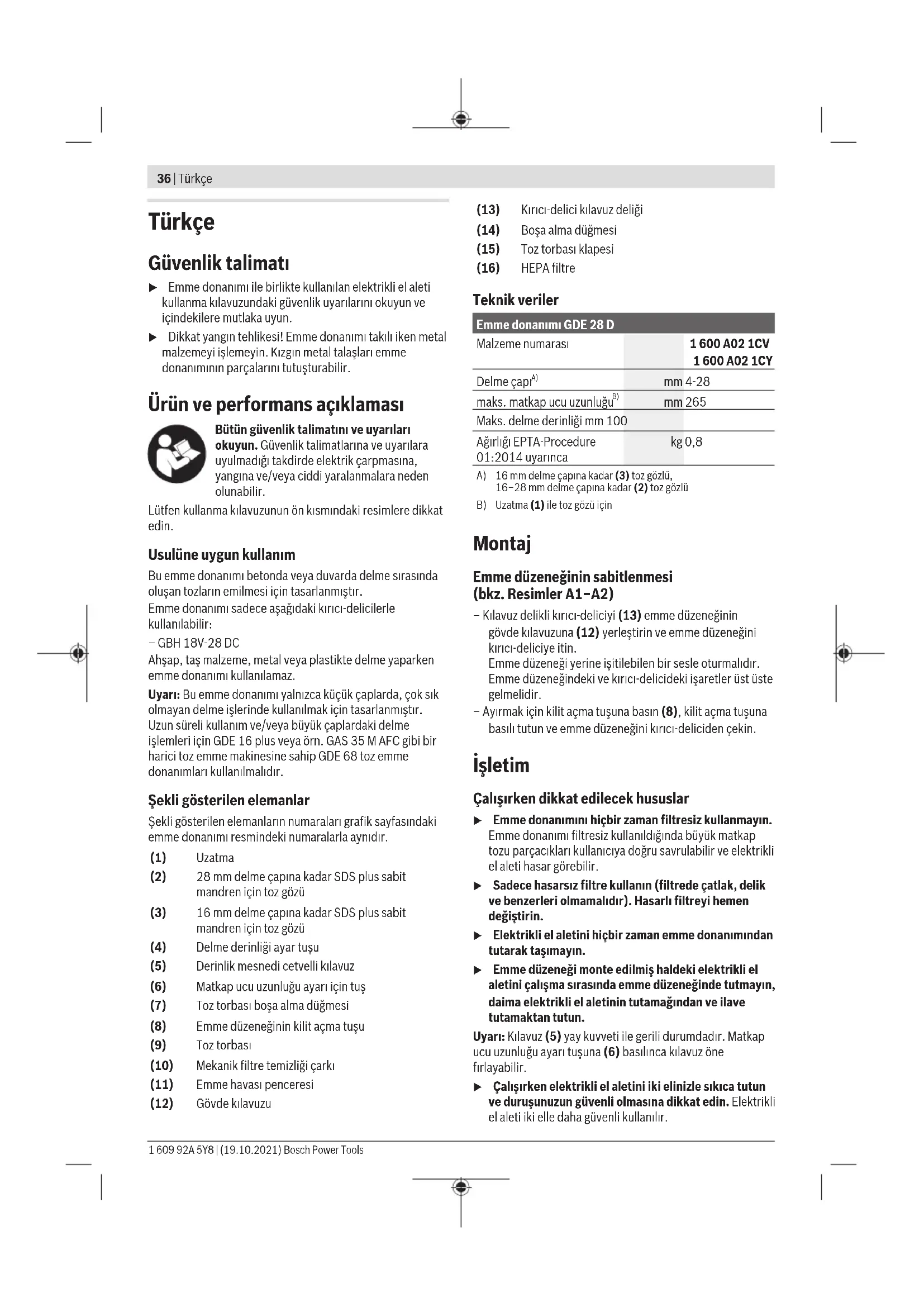

Η διάταξη αναρρόφησης, οι μπαταρίες, τα εξαρτήματα και οι συσκευασίες πρέπει να παραδίδονται σε μια φιλική προς το περιβάλλον ανακύκλωση. Bosch Power Tools 1 609 92A 5Y8 | (19.10.2021)36 | Türkçe Türkçe Güvenlik talimatı u Emme donanımı ile birlikte kullanılan elektrikli el aleti kullanma kılavuzundaki güvenlik uyarılarını okuyun ve içindekilere mutlaka uyun. u Dikkat yangın tehlikesi! Emme donanımı takılı iken metal malzemeyi işlemeyin. Kızgın metal talaşları emme donanımının parçalarını tutuşturabilir. Ürün ve performans açıklaması Bütün güvenlik talimatını ve uyarıları okuyun. Güvenlik talimatlarına ve uyarılara uyulmadığı takdirde elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olunabilir. Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat edin. Usulüne uygun kullanım Bu emme donanımı betonda veya duvarda delme sırasında oluşan tozların emilmesi için tasarlanmıştır. Emme donanımı sadece aşağıdaki kırıcı-delicilerle kullanılabilir:

Ahşap, taş malzeme, metal veya plastikte delme yaparken emme donanımı kullanılamaz. Uyarı: Bu emme donanımı yalnızca küçük çaplarda, çok sık olmayan delme işlerinde kullanılmak için tasarlanmıştır. Uzun süreli kullanım ve/veya büyük çaplardaki delme işlemleri için GDE16 plus veya örn.GAS35MAFC gibi bir harici toz emme makinesine sahip GDE68 toz emme donanımları kullanılmalıdır. Şekli gösterilen elemanlar Şekli gösterilen elemanların numaraları grafik sayfasındaki emme donanımı resmindeki numaralarla aynıdır. (1) Uzatma (2) 28mm delme çapına kadar SDS plus sabit mandren için toz gözü (3) 16mm delme çapına kadar SDS plus sabit mandren için toz gözü (4) Delme derinliği ayar tuşu (5) Derinlik mesnedi cetvelli kılavuz (6) Matkap ucu uzunluğu ayarı için tuş (7) Toz torbası boşa alma düğmesi (8) Emme düzeneğinin kilit açma tuşu (9) Toz torbası (10) Mekanik filtre temizliği çarkı (11) Emme havası penceresi (12) Gövde kılavuzu (13) Kırıcı-delici kılavuz deliği (14) Boşa alma düğmesi (15) Toz torbası klapesi (16) HEPA filtre Teknik veriler Emme donanımı GDE 28 D Malzeme numarası 1 600 A02 1CV 1 600 A02 1CY Delme çapı

mm 265 Maks. delme derinliği mm 100 Ağırlığı EPTA-Procedure 01:2014 uyarınca kg 0,8

16mm delme çapına kadar(3) toz gözlü, 16−28mm delme çapına kadar(2) toz gözlü

Uzatma(1) ile toz gözü için Montaj Emme düzeneğinin sabitlenmesi (bkz.ResimlerA1−A2) – Kılavuz delikli kırıcı-deliciyi(13) emme düzeneğinin gövde kılavuzuna(12) yerleştirin ve emme düzeneğini kırıcı-deliciye itin. Emme düzeneği yerine işitilebilen bir sesle oturmalıdır. Emme düzeneğindeki ve kırıcı-delicideki işaretler üst üste gelmelidir. – Ayırmak için kilit açma tuşuna basın(8), kilit açma tuşuna basılı tutun ve emme düzeneğini kırıcı-deliciden çekin. İşletim Çalışırken dikkat edilecek hususlar u Emme donanımını hiçbir zaman filtresiz kullanmayın. Emme donanımı filtresiz kullanıldığında büyük matkap tozu parçacıkları kullanıcıya doğru savrulabilir ve elektrikli el aleti hasar görebilir. u Sadece hasarsız filtre kullanın (filtrede çatlak, delik ve benzerleri olmamalıdır). Hasarlı filtreyi hemen değiştirin. u Elektrikli el aletini hiçbir zaman emme donanımından tutarak taşımayın. u Emme düzeneği monte edilmiş haldeki elektrikli el aletini çalışma sırasında emme düzeneğinde tutmayın, daima elektrikli el aletinin tutamağından ve ilave tutamaktan tutun. Uyarı: Kılavuz (5) yay kuvveti ile gerili durumdadır. Matkap ucu uzunluğu ayarı tuşuna (6) basılınca kılavuz öne fırlayabilir. u Çalışırken elektrikli el aletini iki elinizle sıkıca tutun ve duruşunuzun güvenli olmasına dikkat edin. Elektrikli el aleti iki elle daha güvenli kullanılır. 1 609 92A 5Y8 | (19.10.2021) Bosch Power ToolsTürkçe | 37 Matkap ucunun takılması/çıkarılması (bkz. Resim B) – Matkap ucu uzunluğu ayar tuşuna (6) basın ve kılavuzu (5) sonuna kadar dışarı çekin. – Tuşu (6) tekrar bırakın. – Matkap ucunu arka taraftan (3) toz gözünden itin ve sonra elektrikli el aletinizin kullanma talimatında belirtildiği gibi mandrene takın. – Matkap ucunu çıkarmadan önce tuşa (6) tekrar basın ve kılavuzu (5) sonuna kadar dışarı çekin. Kılavuz uzunluğunun ayarlanması (bkz. Resim C) Temiz bir emme yaptırmak ve derinlik mesnedini doğru ayarlamak için kılavuz (5) matkap ucu toz gözü /(3) ile aynı hizaya gelecek biçimde ayarlanmalıdır. – İstediğiniz matkap ucunu mandrenin uç girişine yerleştirin. – Tuşa (6) basın ve aynı anda kılavuzu (5) matkap ucu uzunluğuna uygun olarak ayarlayın. – Tuşu (6) tekrar bırakın. Uyarı: Emme donanımını saklamak için tuşa (6) basın ve kılavuzu (5) sonuna kadar dışarı çekin. Bu sayede kılavuzun yayına binen kuvvet kalkar ve yayın kullanım ömrü uzar. Delme derinliğinin ayarlanması (bkz. Resim D) Derinlik mesnedi ayar tuşu (4) ile istenen delik derinliğiX belirlenebilir. – Tuşa (4) basın ve tuşu kılavuz (5) üzerine, resimde gösterilen mesafeX istediğiniz delik derinliğine eşit oluncaya kadar itin. – Tuşu (4) tekrar bırakın. Toz gözünün ve uzatmanın monte edilmesi (bkz.ResimE) Delme çapına göre toz gözü(3)/(2) değiştirilmelidir: – 4−16mm çaplı delikler için toz gözü(3) – 16−28mm çaplı delikler için toz gözü(2) Ayrıca toz gözünü, duvara temas yüzeyi aşınma belirtileri gösterdiğinde ve toz emme esnasında toz emme fırçasından kaçtığında da değiştirmeniz gerekir. Toz gözünün çıkarılması: – Kilitleme açma tuşuna(14) basın ve toz gözünü yukarı doğru tutucu düzeneğinden çekerek çıkarın. Toz gözünün takılması: – Tutucu düzeneği üzerindeki yeni toz gözünü, kilit açma tuşu(14) sesi duyulacak şekilde yerine oturana kadar brakete itin. Toplam 165−265mm uzunluğunda bir matkap ucu kullanıyorsanız uzatma (1) gerekir. – Uzatmayı (1) toz gözünün montajına/çıkarılmasına göre takın ve çıkarın. Mekanik filtre temizliği Emme düzeneği, HEPA filtreyi(16) yapışan tozlardan arındıran mekanik filtre temizliği ile donatılmıştır. Mekanik filtre temizliğini düzenli olarak çalıştırın. Böylece HEPA filtre temizlenir, bu sayede sabit hava akımı ve sabit emme gücü mümkün olur. – Mekanik filtre temizliği çarkını(10) en az üç kez klik sesi gelene kadar saat yönünde döndürün. Toz torbasının boşaltılması (bkz.ResimlerF1−F5) Uyarı: Toz torbasının bakımı ve temizliği esnasında bir toz maskesi kullanın. Optimum emme performansı elde edebilmek için düzenli olarak ve çalışmanız sona erdiğinde toz torbasını(9) boşaltın. Kontrol penceresinden bakarak toz torbasının doluluk seviyesini kontrol edebilirsiniz. – Emme düzenekli elektrikli el aletini yatay tutun ve elektrikli el aletini birkaç saniyeliğine açın. Bu sayede emme kanalında kalan toz, toz torbasına(9) emilir. – Kilit açma tuşuna(7) basın ve toz torbasını(9) emme düzeneğinden döndürerek çıkarın. – Kapağı(15) filtreyi(16) örtene kadar açın. – Toz torbasını(9) uygun bir atık haznesine boşaltın. – Gerekirse HEPA filtreyi(16) toz torbasından çıkarın ve dikkatli bir şekilde çırpın ya da filtre lamellerini yumuşak bir fırça ile fırçalayın. HEPA filtreyi tekrar toz torbasına yerleştirin. Not: HEPA filtreyi basınçlı hava püskürterek temizlemeyin. – Akabinde kapağı kapatın(15). – Toz torbasını emme düzeneğinin mafsalına koyun ve toz torbasını kilit açma tuşu(7) sesli bir şekilde yerine oturana kadar döndürün. – Mekanik filtre temizliği gerçekleştirin. Bakım ve servis Bakım ve temizlik u Elektrikli el aletinde bir çalışma yapmadan önce (örneğin bakım, uç değiştirme vb.), aleti taşırken ve saklarken her defasında aküyü elektrikli el aletinden çıkarın.Aletin açma/kapama şalterine yanlışlıkla basıldığında yaralanmalar ortaya çıkabilir. u Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin. Bosch Power Tools 1 609 92A 5Y8 | (19.10.2021)38 | Türkçe u İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma aralıklarını temiz tutun. Akü artık çalışmıyorsa lütfen Bosch elektrikli el aletleri için yetkili servis ile iletişime geçin. Bağlantı kablosunun değiştirilmesi gerekli ise, güvenlik nedenlerinden dolayı bu tertibat Bosch'den veya Bosch elektrikli el aletleri yetkili servisinden temin edilmelidir. – Emme donanımını kuru, yumuşak bir bezle temizleyin. Müşteri servisi ve uygulama danışmanlığı Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Tehlike işaretlerini ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz: www.bosch-pt.com Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarasını mutlaka belirtin. Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 7 yıl hazır tutar. Türkçe Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti. Tersane cd. Zencefil Sok.No:6 Karaköy Beyoğlu / İstanbul Tel.: +90 212 2974320 Fax: +90 212 2507200 E-mail: info@marmarabps.com Bağrıaçıklar Oto Elektrik Motorlu Sanayi Çarşısı Doğruer Sk. No:9 Selçuklu / Konya Tel.: +90 332 2354576 Tel.: +90 332 2331952 Fax: +90 332 2363492 E-mail: bagriaciklarotoelektrik@gmail.com Akgül Motor Bobinaj San. Ve Tİc. Ltd. Şti Alaaddinbey Mahallesi 637. Sokak No:48/C Nilüfer / Bursa Tel.: +902244435424 Fax: +902242710086 E-mail: info@akgulbobinaj.com Ankaralı Elektrik Eski Sanayi Bölgesi 3. Cad. No: 43 Kocasinan / KAYSERİ Tel.: +90 352 3364216 Tel.: +90 352 3206241 Fax: +90 352 3206242 E-mail: gunay@ankarali.com.tr Asal Bobinaj Eski Sanayi Sitesi Barbaros Cad. No: 24/C Canik / Samsun Tel.: +90 362 2289090 Fax: +90 362 2289090 E-mail: bpsasalbobinaj@hotmail.com Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti. 10021 Sok. No: 11 AOSB Çiğli / İzmir Tel.: +90232 3768074 Fax: +90 232 3768075 E-mail: boschservis@aygem.com.tr Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi ve Ticaret Ltd. Şti. Karaağaç Mah. Sümerbank Cad. No:18/4 Merkez / Erzincan Tel.: +90 446 2230959 Fax: +90 446 2240132 E-mail: bilgi@korfezelektrik.com.tr Bosch Sanayi ve Ticaret A.Ş. Elektrikli El Aletleri Aydınevler Mah. İnönü Cad. No: 20 Küçükyalı Ofis Park A Blok 34854 Maltepe-İstanbul Tel.: 444 80 10 Fax: +90 216 432 00 82 E-mail: iletisim@bosch.com.tr www.bosch.com.tr Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ulus / Ankara Tel.: +90 312 3415142 Tel.: +90 312 3410302 Fax: +90 312 3410203 E-mail: bulsanbobinaj@gmail.com Çözüm Bobinaj Küsget San.Sit.A Blok 11Nolu Cd.No:49/A Şehitkamil/Gaziantep Tel.: +90 342 2351507 Fax: +90 342 2351508 E-mail: cozumbobinaj2@hotmail.com Onarım Bobinaj Raif Paşa Caddesi Çay Mahallesi No:67 İskenderun / HATAY Tel.:+903266137546 E-mail: onarim_bobinaj31@mynet.com Faz Makine Bobinaj Cumhuriyet Mah. Sanayi Sitesi Motor İşleri Bölümü 663 Sk. No:18 Murat Paşa / Antalya Tel.: +90 242 3465876 Tel.: +90 242 3462885 Fax: +90 242 3341980 E-mail: info@fazmakina.com.tr Günşah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San ve Tic. Ltd. Şti Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü / İstanbul Tel.: +90 212 8720066 Fax: +90 212 8724111 E-mail: gunsahelektrik@ttmail.com Sezmen Bobinaj Elektrikli El Aletleri İmalatı San ve Tic. Ltd. Şti. Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir / İzmir 1 609 92A 5Y8 | (19.10.2021) Bosch Power ToolsPolski | 39 Tel.: +90 232 4571465 Tel.: +90 232 4584480 Fax: +90 232 4573719 E-mail: info@sezmenbobinaj.com.tr Üstündağ Bobinaj ve Soğutma Sanayi Nusretiye Mah. Boyacılar Aralığı No: 9 Çorlu / Tekirdağ Tel.: +90 282 6512884 Fax: +90 282 6521966 E-mail: info@ustundagsogutma.com
