РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GDE 28 D Professional BOSCH

nu Оригинальное руководство по

эксплуатации

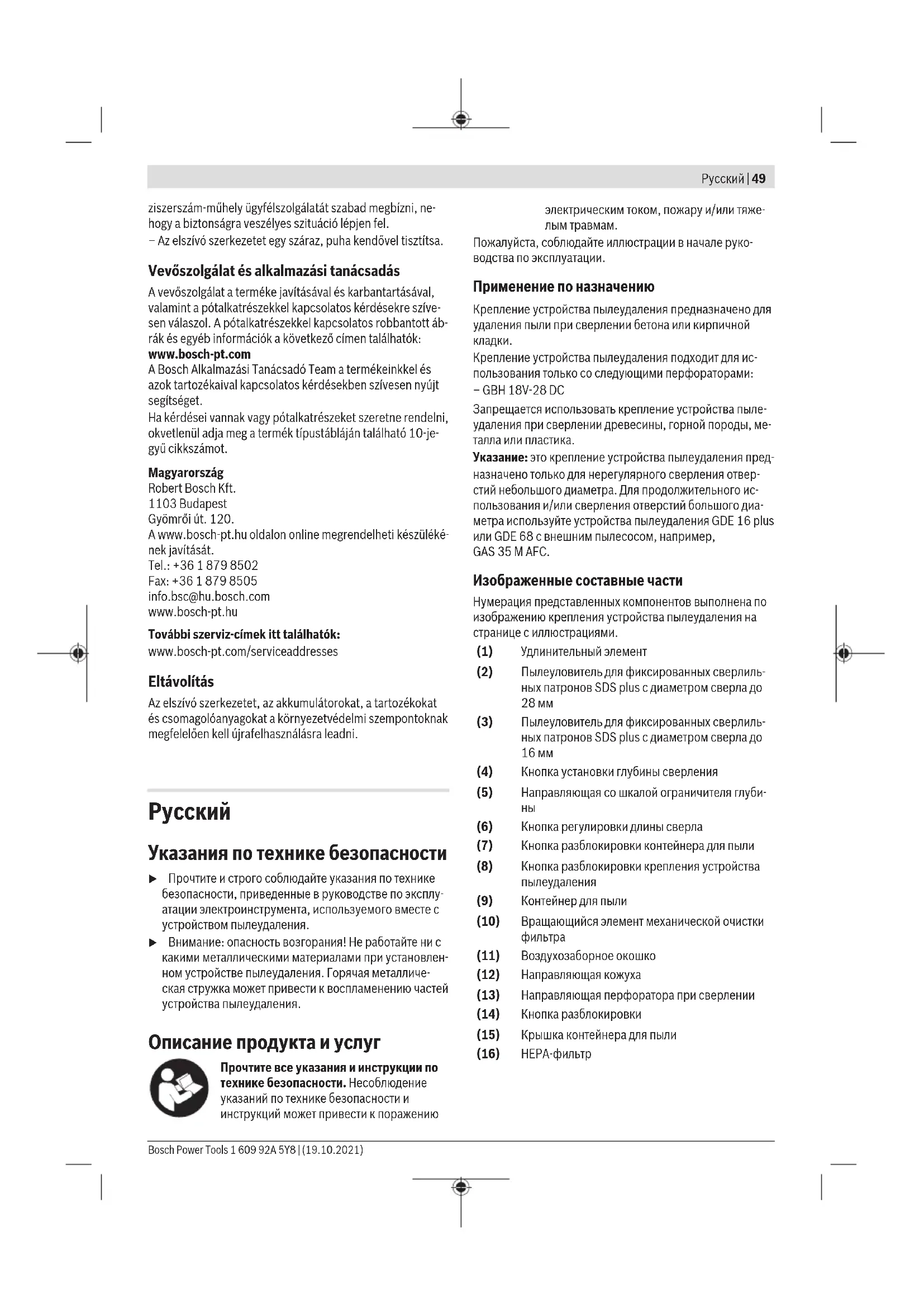

Указания по технике безопасности

▶ Прочтите и строго соблюдайте указания по технике безопасности, приведенные в руководстве по эксплуатации электроинструмента, используемого вместе с устройством пылеудаления.
▶ Внимание: опасность возгорания! Не работайте ни с какими металлическими материалами при установленном устройстве пылеудаления. Горячая металлическая стружка может привести к воспламенению частей устройства пылеудаления.

Описание продукта и услуг

Прочтите все указания и инструкции по технике безопасности. Несоблюдение указаний по технике безопасности и инструкций может привести к поражению

электрическим током, пожару и/или тяжелым травмам.

Пожалуйста, соблюдайте иллюстрации в начале руководства по эксплуатации.

Применение по назначению

Крепление устройства пылеудаления предназначено для удаления пыли при сверлении бетона или кирпичной кладки.

Крепление устройства пылеудаления подходит для использования только со следующими перфораторами: – GBH 18V-28 DC

Запрещается использовать крепление устройства пыле-удаления при сверлении древесины, горной породы, металла или пластика.

Указание: это крепление устройства пылеудаления предназначено только для нерегулярного сверления отверстий небольшого диаметра. Для продолжительного использования и/или сверления отверстий большого диаметра используйте устройства пылеудаления GDE 16 plus или GDE 68 с внешним пылесосом, например, GAS 35 M AFC.

Изображенные составные части

Нумерация представленных компонентов выполнена по изображению крепления устройства пылеудаления на странице с иллюстрациями.

(1) Удлинительный элемент

(2) Пылеуловитель для фиксированных сверлильных патронов SDS plus с диаметром сверла до 28 мм

(3) Пылеуловитель для фиксированных сверлильных патронов SDS plus с диаметром сверла до 16 мм

(4) Кнопка установки глубины сверления

(5) Направляющая со шкалой ограничителя глубины

(6) Кнопка регулировки длины сверла

(7) Кнопка разблокировки контейнера для пыли

(8) Кнопка разблокировки крепления устройства пылеудаления

(9) Контейнер для пыли

(10) Вращающийся элемент механической очистки фильтра

(11) Воздухозаборное окошко

(12) Направляющая кожуха

(13) Направляющая перфоратора при сверлении

(14) Кнопка разблокировки

(15) Крышка контейнера для пыли

(16) НЕРА-фильтр

50 | Русский

Технические данные

Крепление устройства пылеудале-ния		GDE 28 D
Товарный номер		1 600 A02 1CV1 600 A02 1CY
Диаметр сверления ^A)	мм 4–28
Макс. длина сверления ^B)	мм 265
Макс. глубина сверления мм 100
Macca согласно EPTA-Pro-cedure 01:2014	кг 0,8

A) с пылеуловителем (3) с диаметром сверления до 16 мм, с пылеуловителем (2) с диаметром сверления 16–28 мм

В) с удлинительным элементом (1) для пылеуловителя

Сборка

Фиксация крепления устройства пылеудаления (см. рис. А1-А2)

• Поместите перфоратор с направляющей при сверлении (13) на направляющую кожуха (12) крепления устройства пылеудаления и установите крепление устройства пылеудаления на перфоратор. Крепление устройства пылеудаления должно заблокироваться со слышимым щелчком. Отметки на креплении устройства пылеудаления и перфораторе должны располагаться друг над другом.
  – Чтобы отсоединить, нажмите кнопку разблокировки (8), удерживайте ее нажатой и снимите крепление устройства пылеудаления с перфоратора.

Эксплуатация

Указания по применению

Не используйте крепление устройства пылеудаления без фильтра. При использовании крепления устройства пылеудаления без фильтра, более крупные частицы пыли при сверлении могут быть выброшены в направлении пользователя и электроинструмент может быть поврежден.
- Используйте только фильтры, не имеющие повреждений (трещин, дырок и пр.). В случае повреждения немедленно замените фильтр.
▶ Не переносите электроинструмент за крепление устройства пылеудаления.
▶ При установленном креплении устройства пыле-удаления держите электроинструмент во время работы не за устройство, а исключительно за основную и дополнительную рукоятки электроинструмента.

Указание: направляющая (5) имеет пружинное основание. При нажатии кнопки (6) регулировки длины сверла направляющая может отщелкнуться вперед.

Крепко держите электроинструмент во время работы двумя руками и следите за устойчивым положением тела. Двумя руками вы можете более надежно вести электроинструмент.

Установка/снятие сверла (см. рис. В)

– Нажмите кнопку (6) регулировки длины сверла и вы- тяните направляющую (5) наружу до упора.
- Отпустите кнопку (6).
– Проведите кончик сверла сзади через пылеуловитель (3) и вставьте его в сверлильный патрон в соответствии с инструкциями к вашему электроинструменту.
– Прежде чем извлечь сверло, снова нажмите кнопку (6) и вытяните направляющую (5) наружу до упора.

Установка длины направляющей (см. рис. С)

Для всасывания всех частиц и правильной установки ограничителя глубины направляющая (5) должна быть установлена так, чтобы кончик сверла находился заподлицо спереди пылесоса /(3).

– Установите необходимое сверло в патрон для инструмента сверлильного патрона.
– Нажмите кнопку (6), устанавливая направляющую (5) в соответствии с длиной сверла.
- Отпустите кнопку (6).

Указание: чтобы убрать крепление устройства пылеудаления на хранение, нажмите кнопку (6) и выдвиньте направляющую (5) наружу до упора. Это позволит снять напряжение пружины направляющей и увеличить ее срок службы.

Настройка глубины сверления (см. рис. D)

С помощью кнопки (4) для настройки ограничителя глубины можно установить требуемую глубину сверления X.

– Нажмите кнопку (4) и переместите кнопку по направляющей таким образом, чтобы (5) расстояние X, показанное на рис., соответствовало требуемой глубине сверления.

- Отпустите кнопку (4).

Монтаж пылеуловителя и удлинительного элемента (см. рис. Е)

В зависимости от глубины сверления необходимо использовать разные пылеуловители (3)/(2):

• Пылеуловитель (3) для сверления отверстий диаметром 4-16 мм
  – Пылеуловитель (2) для сверления отверстий диаметром 16-28 мм

Кроме того, необходимо заменять пылесборник, если на его стенках видны явные признаки износа и пыль выходит через щетку во время уборки пылесосом.

Извлечение пылеуловителя:

– Нажмите кнопку разблокировки (14), вытяните пылеуловитель вверх и извлеките его из держателя.
Установка пылеуловителя:
– Вставьте новый пылеуловитель сверху в держатель так, чтобы кнопка разблокировки (14) зафиксировалась со слышимым щелчком.

Удлинительный элемент (1) необходим при использовании сверл общей длиной 165–265 мм.

– Устанавливайте и снимайте удлинительный элемент (1) в соответствии со схемой сборки/снятия пылеуловителя.

Механическая очистка фильтра

Крепление устройства пылеудаления оснащено системой механической очистки фильтра, которая удаляет приставшую пыль с НЕРА-фильтра (16). Регулярно выполняйте механическую очистку фильтра. В результате из НЕРА-фильтра выбивается пыль, обеспечивается постоянная циркуляция воздуха и, следовательно, постоянная мощность всасывания.

- Поворачивайте вращающийся элемент (10) механической очистки фильтра по часовой стрелке до тех пор, пока не услышите не менее трех щелчков.

Опорожнение контейнера для пыли (см. рис. F1-F5)

Указание: при обслуживании и очистке контейнера для пыли надевайте респиратор.

Регулярно, в т.ч. после завершения работы, опорожняйте контейнер для пыли (9), чтобы система вытяжки работала максимально мощно. Уровень заполнения контейнера для пыли можно проверить через смотровое окошко.

– Держите электроинструмент вместе с креплением устройства всасывания в горизонтальном положении и включите электроинструмент на несколько секунд. Таким образом остатки пыли отсасываются из вытяжного канала в контейнер для пыли (9).
– Нажмите кнопку разблокировки (7) и извлеките контейнер для пыли (9) из крепления устройства пылеудаления.
- Откройте крышку (15) настолько, чтобы она закрыла фильтр (16).
– Опорожните контейнер для пыли (9) в соответствующий мусорный контейнер.
– При необходимости выньте НЕРА-фильтр (16) из контейнера для пыли и осторожно выбейте его или очистите рамки фильтра мягкой щеткой. Установите НЕРА-фильтр обратно в контейнер для пы-

ЛИ.

Указание: не очищайте НЕРА-фильтр путем продува- ния струей сжатого воздуха.

– По завершении закройте крышку (15).
– Установите контейнер для пыли на соединение крепления устройства всасывания и поворачивайте контейнер для пыли до щелчка кнопки разблокировки (7).
– Выполните механическую очистку фильтра.

Техобслуживание и сервис

Техобслуживание и очистка

До начала работ по техобслуживанию, смене инструмента и т. д., а также при транспортировке и хранении извлекайте аккумулятор из электроинструмента. При непреднамеренном включении возникает опасность травмирования.
▶ Перед любыми манипуляциями с электроинструментом вытаскивайте штепсель из розетки.
▶ Для обеспечения качественной и безопасной работы содержите электроинструмент и вентиляционные прорези в чистоте.
Если аккумулятор больше не работает, то обратитесь, пожалуйста, в авторизованную сервисную мастерскую для электроинструментов фирмы Bosch.
Если требуется поменять шнур, во избежание опасности обращайтесь на фирму Bosch или в авторизованную сервисную мастерскую для электроинструментов Bosch.
– Очищайте крепление устройства пылеудаления сухой мягкой тканевой салфеткой.

Сервис и консультирование по вопросам применения

Сервисный отдел ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта, а также по запчастям. Изображения с пространственным разделением делатей и информацию по запчастям можно посмотреть также по адресу: www.bosch-pt.com

Коллектив сотрудников Bosch, предоставляющий консультации на предмет использования продукции, с удовольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей.

Пожалуйста, во всех запросах и заказах запчастей обязательно указывайте 10-значный товарный номер по заводской табличке изделия.

Для региона: Россия, Беларусь, Казахстан, Украина

Гарантийное обслуживание и ремонт электроинструмента, с соблюдением требований и норм изготовителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в административном и уголовном порядке.

52 | Українська

Россия

Уполномоченная изготовителем организация:

ООО «Роберт Бош» Вашутинское шоссе, вл. 24

141400, г. Химки, Московская обл.

Тел.: [phone]

E-Mail: [e-mail]

www.bosch-pt.ru

Дополнительные адреса сервисных центров вы найдете по ссылке:

Крепления устройств пылеудаления, аккумуляторные ба- тареи, принадлежности и упаковку необходимо сдавать на экологически чистую утилизацию.
