uk Оригіналька інструкція з

експлуатаці

Українська ...... Сторінка 52

Қазақ...... Бет 55

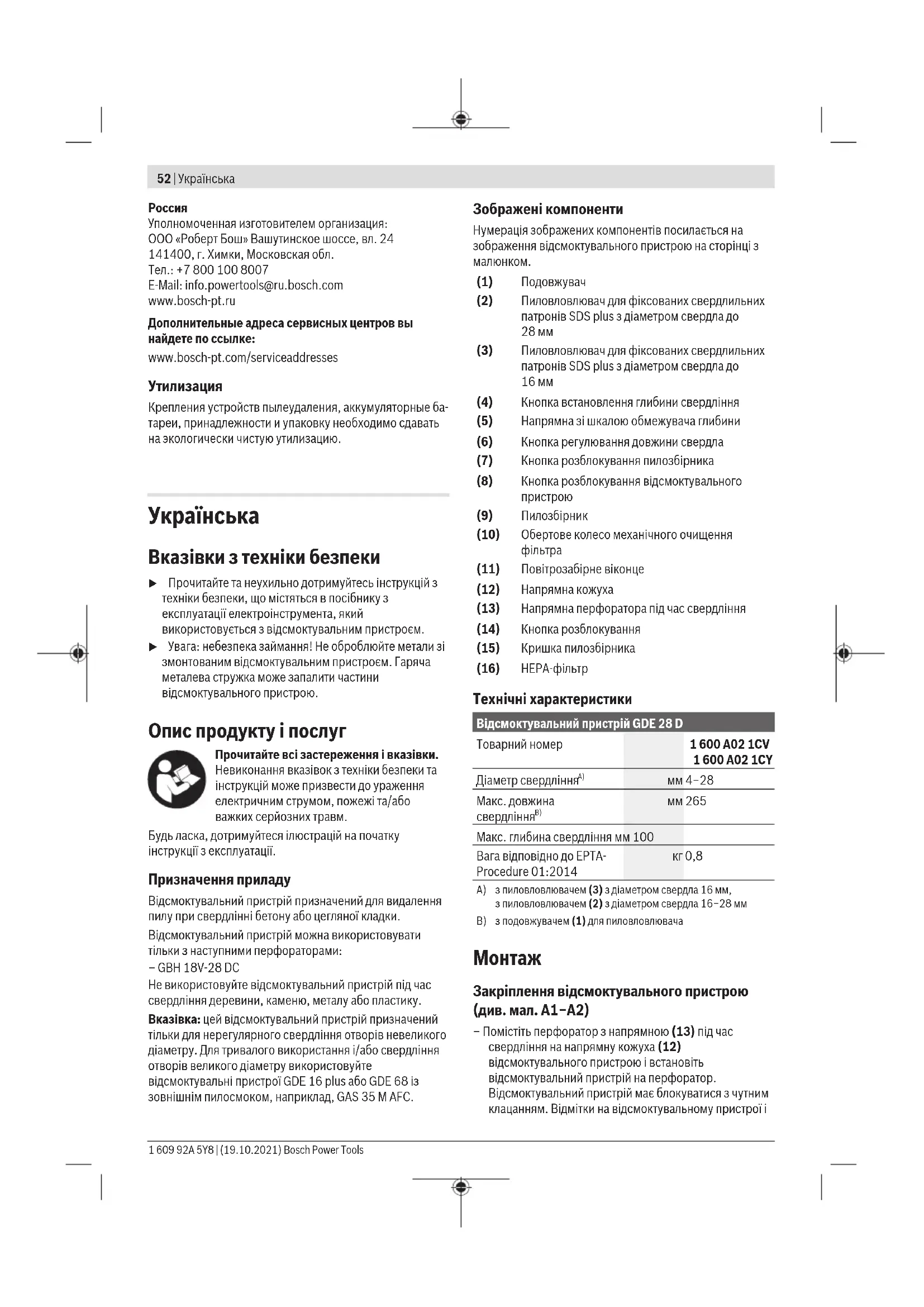

Вказівки з техніки безпеки

▶ Прочитайте та неухильно дотримуйтесь інструкцій з техніки безпеки, що містяться в посібнику з експлуатації електроінструмента, який використовується з відсмоктувальним пристроєм.
Увага: небезпека займання! Не оброблюйте метали зі змонтованим відсмоктувальним пристроєм. Гаряча металева стружка може запалити частини відсмоктувального пристрою.

Опис продукту і послуг

Прочитайте всі застереження і вказівки.

Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм.

Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації.

Призначення приладу

Відсмоктувальний пристрій призначений для видалення пилу при свердлінні бетону або цегляної кладки.

Відсмоктувальний пристрій можна використовувати тільки з наступними перфораторами:

- GBH 18V-28 DC

Не використовуйте відсмоктувальний пристрій під час свердління деревини, каменю, металу або пластику.

Вказівка: цей відсмоктувальний пристрій призначений тільки для нерегулярного свердління отворів невеликого діаметру. Для тривалого використання і/або свердління отворів великого діаметру використовуйте відсмоктувальні пристрої GDE 16 plus або GDE 68 із зовнішнім пилосмоком, наприклад, GAS 35 М AFC.

Зображені компоненти

Нумерація зображених компонентів посилається на зображення відсмоктувального пристрою на сторінці з малюнком.

(1) Подовжувач
(2) Пиловловлювач для фіксованих свердлильних патронів SDS plus з діаметром свердла до 28 мм
(3) Пиловловлювач для фіксованих свердлильних патронів SDS plus з діаметром свердла до 16 мм
(4) Кнопка встановлення глибини свердління
(5) Напрямна зі шкалою обмежувача глибини
(6) Кнопка регулювання довжини свердла
(7) Кнопка розблокування пилозбірника
(8) Кнопка розблокування відсмоктувального пристрою
(9) Пилозбірник
(10) Обертове колесо механічного очищення фільтра
(11) Повітрозабірне віконце
(12) Напрямна кожуха
(13) Напрямна перфоратора під час свердління
(14) Кнопка розблокування
(15) Кришка пилозбірника
(16) НЕРА-фільтр

Технічні характеристики

Відсмоктувальний пристрій GDE 28 D

Товарний номер	1 600 A02 1CV1 600 A02 1CY
Діаметр свердління ^A)	мм 4-28
Макс. довжина свердління ^B)	мм 265
Макс. глибина свердління мм 100
Вага відповідно до ЕРТА-Procedure 01:2014	кг 0,8

A) з пиловловлювачем (3) з діаметром свердла 16 мм, з пиловловлювачем (2) з діаметром свердла 16–28 мм
В) з подовжувачем (1) для пиловловлювача

Монтаж

Закріплення відсмоктувального пристрою (див. мал. А1-А2)

– Помістіть перфоратор з напрямною (13) під час свердління на напрямну кожуха (12) відсмоктувального пристрою і встановіть відсмоктувальний пристрій на перфоратор. Відсмоктувальний пристрій має блокуватися з чутним клацанням. Відмітки на відсмоктувальному пристрої і

перфораторі повинні розташовуватися одна над одною.

– Щоб від'єднати, натисніть кнопку розблокування (8), утримуйте і зніміть відсмоктувальний пристрій з перфоратора.

Експлуатація

Вказівки щодо роботи

He використовуйте відсмоктувальний пристрій без фільтра. При використанні відсмоктувального пристрою без фільтра більші часточки пилу під час свердління можуть бути викинуті в напрямку користувача та електроінструмент може бути пошкоджений.
▶ Використовуйте лише непошкоджений фільтр (без тріщин, отворів тощо). У разі пошкоджень негайно змініть фільтр.
▶ Не переносьте електроінструмент за відсмоктувальний пристрій.
▶ При встановленому відсмоктувальному пристрой тримайте електроінструмент під час роботи не за пристрій, а виключно за основну і додаткову рукоятки електроінструмента.

Вказівка: напрямна (5) має пружинну основу. При натисканні кнопки (6) регулювання довжини свердла напрямна може зіскочити вперед.

Під час роботи тримайте електроінструмент міцно обома руками і зберігайте стійке положення. Двома руками ви можете більш надійно працювати електроінструментом.

Встромляння/виймання свердла (див. мал. В)

– Натисніть кнопку (6) регулювання довжини свердла і витягніть напрямну (5) назовні до упору.
- Знову відпустіть кнопку (6).
– Проведіть кінчик свердла ззаду через пиловловлювач (3) і вставте його в патрон згідно з інструкціями до вашого електроінструмента.
- Перш ніж вийняти свердло, знову натисніть кнопку (6) і витягніть напрямну (5) назовні до упору.

Встановлення довжини напрямної (див. мал. С)

Для всмоктування всіх часточок і правильного встановлення обмежувача глибини напрямна (5) повинна бути встановлена так, щоб кінчик свердла /(3) знаходився врівень спереду пилосмока.

– Встановіть необхідне свердло в патрон для інструмента свердлильного патрона.
– Натисніть кнопку (6), встановлюючи напрямну (5) відповідно до довжини свердла.
- Знову відпустіть кнопку (6).

Вказівка: щоб прибрати відсмоктувальний пристрій на зберігання, натисніть кнопку (6) і висуньте напрямну (5) назовні до упору. Це дозволить зняти напругу пружини напрямної і збільшити її термін служби.

Встановлення глибини свердління (див. мал. D)

За допомогою кнопки (4) налаштування обмежувача глибини можна встановити необхідну глибину свердління X.

– Натисніть кнопку (4) і перемістіть кнопку по напрямної (5) таким чином, щоб відстань Х, зображена на мал., відповідала необхідній глибині свердління.
- Знову відпустіть кнопку (4).

Монтаж пиловловлювача і подовжувача (див. мал. Е)

Залежно від діаметру свердла необхідно використовувати різні пиловловлювачі (3)/(2):

– Пиловловлювач (3) для свердління отворів діаметром 4-16 мм
– Пиловловлювач (2) для свердління отворів діаметром 16-28 мм

Крім того, необхідно замінити мішок, якщо на його стінках видно явні ознаки зносу і пил під час прибирання пилосмоком виходить через щітку.

Виймання пиловловлювача:

– Натисніть кнопку розблокування (14), потягніть пиловловлювач вгору і витягніть його з тримача.

Встановлення пиловловлювача:

– Вставте новий пиловловлювач зверху в тримач так, щоб кнопка розблокування (14) чутно зафіксувалася.
Подовжувач (1) потрібен для користування свердлами загальною довжиною 165–265 мм.
– Встановлюйте і знімайте подовжувач (1) відповідно до схеми встановлення/виймання пиловловлювача.

54 | Українська

Механічне очищення фільтра

Відсмоктувальний пристрій оснащено системою механічного очищення фільтра, яка видаляє залишковий пил з НЕРА-фільтра (16). Регулярно виконуйте механічне очищення фільтра. В результаті з НЕРА-фільтра вибивається пил, забезпечується постійна циркуляція повітря і постійна потужність всмоктування.

– Повертайте обертове колесо (10) механічного очищення фільтра за годинниковою стрілкою до тих пір, поки не почуєте не менше трьох клацань.

Спорожнення пилозбірника (див. мал. F1-F5)

Вказівка: при обслуговуванні й очищенні пилозбірника вдягайте респіратор.

Регулярно, також після завершення роботи, спорожнюйте пилозбірник (9), щоб система відсмоктування працювала максимально потужно. Рівень заповнення пилозбірника можна перевірити через оглядове віконце .

– Тримайте електроінструмент разом з відсмоктувальним пристроєм в горизонтальному положенні та увімкніть електроінструмент на кілька секунд. Такім чином залишки пилу відсмоктуються з витяжного каналу в пилозбірник (9).
– Натисніть кнопку розблокування (7) і витягніть пилозбірник (9) з відсмоктувального пристрою.
– Відкрийте кришку (15) настільки, щоб вона закрила фільтр (16).
– Спорожніть пилозбірник (9) у відповідний сміттєвий контейнер.
– При необхідності вийміть НЕРА-фільтр (16) з пилозбірника й обережно вибийте його або очистіть рамки фільтра м'якою щіткою. Встановіть НЕРА-фільтр назад у пилозбірник. Вказівка: не застосовуйте для очищення НЕРА-фільтра продування струменем стисненого повітря.
– Після завершення закрийте кришку (15).
– Встановіть пилозбірник на з'єднання відсмоктувального пристрою і повертайте пилозбірник до клацання кнопки розблокування (7). – Виконайте механічне очищення фільтра.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

▶ Перед усіма маніпуляціями з електроінструментом (напр., технічним обслуговуванням, заміною робочого інструмента тощо), а також при його транспортуванні і зберіганні виймайте акумуляторну батарею з електроінструменту. При ненавмисному включенні вимикача існує небезпека поранення.
▶ Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки.

▶ Для якісної і безпечної роботи тримайте електроприлад і вентиляційні отвори в чистоті.

Якщо акумуляторна батарея більше не працює, будь ласка, зверніться в авторизований сервісний центр електроінструментів Bosch.

Якщо треба поміняти під'єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек.

– Протріть відсмоктувальний пристрій сухою м'якою ганчіркою.

Сервіс і консультації з питань застосування

В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

Бош Сервісний Центр електроінструментів

вул. Крайня 1

02660 Київ 60

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

www.bosch-professional.com/ua/uk

Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні.

Адреси інших сервісних центрів наведено нижче: www.bosch-pt.com/serviceaddresses

Утилізація

Відсмоктувальний пристрій, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.
