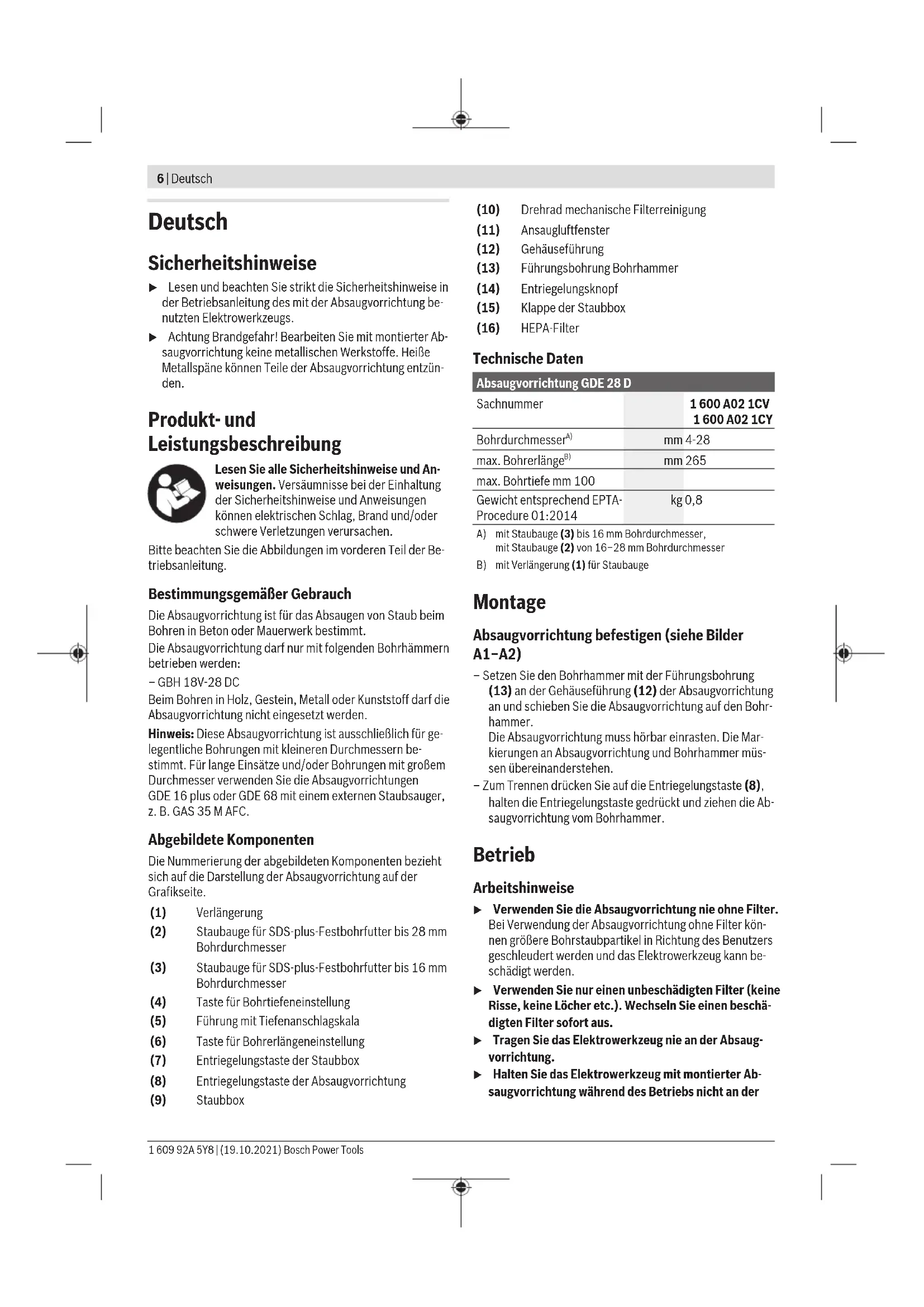

(7) (7) (9) (16) Bosch Power Tools 1 609 92A 5Y8 | (19.10.2021)6 | Deutsch Deutsch Sicherheitshinweise u Lesen und beachten Sie strikt die Sicherheitshinweise in der Betriebsanleitung des mit der Absaugvorrichtung be- nutzten Elektrowerkzeugs. u Achtung Brandgefahr! Bearbeiten Sie mit montierter Ab- saugvorrichtung keine metallischen Werkstoffe. Heiße Metallspäne können Teile der Absaugvorrichtung entzün- den. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte beachten Sie die Abbildungen im vorderen Teil der Be- triebsanleitung. Bestimmungsgemäßer Gebrauch Die Absaugvorrichtung ist für das Absaugen von Staub beim Bohren in Beton oder Mauerwerk bestimmt. Die Absaugvorrichtung darf nur mit folgenden Bohrhämmern betrieben werden:

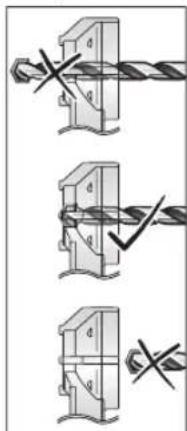

Beim Bohren in Holz, Gestein, Metall oder Kunststoff darf die Absaugvorrichtung nicht eingesetzt werden. Hinweis: Diese Absaugvorrichtung ist ausschließlich für ge- legentliche Bohrungen mit kleineren Durchmessern be- stimmt. Für lange Einsätze und/oder Bohrungen mit großem Durchmesser verwenden Sie die Absaugvorrichtungen GDE16 plus oder GDE68 mit einem externen Staubsauger, z.B. GAS35MAFC. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung der Absaugvorrichtung auf der Grafikseite. (1) Verlängerung (2) Staubauge für SDS-plus-Festbohrfutter bis 28mm Bohrdurchmesser (3) Staubauge für SDS-plus-Festbohrfutter bis 16mm Bohrdurchmesser (4) Taste für Bohrtiefeneinstellung (5) Führung mit Tiefenanschlagskala (6) Taste für Bohrerlängeneinstellung (7) Entriegelungstaste der Staubbox (8) Entriegelungstaste der Absaugvorrichtung (9) Staubbox (10) Drehrad mechanische Filterreinigung (11) Ansaugluftfenster (12) Gehäuseführung (13) Führungsbohrung Bohrhammer (14) Entriegelungsknopf (15) Klappe der Staubbox (16) HEPA-Filter Technische Daten Absaugvorrichtung GDE 28 D Sachnummer 1 600 A02 1CV 1 600 A02 1CY Bohrdurchmesser

mm 4-28 max. Bohrerlänge

mm 265 max. Bohrtiefe mm 100 Gewicht entsprechend EPTA- Procedure 01:2014 kg 0,8

mit Staubauge (3) bis 16mm Bohrdurchmesser, mit Staubauge (2) von 16−28mm Bohrdurchmesser

mit Verlängerung (1) für Staubauge Montage Absaugvorrichtung befestigen (siehe Bilder A1−A2) – Setzen Sie den Bohrhammer mit der Führungsbohrung (13) an der Gehäuseführung (12) der Absaugvorrichtung an und schieben Sie die Absaugvorrichtung auf den Bohr- hammer. Die Absaugvorrichtung muss hörbar einrasten. Die Mar- kierungen an Absaugvorrichtung und Bohrhammer müs- sen übereinanderstehen. – Zum Trennen drücken Sie auf die Entriegelungstaste (8), halten die Entriegelungstaste gedrückt und ziehen die Ab- saugvorrichtung vom Bohrhammer. Betrieb Arbeitshinweise u Verwenden Sie die Absaugvorrichtung nie ohne Filter. Bei Verwendung der Absaugvorrichtung ohne Filter kön- nen größere Bohrstaubpartikel in Richtung des Benutzers geschleudert werden und das Elektrowerkzeug kann be- schädigt werden. u Verwenden Sie nur einen unbeschädigten Filter (keine Risse, keine Löcher etc.). Wechseln Sie einen beschä- digten Filter sofort aus. u Tragen Sie das Elektrowerkzeug nie an der Absaug- vorrichtung. u Halten Sie das Elektrowerkzeug mit montierter Ab- saugvorrichtung während des Betriebs nicht an der 1 609 92A 5Y8 | (19.10.2021) Bosch Power ToolsDeutsch | 7 Absaugvorrichtung, sondern immer an Handgriff und Zusatzgriff des Elektrowerkzeugs. Hinweis: Die Führung (5) ist federgespannt. Beim Drücken der Taste (6) für Bohrerlängeneinstellung kann die Führung nach vorn schnellen. u Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen siche- rer geführt. Bohrer einsetzen/entnehmen (siehe Bild B) – Drücken Sie die Taste (6) für Bohrerlängeneinstellung und ziehen Sie die Führung (5) bis zum Anschlag nach au- ßen. – Lassen Sie die Taste (6) wieder los. – Schieben Sie die Bohrerspitze von hinten durch das Stau- bauge (3) und setzen Sie ihn danach in das Bohrfutter entsprechend den Anweisungen Ihres Elektrowerkzeugs ein. – Vor dem Entnehmen des Bohrers drücken Sie wieder die Taste (6) und ziehen die Führung (5) bis zum Anschlag nach außen. Führungslänge einstellen (siehe Bild C) Für eine saubere Absaugung und eine korrekte Einstellung des Tiefenanschlags muss die Führung (5) so eingestellt werden, dass die Bohrerspitze vorn mit dem Staubauge /(3) bündig ist. – Setzen Sie den gewünschten Boh- rer in die Werkzeugaufnahme des Bohrfutters ein. – Drücken Sie die Taste (6), während Sie die Führung (5) entsprechend der Bohrerlänge einstellen. – Lassen Sie die Taste (6) wieder los. Hinweis: Zum Aufbewahren der Absaugvorrichtung drücken Sie die Taste (6) und ziehen die Führung (5) bis zum An- schlag nach außen. Dadurch wird die Feder der Führung ent- lastet und die Lebensdauer der Feder erhöht. Bohrtiefe einstellen (siehe Bild D) Mit der Taste (4) für die Tiefenanschlageinstellung kann die gewünschte Bohrtiefe X festgelegt werden. – Drücken Sie die Taste (4) und verschieben Sie die Taste so auf der Führung (5), dass der im Bild gezeigte Abstand X Ihrer gewünschten Bohrtiefe entspricht. – Lassen Sie die Taste (4) wieder los. Staubauge und Verlängerung montieren (siehe Bilder E) Je nach Bohrdurchmesser müssen Sie das Staubauge (3)/ (2) wechseln: – Staubauge (3) für Bohrungen mit Durchmesser 4−16mm – Staubauge (2) für Bohrungen mit Durchmesser 16−28mm Darüberhinaus müssen Sie das Staubauge wechseln, wenn dessen Wandauflagefläche deutliche Verschleißspuren auf- weist und beim Absaugen Staub durch die Absaugbürste entweicht. Staubauge entnehmen: – Drücken Sie auf den Entriegelungsknopf (14) und ziehen Sie das Staubauge nach oben aus der Halterung. Staubauge montieren: – Stecken Sie das neue Staubauge von oben in die Halte- rung, bis der Entriegelungsknopf (14) hörbar einrastet. Die Verlängerung (1) wird benötigt, wenn Sie Bohrer mit ei- ner Gesamtlänge von 165−265mm verwenden. – Montieren und entnehmen Sie die Verlängerung (1) ent- sprechend der Montage/Entnahme des Staubauges. Mechanische Filterreinigung Die Absaugvorrichtung ist mit einer mechanischen Filterrei- nigung ausgestattet, die den HEPA-Filer (16) von anhaften- dem Staub befreit. Betätigen Sie regelmäßig die mechani- sche Filterreinigung. Dadurch wird der HEPA-Filter ausge- klopft, so dass ein konstanter Luftvolumenstrom und damit eine konstante Absaugleistung ermöglicht wird. – Drehen Sie das Drehrad (10) der mechanischen Filterrei- nigung um Uhrzeigersinn so lange, bis mindestens drei- mal ein Klickgeräusch hörbar war. Staubbox entleeren (siehe Bilder F1−F5) Hinweis: Tragen Sie bei der Wartung und Reinigung der Staubbox eine Staubschutzmaske. Leeren Sie die Staubbox (9) regelmäßig sowie nach Ab- schluss der Arbeiten, um die optimale Leistungsfähigkeit der Absaugung zu erhalten. Mit Hilfe des Sichtfensters können Sie den Füllstand der Staubbox kontrollieren. – Halten Sie das Elektrowerkzeug mit der Absaugvorrich- tung waagerech und schalten Sie das Elektrowerkzeug für einige Sekunden ein. Dadurch werden Staubreste aus dem Absaugkanal in die Staubbox (9) gesaugt. – Drücken Sie die Entriegelungstaste (7) und schwenken Sie die Staubbox (9) aus der Absaugvorrichtung. – Öffnen Sie die Klappe (15) so weit, bis sie den Filter (16) bedeckt. – Leeren Sie die Staubbox (9) über einem geeigneten Ab- fallbehälter aus. – Nehmen Sie gegebenenfalls den HEPA-Filter (16) aus der Staubbox und klopfen Sie ihn vorsichtig aus oder bürsten Sie die Filterlamellen mit einem weichen Besen ab. Setzen Sie den HEPA-Filter wieder in die Staubbox ein. Bosch Power Tools 1 609 92A 5Y8 | (19.10.2021)8 | English Hinweis: Reinigen Sie den HEPA-Filter nicht durch Aus- blasen mit Druckluft. – Schließen Sie anschließend die Klappe (15). – Setzen Sie die Staubbox am Gelenk der Absaugvorrich- tung an und schwenken Sie die Staubbox, bis die Entrie- gelungstaste (7) hörbar einrastet. – Führen Sie die mechanische Filterreinigung aus. Wartung und Service Wartung und Reinigung u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so- wie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. u Halten Sie das Elektrowerkzeug und die Lüftungs- schlitze sauber, um gut und sicher zu arbeiten. Ist der Akku nicht mehr funktionsfähig, wenden Sie sich bitte an eine autorisierte Kundendienststelle für Bosch-Elektro- werkzeuge. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienst- stelle für Bosch-Elektrowerkzeuge auszuführen, um Sicher- heitsgefährdungen zu vermeiden. – Reinigen Sie die Absaugvorrichtung mit einem trockenen, weichen Tuch. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typen- schild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: (0711) 40040460 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Anwendungsberatung: Tel.: (0711) 40040460 Fax: (0711) 40040462 E-Mail: kundenberatung.ew@de.bosch.com Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Entsorgung Absaugvorrichtung, Akkus, Zubehör und Verpackungen sol- len einer umweltgerechten Wiederverwertung zugeführt werden. English Safety instructions u Read and strictly observe the safety warnings in the oper- ating instructions of the power tool used with the dust ex- traction attachment. u Warning: Danger of fire! Do not work on any metallic ma- terials with the dust extraction attachment fitted. Hot metal chips can ignite parts of the dust extraction attach- ment. Product Description and Specifications Read all the safety and general instructions. Failure to observe the safety and general in- structions may result in electric shock, fire and/or serious injury. Please observe the illustrations at the beginning of this oper- ating manual. Intended Use The dust extraction attachment is intended for extracting dust when drilling in concrete and masonry. The dust extraction attachment may be used only with the following rotary hammers:
