BEDIENUNGSANLEITUNG GBH 18 V18 Professional BOSCH

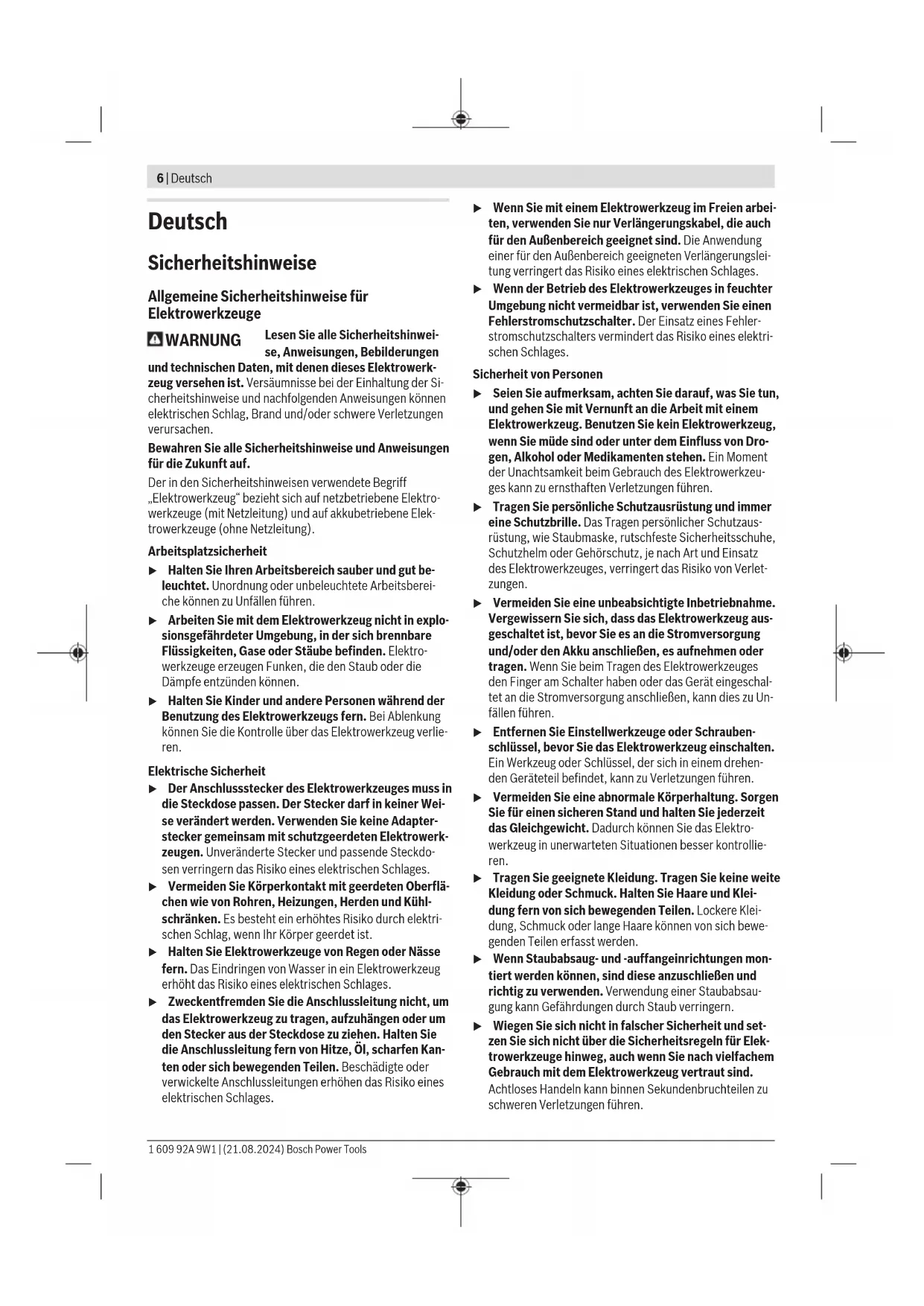

(21) Bosch Power Tools 1 609 92A 9W1 | (21.08.2024)6 | Deutsch Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinwei- se, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerk- zeug versehen ist. Versäumnisse bei der Einhaltung der Si- cherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro- werkzeuge (mit Netzleitung) und auf akkubetriebene Elek- trowerkzeuge (ohne Netzleitung). Arbeitsplatzsicherheit u Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsberei- che können zu Unfällen führen. u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlie- ren. Elektrische Sicherheit u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Wei- se verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutzgeerdeten Elektrowerk- zeugen. Unveränderte Stecker und passende Steckdo- sen verringern das Risiko eines elektrischen Schlages. u Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. u Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kan- ten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. u Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungslei- tung verringert das Risiko eines elektrischen Schlages. u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeu- ges kann zu ernsthaften Verletzungen führen. u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus- rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verlet- zungen. u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschal- tet an die Stromversorgung anschließen, kann dies zu Un- fällen führen. u Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verletzungen führen. u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro- werkzeug in unerwarteten Situationen besser kontrollie- ren. u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Klei- dung fern von sich bewegenden Teilen. Lockere Klei- dung, Schmuck oder lange Haare können von sich bewe- genden Teilen erfasst werden. u Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern. u Wiegen Sie sich nicht in falscher Sicherheit und set- zen Sie sich nicht über die Sicherheitsregeln für Elek- trowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen. 1 609 92A 9W1 | (21.08.2024) Bosch Power ToolsDeutsch | 7 Verwendung und Behandlung des Elektrowerkzeugs u Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. u Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. u Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Ge- räteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. u Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit die- sem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. u Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Tei- le gebrochen oder so beschädigt sind, dass die Funkti- on des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes re- parieren. Viele Unfälle haben ihre Ursache in schlecht ge- warteten Elektrowerkzeugen. u Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen An- wendungen kann zu gefährlichen Situationen führen. u Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen er- lauben keine sichere Bedienung und Kontrolle des Elek- trowerkzeugs in unvorhergesehenen Situationen. Verwendung und Behandlung des Akkuwerkzeugs u Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. u Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Ak- kus kann zu Verletzungen und Brandgefahr führen. u Halten Sie den nicht benutzten Akku fern von Büro- klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbren- nungen oder Feuer zur Folge haben. u Bei falscher Anwendung kann Flüssigkeit aus dem Ak- ku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzli- che ärztliche Hilfe in Anspruch. Austretende Akkuflüs- sigkeit kann zu Hautreizungen oder Verbrennungen füh- ren. u Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen. u Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130°C können eine Explosion hervorrufen. u Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außer- halb des in der Betriebsanleitung angegebenen Tem- peraturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen. Service u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. u Warten Sie niemals beschädigte Akkus. Sämtliche War- tung von Akkus sollte nur durch den Hersteller oder be- vollmächtigte Kundendienststellen erfolgen. Sicherheitshinweise für Hämmer Sicherheitshinweise für alle Arbeiten u Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. u Benutzen Sie Zusatzgriffe, wenn diese mit dem Elektrowerkzeug mitgeliefert werden. Der Verlust der Kontrolle kann zu Verletzungen führen. u Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Bohrwerkzeug oder die Schrauben verborgene Stromleitungen treffen können. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Gerä- teteile unter Spannung setzen und zu einem elektrischen Schlag führen. Sicherheitshinweise bei Verwendung langer Bohrer mit Bohrhämmern u Beginnen Sie den Bohrvorgang immer mit niedriger Drehzahl und während das Bohrwerkzeug Kontakt mit dem Werkstück hat. Bei höheren Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen. u Üben Sie keinen übermäßigen Druck und nur in Längs- richtung zum Bohrwerkzeug aus. Bohrer können sich Bosch Power Tools 1 609 92A 9W1 | (21.08.2024)8 | Deutsch verbiegen und dadurch brechen oder zu einem Verlust der Kontrolle und zu Verletzungen führen. Zusätzliche Sicherheitshinweise u Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verur- sacht Sachbeschädigung. u Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerk- zeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. u Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. u Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann bren- nen oder explodieren. Führen Sie Frischluft zu und su- chen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. u Ändern und öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. u Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem in- ternen Kurzschluss kommen und der Akku brennen, rau- chen, explodieren oder überhitzen. u Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Über- lastung geschützt. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es be- steht Explosions- und Kurzschlussgefahr. u Berühren Sie kurz nach dem Betrieb keine Einsatz- werkzeuge oder angrenzenden Gehäuseteile. Diese können beim Betrieb sehr heiß werden und Verbrennun- gen verursachen. u Das Einsatzwerkzeug kann beim Bohren blockieren. Sorgen Sie für einen sicheren Stand und halten Sie das Elektrowerkzeug mit beiden Händen fest. Sie kön- nen sonst die Kontrolle über das Elektrowerkzeug verlie- ren. u Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen siche- rer geführt. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte beachten Sie die Abbildungen im vorderen Teil der Be- triebsanleitung. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt zum Hammerbohren in Beton, Ziegel und Gestein. Es ist ebenso geeignet zum Boh- ren ohne Schlag in Holz, Metall, Keramik und Kunststoff. Elektrowerkzeuge mit elektronischer Regelung und Rechts-/ Linkslauf sind auch geeignet zum Schrauben. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugs auf der Grafik- seite. (1) SDSplus-Bohrfutter (2) Werkzeugaufnahme SDSplus (3) Staubschutzkappe (4) Verriegelungshülse (5) Vibrationsdämpfung (6) Akku-Entriegelungstaste

(7) Drehrichtungsumschalter (8) Handgriff (isolierte Grifffläche) (9) Ein-/Ausschalter (10) Akku

(11) Entriegelungstaste für Schlag-/Drehstopp-Schal- ter (12) Schlag-/Drehstopp-Schalter (13) Arbeitslicht (14) Taste für Tiefenanschlageinstellung (15) Zusatzgriff (isolierte Grifffläche) (16) Tiefenanschlag (17) Sicherungsschraube für Zahnkranzbohrfutter

(18) Zahnkranzbohrfutter

(19) SDSplus-Aufnahmeschaft für Bohrfutter

(21) Universalhalter mit SDSplus-Aufnahmeschaft

(22) Befestigungsbereich Absturzsicherungsmittel am Elektrowerkzeug (23) Absturzsicherungsmittel

(24) Fixer Anschlagpunkt Absturzsicherungsmittel

Dieses Zubehör gehört nicht zum Standard-Lieferumfang.

Dieses Zubehör gehört nicht zum Standard-Lieferumfang und nicht zum Bosch-Zubehörprogramm. 1 609 92A 9W1 | (21.08.2024) Bosch Power ToolsDeutsch | 9 Technische Daten Akku-Bohrhammer GBH 18V-18 Sachnummer 3611J270.. Nennspannung V 18 Nenndrehzahl

Werkzeugaufnahme SDSplus max. Bohr-Ø – Beton mm 18 – Stahl mm 10 – Holz mm 18 Gewicht

kg 2,0 (1,5 Ah)–3,0 (12,0 Ah) empfohlene Umgebungstem- peratur beim Laden °C 0...+35 erlaubte Umgebungstempe- ratur beim Betrieb

und bei Lagerung °C −20...+50 empfohlene Akkus GBA 18V... ProCORE18V... empfohlene Ladegeräte GAL 18... GAX 18... GAL 36...

gemessen bei 20–25°C mit Akku GBA18V4.0Ah B) abhängig vom verwendeten Akku C) eingeschränkte Leistung bei Temperaturen <0°C Technische Daten ermittelt mit Akku aus Lieferumfang. Werte können je nach Produkt variieren und Anwendungs- sowie Um- weltbedingungen unterliegen. Weitere Informationen unter www.bosch-professional.com/wac. Geräusch-/Vibrationsinformation Geräuschemissionswerte ermittelt entsprechend EN IEC 62841-2-6. Der A-bewertete Geräuschpegel des Elektrowerkzeugs be- trägt typischerweise: Schalldruckpegel 97dB(A); Schallleis- tungspegel 105dB(A). Unsicherheit K=3dB. Gehörschutz tragen! Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun- gen) und Unsicherheit K ermittelt entsprechend EN IEC 62841-2-6: Hammerbohren in Beton: a

Der in diesen Anweisungen angegebene Schwingungspegel und der Geräuschemissionswert sind entsprechend einem genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinander verwen- det werden. Sie eignen sich auch für eine vorläufige Ein- schätzung der Schwingungs- und Geräuschemission. Der angegebene Schwingungspegel und der Geräuschemis- sionswert repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerk- zeugen oder ungenügender Wartung eingesetzt wird, können der Schwingungspegel und der Geräuschemissionswert ab- weichen. Dies kann die Schwingungs- und Geräusch- emission über den gesamten Arbeitszeitraum deutlich erhö- hen. Für eine genaue Abschätzung der Schwingungs- und Ge- räuschemissionen sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin- gungs- und Geräuschemissionen über den gesamten Arbeits- zeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatz- werkzeugen, Warmhalten der Hände, Organisation der Ar- beitsabläufe. Akku Bosch verkauft Akku-Elektrowerkzeuge auch ohne Akku. Ob im Lieferumfang Ihres Elektrowerkzeugs ein Akku enthalten ist, können Sie der Verpackung entnehmen. Akku laden u Benutzen Sie nur die in den technischen Daten aufge- führten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt. Hinweis: Li-Ionen-Akkus werden aufgrund internationaler Transportvorschriften teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ers- ten Einsatz den Akku vollständig auf. Akku einsetzen Schieben Sie den geladenen Akku in die Akku-Aufnahme, bis dieser eingerastet ist. Akku entnehmen Zur Entnahme des Akkus drücken Sie die Akku-Entriege- lungstaste und ziehen den Akku heraus. Wenden Sie dabei keine Gewalt an. Der Akkuverfügt über 2 Verriegelungsstufen, die verhindern sollen, dass der Akku beim unbeabsichtigten Drücken der Akku-Entriegelungstasteherausfällt. Solange der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in Position gehalten. Akku-Ladezustandsanzeige Hinweis: Nicht jeder Akku-Typ verfügt über eine Ladezu- standsanzeige. Die grünen LEDs der Akku-Ladezustandsanzeige zeigen den Ladezustand des Akkus an. Aus Sicherheitsgründen ist die Abfrage des Ladezustands nur bei Stillstand des Elektro- werkzeuges möglich. Drücken Sie die Taste für die Ladezustandsanzeige oder , um den Ladezustand anzuzeigen. Dies ist auch bei abge- nommenem Akku möglich. Bosch Power Tools 1 609 92A 9W1 | (21.08.2024)10 | Deutsch Leuchtet nach dem Drücken der Taste für die Ladezustands- anzeige keine LED, ist der Akku defekt und muss ausge- tauscht werden. Akku-Typ GBA 18V... LED Kapazität Dauerlicht 3× grün 60–100% Dauerlicht 2× grün 30–60% Dauerlicht 1× grün 5–30% Blinklicht 1× grün 0–5% Akku-Typ ProCORE18V... LED Kapazität Dauerlicht 5× grün 80–100% Dauerlicht 4× grün 60–80% Dauerlicht 3× grün 40–60% Dauerlicht 2× grün 20–40% Dauerlicht 1× grün 5–20% Blinklicht 1× grün 0–5% Hinweise für den optimalen Umgang mit dem Akku Schützen Sie den Akku vor Feuchtigkeit und Wasser. Lagern Sie den Akku nur im Temperaturbereich von –20 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Au- to liegen. Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Beachten Sie die Hinweise zur Entsorgung. Montage u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. Zusatzgriff u Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu- satzgriff (15). u Achten Sie darauf, dass der Zusatzgriff immer fest an- gezogen ist. Sie können beim Arbeiten sonst die Kontrol- le über ihr Elektrowerkzeug verlieren. Zusatzgriff schwenken (siehe Bild A) Sie können den Zusatzgriff (15) beliebig schwenken, um ei- ne sichere und ermüdungsarme Arbeitshaltung zu erreichen. – Drehen Sie das untere Griffstück des Zusatzgriffs (15) entgegen dem Uhrzeigersinn und schwenken Sie den Zu- satzgriff (15) in die gewünschte Position. Danach drehen Sie das untere Griffstück des Zusatzgriffs (15) im Uhrzei- gersinn wieder fest. Achten Sie darauf, dass das Spannband des Zusatzgriffs in der dafür vorgesehenen Nut am Gehäuse liegt. Bohrfutter und Werkzeuge auswählen Zum Hammerbohren benötigen Sie SDSplus-Werkzeuge, die in das SDSplus-Bohrfutter eingesetzt werden. Zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunst- stoff sowie zum Schrauben werden Werkzeuge ohne SDSplus (z.B. Bohrer mit zylindrischem Schaft) verwendet. Für diese Werkzeuge benötigen Sie ein Zahnkranzbohrfut- ter. Hinweis: Verwenden Sie das Zahnkranzbohrfutter nur in der Betriebsart Bohren ohne Schlag. Bohrfutter wechseln Zahnkranzbohrfutter einsetzen/entnehmen Um mit Werkzeugen ohne SDSplus (z.B. Bohrer mit zylindri- schem Schaft) arbeiten zu können, müssen Sie ein geeigne- tes Bohrfutter montieren (Zahnkranz- oder Schnellspann- bohrfutter). Zahnkranzbohrfutter montieren (siehe Bild B) – Schrauben Sie den SDSplus-Aufnahmeschaft (19) in ein Zahnkranzbohrfutter (18). Sichern Sie das Zahnkranz- bohrfutter (18) mit der Sicherungsschraube (17). Be- achten Sie, dass die Sicherungsschraube ein Linksge- winde hat. Zahnkranzbohrfutter einsetzen (siehe Bild B) – Reinigen Sie das Einsteckende des Aufnahmeschaftes und fetten Sie es leicht ein. – Setzen Sie das Zahnkranzbohrfutter mit dem Aufnahme- schaft drehend in die Werkzeugaufnahme ein, bis es selbsttätig verriegelt wird. – Prüfen Sie die Verriegelung durch Ziehen am Zahnkranz- bohrfutter. Zahnkranzbohrfutter entnehmen – Schieben Sie die Verriegelungshülse (4) nach hinten und nehmen Sie das Zahnkranzbohrfutter (18) ab. Werkzeugwechsel Die Staubschutzkappe (3) verhindert weitgehend das Ein- dringen von Bohrstaub in die Werkzeugaufnahme während des Betriebes. Achten Sie beim Einsetzen des Werkzeuges darauf, dass die Staubschutzkappe (3) nicht beschädigt wird. u Eine beschädigte Staubschutzkappe ist sofort zu er- setzen. Es wird empfohlen, dies von einem Kunden- dienst vornehmen zu lassen. 1 609 92A 9W1 | (21.08.2024) Bosch Power ToolsDeutsch | 11 Werkzeugwechsel SDS plus SDSplus-Einsatzwerkzeug einsetzen (siehe Bild C) Mit dem SDSplus-Bohrfutter(1) können Sie das Einsatz- werkzeug einfach und bequem ohne Verwendung zusätzli- cher Werkzeuge wechseln. – Reinigen Sie das Einsteckende des Einsatzwerkzeuges und fetten Sie es leicht ein. – Setzen Sie das Einsatzwerkzeug drehend in die Werk- zeugaufnahme (2) ein, bis es selbsttätig verriegelt wird. – Überprüfen Sie die Verriegelung durch Ziehen am Werk- zeug. Das SDSplus-Einsatzwerkzeug ist systembedingt frei be- weglich. Dadurch entsteht beim Leerlauf eine Rundlaufab- weichung. Dies hat keine Auswirkungen auf die Genauigkeit des Bohrlochs, da sich der Bohrer beim Bohren selbst zen- triert. SDSplus-Einsatzwerkzeug entnehmen (siehe Bild D) – Schieben Sie die Verriegelungshülse (4) nach hinten und entnehmen Sie das Einsatzwerkzeug. Werkzeugwechsel Zahnkranzbohrfutter Einsatzwerkzeug einsetzen (siehe Bild E) Hinweis: Verwenden Sie Werkzeuge ohne SDSplus nicht zum Hammerbohren! Werkzeuge ohne SDSplus und ihr Bohrfutter werden beim Hammerbohren beschädigt. – Setzen Sie ein Zahnkranzbohrfutter (18) ein. – Öffnen Sie das Zahnkranzbohrfutter (18) durch Drehen, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein. – Stecken Sie den Bohrfutterschlüssel (20) in die entspre- chenden Bohrungen des Zahnkranzbohrfutters (18) und spannen Sie das Werkzeug gleichmäßig fest. – Drehen Sie den Schlag-/Drehstopp-Schalter (12) in die Position „Bohren“. Einsatzwerkzeug entnehmen (siehe Bild F) – Drehen Sie die Hülse des Zahnkranzbohrfutters (18) mit- hilfe des Bohrfutterschlüssels (20) entgegen dem Uhrzei- gersinn, bis das Einsatzwerkzeug entnommen werden kann. Staub-/Späneabsaugung Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschäd- lich sein. Berühren oder Einatmen der Stäube können allergi- sche Reaktionen und/oder Atemwegserkrankungen des Be- nutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal- tiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filterklas- se P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. u Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden. Betrieb Inbetriebnahme Betriebsart einstellen Mit dem Schlag-/Drehstopp-Schalter (12) wählen Sie die Betriebsart des Elektrowerkzeugs. – Drücken Sie zum Wechsel der Betriebsart die Entriege- lungstaste (11) und drehen Sie den Schlag-/Drehstopp- Schalter (12) in die gewünschte Position, bis er hörbar einrastet. Hinweis: Ändern Sie die Betriebsart nur bei ausgeschalte- tem Elektrowerkzeug! Das Elektrowerkzeug kann sonst be- schädigt werden. Position zum Hammerbohren in Beton oder Stein Position zum Bohren ohne Schlag in Holz, Me- tall, Keramik und Kunststoff sowie zum Schrau- ben Drehrichtung einstellen (siehe Bild G) Mit dem Drehrichtungsumschalter (7) können Sie die Dreh- richtung des Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Ausschalter (9) ist dies jedoch nicht möglich. u Betätigen Sie den Drehrichtungsumschalter(7) nur bei Stillstand des Elektrowerkzeuges. Stellen Sie die Drehrichtung zum Hammerbohren und Boh- ren immer auf Rechtslauf. – Rechtslauf: Zum Bohren und Eindrehen von Schrauben drücken Sie den Drehrichtungsumschalter (7) nach links bis zum Anschlag durch. – Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben und Muttern drücken Sie den Drehrichtungsumschalter (7) nach rechts bis zum Anschlag durch. Hinweis: Steht der Drehrichtungsumschalter in Mittelstel- lung, ist der Ein-/Ausschalter blockiert. Ein-/Ausschalten – Zum Einschalten des Elektrowerkzeugs drücken Sie den Ein-/Ausschalter (9). Das Arbeitslicht (13) leuchtet bei leicht oder vollständig ge- drücktem Ein-/Ausschalter (9) und ermöglicht das Ausleuch- ten des Arbeitsbereiches bei ungünstigen Lichtverhältnis- sen. – Um das Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Ausschalter (9) los. Bei niedrigen Temperaturen erreicht das Elektrowerkzeug erst nach einer gewissen Zeit die volle Hammerleistung/ Schlagleistung. Bosch Power Tools 1 609 92A 9W1 | (21.08.2024)12 | Deutsch Drehzahl/Schlagzahl einstellen Sie können die Drehzahl/Schlagzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie weit Sie den Ein-/Ausschalter (9) eindrücken. Leichter Druck auf den Ein-/Ausschalter (9) bewirkt eine niedrige Drehzahl/Schlagzahl. Mit zunehmendem Druck er- höht sich die Drehzahl/Schlagzahl. Arbeitshinweise Bohrtiefe einstellen (siehe Bild H) Mit dem Tiefenanschlag (16) kann die gewünschte Bohrtiefe X festgelegt werden. – Drücken Sie die Taste für die Tiefenanschlageinstellung (14) und setzen Sie den Tiefenanschlag in den Zusatzgriff (15) ein. Die Riffelung am Tiefenanschlag (16) muss nach unten zeigen. – Schieben Sie das SDSplus-Einsatzwerkzeug bis zum An- schlag in die Werkzeugaufnahme SDSplus (2). Die Be- weglichkeit des SDSplus-Einsatzwerkzeugs kann sonst zu einer falschen Einstellung der Bohrtiefe führen. – Ziehen Sie den Tiefenanschlag so weit heraus, dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewünschten Bohrtiefe X ent- spricht. Überlastdrehmoment u Klemmt oder hakt das Einsatzwerkzeug, wird der An- trieb zur Bohrspindel unterbrochen. Halten Sie, we- gen der dabei auftretenden Kräfte, das Elektrowerk- zeug immer mit beiden Händen gut fest und nehmen Sie einen festen Stand ein. u Schalten Sie das Elektrowerkzeug aus und lösen Sie das Einsatzwerkzeug, wenn das Elektrowerkzeug blo- ckiert. Beim Einschalten mit einem blockierten Bohr- werkzeug entstehen hohe Reaktionsmomente. Schnellabschaltung (KickBack Control) Die Schnellabschaltung (KickBack Control) bie- tet eine bessere Kontrolle über das Elektro- werkzeug und erhöht dadurch den Anwender- schutz, im Vergleich zu Elektrowerkzeugen oh- ne KickBack Control. Bei plötzlicher und unvor- hersehbarer Rotation des Elektrowerkzeugs um die Bohrer- achse schaltet das Elektrowerkzeug ab. – Zur Wiederinbetriebnahme lassen Sie den Ein-/Aus- schalter (9) los und betätigen Sie ihn erneut. Die Schnellabschaltung wird durch ein Blinken des Arbeits- lichtes (13) am Elektrowerkzeug angezeigt. Vibrationsdämpfung Die integrierte Vibrationsdämpfung reduziert auftretende Vibrationen. u Verwenden Sie das Elektrowerkzeug nicht weiter, wenn das Dämpfungselement beschädigt ist. Konstantelektronik Die Konstantelektronik hält eine konstante Drehzahl bei Leerlauf und bei bestimmten Last- bedingungen. Dies gewährleistet eine gleich- mäßige Arbeitsleistung. Schrauberbits einsetzen (siehe Bild I) u Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Mutter/Schraube auf. Sich drehende Einsatzwerk- zeuge können abrutschen. Zur Verwendung von Schrauberbits benötigen Sie einen Uni- versalhalter (21) mit SDSplus-Aufnahmeschaft. – Reinigen Sie das Einsteckende des Aufnahmeschaftes und fetten Sie es leicht ein. – Setzen Sie den Universalhalter drehend in die Werkzeug- aufnahme ein, bis er selbsttätig verriegelt wird. – Prüfen Sie die Verriegelung durch Ziehen am Universal- halter. – Setzen Sie einen Schrauberbit in den Universalhalter. Verwenden Sie nur zum Schraubenkopf passende Schrauberbits. – Zum Entnehmen des Universalhalters schieben Sie die Verriegelungshülse (4) nach hinten und entnehmen den Universalhalter (21) aus der Werkzeugaufnahme. Absturzsicherungsmittel befestigen (siehe Bild J) Hinweis: Zur Sicherung des Elektrowerkzeugs gegen Ab- sturz soll ein für das Systemgewicht geeignetes Absturzsi- cherungsmittel (23) verwendet werden. Die maximal zuläs- sige Länge des Absturzsicherungsmittels beträgt 1,8 m. Be- achten Sie unbedingt den zulässigen Befestigungsbereich (22) am Elektrowerkzeug. Verwenden Sie als Absturzsicherungsmittel vorzugsweise ei- ne mit Ankerstich befestigte Bandschlinge oder ein Absturz- sicherungsmittel mit Sturzdämpfer. Beachten Sie beim Befestigen des Absturzsicherungsmittels (23) unbedingt dessen Bedienungsanleitung. u Befestigen Sie die Gegenseite des Absturzsicherungs- mittels zwingend an einer stabilen Struktur (z.B. Ge- bäude oder Gerüst) und niemals am Benutzer selbst. Das Absturzsicherungsmittel muss frei beweglich sein und darf ausschließlich am fixen Anschlagpunkt (24) und im zulässigen Befestigungsbereich (22) am Elektrowerkzeug befestigt sein. Wählen Sie den fixen Anschlagpunkt (24) so, dass das Elektrowerkzeug im Falle eines Sturzes frei in die Ab- sturzsicherung fallen kann, ohne dabei den Benutzer zu umwickeln oder zu gefährden. Verwenden Sie niemals das Absturzsicherungsmittel am Elektrowerkzeug mit montierter Staubabsaugung . Wartung und Service Wartung und Reinigung u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus 1 609 92A 9W1 | (21.08.2024) Bosch Power ToolsDeutsch | 13 dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. u Halten Sie das Elektrowerkzeug und die Lüftungs- schlitze sauber, um gut und sicher zu arbeiten. u Eine beschädigte Staubschutzkappe ist sofort zu er- setzen. Es wird empfohlen, dies von einem Kunden- dienst vornehmen zu lassen. – Säubern Sie die Werkzeugaufnahme (2) nach jedem Ge- brauch. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typen- schild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: (0711)40040460 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Anwendungsberatung: Tel.: (0711)40040460 Fax: (0711)40040462 E-Mail: kundenberatung.ew@de.bosch.com Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Transport Die empfohlenen Li-Ionen-Akkus unterliegen den Anforde- rungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti- on) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden. Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Ak- ku so, dass er sich nicht in der Verpackung bewegt. Bitte be- achten Sie auch eventuelle weiterführende nationale Vor- schriften. Entsorgung Elektrowerkzeuge, Akkus, Zubehör und Verpa- ckungen sollen einer umweltgerechten Wieder- verwertung zugeführt werden. Werfen Sie Elektrowerkzeuge und Akkus/Batte- rien nicht in den Hausmüll! Nur für EU-Länder: Nicht mehr gebrauchsfähige Elektrowerkzeuge und defekte oder verbrauchte Akkus/Batterien müssen getrennt entsorgt werden. Nutzen Sie die vorgesehenen Sammelsysteme. Bei unsachgemäßer Entsorgung können Elektro- und Elektro- nik-Altgeräte aufgrund des möglichen Vorhandenseins ge- fährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Nur für Deutschland: Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte Wie im Folgenden näher beschrieben, sind bestimmte Ver- treiber zur unentgeltlichen Rücknahme von Altgeräten ver- pflichtet. Vertreiber mit einer Verkaufsfläche für Elektro- und Elektro- nikgeräte von mindestens 400m² sowie Vertreiber von Le- bensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m², die mehrmals im Kalenderjahr oder dauerhaft Elek- tro- und Elektronikgeräte anbieten und auf dem Markt bereit- stellen, sind verpflichtet,
