NÁVOD NA OBSLUHU GBH 18 V18 Professional BOSCH

Slovenčina.... Stránka 118

Popis výrobku a výkonu

Bezpečnostné upozornenia

Všeobecné bezpečnostné upozornenia pre elektrické náradie

VÝSTRAHA

Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie

a špecifikácie dodané s týmto elektrickým náradím.

Nedodržiavanie všetkých uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo tažké poranenie.

Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (s prívodnou šnúrou) a na elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli zapálit' prach alebo výpary.
Nedovoľte detľom a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali

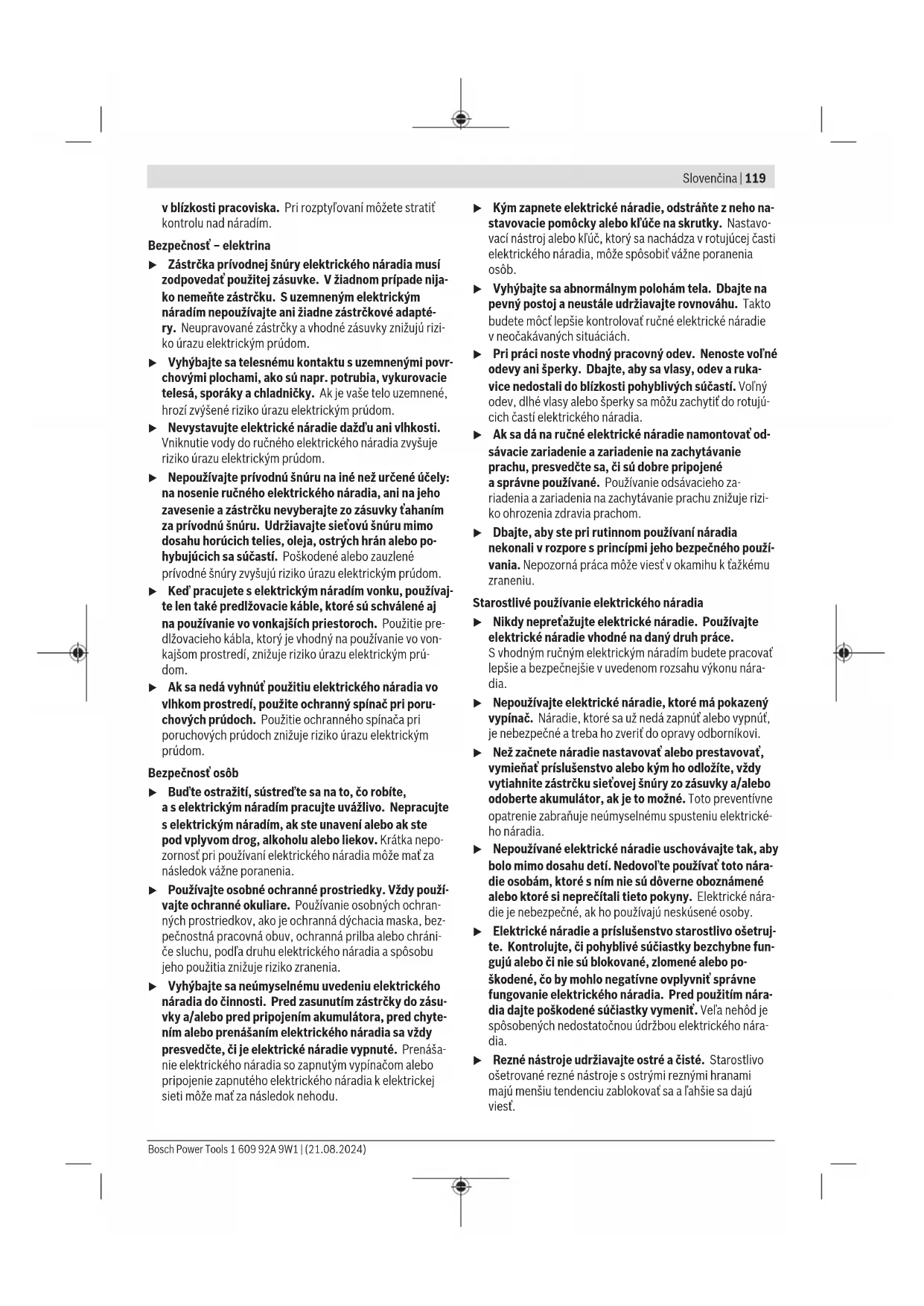

v blízkosti pracoviska. Pri rozptyľovaní môžete stratit kontrolu nad náradím.

Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade nijako nemeňte zástrčku. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Neupravované zástrčky a vhodné zásuvky znížujú riziko úrazu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
Nevystavujte elektrické náradie dažd'u ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky tahaním za prívodnú šnúru. Udržiavajte sietovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo pohybujúcich sa súčastí. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom.
Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko úrazu elektrickým průdom.
Ak sa nedá vyhnút použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.

Bezpečnost'osôb

▶ Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia.
Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chránice sluchu, podľa druhu elektrického náradia a spôsobu jeho použitia znižuje riziko zranenia.
Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.

Kým zapnete elektrické náradie, odstráňte z neho nastavovacie pomôcky alebo klůče na skrutky. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobit vážne poranenia osób.
Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môčí lepšie kontrolovať ručné elektrické náradie v neočakávaných situáciách.
▶ Pri práci noste vhodný pracovný odev. Nenoste vol'né odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí. Vol'ný odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich častí elektrického náradia.
Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Dbajte, aby ste pri rutinnom používaní náradia nekonali v rozpore s princípmi jeho bezpečného používania. Nepozorná práca môže viest'v okamihu k t'ažkému zraneniu.

Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce. S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi.
Než začnete náradie nastavovat alebo prestavovat, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Elektrické náradie a príslušenstvo starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negatívne ovplyvnit' správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit'. Veľa nehôd je spôsobených nedostatočnou údržbou elektrického náradia.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovat sa a l'ahšie sa dajú viest.

120 | Slovenčina

Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnosť, ktorú bu-dete vykonávat’. Používanie elektrického náradia na iný než predpokladaný účel môže viest k nebezpečným situáciám.
Rukoväti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmykl'avé rukoväti a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.

Starostlivé používanie akumulátorového náradia

Akumulátory nabíjajte len v nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjačka určená na nabíjanie iného typu akumulátorov, hrozí nebezpečenstvo požiaru.
▶ Do elektrického náradia používajte len špecificky určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru.
Nepoužívané akumulátory uschovávajte tak, aby sa nemohli dostať do styku s kancelárskymi sponkami, mincami, kl’účmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobit’ skratovanie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popálenie alebo vznik požiaru.
Z akumulátora môže pri nesprávnom používaní vyte- kať kvapalina. Vyhýbajte sa kontaktu s touto kvapali- nou. Po náhodnom kontakte opláchnite postihnuté miesto vodou. Ak sa dostane kvapalina z akumulátora do očí, vypláchnite ich a vyhl’adajte lekára. Unikajúca kvapalina z akumulátora môže spôsobit podráždenie po- kožky alebo popáleniny.
Nepoužívajte poškodené alebo upravované akumulátory alebo náradie. Poškodené alebo upravované akumulátory môžu neočakávane reagovať a spôsobit požiar, výbuch alebo zranenie.
▶ Nevystavujte akumulátory alebo náradie ohňu ani vysokým teplotám. Vystavenie ohňu alebo teplote nad 130 °C môže spôsobit výbuch.
Dodržujte pokyny týkajúce sa nabíjania a akumulátory alebo náradie nenabíjajte mimo teplotného rozsahu uvedeného v pokynoch. Nesprávne nabíjanie alebo teploty mimo špecifikovaného rozsahu môžu poškodit' akumulátor a zvýšit' riziko požiaru.

Servis

Elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčlastky. Tým sa zaistí zachovanie bezpečnosti náradia.
Nikdy neopravujte poškodené akumulátory. Akumulátory môže opravovat len výrobca alebo autorizovaný servis.

Bezpečnostné upozornenia pre kladivá

Bezpečnostné výstrahy pre všetky operácie

▶ Používajte ochranu sluchu. Vystavenie hluku môže spôsobit' stratu sluchu.
▶ Používajte pomocné rukoväti, ak sú súčasťou dodávky náradia. Strata kontroly môže spôsobit zranenie.
Ak vykonávate prácu, kde sa môže rezacie príslušenstvo alebo spojovací materiál dostať do kontaktu so skrytou elektroinštaláciou, držte elektrické náradie za izolované uchopovacie plochy. Rezacie príslušenstvo a spojovací materiál pri kontakte s fázou môžu prepojit odhalené kovové časti náradia s fázou a používatel' môže byť zasiahnutý elektrickým prúdom.

Vždy začínajte vřtať pri nižšej rýchlosti a tak, aby bol hrot vrtáka v kontakte s obrobkom. Vrták, ktorý sa volne otáča rýchlejšie a ktorý nie je v kontakte s obrobkom, sa môže ohnút, čo môže viest k zraneniu osób.
- Tlak vyvíjajte len v priamom smere s vrtákom a nadmerne netlačte. Vrtáky sa môžu ohýbať, spôsobit žlomenie alebo stratu kontroly a viest k zraneniu osôb.

Dodatočné bezpečnostné upozornenia

Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí alebo sa obrátte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobít požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu.
Počkajte na úplné zastavenie elektrického náradia, až potom ho odložte. Vkladací nástroj sa môže zaseknúť a môže zapríčinit stratu kontroly nad ručným elektrickým náradím.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.
Po poškodení akumulátora alebo v prípade neodborného používania môžu z akumulátora vystupovať škodlivé výpary. Akumulátor môže horieť alebo vybuchnút. Zabezpečte prívod čerstvého vzduchu a v prípade tažkostí vyhl'adajte lekára. Tieto výpary môžu podráždit dýchacie cesty.
- Akumulátor neupravujte ani ho neotvárajte. Hrozí nebezpečenstvo skratu.
▶ Špicatými predmetmi, ako napr. klince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjst k poškodeniu akumulátora. Vo vnútri môže dôjst ku skratu a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnút alebo sa prehriat.
- Akumulátor používajte iba vo výrobkoch výrobcu. Len tak bude akumulátor chránený pred nebezpečným preťažením.

Chráňte akumulátor pred teplom, napr. aj pred trvalým slnečným žiarením, pred ohňom, špinou, vodou a vlhkostou. Hrozí nebezpečenstvo výbuchu a skratu.

• Krátko po prevádzke sa nedotýkajte pracovných nástrojov ani častí telesa v ich blízkosti. Tie sa môžu počas prevádzky veľmi zohriat a spôsobit popáleniny.
  Pracovný nástroj sa môže pri vřtaní zablokovat. Zaujmite bezpečný postoj a elektrické náradie držte pevne obomi rukami. Inak môžete stratit kontrolu nad elektrickým náradím.
  ▶ Elektrické náradie držte pri práci pevne oboma rukami a zaujmite stabilný postoj. Elektrické náradie je bezpečnejšie viest dvomi rukami.

Opis výrobku a výkonu

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapríčinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.

Prosím, všimnite si obrázky v prednej časti návodu na používanie.

Používanie v súlade s určením

Elektrické náradie je určené na vrtanie s príklepom do betónu, tehál a kameňa. Taktiež je vhodné na vrtanie bez príklepu do dreva, kovu, keramiky a plastu. Náradie s elektronickou reguláciou a prepínaním chodu doprava/doľava je vhodné aj na skrutkovanie.

Vyobrazené komponenty

Číslovanie zobrazených komponentov sa vztahuje na znázornenie elektrického náradia na grafickej strane.

(1) Skl'učovadlo SDS plus
(2) Upnutie nástroja SDS plus
(3) Prachová ochranná manžeta
(4) Zaistovacia objímka
(5) Tlmenie vibrácií
(6) Tlačidlo na odistenie akumulátora ^a)
(7) Prepínač smeru otáčania
(8) Rukovät (izolovaná úchopová plocha)
(9) Vypínač
(10) Akumulátor ^a)
(11) Odistovacie tlačidlo spínača zastavenia príklepu/ zastavenia otáčania
(12) Spínač zastavenia príklepu/zastavenia otáčania
(13) Pracovné svetlo
(14) Tlačidlo pre nastavenie híbkového dorazu
(15) Prídavná rukovat' (izolovaná úchopová plocha)
(16) Híbkový doraz

(17) Poistná skrutka pre skí'učovadlo s ozubeným vencom ^4
(18) Skl'učovadlo s ozubeným vencom ^a)
(19) Upínacia stopka SDS plus pre skľučovadlo ^a)
(20) Kl'úč skľučovadla ^a)
(21) Univerzálny držiak s upínacou stopkou SDS plus ^a)
(22) Oblast upevnenia zaistovacej pomôcky proti pádu na elektrickom náradí
(23) Zaistovacia pomôcka proti pádu ^b
(24) Pevný ukotvovací bod zaistovacej pomôcky proti pádu ^b)
a) Toto príslušenstvo nepatri do štandardného rozsahu dodávky.
b) Toto príslušenstvo nie je súčastou štandardného rozsahu dodávky a nie je súčastou programu príslušenstva Bosch.

Technické údaje

Akumulátorové vřtacie kladivo		GBH 18V-18
Vecné číslo		3 611 J27 0..
Menovité napătie V 18
Menovité otačky ^A)	ot/min	900
Frekvencia príklepu ^A)	min ^-1	5 000
Upnutie nástroja SDS plus
Max. ∅ vrtáka
– Betón mm 18
– Ocel' mm 10
– Drevo mm 18
Hmotnost ^B)	kg	2,0 (1,5 Ah)–3,0(12,0 Ah)
Odporúčaná teplota okolia pri nabíjaní	°C	0 ... +35
Povolená teplota okolia pri prevádzke ^C) a pri skladovaní	°C	-20 ... +50
Odporúčané akumulátory GBA 18V...		ProCORE18V...
Odporúčané nabíjačky GAL 18...		GAX 18...GAL 36...

A) Merané pri 20–25 °C s akumulátorom GBA 18V 4.0Ah.
B) v závislosti od použitého akumulátora
C) obmedzený výkon pri teplotách < 0 °C
Technické údaje určené pomocou akumulátora, ktorý je súčasťou balenia.
Hodnoty sa môžu lišiť podľa výrobku a závisia od podmienok použitia a prostredia. ďalšie informácie na adrese www.bosch-professional.com/wac.

Informácia o hlučnosti/vibráciách

Hodnoty emisií hluku zistené podľa EN IEC 62841-2-6.

122 | Slovenčina

Celkové hodnoty vibrácií a _h (súčet vektorov v troch smeroch) a neistota K zistená podľa EN IEC 62841-2-6:

Vrtanie s príklepom do betónu: a_h=19 m/s^2, K=1,5 m/s^2 ,

Úroveň vibrácií a hodnota emisií hluku uvedené v týchto pokynoch boli namerané podľa normovaného meracieho postupu a dajú sa použiť na vzájomné porovnávanie elektrického náradia. Hodia sa aj na predbežný odhad emisie vibrácií a hluku.

Uvedená úroveň vibrácií a hodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, s odlišnými vkladacími nástrojmi alebo pri nedostatočnej údržbe, môže sa úroveň vibrácií a hodnota emisií hluku odlišovať. To môže emisiu vibrácií a hluku počas celého pracovného času výrazne zvýšiť.

Na presný odhad emisií vibrácií a hluku by sa mal zohl'adniť aj čas, v priebehu ktorého je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže emisie vibrácií a hluku počas celého pracovného času výrazne znížit.

Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite doplnkové bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.

Akumulátor

Bosch predáva akumulátorové elektrické náradie aj bez akumulátora. Informáciu, či je súčastou dodávky vášho elektrického náradia akumulátor, nájdete na obale.

Nabíjanie akumulátora

Používajte len nabíjačky uvedené v technických údajoch. Len tieto nabíjačky sú prispôsobené na lítium-iónový akumulátor používaný pri vašom elektrickom náradí.

Upozornenie: Lítiovo-iónové akumulátory sa na základe medzinárodných dopravných predpisov dodávajú čiastočne nabité. Aby ste zaručili plný výkon akumulátora, pred prvým použitím ho úplne nabite.

Vkladanie akumulátora

Zasuňte nabitý akumulátor do uchytenia akumulátora tak, aby zaskočil.

Vyberanie akumulátora

Na vybratie akumulátora stlačte odistovacie tlačidlo akumulátora a akumulátor vytiahnite von. Nepoužívajte pritom neprimeranú silu.

Akumulátor je vybavený 2 blokovacími stupňami, ktoré majú zabrániť tomu, aby pri neúmyselnom stlačení odistovacieho tlačidla akumulátor nevypadol. Kým sa akumulátor nachádza v elektrickom náradí, je pridržiavaný v správnej polohe pomocou pružiny.

Indikácia stavu nabitia akumulátora

Upozornenie: Nie každý typ akumulátora má indikáciu stavu nabitia.

Zelené LED kontrolky indikácie stavu nabitia akumulátora zobrazujú stav nabitia akumulátora. Z bezpečnostných dôvodov je zistovanie stavu nabitia možné len vtedy, ked'je elektrické náradie zastavené.

Ak po stlačení tlačidla pre indikáciu stavu nabitia nesvieti žiadna LED kontrolka, akumulátor je chybný a musí sa vymenit.

Typ akumulátora GBA 18V...

LED Kapacita

Trvalé svietenie 3× zelená 60–100 %

Trvalé svietenie 2× zelená 30–60 %

Trvalé svietenie 1× zelená 5-30 %

Blikanie 1× zelená 0-5 %

Typ akumulátora ProCORE18V...

LED Kapacita

Trvalé svietenie 5× zelená 80–100 %

Trvalé svietenie 4× zelená 60–80 %

Trvalé svietenie 3× zelená 40–60 %

Trvalé svietenie 2× zelená 20-40 %

Trvalé svietenie 1× zelená 5–20 %

Blikanie 1 × zelená 0–5 %

Pokyny na optimálne zaobchádzanie s akumulátorom

Chráňte akumulátor pred vlhkostou a vodou.

Akumulátor skladujte iba pri teplote v rozsahu od -20 °C do 50 °C. Nenechávajte akumulátor napríklad v lete položený v automobile.

Príležitostne vyčistite vetracie štrbiny akumulátora čistým, mäkkým a suchým štetcom.

Výrazne skrátená doba prevádzky akumulátora po nabití signalizuje, že akumulátor je opotrebovaný a treba ho vymenit za nový.

Dodržiavajte upozornenia týkajúce sa likvidácie.

Montáž

Pred vykonávaním akýchkol'vek prác na elektrickom náradí (napr. údržba, výmena nástroja atd.) vyberte z elektrického náradia akumulátor. V prípade neúmy-

▶ Elektrické náradie používajte iba s prídavnou rukováťou (15).
Dbajte na to, aby bola prídavná rukovát vždy pevne utiahnutá. Inak môžete pri práci stratit kontrolu nad elektrickým náradím.

Otočenie prídavnej rukoväti (pozri obrázok A)

Prídavnú rukovát (15) môžete ľubovolne otočit, aby ste zau- jali bezpečný a neunavujúci postoj.

- Otočte spodnú časť prídavnej rukováti (15) proti smeru pohybu hodinových ručičiek a prídavnú rukováť (15) otočte do želanej polohy. Potom znova utiahnite spodnú časť prídavnej rukováti (15) v smere pohybu hodinových ručičiek. Dajte pozor na to, aby sa upínacia páska prídavnej ru- kováti nachádzala v príslušnej drážke krytu náradia.

Výber skl'učovadla a pracovných nástrojov

Na vřtanie s príklepom potrebujete nástroje SDS plus, ktoré sa vkladajú do skľučovadla SDS plus.

Na vrtanie bez príklepu do dreva, kovu, keramiky a plastu a na skrutkovanie sa používajú nástroje bez SDS plus (napr. vrták s valcovitou stopkou). Pre tieto nástroje potrebujete skl'učovadlo s ozubeným vencom.

Upozornenie: Skľučovadlo s ozubeným vencom používajte iba v pracovnom režime Vřtanie bez príklepu.

Výmena skl'učovadla

Nasadenie/vybratie ozubeného skl'učovadla

Aby ste mohli pracovať s nástrojmi bez SDS plus (napr. vrták s valcovitou stopkou), musíte namontovať vhodné sklúčovadlo (sklúčovadlo s ozubeným vencom alebo rýchloupínacie sklúčovadlo).

Montáž skľučovadla s ozubeným vencom (pozri obrázok B)

Vloženie skl'učovadla s ozubeným vencom (pozri obrázok B)

• Vyčistite zasúvací koniec stopky a mierne ho namažte.
• Zasuňte skľučovadlo otáčajúc ho so stopkou SDS-plus do upínacej hlavy tak, aby sa samočinne zaistilo.
• Skontrolujte zaistenie potiahnutím za skl'učovadlo s ozubeným vencom.

Demontáž skl'učovadla s ozubeným vencom

- Zaistovaciu objímku (4) posuňte dozadu a vyberte skľučovadlo s ozubeným vencom (18).

Výmena nástroja

Ochranná manžeta (3) vo vel'kej miere zabraňuje počas prevádzky náradia vnikaniu prachu z vrtania do upínacej hlavy. Pri vkladaní nástroja dávajte pozor, aby sa ochranná manžeta (3) nepoškodila.

Poškodenú ochrannú manžetu je potrebné ihned' vymenit'. Odporúčame, aby ste si to dali urobit' v autorizovanom servisnom stredisku.

Nasad'te vkladací nástroj SDS plus (pozri obrázok C)

Pomocou sklučovadla vrtáka SDS plus (1) môžete l'ahko a pohodlné vymenit vkladací nástroj bez použitia d'alšieho náradia.

Vkladací nástroj SDS plus je voľne pohyblivý, čo je podmienené systémovo. Pri chode naprázdno tým vzniká odchýlka od presného kruhového pohybu. Na presnosť vrtu to však nemá vplyv, pretože vrták sa pri vřtaní sám automaticky vycentruje.

Vkladací nástroj SDS plus odoberte (pozri obrázok D)

- Zaisťovaciu objímku (4) posuňte dozadu a vyberte pracovný nástroj.

Výmena nástroja so skľučovadlom s ozubeným vencom Vkladanie pracovného nástroja (pozri obrázok E)

Upozornenie: Na vrtanie s príklepom nepoužívajte nástroje bez SDS plus! Nástroje bez SDS plus a ich skľučovadlo sa pri vrtaní s príklepom poškodia.

• Vložte skľučovadlo s ozubeným vencom (18).
• Otvorte skľučovadlo s ozubeným vencom (18) otočením tak, aby sa nástroj dal vložit. Vložte pracovný nástroj.
• Zasuňte dotahovací klúč (20) do príslušných otvorov sklůčovadla s ozubeným vencom (18) a nástroj rovnomerne utiahnite.
  – Prepínač pracovných režimov (12) otočte do polohy „Vr-tanie“.

Vyberanie pracovného nástroja (pozri obrázok F)

- Otočte objímku skľučovadla s ozubeným vencom (18) pomocou doťahovacieho klúča (20) proti smeru pohybu hodinových ručičiek tak, aby sa pracovný nástroj dal vybrať.

Odsávanie prachu a triesok

Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovu môže byť zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo ochore-nia dýchacích ciest používatel’a alebo osób, ktoré sa nachá-dzajú v blízkosti.

Určité druhy prachu, ako napríklad prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, predovšetkým v spojení s prídavnými látkami, ktoré sa používajú na

124 | Slovenčina

ošetrenie dreva (chróman, prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávat len odborníci.

• Používajte podľa možnosti také odsávanie prachu, ktoré je pre daný materiál vhodné.
• Postarajte sa o dobré vetranie svojho pracoviska.
• Odporúčame používať masku na ochranu dýchacích ciest s filtrom triedy P2.

Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrábaných materiálov.

Zabráňte usadzovaniu a hromadeniu prachu na pracovisku. Prach sa môže l'ahko zapáliť.

Prevádzka

Uvedenie do prevádzky

Nastavenie pracovného režimu

- Na zmenu pracovného režimu stlačte uvoľňovacie tlačidlo (11) a prepínač pracovných režimov (12) otáčajte do želanej pozície, kým sa počutelné nezaistí.

Upozornenie: Pracovný režim meňte len pri vypnutom elektrickom náradí! Inak by sa mohlo elektrické náradie poškodit.

Poloha na vrtanie s príklepom do betónu alebo kameňa

Poloha na vrtanie bez príklepu do dreva, kovu, keramiky a plastu a na skrutkovanie

Nastavenie smeru otáčania (pozri obrázok G)

Prepínačom smeru otáčania (7) môžete menit smer otáčania elektrického náradia. Nie je to však možné vtedy, keď je stlačený vypínač (9).

▶ Prepínač smeru otáčania (7) aktivujte len na zastavenom elektrickom náradí.

Na vrtanie s príklepom a na vrtanie nastavte vrtačku vždy na pravobežný chod.

• Pravobežný chod: Na vrtanie a zaskrutkovávanie skrutiek zatlačte prepínač smeru otáčania (7) dol'ava až na doraz.
• Ľavobežný chod: Na uvoľnenie, resp. vyskrutkovanie skrutiek a matíc zatlačte prepínač smeru otáčania (7) doprava až na doraz.

Upozornenie: Ak je prepínač smeru otáčania umiestnený v strednej polohe, vypínač je zablokovaný.

Zapínanie/vypínanie

• Elektrické náradie zapnete stlačením vypínača (9).
  Pracovné svetlo (13) svieti pri mierne alebo úplne stlačenom vypínači (9) a umožnuje osvetlenie pracovnej oblasti pri nepriaznivých svetelných podmienkach.
• Na vypnutie elektrického náradia uvol'nite vypínač (9).

Pri nízkych teplotách dosiahne elektrické náradie plný príklepový/sekací výkon až po určitom čase.

Nastavenie počtu otáčok/frekvencie príklepu

Otáčky/príklepy zapnutého elektrického náradia môžete plynulo regulovať tým, do akej miery stláčate vypínač (9).

Mierny tlak na vypínač (9) vyvolá nízke otačky/príklepy. So zvyšovaním tlaku sa počet otačok/frekvencia príklepu zvyšujú.

Pracovné pokyny

Nastavenie híbky vrtania (pozri obrázok H)

Pomocou híbkového dorazu (16) je možné stanoviť želanú híbku výtania X.

• Stlačte tlačidlo pre nastavenie híbkového dorazu (14) a nastavte híbkový doraz v prídavnej rukováti (15). Ryhovanie na híbkovom doraze (16) musí smerovať nadol.
• Posuňte pracovný nástroj SDS plus až na doraz do upnutia nástroja SDS plus (2). Pohyblivost pracovného nástroja SDS plus môže inak spôsobit nesprávne nastavenie híbky vrtania.
• Híbkový doraz vytiahnite tak, aby vzdialenost medzi špičkou vrtáka a špičkou híbkového dorazu zodpovedala želanej híbke vrtania X.

Krútiaci moment pri preťažení

Ked' sa pracovný nástroj sprieči alebo zablokuje, po- hon vrtacieho vretena sa preruší. Z dôvodu vznikajú- cich síl držte elektrické náradie vždy obidvomi rukami a zaujmite stabilný postoj.
Ked' sa elektrické náradie zablokuje, okamžite ho vypnite a uvol'nite pracovný nástroj. Pri zapnutí so zablokovaným vrtacím nástrojom vznikajú veľmi intenzívne reakčné momenty.

Rýchle vypnutie (KickBack Control)

Rýchle vypnutie (KickBack Control) poskytuje lepšiu kontrolu nad elektrickým náradím, čím zvyšuje ochranu používateľa v porovnaní s iným elektrickým náradím bez funkcie KickBack Control. Pri náhlej a nepredvídatelnej rotácii

- Na opätovné uvedenie do prevádzky uvol'nite vypínač (9) a znova ho stlačte.

Rýchle vypnutie je indikované blikaním pracovného svetla (13) na elektrickom náradí.

Tlmenie vibrácií

Zabudované tlmenie vibrácií znižuje vznikajúce vibrácie.

Elektrické náradie prestaňte používať, ked’ je poškodený tlmiaci prvok.

Konštantná elektronika

Konštantná elektronika udržiava konštantné otáčky na vol'nobehu a pri určitých podmienkach zaťaženia. To zaručuje rovnomerný pracovný výkon.

Vkladanie skrutkovacích hrotov (pozri obrázok I)

▶ Na skrutku/maticu prikladajte ručné elektrické náradie iba vo vypnutom stave. Otáčajúce sa pracovné nástroje by sa mohli zošmyknút.

– Vyčistite zasúvací koniec upínacej stopky a mierne ho na- mažte.
– Univerzálny držiak zasúvajte otáčajúc do upnutia nástroja dovtedy, kým sa samočinne nezaistí.
- Zaistenie skontrolujte potiahnutím za univerzálny držiak.
- Skrutkovací bit nasad'te do univerzálneho držiaka. Používajte iba skrutkovacie bity, ktoré zodpovedajú hlavám skrutiek.
- Na odobratie univerzálneho držiaka posuňte zaistovaciu objímku (4) dozadu a univerzálny držiak (21) odoberte z upínacej hlavy.

Upevnenie zaistovacej pomôcky proti pádu (pozri obrázok J)

Upozornenie: Na zaistenie elektrického náradia proti pádu je nutné použit zaistovaciu pomôcku proti pádu (23), ktorá je vhodná pre hmotnosť systému. Maximálna povolená dlžka zaistovacej pomôcky proti pádu je 1,8 m. Bezpodmienečne dodržujte povolenú upevnovaciu oblast (22) na elektrickom náradí.

Ako zaisťovaciu pomôcku proti pádu používajte prednostne plochú slučku upevnenú kotvovým uzlom alebo zaisťovaciu pomôcku proti pádu s tlmičom pádu.

Pri upevňovaní zaistovacej pomôcky proti pádu (23) bezpodmienečne dodržujte jej návod na použitie.

Protilahlú stranu zaisťovacej pomôcky proti pádu bezpodmienečne upevnite o stabilnú konštrukciu (napr. budova alebo lešenie) a nikdy nie o samotného používatel'a.

Zaistovacia pomôcka proti pádu musí byť voľne pohyblivá a smie sa upevňovať výlučne na pevný uvázovací bod (24) a v povolenej upevňovacej oblasti (22) na elektrickom náradí.

Pevný uvázovací bod (24) vyberte tak, aby elektrické náradie mohlo v prípade pádu vol'ne spadnút do zaisťovacej pomôcky bez toho, aby sa pritom ovinulo okolo používatel'a alebo aby ho ohrozilo.

Nikdy nepoužívajte zaistovaciu pomôcku proti pádu na elektrickom náradí s namontovaným odsávaním prachu.

Údržba a servis

Údržba a čistenie

Pred vykonávaním akýchkol'vek prác na elektrickom náradí (napr. údržba, výmena nástroja atd') vyberte z elektrického náradia akumulátor. V prípade neúmyselného stlačenia zapínača/vypínača hrozí nebezpečenstvo poranenia.
Elektrické náradie a vetracie štrbiny udržiavajte v čistote, aby ste mohli dobre a bezpečne pracovat.
▶ Poškodenú ochrannú manžetu je potrebné ihned' vymenit'. Odporúčame, aby ste si to dali urobit' v autorizovanom servisnom stredisku.
- Po každom použití vyčistite upínanie nástroja (2).

Zákaznícka služba a poradenstvo ohľadom použitia

Servis pre zákazníkov vám odpovie na otázky týkajúce sa opravy a údržby vášho produktu, ako aj náhradných dielov. Rozložené výkresy a informácie k náhradným dielom nájdete aj na stránke: www.bosch-pt.com

Poradenský tím Bosch vám ochotne pomôže v otázkach týkajúcich sa našich produktov a ich príslušenstva. V prípade akýchkol'vek otázok a objednávok náhradných dielov bezpodmienečne uved'te 10-miestne vecné číslo uvedené na typovom štítku produktu.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Đalšie servisné adresy nájdete na:

Odporúčané lítiovo-iónové akumulátory podliehajú požiadavkám na prepravu nebezpečného nákladu. Tieto akumulátory smie používatel'prepravovať po cestách bez d'alších opatrení.

Pri zasielaní prostredníctvom tretích osôb (napr.: leteckou dopravou alebo prostredníctvom špedície) treba pamätať na osobitné požiadavky na obaly a označenie zásielky. V takomto prípade treba pri príprave zásielky bezpodmienečne konzultovať s expertom pre prepravu nebezpečného tovaru.

Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa v obale nemohol posúvať. Dodržiavajte, prosím, aj prípadné d’alšie národné predpisy.

Likvidácia

Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.

Elektrické náradie, ktoré už nie je vhodné na používanie, a poškodené alebo použité akumulátory/batérie sa musia likvidovať oddelene. Využívajte na to určené zberné systémy. Pri nesprávnej likvidácii môžu mať staré elektrické a elektronické produkty škodlivé účinky na životné prostredie a l’udské zdravie z dôvodu možnej prítomnosti nebezpečných látok.

Akumulátory/batérie:

Li-Ion:

Dodržujte pokyny uvedené v časti Preprava (pozri „Preprava“, Stránka 125).

Magyar
