GBH 185LI Professional - Kladivo BOSCH - Bezplatný návod na obsluhu

Typ produktu	Bezdrôtový príklepový vŕtač (kladivo)
Značka	Bosch
Model	GBH 185LI Professional
Menovité napätie	18 V
Upínanie nástroja	SDS plus
Frekvencia príklepov	0–4675 min⁻¹
Menovité otáčky (doprava)	0–1050 ot/min
Menovité otáčky (doľava)	0–1050 ot/min
Max. priemer vŕtania (betón)	22 mm
Max. priemer vŕtania (oceľ)	13 mm
Max. priemer vŕtania (drevo)	20 mm
Hmotnosť	2,6–3,7 kg (podľa batérie)
Dĺžka	296 mm
Výška	208 mm
Teplota nabíjania	0 °C až +35 °C
Teplota prevádzky/skladovania	−20 °C až +50 °C
Odporúčané batérie	GBA 18V..., ProCORE18V...
Odporúčané nabíjačky	GAL 18..., GAX 18..., GAL 36...
Hladina akustického tlaku	93 dB(A) (bez GDE 12)
Hladina akustického výkonu	101 dB(A) (bez GDE 12)
Vibrácie (vŕtanie betónu)	14,0 m/s² (K=1,5 m/s²)
Vibrácie (sekanie)	9,4 m/s² (K=1,5 m/s²)
Funkcie	Príklepové vŕtanie, vŕtanie bez príklepu, sekanie, skrutkovanie
Bezpečnosť	KickBack Control, bezpečnostná spojka, tlmenie vibrácií
Osvetlenie	Vstavaná LED

Často kladené otázky - GBH 185LI Professional BOSCH

Ako zmeniť režim prevádzky?

Ak chcete zmeniť režim, stlačte tlačidlo odomknutia (12) a otočte prepínač (13) do požadovanej polohy (vŕtanie, vŕtanie bez príklepu, sekanie, Vario-Lock). Režim meňte len vtedy, keď je nástroj zastavený.

Ako nainštalovať a vybrať batériu?

Vložte batériu (11) do priestoru, kým nezacvakne. Pri vyberaní stlačte tlačidlo odomknutia (7) a vyberte batériu. Batéria je vybavená dvojitým bezpečnostným uzamknutím.

Ako nastaviť hĺbku vŕtania?

Stlačte tlačidlo nastavenia dorazu hĺbky (15), vložte doraz (17) do pomocnej rukoväte (16) s vrúbkovaním smerom nadol a potom ho nastavte na požadovanú hĺbku X.

Čo robiť v prípade zablokovania nástroja?

Bezpečnostná spojka preruší pohon vretena, ak sa príslušenstvo zasekne. Vypnite nástroj, odstráňte zaseknuté príslušenstvo a potom ho znova zapnite. Zariadenie KickBack Control okamžite zastaví nástroj v prípade náhleho otočenia.

Ako upevniť bezpečnostný popruh proti pádu?

Použite vhodný bezpečnostný popruh proti pádu (24) (max. dĺžka 1,8 m). Upevnite ho v upevňovacej zóne (23) na nástroji a druhý koniec k pevnému kotviacemu bodu (25). Nikdy ho neupevňujte na odev alebo zápästie.

Môžem použiť vrtáky bez stopky SDS plus?

Áno, pre vrtáky s valcovou stopkou musíte namontovať kľúčové skľučovadlo (19) alebo samoupínacie skľučovadlo s adaptérom SDS plus (20). Tieto príslušenstvo používajte iba v režime vŕtania bez príklepu.

Ako udržiavať proti prachovú krytku?

Po každom použití očistite proti prachovú krytku (3). Ak je poškodená, ihneď ju vymeňte. Výmenu nechajte vykonať v servisnom stredisku.

Čo je zariadenie KickBack Control?

KickBack Control automaticky zastaví elektrické náradie, ak sa náhle začne otáčať okolo osi vrtáka, čím zlepšuje ovládanie a bezpečnosť. Zastavenie signalizuje blikanie LED (14).

Ako nastaviť pomocnú rukoväť?

Otáčajte pomocnú rukoväť (16) proti smeru hodinových ručičiek, aby ste ju uvoľnili, nastavte ju do požadovanej polohy a potom ju utiahnite otáčaním v smere hodinových ručičiek. Uistite sa, že objímka je správne v drážke krytu.

Ktoré nabíjačky sú kompatibilné s GBH 185LI?

Odporúčané nabíjačky sú modely GAL 18..., GAX 18... a GAL 36... od Bosch. Na nabíjanie lítiovo-iónových batérií používajte iba tieto nabíjačky.

NÁVOD NA OBSLUHU GBH 185LI Professional BOSCH

Bosch predáva akumulátorové elektrické náradie aj bez akumulátora. Na obale je uvedené, či je súčasťou dodávky elektrického náradia akumulátor.

Nabíjanie akumulátora

Natočenie prídavnej rukoväti (pozri obrázok A)

Prídavnú rukoväť (16) môžete ľubovoľne natočiť, aby ste dosiahli bezpečný pracovný postoj bez únavy.

Otočte dolnú časť prídavnej rukoväti (16) proti smeru hodinových ručičiek a natočte prídavnú rukoväť (16) do požadovanej polohy. Potom znovu utiahnite dolnú časť prídavnej rukoväti (16) po smere hodinových ručičiek. Dávajte pozor na to, aby bol upínací pásik prídavnej rukoväti v drážke na telese, ktorá je na to určená.

Voľba skľučovadla nástrojov

Na vŕtanie s príklepom a sekanie potrebujete nástroje SDS plus, ktoré sa nasadzujú do skľučovadla SDS plus.

Na vŕtanie bez príklepu do dreva, kovu, keramiky a plastu a tiež na skrutkovanie sa používajú nástroje bez SDS plus (napr. vrták s valcovou stopkou). Na tieto nástroje potrebujete ozubené skľučovadlo.

V tejto polohe vypínač príklepu/otáčania (13) nezaskočí.

Poloha na sekanie

Nastavenie smeru otáčania

Na príklepové vŕtanie, vŕtanie a sekanie nastavte smer otáčania vždy na chod vpravo.

Chod vpravo: Na vŕtanie a skrutkovanie skrutiek stlačte prepínač smeru otáčania (8) až na doraz doľava.

Chod vľavo: Na povoľovanie, resp. vyskrutkovanie skrutiek a matíc stlačte prepínač smeru otáčania (8) až na doraz

doprava.

Upozornenie: Keď je prepínač smeru otáčania v strednej polohe, je vypínač zablokovaný.

Zapnutie a vypnutie

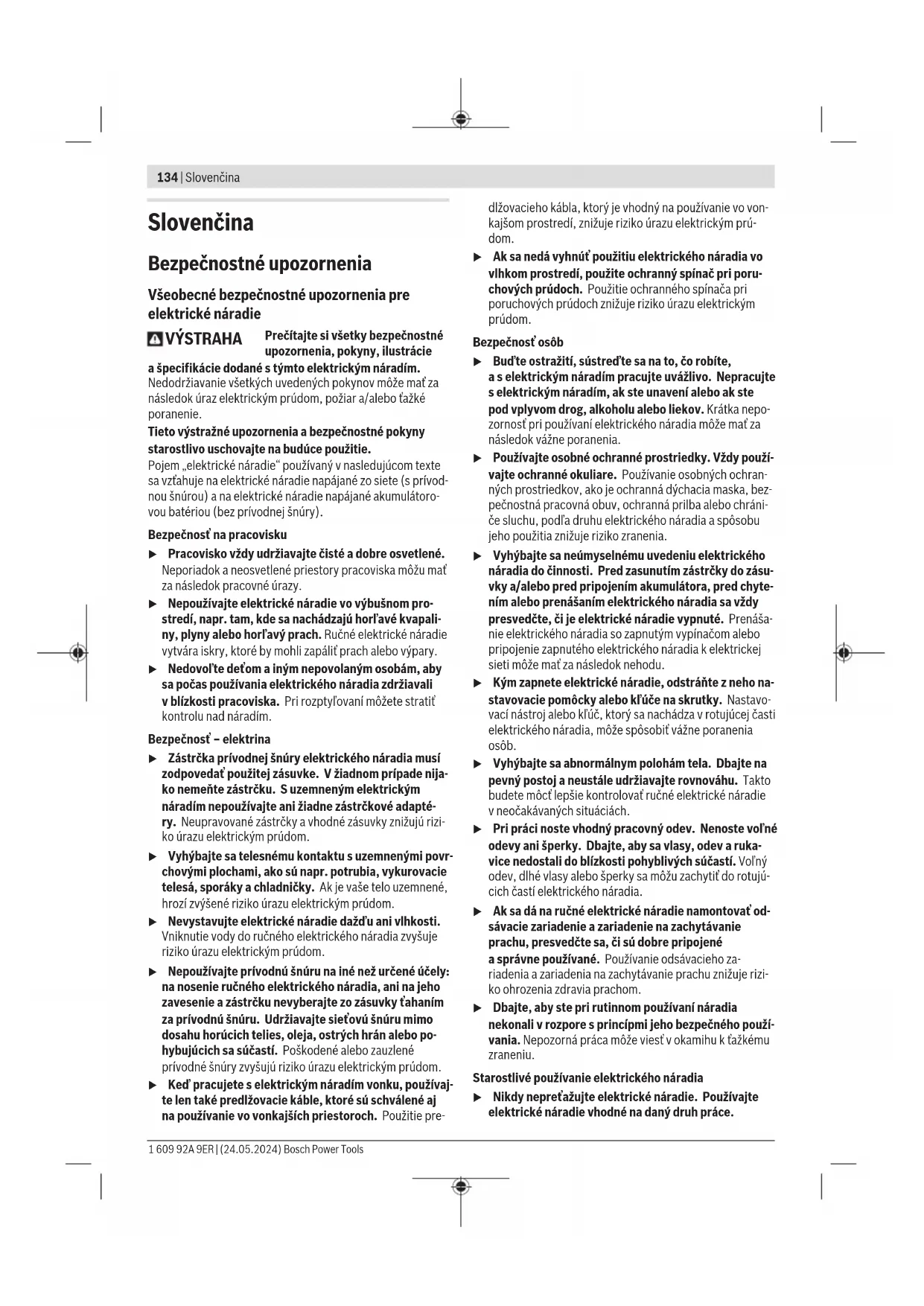

Bezpečnostné upozornenia

Všeobecné bezpečnostné upozornenia pre elektrické náradie

VÝSTRAHA

Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie

a špecifikácie dodané s týmto elektrickým náradím. Nedodržiavanie všetkých uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo ťažké poranenie.

Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (s prívodnou šnúrou) a na elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade nijako nemeňte zástrčku. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom. Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom. - Nevystavujte elektrické náradie dažďu ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom. Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky ťahaním za prívodnú šnúru. Udržiavajte sieťovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo pohybujúcich sa súčastí. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom. Keď pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie pre

dlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko úrazu elektrickým prúdom.

Ak sa nedá vyhnúť použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.

Bezpečnosť osôb

Buďte ostražití, sústreďte sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia. Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chrániče sluchu, podľa druhu elektrického náradia a spôsobu jeho použitia znižuje riziko zranenia. Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu. Kým zapnete elektrické náradie, odstráňte z neho nastavovacie pomôcky alebo kľúče na skrutky. Nastavovací nástroj alebo kľúč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobiť vážne poranenia osôb. Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môcť lepšie kontrolovať ručné elektrické náradie v neočakávaných situáciách. Pri práci noste vhodný pracovný odev. Nenoste voľné odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí. Voľný odev, dlhé vlasy alebo šperky sa môžu zachytiť do rotujúcich častí elektrického náradia. Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom. Dbajte, aby ste pri rutinnom používaní náradia nekonali v rozpore s princípmi jeho bezpečného používania. Nepozorná práca môže viesť v okamihu k ťažkému zraneniu.

S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.

Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi. Než začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia. Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby. Elektrické náradie a príslušenstvo starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negatívne ovplyvniť správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymeniť. Veľa nehôd je spôsobených nedostatočnou údržbou elektrického náradia. - Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovať sa a ľahšie sa dajú viesť. Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohľadnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie elektrického náradia na iný než predpokladaný účel môže viesť k nebezpečným situáciám. Rukoväte a uchopové povrchy udržujte suché a bez oleja alebo mazacieho tuku. Šmykľavé rukoväte a uchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v nečakaných situáciách.

Akumulátory nabíjajte len v nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjačka určená na nabíjanie iného typu akumulátorov, hrozí nebezpečenstvo požiaru. Do elektrického náradia používajte len špecifikované akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru. Nepoužívané akumulátory uschovávajte tak, aby sa nemohli dostať do styku s kancelárskymi sponkami, mincami, kľúčmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobiť skratovanie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popálenie alebo vznik požiaru.

Z akumulátora môže pri nesprávnom používaní vytekať kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte opláchnite postihnuté miesto vodou. Ak sa dostane kvapalina z akumulátora do očí, vypláchnite ich a vyhľadajte lekára. Unikajúca kvapalina z akumulátora môže spôsobiť podráždenie pokožky alebo popáleniny. Nepoužívajte poškodené alebo upravované akumulátory alebo náradie. Poškodené alebo upravované akumulátory môžu neočakávane reagovať a spôsobiť požiar, výbuch alebo zranenie. - Nevystavujte akumulátory alebo náradie ohňu ani vysokým teplotám. Vystavenie ohňu alebo teplote nad 130°C môže spôsobiť výbuch. Dodržiavajte pokyny týkajúce sa nabíjania a akumulátory alebo náradie nenabíjajte mimo teplotného rozsahu uvedeného v pokynoch. Nesprávne nabíjanie alebo teploty mimo špecifikovaného rozsahu môžu poškodiť akumulátor a zvýšiť riziko požiaru.

Servis

Elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia. Nikdy neopravujte poškodené akumulátory. Akumulátory môže opravovať len výrobca alebo autorizovaný servis.

Bezpečnostné upozornenia pre kladivá

Bezpečnostné výstrahy pre všetky operácie

Používajte ochranu sluchu. Vystavenie hluku môže spôsobiť stratu sluchu. Používajte pomocné rukoväti, ak sú súčasťou dodávky náradia. Strata kontroly môže spôsobiť zranenie. Ak vykonávate prácu, kde sa môže rezacie príslušenstvo alebo spojovací materiál dostať do kontaktu so skrytou elektroinštaláciou, držte elektrické náradie za izolované uchopovacie plochy. Rezacie príslušenstvo a spojovací materiál pri kontakte s fázou môžu prepojiť odhalené kovové časti náradia s fázou a používateľ môže byť zasiahnutý elektrickým prúdom.

Vždy začínajte vŕtať pri nižšej rýchlosti tak, aby bol hrot vrtáka v kontakte s obrobkom. Vrták, ktorý sa voľne otáča rýchlejšie a ktorý nie je v kontakte s obrobkom, sa môže ohnúť, čo môže viesť k zraneniu osôb. Tlak vyvíjajte len v priamom smere s vrtákom a nadmerne netlačte. Vrtáky sa môžu ohýbať, spôsobiť zlomenie alebo stratu kontroly a viesť k zraneniu osôb.

Dodatočné bezpečnostné upozornenia

Používajte vhodné prístroje na vyhľadávanie skrytých elektrických vedení a potrubí alebo sa obráťte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobiť požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie ply

nového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu.

• Počkajte na úplné zastavenie elektrického náradia, až potom ho odložte. Vkladací nástroj sa môže zaseknúť a môže zapríčiniť stratu kontroly nad ručným elektrickým náradím. Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridŕžaný rukou. Po poškodení akumulátora alebo v prípade neodborného používania môžu z akumulátora vystupovať škodlivé výpary. Akumulátor môže horieť alebo vybuchnúť. Zabezpečte prívod čerstvého vzduchu a v prípade ťažkostí vyhľadajte lekára. Tieto výpary môžu podráždiť dýchacie cesty. Akumulátor neotvárajte. Hrozí nebezpečenstvo skratu. Špicatými predmetmi, ako napr. klince alebo skrutkovače, alebo pôsobením vonkajšej sily môže dôjsť k poškodeniu akumulátora. Vo vnútri môže dôjsť ku skratu a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnúť alebo sa prehriať. Akumulátor používajte iba vo výrobkoch výrobcu. Len tak bude akumulátor chránený pred nebezpečným preťažením.

Chráňte akumulátor pred teplom, napr. aj pred trvalým slnečným žiarením, pred ohňom, špinou, vodou a vlhkosťou. Hrozí nebezpečenstvo výbuchu a skratu.

Krátko po prevádzke sa nedotýkajte pracovných nástrojov ani častí telesa v ich blízkosti. Tie sa môžu počas prevádzky veľmi zohriať a spôsobiť popáleniny. Pracovný nástroj sa môže pri vŕtaní zablokovať. Zaujmite bezpečný postoj a elektrické náradie držte pevne oboma rukami. Inak môžete stratiť kontrolu nad elektrickým náradím. Pri búracích prácach so sekáčom buďte opatrní. Padajúce kusy búraného materiálu môžu poraniť okolostojace osoby alebo vás. Elektrické náradie držte pri práci pevne oboma rukami a zaujmite stabilný postoj. Elektrické náradie je bezpečnejšie viesť dvomi rukami. Uchytenie pre závesné pútko (6) a závesné pútko neslúžia ako ochrana proti pádu. Uchytenie pre závesné pútko (6) používajte výlučne na pripevnenie závesného pútka. Zaisťovaciu pomôcku proti pádu (24) nikdy neupevňujte o uchytenie pre závesné pútko (6).

Toto elektrické náradie je určené na vŕtanie s príklepom do betónu, tehly a prírodného kameňa a na ľahké sekacie práce. Taktiež je vhodné na vŕtanie bez príklepu do dreva, kovu, keramiky a plastu. Náradie s elektronickou reguláciou a prepínaním chodu doprava/doľava je vhodné aj na skrutkovanie.

Vyobrazené komponenty

Číslovanie zobrazených komponentov sa vzťahuje na znázornenie elektrického náradia na grafickej strane.

(1) Sklučovadlo SDS plus (2) Upnutie nástroja SDS plus (3) Prachová ochranná manžeta (4) Zaistovacia objímka (5) Tlmenie vibrácií (6) Uchytenie pre závesné pútko (7) Tlačidlo na odistenie akumulátora (8) Prepínač smeru otáčania (9) Rukoväť (izolovaná úchopová plocha) (10) Zapínač/vypínač (11) Akumulátor (12) Odistovacie tlačidlo pre spínač zastavenia príklepu/zastavenia otáčania (13) Spínač zastavenia príklepu/zastavenia otáčania (14) Pracovné svetlo (15) Tlačidlo pre nastavenie hĺbkového dorazu (16) Prídavná rukoväť (izolovaná úchopová plocha) (17) Hĺbkový doraz (18) Poistná skrutka pre skľučovadlo s ozubeným vencom (19) Sklučovadlo s ozubeným vencom (20) Upínacia stopka SDS plus pre skľučovadlo (21) Kľúč skľučovadla (22) Univerzálny držiak s upínacou stopkou SDS plus (23) Oblasť upevnenia zaistovacej pomôcky proti pádu na elektrickom náradí (24) Zaistovacia pomôcka proti pádu (25) Pevný ukotvovací bod zaistovacej pomôcky proti pádu a) Toto príslušenstvo nepatrí do štandardného rozsahu dodávky. b) Toto príslušenstvo nie je súčasťou štandardného rozsahu dodávky a nie je súčasťou programu príslušenstva Bosch.

Technické údaje

Akumulátorové vṛṭacle kladivo GBH 185-LI
Vecné Čísló		3611 J240..
Menovité napătie V= 18
Frekvencia príklepuA)	min-1	0-4675
Menovité otáčkyA)
- Pravobězný chod ot/min 0-1 050
- L'avobězný chod ot/min 0-1 050
Upnutie nástroja SDS plus
Priemer stopky vretena mm 50
Max. Ø vṛtáka
- Betón mm 22
- Ocel'mm 13
- Drevo mm 20
HmotnostB)	kg 2,6 (1,5 Ah)-3,7 (12 Ah)
Dlžka mm 296
Výška mm 208
Ödporćaná teplota okolia pri nabljani°C	0...+35
Povolená teplota okolia pri prevádzkeC) a pri skladovaní	°C	-20...+50
Ödporćané akumúlátoryD)		GBA 18V...
		ProCORE18V...
Ödporćané nabijačky		GAL 18...
		GAX 18...
		GAL 36...

A) Merané pri 20-25°C s akumulátorom GBA 18V 4.0Ah. B) V závislosti od použitého akumulátora C) Obmedzený výkon pri teplotách < 0°C. D) V kombinácii s GDE 12 je nutné používať akumulátor > 3,0 Ah

Hodnoty sa môžu líšiť podľa výrobku a závisia od podmienok použitia a prostredia. Ďalšie informácie na adrese www.bosch-professional.com/wac.

Informácia o hlučnosti/vibráciách

	GBH 185-LI	GBH 185-LI s GDE 12
Hodnoty emisi hluku zistené podla EN IEC 62841-2-6.
Hladina akustického tlaku elektrického náradia pri použítí váhového filtra A je typicky:
Hladina akustického tlaku	dB(A)	93
Hladina akustického vykonu	dB(A)	101
Neistota K	dB	3
Noste prostriedky na ochranu sluch!
Celkové hodnoty vibracići a (súčet vektorov v troch smeroch) a nepresnost K zistená podla EN IEC 62841-2-6:
Vftanie s príklepom do betónu:
a h	m/s2	14,0
K	m/s2	1,5
Sekanie:

GBH 185-LI GBH 185-LI s GDE 12
ah	m/s2	9,4 -
K m/s	2	1,5 -

Úroveň vibrácií a hodnota emisií hluku uvedené v týchto pokynoch boli namerané podľa normovaného meracieho postupu a dajú sa použiť na vzájomné porovnávanie elektrického náradia. Hodia sa aj na predbežný odhad emisie vibrácií a hluku.

Uvedená úroveň vibrácií a hodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, s odlišnými vkladacími nástrojmi alebo pri nedostatočnej údržbe, môže sa úroveň vibrácií a hodnota emisií hluku odlišovať. To môže emisiu vibrácií a hluku počas celého pracovného času výrazne zvýšiť.

Na presný odhad emisií vibrácií a hluku by sa mal zohľadniť aj čas, v priebehu ktorého je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže emisie vibrácií a hluku počas celého pracovného času výrazne znížiť.

Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite doplnkové bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.

Akumulátor

Nabíjanie akumulátora

Upozornenie: Lítium-iónové akumulátory sa na základe medzinárodných dopravných predpisov dodávajú čiastočne nabité. Aby ste zaručili plný výkon akumulátora, pred prvým použitím ho úplne nabite.

Vkladanie akumulátora

Zasuňte nabitý akumulátor do uchytenia akumulátora tak, aby zaskočil.

Vyberanie akumulátora

Na vybratie akumulátora stlačte odisťovacie tlačidlo akumulátora a akumulátor vytiahnite von. Nepoužívajte pritom neprimeranú silu.

Akumulátor je vybavený 2 blokovacími stopami, ktoré majú zabrániť tomu, aby pri neúmyselnom stlačení odisťovacieho tlačidla akumulátor nevypadol. Kým sa akumulátor nachádza v elektrickom náradí, je pridržiavaný v správnej polohe pomocou pružiny.

Indikácia stavu nabitia akumulátora

Upozornenie: Nie každý typ akumulátora má indikáciu stavu nabitia.

Zelené LED kontrolky indikácie stavu nabitia akumulátora zobrazujú stav nabitia akumulátora. Z bezpečnostných dôvodov je zisťovanie stavu nabitia možné len vtedy, keď je elektrické náradie zastavené.

Stlačte tlačidlo pre indikáciu stavu nabitia, aby sa zobrazil stav nabitia. Je to možné aj vtedy, keď je akumulátor vybratý.

Ak po stlačení tlačidla pre indikáciu stavu nabitia nesvieti žiadna LED kontrolka, akumulátor je chybný a musí sa vymeniť.

Typ akumulátora GBA 18V...

LED Kapacita

Trvalé svietenie 3× zelená 60-100%

Trvalé svietenie 2× zelená 30-60%

Trvalé svietenie 1× zelená 5-30%

Blikanie 1× zelená 0-5%

Typ akumulátora ProCORE18V...

LED Kapacita

Trvalé svietenie 5× zelená 80-100%

Trvalé svietenie 4× zelená 60-80%

Trvalé svietenie 3× zelená 40-60%

Trvalé svietenie 2× zelená 20-40%

Trvalé svietenie 1 × zelená 5-20%

Blikanie 1 × zelená 0 - 5 %

Pokyny na optimálne zaobchádzanie s akumulátorom

Chráňte akumulátor pred vlhkosťou a vodou.

Akumulátor skladujte iba pri teplote v rozsahu od -20°C do 50°C . Nenechávajte akumulátor napríklad v lete položený v automobile.

Príležitostne vyčistite vetracie štrbiny akumulátora čistým, mäkkým a suchým štetcom.

Výrazne skrátená doba prevádzky akumulátora po nabití signalizuje, že akumulátor je opotrebovaný a treba ho vymeniť za nový.

Dodržiavajte upozornenia týkajúce sa likvidácie.

Montáž

Pred vykonávaním akýchkoľvek prác na elektrickom náradí (napr. údržba, výmena nástroja atď.) vyberte z elektrického náradia akumulátor. V prípade neúmyselného stlačenia zapínača/vypínača hrozí nebezpečenstvo poranenia.

Prídavná rukoväť

Otočenie prídavnej rukoväte (pozri obrázok A)

Prídavnú rukoväť (16) môžete ľubovoľne otočiť, aby ste zaujali bezpečný a neunavujúci postoj.

• Otočte spodnú časť prídavnej rukoväte (16) proti smeru pohybu hodinových ručičiek a prídavnú rukoväť (16) otočte do želanej polohy. Potom znova utiahnite spodnú časť prídavnej rukoväte (16) v smere pohybu hodinových ručičiek.

Dajte pozor na to, aby sa upínacia páska prídavnej rukoväte nachádzala v príslušnej drážke krytu náradia.

Výber skľučovadla a pracovných nástrojov

Na vŕtanie s príklepom a sekanie potrebujete nástroje SDS plus, ktoré sa zakladajú do skľučovadiel SDS plus.

Na vŕtanie bez príklepu do dreva, kovu, keramiky a plastu a na skrutkovanie sa používajú nástroje bez SDS plus (napr. vrták s valcovitou stopkou). Pre tieto nástroje potrebujete skľučovadlo s ozubeným vencom.

Upozornenie: Skľučovadlo s ozubeným vencom používajte iba v pracovnom režime Vŕtanie bez príklepu.

Výmena skľučovadla

Nasadenie/vybratie ozubeného skľučovadla

Aby ste mohli pracovať s nástrojmi bez SDS plus (napr. vrták s valcovitou stopkou), musíte namontovať vhodné skľučovadlo (skľučovadlo s ozubeným vencom alebo rýchloupínacie skľučovadlo).

Montáž skľučovadla s ozubeným vencom (pozri obrázok B)

-Zaskrutkujte upínaciu stopku SDS plus (20) do skľučovadla s ozubeným vencom (19). Zaistite skľučovadlo s ozubeným vencom (19) poistnou skrutkou (18). Myslite na to, že poistná skrutka má ľavotočivý závit.

Vloženie skľučovadla s ozubeným vencom (pozri obrázok B)

Vyčistite zasúvací koniec stopky a mierne ho namažte. Zasuňte skľučovadlo otáčajúc ho so stopkou SDS-plus do upínacej hlavy tak, aby sa samočinne zaistilo. - Skontrolujte zaistenie potiahnutím za skľučovadlo s ozubeným vencom.

Nasaďte vkladací nástroj SDS plus (pozri obrázok C).

Vkladací nástroj SDS plus odoberte (pozri obrázok D).

Zaistovací objímku (4) posuňte dozadu a vyberte pracovný nástroj.

Výmena nástroja so skľučovadlom s ozubeným vencom

Vkladanie pracovného nástroja (pozri obrázok E).

Upozornenie: Na vŕtanie s príklepom a sekanie nepoužívajte nástroje bez SDS plus! Nástroje bez SDS plus a ich skľučovadlo sa pri vŕtaní s príklepom a pri sekaní poškodia.

- Vložte skľučovadlo s ozubeným vencom (19). - Otvorte skľučovadlo s ozubeným vencom (19) otočením tak, aby sa nástroj dal vložiť. Vložte pracovný nástroj. Zasuňte doťahovací kľúč (21) do príslušných otvorov skľučovadla s ozubeným vencom (19) a nástroj rovnomerne utiahnite. - Prepínač pracovných režimov (13) otočte do polohy „Vŕtanie".

Vyberanie pracovného nástroja (pozri obrázok F).

Otočte objímku skľučovadla s ozubeným vencom (19) pomocou doťahovacieho kľúča (21) proti smeru pohybu hodinových ručičiek tak, aby sa pracovný nástroj dal vybrať.

Odsávanie prachu a triesok

Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovu môže byť zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo ochorenia dýchacích ciest používateľa alebo osôb, ktoré sa nachádzajú v blízkosti.

nachádzajú v blízkosti.

Určité druhy prachu, ako napríklad prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, predovšetkým v spojení s prídavnými látkami, ktoré sa používajú na ošetrenie dreva (chróman, prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len odborníci.

- Používajte podľa možnosti také odsávanie prachu, ktoré je pre daný materiál vhodné. - Postarajte sa o dobré vetranie svojho pracoviska. - Odporúčame používať masku na ochranu dýchacích ciest s filtrom triedy P2.

Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrábaných materiálov.

Zabráňte usadzovaniu a hromadeniu prachu na pracovisku. Prach sa môže ľahko zapáliť.

Odsávanie prachu GDE 12 (pozri obrázok G)

Na odsávanie prachu z betónu a kameňa je potrebné odsávacie zariadenie GDE 12.

Na prach z dreva, kovu a plastov, ako aj na prach ohrozujúci zdravie (napr. azbest) nie je tento odsávací systém vhodný.

Prevádzka

Uvedenie do prevádzky

Nastavenie pracovného režimu

• Na zmenu pracovného režimu stlačte uvoľňovacie tlačidlo (12) a prepínač pracovných režimov (13) otáčajte do želanej pozície, kým sa počuteľne nezaistí.

Upozornenie: Pracovný režim meňte len pri vypnutom elektrickom náradí! Inak by sa mohlo elektrické náradie poškodiť.

Poloha na vŕtanie s príklepom do betónu alebo kameňa

Poloha na vŕtanie bez príklepu do dreva, kovu, keramiky a plastu a na skrutkovanie

Poloha Vario-Lock na nastavenie polohy sekáča

V tejto polohe sa prepínač pracovných režimov (13) nezaistí.

Poloha na sekanie

Nastavenie smeru otáčania

Upozornenie: Ak je prepínač smeru otáčania umiestnený v strednej polohe, vypínač je zablokovaný.

Zapínanie/vypínanie

Pri nízkych teplotách dosiahne elektrické náradie plný príklepový/sekaný výkon až po určitom čase.

Mierny tlak na vypínač (10) vyvolá nízke otáčky/príklepy. So zvyšovaním tlaku sa počet otáčok/frekvencia príklepu zvyšuje.

Zmena polohy sekáča (Vario-Lock)

Sekáč môžete zaistiť v 36 polohách. Vďaka tomu budete môcť zaujať vždy optimálnu pracovnú polohu.

Vložte sekáč do upínania nástroja. - Prepínač pracovných režimov (13) otočte do polohy „Vario-Lock". - Otáčajte pracovný nástroj tak, aby sa dostal do požadovanej sekacej polohy. - Prepínač pracovných režimov (13) otočte do polohy „Sekanie". Upínanie nástroja je tým zaaretované. - Na sekanie nastavte smer otáčania vždy na pravobežný chod.

Pracovné pokyny

Nastavenie hĺbky vŕtania (pozri obrázok H)

Zabudované tlmenie vibrácií znižuje vznikajúce vibrácie.

Vkladanie skrutkovacích hrotov (pozri obrázok I)

Na skrutku/maticu prikladajte ručné elektrické náradie iba vo vypnutom stave. Otáčajúce sa pracovné nástroje by sa mohli zošmyknúť.

Na používanie skrutkovacích bitov potrebujete univerzálny držiak (22) s upínacou stopkou SDS plus.

Vyčistite zasúvací koniec upínacej stopky a mierne ho namažte. Univerzálny držiak zasúvajte otáčaním do upnutia nástroja, dovtedy, kým sa samočinne nezaistí. Zaistenie skontrolujte potiahnutím za univerzálny držiak. Skrutkovací bit nasaďte do univerzálneho držiaka. Používajte iba skrutkovacie bity, ktoré zodpovedajú hlavám skrutiek. Na odobratie univerzálneho držiaka posuňte zaistovaciu objímku (4) dozadu a univerzálny držiak (22) odoberte z upínacej hlavy.

Upevnenie zaistovacej pomôcky proti pádu (pozri obrázok J)

Upozornenie: Na zaistenie elektrického náradia proti pádu je nutné použiť zaistovaciu pomôcku proti pádu (24), ktorá je vhodná pre hmotnosť systému. Maximálna povolená dĺžka zaistovacej pomôcky proti pádu je 1,8 m. Bezpodmienečne dodržujte povolenú upevňovaciu oblasť (23) na elektrickom náradí.

Ako zaistovaciu pomôcku proti pádu používajte prednostne plochú slučku upevnenú kotvovým uzlom alebo zaistovaciu pomôcku proti pádu s tlmičom pádu. Pri upevňovaní zaistovacej pomôcky proti pádu (24) bezpodmienečne dodržujte jej návod na použitie.

Protiľahlú stranu zaistovacej pomôcky proti pádu bezpodmienečne upevnite o stabilnú konštrukciu (napr. budovu alebo lešenie) a nikdy nie o samotného používateľa.

Zaistovacia pomôcka proti pádu musí byť voľne pohyblivá, smie sa upevňovať výlučne na pevný uväzovací bod (25) a v povolenej upevňovacej oblasti (23) na elektrickom náradí.

Pevný uväzovací bod (25) vyberte tak, aby elektrické náradie mohlo v prípade pádu spadnúť do zaistovacej pomôcky bez toho, aby sa pritom ovinulo okolo používateľa alebo aby ho ohrozilo.

Nikdy nepoužívajte zaistovaciu pomôcku proti pádu na elektrickom náradí s namontovaným odsávaním prachu GDE 12.

Údržba a servis

Údržba a čistenie

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu, ako aj na otázky o náhradných dieloch. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com

V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.

V prípade akýchkoľvek otázok a objednávok náhradných dielov uveďte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovensko

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Dalie adresy servisov najdeta na:

Rucne elektrické náradie, príslušenstvo a obal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.

Neodhadzujte rucne elektrické náradie ani akumulátory/batérie do komunálneho odpadu!

Len pre krajiny EÚ:

Elektrické náradie, ktoré už nie je vhodné na používanie, a poškodené alebo použité akumulátory/batérie sa musia likvidovať oddelene. Využívajte na to určené zberné systémy. Pri nesprávnej likvidácii môžu mať staré elektrické a elektronické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie a ľudské zdravie.

Akumulátory/batérie:

Li-Ion:

Dodržujte pokyny uvedené v Časti Transport (pozri „Transport", Stranka 142).
