BEDIENUNGSANLEITUNG GBH 185LI Professional BOSCH

de Originalbetriebsanleitung

en Original Instructions

In Notice originale

es Manual original

pt Manual original

1

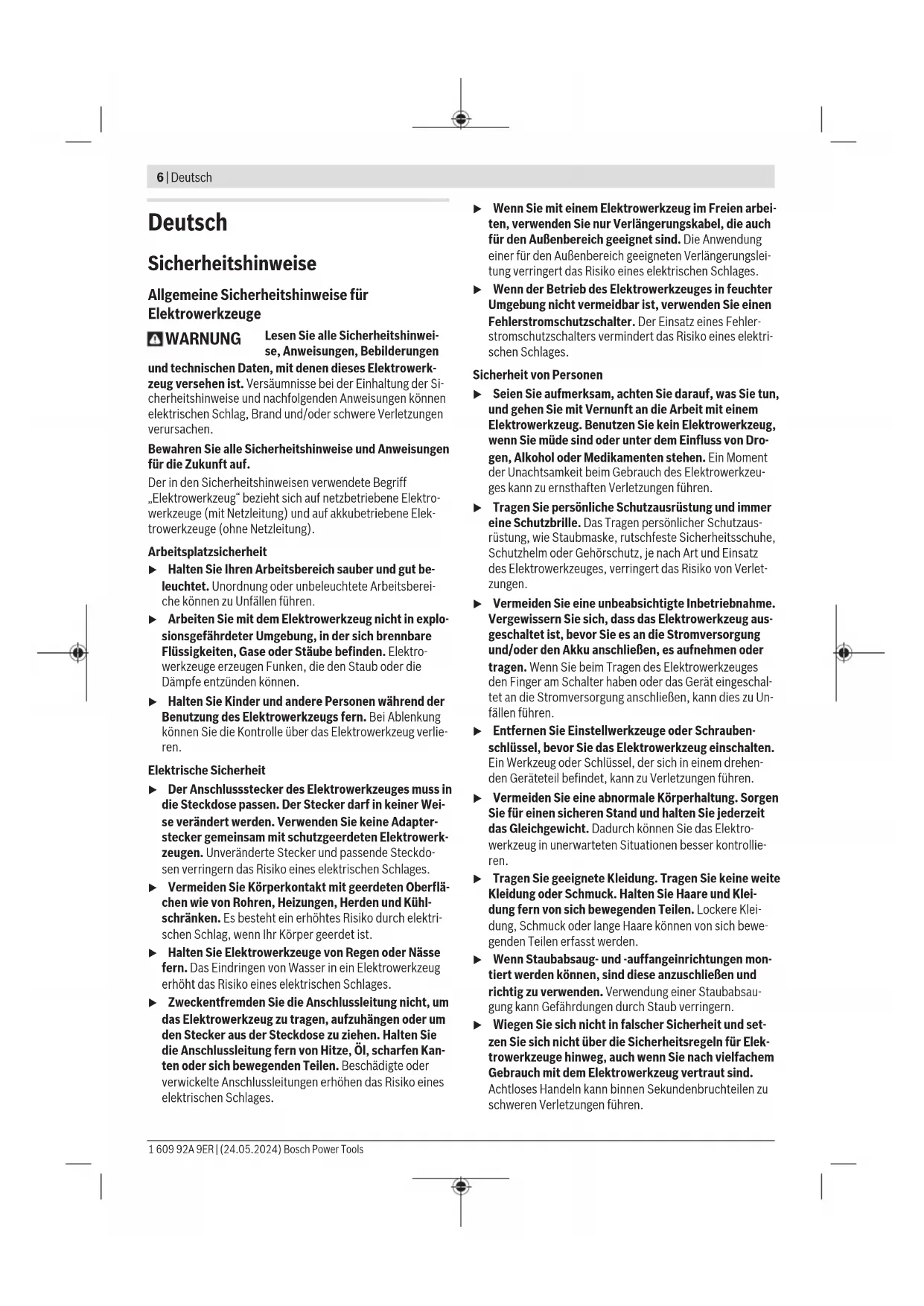

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen

und technischen Daten, mit denen diesen Elektrowerkzeug verstehen ist. Versaumnisse bei der Einhaltung der Sicherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Arbeitsplatzssicherheit

• Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
  Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieven.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzahngen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringgert das Risiko eines elektrischen Schlages.
  Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Selen Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzusrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschatet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
▶ Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, sind diese anzuschlieben und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

Verwendung und Behandlung des Elektrowerkzeugs

▶ Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicher im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defect ist. Ein Elektrowerkzeug, das sich nicht mehr ein oder ausschalten lässt, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Gerateeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorschinsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit dieser nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugenu.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgsfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.
Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

Verwendung und Behandlung des Akkuwerkezeugs

Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlusseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein

Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspullen. Wenn die Flüssigkeit in die Augen kommt, führen Sie zusätzliche arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
- Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130^ können eine Explosion hervorrufen.
Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkezug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgebung erhöhen.

Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa-rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Warten Sie niemals beschädigte Akkus. Sümttliche Wartung von Akkus sollene nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Sicherheitshinweise für Hämmer

Sicherheitshinweise für alle Arbeitsen

Tragen Sie Gehorschutz. Die Einwirkung von Larm kann Gehorverlust bewirken.
Benutzen Sie Zusatzgriffe, wenn diese mit dem Elektrowerkzeug mitgeliefert werden. Der Verlust der Kontrolle kann zu Verletzungen führen.
- Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen das Bohrwerkzeug oder die Schrauben verborgene Stromleitungen treffen können. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Sicherheitseinweise bei Verwendung langer Bohrer mit Bohrhammern

Beginnen Sie den Bohrvorgang immer mit niedriger Drehzahl und während das Bohrwerkzeug Kontakt mit dem Werkstück hat. Bei higheren Drehzahlen kann sich der Bohrer weniger verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.
Üben Sie keinener übermögen Druck und nur in Längsrichtung zum Bohrwerkzeug aus. Bohrer konnen sich

8 | Deutsch

verbiegen und dadurch brechen oder zu einem Verlust der Kontrolle und zu Verletzungen führen.

Zusätzliche Sicherheitshinweise

• Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
  Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
  Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist Sicherer gehalten als mit ihrer Hand.
  Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann brennen oder explodieren. Führten Sie Frischluft zu unduchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
  Offnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
  Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch außere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommt und der Akku brennen, rauchen, explodieren oder überhitzen.
  Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es besteht Explosions- und Kurzschlussgefahr.

Berühren Sie kurz nach dem Betrieb keine Einsatzwerkzeuge oder angrenzenden Gehauseteile. Diese können beim Betrieb sehr heißt werden und Verbrennungen verursachen.
Das Einsatzwerkzeug kann beim Bohren blockieren. Sorgen Sie für einen sicheren Stand und halten Sie das Elektrowerkzeug mit beiden Händen fest. Sie konnen sonst die Kontrolle über das Elektrowerkzeug verlieven.
Seien Sie vorsichtig bei Abbrucharbeiten mit dem Meißel. Herabfallende Bruchstücke des Abbruchmaterials können umstehende Personen oder Sie selbst verletzen.
- Halten Sie das Elektrowerkzeug beim Arbeitsen fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
Die Aufnahme für die Aufhängeschlaufe (6) und die Aufhängeschlaufe dienen nicht als Absturzsicherung. Verwenden Sie die Aufnahme für die

Aufhängeschlaufe (6) ausschließlich für das Anbringen einer Aufhängeschlaufe.

Befestigen Sie das Absturzsicherungsmittel (24) niemals an der Aufnahme für die Aufhängeschlaufe (6).

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Hammerbohren in Beton, Ziegel und Gestein sowie für leichte MeiBelarbeiten. Es ist ebenso geeignet zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff. Elektrowerkzeuge mit elektronischer Regelung und Rechts-/Linklauf sind auch geeignet zum Schrauben.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugs auf der Grafik-seite.

(1) SDS plus-Bohrfutter
(2) Werkzeugaufnahme SDS plus
(3) Staubschutzkappe
(4) Verriegelungshülse
(5)Vibrationsdampfung
(6) Aufnahme für Aufhängeschlaufe
(7) Akku-Entriebelungstaste
(8) Drehrrichtungsumschalter
(9) Handgriff (isolierte Griffläche)
(10) Ein/Ausschalter
(11) Akku
(12) Entriebelungstaste für Schlag-/Drehstopp-Schalter
(13) Schlag-/Drehstopp-Schalter
(14) Arbeitslicht
(15) Taste für Tiefenanschlageinstellung
(16) Zusatzgriff (isolierte Griffläche)
(17) Tiefenanschlag
(18) Sicherungsschraube für Zahnkranzbohrfutter
(19) Zahnkranzbohrfutter
(20) SDS plus-Aufnahmeschaft für Bohrflutter
(21) Bohrfutterschlüssel
(22) Universalhalter mit SDS plus-Aufnahmeschaft ^(b)

(23) Befestigungsbereich Absturzsicherungsmittel am Elektrowerkzeug

(24) Abstruzsicherungsmitte

(25) Fixer Anschlagpunkt Absturzsicherungsmittel(b)

a) Dieses Zubehor gehort nicht zum Standard-Lieferumfang.
b) Dieses Zubehor gehört nicht zum Standard-Lieferumfang und nicht zum Bosch-Zubehorprogramm.

Technische Daten

Akku-Bohrhammer GBH 185-LI
Sachnummer		3611 J240..
Nennspannung V=18
Schlagzahl(A)	min1	0-4675
Nenndrehzahl(A)
- Rechtslauf min	-1	0-1050
- Linklauf min	-1	0-1050
Werkzeugaufnahme SDS plus
Durchmesser Spindelhals mm 50
max. Bohr-Ø
- Beton mm 22
- Stahl mm 13
- Holz mm 20
Gewicht(B)	kg 2,6 (1,5 Ah)-3,7 (12 Ah)
Länge mm 296
Höhe mm 208
empfohlene Umgebungstemperatur beim Laden °C	0...+35
erlaubte Umgebungstemperatur beim Betrieb(C) und bei Lagerung	°C	-20...+50
empfohlene Akkus(D)		GBA 18V...
		ProCORE18V...
empfohlene Ladegeräte		GAL 18...
		GAX 18...
		GAL 36...

A) gemessen bei 20-25°C mit Akku GBA 18V 4.0Ah
B) abhängig vom verwendenten Akku
C) eingeschränkte Leistung bei Temperaturen < 0^
D) in Kombination mit GDE 12 muss ein Akku >3,0 Ah verwendet werden

Werte können je nach Produkt variieren und Anwendungs- sowie Umweltbedingungen unterliegen. Weitere Informationen unter www.bosch-professional.com/wac.

Gerausch-/Vibrationsinformation

	GBH 185-LI	GBH 185-LI mit GDE 12
Gerauschemisswerte ermittelt entsprechend EN IEC 62841-2-6.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:
Schaldruckpegel	dB(A)	93
Schalleistungspegel	dB(A)	101
Unsicherheit K	dB	3
Gehörschutz/TRagen!
Schwingungsgesamtwerte a, (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechendEN IEC 62841-2-6:

10 | Deutsch

GBH 185-LI GBH 185-Li mit GDE 12

Hammerbohren in Beton:
ah	m/s2	14,0 13,3
K m/s	2	1,5 1,5
MeiBeln:
ah	m/s2	9,4 -
K m/s	2	1,5 -

Der in diesen Anweisungen angegebene Schwingungspegel und der Gerauschemissionswert sind entsprechend einem genormten Messverfahren gemessen worden und konnen für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Schwingungs- und Gerauschemission.

Der angegebene Schwingungspegel und der Gerauschemiss- sionswert representieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug fur andere Anwendungen, mit abweichenden Einsatzwirk- zeugen oder ungenügender Wartung eingesetzt wird, konnen der Schwingungspegel und der Gerauschemissionswert abweichen. Dies kann die Schwingungs- und Gerauschemission uber den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungs- und Geräuschemissionen sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oderzarw lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-gungs- und Geräuschemissionen über den gesamten Arbeits-zeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsablaufe.

Akku

Bosch verkauf Akku-Elektrowerkzeuge auch ohne Akku. Ob im Lieferumfang Ihres Elektrowerkzeugs ein Akku enthalten ist, können Sie der Verpackung entnehmen.

Akku laden

Benutzen Sie nur die in den technischen Daten aufgeführten Ladegeräte. Nur diese Ladegeräte sind auf den bei ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt.

Hinweis: Li-Ionen-Akkus werden aufgrund internationaler Transportvorschriften teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig auf.

Akku einsetzen

Schieben Sie den geladenen Akku in die Akku-Aufnahme, bis dieser eingerastet ist.

Akku entnehmen

Zur Entnahme des Akkus drucken Sie die Akku-Entrielegungstaste undziehen den Akku hersa. Wenden Sie bzwkeine Gewalt an.

Der Akku verfügt über 2 Vertriegelungsstufen, die verhindern sollen, dass der Akku beim unbeabsichtigten Drücken der Akku-Entriebelungstaste herausfält. Solange der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in Position gehalten.

Akku-Ladezustandsanzeige

Hinweis: Nicht jeder Akku-Typ verfügbar über eine Ladezustandsanzeige.

Die grünen LEDs der Akku-Ladezustandsanzeige zeigen den Ladezustand des Akkus an. Aus Sicherheitsgründen ist die Abfrage des Ladezustands nur bei Stillstand des Elektrowerkzeuges möglich.

Drucken Sie die Taste für die Ladezustandsanzeige oder um den Ladezustand anzuzeigen. Dies ist auch bei abgenommenem Akku möglich.

Leuchtet nach dem Drücken der Taste für die Ladezustandsanzeige keine LED, ist der Akku defekt und muss ausge-tauscht werden.

Akku-Typ GBA 18V...

LED Kapazität

Dauerlicht 3 × grün 60-100%

Dauerlicht 2× grun 30 - 60%

Dauerlicht 1 × grün 5-30%

Blinklicht 1 × grün 0 - 5 %

Akku-Typ ProCORE18V...

LED Kapazität

Dauerlicht 5× grun 80 - 100%

Dauerlicht 4× grun 60-80%

Dauerlicht 3× grun 40 - 60%

Dauerlicht 2× grun 20-40%

Dauerlicht 1 × grün 5-20%

LED Kapazität

Blinklicht 1× grun 0 - 5%

Hinweise für den optimalen Umgang mit dem Akku

Schützen Sie den Akku vor Feuchtigkeit und Wasser.

Lagern Sie den Akku nur im Temperaturbereich von -20^ bis 50^ . Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.

Reinigen Sie gelegentlich die Lufungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

Montage

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.

Zusatzgriff

Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zusatzgriff (16).
Achten Sie daraufuf, dass der Zusatzgriff immer fest angezogen ist. Sie können beim Arbeiten sonst die Kontrolle über ihr Elektrowerkzeug verlieren.

Zusatzgriff schwenken (siehe Bild A)

Sie konnen den Zusatzgriff (16) beliebig schwenken, um eine sichere und ermüdungsarme Arbeitshaltung zu erreichen.

Drehen Sie das untere Griffstück des Zusatzgriffs (16) entgegen dem Uhrzeigersinn und schwenken Sie den Zusatzgriff (16) in die gewünschte Position. Danach drehen Sie das untere Griffstück des Zusatzgriffs (16) im Uhrzeigersinn wieder fest.

Achten Sie daraufuf, dass das Spannband des Zusatzgriffs in der davon vorgesehenen Nut am Gehäuse liegt.

Bohrfutter und Werkzeuge auswahlen

Zum Hammerbohren und MeiBeln benötigen Sie SDS plus-Werkzeuge, die in das SDS plus-Bohrfutter eingesetzt werden.

Zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff sowie zum Schrauben werden Werkzeuge ohne SDS plus (z. B. Bohrer mit zylindrischem Schaft) verwendet. Für diese Werkzeuge benötigen Sie ein Zahnkranzbohrfutter.

Hinweis: Verwenden Sie das Zahnkranzbohrfutter nur in der Betriebsart Bohren ohne Schlag.

Bohrfutter wechseln

Zahnkranzbohrfutter eingten/entnehmen

Um mit Werkzeugen ohne SDS plus (z. B. Bohrer mit zylindrischem Schaft) arbeiten zu konnen, müssen Sie ein geeignete Bohrfutter montieren (Zahnkranz- oder Schnellspannbohrfutter).

Zahnkranzbohrfutter montieren (siehe Bild B)

• Schrauben Sie den SDS plus-Aufnahmeschaft (20) in ein Zahnkranzbohrfutter (19). Sichern Sie das Zahnkranzbohrfutter (19) mit der Sicherungsschraube (18). Beachten Sie, dass die Sicherungsschraube ein Linksgewinde hat.

Zahnkranzbohrfutter einsetzen (siehe Bild B)

• Reinigen Sie das Einsteckende des Aufnahmeschafts und fetten Sie es leicht ein.
• Setzen Sie das Zahnkranzbohrfutter mit dem Aufnahmenschäft drehend in die Werkzeugaufnahme ein, bis es selbst)tig verriegelt wird.
• Prufen Sie die Verriegelung durch Ziehen am Zahnkranzbohrfutter.

Zahnkranzbohrfutter entnehmen

• Schieben Sie die Verriegelungshülse (4) nach hinteren undnehmen Sie das Zahnkranzbohrfutter (19) ab.

Werkzeugwechsel

Die Staubschutzkappe (3) verhindert weltgehend das Eindringen von Bohrstaub in die Werkzeugaufnahme während des Betriebes. Achten Sie beim Einsetzen des Werkzeuges darauf, dass die Staubschutzkappe (3) nicht beschadigt wird.
- Eine beschädigte Staubschutzkappe ist sofort zu ersetzen. Es wird empfohlen, dies von einem Kundendienst vornehmen zu halten.

Werkzeugwechsel SDS plus

SDS plus-Einsatzwerkzeug einsetzen (siehe Bild C)

Mit dem SDS plus-Bohrfutter (1) konnen Sie das Einsatzwerkzeug einfach und bequem ohne Verwendung zusätzlicher Werkzeuge wechseln.

• Reinigen Sie das Einsteckende des Einsatzwerkzeuges und fetten Sie es leicht ein.
• Setzen Sie das Einsatzwerkzeug drehend in die Werkzeugaufnahme (2) ein, bis es selbst)tig verriegelt wird.
• Überprüfen Sie die Verriegelung durch Ziehen am Werkzeug.

Das SDS plus-Einsatzwerkzeug ist systembedingt frei beweglich. Dadurch entsteht beim Leerlauf eine Rundlaufabweichung. Dies hat keine Auswirkungen auf die Genaugkeit des Bohrlochs, da sich der Bohrer beim Bohren selbst zentriert.

SDS plus-Einsatzwerkzeug entnehmen (siehe Bild D)

• Schieben Sie die Verriegelungshülse (4) nach halten und entnahmen Sie das Einsatzwerkzeug.

12 |Deutsch

Werkzeugwechsel Zahnkranzbohrfutter Einsatzwerkzeug einsetzen (siehe Bild E

Hinweis: Verwenden Sie Werkzeuge ohne SDS plus nicht zum Hammerbohren oder MeiBeln! Werkzeuge ohne SDS plus und ihr Bohrfutter werden beim Hammerbohren und MeiBeln beschädigt.

• Setzen Sie ein Zahnkranzbohrfutter (19) ein.
• Öffnen Sie das Zahnkranzbohrfutter (19) durch Drehen, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein.
• Stecken Sie den Bohrfutterschlüssel (21) in die entspruchenden Bohrungen des Zahnkranzbohrfutters (19) und spannen Sie das Werkzeug möglich fest.
  Drehen Sie den Schlag-/Drehstopp-Schalter (13) in die Position, Bohren.

Einsatzwerkzeug entnehmer (siehe Bild F)

Drehen Sie die Hülse des Zahnkranzbohrfutters (19) mit hilfe des Bohrfutterschlüssels (21) entgegen dem Uhrzeigersinn, bis das Einsatzwerkzeug entnommen werden kann.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitsschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Materialarfur von Fachleutenbearbeitet werden.

• Benutzten Sie möglichst eine für das Material geeignete Staubabsaugung.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihr dem Land gültige Vorschriften für die zu bearbeitenden Materialien.

Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich rechtlich entzünden.

Staubabsaugung mit GDE 12 (siehe Bild G)

Für die Absaugung von Beton- und Gesteinsstäuben wird die Absaugvorrichtung GDE 12 besteht.

Für Staube von Holz, Metall und Kunststoff sowie für gesundheitsgefährdende Staube (z. B. Asbest) ist diese Absaugsystem nicht geeignet.

Betrieb

Inbetriebnahme

Betriebsart einstellen

Mit dem Schlag-/Drehstopp-Schalter (13) wahlen Sie die Betriebsart des Elektrowerkzeugs.

• Drücken Sie zum Wechsel der Betriebsart die Entregelungstaste (12) und drehen Sie den Schlag-/Drehstopp-Schalter (13) in die gewünschte Position, bis er hörbar einrastet.

Hinweis: Ändern Sie die Betriebsart nur bei ausgeschaltelem Elektrowerkzeug! Das Elektrowerkzeug kann sonst beschädigt werden.

Position zum Hammerbohren in Beton oder Stein

Position zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff sowie zum Schrauben

Position Vario-Lock zum Verstellen der MeiBelposition In dieser Position rastet der Schlag-/Drehstopp-Schalter (13) nicht ein.

Position zum Meißeln

Drehrichtigung einstellen

Mit dem Drehrichtungsumschafter (8) konnen Sie die Drehrichtung des Elektrowerkeuges ändern. Bei gedrücktem Ein-/Ausschafter (10) ist dies jedoch nicht möglich.

Betätigten Sie den Drehrrichtungsumschalter (8) nur bei Stillstand des Elektrowerkzeuges.

Stellen Sie die Drehrichtigung zum Hammerbohren, Bohren und Meieln immer auf Rechtslauf.

Rechtslauf: Zum Bohren und Eindrehen von Schrauben drücken Sie den Drehrichtungsumschafter (8) nach links bis zum Anschlag durch.

Linklauf: Zum Lösen bzw. Herausdrehen von Schrauben und Muttern drücken Sie den Drehrichtungsumschafter (8) nach rechts bis zum

Anschlag durch.

Hinweis: Steht der Drehrrichtungsumschafter in Mittelstellung, ist der Ein-/Ausschafter blockiert.

Ein-/Ausschalten

Zum Einsatz des Elektrowerkzeugs drucken Sie den Ein-/Ausschalter (10).

Das Arbeitslicht (14) leuchtet beileich oder vollständig gedrucktem Ein-/Ausschalter (10) und ermöglicht das Ausleuchten des Arbeitsbereiches bei ungünstigen Lichtverhältnissen.

Beim erstmaligen Einschalten des Elektrowerkzeugs kann es zu einer Anlaufverzögerung kommt, da sich die Elektronik des Elektrowerkzeugs erst konfigurieren muss.

Bei niedrigen Temperaturen erreicht das Elektrowerkzeug erst nach einer gewissen Zeit die volle Hammerleitung/ Schlagleistung.

• Um das Elektrowerkzeug auszuschalten,{lssen Sie den Ein-/Ausschalter (10) los.

Drehzahl/Schlagzahl einstellen

Sie konnen die Drehzahl/Schlagzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie welt Sie den Ein-/Ausschalter (10) eindrücken.

Leichter Druck auf den Ein-/Ausschalter (10) bewirkt eine niedrige Drehzahl/Schlagzahl. Mit zunehmendem Druck erhöht sich die Drehzahl/Schlagzahl.

Veränder der MeiBelstellung (Vario-Lock)

Sie konnen den Meiß in 36 Stellungen arretieren. Dadurch konnen Sie die jeweils optimale Arbeitsposition einnehmen.

• Setzen Sie den Meißel in die Werkzeugaufnahme ein.
  Drehen Sie den Schlag-/Drehstopp-Schalter (13) in die Position "Vario-Lock".
  Drehen Sie das Einsatzwerkzeug in die gewünschte Mei-Belstellung.
  Drehen Sie den Schlag-/Drehstopp-Schalter (13) in die Position „MeiBeln". Die Werkzeugaaufnahme ist damit ar-retiert.
• Stellen Sie die Drehrichtigung zum Meißeln auf Rechtslauf.

Arbeitshinweise

Bohrtiefe einstellen (siehe Bild H)

Mit dem Tiefenanschlag (17) kann die gewünschte Bohrtiefe X festgelegt werden.

• Drücken Sie die Taste für die Tiefenanschlageinstellung (15) und setzen Sie den Tiefenanschlag in den Zusammenhang (16) ein.
  Die Riffelung am Tiefenanschlag (17) muss nach unten已经达到.
• Schieben Sie das SDS plus-Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme SDS plus (2). Die Beweglichkeit des SDS plus-Werkzeugs kann sonst zu einer falschen Einstellung der Bohrtiefe führen.
  Ziehen Sie den Tiefenanschlag so welt Heraus, dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewünschten Bohrtiefe X entspricht.

Überlastkupplung

Klemmt oder hakt das Einsatzwerkzeug, wird der Antrieb zur Bohrspindel unterbrochen. Halten Sie, wegen der darauf auftretenden Kräfte, das Elektrowerkzeug immer mit beiden Handen gut fest undnehmen Sie einen festen Stand ein.
Schalten Sie das Elektrowerkzeug aus und loseN Sie das Einsatzwerkzeug, wenn das Elektrowerkzeug blockiert. Beim Einsatzten mit einem blockierten Bohrwerkzeug entstehen hohe Reaktionsmomente.

Schnellabschaltung (KickBack Control)

Die Schnellabschaltung (KickBack Control) bietet eine bessere Kontrolle uber das Elektrowerkzeug und erhöht dadurch den Anwenderschutz, im Vergleich zu Elektrowerkzeugen ohne KickBack Control. Bei plötzlicher und unvor

hersehbarer Rotation des Elektrowerkzeugs um die Bohrer-achse schaltet das Elektrowerkzeug ab.

Zur Wiederinbetriebnahme lessen Sie den Ein-/Ausschalter (10) los und betätigten Sie ihn erneut.

Die Schnellabschaltung wird durch ein Blinken des Arbeitslichtes (14) am Elektrowerkeug angezeigt.

Vibrationsdampfung

Vibration Die integrierte Vibrationsdamping reduziert auftretende Vibrationen.

Verwenden Sie das Elektrowerkzeug nicht weiter, wenn das Dämpfungselement beschadigt ist.

Schauberbits einsetzen (siehe Bild I)

• Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Mutter/Schraube auf. Sich drehende Einsatzwerkzeuge können abrutschen.

Zur Verwendung von Schrauberbits benötigten Sie einen Universalhalter (22) mit SDS plus-Aufnahmeschaft.

• Reinigen Sie das Einsteckende des Aufnahmeschafts und fetten Sie es leicht ein.
• Setzen Sie den Universalhalter drehend in die Werkzeugaufnahme ein, bis er selbst)tig verriegelt wird.
• Prufen Sie die Verriegelung durch Ziehen am Universalhalter.
• Setzen Sie einen Schrauberbit in den Universalhalter. Verwenden Sie nur zum Schraubenkopf passende Schrauberbits.
  Zum Entnehmen des Universalhalters schiben Sie die Verriegelungshülse (4) nach hinten und entnehmer den Universalhalter (22) aus der Werkzeugaufnahme.

Abstruzsicherungsmittel befestigen (siehe Bild J)

Hinweis: Zur Sicherung des Elektrowerkzeugs gegen Abstrutz soll ein für das Systemgewicht geeignetes Abstruzsicherungsmittel (24) verwendet werden. Die maximal zulässige Länge des Abstruzsicherungsmittels beträgt 1,8 m. Beachten Sie unbedingt den zulässigen Befestigungsbereich (23) am Elektrowerkzeug.

Verwenden Sie als Absturzsicherungsmittel vorzugsweise eine mit Ankerstich befestigte Bandschlinge oder ein Absturzsicherungsmittel mit Sturzdämpfer.

Beachten Sie beim Befestigen des Absturzsicherungsmittels (24) unbedingt dessen Bedienungsanleitung.

Befestigen Sie die Gegeniete des Absturzsicherungsmittels zwingend an einer stabilen Struktur (z. B. Gebäude oder Gerüst) und niemals am Benutzer selbst. Das Absturzsicherungsmittel muss frei beweglich sein und damit ausschließlich am fixen Anschlagpunkt (25) und im zulässigen Befestigungsbereich (23) am Elektrowerkzeug befestigt sein.

Wahlen Sie den fixen Anschlagpunkt (25) so, dass das Elektrowerkzeug im Falle eines Sturzes frei in die Absturzsicherung fallen kann, ohne darauf den Benutzer zu umwickeln oder zu gefährden.

Verwenden Sie niemals das Absturzsicherungsmittel am Elektrowerkzeug mit montierter Staubabsaugung GDE 12.

Wartung und Service

Wartung und Reinigung

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.
- Halten Sie das Elektrowerkzeug und die Luftungs-schlitze sauber, um gut und sicher zu arbeiten.
Eine beschädigte Staubschutzkappe ist sofort zu ersetzen. Es wird empfohlen, dies von einem Kundendienst vornehmen zu halten.
- Säubern Sie die Werkzeugaufnahme (2) nach jedem Gebrauch.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihr Produkte sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen frembe bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2

37589 Kalefeld - Willershausen
Kundendienst: Tel.: [phone]

E-Mail: [e-mail] Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]
Fax: [phone]

E-Mail: kundenberatung [e-mail]

Weitere Serviceadressen finden Sie unter:

Die empfohlenen Li-lonen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus konnen durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.itte be

achten Sie auch eventuelle weiterführrende nationale Vorschriften.

Entsorgung

Elektrowerkzeuge, Akkus, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmull!

Nur für EU-Länder:

Nicht mehr gebrauchsfähige Elektrowerkzeuge und defekte oder verbrauchte Akkus/Batterien müssen getrennt entsorgt werden. Nutzen Sie die vorgesehenen Sammelsysteme.

Bei unsachgemäßer Entsorgung konnen Elektro- und Elektronik-Altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden naher beschreiben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400m^2 sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzern ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dört durch Auslieferung die Abgabe erfolgt: In thisem Fall ist die Abholung des Altgeräts für den Endnutzern unentgeltlich; und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner außeren Abmessung länger als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpf werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgerats zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für

Elektro- und Elektronikgeräte mindestens 400m^2 betragen oder die gesamtten Lager- und Versandflächen mindestens 800m^2 betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großergeäte mit mindestens einer äußeren Abmessung über 50~cm ) beschrankt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertrieber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzter gewährleisten; das gilt auch für Altgeräte, die in keiner äußerten Abmessung länger als 25~cm sind, die der Endnutzter zurückgeben will, ohne ein neues Gerät zu kaufen.

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt Transport (siehe „Transport“, Seite 14).

English

Safety instructions

Elektrische veiligkeit

Beschem de accu gegen vocht en water.

Beitelstand veränderen (Vario-Lock)

U kurz de beitel in 36 standen vastzetten. Daardoor kurz u telkens de optimale werkhouding innemen.

Illustreredekomponenter

Sekundär-/primarbatterier:

Li-jon:

(Oppladbare) batterier:

Li-ion:

Se informasjonen i avsnittet Transport (se „Transport“, Side 90).

Suomi

Turvallisuusohjeet

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Dalsi adresy servisu najdeta na:

BklioueHne/BbiknloueHne

TbHdaFaH XeHdey KeniDik aacbHa KipMei:

Tel.: [phone]

Fax:[phone]

E-Mail:[e-mail]

www.bosch-pt.ro

Mai multe adrese ale unitatilor de service sunt disponible la:

E-Mail: [e-mail]

www.bosch.hr

Ostale adrese servisa mozte pronacina: www.bosch-pt.com/serviceaddresses

Transport

Preporucene litij-ionske aku-baterije podlijezu zakun o transportu opasnih tvari. Korisnik bez ikakvih preduvjeta moze transportirati aku-baterije cestovnim transporteim.

Ako transport obavlja treca strana (npr. transport zrakoplovom ili spedicija), treba se pridrzavati posebnih zahtjeva za ambalazu i označavanje. Kod pripreme ovakvih posiljki za transport prethodno se treba savjetovati sa strucnjakom za transport opasnih tvari.

Aku-bateriju saljite nekim transportnim sredstvom samo ako je njezino kuciiste neosteceno. Obljepite otvorene kontakte i zapakirajte aktu-bateriju takdo da se ne moze pomicati u ambala zi. Pridrzavajte se i eventualnih dodatnih nacionalnih propisa.

Zbrinjavanje

Elektricne alate, aku-baterije, pribor i ambala ztreba dovesti na ekoloski prihvataljivo recikliranje.

Elektrčni alat i aku-baterije/baterijne be bacajte u kučni opstad!

Samo za zemlje EU:

Neupotrebljivi elektricni alati i neispravne ili istrošene akubaterije/baterije moraju se odvojeno zbruniti. Koristite predvidene sustave priukplanja opada.

Lalolglaguolllulalallgaiol
