Tip de produs	Perforator fără fir (ciocan)
Marcă	Bosch
Model	GBH 185LI Professional
Tensiune nominală	18 V
Suport sculă	SDS plus
Frecvență de percuție	0–4675 min⁻¹
Viteză nominală (rotație dreapta)	0–1050 tr/min
Viteză nominală (rotație stânga)	0–1050 tr/min
Diametru maxim de găurire (beton)	22 mm
Diametru maxim de găurire (oțel)	13 mm
Diametru maxim de găurire (lemn)	20 mm
Greutate	2,6–3,7 kg (în funcție de baterie)
Lungime	296 mm
Înălțime	208 mm
Temperatură de încărcare	0 °C până la +35 °C
Temperatură de utilizare/depozitare	−20 °C până la +50 °C
Baterii recomandate	GBA 18V..., ProCORE18V...
Încărcătoare recomandate	GAL 18..., GAX 18..., GAL 36...
Nivel de presiune acustică	93 dB(A) (fără GDE 12)
Nivel de putere acustică	101 dB(A) (fără GDE 12)
Vibrații (găurire beton)	14,0 m/s² (K=1,5 m/s²)
Vibrații (dăltuire)	9,4 m/s² (K=1,5 m/s²)
Funcții	Perforare cu percuție, găurire fără percuție, dăltuire, înșurubare
Siguranță	KickBack Control, decuplare de siguranță, amortizare vibrații
Iluminare	LED încorporat

Întrebări frecvente - GBH 185LI Professional BOSCH

Cum se schimbă modul de funcționare ?

Pentru a schimba modul, apăsați butonul de deblocare (12) și rotiți selectorul (13) în poziția dorită (găurire, găurire fără percuție, dăltuire, Vario-Lock). Schimbați modul numai când scula este oprită.

Cum se instalează și se scoate bateria ?

Introduceți bateria (11) în compartiment până la fixare. Pentru a o scoate, apăsați butonul de deblocare (7) și extrageți bateria. Bateria are un dublu sistem de blocare de siguranță.

Cum se reglează adâncimea de găurire ?

Apăsați butonul de reglare a opritorului de adâncime (15), introduceți opritorul (17) în mânerul auxiliar (16) cu știftul în jos, apoi poziționați-l la adâncimea X dorită.

Ce se face în caz de blocare a sculei ?

Decuplarea de siguranță întrerupe antrenarea axului dacă accesoriul se blochează. Opriți scula, scoateți accesoriul blocat, apoi reporniți. Dispozitivul KickBack Control oprește imediat scula în caz de rotație bruscă.

Cum se fixează siguranța anti-cădere ?

Utilizați o siguranță anti-cădere (24) adecvată (lungime max. 1,8 m). Fixați-o în zona de fixare (23) de pe sculă și celălalt capăt la un punct de ancorare fix (25). Nu o fixați niciodată de îmbrăcăminte sau de încheietură.

Pot folosi burghie fără coadă SDS plus ?

Da, pentru burghie cu coadă cilindrică, trebuie să montați un mandrin cu cheie (19) sau un mandrin automat cu adaptorul SDS plus (20). Utilizați aceste accesorii numai în modul de găurire fără percuție.

Cum se întreține capacul anti-praf ?

Curățați capacul anti-praf (3) după fiecare utilizare. Dacă este deteriorat, înlocuiți-l imediat. Efectuați înlocuirea într-un centru de service post-vânzare.

Ce este dispozitivul KickBack Control ?

KickBack Control oprește automat scula electrică portabilă dacă aceasta începe brusc să se rotească în jurul axei burghiului, îmbunătățind controlul și siguranța. Oprirea este semnalată prin clipirea LED-ului (14).

Cum se reglează mânerul auxiliar ?

Rotiți mânerul auxiliar (16) în sens invers acelor de ceas pentru a-l slăbi, orientați-l în poziția dorită, apoi strângeți-l rotind în sensul acelor de ceas. Asigurați-vă că inelul este bine introdus în canelura carcasei.

Ce încărcătoare sunt compatibile cu GBH 185LI ?

Încărcătoarele recomandate sunt modelele GAL 18..., GAX 18... și GAL 36... de la Bosch. Utilizați numai aceste încărcătoare pentru a reîncărca bateriile litiu-ion.

MANUAL DE UTILIZARE GBH 185LI Professional BOSCH

GBH 185-LI GBH 185-Li pe GDE 12

UvoIaKc Tlue TaavTioeWv a (diavuogatko aDpoiaqa Tpiwv kateuOuvoeW) kalavaopdaia K unooyiovec KA t EN IEC 62841-2-6:

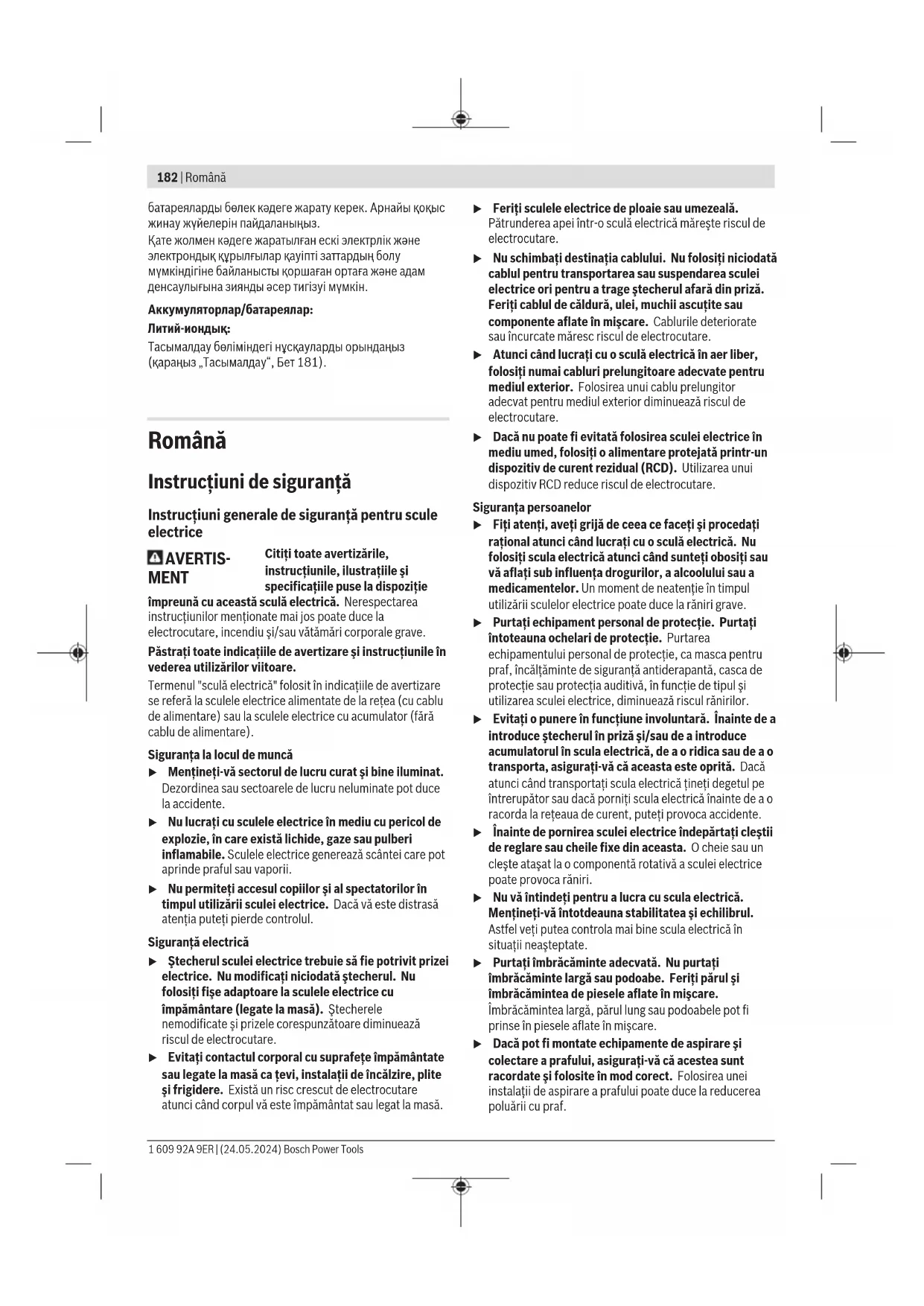

Instrucțiuni generale de siguranță pentru scule electrice

AVERTISMENT

Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție

împreună cu această sculă electrică. Nerespectarea instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave.

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu acumulator (fără cablu de alimentare).

Siguranța la locul de muncă

• Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția, puteți pierde controlul.

Siguranța electrică

Ștecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ștecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ștecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare. Evitați contactul corporal cu suprafețe împământate sau legate la masă, ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.

Feriți sculele electrice de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare. Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

Siguranța persoanelor

Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave. Purtați echipament personal de protecție. Purtați întotdeauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, cască de protecție sau protecție auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor. Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente. Înainte de pornirea sculei electrice îndepărtați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri. Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate. Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare. Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.

Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora. Nechibzuința poate provoca, într-o fracțiune de secundă, vătămări corporale grave.

Utilizarea și manevrarea atentă a sculelor electrice

Nu suprasolicitați scula electrică. Folosiți pentru executarea lucrării dvs. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat. Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată. Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice. Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență. - Întrețineți sculele electrice și accesoriile acestora. Verificați alinierea corespunzătoare, controlați dacă componentele mobile ale sculei electrice nu se blochează sau dacă există piese rupte sau deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare, dați la reparat o sculă electrică defectă sau piesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice. - Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor. Folosiți scula electrică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase. Mențineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.

Manevrarea și utilizarea atentă a sculelor electrice cu acumulator

• Încărcați acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu.

Folosiți numai acumulatori special destinați sculelor electrice respective. Utilizarea altor acumulatori poate duce la răniri și pericol de incendiu. Feriți acumulatorii nefolosiți de agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici, care ar putea provoca scurtcircuitarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu. În cazul utilizării greșite, se poate scurge lichid din acumulator; evitați contactul cu acesta. În cazul contactului accidental cu acesta, clătiți cu apă zona afectată. În cazul contactului lichidului cu ochii, consultați de asemenea un medic. Lichidul scurs din acumulator poate produce iritații ale pielii sau arsuri. Nu folosiți un acumulator sau o sculă electrică cu acumulator deteriorat sau modificat. Acumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale. Nu expuneți acumulatorul sau scula electrică la foc sau temperaturi excesive. Expunerea la temperaturi mai mari de 130°C poate duce la explozii. Respectați toate instrucțiunile de încărcare și nu reîncărcați acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea acumulatorului și mari riscul de incendiu.

Întreținere

▸ Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice. Nu întrețineți niciodată acumulatori deteriorați. Întreținerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizați de acesta.

Instrucțiuni privind siguranța pentru ciocan

Instrucțiuni privind siguranța pentru toate lucrările

Purtați protecție auditivă. Expunerea la zgomot poate duce la pierderea auzului. Folosiți mânerul(-ele) suplimentare din setul de livrare al sculei electrice. Pierderea controlului poate cauza vătămări corporale. Țineți scula electrică de mânerul izolat atunci când executați lucrări la care accesoriul de tăiere sau elementul de fixare poate nimeri conductori electrici ascunși. Contactul accesoriului de tăiere și al elementelor de fixare cu un conductor "sub tensiune" poate pune "sub tensiune" componentele metalice ale sculei electrice și provoca electrocutarea operatorului.

Instrucțiuni privind siguranța în cazul utilizării de burghie lungi cu ciocane rotopercutoare

Începeți întotdeauna găurirea utilizând o turație mică și cu vârful burghiului aflat în contact cu piesa de prelucrat. La turații mai mari, burghiul se poate îndoi dacă este lăsat să rotească liber, fără a fi în contact cu piesa de prelucrat, provocând răniri. Exercitați forța de apăsare numai coliniar cu burghiul și nu apăsați excesiv. Burghiele se pot îndoi, ceea ce poate duce la ruperea lor sau la pierderea controlului, provocând răniri.

Folosiți detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități. Contactul cu conductori electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Străpungerea unei conducte de apă provoacă pagube materiale. Înainte de a pune jos scula electrică, așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice. Asigurați piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră. În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutățește. Vaporii pot irita căile respiratorii. Nu deschideți acumulatorul. Există pericol de scurtcircuit. În urma contactului cu obiecte ascuțite, ca de exemplu cuie sau șurubelnițe, sau prin acțiunea unor forțe exterioare asupra sa, acumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia acumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească. Utilizați acumulatorul numai la produsele producătorului. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.

Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.

Imediat după oprirea aparatului, nu atingeți niciunul dintre accesorii sau părțile adiacente ale carcasei. În timpul funcționării, acestea se înfierbântă puternic și pot provoca arsuri. Accesoriile se pot bloca în timpul găuririi. Asigurați-vă că scula electrică are o poziție sigură și țineți-o ferm cu ambele mâini. În caz contrar, puteți pierde controlul asupra sculei electrice.

• Acționează cu atenție atunci când efectuezi lucrări de demolare cu ajutorul dălții. Fragmentele de material demolat desprinse aflate în cădere te pot răni pe tine și pe persoanele din apropiere. Prindeți strâns scula electrică cu ambele mâini în timpul lucrului și asigurați-vă o poziție stabilă. Scula electrică este condusă mai sigur cu ambele mâini. Sistemul de prindere pentru bucla de agățare (6) și bucla de agățare nu asigură protecție împotriva căderii. Utilizează sistemul de prindere pentru bucla de agățare (6) exclusiv pentru fixarea unei bucle de agățare. Nu fixa niciodată dispozitivul de protecție împotriva căderii (24) pe sistemul de prindere pentru bucla de agățare (6).

Descrierea produsului și a performanțelor sale

Citiți toate indicațiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicațiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.

Țineți seama de ilustrațiile din partea anterioară a instrucțiunilor de folosire.

Utilizare conform destinației

Scula electrică este destinată atât găuririi cu percuție în beton, cărămidă și piatră, cât și pentru lucrări ușoare de dăltuire. Aceasta este de asemenea adecvată pentru găurirea fără percuție în lemn, metal, ceramică și material plastic. Sculele electrice prevăzute cu un sistem de reglare electronică a turației și funcționare spre dreapta/stânga sunt adecvate și pentru înșurubare.

Componentele ilustrate

Numerotarea componentelor ilustrate se referă la schița sculei electrice de la pagina grafică.

(1) Mandrina SDS plus (2) Sistem SDS plus de prindere a accesoriilor (3) Capac de protecție împotriva prafului (4) Mâner de blocare (5) Amortizor de vibrații (6) Sistem de prindere pentru buclă de agățare (7) Buton de deblocare a acumulatorului (8) Comutator de schimbare a direcției de rotație (9) Mâner (suprafață izolată de prindere) (10) Buton de pornire/oprire (11) Acumulator (12) Tastă de deblocare a comutatorului de oprire a percuției/rotației (13) Comutator de oprire a percuției/rotației (14) Lampă de lucru

Română | 185

(15) Buton de reglare a limitatorului de adâncime (16) Mâner auxiliar (suprafață izolată de prindere) (17) Limitator de adâncime (18) Șurub de siguranță pentru mandrina cu coroană dințată (19) Mandrina cu coroană dințată (20) Tijă de prindere SDS plus pentru mandrină (21) Cheie pentru mandrine

(22) Suport universal cu tijă de prindere SDS plus (23) Zona de fixare a dispozitivului de protecție împotriva căderii pe scula electrică (24) Dispozitiv de protecție împotriva căderii (25) Punct fix de cuplare a dispozitivului de protecție împotriva căderii

a) Acest accesoriu nu este inclus în pachetul de livrare standard. b) Aceste accesorii nu sunt incluse în pachetul de livrare standard nici în gama de accesorii Bosch.

Date tehnice

Ciocan rotopercutor cu accumulator GBH 185-LI
Număr de identificare		3611 J240..
Tensiune nominală V= 18
Număr de percuțiiA)	min1	0-4675
Turătie nominalăA)
- Functionare spre dreapta rot/min 0-1050
- Functionare spre stânga rot/min 0-1050
Sistem de prindere a accesorilor SDS plus
Diametru guler ax mm 50
Diametru maxim de găurire
- Beton mm 22
- Oțel mm 13
- Lenn mm 20
GreunateB)	kg 2,6 (1,5 Ah)-3,7 (12 Ah)
Lungime mm 296
Înălțime mm 208
Temperatura ambientală recomandata în timul Încărcării °C 0 ... +35
Temperatura ambientală admisă în timul funționăriiC)și pe perioada depositării	°C	-20 ... +50
Accumatori recomandatP)		GBA 18V...
		ProCORE18V...
Încărcătoare recomandate		GAL 18...
		GAX 18...
		GAL 36...

A) Măsurat la 20-25°C cu acumulator GBA 18V 4.0Ah. B) În funcție de acumulatorul folosit. C) Putere mai redusă la temperaturi < 0°C. D) În combinație cu GDE 12, trebuie utilizat un acumulator cu capacitatea > 3,0 Ah.

Valorile pot varia în funcție de produs și sunt supuse condițiilor de utilizare, precum și condițiilor de mediu. Pentru informații suplimentare, accesează www.bosch-professional.com/wac.

Informații privind zgomotul/vibrațiile

	GBH 185-LI	GBH 185-LI cu GDE 12
Valorile zgomotului emis au fost determinate conform EN IEC 62841-2-6.
Nivelul de zgomot al sculei electrice evaluat dupa curba de filtrare A este in parametri normali:

	GBH 185-LI	GBH 185-LI	cu GDE 12
Nivel de presiune sonoră dB(A)	93 94
Nivel de putere sonoră dB(A)	101 102
Incertitudinea K dB	3		3
Poartă căți antifonce!
Valorile totale ale vibratailor a, (suma vectorială a trei directii)și incertitudinea K au fost determinate conform EN IEC 62841-2-6:
Găurire cu percutie în beton:
a,	m/s2	14,0 13,3
K m/s	2	1,5 1,5
Dăltuire:
a,	m/s2	9,4 -
K m/s	2	1,5 -

Nivelul vibrațiilor și nivelul zgomotelor emise, specificate în prezentele instrucțiuni, au fost măsurate conform unei proceduri de măsurare standardizate și pot fi utilizate pentru compararea diferitelor scule electrice. Acestea pot fi folosite și pentru evaluarea provizorie a vibrațiilor și zgomotului emis.

Nivelul specificat al vibrațiilor și al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor și nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibrațiile și zgomotul de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a vibrațiilor și a zgomotului ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru.

Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.

Acumulator

Sculă electrică cu acumulator Bosch achiziționată chiar și fără acumulator. Dacă în pachetul de livrare al sculei tale electrice este inclus un acumulator, îl poți scoate pe acesta din ambalaj.

Încărcarea acumulatorului

Folosiți numai încărcătoare menționate în datele tehnice. Numai aceste încărcătoare sunt adaptate la acumulatorul cu tehnologie litiu-ion montat în scula dumneavoastră electrică.

Observație: Acumulatorii litiu-ion sunt livrați în stare parțial încărcată, conform reglementărilor internaționale privind transportul. Pentru a asigura funcționarea la capacitate maximă a acumulatorului, încărcați complet acumulatorul înainte de prima utilizare.

Introducerea acumulatorului

Introduceți acumulatorul încărcat în adaptorul pentru acumulator până când acesta se fixează.

Extragerea acumulatorului

Pentru extragerea acumulatorului, apăsați tasta de deblocare și extrageți acumulatorul. Nu forțați.

Acumulatorul este prevăzut cu 2 trepte de blocare, care au rolul de a preveni căderea acumulatorului din scula electrică în cazul apăsării involuntare a tastei de deblocare a acumulatorului. Atât timp cât acumulatorul se află în interiorul sculei electrice, acesta este menținut în poziție prin forța elastică a unui arc.

Indicatorul stării de încărcare a acumulatorului

Observație: Nu orice tip de acumulator dispune de un indicator al nivelului de încărcare.

LED-urile verzi ale indicatorului stării de încărcare a acumulatorului indică starea de încărcare a acumulatorului. Din considerente legate de siguranță, verificarea stării de încărcare este posibilă numai cu scula electrică oprită.

Pentru indicarea stării de încărcare, apăsați tasta. Acest lucru este posibil și când acumulatorul nu este montat pe scula electrică.

Dacă, după apăsarea tastei pentru indicarea stării de încărcare, nu se aprinde niciun LED, înseamnă că acumulatorul este defect și trebuie înlocuit.

Tip de acumulator GBA 18V...

LED Capacitate

Apriridente continuă de 3 ori în verde 60-100%

Apriridente continuă de 2 ori în verde 30-60%

Apriridente continuă o dataÎn verde 5-30%

Apriridente intermitentã o dataÎn verde 0-5%

Tip de acumulator ProCORE18V...

LED Capacitate

Aprindere continuă de 5 ori în verde 80-100%

Aprindere continuă de 4 ori în verde 60-80%

Aprindere continuă de 3 ori în verde 40-60%

Aprindere continuă de 2 ori în verde 20-40%

Aprindere continuă o dată în verde 5-20%

Aprindere intermitentă o dată în verde 0-5%

Indicații privind manevrarea optimă a acumulatorului

Protejați acumulatorul împotriva umezelii și a apei.

Depozitați acumulatorul numai la temperaturi cuprinse între -20°C și 50°C. Nu lăsați acumulatorul în autovehicul, de exemplu, pe timpul verii.

Ocazional curățați fantele de ventilație ale acumulatorului utilizând o pensulă moale, curată și uscată.

Un timp de funcționare considerabil redus după încărcare indică faptul că acumulatorul s-a uzat și trebuie înlocuit.

Respectați instrucțiunile privind eliminarea.

Montarea

Înainte de efectuarea oricăror lucrări la scula electrică (de exemplu, întreținere, înlocuirea accesoriului, curățare etc.), scoateți acumulatorul din scula electrică. În cazul acționării involuntare a comutatorului de pornire/oprire, există pericolul de rănire.

Mânerul auxiliar

Utilizați scula electrică numai împreună cu mânerul auxiliar (16). De aceea, asigurați-vă întotdeauna că strângeți ferm mânerul auxiliar. În caz contrar, puteți pierde controlul asupra sculei electrice în timpul lucrului.

Bascularea mânerului auxiliar (consultați imaginea A)

Puteți regla mânerul auxiliar (16) prin basculare, pentru obținerea unei poziții de lucru sigure și confortabile.

- Răsuciți în sens antiorar partea inferioară a mânerului auxiliar (16) și basculați mânerul auxiliar (16) în poziția dorită. Apoi răsuciți ferm în sens orar partea inferioară a mânerului auxiliar (16).

Ai grijă ca banda de strângere a mânerului auxiliar să fie prinsă în canelura prevăzută în acest scop pe carcasă.

Alegerea mandrinei și accesoriilor

Pentru găurirea cu percuție și pentru dăltuire ai nevoie de accesorii cu sistem de prindere SDS plus care să poată fi introduse în mandrina SDS plus.

Pentru găurirea fără percuție în lemn, metal, ceramică și material plastic, cât și pentru înșurubare utilizează accesorii

fără sistem de prindere SDS plus (de exemplu, burghie cu tijă cilindrică). Pentru aceste scule este necesară o mandrină cu coroană dințată.

Observație: Utilizează mandrina cu coroană dințată numai în modul de funcționare Găurire fără percuție.

Înlocuirea mandrinei

Montarea/Demontarea mandrinei cu coroană dințată

Pentru a lucra cu scule fără sistem de prindere SDS plus (de exemplu, burghie cu tijă cilindrică), trebuie să montezi o mandrină corespunzătoare (o mandrină cu coroană dințată sau o mandrină rapidă).

Montarea mandrinei cu coroană dințată (consulta imaginea B)

• Înșurubează tija de prindere SDS plus (20) într-o mandrină cu coroană dințată (19). Asigură mandrina cu coroană dințată (19) cu șurubul de siguranță (18).

Asigură-te că șurubul de siguranță are un filet spre stânga.

Montarea mandrinei cu coroană dințată (consulta imaginea B)

- Curăță capătul de introducere al tijei de prindere și unge-l ușor. - Introdu mandrina cu coroană dințată prin rotirea tijei. - Verifică blocarea trăgând de mandrina cu coroană dințată.

Extragerea mandrinei cu coroană dințată

• Împinge mansonul de blocare (4) spre înapoi și scoate mandrina cu coroana dințată (19).

Înlocuirea sculei

Capacul de protecție împotriva prafului (3) împiedică în mare măsură pătrunderea prafului rezultat în urma găuririi în sistemul de prindere a accesoriilor în timpul funcționării sculei electrice. La introducerea accesoriului, aveți grijă să nu deteriorați capacul de protecție împotriva prafului (3).

În cazul deteriorării capacului de protecție împotriva prafului, acesta trebuie înlocuit imediat. Se recomandă ca această operație să fie executată la un centru de asistență tehnică.

Montarea accesoriului cu sistem de prindere SDS plus (consultați imaginea C)

Cu mandrina SDS plus (1) puteți înlocui simplu și confortabil accesorii, fără a utiliza scule suplimentare.

- Curățați cu regularitate capătul de introducere al accesoriului și ungeți-l ușor. - Introduceți prin răsucire accesoriul în sistemul de prindere a accesoriilor (2), până când se blochează automat. - Trageți de accesoriu pentru a verifica dacă este blocat în poziție.

Prin natura sistemului, accesoriul cu sistem de prindere SDS plus este mobil. De aceea, la funcționarea în gol, se produce o abatere de la mișcarea concentrică. Aceasta nu

afectează precizia de execuție a găurii, deoarece burghiul se autocentrează în timpul găuririi.

Demontarea accesoriului cu sistem de prindere SDS plus (consultați imaginea D)

• Împingeți mansonul de blocare (4) spre înapoi și extrageți accesoriul.

Înlocuirea accesoriului mandrinei cu coroana dințată Montarea accesoriului (consultați imaginea E)

Observație: Pentru găurire cu percuție sau dăltuire, nu utilizați accesorii fără sistem de prindere SDS plus! Accesoriile fără sistem de prindere SDS plus și mandrina acestora se deteriorează dacă sunt folosite la găurirea cu percuție și la dăltuire.

• Introduceți mandrina cu coroana dințată (19).
• Deschide prin rotire mandrina cu coroana dintata (19) pana cand accesoriul poate fi montat. Introdu un accesoriu.
• Introdu cheia pentru mandrine (21) in gaurile corespunzatoare din mandrina cu coroana dintata (19) si strange uniform accesoriul.
• Rotește comutatorul de oprire a percuției/rotației (13) in poziția „Găurire”.

Extragerea accesoriului (consulta imaginea F)

Răsucește mansonul mandrinei cu coroana dintată (19) cu ajutorul cheii pentru mandrine (21) în sens antiorar, până când accesoriul poate fi extras.

Aspirarea prafului/așchiilor

Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/sau îmbolnăviri ale căilor respiratorii ale utilizatorului sau ale persoanelor aflate în apropiere.

Anumite pulberi cum sunt pulberea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales în combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protecție a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști.

Folosiți pe cât posibil o instalație de aspirare a prafului adecvată pentru materialul prelucrat. Asigurați o bună ventilație a locului de muncă. Este recomandabil să se utilizeze o mască de protecție a respirației având clasa de filtrare P2.

Respectați prescripțiile din țara dumneavoastră referitoare la materiale de prelucrat.

Evitați acumulări de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.

Aspirarea prafului cu GDE 12 (consulta imaginea G)

Pentru aspirarea pulberilor de beton și piatră este necesar dispozitivul de aspirare GDE 12.

Acest sistem de aspirare nu este adecvat pentru pulberile de lemn, metal și material plastic, nici pentru pulberile nocive pentru sănătate (de exemplu, azbest).

Funcționarea

Punerea în funcțiune

Reglarea modului de funcționare

Cu ajutorul comutatorului de oprire a percuției/rotației (13) selectați modul de funcționare al sculei electrice.

Pentru comutarea modului de funcționare, apăsați tasta de deblocare (12) și rotiți comutatorul de oprire a percuției/rotației (13) în poziția dorită, până când se fixează sonor. Observație: Modificați modul de funcționare numai când scula electrică este dezactivată! În caz contrar, scula electrică se poate deteriora.

Poziția pentru găurire cu percuție în beton sau piatră

Poziția pentru găurire fără percuție în lemn, metal, ceramică și material plastic, precum și pentru înșurubare

Poziția Vario-Lock pentru reglarea poziției dălții. Comutatorul de oprire a percuției/rotației (13) nu se fixează în această poziție.

Poziția pentru dăltuire

Cu ajutorul comutatorului de schimbare a direcției de rotație (8) puteți schimba direcția de rotație a sculei electrice. Atunci când comutatorul de pornire/oprire (10) este apăsat, acest lucru nu mai este însă posibil.

- Acționați comutatorul de schimbare a direcției de rotație (8) numai cu scula electrică oprită.

Reglați întotdeauna direcția de rotație pentru găurire cu percuție, găurire și dăltuire pe funcționarea spre dreapta.

Funcționare spre dreapta: Pentru găurire și înșurubarea de șuruburi, împingeți spre stânga, până la opritor, comutatorul de schimbare a

Observație: Dacă comutatorul de schimbare a direcției de rotație se află în poziție mediană, comutatorul de pornire/oprire este blocat.

Pornirea/Oprirea

Pentru pornirea sculei electrice, apăsați comutatorul de pornire/oprire (10).

Lampa de lucru (14) se aprinde atunci când comutatorul de pornire/oprire (10) este apăsat ușor sau complet și permite

iluminarea zonei de lucru în condiții de luminozitate nefavorabilă.

La prima conectare a sculei electrice este posibil să se producă o întârziere a pornirii acesteia, datorită faptului că sistemul electronic al sculei electrice trebuie mai întâi să se configureze.

La temperaturi scăzute, scula electrică va atinge puterea maximă de percuție numai după un anumit timp de funcționare.

Pentru oprirea sculei electrice, eliberează comutatorul de pornire/oprire (10).

Reglarea turației/numărului de percuții

Poți regla progresiv turația/numărul de percuții a/al sculei electrice conectate exercitând o apăsare mai puternică sau mai ușoară asupra comutatorului de pornire/oprire (10).

O apăsare ușoară a comutatorului de pornire/oprire (10) determină o turație joasă/un număr de percuții mai mic.

Turația/Numărul de percuții crește odată cu creșterea forței de apăsare.

Modificarea poziției dăltii (Vario-Lock)

Poți bloca dalta în poziții 36. Astfel poți adopta întotdeauna poziția de lucru optimă.

• Introdu dalta în sistemul de prindere a accesoriilor.
• Rotește comutatorul de oprire a percuției/rotației (13) în poziția „Vario-Lock”.
• Rotește accesoriul în poziția dorită a dăltii.
• Rotește comutatorul de oprire a percuției/rotației (13) în poziția „Dăltuire”. Astfel, sistemul de prindere a accesoriilor va fi blocat.
• Reglează direcția de rotație pentru dăltuire pe funcționarea spre dreapta.

Instrucțiuni de lucru

Reglarea adâncimii de găurire (consultați imaginea H)

Cu ajutorul limitatorului de reglare a adâncimii (17) se poate stabili adâncimea de găurire dorită X.

• Apăsați tasta pentru reglarea limitatorului de reglare a adâncimii (15) și introduceți limitatorul de reglare a adâncimii în mânerul auxiliar (16). Canelura de pe limitatorul de reglare a adâncimii (17) trebuie să fie orientată în jos.
• Împingeți accesoriul cu sistem de prindere SDS plus până la opritor în sistemul de prindere a accesoriilor SDS plus (2). În caz contrar, mobilitatea accesoriului cu sistem de prindere SDS plus ar putea cauza o reglare greșită a adâncimii de găurire.
• Trageți limitatorul de reglare a adâncimii până când distanța dintre vârful burghiului și vârful limitatorului de reglare a adâncimii corespunde adâncimii de găurire dorite X.

Cuplaj de suprasarcină

Dacă accesoriul se blochează sau se agață, se întrerupe antrenarea la arborele portburghiu. Din cauza forțelor astfel generate, este necesar să țineți

întotdeauna ferm și cu ambele mâini scula electrică și să aveți o poziție stabilă.

• Opriți scula electrică și detensionați-o atunci când se blochează. Pornirea sculei electrice când dispozitivul de găurire este blocat generează momente de recul foarte puternice.

Pentru repunerea în funcțiune, eliberați comutatorul de pornire/oprire (10) și acționați-l din nou.

Deconectarea rapidă este semnalizată prin aprinderea intermitentă a lămpii de lucru (14) de la scula electrică.

Amortizorul de vibrații

Vibrație

Control

Amortizorul de vibrații integrat reduce vibrațiile care se produc.

Nu mai continua să folosești scula electrică dacă elementul de amortizare s-a deteriorat.

Montarea biților de șurubelniță (consultați imaginea I)

Amplasați scula electrică pe piuliță/șurub numai în stare oprită. În caz contrar, accesoriile aflate în rotație pot aluneca. Pentru utilizarea biților de șurubelniță, este necesar un suport universal (22) cu tijă de prindere SDS plus. - Curățați capătul de introducere al tijei de prindere și ungeți-l ușor. - Introduceți suportul universal în sistemul de prindere a accesoriilor rotindu-l până când se blochează automat în acesta. - Verificați blocajul trăgând de suportul universal. - Introduceți un cap de șurubelniță în suportul universal. Folosiți numai biți de șurubelniță potriviți pentru capul de șurub respectiv. Pentru demontarea suportului universal, împingeți spre înapoi știftul de blocare (4) și extrageți suportul universal (22) din sistemul de prindere a accesoriilor.

Fixarea dispozitivului de protecție împotriva căderii (consultați imaginea J)

Observație: Pentru asigurarea sculei electrice împotriva căderii, trebuie utilizat un dispozitiv de protecție împotriva căderii (24) adecvat pentru greutatea sistemului. Lungimea maximă admisă a dispozitivului de protecție împotriva căderii este de 1,8 m. Țineți în mod obligatoriu cont de zona de fixare (23) admisă a sculei electrice.

Fixați în mod obligatoriu partea opusă a dispozitivului de protecție împotriva căderii pe o structură stabilă (de exemplu, clădire sau schelă) și niciodată direct pe utilizator.

Dispozitivul de protecție împotriva căderii trebuie să fie mobil și poate fi fixat exclusiv pe punctul fix de cuplare (25) și în zona de fixare admisă (23) a sculei electrice.

Alegeți punctul fix de cuplare (25) astfel încât, în cazul unei prăbușiri, scula electrică să poată cădea liber în protecția împotriva căderii, fără să răsucească sau să pună în pericol utilizatorul.

Nu utilizați niciodată dispozitivul de protecție împotriva căderii al sculei electrice împreună cu sistemul de aspirare a prafului GDE 12.

Întreținere și service

Întreținerea și curățarea

Înainte de efectuarea oricăror lucrări la scula electrică (de exemplu, întreținere, înlocuirea accesoriului, curățare etc.), scoateți acumulatorul din scula electrică. În cazul acționării involuntare a comutatorului de pornire/oprire, există pericolul de rănire. Pentru a putea lucra bine și sigur, mențineți curate scula electrică și fantele de aerisire ale acesteia. În cazul deteriorării capacului de protecție împotriva prafului, acesta trebuie înlocuit imediat. Este recomandat ca această operație să fie executată la un centru de asistență tehnică. - Curățați sistemul de prindere a accesoriilor (2) după fiecare utilizare.

Serviciu de asistență tehnică post-vânzări și consultanță clienți

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informațiile privind piesele de schimb poți de asemenea să accesezi:

www.bosch-pt.com

Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriile acestora.

În caz de reclamații sau comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Acumulatorii litiu-ion recomandați respectă cerințele legislației privind transportul mărfurilor periculoase.

Acumulatorii pot fi transportați rutier fără restricții de către utilizator.

În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expediții) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.

Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.

Eliminare

Sculele electrice, acumulatorii, accesoriile și ambalajele trebuie direcționate către o stație de revalorificare ecologică.

Nu arunca sculele electrice și acumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Sculele electrice scoase din uz și acumulatorii/bateriile defecte sau uzate trebuie eliminate separat. În acest scop, utilizați sistemele de colectare prevăzute special.

În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.

Acumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport”, Pagina 190).

(Vario-Lock)

"Vario-Lock"

10 100
