GBH 185LI Professional - Młotek BOSCH - Bezpłatna instrukcja obsługi

Typ produktu	Wiertarka udarowa akumulatorowa (młot)
Marka	Bosch
Model	GBH 185LI Professional
Napięcie nominalne	18 V
Uchwyt narzędziowy	SDS plus
Częstotliwość udaru	0–4675 min⁻¹
Prędkość obrotowa (obroty w prawo)	0–1050 obr/min
Prędkość obrotowa (obroty w lewo)	0–1050 obr/min
Maks. średnica wiercenia (beton)	22 mm
Maks. średnica wiercenia (stal)	13 mm
Maks. średnica wiercenia (drewno)	20 mm
Waga	2,6–3,7 kg (w zależności od akumulatora)
Długość	296 mm
Wysokość	208 mm
Temperatura ładowania	0°C do +35°C
Temperatura pracy/przechowywania	-20°C do +50°C
Zalecane akumulatory	GBA 18V..., ProCORE18V...
Zalecane ładowarki	GAL 18..., GAX 18..., GAL 36...
Poziom ciśnienia akustycznego	93 dB(A) (bez GDE 12)
Poziom mocy akustycznej	101 dB(A) (bez GDE 12)
Wibracje (wiercenie w betonie)	14,0 m/s² (K=1,5 m/s²)
Wibracje (dłutowanie)	9,4 m/s² (K=1,5 m/s²)
Funkcje	Wiercenie z udarem, wiercenie bez udaru, dłutowanie, wkręcanie
Bezpieczeństwo	KickBack Control, wyłącznik bezpieczeństwa, tłumienie drgań
Oświetlenie	Wbudowana dioda LED

Często zadawane pytania - GBH 185LI Professional BOSCH

Jak zmienić tryb pracy?

Aby zmienić tryb, naciśnij przycisk odblokowania (12) i obróć przełącznik (13) na żądaną pozycję (wiercenie, wiercenie bez udaru, dłutowanie, Vario-Lock). Zmieniaj tryb tylko przy wyłączonym narzędziu.

Jak zamontować i wyjąć akumulator?

Włóż akumulator (11) do komory aż do zablokowania. Aby go wyjąć, naciśnij przycisk odblokowania (7) i wyciągnij akumulator. Akumulator posiada podwójne zabezpieczenie.

Jak ustawić głębokość wiercenia?

Naciśnij przycisk regulacji ogranicznika głębokości (15), włóż ogranicznik (17) do rękojeści dodatkowej (16) rowkami w dół, a następnie ustaw go na żądaną głębokość X.

Co zrobić w przypadku zablokowania narzędzia?

Wyłącznik bezpieczeństwa przerywa napęd wrzeciona, jeśli osprzęt zablokuje się. Wyłącz narzędzie, usuń zablokowany osprzęt, a następnie włącz ponownie. Urządzenie KickBack Control natychmiast zatrzymuje narzędzie w przypadku nagłego obrotu.

Jak zamocować zabezpieczenie przed upadkiem?

Użyj odpowiedniego zabezpieczenia przed upadkiem (24) (max długość 1,8 m). Zamocuj je w strefie mocowania (23) na narzędziu, a drugi koniec do stałego punktu kotwiczenia (25). Nigdy nie mocuj do odzieży ani do nadgarstka.

Czy mogę używać wierteł bez trzpienia SDS plus?

Tak, w przypadku wierteł z trzpieniem cylindrycznym należy zamontować uchwyt kluczykowy (19) lub uchwyt samozaciskowy z adapterem SDS plus (20). Używaj tych akcesoriów tylko w trybie wiercenia bez udaru.

Jak konserwować osłonę przeciwpyłową?

Oczyść osłonę przeciwpyłową (3) po każdym użyciu. Jeśli jest uszkodzona, natychmiast ją wymień. Zleć wymianę w autoryzowanym serwisie.

Czym jest urządzenie KickBack Control?

KickBack Control automatycznie zatrzymuje elektronarzędzie, jeśli nagle zacznie się obracać wokół osi wiertła, poprawiając kontrolę i bezpieczeństwo. Zatrzymanie sygnalizowane jest miganiem diody LED (14).

Jak ustawić rękojeść dodatkową?

Obróć rękojeść dodatkową (16) w kierunku przeciwnym do ruchu wskazówek zegara, aby ją poluzować, ustaw w żądanej pozycji, a następnie dokręć, obracając zgodnie z ruchem wskazówek zegara. Upewnij się, że pierścień znajduje się w rowku obudowy.

Jakie ładowarki są kompatybilne z GBH 185LI?

Zalecane ładowarki to modele GAL 18..., GAX 18... i GAL 36... firmy Bosch. Używaj tylko tych ładowarek do ładowania akumulatorów litowo-jonowych.

INSTRUKCJA OBSŁUGI GBH 185LI Professional BOSCH

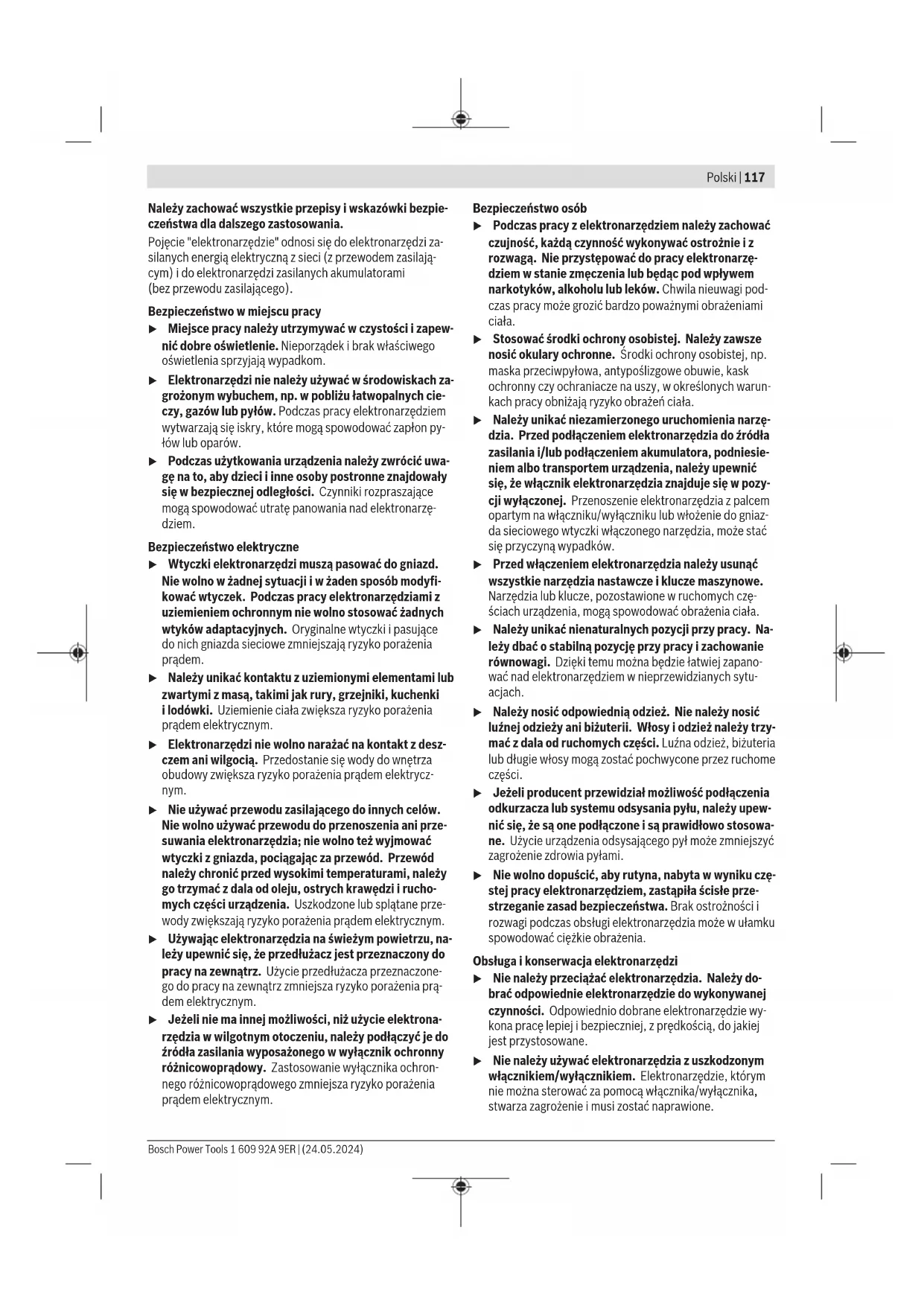

Wskazówki bezpieczeństwa

Ogólne wskazówki bezpieczeństwa dotyczące pracy z elektronarzędziami

OSTRZEŻENIE: Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami do

dotyczącymi bezpieczeństwa użytkowania oraz ilustracjami i danymi technicznymi, dostarczonymi wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Należy zachować wszystkie przepisy i wskazówki bezpieczeństwa do dalszego zastosowania.

Bezpieczeństwo w miejscu pracy

Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom. Elektronarzędzi nie należy używać w środowiskach zagrożonych wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pyłów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon pyłów lub oparów. Podczas użytkowania urządzenia należy zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą spowodować utratę panowania nad elektronarzędziem.

Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom. Elektronarzędzi nie należy używać w środowiskach zagrożonych wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pyłów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon pyłów lub oparów. Podczas użytkowania urządzenia należy zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą spowodować utratę panowania nad elektronarzędziem.

Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfikować wtyczek. Podczas pracy elektronarzędziami z uziemieniem ochronnym nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem. Należy unikać kontaktu z uziemionymi elementami lub zwartymi masami, takimi jak rury, grzejniki, kuchenki i lodówki. Uziemienie zwiększa ryzyko porażenia prądem elektrycznym. Elektronarzędzi nie wolno narażać na kontakt z deszczem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycznym. - Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani przysuwania elektronarzędzia; nie wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, trzymać go z dala od oleju, ostrych krawędzi i ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem elektrycznym. Używając elektronarzędzia na świeżym powietrzu, należy upewnić się, że przedłużacz jest przeznaczony do pracy na zewnątrz. Użycie przedłużacza przeznaczonego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym. Jeżeli nie ma innej możliwości, niż użycie elektronarzędzia w wilgotnym otoczeniu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowoprądowy. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym.

Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfikować wtyczek. Podczas pracy elektronarzędziami uziemionymi ochronnie nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem. Należy unikać kontaktu z uziemionymi elementami lub zwartymi masą, takimi jak rury, grzejniki, kuchenki i lodówki. Uziemienie zwiększa ryzyko porażenia prądem elektrycznym. Elektronarzędzi nie wolno narażać na kontakt z deszczem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycznym. - Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani przysuwania elektronarzędzia; nie wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi i ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem elektrycznym. Używając elektronarzędzia na świeżym powietrzu, należy upewnić się, że przedłużacz jest przeznaczony do pracy na zewnątrz. Użycie przedłużacza przeznaczonego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym. Jeżeli nie ma innej możliwości, niż użycie elektronarzędzia w wilgotnym otoczeniu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowoprądowy. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym.

Bezpieczeństwo osób

Podczas pracy z elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy elektronarzędziem w stanie zmęczenia lub będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy może grozić bardzo poważnymi obrażeniami ciała. Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Środki ochrony osobistej, np. maska przeciwpyłowa, antypoślizgowe obuwie, kask ochronny czy ochraniacze na uszy, w określonych warunkach pracy obniżają ryzyko obrażeń. Należy unikać niezamierzonego uruchomienia narzędzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesieniem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzędzia znajduje się w pozycji wyłączonej. Przenoszenie elektronarzędzia z palcem opartym na włączniku/wyłączniku lub włożenie do gniazda sieciowego wtyczki włączonego narzędzia są przyczyną wypadków. Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucze pozostawione w ruchomych częściach urządzenia mogą spowodować obrażenia ciała. Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie łatwiej zapanować nad elektronarzędziem w nieprzewidzianych sytuacjach. Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy i odzież należy trzymać z dala od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części. Jeżeli producent przewidział możliwość podłączenia odkurzacza lub systemu odsysania pyłu, należy upewnić się, że są one podłączone i są prawidłowo stosowane. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenia zdrowia pyłami. Nie wolno dopuścić, aby rutyna nabyta w wyniku częstej pracy elektronarzędziem zastąpiła ścisłe przestrzeganie zasad bezpieczeństwa. Brak ostrożności i rozwagi podczas obsługi elektronarzędzia może w ułamku sekundy spowodować ciężkie obrażenia.

Obsługa i konserwacja elektronarzędzi

Nie należy przeciążać elektronarzędzia. Należy dobrać odpowiednie elektronarzędzie do wykonywanej czynności. Odpowiednio dobrane elektronarzędzie wykona pracę lepiej, bezpieczniej i z prędkością, do jakiej jest przystosowane. - Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika/wyłącznika, stwarza zagrożenie i musi zostać naprawione.

Przed rozpoczęciem jakichkolwiek prac nastawczych, przy wymianie osprzętu lub przy odłożeniu elektronarzędzia należy wyjąć wtyczkę z gniazda sieciowego i/lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia elektronarzędzia. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla osób, które nie są z nimi obeznane lub nie zapoznały się z niniejszą instrukcją. Elektronarzędzia w rękach nieprzeszkolonego użytkownika są niebezpieczne. Elektronarzędzia i osprzęt należy utrzymywać w nienagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjonują i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okoliczności, które mogą mieć wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy naprawić przed użyciem elektronarzędzia. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi. Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsłudze. Elektronarzędzi, osprzętu, narzędzi roboczych itp. należy używać zgodnie z ich instrukcjami oraz uwzględniać warunki i rodzaj wykonywanej pracy. Wykorzystywanie elektronarzędzi do celów niezgodnych z ich przeznaczeniem jest niebezpieczne. Uchwyty i powierzchnie chwytowe powinny być zawsze suche, czyste i niezabrudzone olejem ani smarem. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

Obsługa i konserwacja elektronarzędzi akumulatorowych

Akumulatory należy ładować tylko w ładowarkach o parametrach określonych przez producenta. W przypadku użycia ładowarki przystosowanej do ładowania określonego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, istnieje niebezpieczeństwo pożaru. Elektronarzędzi należy używać wyłącznie z przeznaczonymi do nich akumulatorami. Użycie innych akumulatorów stwarza ryzyko odniesienia obrażeń i zagrożenia pożarem. Nieużywany akumulator należy przechowywać z dala od metalowych elementów, takich jak spinacze, monety, klucze, gwoździe, śruby lub inne małe przedmioty metalowe, które mogłyby spowodować zwarcie biegunów akumulatora. Zwarcie biegunów akumulatora może skutkować oparzeniem lub wybuchem pożaru. Przechowywanie lub użytkowanie akumulatora w nieodpowiednich warunkach może spowodować wyciek elektrolitu. Należy unikać kontaktu z elektrolitem, a w

razie przypadkowego kontaktu, przemyć skórę wodą. W przypadku dostania się elektrolitu do oczu, należy dodatkowo zasięgnąć porady lekarza. Elektrolit wyciekający z akumulatora może spowodować podrażnienie skóry lub oparzenia.

Nie wolno używać uszkodzonych ani modyfikowanych akumulatorów i elektronarzędzi. Uszkodzone lub zmodyfikowane akumulatory mogą zachowywać się w sposób nieprzewidywalny, powodując niebezpieczne dla zdrowia skutki (zapłon, eksplozja, obrażenia). Akumulator należy trzymać z dala od ognia oraz chronić przed ekstremalnymi temperaturami. Wskutek działania ognia lub temperatury przekraczającej 130°C akumulator może eksplodować. Należy stosować się do wszystkich wskazówek dotyczących ładowania. Nie wolno ładować akumulatora lub elektronarzędzia w temperaturze znajdującej się poza zakresem określonym w niniejszej instrukcji. Niezgodne z instrukcją ładowanie lub ładowanie w temperaturze nie mieszczącej się w zalecanym zakresie może powodować uszkodzenie akumulatora oraz zwiększać ryzyko pożaru.

Serwis

Prace serwisowe przy elektronarzędziu mogą być wykonywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. W ten sposób zagwarantowana jest bezpieczna eksploatacja elektronarzędzia. Nie wolno w żadnym wypadku naprawiać uszkodzonego akumulatora. Naprawy akumulatora należy wykonywać wyłącznie u producenta lub w autoryzowanym punkcie serwisowym.

Wskazówki dotyczące bezpieczeństwa pracy z młotami

Wskazówki dotyczące bezpieczeństwa podczas wykonywania wszystkich prac

Stosować środki ochrony słuchu. Narażenie na hałas może stać się przyczyną utraty słuchu. Stosować rękojeść dodatkową lub rękojeści dodatkowe, jeżeli wchodzą w skład wyposażenia elektronarzędzia. Utrata kontroli nad elektronarzędziem może powodować obrażenia ciała. Podczas wykonywania prac, przy których narzędzie skrawające lub element mocujący mogłyby natrafić na ukryte przewody elektryczne, elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie. Kontakt narzędzia skrawającego lub elementu mocującego z przewodem elektrycznym pod napięciem może spowodować przekazanie napięcia na nieizolowane części metalowe elektronarzędzia, grożąc porażeniem prądem elektrycznym.

Wskazówki dotyczące stosowania długich wierteł w młotach udarowo-obrotowych

Zawsze należy rozpoczynać wiercenie przy niskiej prędkości. Końcówka wiertła musi mieć kontakt z po

wierzchnią materiału. Przy wyższych prędkościach wiertło obracające się swobodnie, bez kontaktu z materiałem, ma tendencje do wyginania się, co może skutkować obrażeniami ciała.

Nacisk należy wywierać wyłącznie w jednej linii z pracującym narzędziem roboczym. Nie należy wywierać nadmiernego nacisku. Wiertła mogą się wyginać, co może prowadzić do ich złamania lub utraty kontroli nad narzędziem, i w efekcie spowodować obrażenia ciała.

Dodatkowe wskazówki dotyczące bezpieczeństwa

Należy używać odpowiednich detektorów w celu zlokalizowania instalacji lub zwrócić się o pomoc do lokalnego dostawcy usługi. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Przebicie przewodu wodociągowego powoduje szkody rzeczowe. Przed odłożeniem elektronarzędzia należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem. Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku. W razie uszkodzenia akumulatora lub stosowania go niezgodnie z przeznaczeniem mogą wystąpić opary. Akumulator może zapalić się lub wybuchnąć. Należy zadbać o świeże powietrze, a w przypadku wystąpienia dolegliwości skontaktować się z lekarzem. Opary mogą podrażnić drogi oddechowe. Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia. Ostre przedmioty, takie jak gwoździe lub śrubokręty, a także działanie sił zewnętrznych mogą spowodować uszkodzenia akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do oparzenia, eksplozji lub przegrzania. Akumulator należy stosować wyłącznie w urządzeniach producenta. Tylko w ten sposób można chronić akumulator przed niebezpiecznym dla niego przeciążeniem.

Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznieniem, przed ogniem, zanieczyszczeniami, wodą i wilgocią. Istnieje zagrożenie zwarcia i wybuchu.

Tuż po zakończeniu pracy należy uważać na sąsiadujące z nim elementy obudowy. Mogą się one silnie nagrzewać podczas pracy i spowodować oparzenia. Narzędzie robocze może się zablokować podczas wiercenia. Należy dbać o stabilną pozycję podczas pracy i trzymać elektronarzędzie obiema rękami. W przeciwnym razie istnieje niebezpieczeństwo utraty kontroli nad elektronarzędziem.

Należy zachować ostrożność podczas prac wyburzeniowych z zastosowaniem dłuta. Spadające odłamki obrabianego materiału mogą powodować obrażenia u użytkownika lub osób znajdujących się w pobliżu. Elektronarzędzie należy trzymać podczas pracy mocno w obu rękach i zapewnić bezpieczną pozycję pracy. Prowadzenie elektronarzędzia oburącz sprzyja bezpieczeństwu pracy. Mocowanie pętli do zawieszenia (6) oraz pętla do zawieszenia nie stanowią zabezpieczenia przed upadkiem. Należy używać mocowania pętli do zawieszania (6) wyłącznie do zamocowania pętli do zawieszenia. Systemu asekuracyjnego (24) nie wolno instalować na mocowaniu pętli do zawieszenia (6).

Opis urządzenia i ich zastosowania

Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia. Nieprzestrzeganie wskazówek dotyczących bezpieczeństwa i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest przeznaczone do wiercenia udarowego w betonie, cegle i kamieniu oraz do lżejszych prac związanych z dłutowaniem. Nadaje się ono również do wiercenia bez udaru w drewnie, metalu, płytkach ceramicznych i tworzywach sztucznych. Elektronarzędzia z elektroniczną regulacją oraz łatwym przełączaniem obrotów lewo/prawo przystosowane są również do wkręcania.

Przedstawione graficznie komponenty

Numeracja przy przedstawionych komponentach odnosi się do schematu elektronarzędzia, znajdującego się na stronie graficznej.

(1) Uchwyt wiertarski SDS plus (2) Uchwyt narzędziowy SDS plus (3) Osłona przeciwpylowa (4) Tuleja ryglująca (5) System tłumienia drgań (6) Uchwyt główny (7) Przycisk odblokowujący akumulatora (8) Przełącznik kierunku obrotów (9) Rękojeść (powierzchnia izolowana) (10) Włącznik/wyłącznik (11) Akumulator (12) Przycisk odblokowujący przyłącznik wiercenia udarowego/blokady obrotów (13) Przełącznik wiercenia udarowego/blokady obrotów

120|Polski

(14) Oświetlenie robocze (15) Przycisk do regulacji ogranicznika głębokości (16) Rękojeść dodatkowa (powierzchnia izolowana) (17) Ogranicznik głębokości (18) Śruba zabezpieczająca do zębatego uchwytu wiertarskiego (19) Zębaty uchwyt wiertarski (20) Trzpień mocujący SDS plus do uchwytu wiertarskiego

(21) Klucz do uchwytu wiertarskiego (22) Uchwyt uniwersalny z trzpieniem mocującym SDS plus (23) Strefa mocowania systemu asekuracyjnego (na elektronarzędziu) (24) System asekuracyjny (25) Punkt stanowiskowy systemu asekuracyjnego

a) Ten osprzęt nie wchodzi w standardowy zakres dostawy. b) Ten osprzęt nie wchodzi w skład wyposażenia standardowego ani w skład programu osprzętu dodatkowego Bosch.

Dane techniczne

Akumulatorowy młot udarowo-obrotowy GBH 185-LI
Numer katalogowy		3611 J240..
Napiȩcie znamionowe V= 18
Liczbu udarówA)	min-1	0-4675
Nominalna prędkość obrotowaA)
- obroty w sprawo min	-1	0-1050
- obroty w lewo min	-1	0-1050
Uchwyt narȩdziowy SDS plus
Średnica szykji wrzeciona mm 50
Maks. Ø wiercenia
- beton mm 22
- stal mm 13
- drewno mm 20
WagaB)	kg 2,6 (1,5 Ah)-3,7 (12 Ah)
Długosity mm 296
Wysokość mm 208
Zalecana temperatura otoczenia podczas ludowania °C	0 ... +35
Dopuszczalna temperatura otoczenia podczas przycCy i podczas przechowy-wania	°C	-20 ... +50
Zalecane akumulatoryD)		GBA 18V...
		ProCORE18V...
Zalecane ludowarki GAL 18...		GAX 18...
		GAL 36...

A) Pomiar wykonany przy temperaturze 20-25°C z akumulatorem GBA 18V 4.0Ah. B) W zależności od zastosowanego akumulatora C) Ograniczona wydajność w przypadku temperatur < 0°C . D) W połączeniu z GDE 12 należy użyć akumulatora >3,0 Ah

Wartości mogą różnić się w zależności od produktu, zastosowania i warunków otoczenia. Więcej informacji na stronie: www.bosch-professional.com/wac.

Informacja o emisji hałasu i drgań

GBH 185-LI

GBH 185-LiGDE 12

Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN IEC 62841-2-6.

	GBH 185-LI GBH 185-LI z GDE 12
Okreslony wg skali A typowy poziom hałasu emitowanego przyez elektronarȩźedzieDynosi:
Poziom ci内分泌ia akustycznégo dB(A)	93 94
Poziom mocy akustycznej dB(A)	101 102
Niepewnosć pomiaru K dB	3
Stosować środki ochrony sąchu!
Wartosci sączne drgań (suma wiektorowa z trzech kierunków)iNiepewnosć pomiaru K oznaczone zgodniaz EN IEC 62841-2-6:
Wiercenie udarowe w betonie:
ahm	m/s214,0 13,3
Km/s	21,5 1,5
Dłutowanie:
ahm	m/s29,4 -
Km/s	21,5 -

Podany w niniejszej instrukcji poziom drgań i poziom emisji hałasu zostały zmierzone zgodnie ze znormalizowaną procedurą pomiarową i mogą zostać użyte do porównywania elektronarzędzi. Można ich także użyć do wstępnej oceny poziomu drgań i poziomu emisji hałasu.

Podany poziom drgań i poziom emisji hałasu jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także będzie niewłaściwie konserwowane, poziom drgań i poziom emisji hałasu mogą różnić się od podanych wartości. Podane powyżej przyczyny mogą spowodować podwyższenie poziomu drgań i poziomu emisji hałasu w czasie pracy.

Aby dokładnie ocenić poziom drgań i poziom emisji hałasu, należy wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest używane do pracy. Podane powyżej przyczyny mogą spowodować obniżenie poziomu drgań i poziomu emisji hałasu w czasie pracy.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę osoby obsługującej przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zapewnienie odpowiedniej temperatury, aby nie dopuścić do wyziębienia rąk, właściwa organizacja czynności wykonywanych podczas pracy.

Akumulator

Bosch sprzedaje elektronarzędzia akumulatorowe także w wersji bez akumulatora. Informacja o tym, czy w zakres dostawy elektronarzędzia wchodzi akumulator, znajduje się na opakowaniu.

Ładowanie akumulatora

Należy stosować wyłącznie ładowarki wymienione w danych technicznych. Tylko te ładowarki są dostosowane do zastosowanego w elektronarzędziu akumulatora litowo-jonowego.

Wskazówka: Ze względu na międzynarodowe przepisy transportowe w momencie dostawy akumulatory litowo-jonowe są częściowo naładowane. Aby zagwarantować wykorzystanie najwyższej wydajności akumulatora, należy przy pierwszym użyciu całkowicie naładować akumulator.

Wkładanie akumulatora

Wsunąć naładowany akumulator w uchwyt akumulatora aż do wyczuwalnego zablokowania.

Wyjmowanie akumulatora

W celu wyjęcia akumulatora nacisnąć przycisk odblokowujący i wyjąć akumulator. Nie należy przy tym używać siły. Akumulator posiada 2 stopnie blokady, zapobiegające wypadnięciu w przypadku niezamierzonego naciśnięcia przycisku odblokowującego akumulator. Akumulator, umieszczony w elektronarzędziu, przytrzymywany jest na miejscu za pomocą sprężyny.

Wskaźnik stanu naładowania akumulatora

Wskazówka: Nie każdy typ akumulatora jest wyposażony we wskaźnik stanu naładowania.

Zielone diody LED wskaźnika stanu naładowania akumulatora pokazują stan naładowania akumulatora. Ze względów bezpieczeństwa stan naładowania akumulatora można skontrolować tylko przy wyłączonym elektronarzędziu.

Nacisnąć przycisk wskaźnika stanu naładowania, aby pojawiło się wskazanie stanu naładowania. Można to zrobić także po wyjęciu akumulatora.

Jeżeli po naciśnięciu przycisku wskaźnika stanu naładowania nie świeci się żadna dioda LED, oznacza to, że akumulator jest uszkodzony i należy go wymienić.

Typ akumulatora GBA 18V...

Dioda LED Pojemność

Światło ciągłe, 3 zielone diody 60 - 100%

Dioda LED Pojemność

Światło ciągłe, 2 zielone diody 30 - 60%

Światło ciągłe, 1 zielona dioda 5 - 30%

Światło migające, 1 zielona dioda 0 - 5%

Typ akumulatora ProCORE18V...

Dioda LED Pojemność

Światło ciągłe, 5 zielonych diod 80 - 100%

Światło ciągłe, 4 zielone diody 60 - 80%

Światło ciągłe, 3 zielone diody 40-60%

Światło ciągłe, 2 zielone diody 20-40%

Światło ciągłe, 1 zielona dioda 5-20%

Światło migające, 1 zielona dioda 0-5%

Wskazówki dotyczące właściwego postępowania z akumulatorem

Akumulator należy chronić przed wilgocią i wodą.

Akumulator należy przechowywać wyłącznie w temperaturze od -20°C do 50°C. Nie wolno pozostawiać akumulatora, np. latem, w samochodzie.

Otwory wentylacyjne należy regularnie czyścić za pomocą miękkiego, czystego i suchego pędzelka.

Zdecydowanie krótszy czas pracy po ładowaniu wskazuje na zużycie akumulatora i konieczność wymiany na nowy.

Przestrzegać wskazówek dotyczących utylizacji odpadów.

Montaż

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. konserwacja, wymiana narzędzi roboczych itp.) należy wyjąć akumulator. W przypadku niezamierzonego naciśnięcia włącznika/wyłącznika istnieje niebezpieczeństwo doznania obrażeń.

Rękojeść dodatkowa

Elektronarzędzia należy używać wyłącznie z zamontowaną rękojeścią dodatkową (16). Należy zwrócić uwagę na to, aby rękojeść dodatkowa była zawsze mocno dokręcona. W przeciwnym razie istnieje niebezpieczeństwo utraty kontroli nad elektronarzędziem podczas pracy.

Ustawianie rękojeści dodatkowej (zob. rys. A)

Aby zająć stabilną i niezmienną pozycję pracy, można dowolnie wychylić rękojeść dodatkową (16).

• Odkręcić dolną część rękojeści dodatkowej (16) w kierunku przeciwnym do ruchu wskazówek zegara i przesunąć rękojeść dodatkową (16) w żądaną pozycję. Następnie ponownie dokręcić dolną część rękojeści dodatkowej (16) w kierunku zgodnym z ruchem wskazówek zegara.

Zwrócić uwagę na to, aby obejma rękojeści dodatkowej

umieszczona była w przeznaczonym do tego rowku na obudowie.

Wybór uchwytu wiertarskiego i narzędzi roboczych

Do wiercenia udarowego oraz do dłutowania należy używać narzędzi roboczych SDS plus, umieszczonych w uchwycie wiertarskim SDS plus.

Do wiercenia bez udaru w drewnie, metalu, płytkach ceramicznych i tworzywach sztucznych, a także do wkręcania używa się narzędzi bez systemu SDS plus (np. wierteł z chwytem cylindrycznym). Do montażu tego rodzaju narzędzi potrzebny jest szybkozłączny uchwyt wiertarski.

Wskazówka: Zębatego uchwytu wiertarskiego należy używać wyłącznie w trybie pracy Wiercenie bez udaru.

Wymiana uchwytu wiertarskiego

Wkładanie/wyjmowanie zębatego uchwytu wiertarskiego

Aby umożliwić zastosowanie narzędzi roboczych bez systemu SDS plus (np. wierteł cylindrycznych), należy zamontować odpowiedni uchwyt wiertarski (zębaty lub szybkozłączny uchwyt wiertarski).

Montaż zębatego uchwytu wiertarskiego (zob. rys. B)

Wkręcić trzpień mocujący SDS plus (20) w zębaty uchwyt wiertarski (19). Zabezpieczyć zębaty uchwyt wiertarski (19) za pomocą śruby zabezpieczającej (18). Należy wziąć pod uwagę, że śruba zabezpieczająca ma gwint lewoskrętny.

Wkładanie zębatego uchwytu wiertarskiego (zob. rys. B)

• Końcówkę trzpienia mocującego należy oczyścić i lekko nasmarować. Włożyć zębaty uchwyt wiertarski z trzpieniem mocującym w uchwyt narzędziowy, obracając go aż do samoczynnego zaryglowania.
• Sprawdzić zaryglowanie przy pociągnięciu za zębaty uchwyt wiertarski.

Wyjmowanie zębatego uchwytu wiertarskiego

• Przesunąć tuleję ryglującą (4) do tyłu i zdjąć zębaty uchwyt wiertarski (19).

Wymiana narzędzi roboczych

Osłona przeciwpyłowa (3) w dużej mierze zapobiega wnikaniu pyłu do uchwytu narzędziowego podczas pracy z narzędziem. Podczas wkładania narzędzia roboczego należy uważać, aby nie uszkodzić osłony przeciwpyłowej (3).

Uszkodzoną osłonę przeciwpyłową należy natychmiast wymienić. Zaleca się wykonanie wymiany w punkcie serwisowym.

Wymiana narzędzi roboczych (SDS plus)

Wkładanie narzędzia roboczego SDS plus (zob. rys. C)

Za pomocą uchwytu wiertarskiego SDS plus (1) można wymienić narzędzie robocze w sposób prosty i wygodny bez użycia dodatkowych narzędzi.

• Końcówkę wkładanego narzędzia roboczego należy oczyścić i lekko nasmarować.

Wsunąć narzędzie robocze w uchwyt narzędziowy (2), obracając je aż do samoczynnego zaryglowania. Sprawdzić zaryglowanie przez pociągnięcie narzędzia roboczego.

Ze względów systemowych narzędzie robocze SDS plus ma swobodę poruszania się. Dlatego na biegu jałowym występuje bicie. Fakt ten nie ma żadnego wpływu na dokładność wierconego otworu, ponieważ wiertło samoczynnie centruje się podczas wiercenia.

Wyjmowanie narzędzia roboczego SDS plus (zob. rys. D)

• Przesunąć tuleję ryglującą (4) do tyłu i wyjąć narzędzie robocze.

Wymiana narzędzi roboczych Zębaty uchwyt wiertarski Wkładanie narzędzia roboczego (zob. rys. E)

Wskazówka: Narzędzi roboczych bez SDS plus nie wolno używać do wiercenia udarowego ani do dłutowania! Narzędzia robocze bez SDS plus oraz ich uchwyt wiertarski ulegają uszkodzeniu podczas wiercenia udarowego i dłutowania.

• Włożyć zębaty uchwyt wiertarski (19).
• Otworzyć zębaty uchwyt wiertarski (19), obracając go na tyle, aby możliwe było osadzenie narzędzia roboczego. Włożyć narzędzie robocze. Włożyć klucz do uchwytu wiertarskiego (21) w odpowiednie otwory zębatego uchwytu wiertarskiego (19) i równomiernie zablokować narzędzie robocze. Ustawić przycisk wiercenia udarowego / blokady obrotów (13) w pozycji „wiercenie".

Wyjmowanie narzędzia roboczego (zob. rys. F)

Obracać tuleję zębatego uchwytu wiertarskiego (19) za pomocą klucza do zębatego uchwytu wiertarskiego (21) w kierunku przeciwnym do ruchu wskazówek zegara, aż będzie możliwe wyjęcie narzędzia roboczego.

Odsysanie pyłów/wiórów

Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu.

Niektóre rodzaje pyłów, np. dębiny lub buczyny, uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały zawierające azbest mogą być usuwane jedynie przez odpowiednio przeszkolony personel.

• O ile jest to możliwe, należy zawsze stosować system odsysania pyłu, dostosowany do rodzaju obrabianego materiału. Należy zawsze dbać o dobrą wentylację stanowiska pracy. Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2.

Należy przestrzegać aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obróbki różnego rodzaju materiałów.

Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się łatwo zapalić.

Odsysanie pyłu z zastosowaniem GDE 12 (zob. rys. G)

Do odsysania pyłu powstającego przy obróbce betonu i kamienia niezbędne jest zastosowanie systemu odsysania pyłu GDE 12.

Systemu odsysania pyłu nie należy stosować do odsysania pyłów drewna, metalu i tworzyw sztucznych, a także pyłów szkodliwych dla zdrowia (np. azbestu).

Praca

Uruchamianie

Ustawianie trybu pracy

Za pomocą przełącznika wiercenia udarowego / blokady obrotów (13) wybrać tryb pracy elektronarzędzia.

• Aby zmienić tryb pracy, należy nacisnąć przycisk blokujący (12) i przestawić przełącznik wiercenia udarowego / blokady obrotów (13) w żądaną pozycję, aż zaskoczy ze słyszalnym kliknięciem.

Wskazówka: Tryb pracy można zmienić tylko przy wyłączonym elektronarzędziu! W przeciwnym wypadku może dojść do uszkodzenia elektronarzędzia.

Pozycja do wiercenia udarowego w betonie lub kamieniu

Pozycja do wiercenia bez udaru w drewnie, metalu, płytkach ceramicznych i tworzywach sztucznych, a także do wkręcania

Pozycja Vario-Lock do ustawiania pozycji dłuta. W tej pozycji nie można ustawić przełącznika wiercenia udarowego / blokady obrotów (13).

Pozycja do dłutowania

Ustawianie kierunku obrotów

Za pomocą przełącznika kierunku obrotów (8) można zmienić kierunek obrotów elektronarzędzia. Przy naciśniętym włączniku/wyłączniku (10) jest to niemożliwe.

Przełącznik kierunku obrotów (8) wolno przestawiać tylko przy wyłączonym elektronarzędziu.

Przed przystąpieniem do wiercenia udarowego, wiercenia i dłutowania należy zawsze ustawić kierunek obrotów w prawo.

Obroty w prawo: W celu wiercenia i wkręcania wkrętów/śrub należy przesunąć przełącznik kierunku obrotów (8) w lewo do oporu.

Obrót w lewo: Aby wykręcić śrubę/wkręt lub odkręcić nakrętkę, należy przesunąć przełącznik kierunku obrotów (8) w prawo aż do oporu.

Wskazówka: Jeżeli przełącznik kierunku obrotów znajduje się w pozycji środkowej, włącznik/wyłącznik jest zablokowany.

Włączanie/wyłączanie

• Aby włączyć elektronarzędzie, należy nacisnąć włącznik/wyłącznik (10).

Oświetlenie robocze (14) świeci się przy lekko lub całkowicie naciśniętym włączniku/wyłączniku (10), zapewniając lepszą widoczność nawet przy niekorzystnych warunkach oświetleniowych.

Przy pierwszym uruchomieniu elektronarzędzia występuje opóźnienie załączenia, ponieważ elektronika elektronarzędzia musi się najpierw skonfigurować.

Przy niskich temperaturach elektronarzędzie osiąga pełną wydajność udarową dopiero po upływie określonego czasu.

Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wyłącznik (10).

Ustawianie prędkości obrotowej / liczby udarów

Prędkość obrotów / liczbę udarów włączonego elektronarzędzia można płynnie regulować, stopniując siłę nacisku na włącznik/wyłącznik (10).

Lekki nacisk na włącznik/wyłącznik (10) skutkuje niską prędkością obrotową / mniejszą liczbą udarów. Zwiększony nacisk podwyższa prędkość obrotową / liczbę udarów.

Zmiana pozycji dłuta (Vario-Lock)

Dłuto można zablokować w 36 pozycjach. Pozwala to znaleźć optymalną pozycję do pracy.

Włożyć dłuto w uchwyt narzędziowy. Ustawić przełącznik wiercenia udarowego / blokady obrotów (13) w pozycji „Vario Lock”. Ustawić narzędzie robocze w zadanej pozycji. Ustawić przełącznik wiercenia udarowego / blokady obrotów (13) w pozycji „dłutowanie”. Spowoduje to zablokowanie uchwytu narzędziowego. Przed przystąpieniem do dłutowania należy ustawić kierunek obrotów w prawo.

Wskazówki dotyczące pracy

Ustawianie głębokości wiercenia (zob. rys. H)

Za pomocą ogranicznika głębokości (17) można ustawić zadaną głębokość wiercenia X.

Nacisnąć przycisk ogranicznika głębokości (15) i ustawić ogranicznik w rękojeści dodatkowej (16). Rowki na ograniczniku głębokości (17) powinny znajdować się od dołu. - Wsunąć narzędzie robocze SDS plus do oporu w uchwyt narzędziowy SDS plus (2). W przeciwnym razie luźno osadzone narzędzie robocze SDS plus mogłoby spowodować niewłaściwe ustawienie głębokości wiercenia.

Wysunąć ogranicznik głębokości na tyle, aby odległość pomiędzy końcówką wiertła a końcówką ogranicznika głębokości odpowiadała zadanej głębokości wiercenia X.

Sprzęgło przeciążeniowe

W przypadku zakleszczenia lub zablokowania narzędzia roboczego, napęd wrzeciona wiertarki zostaje przerwany. Elektronarzędzie należy trzymać zawsze, ze względu na występujące przy tym siły, mocno w obydwu rękach i zająć pewną pozycję pracy. W przypadku zablokowania elektronarzędzia, należy je wyłączyć i zwolnić narzędzie robocze. Podczas włączania elektronarzędzia z zablokowanym narzędziem roboczym powstają wysokie momenty odwodzące.

System szybkiego wyłączania (KickBack Control)

System szybkiego wyłączania (funkcja KickBack Control) ułatwia kontrolę nad elektronarzędziem i znacznie zwiększa w ten sposób bezpieczeństwo użytkownika w porównaniu do elektronarzędzi bez funkcji KickBack Control.

W przypadku nagłego, nieprzewidzianego obrotu elektronarzędzia wokół wiertła, elektronarzędzie jest wyłączone.

-W celu ponownego uruchomienia należy zwolnić włącznik/wyłącznik (10) i nacisnąć go ponownie.

System szybkiego wyłączania sygnalizowany jest miganiem oświetlenia roboczego (14) elektronarzędzia.

System tłumienia drgań

Vibration

Zintegrowany system tłumienia drgań obniża poziom drgań występujących podczas pracy.

Elektronarzędzia nie wolno używać, jeśli element tłumiący jest uszkodzony.

Wkładanie końcówek wkręcających (zob. rys. l)

Nie wolno przykładać włączonego elektronarzędzia do nakrętki/śruby. Obracające się narzędzia robocze mogą ześlizgnąć się z nakrętki lub łba śruby.

Do stosowania końcówek wkręcających niezbędny jest uchwyt uniwersalny (22) z trzpieniem mocującym SDS plus.

• Końcówkę trzpienia mocującego należy oczyścić i lekko nasmarować. Włożyć uchwyt uniwersalny w uchwyt narzędziowy, obracając go aż do samoczynnego zaryglowania.
• Sprawdzić zaryglowanie przez pociągnięcie za uchwyt uniwersalny. Włożyć końcówkę wkręcającą w uchwyt uniwersalny. Należy stosować wyłącznie końcówki wkręcające pasujące do łba wkręta.
• Aby wyjąć uchwyt uniwersalny, należy przesunąć tuleję rygłującą (4) do tyłu i wyjąć uchwyt uniwersalny (22) z uchwytu narzędziowego.

Mocowanie systemu asekuracyjnego (zob. rys. J)

Wskazówka: W celu zabezpieczenia elektronarzędzia przed upadkiem należy użyć systemu asekuracyjnego (24) dopasowanego do wagi elektronarzędzia z osprzętem. Maksymalna dopuszczalna długość systemu asekuracyjnego

wynosi 1,8 m. Należy bezwzględnie przestrzegać dopuszczalnej strefy mocowania (23) na elektronarzędziu.

Jako systemu asekuracyjnego najlepiej jest użyć taśmy asekuracyjnej zamocowanej węzłem typu główna skowronka lub systemu asekuracyjnego z absorberem energii.

Podczas mocowania systemu asekuracyjnego (24) należy bezwzględnie przestrzegać dołączonej do niego instrukcji obsługi.

• Drugi koniec systemu asekuracyjnego należy bezwzględnie zamocować do stabilnej konstrukcji (np. budynku lub rusztowania), a nigdy do ciała użytkownika.

System asekuracyjny musi się swobodnie poruszać i może być zamocowany wyłącznie do punktu stanowiskowego (25) oraz w dopuszczalnej strefie mocowania (23) na elektronarzędziu.

Punkt stanowiskowy (25) należy wybrać w taki sposób, aby elektronarzędzie w razie upadku mogło swobodnie spadać, nie owijając się przy tym wokół użytkownika i nie zagrażając mu w żaden sposób.

Nie wolno używać systemu asekuracyjnego w elektronarzędziu z zamontowanym systemem odsysania pyłu GDE 12.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. konserwacja, wymiana narzędzi roboczych itp.) należy wyjąć akumulator. W przypadku niezamierzonego naciśnięcia włącznika/wyłącznika istnieje niebezpieczeństwo doznania obrażeń. Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę. Uszkodzoną osłonę przeciwpyłową należy natychmiast wymienić. Zaleca się wykonanie wymiany w punkcie serwisowym. Oczyścić uchwyt narzędziowy (2) po każdym użyciu.

Obsługa klienta oraz doradztwo dotyczące użytkowania

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacja o częściach zamiennych znajdują się pod adresem: www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154440

E-Mail: [e-mail]

Pozostałe adresy serwisów znajdują się na stronie:

Zalecane akumulatory litowo-jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecznych. Akumulatory mogą być transportowane drogą lądową w zwykły sposób, bez konieczności spełnienia jakichkolwiek dalszych warunków.

W przypadku przesyłki przez osoby trzecie (np. transport drogą powietrzną lub za pośrednictwem firmy spedycyjnej) należy dostosować się do szczególnych wymogów dotyczących opakowania i oznakowania towarów. W takim wypadku podczas przygotowywania towarów do wysyłki należy skonsultować się z ekspertem ds. towarów niebezpiecznych.

Akumulatory można wysyłać tylko wówczas, gdy ich obudowa nie jest uszkodzona. Odkryte styki należy zakleić, a akumulator zapakować w taki sposób, aby nie mógł się poruszać (przesuwać) w opakowaniu. Należy wziąć też pod uwagę ewentualne inne przepisy prawa krajowego.

Utylizacja odpadów

Elektronarzędzia, akumulatory, osprzęt i opakowanie należy oddać do ponownego przetworzenia zgodnie z obowiązującymi przepisami w zakresie ochrony środowiska.

Elektronarzędzi i akumulatorów/baterii nie wolno wyrzucać do odpadów domowych!

Tylko dla krajów UE:

Niezdatne do użytku elektronarzędzia i uszkodzone lub zużyte akumulatory/baterie należy utylizować osobno. Należy korzystać z przewidzianych systemów zbiórki.

W przypadku nieprawidłowej utylizacji zużyty sprzęt elektryczny i elektroniczny może wywołać szkodliwe skutki dla środowiska i zdrowia ludzkiego, wynikające z potencjalnej obecności substancji niebezpiecznych.

Akumulatory/baterie:

Li-Ion:

Prosimy postępować zgodnie ze wskazówkami umieszczonymi w rozdziale Transport (zob. "Transport", Strona 125).

Opis produktu i wydajności

Opis produktu i wydajności

Przeczytaj wszystkie ostrzeżenia bezpieczeństwa i instrukcje. Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować

porażenie prądem, pożar i/lub poważne obrażenia. Prosimy zwrócić uwagę na rysunki w przedniej części instrukcji obsługi.

Opis produktu i wydajności

Przeczytaj wszystkie ostrzeżenia i instrukcje. Nieprzestrzeganie instrukcji bezpieczeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

Zapoznaj się z ilustracjami na początku instrukcji obsługi.

Przeznaczenie

Elektronarzędzie jest przeznaczone do wiercenia w betonie, cegle i kamieniu, a także do lekkiego dłutowania. Nadaje się również do wiercenia bez udaru w drewnie, metalu, ceramice i tworzywach sztucznych. Narzędzia z elektronicznym systemem regulacji i lewym obrotem nadają się również do wkręcania i wykręcania śrub/wkrętów.

Przedstawione komponenty

Numeracja przedstawionych komponentów odnosi się do rysunku elektronarzędzia na stronie z ilustracją.

Informacje o hałasie i wibracjach

Przepisy dotyczące narzędzi (patrz rys. E)

Uwaga: nie używaj narzędzi bez SDS plus do wiercenia z udarem lub kucia! Narzędzia bez SDS plus i uchwyt podczas wiercenia z udarem i kucia zostaną uszkodzone.

• Zamontuj uchwyt koronowy (19). Obróć uchwyt koronowy (19), aby otworzyć go na tyle, aby można było włożyć narzędzie. Włóż narzędzie. Włóż klucz do uchwytu (21) w odpowiedni otwór uchwytu koronowego (19) i równomiernie dokręć narzędzie.
• Pasukite gręžimo-kirtimo režimų perjungiklį (13) į padėtį „Gręžimas".

Darbo įrankio išėmimas (žr. F pav.)

Vainikinio griebtuvo movą (19) griebtuvo raktu (21) sukite prieš laikrodžio rodyklę, kol darbo įrankį bus galima išimti.

Kaltą įstatykite į įrankio įtvarą.

• Pasukite gręžimo-kirtimo režimų perjungiklį (13) į padėtį „Vario-Lock".

Kaltą su įtvaru pasukite į norimą padėtį. - Pasukite gręžimo-kirtimo režimų perjungiklį (13) į padėtį „Kirtimas". Taip nustačius, įrankio įtvaras užfiksuojamas. Norėdami kirsti, nustatykite dešinįjį sukimą.

Darbo patarimai

Gręžimo gylio nustatymas (žr. H pav.)

Gylio ribotuvu (17) galima nustatyti pageidaujamą gręžimo gylį X.

Suktuvo antgalio įstatymas (žr. I pav.)

Ant veržlės uždekite ar į varžtą remkite tik išjungtą elektrinį įrankį. Besisukantys darbo įrankiai gali nuslysti. Norint naudoti suktuvo antgalį, reikia universalaus antgalių laikiklio (22) su SDS plus koteliu. - Nuvalykite kotelio įstatomąjį galą ir jį truputį patepkite. - Universalų antgalių laikiklį sukdami stumkite į įrankio įtvarą, kol jis savaime užsifiksuos.
