Produkta veids	Bezvadu perforators (āmurs)
Zīmols	Bosch
Modelis	GBH 185LI Professional
Nominālais spriegums	18 V
Instrumentu turētājs	SDS plus
Sitiena frekvence	0–4675 min⁻¹
Nominālais apgriezienu skaits (labā rotācija)	0–1050 apgr./min
Nominālais apgriezienu skaits (kreisā rotācija)	0–1050 apgr./min
Maks. urbšanas diametrs (betons)	22 mm
Maks. urbšanas diametrs (tērauds)	13 mm
Maks. urbšanas diametrs (koks)	20 mm
Svars	2,6–3,7 kg (atkarībā no akumulatora)
Garums	296 mm
Augstums	208 mm
Uzlādes temperatūra	0 °C līdz +35 °C
Lietošanas/uzglabāšanas temperatūra	−20 °C līdz +50 °C
Ieteicamie akumulatori	GBA 18V..., ProCORE18V...
Ieteicamie lādētāji	GAL 18..., GAX 18..., GAL 36...
Skaņas spiediena līmenis	93 dB(A) (bez GDE 12)
Skaņas jaudas līmenis	101 dB(A) (bez GDE 12)
Vibrācijas (betona urbšana)	14,0 m/s² (K=1,5 m/s²)
Vibrācijas (kalšana)	9,4 m/s² (K=1,5 m/s²)
Funkcijas	Urbšana ar triecienu, urbšana bez trieciena, kalšana, skrūvēšana
Drošība	KickBack Control, drošības atslēgšana, vibrāciju slāpēšana
Apgaismojums	Iebūvēta LED

Bieži uzdotie jautājumi - GBH 185LI Professional BOSCH

Kā mainīt darbības režīmu?

Lai mainītu režīmu, nospiediet atbloķēšanas pogu (12) un pagrieziet selektoru (13) vēlamajā pozīcijā (urbšana, urbšana bez trieciena, kalšana, Vario-Lock). Mainiet režīmu tikai tad, kad instruments ir izslēgts.

Kā uzstādīt un izņemt akumulatoru?

Ievietojiet akumulatoru (11) nodalījumā, līdz tas nofiksējas. Lai to izņemtu, nospiediet atbloķēšanas pogu (7) un izvelciet akumulatoru. Akumulatoram ir dubultā drošības fiksācija.

Kā iestatīt urbšanas dziļumu?

Nospiediet dziļuma ierobežotāja regulēšanas pogu (15), ievietojiet ierobežotāju (17) palīgrokturī (16) ar rievojumu uz leju, pēc tam novietojiet to vēlamajā dziļumā X.

Ko darīt, ja instruments iestrēgst?

Drošības atslēgšana pārtrauc vārpstas piedziņu, ja piederums iestrēgst. Izslēdziet instrumentu, izņemiet iestrēgušo piederumu, pēc tam ieslēdziet atkārtoti. KickBack Control ierīce nekavējoties aptur instrumentu pēkšņas rotācijas gadījumā.

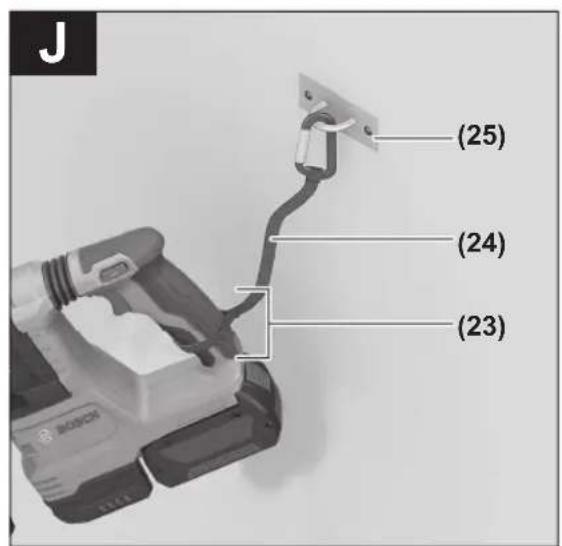

Kā piestiprināt pretkrišanas drošību?

Izmantojiet piemērotu pretkrišanas drošību (24) (maks. garums 1,8 m). Piestipriniet to instrumenta stiprinājuma zonā (23) un otru galu pie fiksēta enkura punkta (25). Nekad nepiestipriniet to pie apģērba vai plaukstas locītavas.

Vai es varu izmantot urbjus bez SDS plus astes?

Jā, urbjiem ar cilindrisku asti ir jāuzstāda atslēgas patrona (19) vai automātiskā patrona ar SDS plus adapteri (20). Izmantojiet šos piederumus tikai urbšanas režīmā bez trieciena.

Kā kopt putekļu aizsargu?

Tīriet putekļu aizsargu (3) pēc katras lietošanas reizes. Ja tas ir bojāts, nekavējoties nomainiet to. Nomainiet to servisa centrā.

Kas ir KickBack Control ierīce?

KickBack Control automātiski aptur elektroinstrumentu, ja tas pēkšņi sāk griezties ap urbja asi, tādējādi uzlabojot kontroli un drošību. Apstāšanos norāda LED (14) mirgošana.

Kā noregulēt palīgrokturi?

Pagrieziet palīgrokturi (16) pretēji pulksteņrādītāja virzienam, lai to atbrīvotu, noregulējiet to vēlamajā pozīcijā, pēc tam pievelciet, griežot pulksteņrādītāja virzienā. Pārliecinieties, ka skava ir pareizi ievietota korpusa rievā.

Kādi lādētāji ir saderīgi ar GBH 185LI?

Ieteicamie lādētāji ir Bosch modeļi GAL 18..., GAX 18... un GAL 36.... Izmantojiet tikai šos lādētājus litija jonu akumulatoru uzlādēšanai.

LIETOŠANAS INSTRUKCIJA GBH 185LI Professional BOSCH

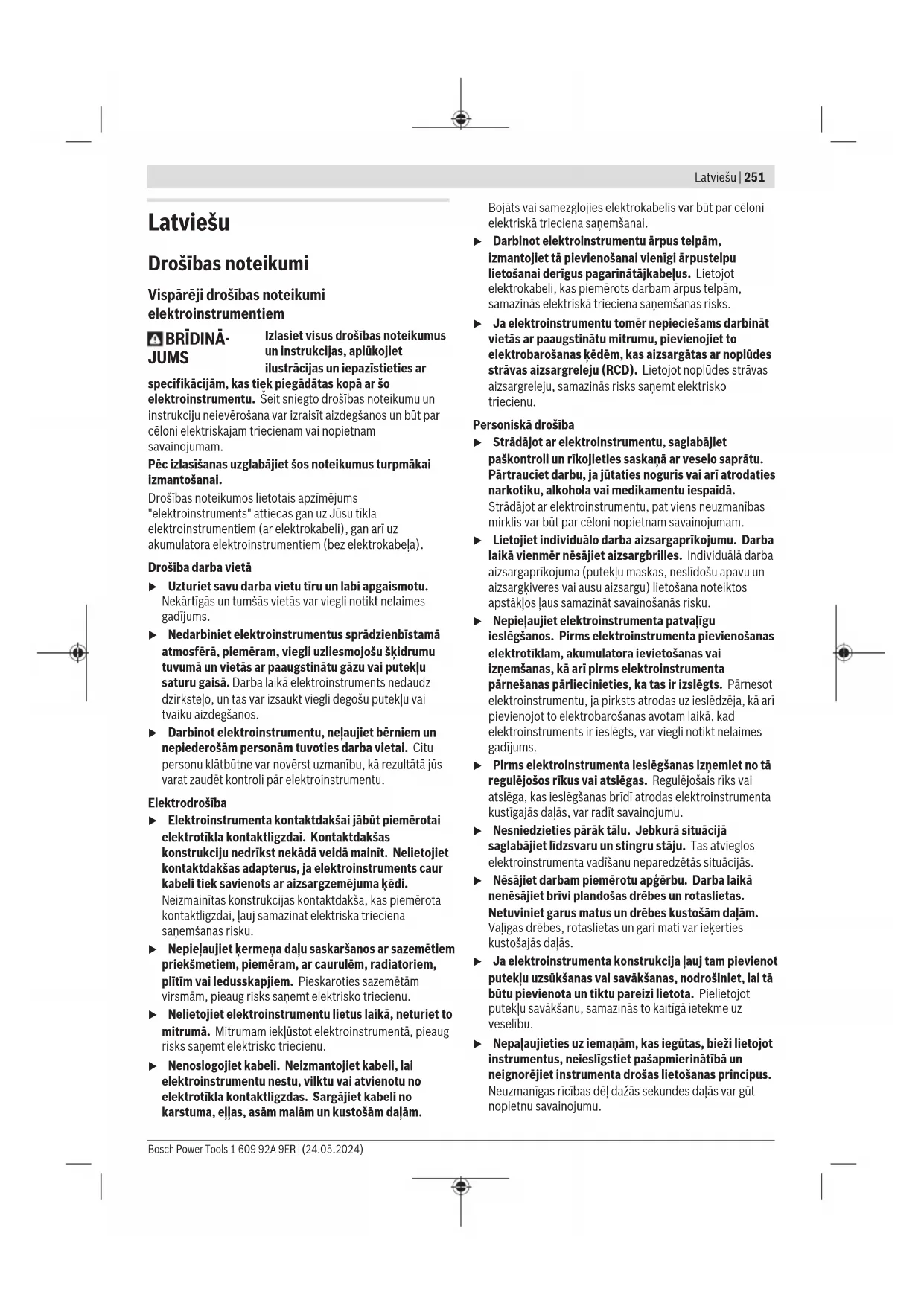

Drošības norādījumi

Drošības norādījumi visiem darbiem

Aizsargājiet dzirdi. Trokšņa iedarbība var izraisīt dzirdes zudumu. Lietojiet papildu aizsargcimdus, strādājot ar elektroinstrumentu. Kontroles zaudēšana var izraisīt traumas. Turiet instrumentu aiz izolētām satveršanas virsmām, veicot darbības, kuru laikā griešanas piederumi vai stiprinājumi var saskarties ar slēptiem vadiem. Ja griešanas piederumi saskaras ar strāvu vadošu vadu, atklātās metāla daļas var kļūt strāvu vadošas un izraisīt operatoram elektriskās strāvas triecienu.

Drošības norādījumi garā triecienurbjmašīnas lietošanai

Vienmēr sāciet urbt ar mazu ātrumu un ar uzgali saskaroties ar materiālu. Lielā ātrumā uzgalis var salūzt, ja tam ļauj brīvi griezties, nesaskaroties ar materiālu, izraisot fiziskas traumas. - Spiedienu pielieciet tikai taisnā līnijā ar uzgali un nepielieciet pārāk lielu spiedienu. Uzgalis var salūzt, izraisot lūzumus vai kontroles zaudēšanu, kā arī fiziskas traumas.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un

Norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Ņemiet vērā attēlus lietošanas pamācības sākuma daļā.

Pareizs lietojums

Elektroinstruments ir paredzēts betona, ķieģeļu un akmens triecienurbšanai, kā arī viegliem atskaldīšanas darbiem. Bez tam tas ir piemērots urbšanai bez triecieniem kokā, metālā, keramikā un plastmasā. Elektroinstrumenti ar elektronisko gaitas regulatoru un griešanas virziena pārslēdzēju ir lietojami arī skrūvēšanai.

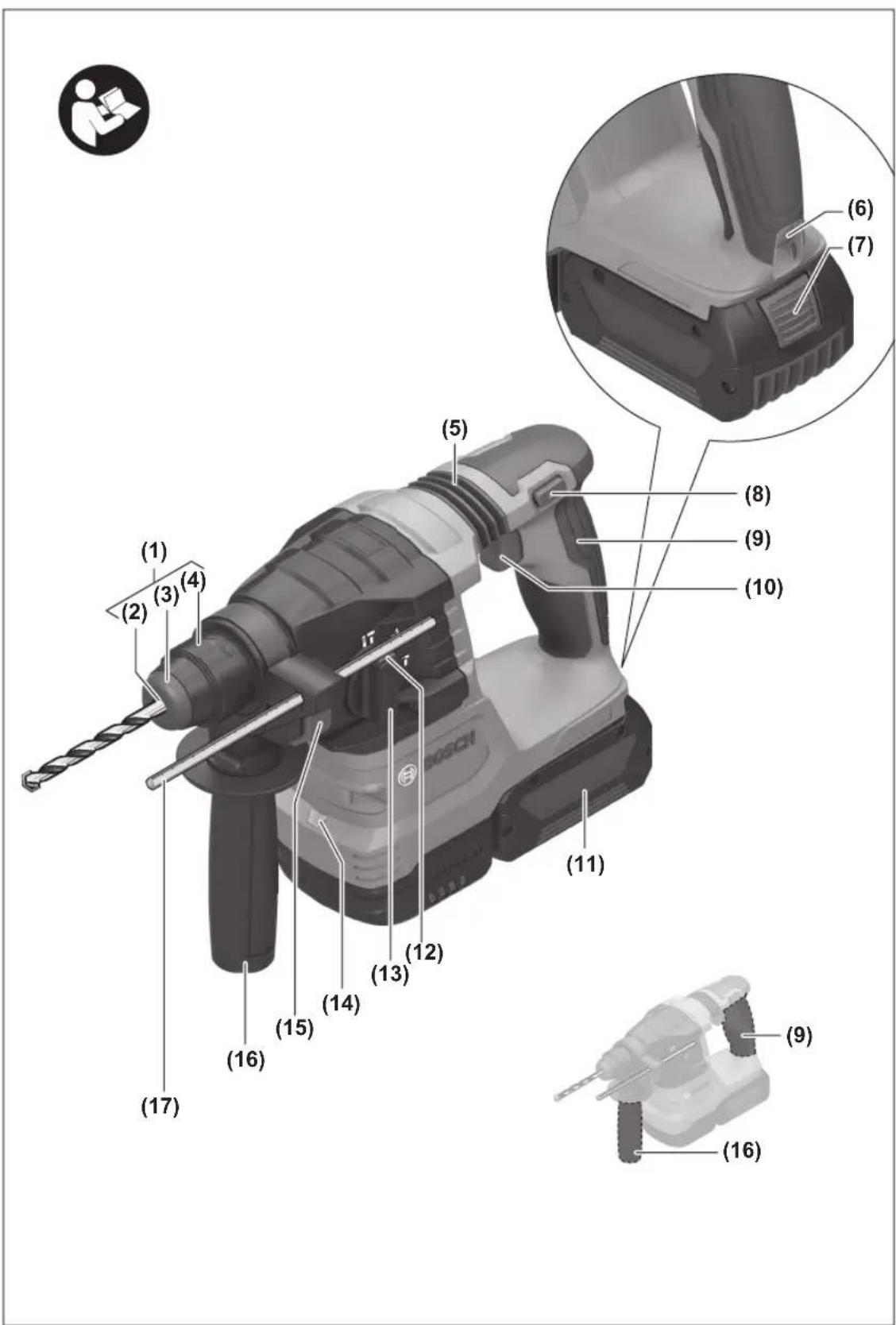

Attēlotās sastāvdaļas

Attēloto komponentu numerācija atbilst kārtas elektroinstrumenta attēlojumam grafiskajā lapā.

(1) SDS plus urbjpatrona (2) SDS plus instrumenta turētājs (3) Putekļu aizsargs (4) Fiksējošā aptvere (5) Vibrāciju slāpēšana (6) Pārneses siksniņas stiprinājums (7) Akumulatora atbloķēšanas taustiņš a) (8) Griešanas virziena pārslēdzējs (9) Rokturis (ar izolētu noturvirsmu) (10) Ieslēdzējs/izslēdzējs (11) Akumulators a) (12) Darba režīma pārslēdēja atbloķēšanas taustiņš (13) Darba režīma pārslēdzējs (14) Darba gaisma (15) Dziluma ierobežotāja iestatīšanas taustiņš (16) Papildrokturis (ar izolētu noturvirsmu)

(17) Dziluma ierobežotājs (18) Zobaploce urbjpatronas fiksācijas skrūve (19) Zobaploce urbjpatrona (20) SDS plus stiprinājuma kāts urbjpatronai (21) Urbjpatronas atslēga (22) Universālais turētājs ar SDS plus stiprinājuma kātu

(23) Zona kritienu novēršanas aizsardzības sistēmas piestiprināšanai pie elektroinstrumenta (24) Kritienu novēršanas aizsardzība b) (25) Fiksēts kritienu novēršanas aizsardzības sistēmas enkurpunkts b)

a) Šis piederums neietilpst standarta piegādes komplektā. b) Šis piederums neietilpst standarta piegādes komplektā un nepieder Bosch piederumu programmai.

Tehniskie dati

Akumulatora perforators GBH 185-LI
Izstrādājuma numurs		3611 J240..
Nominālais spriegums V=18
Triečenu bležumsA)	min-1	0-4675
Nominālais apgriezienu skaitsA)
- Griešanās pa labi min	1	0-1050
- Griešanās pa kreisi min	-1	0-1050
Darbinstrumenta stiprinājums SDS plus
Darbvärpstas aptveres diameters mm 50
maks. urbuma Ø
-Betonā mm 22
-Tēraudā mm 13
-Kokā mm 20
SvarsB)	kg 2,6 (1,5 Ah)-3,7 (12 Ah)
Garums mm 296
Augstums mm 208
ieteicamā apkārtējās vides temperatura uzlādes laikā °C 0 ... +35
piēlaujamā apkārtējās vides temperatura ekspluatācijas C) un uzglabāsanas laikā	°C	-20 ... +50
ieteicamie akumulatoriD)		GBA 18V... ProCORE18V...
ieteicamās uzlādes ierices		GAL 18... GAX 18... GAL 36...

A) Mērījums 20-25°C temperatūrā ar akumulatoru GBA 18V 4.0Ah. B) Atkarībā no izmantojamā akumulatora C) Samazināta jauda pie temperatūras < 0°C. D) Kombinācijā ar GDE 12 ir jāizmanto akumulators > 3,0 Ah

Vērtības var atšķirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākļiem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac.

	GBH 185-LI	GBH 185-LI ar GDE 12
Trošyna emisijas vērtības ir noteiktas atbilstigi EN IEC 62841-2-6.
Pćraksturlíknes A izsvērtā elektrinodeumenta radītā trošyna parametru tipiskās vērtības ir norādītas tālák:
Skañas spiedena limenis	dB(A)	93
		94

	GBH 185-LI	GBH 185-LI	ar GDE 12
Akustiskas jaudas limenis dB(A)	101	102
Mērijuma nenoteiktiba K dB	3		3
Lietojiet dzirdes aizsarglidzeklus!

Vibrāciju kopējā vērtība a h (vektoru summa trijos virzienos) un mērījuma nenoteiktība K ir noteiktas atbilstoši ENIEC 62841-2-6, kā ir norādīts tālāk:

Triecienurbšana betonā:

\( a_h \)	\( m/s^2 \)	14,0 13,3
K m/s	2	1,5 1,5
Kalšana:
\( a_h \)	\( m/s^2 \)	9,4 -
K m/s	2	1,5 -

Šajā pamācībā norādītais vibrācijas līmenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precīzi izvērtētu svārstību un trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Akumulators

Bosch pārdod akumulatora elektriskos darbinstrumentus arī bez akumulatora. Tas, vai Jūsu elektriskā darbinstrumenta piegādes komplektācijā ir iekļauts akumulators, ir norādīts uz iepakojuma.

Akumulatora uzlāde

Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu elektroinstrumenta izmantojamā litija-jonu akumulatora uzlādei.

Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti daļēji uzlādētā stāvoklī. Lai nodrošinātu pilnu akumulatora jaudu,

pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.

Akumulatora ievietošana

Ievietojiet uzlādēto akumulatoru akumulatora stiprinājumā, līdz tas tiek nofiksēts.

Akumulatora izņemšana

Lai izņemtu akumulatoru, nospiediet akumulatora atbrīvošanas taustiņu un izvelciet akumulatoru.

Nedarbojieties ar spēku.

Akumulatoram 2 ir divpakāpju fiksators, kas neļauj tam izkrist, kad nejauši nospiežat akumulatora atbrīvošanas pogu. Kamēr akumulators ir ievietots elektroinstrumentā, to notur atspere.

Akumulatora uzlādes pakāpes indikators

Piezīme: ne visiem akumulatoru tipiem ir uzlādes līmeņa indikators.

Akumulatora uzlādes pakāpes indikatora zaļās LED diodes parāda akumulatora uzlādes pakāpi. Vadoties no drošības apsvērumiem, uzlādes pakāpe ir nolasāma tikai tad, ja elektroinstruments atrodas miera stāvoklī.

Lai nolasītu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasīšanas taustiņu. Tas iespējams arī tad, ja akumulators ir izņemts no elektroinstrumenta.

Ja pēc akumulatora uzlādes pakāpes nolasīšanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt.

Akumulatora tips GBA 18V...

LED Uzlādes līmenis

Pastāvīgi deg 3 zaļas LED diodes 60-100%

Pastāvīgi deg 2 zaļas LED diodes 30-60%

Pastāvīgi deg 1 zaļa LED diode 5-30%

LED Uzlādes līmenis

Mirgo 1 zaļa LED diode 0-5%

Akumulatora tips ProCORE18V...

LED uzlādes līmenis

Pastāvīgi deg 5 zaļas LED diodes 80-100%

Pastāvīgi deg 4 zaļas LED diodes 60-80%

Pastāvīgi deg 3 zaļas LED diodes 40-60%

Pastāvīgi deg 2 zaļas LED diodes 20-40%

Pastāvīgi deg 1 zaļa LED diode 5-20%

Mirgo 1 zaļa LED diode 0-5%

Pareiza apiešanās ar akumulatoru

Sargājiet akumulatoru no mitruma un ūdens.

Uzglabājiet akumulatoru pie temperatūras no -20°C līdz 50°C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašīnā.

Laiku pa laikam iztīriet akumulatora ventilācijas atverumus ar mīkstu, tīru un sausu otu.

Ja manāmi samazinās instrumenta darbības laiks starp akumulatoru uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.

Ievērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

Montāža

Pirms jebkādu darbu veikšanas pie elektroninstrumenta (piem., apkope, instrumentu maiņa utt.) izņemiet akumulatoru no elektroninstrumenta. Ja nejauši nospiežat ieslēdzēju/izslēdzēju, pastāv savainojumu risks.

Papildrokturis

Lietojiet elektroinstrumentu tikai tad, ja uz tā ir nostiprināts papildrokturis (16). Pārliecinieties, ka papildu rokturis vienmēr ir stingri pievilkts. Pretējā gadījumā darba laikā jūs varat zaudēt kontroli pār savu elektroinstrumentu.

Papildroktura pagriešana (skat. attēlu A)

Lai varētu strādāt droši un bez noguruma, papildrokturi (16) var pagriezt un nostiprināt vēlamajā stāvoklī.

• Atskrūvējiet papildroktura (16) aksiālo posmu, griežot to pretēji pulksteņa rādītāju kustības virzienam, un tad pagrieziet papildrokturi (16) vēlamajā stāvoklī. Pēc tam no jauna stingri pieskrūvējiet papildroktura (16) aksiālo posmu, griežot to pulksteņa rādītāju kustības virzienā. Sekojiet, lai papildroktura spīļplāce ievietotos šim nolūkam paredzētā korpusa grope.

Urbjpatronas un darbinstrumenta izvēle

Veicot triecienurbšanu un atskaldīšanu ar kaltu, jālieto SDS plus darbinstrumenti, kas ir piemēroti iestiprināšanai SDS plus urbjpatronā.

Urbšanai bez trieciena kokā, metālā, keramikā un plastmasā, kā arī skrūvēšanai jālieto darbinstrumenti bez SDS plus stiprinājuma (piemēram, urbji ar cilindrisku kātu). Šiem instrumentiem ir nepieciešama zobploces urbjpatrona.

Norāde: izmantojiet zobploces urbjpatronu tikai darba režīmā urbšanai bez trieciena.

Urbjpatronas nomaiņa

Zobploces urbjpatronas iestiprināšana un izņemšana

Lai izmantotu darbinstrumentu bez SDS plus (piemēram, urbi ar cilindrisko kātu), ir jāsamontē piemērota urbjpatrona (zobploces vai bezatslēgas urbjpatrona).

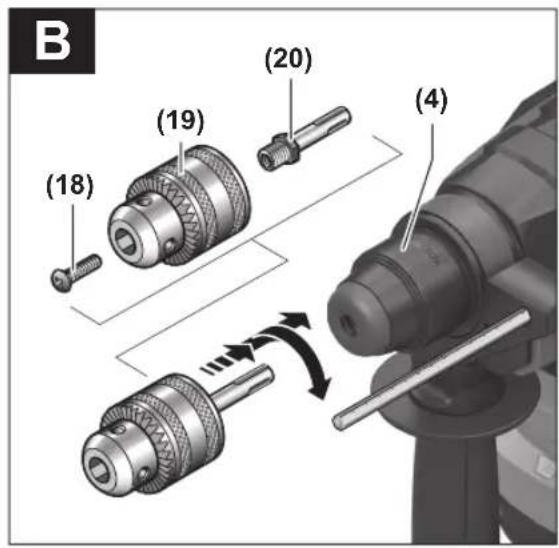

Zobploces urbjpatronas montāža (skat. attēlu B)

• Ieskrūvējiet SDS plus stiprinājuma kātu (20) bezatslēgas urbjpatronā (19). Nostipriniet zobploces urbjpatronu (19) ar nostiprināšanas skrūvi (18). Ievērojiet, ka nostiprināšanas skrūvei ir kreisā vītne.

Zobploces urbjpatronas izņemšana (skat. attēlu B)

• Notīriet iestiprināmo daļu un pārklājiet to ar nelielu smērvielas daudzumu.
• Nedaudz pagrozot, ievirziet zobārpļa urbjpatronas kātu turetājaptverē, līdz tas tur automātiski fiksējas.
• Pārbaudiet fiksēšanos, nedaudz pavelkot zobārpļa urbjpatronu ārā no turetājaptveres.

Zobārpļa urbjpatronas izņemšana

Pabīdiet fiksējošo uzmavu (4) uz aizmuguri un noņemiet zobārpļa urbjpatronu (19).

Darbinstrumenta nomaiņa

Putekļu aizsargs (3) novērš urbšanas procesā radušos putekļu iekļūšanu turetājaptverē. Iestiprinot darbinstrumentu, sekojiet, lai putekļu aizsargs (3) netiktu bojāts. Nodrošiniet, lai bojātais putekļu aizsargs tiktu nekavējoties nomainīts. Nomainu ieteicams veikt pilnvarotā klientu apkalpošanas iestādē.

Darbinstruments SDS plus

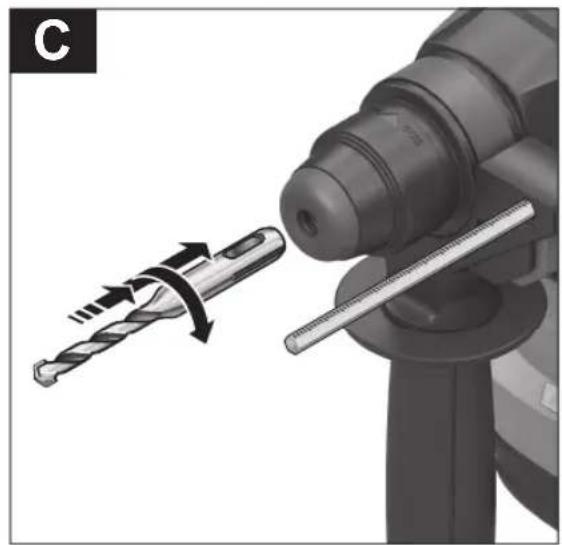

SDS plus darbinstrumenta iestiprināšana (skat. attēlu C) SDS plus urbjpatronā (1) var vienkārši un ērti iestiprināt darbinstrumentus, nelietojot palīgrikus.

• Nomaināmā darbinstrumenta kātu notīriet un nedaudz ieeļļojiet. Nedaudz pagrozot, ievirziet darbinstrumenta kātu instrumenta stiprinājumā (2), līdz tas tur automātiski fiksējas. Pavelkot aiz darbinstrumenta, pārbaudiet nobloķēšanu. Sistēma paredz, ka SDS plus darbinstruments brīvi kustas. Šī iemesla dēļ darbinstruments tukšgaitā rotē ar zināmu radiālu ekscentritāti. Taču tas neietekmē darba precizitāti, jo urbšanas laikā darbinstruments automātiski centrējas.

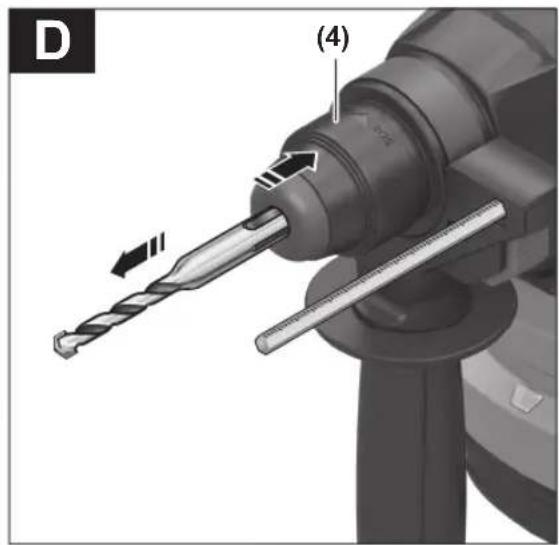

SDS plus darbinstrumenta izņemšana (skat. attēlu D)

Pabīdiet fiksējošo uzmavu (4) uz aizmuguri un izņemiet darbinstrumentu.

Zobārpļu urbjpatronas instrumenta maiņa

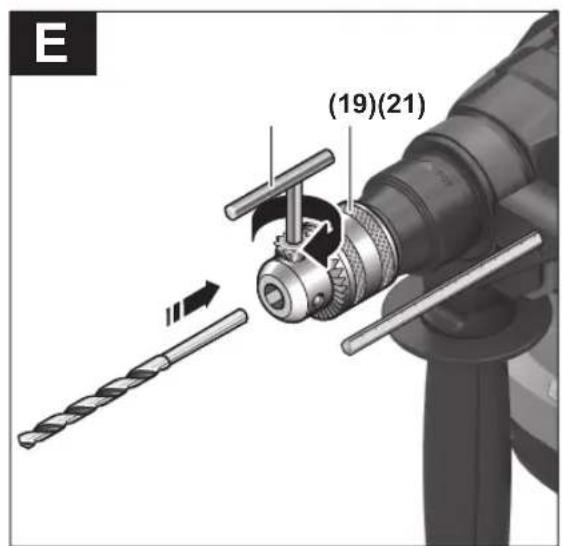

Darbinstrumenta iestiprināšana (skat. attēlu E)

Norāde: nelietojiet darbinstrumentu bez SDS plus stiprinājuma triecienurbšanai vai atskaldīšanai!

Triecienurbšanas un izurbšanas laikā darbinstrumenti bez SDS plus stiprinājuma un to iestiprināšanai paredzētās urbjpatronas var tikt bojātas.

• Ievietojiet zobploces urbjpatronu (19).
• Atveriet zobploces urbjpatronu (19), to griežot, līdz var ielikt instrumentu. Ievietojiet darbinstrumentu urbjpatronā.
• Ielieciet urbjpatronas atslēgu (21) attiecīgajos zobploces urbjpatronas (19) caurumos un vienmērīgi iespīlējiet instrumentu. -Pagrieziet darba režīma pārslēdzēju (13) pozīcijā "Urbšana".

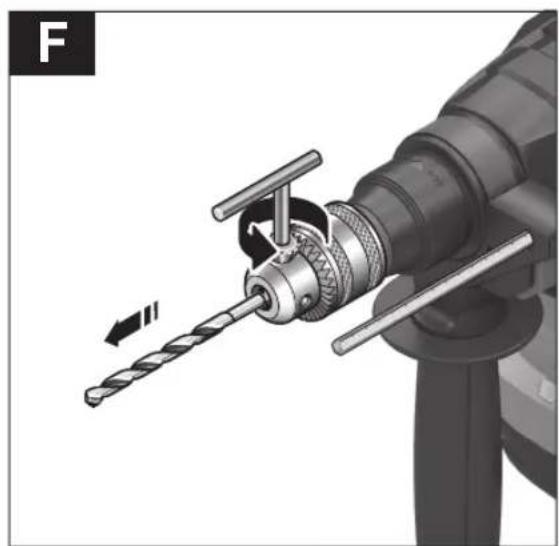

Nomaināmā darbinstrumenta izņemšana (skat. attēlu F)

Ar urbjpatronas atslēgas (21) palīdzību grieziet zobploces urbjpatronas (19) aploci pretēji pulksteņa rādītāju kustības virzienam, līdz darbinstrumentu iespējams izņemt.

Putekļu un skaidu uzsūkšana

Dažu materiālu, piemēram, svina saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanas elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas, zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām.

• Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi. Darba vietai jābūt labi vēdināmai. Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2.

Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

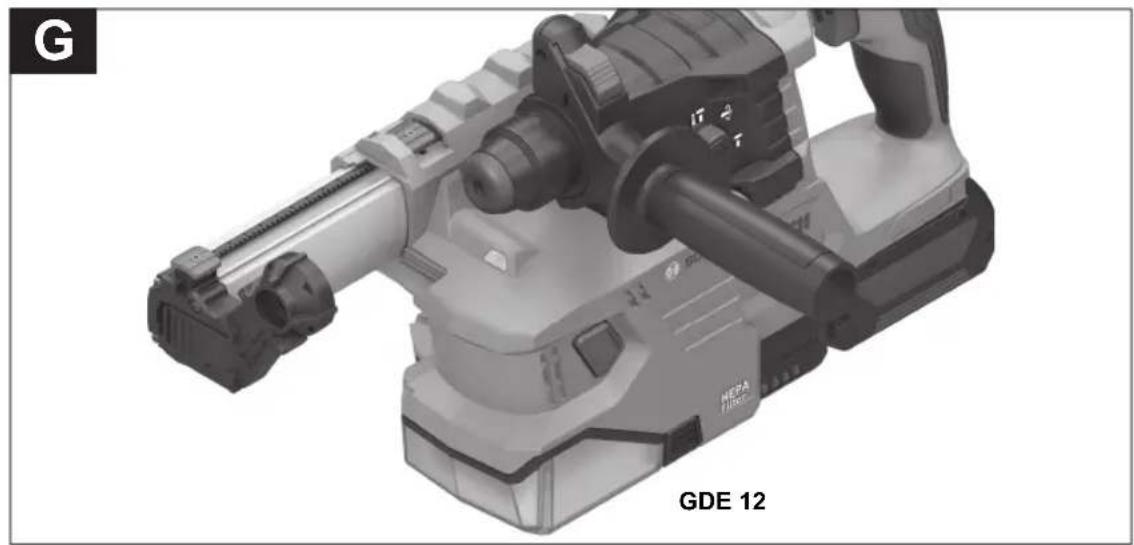

Putekļu nosūkšana (GDE 12, skatīt attēlu G)

Betona un akmens putekļu nosūkšanai ir GDE

12 nepieciešama

Nosūkšanas sistēma. Ja nosūkšanas sistēma nav piemērota koka, metāla un plastmasas putekļu, kā arī veselībai kaitīgu putekļu (piemēram, azbesta putekļu) nosūkšanai.

Lietošana

Uzsākot lietošanu

Darba režīma izvēle

Ar darba režīma pārslēdzēju (13) izvēlieties vajadzīgo elektroninstrumenta darba režīmu.

Lai pārslēgtu darba režīmu, spiediet atbloķēšanas taustiņu (12) un pagrieziet darba režīma pārslēdzēju (13) vēlamajā pozīcijā, līdz tas dzirdami nofiksējas.

Norāde. Grieziet darba režīma pārslēdzēju vienīgi laikā, kad elektroninstruments nedarbojas! Pretējā gadījumā elektroninstruments var tikt bojāts.

Pārslēdzēja stāvoklis, veicot triecienurbšanu betonā vai akmenī

Pārslēdzēja stāvoklis, veicot urbšanu bez triecieniem kokā, metālā, keramikā un plastmasā, kā arī skrūvēšanu

Pozīcija Vario-Lock kalta pozīcijas pārstādīšanai. Šajā pozīcijā darba režīma pārslēdzējs (13) nenofiksējas.

Pārslēdzēja stāvoklis Atskaldošana ar kaltu

Griešanas virziena izvēle

Ar griešanas virziena pārslēdzēju (8) var mainīt elektroninstrumenta griešanas virzienu. Taču tas nav iespējams, ja ir nospiests ieslēdzējs (10).

Pārvietojiet griešanas virziena pārslēdzēju (8) vienīgi laikā, kad elektrinstruments nedarbojas.

Veicot triecienurbšanu, urbšanu un atskaldošanu ar kaltu, vienmēr izvēlieties griešanas virzienu pa labi.

Griešanas virziens pa labi: veidojot urbumus un ieskrūvējot skrūves, pārvietojiet griešanas virziena pārslēdzēju (8) pa kreisi līdz atdurei.

Griešanas virziens pa kreisi: izskrūvējot vai atskrūvējot skrūves un noskrūvējot uzgriežņus, pārvietojiet griešanas virziena pārslēdzēju (8)

līdz galam pa labi.

Norāde: Ja griešanas virziena pārslēdzējs atrodas vidus pozīcijā, ieslēdzējs/izslēdzējs ir bloķēts.

Ieslēgšana un izslēgšana

- Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju (10).

LED gaismas avots (14) iedegas, daļēji vai pilnīgi nospiežot ieslēdzēju (10), un apgaismo apstrādes vietu nepietiekama apgaismojuma apstākļos.

Ieslēdzot elektroinstrumentu pirmo reizi, tā ieskrējiens var ieilgt, jo šādā gadījumā vispirms notiek elektroinstrumenta elektroniskā mezgla konfigurēšana.

Pie zemas temperatūras instruments sasniedz pilnu triecienu jaudu tikai pēc zināma laika.

- Lai elektroinstrumentu izslēgtu, atlaidiet ieslēdzēju (10).

Griešanas ātruma/triecienu biežuma regulēšana Ieslēgta elektroinstrumenta griešanas ātrumu/triecienu biežumu var bezpakāpju veidā regulēt, mainot spiedienu uz ieslēdzēja (10) taustiņu.

Viegls spiediens uz ieslēdzēja (10) taustiņa atbilst nelielam griešanas ātrumam / triecienu biežumam. Pieaugot spiedienam uz ieslēdzēja taustiņa, pieaug arī griešanas ātrums / triecienu biežums.

Kalta stāvokļa iestatīšana (Vario-Lock)

Kaltu var fiksēt 36 dažādos stāvokļos. Tas ļauj izvēlēties tādu kalta stāvokli, kas vislabāk atbilst veicamā darba raksturam.

- Iestipriniet kaltu darbinstrumenta turētājaptverē. - Pagrieziet darba režīma pārslēdzēju (13) pozīcijā „Vario-Lock". - Pagrieziet turētājaptveri kopā ar kaltu vēlamajā stāvoklī. - Pagrieziet darba režīma pārslēdzēju (13) stāvoklī Atskaldīšana ar kaltu. Līdz ar to darbinstrumenta stiprinājums tiek fiksēts nekustīgi. - Veicot atskaldīšanu ar kaltu, izvēlieties griešanas virzienu pa labi.

Norādījumi darbam

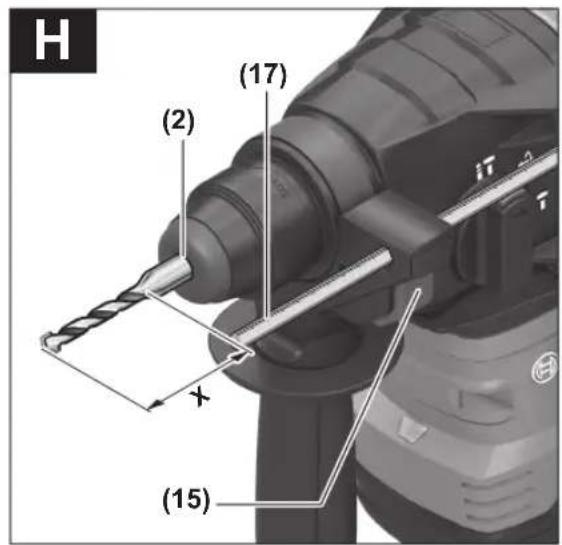

Urbšanas dziļuma iestatīšana (skat. attēlu H)

Ar urbšanas dziļuma ierobežotāju (17) var iestatīt vēlamo urbšanas dziļumu X.

Nospiediet taustiņu dziļuma ierobežotāja atbrīvošanai (15) un iebīdiet dziļuma ierobežotāju papildrokturī (16). Dziļuma ierobežotāja (17) rievojumam jābūt vērstam augšup. -Bīdiet SDS plus nomaināmo darbinstrumentu līdz atdurei SDS plus darbinstrumenta stiprinājumā (2). Pretējā gadījumā SDS plus darbinstrumenta izkustēšanās var izraisīt nepareizu urbšanas dziļuma iestatīšanu. Pavelciet dziļuma ierobežotāju uz priekšu tik daudz, lai attālums starp urbja smaili un dziļuma ierobežotāja galu atbilstu vēlamajam urbšanas dziļumam X.

Pārslodzes sajūgs

Ja darbinstruments iestrēgst urbumā, instrumenta darbvārpstas piedziņa tiek automātiski pārtraukta. Šādā situācijā var rasties ievērojams pretspeks, tāpēc darba laikā stingri turiet elektroinstrumentu ar abām rokām, nodrošinot zem kājām stabilu pamatu. Ja darbinstruments iestrēgst, izslēdziet elektroinstrumentu un izbrīvējiet iestrēgušo darbinstrumentu. Mēģinot ieslēgt elektroinstrumentu, kurā iestiprinātais urbšanas darbinstruments ir iestrēdzis, veidojas liels reaktīvais griezes moments.

Ātrā izslēgšana (KickBack Control)

Ātrās izslēgšanas funkcija jeb KickBack Control nodrošina labāku kontroli par elektroinstrumentu un tādējādi arī labāku lietotāja aizsardzību, ja salīdzina ar elektroinstrumentiem bez KickBack Control

funkcijas. Ja elektroinstruments pēkšņi, neparedzēti pagriežas ap urbja asi, tas tiek izslēgts.

-Lai atkārtoti ieslēgtu, atlaidiet ieslēdzēju/izslēdzēju (10) un nospiediet to atkārtoti.

Nostrādājot ātrās izslēgšanas funkcijai, uz elektroinstrumenta sāk mirgot apgaismojuma LED diode (14).

Vibrācijas slāpēšana

Iebūvēta vibrācijas slāpēšanas sistēma ļauj samazināt elektroinstrumenta radītās vibrācijas

līmeni.

• Pārtrauciet elektroinstrumenta lietošanu, ja pretvibrācijas elements ir bojāts.

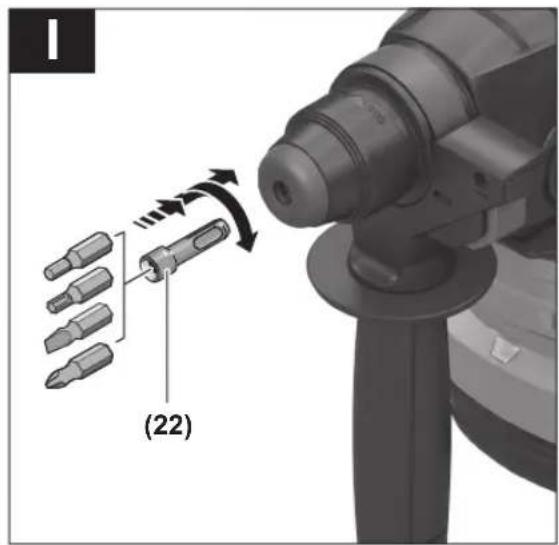

Skrūvgrieža uzgaļu iestiprināšana (skat. attēlu I)

Pieskarieties darbinstrumentam pie uzgriežņa vai skrūves tikai tad, kad elektroinstruments ir izslēgts. Rotējošs darbinstruments var noslīdēt no skrūves galvas.

Lai izmantotu skrūvgrieža uzgaļus, nepieciešams universālais turētājs (22) ar SDS plus stiprinājuma kātu.

• Notīriet stiprinājuma kāta iestiprināmo galu un uzklājiet uz tā nedaudz smērvielas.
• Nedaudz pagrozot, ievirziet universālā turētāja kātu darbinstrumenta turētājaptverē, līdz tas tur automātiski fiksējas.
• Pārbaudiet fiksēšanos, nedaudz pavelkot universālo turētāju ārā no turētājaptveres.
• Ievietojiet universālajā turētājā skrūvgrieža uzgali. Izmantojiet tikai tādus skrūvgrieža uzgaļus, kas atbilst ieskrūvējamo skrūvju galvām. Lai izņemtu universālo turētāju, pabīdiet fiksējošo uzmavu (4) uz aizmuguri un izvelciet universālo turētāju (22) no darbinstrumenta turētājaptveres.

Kritienu novēršanas aizsardzības sistēmas nostiprināšana (skat. attēlu J)

Izmantojiet pie enkurgalda piestiprinātu siksnas cilpu vai kritienu novēršanas aizsardzības sistēmu ar trieciena amortizētāju kā kritienu novēršanas aizsardzības sistēmu.

Piestiprinot kritienu novēršanas aizsardzības sistēmu, (24) obligāti ievērojiet tās lietošanas instrukciju.

Obligāti piestipriniet otru kritienu novēršanas aizsardzības sistēmas pusi pie stabilas konstrukcijas (ēkas vai sastatnes), bet nekādā gadījumā

nepiestipriniet to pie lietotāja.

Kritienu novēršanas aizsardzības sistēmai ir brīvi jākustās, un tai jābūt piestiprinātai tikai pie fiksēta enkurpunkta (25) un zonas (23), kurā to drīkst piestiprināt pie elektroinstrumenta.

Izvelieties fiksēto enkurpunktu (25) tā, lai kritiena gadījumā elektroinstruments brīvi kristu kritienu novēršanas aizsardzības ierīcē, neaizķerot vai neapdraudot lietotāju.

Nekādā gadījumā nelietojiet kritienu novēršanas aizsardzības sistēmu pie elektroinstrumenta, kad tam ir uzstādīta putekļu nosūkšanas sistēma GDE 12.

Apkalpošana un apkope

Apkalpošana un tīrīšana

Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem., apkope, instrumentu maiņa utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiežat ieslēdzēju/izslēdzēju, pastāv savainojumu risks. Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres. Nodrošiniet, lai bojātais putekļu aizsargs tiktu nekavējoties nomainīts. Nomainu ieteicams veikt pilnvarotā klientu apkalpošanas uzņēmumā. - Pēc katras lietošanas reizes notīriet darbinstrumenta turētāju (2).

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopskata attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mukusalas iela 97

LV-1004 Riga

Tālrunis: 67146262

Fakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, akumulatori, piederumi un iepakojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!

Tikai ES valstīm.

Nelietojami elektroinstrumenti un bojāti vai izlietoti akumulatori/baterijas ir jāutilizē atsevišķi. Izmantojiet paredzētās savākšanas sistēmas.

Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Akumulatori/baterijas:

Litija-jonu:

Lūdzam ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatīt "Transportēšana", 259. lpp.).

Saugos nuorodos

Priežiūra un serviss

Priežiūra un tīrīšana
