Lloji i produktit	Perforator pa kabëll (çekiç)
Marka	Bosch
Modeli	GBH 185LI Professional
Tensioni nominal	18 V
Mbajtësi i veglës	SDS plus
Frekuenca e goditjeve	0–4675 min⁻¹
Shpejtësia nominale (rrotullim djathtas)	0–1050 rrot/min
Shpejtësia nominale (rrotullim majtas)	0–1050 rrot/min
Diametri maksimal i shpimit (beton)	22 mm
Diametri maksimal i shpimit (çelik)	13 mm
Diametri maksimal i shpimit (dru)	20 mm
Pesha	2,6–3,7 kg (sipas baterisë)
Gjatësia	296 mm
Lartësia	208 mm
Temperatura e karikimit	0 °C deri +35 °C
Temperatura e përdorimit/ruajtjes	−20 °C deri +50 °C
Bateritë e rekomanduara	GBA 18V..., ProCORE18V...
Karikuesit e rekomanduar	GAL 18..., GAX 18..., GAL 36...
Niveli i presionit të zërit	93 dB(A) (pa GDE 12)
Niveli i fuqisë së zërit	101 dB(A) (pa GDE 12)
Dridhjet (shpimi beton)	14,0 m/s² (K=1,5 m/s²)
Dridhjet (gdhëndje)	9,4 m/s² (K=1,5 m/s²)
Funksionet	Shpimi me goditje, shpimi pa goditje, gdhëndje, vidhosje
Siguria	Kontrolli i kthimit (KickBack), shkëputja e sigurisë, amortizimi i dridhjeve
Ndriçimi	LED i integruar

Pyetjet më të shpeshta - GBH 185LI Professional BOSCH

Si të ndryshojmë mënyrën e funksionimit?

Për të ndryshuar mënyrën, shtypni butonin e çkyçjes (12) dhe rrotulloni selektorin (13) në pozicionin e dëshiruar (shpimi, shpimi pa goditje, gdhëndje, Vario-Lock). Ndryshoni mënyrën vetëm kur vegla është e ndaluar.

Si të instalojmë dhe heqim baterinë?

Futeni baterinë (11) në ndarje derisa të kyçet. Për ta hequr, shtypni butonin e çkyçjes (7) dhe hiqni baterinë. Bateria ka një kyçje të dyfishtë sigurie.

Si të rregullojmë thellësinë e shpimit?

Shtypni butonin e rregullimit të ndalesës së thellësisë (15), futeni ndalesën (17) në dorezën ndihmëse (16) me brinjëzimin poshtë, pastaj vendoseni në thellësinë X të dëshiruar.

Çfarë të bëjmë në rast bllokimi të veglës?

Shkëputja e sigurisë ndërpret lëvizjen e boshtit nëse aksesori bllokohet. Fikni veglën, hiqni aksesorin e bllokuar, pastaj ndizeni përsëri. Pajisja Kontrolli i Kthimit (KickBack) ndalon menjëherë veglën në rast rrotullimi të papritur.

Si të fiksojmë sigurinë kundër rënies?

Përdorni një siguri kundër rënies (24) të përshtatshme (gjatësia maksimale 1,8 m). Fiksojeni në zonën e fiksimit (23) në vegël dhe skajin tjetër në një pikë ankorimi fikse (25). Asnjëherë mos e fiksoni në veshje ose në kyçin e dorës.

A mund të përdor stërvitës pa bisht SDS plus?

Po, për stërvitësit me bisht cilindrik, duhet të montoni një çakëll me çelës (19) ose një çakëll automatik me adaptuesin SDS plus (20). Përdorni këto aksesorë vetëm në modalitetin e shpimit pa goditje.

Si të mirëmbajmë kapakun kundër pluhurit?

Pastroni kapakun kundër pluhurit (3) pas çdo përdorimi. Nëse është i dëmtuar, zëvendësojeni menjëherë. Bëjeni zëvendësimin në një qendër shërbimi pas shitjes.

Çfarë është pajisja Kontrolli i Kthimit (KickBack)?

Kontrolli i Kthimit (KickBack) ndalon automatikisht veglën elektrike portative nëse ajo fillon papritur të rrotullohet rreth boshtit të stërvitësit, duke përmirësuar kështu kontrollin dhe sigurinë. Ndalimi sinjalizohet nga pulsimi i LED-it (14).

Si të rregullojmë dorezën ndihmëse?

Rrotulloni dorezën ndihmëse (16) në kahun kundër orës për ta liruar, orientoje në pozicionin e dëshiruar, pastaj shtrëngojeni duke e rrotulluar në kahun e orës. Sigurohuni që rripa të jetë mirë në brazdë të kutisë.

Cilët karikues janë të pajtueshëm me GBH 185LI?

Karikuesit e rekomanduar janë modelet GAL 18..., GAX 18... dhe GAL 36... të Bosch. Përdorni vetëm këta karikues për të ngarkuar bateritë litium-jon.

MANUAL I PËRDORUESIT GBH 185LI Professional BOSCH

PARALAJMËRIMET, udhëzimet, ilustrimet dhe specifikimet e ofruara me këtë vegël elektrike. Mosndjekja e të gjitha udhëzimeve të renditura më poshtë mund të rezultojë në goditje elektrike, zjarr dhe/ose plagosje të rëndë.

vegel elektrike. Mosndjekja e të gjitha instruksioneve të renditura më poshtë mund të rezultojë në goditje elektrike, zjarr dhe/ose plagosje të rëndë.

Ruani të gjitha paralajmërimet dhe instruksionet për t'u referuar në të ardhmen.

Termi "vegël elektrike" në paralajmërime i referohet veglës elektrike (me kordon) që punon me energji nga rrjeti elektrik ose veglës elektrike (pa kordon) që punon me energji nga bateria.

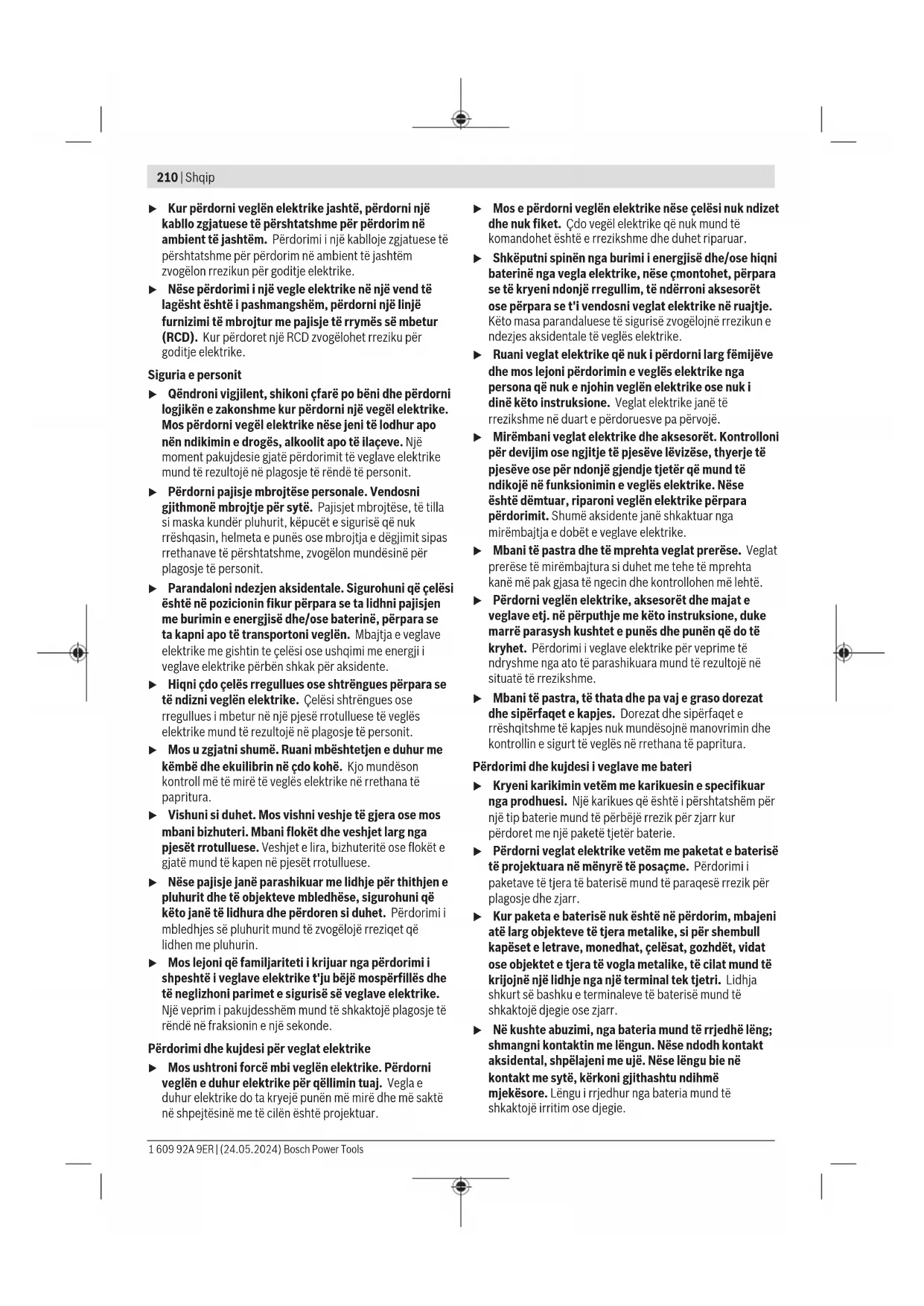

Mbani vendin e punës të pastër dhe të ndriçuar mirë. Vendet e rrëmujshme ose të errëta përbëjnë shkak për aksidente. ▶ Mos i përdorni veglat elektrike në atmosfera shpërthyese, si për shembull në prani të lëngjeve, gazeve ose pluhurit të ndezshëm. Veglat e punës krijojnë shkëndija që mund të ndezin pluhurin ose avujt. Mbani larg fëmijët dhe kureshtarët gjatë përdorimit të veglës elektrike. Tërheqja e vëmendjes mund të bëjë që të humbni kontrollin.

Mbani vendin e punës të pastër dhe të ndriçuar mirë. Vendet e rrëmujshme ose të errëta përbëjnë shkak për aksidente. Mos i përdorni veglat elektrike në atmosfera shpërthyese, si për shembull në prani të lëngjeve, gazeve ose pluhurit të ndezshëm. Veglat e punës krijojnë shkëndija që mund të ndezin pluhurin ose avujt. Mbani larg fëmijët dhe kureshtarët gjatë përdorimit të veglës elektrike. Tërheqja e vëmendjes mund të bëjë që të humbni kontrollin.

▶ Spinat e veglave elektrike duhet të përshtaten me prizën elektrike. Mos modifikoni kurrë në asnjë mënyrë spinën. Mos përdorni me veglat elektrike spina përshtatëse me tokëzim. Spinat e pamodifikuara dhe përshtatja me prizat zvogëlon rrezikun e goditjes elektrike. Shmangni kontaktin e trupit me sipërfaqet e tokëzuara, si për shembull tubacionet, radiatorët, sobat dhe frigoriferët. Ekziston një rrezik i shtuar i goditjes elektrike nëse trupi juaj është i tokëzuar. ▶ Mos i ekspozoni veglat elektrike në shi ose kushte të lagështa. Uji që hyn në një vegël elektrike do të rritë rrezikun për goditje elektrike. ▶ Mos e keqpërdorni kordonin. Mos e përdorni kurrë kordonin për të mbajtur, për të tërhequr ose për të shkëputur veglën elektrike nga priza. Mbajeni kordonin larg nxehtësisë, vajit, cepave të mprehtë ose pjesëve lëvizëse. Kordonët e dëmtuar ose të ngatërruar rrisin rrezikun për goditje elektrike.

▶ Kur përdorni veglën elektrike jashtë, përdorni një kabllo zgjatuese të përshtatshme për përdorim në ambient të jashtëm. Përdorimi i një kablloje zgjatuese të përshtatshme për përdorim në ambient të jashtëm zvogëlon rrezikun për goditje elektrike. Nëse përdorimi i një vegle elektrike në një vend të lagësht është i pashmangshëm, përdorni një linjë furnizimi të mbrojtur me pajisje të rrymës së mbetur (RCD). Kur përdoret një RCD zvogëlohet rreziku për goditje elektrike.

▶ Kur përdorni veglën elektrike jashtë, përdorni një kabllo zgjatuese të përshtatshme për përdorim në ambient të jashtëm. Përdorimi i një kablloje zgjatuese të përshtatshme për përdorim në ambient të jashtëm zvogëlon rrezikun për goditje elektrike. Nëse përdorimi i një vegle elektrike në një vend të lagësht është i pashmangshëm, përdorni një linjë furnizimi të mbrojtur me pajisje të rrymës së mbetur (RCD). Kur përdoret një RCD, zvogëlohet rreziku për goditje elektrike.

Siguria e personit

Qëndroni vigjilentë, shikoni çfarë po bëni dhe përdorni logjikën e zakonshme kur përdorni vegla elektrike. Mos përdorni vegël elektrike nëse jeni të lodhur ose nën ndikimin e drogës, alkoolit apo të ilaçeve. Një moment pakujdesie gjatë përdorimit të veglave elektrike mund të rezultojë në plagosje të rëndë të personit. Përdorni pajisje mbrojtëse personale. Vendosni gjithmonë mbrojtje për sytë. Pajisjet mbrojtëse, të tilla si maska kundër pluhurit, këpucët e sigurisë që nuk rrëshqasin, helmetat e punës ose mbrojtja e dëgjimit sipas rrethanave të përshtatshme, zvogëlojnë mundësinë për plagosje të personit. ► Parandaloni ndezjen aksidentale. Sigurohuni që çelësi është në pozicionin fikur përpara se ta lidhni pajisjen me burimin e energjisë dhe/ose baterinë, përpara se ta kapni apo ta transportoni veglën. Mbajtja e veglave elektrike me gishtin te çelësi ose ushqimi me energji i veglave elektrike përbën shkak për aksidente. Hiqni çdo çelës rregullues ose shtrëngues përpara se të ndizni veglën elektrike. Çelësi shtrëngues ose rregullues i mbetur në një pjesë rrotulluese të veglës elektrike mund të rezultojë në plagosje të personit. Mos u zgjatni shumë. Ruani mbështetjen e duhur me këmbë dhe ekuilibrin në çdo kohë. Kjo mundëson kontroll më të mirë të veglës elektrike në rrethana të papritura. Vishuni si duhet. Mos vishni veshje të gjera ose mos mbani bizhuteri. Mbani flokët dhe veshjet larg nga pjesët rrotulluese. Veshjet e lira, bizhuteritë ose flokët e gjatë mund të kapen në pjesët rrotulluese. Nëse pajisjet janë parashikuar me lidhje për thithjen e pluhurit dhe të objekteve mbledhëse, sigurohuni që këto janë lidhur dhe përdoren si duhet. Përdorimi i mbledhjes së pluhurit mund të zvogëlojë rreziqet që lidhen me pluhurin. ► Mos lejoni që familjariteti i krijuar nga përdorimi i shpeshtë i veglave elektrike t'ju bëjë moskokëçarës dhe të neglizhoni parimet e sigurisë së veglave elektrike. Një veprim i pakujdesshëm mund të shkaktojë plagosje të rëndë në fraksionin e një sekonde.

Përdorimi dhe kujdesi për veglat elektrike

► Mos ushtroni forcë mbi veglën elektrike. Përdorni veglën e duhur elektrike për qëllimin tuaj. Vegla e duhur elektrike do ta kryejë punën më mirë dhe më saktë në shpejtësinë me të cilën është projektuar.

Mos e përdorni veglën elektrike nëse çelësi nuk ndizet dhe nuk fiket. Çdo vegël elektrike që nuk mund të komandohet është e rrezikshme dhe duhet riparuar. Shkëputni spinën nga burimi i energjisë dhe/ose hiqni baterinë nga vegla elektrike, nëse çmontohet, përpara se të kryeni ndonjë rregullim, të ndërroni aksesorët ose përpara se t'i vendosni veglat elektrike në ruajtje. Këto masa parandaluese të sigurisë zvogëlojnë rrezikun e ndezjes aksidentale të veglës elektrike. ▶ Ruani veglat elektrike që nuk i përdorni larg fëmijëve dhe mos lejoni përdorimin e veglës elektrike nga persona që nuk e njohin veglën elektrike ose nuk i dinë këto instruksione. Veglat elektrike janë të rrezikshme në duart e përdoruesve pa përvojë. Mirëmbani veglat elektrike dhe aksesorët. Kontrolloni për devijim ose ngjitje të pjesëve lëvizëse, thyerje të pjesëve ose për ndonjë gjendje tjetër që mund të ndikojë në funksionimin e veglës elektrike. Nëse është dëmtuar, riparoni veglën elektrike përpara përdorimit. Shumë aksidente janë shkaktuar nga mirëmbajtja e dobët e veglave elektrike. Mbani të pastra dhe të mprehta veglat prerëse. Veglat prerëse të mirëmbajtura si duhet me tehe të mprehta kanë më pak gjasa të ngecin dhe kontrollohen më lehtë. Përdorni veglën elektrike, aksesorët dhe majat e veglave etj. në përputhje me këto instruksione, duke marrë parasysh kushtet e punës dhe punën që do të kryhet. Përdorimi i veglave elektrike për veprime të ndryshme nga ato të parashikuara mund të rezultojë në situata të rrezikshme. Mbani të pastra, të thata dhe pa vaj e yndyrë dorezat dhe sipërfaqet e kapjes. Dorezat dhe sipërfaqet e rrëshqitshme të kapjes nuk mundësojnë manovrimin dhe kontrollin e sigurt të veglës në rrethana të papritura.

Përdorimi dhe kujdesi i veglave me bateri

Kryeni karikimin vetëm me karikuesin e specifikuar nga prodhuesi. Një karikues që është i përshtatshëm për një tip baterie mund të përbëjë rrezik për zjarr kur përdoret me një paketë tjetër baterie. Përdorni veglat elektrike vetëm me paketat e baterisë të projektuara në mënyrë të posaçme. Përdorimi i paketave të tjera të baterisë mund të paraqesë rrezik për plagosje dhe zjarr. ▶ Kur paketa e baterisë nuk është në përdorim, mbajeni atë larg objekteve të tjera metalike, si për shembull kapëset e letrave, monedhat, çelësat, gozhdët, vidat ose objektet e tjera të vogla metalike, të cilat mund të krijojnë një lidhje nga një terminal tek tjetri. Lidhja shkurt së bashku e terminaleve të baterisë mund të shkaktojë djegie ose zjarr. Në kushte abuzimi, nga bateria mund të rrjedhë lëng; shmangni kontaktin me lëngun. Nëse ndodh kontakt aksidental, shpëlajeni me ujë. Nëse lëngu bie në kontakt me sytë, kërkoni gjithashtu ndihmë mjekësore. Lëngu i rrjedhur nga bateria mund të shkaktojë irritim ose djegie.

► Mos e përdorni një paketë baterie ose vegël që është dëmtuar ose modifikuar. Bateritë e dëmtuara ose të modifikuara mund të shfaqin sjellje të paparashikueshme, duke rezultuar në zjarr, shpërthim ose rrezik plagosjeje. ► Mos e ekspozoni paketën e baterisë ose veglën në zjarr ose temperaturë shumë të lartë. Ekspozimi në zjarr ose temperaturë mbi 130°C mund të shkaktojë shpërthim. Ndiqni të gjitha instruksionet e karikimit dhe mos e karikoni paketën e baterisë ose veglën përtej diapazonit të temperaturave të specifikuara në instruksione. Karikimi në mënyrë të papërshtatshme ose në temperatura përtej diapazonit të specifikuar mund të dëmtojë baterinë dhe rrit rrezikun për zjarr.

Shërbimi

Kryeni shërbimin e veglës elektrike te një teknik i kualifikuar duke përdorur vetëm pjesë këmbimi identike. Kjo do të garantojë ruajtjen e sigurisë së veglës elektrike. ► Mos u bëni kurrë shërbim paketave të dëmtuara të baterive. Shërbimi i paketave të baterive duhet bërë vetëm nga prodhuesi ose nga ofruesit e autorizuar të shërbimit.

Udhëzime sigurie për çekiçë

Udhëzime shtesë sigurie

Përdorni pajisje të përshtatshme kërkimi për të gjetur linjat e fshehura të shërbimeve ose konsultohuni me kompaninë lokale të shërbimeve.

Kontakti me telat elektrikë mund të shkaktojë zjarr dhe goditje elektrike. Dëmtimi i një linje gazi mund të

shkaktojë një shpërthim. Depërtimi në një tub uji shkakton dëme materiale.

Prisni që mjeti elektrik të ndalojë përpara se ta ulni. Mjeti i aplikimit mund të kapet dhe të çojë në humbjen e kontrollit mbi veglën elektrike. ► Siguroni pjesën e punës. Një pjesë pune e mbajtur në një kapëse ose vizë mbahet më mirë sesa me dorën tuaj. Nëse bateria është dëmtuar ose përdoret në mënyrë jo të duhur, mund të dalin avuj. Bateria mund të digjet ose të shpërthejë. Dilni në ajër të freskët dhe flisni me një mjek në rast se keni shqetësime. Avujt mund të irritojnë sistemin e frymëmarrjes. Mos e hapni baterinë. Ekziston rreziku i një qarku të shkurtër. Bateria mund të dëmtohet nga objekte të mprehta të tilla si gozhdë ose kaçavida ose nga forca të jashtme. Mund të ndodhë një qark i shkurtër i brendshëm dhe bateria mund të digjet, të nxjerrë tym, të shpërthejë ose të mbinxehet. Përdorni baterinë vetëm në produktet e prodhuesit. Vetëm kështu mund ta mbroni baterinë nga mbingarkesat e rrezikshme.

Mbroni baterinë nga nxehtësia, p.sh. nga ekspozimi i vazhdueshëm në diell, zjarri, papastërtia, uji dhe lagështia. Ekziston rreziku i shpërthimit dhe i qarkut të shkurtër.

Mos prekni asnjë mjet ose pjesë të përdorur menjëherë pas përdorimit. Këto mund të nxehen shumë gjatë operimit dhe të shkaktojnë djegie. Veglat e përdorura mund të bllokohen gjatë shpimit. Sigurohuni që të keni një bazë të sigurt dhe mbajeni fort veglën elektrike me të dyja duart. Përndryshe, ju mund të humbni kontrollin mbi veglën elektrike. Kini kujdes kur kryeni punë prishjeje me daltë. Rënia e fragmenteve të materialit të prishur mund të dëmtojë kalimtarët ose ju vetë. ▶ Kur punoni, mbajeni fort mjetin elektrik me të dyja duart dhe sigurohuni që të keni qëndrim të sigurt. Vegla elektrike drejtohet në mënyrë më të sigurt me dy duar. Mbajtësja për lakun e varur (6) dhe laku i varur nuk shërbejnë si mbrojtje ndaj rënies. Përdoreni mbajtësen për lakun e varur (6) vetëm për të lidhur një lak të varur. Asnjëherë mos e lidhni pajisjen mbrojtëse nga rënia (24) me mbajtësen për lakun e varur (6).

Përshkrimi i Produktit dhe Shërbimit

Lexoni të gjitha paralajmërimet dhe udhëzimet e sigurisë. Mosrespektimi i paralajmërimeve dhe udhëzimeve të sigurisë mund të rezultojë në goditje elektrike, zjarr dhe/ose lëndim serioz.

Ju lutemi vini re ilustrimet në pjesën e përparme të udhëzimeve të përdorimit.

Përdorimi në përputhje me qëllimin e duhur

Vegla elektrike është e destinuar për shpime me çekiç në beton, tulla dhe gurë si dhe për punime të lehta daltë. Është gjithashtu e përshtatshme për shpime pa goditje në dru, metal, qeramikë dhe plastikë. Veglat elektrike me kontroll elektronik dhe rrotullim djathtas/majtas janë gjithashtu të përshtatshme për vidhosje.

Komponentët e shfaqur

Numërimi i komponentëve të paraqitur i referohet paraqitjes së veglës elektrike në faqen grafike.

(1) Çekiç shpimi SDS plus (2) Mbajtëse veglash SDS plus (3) Kapak mbrojtës pluhuri (4) Pjesë mbyllëse (5) Amortizues dridhjesh (6) Mbajtëse për lak të varur (7) Butoni i lirimit të baterisë (8) Drejtimi i çelësit të rrotullimit (9) Doreza (sipërfaqja e izoluar e dorezës) (10) Çelësi ndezës/fikës (11) Bateria

(12) Butoni i lëshimit për çelësin e ndalimit të goditjes/rrotullimit (13) Çelësi i ndalimit të goditjes/rrotullimit (14) Drita e punës (15) Butoni i rregullimit të ndalimit të thellësisë (16) Dorezë ehtesë (sipërfaqja e izoluar e dorezës) (17) Ndalesa e thellësisë (18) Vidë sigurie për veshjen unazore të çakut të shpimit (19) Veshje unazore çakut të shpimit (20) Bosht regjistrimi SDS plus për çakun e shpimit (21) Çelës i çakut të shpimit (22) Mbajtës universal me bosht regjistrimi SDS plus (23) Zona e lidhjes për pajisjet mbrojtëse nga rënia në veglën elektrike (24) Pajisje mbrojtëse nga rënia (25) Pika e fiksuar e ankorimit të pajisjes mbrojtëse nga rënia

a) Këto pajisje shtesë nuk janë pjesë e dorëzimeve standarde. b) Këta aksesorë nuk janë pjesë e përmbajtjes standarde të dorëzimit dhe nuk janë pjesë e gamës së aksesorëve Bosch.

Të dhënat teknike

Matrapik rrotullues me bateri GBH 185-LI
Numri i artikullit		3611 J240..
Tension nominal V=18
Numri i godijesA)	min-1	0-4675
Shpejtësia e vlerësuarA)
-Punim djathtas min	-1	0-1050
-Punim majtas min	-1	0-1050
Mbajtëse veglash SDS plus
Diametri i qafës SSE boshtit mm 50
Ø maks. i shipimit
-Beton mm 22
-Celik mm 13
-Dru mm 20
PeshaB)	kg 2,6 (1,5 Ah)-3,7 (12 Ah)
Gjatësi mm 296
Lartësi mm 208
Temperatura e rekomanduar e ambientit gjatë karikimit °C	0...+35
Temperatura e lejuar e ambientit gjatë funksonimitc) dhe ruajtjes	°C	-20...+50
Bateritë e rekomanduaraD)		GBA 18V...
		ProCORE18V...

Matrapik rrotullues me bateri GBH 185-LI

Karikues i rekomanduar GAL 18...

GAX 18...

GAL 36...

A) Maturë 20-25°C me bateri GBA 18V 4.0Ah B) Ne varesi te baterise se perdorur C) Performance e kufizuar në temperatura < 0°C D) Në kombinim me GDE 12 duhet të përdoret një bateri >3,0Ah

Vlerat mund të ndryshojnë sipas produktit dhe i nënshtrohen kushteve të aplikimit dhe mjedisit. Informacione të mëtejshme në www.bosch-professional.com/wac.

Informacion mbi zhurmën/dridhjet

	GBH 185-LI GBH 185-Li me GDE 12
Vlerat e emetimit te zhurmës përcaktohen ne përputhje me EN IEC 62841-2-6.
Niveli i ponderuar i zhurmës A i veglës elektrike éshtë zakonisht:
Niveli i presionit të zërit dB(A)	93 94
Niveli i fuqisë së zërit dB(A)	101 102
Pasiguria K dB	3
Mbani mbrojtje për veshë!
Vlerat totale të dridhjevë ah (shuma vektoriale et tre drejtimeve) dhe pasiguria K përcaktuar sipas EN IEC 62841-2-6:
Shpimi me ÇEKIC ne beton:
ah	m/s2 14,0 13,3
K m/s	2 1,5 1,5
Dalë:
ah	m/s2 9,4 -
K m/s	2 1,5 -

Niveli i dridhjeve dhe vlera e emetimit të zhurmës të dhëna në këto udhëzime janë matur sipas një metode matëse të standardizuar dhe mund të përdoren për të krahasuar veglat elektrike me njëra-tjetrën. Ato janë gjithashtu të përshtatshme për një vlerësim paraprak të emetimeve të dridhjeve dhe zhurmës.

Niveli i dhënë i dridhjeve dhe vlera e emetimit të zhurmës përfaqësojnë aplikimet kryesore të veglës elektrike. Megjithatë, nëse vegla elektrike përdoret për përdorime të tjera, me mjete të ndryshme ose me mirëmbajtje të pamjaftueshme, niveli i dridhjeve dhe vlera e emetimit të zhurmës mund të ndryshojnë. Kjo mund të rrisë ndjeshëm emetimet e dridhjeve dhe zhurmës gjatë gjithë periudhës së punës.

Për një vlerësim të saktë të emetimeve të dridhjeve dhe zhurmës, duhet të merren parasysh edhe kohët kur pajisja është e fikur ose është në punë, por nuk është në përdorim. Kjo mund të reduktojë ndjeshëm emetimet e dridhjeve dhe zhurmës gjatë gjithë periudhës së punës.

Vendosni masa shtesë sigurie për të mbrojtur operatorin nga efektet e dridhjeve, të tilla si: mirëmbajtja e veglave dhe aksesorëve elektrikë, mbajtja e duarve të ngrohta, organizimi i proceseve të punës.

Bateria

Bosch shet vegla elektrike me bateri dhe pa bateri. Nga paketimi mund të mësoni nëse me veglën tuaj elektrike është e përfshirë një bateri.

Karikoni baterinë

Përdorni vetëm karikuesit e listuar në të dhënat teknike. Vetëm këta karikues janë të përshtatur për baterinë Li-jon të përdorur në veglën tuaj elektrike.

Shënim: Bateritë Li-jon dorëzohen pjesërisht të karikuara për shkak të rregulloreve ndërkombëtare të transportit. Për të siguruar funksionimin e plotë të baterisë, karikoni plotësisht baterinë përpara përdorimit të parë.

Vendosni baterinë

Rreshtoni baterinë në mënyrë që të mbajtëset e baterisë të klikojnë në vend.

Hiqni baterinë

Për të hequr baterinë, shtypni butonin e lirimit të baterisë dhe tërhiqeni baterinë. Mos përdorni forcë.

214|Shqip

Bateria ka 2 nivele kyçjeje për të parandaluar që bateria të bjerë jashtë kur shtypet aksidentalisht butoni i lëshimit të baterisë. Për sa kohë që bateria është futur në vegël elektrike, ajo mbahet në pozicionin e saj nga një buton.

Treguesi i nivelit të karikimit të baterisë

Shënim: Jo çdo lloj baterie ka një tregues të nivelit të karikimit.

LED-et jeshile të treguesit të statusit të karikimit të baterisë tregojnë statusin e karikimit të baterisë. Për arsye sigurie, pyetja për statusin e karikimit është e mundur vetëm kur vegla elektrike nuk është në gjendje pune.

Shtypni butonin e treguesit të statusit të karikimit ose, për të shfaqur statusin e karikimit. Kjo është e mundur edhe kur hiqni baterinë.

Nëse asnjë LED nuk ndizet pas shtypjes së butonit të treguesit të statusit të karikimit, bateria është me defekt dhe duhet të zëvendësohet.

Lloji i baterisë GBA 18V...

LED Kapaciteti

Dritë e vazhdueshme 3 × e gjelbër 60-100 %

Dritë e vazhdueshme 2 × e gjelbër 30-60%

Dritë e vazhdueshme 1 × e gjelbër 5 - 30%

Dritë pulsuese 1× e gjelbër 0-5%

Lloji i baterisë ProCORE18V...

LED Kapaciteti

Dritë e vazhdueshme 5× e gjelbër 80-100%

Dritë e vazhdueshme 4× e gjelbër 60-80%

Dritë e vazhdueshme 3× e gjelbër 40-60%

Dritë e vazhdueshme 2× e gjelbër 20-40%

Dritë e vazhdueshme 1× e gjelbër 5-20%

Dritë pulsuese 1× e gjelbër 0-5%

Udhëzime për trajtimin optimal të baterisë

Mbroni baterinë nga lagështia dhe uji.

Ruani baterinë vetëm në një interval temperaturash nga -20°C deri në 50°C. Për shembull, mos e lini baterinë në makinë gjatë verës.

Herë pas here pastrojini hapjet e baterisë me një furçë të butë, të pastër dhe të thatë.

Një kohë e tepërt e reduktuar pune pas karikimit tregon që bateria është konsumuar dhe ajo duhet të zëvendësohet. Ndiqni udhëzimet e asgjësimit.

Montim

Para se të kryeni ndonjë punë në veglën elektrike (p.sh. mirëmbajtje, ndryshim i veglave, etj.) hiqeni baterinë nga vegla elektrike. Ekziston rreziku i lëndimit nëse çelësi i ndezjes/fikjes shtypet pa dashje.

Dorezë shtesë

Përdorni veglën tuaj elektrike vetëm me dorezën shtesë (16). Sigurohuni që doreza shtesë të jetë gjithmonë e shtrënguar. Përndryshe, mund të humbni kontrollin e veglës tuaj elektrike gjatë punës.

Dorezë shtesë e rrotullueshme (shih figurën A)

Mund ta rrotulloni dorezën shtesë (16) sipas dëshirës për të arritur një pozicion pune të sigurt dhe pa lodhje.

• Kthejeni pjesën e poshtme të dorezës shtesë (16) në drejtim të kundërt të akrepave të orës dhe rrotulloni dorezën shtesë (16) në pozicionin e dëshiruar. Më pas kthejeni përsëri pjesën e poshtme të dorezës shtesë (16) në drejtim të akrepave të orës.

Sigurohuni që brezi i tensionit të dorezës shtesë të shtrihet në brazdën e parashikuar në kasë.

Zgjidhni cakun e shpimit dhe veglat

Për shpime me çekiç dhe daltë ju duhen vegla SDS plus që futen në cakun e shpimit SDS plus.

Për shpime pa goditje në dru, metal, qeramikë dhe plastikë si dhe për vidhosje, përdoren vegla pa SDS plus (p.sh. shpim me bosht cilindrik). Për këto vegla ju nevojitet një veshje unazore e çakut të shpimit.

Shënim: Përdorni veshjen unazore të çakut të shpimit vetëm në modalitetin e shpimit pa goditje.

Ndërroni cakun e shpimit

Vendosni/hiqni veshjen unazore të çakut të shpimit

Për të punuar me vegla pa SDS plus (p.sh. shpim me bosht cilindrik), duhet të montoni një çok të përshtatshëm shpimi (veshje unazore çakut të shpimit ose çok shpimi pa çelës, aksesor).

Montoni veshjen unazore të çakut të shpimit (shih figurën B)

Vidhosni boshtin e regjistrimit SDS plus (20) në një veshje unazore të çakut të shpimit (19). Siguroni veshjen unazore të çakut të shpimit (19) me vidhën mbyllëse (18). Vini re se vida e sigurisë ka një filetim në të majtë.

Vendosni veshjen unazore të çakut të shpimit (shih figurën B)

• Pastroni fundin e futjes së boshtit të regjistrimit dhe lyejeni lehtë. Fusni veshjen unazore të çakut të shpimit me boshtin e regjistrimit duke e rrotulluar mbajtësen e veglës derisa të kyçet automatikisht.
• Kontrolloni bllokimin duke e tërhequr veshjen unazore të çakut të shpimit.

Hiqni veshjen unazore të çakut të shpimit

• Rrëshqitni pjesën mbyllëse (4) mbrapa dhe hiqni veshjen unazore të çakut të shpimit (19).

Ndryshimi i veglës

Kapaku mbrojtës i pluhurit (3) parandalon në masë të madhe pluhurin e shpimit që të hyjë në mbajtësen e veglës gjatë funksionimit. Gjatë vendosjes së veglës, sigurohuni që kapaku mbrojtës i pluhurit (3) të mos jetë i dëmtuar.

Një kapak mbrojtës i pluhurit i dëmtuar duhet të zëvendësohet menjëherë. Rekomandohet ta bëni këtë tek një qendër shërbimi ndaj klientit.

Ndryshimi i veglës SDS plus

Vendosni veglën që përdoret SDS plus (shih figurën C)

Me çakun e shpimit SDS plus (1) mund ta ndërroni veglën e përdorimit thjesht dhe lehtësisht pa përdorur vegla shtesë.

• Pastroni skajin e futjes së veglës së përdorur dhe vajoseni pak. Fusni veglën e përdorur në mbajtësen e veglës (2) duke e rrotulluar derisa të kyçet automatikisht.
• Kontrolloni bllokimin duke e tërhequr veglën.

Vegla e përdorimit SDS plus është e lëvizshme lirisht për shkak të sistemit. Kjo krijon një devijim të koncentricitetit kur jeni në lëvizje boshe. Kjo nuk ka asnjë ndikim në saktësinë e vrimës së shpimit, sepse shpimi përqendrohet në vetvete gjatë shpimit.

Hiqni veglën e përdorimit SDS plus (shih figurën D)

• Shtyni pjesën mbyllëse (4) prapa dhe hiqni veglën e përdorur.

Ndryshimi i veglës së veshjes unazore të çakut të shpimit. Vendosja e veglës që përdoret (shih figurën E)

Shënim: Mos përdorni vegla pa SDS plus për shpimin me çekiç ose daltë! Veglat pa SDS plus dhe çyqet e tyre të shpimit dëmtohen gjatë shpimit me çekiç dhe me daltë.

Vendosni një veshje unazore të çakut të shpimit (19). Hapni veshjen unazore të çakut të shpimit (19) duke e rrotulluar derisa vegla të mund të futet. Fusni mjetin. Fusni çelësin e çakut të shpimit (21) në vrimat përkatëse të veshjes unazore të çakut të shpimit (19) dhe shtrëngoni veglën në mënyrë të barabartë. Rrotulloni çelësin e ndalimit të goditjes/rotullimit (13) në pozicionin "Shpim".

Heqja e veglës që përdoret (shih figurën F)

Rrotulloni grykën e veshjes unazore të çakut të shpimit (19) duke përdorur çelësin e çakut të shpimit (21) në drejtim të kundërt të akrepave të orës derisa të mund të hiqet vegla që përdoret.

Nxjerrja e pluhurit/ashklave

Pluhuri nga materiale të tilla si boja me bazë plumbi, disa lloje druri, minerale dhe metali mund të jenë të dëmshëm për shëndetin. Prekja ose thithja e pluhurave mund të shkaktojë reaksione alergjike dhe/ose sëmundje të frymëmarrjes tek përdoruesi ose tek njerëzit pranë.

Disa pluhura si pluhuri i lisit ose i ahut konsiderohen

kancerogjene, veçanërisht në kombinim me aditivë për trajtimin e drurit (kromat, konservues druri). Materiali që përmban asbest mund të përpunohet vetëm nga specialistë.

• Nëse është e mundur, përdorni një sistem për nxjerrjen e pluhurit që është i përshtatshëm për materialin. Sigurohuni që vendi i punës të jetë i ajrosur mirë.
• Rekomandohet të vishni një maskë respiratore me filtër të klasës P2.

Ju lutemi, vini re rregulloret e zbatueshme në vendin tuaj për materialet që do të përpunohen.

Shmangni grumbullimin e pluhurit në vendin e punës. Pluhuri mund të ndizet lehtësisht.

Pluhuri nga druri, metali dhe plastika, si dhe pluhuri që është i rrezikshëm për shëndetin (p.sh. azbesti), ky sistem nxjerrjeje nuk është i përshtatshëm.

Funksionimi

Instalimi

Rregulloni mënyrën e funksionimit

Përdorni çelësin e ndalimit të goditjes/rotullimit (13) për të zgjedhur mënyrën e funksionimit të veglës elektrike. - Për të ndryshuar mënyrën e funksionimit, shtypni butonin e lirimit (12) dhe rrotulloni çelësin e ndalimit të goditjes/rotullimit (13) në pozicionin e dëshiruar derisa të klikojë me zë në vend.

Shënim: Ndryshoni modalitetin e funksionimit vetëm kur vegla elektrike është e fikur! Përndryshe, vegla elektrike mund të dëmtohet.

Gjithmonë vendosni drejtimin e rrotullimit për shpimin me çekiç, shpimin dhe daltë në drejtim të akrepave të orës.

Rrotullimi në të djathtë: Për të shpuar dhe vidhosur vidhat, shtypni çelësin e drejtimit të rrotullimit (8) në të majtë aq sa mund të

shkojë.

Rrotullimi majtas: Për të liruar ose hequr vidhat dhe dadot, shtypni çelësin e drejtimit të rrotullimit (8) në të djathtë derisa të vendoset

në vend.

Shënim: Nëse drejtimi i çelësit të rrotullimit është në pozicionin e mesëm, çelësi i ndezjes/fikjes është i bllokuar.

Ndez/fik

-Për të ndezur veglën elektrike, shtypni çelësin e ndezjes/fikjes (10).

Drita e punës (14) ndizet kur çelësi i ndezjes/fikjes (10) shtypet lehtë ose plotësisht dhe mundëson që zona e punës të ndriçohet në kushte të pafavorshme ndriçimi.

Kur ndizni veglën elektrike për herë të parë, mund të ketë një vonesë në nisje sepse së pari duhet të konfigurohet elektronika e veglës elektrike.

Në temperatura të ulëta, vegla elektrike e arrin performancën e plotë të çekiçit/të goditjes vetëm pas një kohe të caktuar.

Për të fikur veglën elektrike, lëshoni çelësin e ndezjes/fikjes (10).

Caktoni numrin e rrotullimeve/numrin e goditjeve

Ju mund të caktoni vazhdimisht numrin e rrotullimeve/numrin e goditjeve në veglën elektrike kur është e ndezur, në varësi të asaj se sa shumë e shtypni çelësin e ndezjes/fikjes (10).

Shtypje e lehtë në çelësin e ndezjes/fikjes (10) shkakton një numër rrotullimesh/numër goditjesh më të ulët. Me rritjen e presionit, rritet numri i rrotullimeve/i goditjeve.

Ndryshimi i pozicionit të daltës (Vario-Lock)

Ju mund ta bllokoni daltën në 36 pozicione. Kjo ju lejon të merrni pozicionin optimal të punës.

- Fusni daltën në mbajtësen e veglës. - Rrotulloni çelësin e ndalimit të goditjes/rrotullimit (13) në pozicionin Vario-Lock. Rrotulloni veglën e përdorur në pozicionin e dëshiruar të daltës. - Rrotulloni çelësin e ndalimit të goditjes/rrotullimit (13) në pozicionin "daltë". Mbajtësja e veglave tani është e bllokuar. - Vendosni drejtimin e rrotullimit për daltë në drejtim të akrepave të orës.

Këshilla pune

Rregulloni thellësinë e shpimit (shih figurën H)

Me ndalimin e thellësisë (17), mund të përcaktohet thellësia e dëshiruar e shpimit X.

Shtypni butonin e rregullimit të ndalimit të thellësisë (15) dhe vendosni ndalesën e thellësisë në dorezën shtesë (16). Brazdat në ndalesën e thellësisë (17) duhet të drejtohen nga poshtë. - Shtyjeni veglën e përdorur SDS plus në mbajtësin e veglave SDS plus (2) aq sa mund të shkojë. Përndryshe, lëvizshmëria e veglës SDS plus mund të çojë në vendosjen e gabuar të thellësisë së shpimit. - Tërhiqeni ndalesën e thellësisë derisa distanca midis majës së shpimit dhe majës së ndalesës së thellësisë të korrespondojë me thellësinë e dëshiruar të shpimit X.

Çiftim mbi ngarkesash

Nëse vegla e përdorur bllokohet ose ngec, lëvizja e boshtit të shpimit ndërpritet. Për shkak të forcave të përfshira, mbajeni gjithmonë fort veglën elektrike me të dy duart dhe mbani një qëndrim të vendosur. Fikeni veglën elektrike dhe lironi veglën e përdorur nëse vegla elektrike bllokohet. Kur ndizni një vegël shpimi të bllokuar, ndodhin momente të larta reagimi.

Fikja e shpejtë (KickBack Control)

Fikja e shpejtë (KickBack Control) ofron kontroll më të mirë mbi veglën elektrike dhe në këtë mënyrë rrit mbrojtjen e përdoruesit, krahasuar me veglat elektrike pa KickBack Control. Nëse vegla elektrike rrotullohet

papritur dhe në mënyrë të paparashikueshme rreth boshtit të stërvitjes, vegla elektrike fiket. - Për ta ndezur përsëri veglën, lëshojeni çelësin e ndezjes/fikjes (10) dhe shtypni përsëri.

Fikja e shpejtë tregohet nga një dritë pune (14) që pulson në veglën elektrike.

Amortizues dridhjesh

Vibration

Control

Amortizuesi i integruar i dridhjeve redukton dridhjet që shkaktohen.

- Ndaloni përdorimin e veglës elektrike nëse është dëmtuar elementi i amortizimit.

Vendosni majat e kaçavidave (shih figurën I)

Vendoseni veglën elektrike në dado/bulon vetëm kur është e fikur. Mjetet rrotulluese mund të rrëshqasin. Për të përdorur pjesët e kaçavidave, ju nevojitet një mbajtës universal (22) me një bosht regjistrimi SDS plus. - Pastroni skajin e futjes së boshtit të regjistrimit dhe lyejeni pak me yndyrë. - Fusni mbajtësin universal duke e rrotulluar në mbajtësen e veglës derisa të kyçet automatikisht. - Kontrolloni bllokimin duke e tërhequr mbajtësin universal. - Vendosni një majë kaçavide në mbajtësin universal. Përdorni vetëm maja kaçavidash që përputhen me kokën e kaçavidës. - Për të hequr mbajtësin universal, shtyni pjesën mbyllëse (4) prapa dhe hiqni mbajtësin universal (22) nga mbajtësja e veglave.

Bashkangjisni pajisjen e mbrojtjes nga rënia (shih figurën J)

Shënim: Për të mbrojtur veglën elektrike nga rënia, duhet të përdoret një pajisje mbrojtëse nga rënia (24) e përshtatshme për peshën e sistemit. Gjatësia maksimale e lejuar e pajisjes mbrojtëse nga rënia është 1,8 m. Sigurohuni që të vëzhgoni zonën e lejuar të montimit (23) në veglën elektrike.

Si një pajisje mbrojtëse nga rënia, preferohet të përdorni një litar me lidhje ankorimi ose një pajisje mbrojtëse nga rënia me një amortizues.

Kur lidhni pajisjen mbrojtëse nga rënia (24), sigurohuni që të ndiqni udhëzimet e saj të përdorimit.

Sigurohuni që të lidhni anën e kundërt të pajisjes mbrojtëse nga rënia në një strukturë të qëndrueshme (p.sh. ndërtesë ose skele) dhe kurrë me vetë përdoruesin.

Pajisja e mbrojtjes nga rënia duhet të jetë e lëvizshme lirisht dhe mund të ngjitet vetëm në pikën fikse të ankorimit (25) dhe në zonën e lejuar të ngjitjes (23) në veglën elektrike.

Zgjidhni pikën fikse të ankorimit (25) në mënyrë që në rast rënieje, vegla elektrike të mund të bjerë lirisht në mbrojtjen kundër rënies pa u ngatërruar ose rrezikuar përdoruesin.

Asnjëherë mos e përdorni pajisjen mbrojtëse nga rënia në një vegël elektrike me një pajisje të montuar për nxjerrjen e pluhurit GDE 12.

Mirëmbajtja dhe servisi

Mirëmbajtja dhe pastrimi

Para se të kryeni ndonjë punë në veglën elektrike (p.sh. mirëmbajtje, ndryshim i veglave, etj.) hiqeni baterinë nga vegla elektrike. Ekziston rreziku i lëndimit nëse çelësi i ndezjes/fikjes shtypet pa dashje. Mbani të pastër fshesën me korrent dhe vendet e ventilimit për të punuar mirë dhe në mënyrë të sigurt. Një kapak mbrojtës pluhuri i dëmtuar duhet të zëvendësohet menjëherë. Rekomandohet ta bëni këtë në një qendër shërbimi ndaj klientit.

• Pastroni mbajtësin e veglës (2) pas çdo përdorimi.

Shërbimi i klientit dhe këshilla për përdorim

Shërbimi ndaj klientit do t'u përgjigjet pyetjeve tuaja në lidhje me riparimin dhe mirëmbajtjen e produktit tuaj, si dhe pjesët e këmbimit. Figurat e shpërthimit dhe informacioni mbi pjesët e këmbimit mund të gjenden gjithashtu në:

www.bosch-pt.com

Ekipi i konsulencës së përdorimeve Bosch do të jetë i lumtur t'ju ndihmojë me çdo pyetje në lidhje me produktet tona dhe aksesorët e tyre.

Ju lutemi jepni të gjitha pyetjet dhe porositë e pjesëve të këmbimit me patjetër numrin 10-shifror të artikullit sipas tabelës së tipit.

Severna Makedonija

ADD Elektris Shkup

Trecamakedonska brigada 21

1000 Shkup

E-mail: [e-mail]

Internet: www.servis-bosch.mk

Tel./Faks: 02/2467610

Cellular: 070 595 888

"Rojka doool" Shkup

Jani Lukrovski bb, T.C. Avtokomanda -lokal 69

1000 Shkup

E-mail: [e-mail]

Tel.: [phone]

Cellular: [phone], -530

Adresa të tjera servisi gjenden:

Ngjitni kontaktet e hapura me shirit dhe paketoni baterinë në mënyrë që të mos lëvizin gjatë paketimit. Ju lutemi vini re gjithashtu çdo rregullore kombëtare shtesë.

Asgjësimi

Veglat elektrike, bateritë, aksesorët dhe paketimi duhet të riciklohen në një mënyrë miqësore me mjedisin.

Mos i hidhni veglat elektrike dhe bateritë/bateritë e rikarikueshme në mbeturinat shtëpiake!

Vetëm për vendet e BE-së:

Veglat elektrike që nuk mund të përdoren më dhe akumulatorët/bateritë me defekt ose të konsumuara duhet të hidhen në mënyrë të veçuar. Përdorni sistemet e parashikuara të grumbullimit.

Në rast të hedhjes jo në përputhje me rregullat, pajisjet e vjetra elektrike dhe elektronike, për shkak të ekzistencës së mundshme të materialeve të rrezikshme, mund të kenë ndikime të dëmshme në mjedis dhe shëndetin e njeriut.

Bateritë/bateritë e rikarikueshme:

Li-jon:

Ju lutemi vini re informacionin në seksionin e transportit (shih "Transporti", faqe 217).
