GBH 185LI Professional - Kladivo BOSCH - Bezplatný návod k obsluze

Typ výrobku	Bezdrátový příklepový vrták (kladivo)
Značka	Bosch
Model	GBH 185LI Professional
Jmenovité napětí	18 V
Upínání nástroje	SDS plus
Frekvence příklepů	0–4675 min⁻¹
Jmenovité otáčky (pravý chod)	0–1050 ot/min
Jmenovité otáčky (levý chod)	0–1050 ot/min
Max. průměr vrtání (beton)	22 mm
Max. průměr vrtání (ocel)	13 mm
Max. průměr vrtání (dřevo)	20 mm
Hmotnost	2,6–3,7 kg (podle baterie)
Délka	296 mm
Výška	208 mm
Teplota nabíjení	0 °C až +35 °C
Teplota použití/skladování	−20 °C až +50 °C
Doporučené baterie	GBA 18V..., ProCORE18V...
Doporučené nabíječky	GAL 18..., GAX 18..., GAL 36...
Hladina akustického tlaku	93 dB(A) (bez GDE 12)
Hladina akustického výkonu	101 dB(A) (bez GDE 12)
Vibrace (vrtání betonu)	14,0 m/s² (K=1,5 m/s²)
Vibrace (sekání)	9,4 m/s² (K=1,5 m/s²)
Funkce	Příklepové vrtání, vrtání bez příklepu, sekání, šroubování
Bezpečnost	KickBack Control, bezpečnostní spojka, tlumení vibrací
Osvětlení	Integrovaná LED

Často kladené otázky - GBH 185LI Professional BOSCH

Jak změnit režim práce?

Pro změnu režimu stiskněte tlačítko odjištění (12) a otočte volič (13) do požadované polohy (vrtání, vrtání bez příklepu, sekání, Vario-Lock). Režim měňte pouze při vypnutém nástroji.

Jak nainstalovat a vyjmout baterii?

Vložte baterii (11) do přihrádky, dokud nezacvakne. Pro vyjmutí stiskněte odjišťovací tlačítko (7) a baterii vytáhněte. Baterie má dvojité bezpečnostní zajištění.

Jak nastavit hloubku vrtání?

Stiskněte tlačítko nastavení dorazu hloubky (15), vložte doraz (17) do přídavné rukojeti (16) drážkováním dolů a nastavte jej na požadovanou hloubku X.

Co dělat v případě zablokování nástroje?

Bezpečnostní spojka přeruší pohon vřetene, pokud se nástroj zasekne. Vypněte nástroj, odstraňte zaseknutý nástroj a poté znovu zapněte. Zařízení KickBack Control okamžitě zastaví nástroj v případě náhlého otočení.

Jak upevnit ochranu proti pádu?

Použijte vhodnou ochranu proti pádu (24) (max. délka 1,8 m). Upevněte ji do upevňovací oblasti (23) na nástroji a druhý konec k pevnému kotvícímu bodu (25). Nikdy ji nepřipevňujte k oděvu nebo zápěstí.

Mohu použít vrtáky bez stopky SDS plus?

Ano, pro vrtáky s válcovou stopkou musíte nasadit sklíčidlo s klíčem (19) nebo rychloupínací sklíčidlo s adaptérem SDS plus (20). Tyto příslušenství používejte pouze v režimu vrtání bez příklepu.

Jak udržovat protiprachovou krytku?

Po každém použití očistěte protiprachovou krytku (3). Pokud je poškozená, ihned ji vyměňte. Výměnu nechte provést v servisním středisku.

Co je zařízení KickBack Control?

KickBack Control automaticky zastaví elektrické nářadí, pokud se náhle začne otáčet kolem osy vrtáku, čímž zlepšuje kontrolu a bezpečnost. Zastavení je signalizováno blikáním LED (14).

Jak nastavit přídavnou rukojeť?

Otáčejte přídavnou rukojetí (16) proti směru hodinových ručiček, abyste ji povolili, natočte ji do požadované polohy a poté ji utáhněte otáčením po směru hodinových ručiček. Ujistěte se, že je objímka v drážce skříně.

Které nabíječky jsou kompatibilní s GBH 185LI?

Doporučené nabíječky jsou modely GAL 18..., GAX 18... a GAL 36... od Bosch. Používejte pouze tyto nabíječky k nabíjení lithium-iontových baterií.

NÁVOD K OBSLUZE GBH 185LI Professional BOSCH

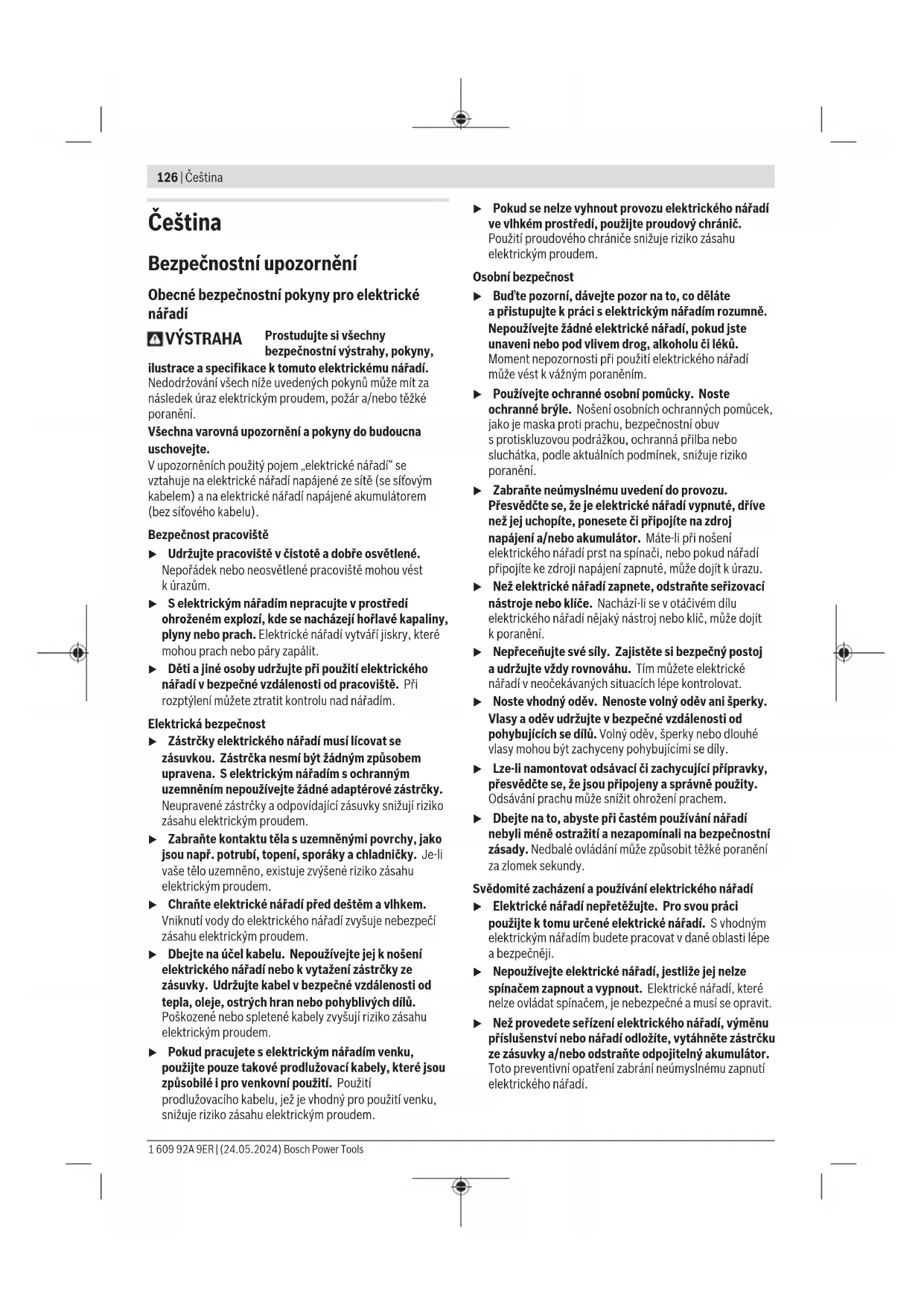

Bezpečnostní upozornění

Obecné bezpečnostní pokyny pro elektrické nářadí

VÝSTRAHA

Prostudujte si všechny bezpečnostní výstrahy, pokyny,

ilustrace a specifikace k tomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.

Všechna varovná upozornění a pokyny si uschovejte pro budoucí použití.

V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).

Bezpečnost pracoviště

Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům. ▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit. Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost

Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. - Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem. Dbejte na úhel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.

Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.

Osobní bezpečnost

Buďte pozorní, dávejte pozor na to, co děláte, a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním. Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění. Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte ke zdroji napájení a/nebo akumulátoru. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu. Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění. Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat. Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. Lze-li namontovat odsávací či zachycující přípravek, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem. Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.

Svědomité zacházení a používání elektrického nářadí

Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. Se správným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji. Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit. Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí.

Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami. Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrického nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí. Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se snáze vést. ▶ Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím. Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

Použitá péče o akumulátorové nářadí

Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátoru, existuje nebezpečí požáru, je-li používána s jinými akumulátory. Do elektrického nářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poranění či požáru. Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár. ▶ Při nesprávném použití může z akumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny. Nepoužívejte akumulátor nebo nářadí, které je poškozené či upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně a způsobit požár, výbuch či poranění. Nevystavujte akumulátor nebo nářadí ohni či nadměrné teplotě. Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch. Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.

Servis

Nechejte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována. Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.

Bezpečnostní upozornění pro kladiva

Bezpečnostní pokyny pro všechny operace

Noste chrániče sluchu. Vystavení hluku může způsobit ztrátu sluchu. Používejte pomocné rukojeti, jsou-li součástí dodávky nářadí. Ztráta kontroly může způsobit zranění. Provádíte-li operaci, při které se může obráběcí příslušenství nebo spojovací prvky dostat do kontaktu se skrytou elektroinstalací, držte elektrické nářadí za izolované úchopové plochy. Obráběcí příslušenství nebo spojovací prvky, které se dostanou do kontaktu s vodičem pod napětím, mohou svými nechráněnými kovovými částmi vést elektrický proud a způsobit úraz obsluhy.

Bezpečnostní pokyny pro použití dlouhých vrtáků s vrtacími kladivy

Vždy začínejte vrtat při nižších rychlostech a hrot vrtáku držte v kontaktu s obrobkem. Při vyšších rychlostech může dojít k ohnutí vrtáku, který se otáčí volně bez kontaktu s obrobkem, a k následnému zranění. Tlak vyvíjejte pouze v rovině s vrtákem a používejte přiměřenou sílu. Může dojít k ohnutí vrtáku a jeho zlomení nebo ke ztrátě kontroly a k následnému zranění.

Dodatečná bezpečnostní upozornění

Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a zásahu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody. Než elektrické nářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektrickým nářadím. Zajistěte obrobek. Obrobek pevně uchycení upínacím přípravkem nebo svěrákem je upevněn bezpečněji, než kdybyste ho drželi v ruce. Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty. Neotvírejte akumulátor. Hrozí nebezpečí zkratu. Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu

128|Čeština

a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.

Akumulátor používejte pouze v produktech výrobce.

Jen tak bude akumulátor chráněn před nebezpečným přetížením.

Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.

Krátce po vypnutí provozu se nedotýkejte použitých pracovních nástrojů nebo sousedních částí plasti nářadí. Tyto se mohou při provozu zahřát na velmi vysokou teplotu a způsobit popáleniny. - Pracovní nástroj se může během vrtání zablokovat. Dbejte na stabilní postoj a elektrické nářadí držte pevně oběma rukama. Jinak můžete nad elektrickým nářadím ztratit kontrolu. Při bouracích pracích se sekáčem postupujte opatrně. Padající odlomené kusy bouraného materiálu mohou zranit osoby zdržující se v blízkém okolí nebo vás samotné. Elektrické nářadí držte při práci pevně oběma rukama a zaujměte stabilní postoj. Držení oběma rukama zajišťuje spolehlivější vedení elektrického nářadí. Uchycení pro závěsné poutko (6) a závěsné poutko neslouží jako zajištění proti pádu. Uchycení pro závěsné poutko (6) používejte výhradně pro upevnění závěsného poutka. Zajištění proti pádu (24) nikdy neupevňujte za uchycení pro závěsné poutko (6).

Elektrické nářadí je určené k vrtání s příklepem do betonu, cihel a kamene a dále pro lehké sekací práce. Rovněž je

Technické údaje

Akumulátorové vrtací kladivo GBH 185-LI
Číslo výrobku		3611 J24 0..
Jmenovité napěti V= 18
Počet príklepůA)	min-1	0-4 675
Jmenovité otáčkyA)
- Chod vpravo ot/min 0-1 050
- Chod vlevo ot/min 0-1 050
Upínány nastroje SDS plus

vhodné pro vrtání bez příklepu do dřeva, kovu, keramiky a plastu. Elektrické nářadí s elektronickou regulací a chodem vpravo/vlevo je vhodné i k šroubování.

Zobrazené součásti

Číslování zobrazených součástí se vztahuje k vyobrazení elektrického nářadí na straně s obrázky.

(1) Sklíčidlo SDS plus (2) Upínání nástroje SDS plus (3) Ochranná protiprachová krytka (4) Zajišťovací objímka (5) Tlumení vibrací (6) Uchycení pro závěsné poutko (7) Odjišťovací tlačítko akumulátoru (8) Přepínač směru otáčení (9) Rukojeť (izolovaná plocha pro uchopení) (10) Vypínač (11) Akumulátor (12) Odjišťovací tlačítko vypínače příklepu/otáčení (13) Vypínač příklepu/otáčení (14) Pracovní světlo (15) Tlačítko pro nastavení hloubkového dorazu (16) Přídavná rukojeť (izolovaná plocha pro uchopení) (17) Hloubkový doraz (18) Pojistný šroub pro ozubené sklíčidlo (19) Ozubené sklíčidlo (20) Upínací stopka SDS plus pro sklíčidlo (21) Klíčka sklíčidla (22) Univerzální držák s upínací stopkou SDS plus b) (23) Rozsah upevnění zajištění proti pádu na elektrickém nářadí (24) Zajištění proti pádu (25) Pevný vázací bod pro zajištění proti pádu b

a) Toto příslušenství není standardní součástí dodávky.

b) Toto příslušenství nepatří ke standardnímu rozsahu dodávky a programu příslušenství Bosch.

Akumulátorové vrtací kladivo GBH 185-LI

Prümér krku vřetena mm 50
Max. Ø vrtání
- Beton mm 22
- Ocel mm 13
- Dřevo mm 20
Hmotnost(B)	kg 2,6 (1,5 Ah) až 3,7 (12 Ah)
Délka mm 296
Výška mm 208
Doporučená teplota prostředí前列 nabljenić °C 0 až +35
Dovolená teplota prostředí前列 provozu(C) a前列 skladoványć °C -20 až +50
Doporučené akumulátory(D)	GBA 18V...
	ProCORE18V...
Doporučené nabiječky GAL 18...	GAX 18...
	GAL 36...

A) Měřeno při 20-25°C s akumulátorem GBA 18V 4.0Ah. B) V závislosti na použitém akumulátoru C) Omezený výkon při teplotách < 0°C . D) V kombinaci s GDE 12 se musí používat akumulátor >3,0Ah

Hodnoty se mohou podle výrobku lišit a mají na ně vliv podmínky použití a prostředí. Další informace najdete na www.bosch-professional.com/wac.

Informace o hluku a vibracích

	GBH 185-LI	GBH 185-LI	GDE 12
Hodnoty hlučnosti zjiistěné podle EN IEC 62841-2-6.
Hlučnost elektrického nářadi při použití vahového filtru A Činí typicky:
Hladina akustického tlaku dB(A)	93		94
Hladina akustického vykonu dB(A)	101		102
Nejistota K dB	3		3
Noste chránicsluchu!
Celkové hodnoty vibraci ķ (součet vektorú tří os) a nejistota K zjiistěné podle EN IEC 62841-2-6:
Vrtání s príklepem do betonu:
\( a_h \)	m/s2	14,0	13,3
K	m/s2	1,5	1,5
Sekányí:
\( a_h \)	m/s2	9,4 -
K	m/s2	1,5 -

Úroveň vibrací a úroveň hluku, které jsou uvedené v těchto pokynech, byly změřeny pomocí normované měřicí metody a lze je použít pro vzájemné porovnání elektronářadí. Hodí se pro předběžný odhad zatížení vibracemi a hlukem.

Uvedená úroveň vibrací a úroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň hluku a úroveň

vibrací lišit. To může zatížení vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi a hlukem po celou pracovní dobu výrazně snížit.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba

elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.

Akumulátor

Používejte pouze nabíječky uvedené v technických

údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-iontové akumulátory používané s vaším elektronářadím.

Upozornění: Lithium-iontové akumulátory se na základě mezinárodních dopravních předpisů dodávají částečně nabité. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte.

Nasazení akumulátoru

Vložte nabitý akumulátor do úchytky akumulátoru tak, aby citelně zaskočil.

Vyjmutí akumulátoru

Pro vyjmutí akumulátoru stiskněte odjišťovací tlačítko a vytáhněte akumulátor. Nepoužívejte přitom násilí.

Akumulátor je opatřen 2 stupni zajištění, které mají zabránit vypadnutí akumulátoru při neúmyslném stisknutí odjišťovacího tlačítka. Pokud je akumulátor nasazený do elektrického nářadí, drží ho v příslušné poloze pružina.

Ukazatel stavu nabití akumulátoru

Upozornění: Ne každý typ akumulátoru má ukazatel stavu nabití.

Zelené LED ukazatele stavu nabití akumulátoru indikují stav nabití akumulátoru. Z bezpečnostních důvodů je zjištění stavu nabití možné pouze při vypnutém elektronářadí.

Pro zobrazení stavu nabití stiskněte tlačítko ukazatele stavu nabití nebo. To můžete také při vyjmutém akumulátoru.

Pokud po stisknutí tlačítka ukazatele stavu nabití nesvítí žádná LED, je akumulátor vadný a musí se vyměnit.

Typ akumulátoru GBA 18V...

LED Kapacita

Trvale svítí 3 zelené 60-100 %

Trvale svítí 2 zelené 30-60 %

Trvale svítí 1 zelená 5-30 %

Bliká 1 zelená 0-5 %

Typ akumulátoru ProCORE18V...

LED Kapacita

Trvale svítí 5 zelených 80-100 %
Trvale svítí 4 zelené 60-80 %
Trvale svítí 3 zelené 40-60 %
Trvale svítí 2 zelené 20-40 %
Trvale svítí 1 zelená 5-20 %
Bliká 1 zelená 0-5 %

Upozornění pro optimální zacházení s akumulátorem

Akumulátor chraňte před vlhkostí a vodou.

Akumulátor skladujte pouze v teplotním rozmezí od -20 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě.

Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.

Výrazně kratší doba chodu po nabití ukazuje, že je akumulátor opotřebovaný a musí se vyměnit.

Dodržujte pokyny pro likvidaci.

Montáž

• Před každou prací na elektrickém nářadí (např. údržba, výměna nástroje atd.) z něj vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

Přídavná rukojeť

Elektrické nářadí používejte pouze s přídavnou rukojetí (16). Dbejte na to, aby přídavná rukojeť byla vždy pevně utažená. Jinak můžete při práci nad elektrickým nářadím ztratit kontrolu.

Upozornění: Ozubené sklíčidlo používejte pouze v druhu provozu vrtání bez příklepu.

Výměna sklíčidla

Nasazení/vyjmutí ozubeného sklíčidla

Abyste mohli pracovat s nástrojem bez SDS plus (např. s vrtákem s válcovou stopkou), musíte namontovat vhodné sklíčidlo (ozubené nebo rychloupínací sklíčidlo).

Montáž ozubeného sklíčidla (viz obrázek B)

• Našroubujte upínací stopku SDS plus (20) do ozubeného sklíčidla (19). Zajistěte ozubené sklíčidlo (19) pojistným šroubem (18). Dbejte na to, že pojistný šroub má levý závit.

Nasazení ozubeného sklíčidla (viz obrázek B)

Nástřik konce upínací stopky očistěte a lehce namažte. - Nasaďte ozubené sklíčidlo otáčivým pohybem upínací stopkou do upínání nástroje tak, aby se samo zajistilo. Zajištění prověřte tahem za ozubené sklíčidlo.

Sejmutí ozubeného sklíčidla

Posuňte zajišťovací objímku (4) dozadu a sejměte ozubené sklíčidlo (19).

Výměna nástroje

Ochranná protiprachová krytka (3) ve velké míře zabraňuje vniknutí prachu z vrtání do upínání nástroje během provozu. Při nasazování nástroje dbejte na to, aby ochranná protiprachová krytka (3) nebyla poškozená.

Poškozenou protiprachovou krytku je třeba ihned vyměnit. Doporučuje se nechat to provést odborným servisem.

Výměna nástroje SDS plus

Nasazení nástroje SDS plus (viz obrázek C)

Se sklíčidlem SDS plus (1) můžete nástroj jednoduše a pohodlně vyměnit bez použití nářadí.

Nástřelný konec nástroje očistěte a lehce namažte. Nástroj nasaďte otáčivým pohybem do upínání nástroje (2) tak, aby se sám zajistil. Zkontrolujte zajištění zatažením za nástroj.

Nástroj SDS plus je na základě vlastností systému volně pohyblivý. Tím vzniká při běhu naprázdno obvodová házivost. To nemá žádné důsledky na přesnost vrtaného otvoru, jelikož vrták se při vrtání automaticky vystředí.

Vyjmutí nástroje SDS plus (viz obrázek D)

Zatáhněte zajišťovací objímku (4) dozadu a vyjměte nástroj.

Výměna nástroje v ozubeném sklíčidle

Nasazení nástroje (viz obrázek E)

Upozornění: Nepoužívejte nástroje bez SDS plus k vrtání s příklepem nebo k sekání! Nástroje bez SDS plus a jejich sklíčidla se při vrtání s příklepem a sekání poškodí.

• Nasaďte ozubené sklíčidlo (19).
• Otáčením otevřete ozubené sklíčidlo (19) tak, aby bylo možné nasadit nástroj. Nasaďte nástroj.
• Nasaďte klíčku sklíčidla (21) do příslušných otvorů v ozubeném sklíčidle (19) a nástroj stejnoměrně upněte. - Nastavte vypínač příklepu/otáčení (13) do polohy "vrtání".

Vyjmutí nástroje (viz obrázek F)

• Otáčejte objímkou ozubeného sklíčidla (19) pomocí klíčky sklíčidla (21) proti směru hodinových ručiček, dokud nelze nástroj vyjmout.

Odsávání prachu/třísek

Prach z materiálů, jako jsou nátěry s obsahem olova, některé druhy dřeva, minerály a kov, může být zdraví škodlivý. Kontakt s prachem nebo vdechnutí mohou u pracovníka nebo osob nacházejících se v blízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest. Určité druhy, jako dubový nebo bukový prach, jsou pokládány za karcinogenní, zvláště ve spojení s přísadami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.

- Pokud možno používejte pro daný materiál vhodné odsávání prachu. - Zajistěte dobré větrání pracoviště. - Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.

Dodržujte předpisy pro obráběné materiály platné v příslušné zemi. Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit.

Odsávání prachu s GDE 12 (viz obrázek G)

Pro odsávání prachu z betonu a kamene je zapotřebí odsávací přípravek GDE 12.

Tento odsávací systém není vhodný pro prach ze dřeva, kovu a plastu a dále zdraví škodlivý prach (např. azbest).

Provoz

Uvedení do provozu

Nastavení druhu provozu

Vypínačem příklepu/otáčení (13) zvolte druh provozu elektrického nářadí. - Pro změnu druhu provozu stiskněte odjišťovací tlačítko (12) a otočte vypínač příklepu/otáčení (13) do požadované polohy tak, aby slyšitelně zaskočil. Upozornění: Druh provozu měňte jen při vypnutém elektrickém nářadí! Jinak se může elektrické nářadí poškodit.

Poloha pro vrtání s příklepem do betonu nebo kamene

Poloha pro vrtání bez příklepu do dřeva, kovu, keramiky a plastu a dále pro šroubování

Poloha Vario-Lock pro nastavení polohy sekáče

Pomocí přepínače směru otáčení (8) můžete změnit směr otáčení elektrického nářadí. Při stisknutém vypínači (10) to ale není možné.

Přepínač směru otáčení (8) používejte pouze tehdy, když je elektrické nářadí zastavené.

Pro zapnuté elektrické nářadí stiskněte vypínač (10).

Pracovní osvětlení (14) svítí při mírném nebo úplném stisknutí vypínače (10) a umožňuje osvětlení pracovní oblasti při nepříznivých světelných podmínkách.

Při prvním zapnutí elektrického nářadí může dojít k prodlevě rozběhu, protože elektronika se musí napřed nakonfigurovat.

Při nízkých teplotách dosáhne elektrické nářadí plného výkonu/příklepu a po určité době.

Pro vypnutí elektrického nářadí vypínač (10) uvolněte.

Nastavení otáček/příklepu

Otáčky/příklepy zapnutého elektrického nářadí můžete plynule regulovat tím, jak moc stisknete vypínač (10).

Mírným stisknutím vypínače (10) dosáhnete nízkých otáček/příklepu. S přibývajícím tlakem se otáčky/příklep zvyšují.

Změna polohy sekáče (Vario-Lock)

Sekač můžete zaaretovat ve 36 polohách. Tím můžete pokaždé zaujmout optimální pracovní pozici.

- Nasaďte sekač do upínání nástroje. - Nastavte vypínač příklepu/otáčení (13) do polohy „VarioLock“. - Otočte nástroj do požadované polohy. - Nastavte vypínač příklepu/otáčení (13) do polohy „sekání“. Upínání nástroje je tím zaaretované. - Směr otáčení nastavte při sekání na chod vpravo.

Pracovní pokyny

Nastavení hloubky vrtání (viz obrázek H)

Pomocí hloubkového dorazu (17) lze nastavit požadovanou hloubku vrtání X.

• Stiskněte tlačítko pro nastavení hloubkového dorazu (15) a nasaďte hloubkový doraz do přídavné rukojeti (16). Rýhování na hloubkovém dorazu (17) musí směřovat dolů.
• Nástroj SDS plus zasuňte až na doraz do upínání nástroje SDS plus (2). Pohyblivost nástroje SDS plus může jinak vést k nesprávnému nastavení hloubky vrtání. - Hloubkový doraz utáhněte natolik, aby vzdálenost mezi špičkou vrtáku a špičkou hloubkového dorazu odpovídala požadované hloubce vrtání X.

Bezpečnostní spojka

Pokud se nástroj vzpříčí nebo zasekne, přeruší se pohon k vřetenu. Kvůli silám, které přitom vznikají, držte elektrické nářadí vždy pevně oběma rukama a zaujměte stabilní postoj. Když se elektrické nářadí zablokuje, vypněte ho a uvolněte nástroj. Při zapnutí se zablokovaným vrtacím nástrojem vznikají vysoké reakční momenty.

Rychlé vypnutí (KickBack Control)

Rychlé vypnutí (KickBack Control) poskytuje lepší kontrolu nad elektrickým nářadím, a zvyšuje tak ochranu uživatele oproti elektrickému nářadí bez funkce KickBack Control. Při náhlé a neočekávané rotaci

elektrického nářadí okolo osy vrtání se elektrické nářadí vypne.

- Pro opětovné zapnutí uvolněte vypínač (10) a znovu ho stiskněte.

Rychlé vypnutí je signalizováno blikáním pracovního osvětlení (14) na elektrickém nářadí.

Tlumení vibrací

Vibrace: Integrované tlumení vibrací omezuje vznikající vibrace.

Elektrické nářadí dále nepoužívejte, pokud je tlumicí prvek poškozený.

Nasazení šroubovacích bitů (viz obrázek I)

Elektronářadí nasazujte na matici/šroub pouze vypnuté. Otáčející se nástroje mohou sklouznout.

Pro použití šroubovacích bitů potřebujete univerzální držák (22) s upínací stopkou SDS plus.

Násuvný konec upínací stopky očistěte a lehce namažte. - Univerzální držák nasaďte otáčivým pohybem do upínání nástroje tak, aby se sám zajistil. - Zkontrolujte zajištění tahem za univerzální držák. - Nasaďte šroubovací bit do univerzálního držáku. Používejte pouze šroubovací bity odpovídající hlavě šroubu.

- Pro vyjmutí univerzálního držáku posuňte zajišťovací objímku (4) dozadu a sejměte univerzální držák (22) z upínání nástroje.

Upevnění zajištění proti pádu (viz obrázek J)

Upozornění: Pro zajištění elektrického nářadí proti pádu je třeba použít zajištění proti pádu (24), které je vhodné pro hmotnost systému. Maximální přípustná délka zajištění proti pádu činí 1,8 m. Bezpodmínečně dodržujte přípustný rozsah upevnění (23) na elektrickém nářadí.

Jako zajištění proti pádu používejte přenosný popruh upevněný pomocí kotevní smyčky nebo zajištění proti pádu s tlumičem pádu.

Při upevňování zajištění proti pádu (24) se bezpodmínečně řiďte tímto návodem k obsluze.

Opačnou stranu zajištění proti pádu bezpodmínečně upevněte k stabilní struktuře (např. budově nebo lešení), nikdy k samotnému uživateli.

Zajištění proti pádu musí být volně pohyblivé a smí být upevněno výhradně k pevnému vázacímu bodu (25) a v přípustném rozsahu upevnění (23) na elektrickém nářadí.

Pevný vázací bod (25) zvolte tak, aby elektrické nářadí mohlo v případě pádu volně spadnout a být zachyceno zajištěním proti pádu, aniž by mohlo dojít k obtočení nebo ohrožení uživatele.

Nikdy nepoužívejte zajištění proti pádu na elektrickém nářadí s namontovaným odsáváním prachu GDE 12.

Údržba a servis

Údržba a čištění

• Před každou prací na elektrickém nářadí (např. údržba, výměna nástroje atd.) z něj vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění. Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně.
• Poškozenou protiprachovou krytu je třeba ihned vyměnit. Doporučuje se nechat to provést odborným servisem. - Po každém použití vyčistěte upínání nástroje (2).

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete na:

www.bosch-pt.com

V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku.

Česká republika

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si můžete objednat opravu vašeho stroje nebo náhradní díly online.

Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.

Likvidace

Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.

Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!

Pouze pro země EU:

Již nepoužitelná elektrická zařízení, vadné nebo vybité akumulátory/baterie se musí likvidovat v tříděném odpadu. Použijte určená sběrná místa.

Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.

Akumulátory/baterie:

Lithium-iontové:

Dodržujte pokyny uvedené v části Přeprava (viz Přeprava, strana 133).

Slovenština

Bezpečnost na pracovišti

Pracoviště vždy udržujte čisté a dobře osvětlené. Nepořádek a neosvětlené prostory pracoviště mohou mít za následek pracovní úrazy. Nepoužívejte elektrické nářadí ve výbušném prostředí, např. tam, kde se nacházejí hořlavé kapaliny, plyny nebo hořlavý prach. Ruční elektrické nářadí vytváří jiskry, které by mohly zapálit prach nebo výpary. Nedovolte dětem ani nepovolaným osobám, aby se počas používání elektrického nářadí zdržovaly v blízkosti pracoviště. Při rozptylování můžete ztratit kontrolu nad nářadím.

Bezpečnost - elektřina

Starostlivé používání elektrického nářadí

Nikdy nepřetěžujte elektrické nářadí. Používejte elektrické nářadí vhodné pro daný druh práce.

Starostlivé používání akumulátorového nářadí

Bezpečnostní výstrahy pro dlouhé vrtáky s příklepovými vrtačkami

Používání v souladu s určením

Společnost Bosch prodává akumulátorové elektrické nářadí také bez akumulátoru. Informaci, zda je součástí dodávky vašeho elektrického nářadí akumulátor, najdete na obalu.

Používejte pouze nabíječky uvedené v technických údajích. Pouze tyto nabíječky jsou přizpůsobeny lithiovému akumulátoru používanému u vašeho elektrického nářadí.

Elektrické nářadí používejte pouze s přídavnou rukojetí (16). Dbejte na to, aby byla přídavná rukojeť vždy pevně utažena. Jinak můžete při práci ztratit kontrolu nad elektrickým nářadím.

Demontáž sklíčidla s ozubeným věncem

Zajišťovací objímku (4) posuňte dozadu a vyjměte sklíčidlo s ozubeným věncem (19).

Výměna nástroje

Ochranná manžeta (3) ve velké míře zabraňuje během provozu nářadí vnikání prachu z vrtání do upínací hlavy. Při vkládání nástroje dávejte pozor, aby se ochranná manžeta (3) nepoškodila. Poškozenou ochrannou manžetu je třeba ihned vyměnit. Doporučujeme, abyste si to nechali udělat v autorizovaném servisním středisku.

Výměna nástroje SDS plus

Pomocí sklíčidla vrtáku SDS plus (1) můžete snadno a pohodlně vyměnit vkládací nástroj bez použití dalšího nářadí.

Vyčistěte zasouvací konec vkládacího nástroje a jemně ho potřete tukem. Nasaďte vkládací nástroj do upínání nástroje otáčením (2), dokud se automaticky nezajistí. Zkontrolujte zajištění zatažením za nástroj.

Vkládací nástroj SDS plus je volně pohyblivý, což je podmíněno systémově. Při chodu naprázdno tím vzniká odchylka od přesného kruhového pohybu. Na přesnost vrtu to však nemá vliv, protože vrták se při vrtání sám automaticky vycentruje.

Pomocí přepínače pracovních režimů (13) zvolte pracovní režim elektrického nářadí.

Přepínačem směru otáčení (8) můžete měnit směr otáčení elektrického nářadí. Není to však možné tehdy, když je stisknut vypínač (10).

Přepínač směru otáčení (8) aktivujte jen na zastaveném elektrickém nářadí.

Pro vrtání s příklepem, vrtání a sekání nastavte vždy pravoběžný chod.

Pravoběžný chod: Pro vrtání a šroubování šroubů stlačte přepínač směru otáčení (8) doleva až na doraz.

Levoběžný chod: Pro uvolňování, resp. vyšroubovávání šroubů a matic stlačte přepínač směru otáčení (8) až na doraz doprava.

Elektrické nářadí zapnete stlačením vypínače (10).

Pracovní světlo (14) svítí při mírně nebo úplně stlačeném vypínači (10) a umožňuje osvětlení pracovní oblasti při nepříznivých světelných podmínkách.

Při prvním zapnutí elektrického nářadí může nastat opožděný rozběh, protože elektronika elektrického nářadí se musí nejprve nakonfigurovat.

• Pro vypnutí elektrického nářadí uvolněte vypínač (10).

Nastavení počtu otáček/frekvence příklepu

Otáčky/příklepy zapnutého elektrického nářadí můžete plynule regulovat tím, do jaké míry stlačujete vypínač (10).

Pomocí hloubkového dorazu (17) je možné stanovit žádanou hloubku vrtání X.

Stlačte tlačidlo pro nastavení hloubkového dorazu (15) a nastavte hloubkový doraz v přídavné rukojeti (16). Ryhování na hloubkovém dorazu (17) musí směřovat dolů. Posuňte vkládací nástroj SDS plus až na doraz do upínání nástroje SDS plus (2). Pohyblivost nástroje SDS plus může jinak způsobit nesprávné nastavení hloubky vrtání.

Hloubkový doraz vytáhněte tak, aby vzdálenost mezi špičkou vrtáku a špičkou hloubkového dorazu odpovídala žádané hloubce vrtání X.

Ochranná spojka proti přetížení

Když se pracovní nástroj vzpříčí nebo zablokuje, pohon vrtacího vřetena se přeruší. Z důvodu vznikajících sil držte elektrické nářadí vždy oběma rukama a zaujměte stabilní postoj. Když se elektrické nářadí zablokuje, okamžitě ho vypněte a uvolněte pracovní nástroj. Při zapnutí se zablokovaným vrtacím nástrojem vznikají velmi intenzivní reakční momenty.

Rychlé vypnutí (KickBack Control)

Rychlé vypnutí (KickBack Control) poskytuje lepší kontrolu nad elektrickým nářadím, čímž zvyšuje ochranu uživatele v porovnání s jiným elektrickým nářadím bez funkce KickBack Control. Při náhlé a nepředvídatelné rotaci

elektrického nářadí kolem osy vrtání se elektrické nářadí vypne.

• Pro opětovné uvedení do provozu uvolněte vypínač (10) a znovu ho stiskněte.

Rychlé vypnutí je indikováno blikáním pracovního světla (14) na elektrickém nářadí.

Tlumení vibrací

Vibrace

Elektrické nářadí přestaňte používat, pokud je poškozen tlumicí prvek.

Před prováděním jakýchkoliv prací na elektrickém nářadí (např. údržba, výměna nástroje atd.) vyjměte z elektrického nářadí akumulátor. V případě neúmyslného stisknutí spínače hrozí nebezpečí poranění. Elektrické nářadí a jeho větrací štěrbiny udržujte vždy v čistotě, abyste mohli pracovat dobře a bezpečně. Poškozenou ochrannou manžetu je třeba ihned vyměnit. Doporučujeme, abyste si to nechali udělat v autorizovaném servisním středisku.

Po každém použití vyčistěte upínání nástroje (2).

Zákaznická služba a poradenství ohledně použití

Doporučujeme, že lithium-iontové akumulátory podléhají požadavkům na přepravu nebezpečného nákladu. Akumulátory může uživatel přepravovat po silnicích bez dalších opatření.

Při zasílání třetími osobami (např. leteckou dopravou nebo prostřednictvím spediční firmy) je třeba respektovat zvláštní požadavky na obaly a označení. V takovém případě je třeba při přípravě zásilky bezpodmínečně konzultovat s odborníkem na přepravu nebezpečného zboží.

Akumulátory zasílejte pouze tehdy, pokud nemají poškozený obal. Otevřené kontakty přelepte a akumulátor zabalte tak, aby se v obalu nemohl posouvat. Respektujte také případné další národní předpisy.

Likvidace

Bezpečnost na pracovišti
