Tipo de produto	Perfurador sem fio (martelo)
Marca	Bosch
Modelo	GBH 185LI Professional
Tensão nominal	18 V
Porta-ferramenta	SDS plus
Frequência de percussão	0–4675 min⁻¹
Rotação nominal (rotação direita)	0–1050 tr/min
Rotação nominal (rotação esquerda)	0–1050 tr/min
Diâmetro de perfuração máx. (concreto)	22 mm
Diâmetro de perfuração máx. (aço)	13 mm
Diâmetro de perfuração máx. (madeira)	20 mm
Peso	2,6–3,7 kg (conforme bateria)
Comprimento	296 mm
Altura	208 mm
Temperatura de carga	0 °C a +35 °C
Temperatura de uso/armazenamento	−20 °C a +50 °C
Baterias recomendadas	GBA 18V..., ProCORE18V...
Carregadores recomendados	GAL 18..., GAX 18..., GAL 36...
Nível de pressão sonora	93 dB(A) (sem GDE 12)
Nível de potência sonora	101 dB(A) (sem GDE 12)
Vibrações (perfuração concreto)	14,0 m/s² (K=1,5 m/s²)
Vibrações (cinzelamento)	9,4 m/s² (K=1,5 m/s²)
Funções	Perfuração com percussão, perfuração sem percussão, cinzelamento, aparafusamento
Segurança	KickBack Control, desembraiagem de segurança, amortecimento de vibrações
Iluminação	LED integrada

Perguntas frequentes - GBH 185LI Professional BOSCH

Como alterar o modo de operação?

Para alterar o modo, pressione o botão de destravamento (12) e gire o seletor (13) para a posição desejada (perfuração, perfuração sem percussão, cinzelamento, Vario-Lock). Altere o modo apenas quando a ferramenta estiver parada.

Como instalar e remover a bateria?

Insira a bateria (11) no compartimento até encaixar. Para removê-la, pressione o botão de destravamento (7) e retire a bateria. A bateria possui um duplo travamento de segurança.

Como ajustar a profundidade de perfuração?

Pressione o botão de ajuste do limitador de profundidade (15), insira o limitador (17) no punho auxiliar (16) com a estria para baixo, então posicione-o na profundidade X desejada.

O que fazer em caso de bloqueio da ferramenta?

A desembraiagem de segurança interrompe o acionamento do mandril se o acessório travar. Desligue a ferramenta, remova o acessório travado e ligue novamente. O dispositivo KickBack Control para imediatamente a ferramenta em caso de rotação súbita.

Como fixar a segurança anti-queda?

Use uma segurança anti-queda (24) adequada (comprimento máx. 1,8 m). Fixe-a na zona de fixação (23) na ferramenta e a outra extremidade a um ponto de ancoragem fixo (25). Nunca a fixe em uma roupa ou no pulso.

Posso usar brocas sem haste SDS plus?

Sim, para brocas com haste cilíndrica, você deve montar um mandril de chave (19) ou um mandril automático com o adaptador SDS plus (20). Use esses acessórios apenas no modo de perfuração sem percussão.

Como manter a tampa anti-poeira?

Limpe a tampa anti-poeira (3) após cada uso. Se estiver danificada, substitua-a imediatamente. Faça a substituição em um centro de serviço pós-venda.

O que é o dispositivo KickBack Control?

O KickBack Control para automaticamente a ferramenta elétrica se ela começar a girar subitamente em torno do eixo da broca, melhorando o controle e a segurança. A parada é sinalizada pelo piscar do LED (14).

Como ajustar o punho auxiliar?

Gire o punho auxiliar (16) no sentido anti-horário para afrouxá-lo, oriente-o na posição desejada, e aperte-o novamente girando no sentido horário. Certifique-se de que o colar esteja bem na ranhura do invólucro.

Quais carregadores são compatíveis com o GBH 185LI?

Os carregadores recomendados são os modelos GAL 18..., GAX 18... e GAL 36... da Bosch. Use apenas esses carregadores para recarregar as baterias de íon-lítio.

MANUAL DE UTILIZADOR GBH 185LI Professional BOSCH

Martelo perfurador a bateria GBH 185-LI

Carregadores recomendados GAL 18...

GAX 18...

GAL 36...

Amortecedor de vibrações

Vibração

Instruções de segurança

Instruções gerais de segurança para ferramentas elétricas

AVISO

Devem ser lidas todas as indicações de segurança,

instruções, ilustrações e especificações desta ferramenta elétrica. O desrespeito das instruções

apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com bateria (sem cabo de rede).

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. - Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. - Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize fichas de adaptação com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de choque elétrico. Evitar que o corpo possa entrar em contato com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico, se o corpo estiver ligado à terra. Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não deverá utilizar o cabo para outras finalidades. Nunca utilize o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

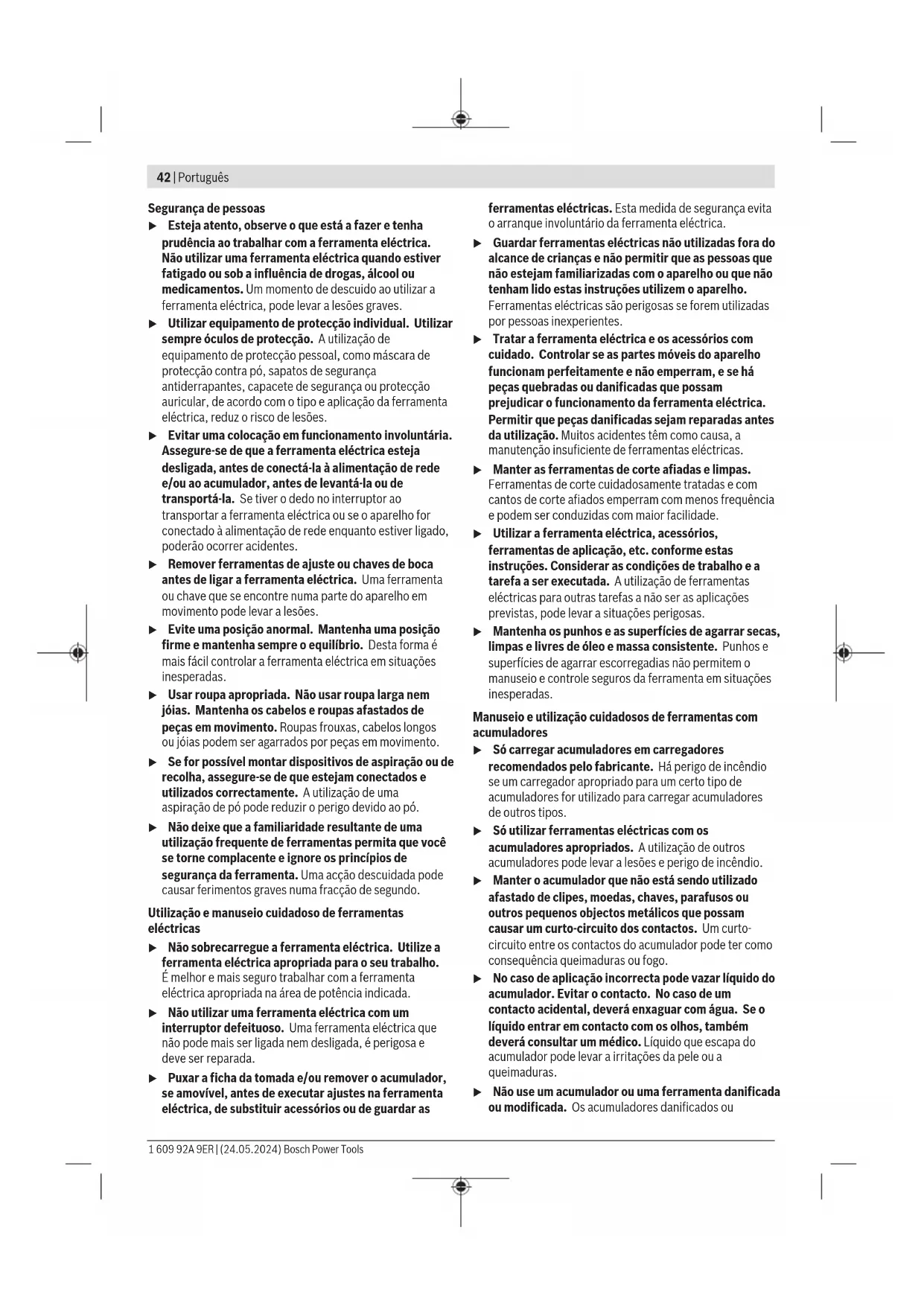

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. Utilize equipamento de proteção individual. Utilize sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma coisa descuidada pode causar ferimentos graves numa fração de segundo.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador, se amovível, antes de executar ajustes na ferramenta elétrica, de substituir acessórios ou de guardar as

ferramentas elétricas. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica.

Guarde as ferramentas elétricas fora do alcance de crianças e não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. - Trate a ferramenta elétrica e os acessórios com cuidado. Verifique se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. - Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas. Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Manuseio e utilização cuidadosos de ferramentas com acumuladores

Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos. Utilize somente ferramentas elétricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. - Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objetos metálicos que possam fazer um curto-circuito dos contatos. Um curto-circuito entre os contatos do acumulador pode ter como consequência queimaduras ou fogo. No caso de aplicação incorreta pode sair líquido do acumulador. Evitar o contato. No caso de um contato acidental, deve-se enxaguar com água. Se o líquido entrar em contato com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras. - Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danificados ou

modificados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão.

• Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima de 130°C pode causar explosão.
• Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especificada no manual de instruções. Carregar indevidamente ou em temperaturas fora da faixa especificada pode danificar o acumulador e aumentar o risco de incêndio.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. - Nunca tente reparar acumuladores danificados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados.

Instruções de segurança para martelos

Instruções de segurança para todas as operações

Use protetores auditivos. A exposição ao ruído pode provocar a perda da audição. Use o(s) punho(s) auxiliar(es), caso seja(m) fornecido(s) com a ferramenta. A perda de controlo pode resultar em ferimentos pessoais. - Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde acessórios de corte ou os parafusos possam entrar em contacto com cabos escondidos. Se o acessório de corte e os parafusos entrarem em contacto com um fio "sob tensão", as partes metálicas expostas da ferramenta elétrica ficam "sob tensão" e podem produzir um choque elétrico.

Instruções de segurança ao usar brocas longas com martelos perfuradores

Comece sempre a perfurar a baixa velocidade e com a ponta da broca em contacto com a peça de trabalho. A velocidades mais altas, a broca pode fazer-se ao rodar livremente sem entrar em contacto com a peça de trabalho, causando ferimento pessoal. Aplique pressão apenas em linha direta com a broca e não aplique pressão excessiva. As brocas podem fazer-se, causando rutura ou perda de controlo, ou mesmo ferimento pessoal.

Instruções de segurança adicionais

Utilize detetores apropriados para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar a explosão. A infiltração num cano de água provoca danos materiais. Espere que a ferramenta elétrica pare completamente antes de depositá-la. A ferramenta de

aplicação pode emperrar e levar à perda de controlo sobre a ferramenta elétrica.

Fixe a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Em caso de danos e de utilização incorreta da bateria, pode escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de aparecer queixas. É possível que os vapores irritem as vias respiratórias.

• Não abrir o acumulador. Há risco de um curto-circuito. Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer. Utilize a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa.

Proteger a bateria contra calor, p. ex. luz solar, fogo, sujidade, água e humidade. Há risco de explosão ou de um curto-circuito.

• Logo a seguir à operação não toque nos acessórios ou em peças da carcaça adjacentes. Estes podem ficar muito quentes durante a operação e causar queimaduras. O acessório pode bloquear durante a perfuração. Durante o trabalho, providencie uma estabilidade segura e segure o aparelho com as duas mãos. Caso contrário poderá perder o controlo sobre a ferramenta elétrica. Tenha cuidado nos trabalhos de demolição com o cinzel. Fragmentos do material de demolição podem ferir pessoas à volta ou a própria pessoa. Durante o trabalho, segure a ferramenta elétrica com as duas mãos e providencie uma estabilidade segura. A ferramenta elétrica é conduzida com maior segurança com ambas as mãos.
• O encaixe para o laço de suspensão (6) e o laço de suspensão não servem como proteção contra queda. Use o encaixe para o laço de suspensão (6) exclusivamente para colocar o laço de suspensão.
• Nunca fixe o dispositivo de proteção contra queda (24) no encaixe para o laço de suspensão (6).

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções podem causar choque elétrico, incêndio e/ou ferimentos graves.

Respeite as figuras na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica é destinada para furar com martelo em betão, tijolos e pedras, assim como para cinzelar. Não é apropriada para furar sem impacto em madeira, metal, cerâmica e plástico. As ferramentas elétricas com regulação eletrónica e rotação à direita/esquerda são apropriadas para aparafusar.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Bucha SDS plus (2) Encabadouro SDS plus (3) Capa de proteção contra pó (4) Bucha de travamento (5) Amortecimento das vibrações (6) Encaixe para laço de suspensão (7) Tecla de desbloqueio da bateria (8) Comutador do sentido de rotação (9) Punho (superfície do punho isolada) (10) Interruptor de ligar/desligar

(11) Bateria (12) Tecla de desbloqueio para interruptor de bloqueio de rotação/impacto (13) Interruptor de bloqueio de rotação/impacto (14) Luz de trabalho (15) Tecla para ajuste do batente de profundidade (16) Punho adicional (superfície do punho isolada) (17) Batente de profundidade (18) Parafuso de segurança para a bucha de coroa dentada (19) Bucha de coroa dentada (20) Adaptador SDS plus para bucha (21) Chave de buchas (22) Suporte universal com adaptador SDS plus (23) Área de fixação do equipamento de proteção contra queda na ferramenta elétrica (24) Equipamento de proteção contra queda (25) Ponto de ancoragem fixo do equipamento de proteção contra queda a) Este acessório não faz parte do material a fornecer padrão. b) Este acessório não pertence ao volume de fornecimento, nem ao programa de acessórios Bosch.

Dados técnicos

Martelo perfurador sem fio GBH 185-LI
Número de produits		3611 J240..
Tensão nominal V= 18
N.° de impactosA)	i.p.m. 0-4675
Rotações nominaisA)
- Rotação à direita r.p.m. 0-1050
- Rotação à esquerda r.p.m. 0-1050
Encadouro da ferramenta SDS plus
Diâmetro da gola do veio mm 50
Ø max. de perfuração
- Betão mm 22
- Aço mm 13
- Madeira mm 20
PesoB)	kg 2,6 (1,5 Ah)-3,7 (12 Ah)
Comprimento mm 296
Altura mm 208
Temperatura ambiente recomendada durante o carrogamento	°C	0 ... +35
Temperatura ambiente admissível em funcaoamentoC) e durante oarmazenamento	°C	-20 ... +50
Baterias recomendadasD)		GBA 18V...
		ProCORE18V...

Martelo perfurador sem fio GBH 185-LI

Carregadores recomendados GAL 18...

GAX 18...

GAL 36...

A) Medido a 20-25°C com bateria GBA 18V 4.0Ah. B) dependendo da bateria utilizada C) Potência limitada com temperaturas < 0°C D) em combinação com GDE 12 tem de ser usada uma bateria > 3,0 Ah

Os valores podem variar em função do produto e estar sujeitos a condições de aplicação e do meio ambiente. Para mais informações consulte www.bosch-professional.com/wac.

Informação sobre ruídos/vibrações

GBH 185-LI GBH 185-LI com GDE 12
Os values de emissão de rúido foram determinados de acordo com EN IEC 62841-2-6.
Normalamente, o[n]el sonoro de classe A da ferramentaétrica compreende:
Nível de pressão acústica dB(A)	93 94
Nível da potência acústica dB(A)	101 102
Incerteza K dB	3	3

Utilizar proteção auditiva!

Valores totais de vibrações a (soma dos vetores das três direções) e incerteza K determinada segundo EN IEC 62841-2-6

Furar com martelo em betão:

ah	m/s2	14,0 13,3
K m/s	2	1,5 1,5
Cinzelar:
ah	m/s2	9,4 -
K m/s	2	1,5 -

O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo do trabalho.

Para uma estimação exata da emissão sonora e de vibrações, devem ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho.

Além disso, também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como, por exemplo: manutenção de ferramentas

elétricas e acessórios, fazer as mais quentes e organização dos processos de trabalho.

Bateria

A Bosch vende ferramentas elétricas sem fio também sem bateria. Pode consultar na embalagem se está incluída uma bateria no volume de fornecimento da sua ferramenta elétrica.

Carregar bateria

Utilize apenas os carregadores listados nos dados técnicos. Só estes carregadores são apropriados para as baterias de lítio realizadas para a sua ferramenta elétrica.

Nota: devido a normas de transporte internacionais, as baterias de lítio são fornecidas parcialmente carregadas. Para assegurar a completeza da bateria, a bateria deverá ser carregada completamente antes da primeira utilização.

Colocar a bateria

Insira a bateria carregada no respetivo encaixe, até que esta esteja engatada.

Retirar a bateria

Para retirar a bateria, pressione a respetiva tecla de desbloqueio e puxe a bateria para fora. Não empregue força.

A bateria possui 2 níveis de travamento, que devem evitar que a bateria caia, caso a tecla de desbloqueio da bateria seja premida por acaso. Enquanto a bateria estiver dentro da ferramenta elétrica, ela é mantida em posição por uma mola.

Indicador do nível de energia da bateria

Nota: Nem todos os tipos de bateria dispõem de um indicador do nível de carga de bateria.

Os LEDs verdes do indicador do nível de carga da bateria indicam o nível de carga da bateria. Por motivos de segurança, a consulta do nível de carga só é possível com a ferramenta elétrica parada.

Prima a tecla para o indicador do nível de energia da bateria ou para visualizar o nível de energia. Isto também é possível com a bateria removida.

Se, depois de premir a tecla para o indicador do nível de carga da bateria, não se acender qualquer LED, a bateria tem defeito e tem de ser substituída.

Tipo de bateria GBA 18V...

LED Capacidade

Luz permanente 3 × verde 60-100 %

Luz permanente 2 × verde 30-60 %

Luz permanente 1 × verde 5-30 %

Luz intermitente 1 × verde 0-5 %

Tipo de bateria ProCORE18V...

LED Capacidade

Luz permanente 5 × verde 80-100 %

Luz permanente 4 × verde 60-80 %

Luz permanente 3 × verde 40-60 %

Luz permanente 2 × verde 20-40 %

Luz permanente 1 × verde 5-20 %

Luz intermitente 1 × verde 0-5 %

Indicações sobre o manuseio ideal da bateria

Proteger a bateria contra humidade e água.

Armazene a bateria apenas na faixa de temperatura de -20°C a 50°C . Por exemplo, não deixe a bateria dentro do automóvel no verão.

Limpar de vez em quando as aberturas de ventilação da bateria com um pincel macio, limpo e seco.

Um tempo de funcionamento reduzido após o carregamento indica que a bateria está gasta e que deve ser substituída. Observe as indicações sobre a eliminação de forma ecológica.

Montagem

• Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a bateria da mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

Punho adicional

Utilize a ferramenta elétrica apenas com o punho adicional (16). Certifique-se de que o punho adicional está sempre bem apertado. Caso contrário, poderá perder o controle sobre a ferramenta durante o trabalho.

Virar o punho adicional (ver figura A)

Pode virar o punho adicional (16) à sua vontade, para obter uma posição de trabalho segura e sem fadiga.

• Rode a peça do punho do punho adicional (16) para a esquerda e vire o punho adicional (16) para a posição desejada. A seguir, volte a apertar a peça de punho inferior do punho adicional (16) para a direita. Observe que a cinta de aperto do punho adicional está na ranhura prevista para tal, que se encontra na carcaça da ferramenta.

Selecionar bucha e ferramentas

Para furar com martelo e cinzelar necessita de ferramentas SDS plus, que são inseridas na bucha SDS plus.

Para furar sem impacto em madeira, metal, cerâmica e plástico, bem como para aparafusar, são utilizadas ferramentas sem SDS plus (p. ex. broca com encabadouro cilíndrico). Para estas ferramentas necessita de uma bucha de coroa dentada.

Nota: Utilize a bucha de coroa dentada apenas no modo de operação furar sem impacto.

Trocar a bucha

Colocar/retirar bucha de coroa dentada

Para poder trabalhar com ferramentas sem SDS plus (p. ex. broca com encabadouro cilíndrico), tem de montar uma bucha adequada (bucha de coroa dentada ou de aperto rápido).

Montar a bucha de coroa dentada (ver figura B)

• Enrosque o encabadouro SDS plus (20) numa bucha de coroa dentada (19). Fixe a bucha de coroa dentada (19) com o parafuso de segurança (18). Tenha em atenção que o parafuso de segurança tem uma rosca para a esquerda.

Introduzir a bucha de coroa dentada (ver figura B)

• Introduzir o mandril de coroa dentada, como encabadouro, na fixação da ferramenta, girando até fazer automaticamente. Puxe pela bucha de coroa dentada para controlar o travamento.

A capa de proteção contra poeira evita consideravelmente que penetre poeira de perfuração no encabadouro durante o trabalho. Ao introduzir a ferramenta, certifique-se de que a capa de proteção contra poeira (3) não é danificada.

• Uma capa de proteção contra poeira danificada deve ser substituída imediatamente. Recomendamos que o faça no Serviço de Assistência Técnica.

Troca de ferramenta SDS plus: Introduzir o acessório SDS plus (ver figura C).

Com a bucha SDS plus (1) pode trocar fácil e confortavelmente o acessório sem ter que utilizar outras ferramentas.

- Limpe a haste de encaixe da ferramenta de trabalho e lubrifique levemente. - Introduza a ferramenta de trabalho no encabadouro (2), girando até travar-se automaticamente. - Verifique o bloqueio puxando a ferramenta. O acessório SDS plus pode ser movido livremente condicionado pelo sistema. Por causa disso, ocorre um desvio de rotação em vazio. Isto não tem qualquer influência na precisão do furo, uma vez que a broca se autocentra ao furar.

Retirar o acessório SDS plus (ver figura D).

• Empurre a bucha de travamento (4) para trás e retire a ponta de aparafusar.

Troca de ferramenta bucha de coroa dentada: Introduzir a ferramenta de trabalho (ver figura E).

Nota: não use ferramentas sem SDS plus para furar com martelo ou cinzelar! As ferramentas sem SDS plus e as respetivas buchas são danificadas ao furar com martelo e a cinzelar.

• Coloque a bucha de coroa dentada (19).
• Abra a bucha de coroa dentada (19) rodando até a ferramenta poder ser inserida. Introduzir a ferramenta.
• Insira a chave de buchas (21) nos respetivos orifícios da bucha de coroa dentada (19) e aperte a ferramenta uniformemente.
• Rode o interruptor de bloqueio de rotação/impacto (13) para a posição "Furar".

• Rode a bucha de coroa dentada (19) com a ajuda da chave de buchas (21) para a esquerda, até que a ponta de aparafusar possa ser retirada.

Aspiração de pó/de aparas

Pós de materiais, como por exemplo, poeiras que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contato ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo, os de carvalho e faia, são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira).

Material que contém asbesto só deve ser processado por pessoal especializado.

• Se possível, utilize um dispositivo de aspiração de pó apropriado para o material.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória da classe P2.

Observe as diretivas para os materiais a serem processados, vigentes no seu País.

Evite a acumulação de pó no local de trabalho. Os pós podem entrar facilmente em ignição.

Aspiração de pó com GDE 12 (ver figura G)

Para a aspiração de pó de betão e pedra é necessário o dispositivo de aspiração GDE 12.

Para pó de madeira, metal e plástico, assim como pó prejudicial à saúde (p.ex. amianto) não é adequado este sistema de aspiração.

Funcionamento

Colocação em funcionamento

Ajustar o modo de operação

Com o interruptor de bloqueio de rotação/impacto (13) seleciona o modo de operação da ferramenta elétrica.

• Para mudar o modo de operação, pressione a tecla de desbloqueio (12) e rode o interruptor de bloqueio de rotação/impacto (13) para a posição desejada, até ele engatar de forma audível.

Nota: mude o modo de operação apenas com a ferramenta elétrica desligada! Caso contrário, a ferramenta elétrica pode ficar danificada.

Posição para furar com martelo em betão ou pedra.

Posição para furar sem impacto em madeira, metal, cerâmica e plástico, bem como para aparafusar.

Posição Vario-Lock para ajustar a posição de cinzelamento. Nesta posição, o interruptor de bloqueio de rotação/impacto (13) não engata.

Ajustar o sentido de rotação.

Com o comutador de sentido de rotação (8) é possível alterar o sentido de rotação da ferramenta elétrica. Com o interruptor de ligar/desligar pressionado (10), isto, no entanto, não é possível.

Acione o comutador do sentido de rotação (8) apenas com a ferramenta elétrica parada.

Ajuste o sentido de rotação para fazer furos com martelo, fazer furos e cinzelar sempre na rotação à direita.

Rotação à direita: Para fazer furos e apertar parafusos, prima o comutador do sentido de rotação (8) completamente para a esquerda.

Rotação à esquerda: Para soltar ou retirar os parafusos e porcas, pressione o comutador do sentido de rotação (8) para a direita até ao

batente.

Nota: se o comutador do sentido de rotação ficar na posição central, o interruptor de ligar/desligar está bloqueado.

Ligar/desligar

• Para ligar a ferramenta elétrica, prima o interruptor de ligar/desligar (10).

A luz de trabalho (14) acende-se com o interruptor de ligar/desligar (10) completamente ou ligeiramente premido e permite iluminar o local de trabalho em caso de condições de iluminação desfavoráveis.

Na primeira ligação da ferramenta elétrica pode ocorrer um atraso no arranque, pois a eletrónica da ferramenta elétrica tem de se configurar primeiro.

No caso de temperaturas baixas, a ferramenta elétrica só atinge o seu poder de martelar/impacto completo após algum tempo.

• Para desligar a ferramenta elétrica, liberte o interruptor de ligar/desligar (10).

Ajustar o número de rotações/impactos

Pode regular o número de rotações/impactos da ferramenta elétrica ligada de forma contínua, consoante a pressão que faz no interruptor de ligar/desligar (10).

Uma leve pressão sobre o interruptor de ligar/desligar (10) proporciona um número de rotações/impactos baixo. Aumentando a pressão, aumenta o n.º de rotações/impactos.

Alterar a posição do cinzel (Vario-Lock)

Pode fixar o cinzel em 36 posições. Desta forma pode escolher a melhor posição de trabalho para si.

• Introduzir o cinzel no encabadouro.
• Rode o interruptor de bloqueio de rotação/impacto (13) para a posição "Vario-Lock".
• Rode a ferramenta de trabalho para a posição do cinzel desejada.
• Rode o interruptor de bloqueio de rotação/impacto (13) para a posição "Cinzelar". Desta forma o encabadouro fica bloqueado.
• Para cinzelar, o sentido de rotação deve ser colocado na rotação à direita.

Instruções de trabalho

Ajustar a profundidade de perfuração (ver figura H)

Com o batente de profundidade (17) é possível definir a profundidade de perfuração desejada X.

• Pressione a tecla para o ajuste do batente de profundidade (15) e coloque o batente de profundidade no punho adicional (16).

As estrias no batente de profundidade (17) têm de ficar viradas para cima.

• Empurre o acessório SDS plus até ao batente no encabadouro SDS plus (2). Caso contrário, a mobilidade da ferramenta SDS plus pode fazer o ajuste errado da profundidade de perfuração.
• Puxe o batente de profundidade para fora até a distância entre a ponta da broca e a ponta do batente de profundidade corresponder à profundidade de perfuração X desejada.

Se o acessório emperrar ou pender, a força motriz do veio da broca é interrompida. Devido às forças que se formam, segure sempre a ferramenta elétrica bem com as duas mãos e coloque-se sobre uma base estável. Desligue a ferramenta elétrica e solte o acessório se a ferramenta elétrica encravar. Ao ligar o aparelho com uma broca bloqueada são produzidos altos momentos de reação.

Desligamento rápido (KickBack Control)

O desligamento rápido (KickBack Control) oferece um melhor controlo sobre a ferramenta elétrica e aumenta assim a proteção do utilizador comparativamente a ferramentas elétricas sem KickBack Control. Em caso de

uma rotação repentina e imprevista da ferramenta elétrica sobre o eixo de perfuração, a ferramenta elétrica desliga-se.

• Para voltar a colocar em funcionamento solte o interruptor de ligar/desligar (10) e volte a acioná-lo.

Um desligamento rápido é indicado através do piscar da luz de trabalho (14) na ferramenta elétrica.

Amortecimento das vibrações

Controle de vibração

O amortecimento das vibrações integrado reduz a ocorrência de vibrações.

O amortecimento das vibrações integrado reduz a ocorrência de vibrações.

• Não continue a usar a ferramenta elétrica se o elemento amortecedor estiver danificado.

Utilizar os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controle sobre a ferramenta elétrica pode levar a lesões.

Utilizar os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controle sobre a ferramenta elétrica pode levar a lesões.

Para utilizar as pontas de aparafusar, necessita de um suporte universal (22) com adaptador SDS plus.

- Limpe a haste de encaixe do adaptador e lubrifique levemente. - Introduza o suporte universal no encabadouro, girando até travar-se automaticamente. - Puxe o suporte universal para controlar o travamento. - Introduza uma ponta de aparafusar no suporte universal. Só utilize pontas de aparafusar apropriadas para o cabeçote de aparafusamento. - Para retirar o suporte universal, empurre a bucha de travamento (4) para trás e retire o suporte universal (22) do encabadouro.

Fixar o dispositivo de proteção contra queda (ver figura J)

Nota: Para proteger a ferramenta elétrica contra queda, deve ser utilizado um dispositivo de proteção contra queda (24) adequado ao peso do sistema. O comprimento máximo permitido do dispositivo de proteção contra queda é de 1,8 m. Observe impreterivelmente a área de fixação permitida (23) na ferramenta elétrica.

Como dispositivo de proteção contra queda, utilize de preferência uma linga fixa com ponto de ancoragem ou um dispositivo de proteção contra queda com amortecedor de choques.

Para a fixação do dispositivo de proteção contra queda (24), respeite impreterivelmente as respetivas instruções de utilização.

É imperativo que fixe o lado oposto do dispositivo de proteção contra queda a uma estrutura estável (p. ex. edifícios ou armação) e nunca a utilize. O dispositivo de proteção contra queda tem de se mover livremente e só pode estar fixado ao ponto de ancoragem fixo (25) e na área de fixação (23) permitida na ferramenta elétrica. Selecione o ponto de ancoragem fixo (25) de forma a que, em caso de queda, a ferramenta elétrica possa cair livremente no sistema de proteção contra queda sem enrolar ou colocar o utilizador em perigo. Nunca utilize o dispositivo de proteção contra queda na ferramenta elétrica com a aspiração de pó GDE 12 montada.

Manutenção e assistência técnica

Manutenção e limpeza

• Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a bateria da mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.
• Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
• Uma capa de proteção contra pó danificada deve ser substituída imediatamente. Recomendamos que o faça no Serviço de Assistência Técnica.
• Limpar o encabadouro (2) antes de cada utilização.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos outros produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195

Campinas, São Paulo Tel.: [phone] www.bosch.com.br/contato

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Encontrará o endereço da assistência técnica em:

As baterias de iões de lítio recomendadas estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo utilizador, sem mais obrigações.

No transporte por terreiros (por ex.: transporte aéreo ou expedição), devem ser observadas as exigências especiais quanto à embalagem e à designação. Neste caso é necessário consultar um especialista em materiais perigosos ao preparar a peça a ser realizada.

Só enviar baterias se a carcaça não estiver danificada. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares.

Eliminação

As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima.

Não deitar ferramentas elétricas e baterias/pilhas no lixo doméstico!

Apenas para países da UE:

As ferramentas elétricas que já não são úteis e as pilhas/baterias com defeito ou usadas têm de ser eliminadas separadamente. Utilize os sistemas de recolha previstos para o efeito.

No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e na saúde humana devido à possível presença de substâncias perigosas.

Baterias/pilhas:

Lítio:

Observar as indicações no capítulo Transporte (ver "Transporte", Página 49).

Italiano

Manutenção e serviço

Manutenção e limpeza

Aparato de proteção individual para os olhos (ex. óculos, viseira de proteção, etc.) do equipamento elétrico. Em caso de ativação acidental do interruptor On/Off existe risco de ferimento. Manter o equipamento elétrico e os acessórios de ar em estado limpo para trabalhar com segurança. Substituir o cabo de proteção danificado imediatamente. Recomenda-se a substituição do cabo de proteção por um técnico especializado. Limpar o suporte de montagem (2) antes de cada uso.
