GBH 185LI Professional - çekiç BOSCH - Ücretsiz kullanım kılavuzu

Ürün Tipi	Akülü Darbeli Matkap (Kırıcı-Delici)
Marka	Bosch
Model	GBH 185LI Professional
Nominal Gerilim	18 V
Uç Tutucu	SDS plus
Darbe Frekansı	0–4675 dk⁻¹
Nominal Devir (Sağ Dönüş)	0–1050 dev/dk
Nominal Devir (Sol Dönüş)	0–1050 dev/dk
Maksimum Delme Çapı (Beton)	22 mm
Maksimum Delme Çapı (Çelik)	13 mm
Maksimum Delme Çapı (Ahşap)	20 mm
Ağırlık	2,6–3,7 kg (bataryaya göre)
Uzunluk	296 mm
Yükseklik	208 mm
Şarj Sıcaklığı	0 °C ila +35 °C
Kullanım/Depolama Sıcaklığı	−20 °C ila +50 °C
Tavsiye Edilen Bataryalar	GBA 18V..., ProCORE18V...
Tavsiye Edilen Şarj Cihazları	GAL 18..., GAX 18..., GAL 36...
Ses Basıncı Seviyesi	93 dB(A) (GDE 12 olmadan)
Ses Gücü Seviyesi	101 dB(A) (GDE 12 olmadan)
Titreşim (Beton Delme)	14,0 m/s² (K=1,5 m/s²)
Titreşim (Keski)	9,4 m/s² (K=1,5 m/s²)
Fonksiyonlar	Darbeli delme, darbesiz delme, keski, vida sıkma
Güvenlik	KickBack Kontrol, emniyet kavraması, titreşim sönümleme
Aydınlatma	Entegre LED

Sık sorulan sorular - GBH 185LI Professional BOSCH

Çalışma modu nasıl değiştirilir?

Modu değiştirmek için kilitleme düğmesine (12) basın ve seçiciyi (13) istenen konuma çevirin (delme, darbesiz delme, keski, Vario-Lock). Modu yalnızca alet durdurulduğunda değiştirin.

Batarya nasıl takılır ve çıkarılır?

Bataryayı (11) yerine oturana kadar bölmeye yerleştirin. Çıkarmak için kilitleme düğmesine (7) basın ve bataryayı çıkarın. Batarya çift emniyet kilidine sahiptir.

Delme derinliği nasıl ayarlanır?

Derinlik durdurucu ayar düğmesine (15) basın, durdurucuyu (17) yardımcı tutamağa (16) oluklar aşağı bakacak şekilde yerleştirin ve ardından istenen X derinliğine ayarlayın.

Alet sıkışırsa ne yapmalı?

Emniyet kavraması, aksesuar sıkışırsa mil tahrikini keser. Aleti kapatın, sıkışan aksesuarı çıkarın ve ardından yeniden çalıştırın. KickBack Kontrol cihazı, ani dönüş durumunda aleti hemen durdurur.

Düşme emniyeti nasıl takılır?

Uygun bir düşme emniyeti (24) kullanın (maks. uzunluk 1,8 m). Alet üzerindeki bağlantı bölgesine (23) ve diğer ucunu sabit bir bağlantı noktasına (25) takın. Asla bir giysiye veya bileğe takmayın.

SDS plus kuyruksuz matkap uçları kullanabilir miyim?

Evet, silindirik kuyruklu matkap uçları için bir anahtarlı mandren (19) veya SDS plus adaptörü (20) ile otomatik bir mandren takmanız gerekir. Bu aksesuarları yalnızca darbesiz delme modunda kullanın.

Toz kapağı nasıl bakım yapılır?

Toz kapağını (3) her kullanımdan sonra temizleyin. Hasar görmüşse derhal değiştirin. Değiştirme işlemini bir satış sonrası servis merkezinde yaptırın.

KickBack Kontrol cihazı nedir?

KickBack Kontrol, elektrikli el aleti matkap ucu ekseni etrafında aniden dönmeye başlarsa aleti otomatik olarak durdurur, böylece kontrol ve güvenliği artırır. Durdurma, LED'in (14) yanıp sönmesiyle belirtilir.

Yardımcı tutamak nasıl ayarlanır?

Yardımcı tutamağı (16) gevşetmek için saat yönünün tersine çevirin, istenen konuma yönlendirin ve ardından saat yönünde çevirerek sıkın. Kelepçenin gövde oluğuna tam oturduğundan emin olun.

GBH 185LI ile hangi şarj cihazları uyumludur?

Tavsiye edilen şarj cihazları Bosch GAL 18..., GAX 18... ve GAL 36... modelleridir. Lityum-iyon bataryaları şarj etmek için yalnızca bu şarj cihazlarını kullanın.

KULLANIM KILAVUZU GBH 185LI Professional BOSCH

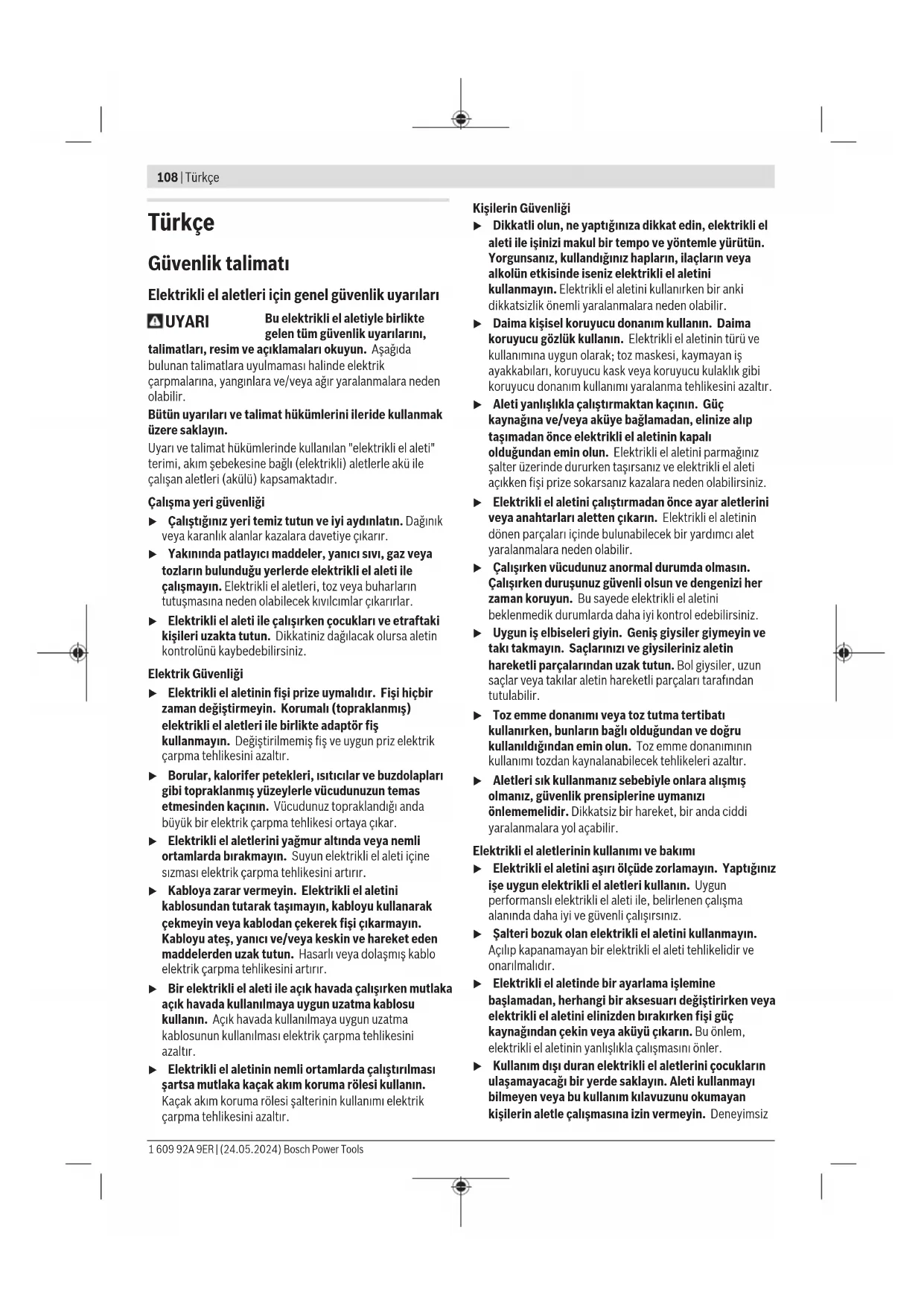

Elektrikli el aletleri için genel güvenlik uyarıları

UYARI

Bu elektrikli el aletiyle birlikte gelen tüm güvenlik uyarılarını,

talimatları, resim ve açıklamaları okuyun. Aşağıda bulunan talimatlara uyulmaması halinde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olabilir.

Tüm uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.

Uyarı ve talimat hükümlerinde kullanılan "elektrikli el aleti" terimi, akım şebekesine bağlı (elektrikli) aletlerle akü ile çalışan aletleri (akülü) kapsamaktadır.

Çalışma yeri güvenliği

Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli alet ile çalışmayın. Elektrikli aletler, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarır. Elektrikli el aleti ile çalışırken çocukları ve etraftaki kişileri uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz.

Elektrik Güvenliği

Elektrikli el aletinin fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Korumalı (topraklanmış) elektrikli el aletleri ile birlikte adaptör kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır. Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığında büyük bir elektrik çarpma tehlikesi ortaya çıkar. Elektrikli el aletlerini yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aletinin içine sızması elektrik çarpma tehlikesini artırır. Kabloya zarar vermeyin. Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak çekmeyin veya kablodan çekerek fişi çıkarmayın. Kabloyu ateş, yanıcı ve/veya keskin ve hareket eden maddelerden uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır. Bir elektrikli el aleti ile açık havada çalışırken mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır. Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa mutlaka kaçak akım koruma rölesi kullanın. Kaçak akım koruma rölesi şalterinin kullanımı elektrik çarpma tehlikesini azaltır.

Kişilerin Güvenliği

Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, kullandığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Elektrikli el aletini kullanırken bir anlık dikkatsizlik önemli yaralanmalara neden olabilir. Daima kişisel koruyucu donanım kullanın. Daima koruyucu gözlük kullanın. Elektrikli el aletinin türüne ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azaltır. Aleti yanlışlıkla çalıştırmaktan kaçının. Güç kaynağına ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve elektrikli el aleti açıkken fişi prize takarsanız kazalara neden olabilirsiniz. Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Elektrikli el aletinin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir. Çalışırken vücudunuz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede elektrikli el aletini beklenmedik durumlarda daha iyi kontrol edebilirsiniz. Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarınızı ve giysilerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir. Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynaklanabilecek tehlikeleri azaltır. Aletleri sıkı kullanmanız sebebiyle onlara alışmış olmanız, güvenlik prensiplerine uymanızı önlememelidir. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara yol açabilir.

Elektrikli el aletlerinin kullanımı ve bakımı

Elektrikli el aletini aşırı ölçüde zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışırsınız. Şalteri bozuk elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır. Elektrikli el aletinde bir ayarlama işlemine başlamadan, herhangi bir aksesuarı değiştirirken veya elektrikli el aletini elinizden bırakırken fişi güç kaynağından çekin veya aküyü çıkarın. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler. Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin alette çalışmasına izin vermeyin. Deneyimsiz

kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir.

Elektrikli el aletinizin ve aksesuarlarının bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak çalışmasını engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını, parçaların hasarı olup olmadığını kontrol edin. Elektrikli el aletini kullanmaya başlamadan önce hasarlı parçaları onarın. Birçok iş kazası elektrikli el aletlerine yeterli bakım yapılmamasından kaynaklanır. Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar. Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir. Tutamak ve kavrama yüzeylerini kuru, yağsız ve temiz tutun. Kaygan tutamak ve kavrama yüzeyleri, aletin beklenmeyen durumlarda güvenli şekilde tutulmasını ve kontrol edilmesini engeller.

Akülü aletlerin özenli bakımı ve kullanımı

Akuyu sadece üreticinin tavsiye ettiği şarj cihazı ile şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj cihazı başka bir akünün şarjı için kullanılırsa yangın tehlikesi ortaya çıkar. Sadece ilgili elektrikli el aleti için öngörülen aküleri kullanın. Başka akülerin kullanımı yaralanmalara ve yangınlara neden olabilir. Kullanılmayan akuyu büro ataçları, madeni bozuk paralar, anahtarlar, çiviler, vidalar veya metal nesnelerden uzak tutun. Bunlar köprüleme yaparak kontaklara neden olabilir. Akü kontakları arasındaki bir kısa devre yanmalara veya yangınlara neden olabilir. Yanlış kullanım durumunda aküden sıvı dışarı sızabilir. Bu sıvı ile temastan kaçının. Yanlışlıkla temas ederseniz su ile iyice yıkayın. Eğer sıvı gözlerinize gelecek olursa hemen bir hekime başvurun. Dışarı sızan akü sıvısı cilt tahrişlerine ve yanmalara neden olabilir. Hasarlı veya değiştirilmiş akü veya el aleti kullanmayın. Hasarlı veya değiştirilmiş aküler beklenmedik davranışlara yol açarak yangın, patlama veya yaralanmalara neden olabilir. Akuyu veya aleti ateşe veya yüksek sıcaklıklara maruz bırakmayın. Ateşe veya 130°C üstündeki sıcaklıklara maruz kalma patlamalara yol açabilir. Tüm şarj talimatlarını uygulayın ve aküyü ya da aleti talimatlarda belirtilen sıcaklık aralığının dışında şarj etmeyin. Hatalı şarj veya belirtilen aralık dışındaki sıcaklıklarda şarj aküye zarar vererek yangın riskini yükseltebilir.

Servis

Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede elektrikli el aletinin güvenliğini sürekli hale getirirsiniz. Hasarlı akülerde onarım işlemi yapmayın. Akülerin onarımı sadece üretici veya yetkili servisler tarafından yapılmalıdır.

Kırıcı-delici için güvenlik uyarıları

Tüm işlemler için geçerli güvenlik talimatları

Koruyucu kulaklık takın. Gürültüye maruz kalınması işitme kaybına neden olabilir. El aleti ile birlikte verildiyse ek tutamağı/tutamaklar kullanın. Kontrol kaybı fiziksel yaralanmalara neden olabilir. Bir çalışma sırasında kesme aksesuarının veya tespit elemanının gizli bir kablo sistemiyle temas etme ihtimali varsa elektrikli el aletini izolasyonlu tutamak yüzeylerinden tutun. Kesme aksesuarının ve tespit elemanının "içinden elektrik geçen" bir kabloyla temas etmesi durumunda elektrikli el aletinin metal parçaları "elektriğe" maruz kalabilir ve operatöre elektrik çarpmasına neden olabilir.

Kırıcı-delici ile uzun matkap uçları kullanırken güvenlik talimatları

Her zaman matkap ucu iş parçasına temas ederken ve düşük hızda delmeye başlayın. Daha yüksek hızlarda, matkap ucunun iş parçasına temas etmeden serbestçe dönmesi, ucun eğilmesine neden olabilir ve fiziksel yaralanmalarla sonuçlanabilir. Uca, fazla olmamak şartıyla, sadece bir hizada baskı uygulayın. Uçlar eğilerek kırılmalara veya kontrol kaybına, fiziksel yaralanmalara neden olabilir.

Ek güvenlik uyarıları

Görünmeyen ikmal hatlarını belirlemek için uygun tarama cihazları kullanın veya yerel tedarik şirketi ile iletişime geçin. Elektrik kablolarıyla temas yanıklara ve elektrik çarpmasına neden olabilir. Bir gaz borusuna hasar vermek patlamaya neden olabilir. Su borularının hasar görmesi maddi zararlara yol açabilir. Elinizden bırakmadan önce elektrikli el aletinin tam olarak durmasını bekleyin. Uç takılabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz. İş parçasını emniyete alın. Bir germe tertibatı veya mengene ile sabitlenen iş parçası elle tutmaya oranla daha güvenli tutulur. Akü hasar görürse veya usulüne aykırı kullanılırsa dışarı buhar sızabilir. Akü yanabilir veya patlayabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir. Aküyü açmayın. Kısa devre tehlikesi vardır. Çivi veya tornavida gibi sivri nesneler veya dışarıdan kuvvet uygulama aküde hasara neden olabilir. Akü

içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir.

Aküyü yalnızca üreticinin ürünlerinde kullanın. Ancak bu yolla akü tehlikeli zorlanmalara karşı korunur.

Aküyü sıcaktan, sürekli gelen güneş ışınından, ateşten, kirden, sudan ve nemden koruyun. Patlama ve kısa devre tehlikesi vardır.

Çalıştırdıktan kısa süre sonra uçlara veya yakınındaki muhafaza parçalarına dokunmayın. Bu parçalar çalışma sırasında çok ısınabilir ve yanmalara neden olabilir. Uç, delme sırasında bloke olabilir. Çalışırken elektrikli el aletini iki elinizle sıkıca tutun ve duruşunuzun dengeli ve güvenli olmasına dikkat edin. Aksi takdirde elektrikli el aletinin kontrolünü kaybedebilirsiniz. Keski ile kırma çalışmalarında dikkatli olun. Kırılan malzemelerin yere düşen küçük parçaları etraftaki kişilerin ya da sizin yaralanmanıza neden olabilir. Çalışırken elektrikli el aletini iki elinizle sıkıca tutun ve duruşunuzun güvenli olmasına dikkat edin. Elektrikli el aleti iki elle daha güvenli kullanılır. Asma halkası yuvası (6) ve asma halkası, düşmeye karşı koruma işlevi görmez. Bir asma halkası takmak için yalnızca asma halkası yuvasını (6) kullanın. Düşmeyi önleme ekipmanını (24) asla asma halkası yuvasına sabitlemeyin (6).

Ürün ve performans açıklaması

Bütün güvenlik talimatlarını ve uyarıları okuyun. Güvenlik talimatlarına ve uyarılara uyulmadığı takdirde elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olunabilir.

Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat edin.

Usulüne uygun kullanım

Bu elektrikli el aleti; beton, tuğla ve taş malzemede darbeli delme ve hafif kırma işleri için tasarlanmıştır. Bu alet aynı

zamanda ahşap, metal, seramik ve plastik malzemede darbesiz delme işlerine de uygundur. Elektronik kontrollü ve sağ/sol dönüşlü elektrikli el aletleri vidalamak için de uygundur.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları ile grafik sayfasındaki elektrikli el aleti resmindeki numaralar aynıdır.

(1) SDS plus mandren (2) SDS plus uç girişi (3) Toz koruma kapağı (4) Kilitleme kovanı (5) Titreşim engelleme (6) Asma halkası yuvası (7) Akü çıkarma tuşu (8) Dönüş yönü değiştirme şalteri (9) Tutamak (izolasyonlu tutamak yüzeyi) (10) Açma/kapama şalteri (11) Akü (12) Darbe/dönme stopu şalteri ve kilit açma tuşu (13) Darbe/dönme stopu şalteri (14) Çalışma ışığı (15) Derinlik mesnedi ayarı için tuş (16) İlave tutamak (izolasyonlu tutamak yüzeyi) (17) Derinlik mesnedi (18) Anahtarlı mandren ile kilitleme vidası (19) Anahtarlı mandren (20) Mandren içi SDS plus giriş şaftı (21) Mandren anahtarı (22) SDS plus giriş şaftlı universal tutucu (23) Elektrikli el aletindeki düşmeyi önleme ekipmanı sabitleme alanı (24) Düşmeyi önleme ekipmanı (b) (25) Düşmeyi önleme ekipmanı sabitleme noktası

a) Bu aksesuar ilgili standart teslimat kapsamına dahil değildir.

b) Bu aksesuarlar standart teslimat kapsamına dahil değildir ve Bosch aksesuar programının bir parçası değildir.

Teknik veriler

Aktılı kırkıneli GBH 185-LI
Malzeme numarası	3611 J24 0..
Anma gerilimi V=18
Darbeayoı(A)	darbe/dak 0-4675
Nominal devirayoı(A)
- Sağaitionally dev/dak 0-1050
- Solaitionally dev/dak 0-1050
Uç,girişi SDS plus
Mil boynu capi mm 50

Türkçe | 111

Akülü kırıcı-delici GBH 185-LI

Maks. delme çapi
- Beton mm 22
- Çelik mm 13
- Ahşap mm 20
Ağırkıng)	kg 2,6 (1,5 Ah)-3,7 (12 Ah)
Uzunluk mm 296
Yükbseklik mm 208
Şarjfında önerilen ortamaticaüncü °C 0 ... +35
İşletim)cve depolamaaticainda izin verilen ortamaticaNEL -20 ... +50
Tavsiye edilen akülerD)	GBA 18V...ProCORE18V...
Önerilen Şarjfı cihazları GAL 18...	GAX 18...GAL 36...

A) 20 - 25 °C'de akü GBA 18V 4.0Ah ile ölçülmüştür. B) Kullanılan aküye bağlıdır. C) < 0 °C sıcaklıklarda sınırlı performans. D) GDE 12 ile birlikte > 3,0 Ah akü kullanılmalıdır. Değerler ürüne bağlı olarak değişebilir ve uygulama ve çevre koşullarına tabidir. Daha fazla bilgi için: www.bosch-professional.com/wac.

Gürültü/Titreşim bilgisi

	GBH 185-LI	GBH 185-LI	GDE 12	Ile
Gürültü emisyon değerleri EN IEC 62841-2-6 yanıncı belirlenmektedir.
Elektrikli el aletinin A üçiligi gürültü seviyesi tipik olarak:
Ses basınci seviyesi dB(A)	93	94
Ses güçü seviyesi dB(A)	101		102
Tolerans K	dB	3		3
Kulak koruması kullanın!
Toplam titreşimi değerleri a, (üç)xönün vektör toplami) ve tolerans K EN IEC 62841-2-6 yanıncı belirlenmektedir:
Betonda darbeli delme:
a,h	m/sn2	14,0		13,3
K	m/sn2	1,5		1,5
Kırma:
a,h	m/sn2	9,4		-
K	m/sn2	1,5		-

Bu talimatta belirtilen titreşim seviyesi ve gürültü emisyon değeri standartlaştırılmış ölçme yöntemine göre belirlenmiştir ve elektrikli el aletlerinin birbirleri ile karşılaştırılmasında kullanılabilir. Bu değerler aynı zamanda titreşim ve gürültü emisyonunun geçici olarak tahmin edilmesine de uygundur.

Belirtilen titreşim seviyesi ve gürültü emisyon değeri elektrikli el aletinin esas kullanımını temsil etmektedir. Ancak elektrikli el aleti farklı uçlar veya yetersiz bakımla kullanılacak olursa, titreşim seviyesi ve gürültü emisyonu farklılık

gösterebilir. Bu da titreşim ve gürültü emisyonunu bütün kullanım süresince önemli ölçüde artırabilir.

Titreşim ve gürültü emisyonunun tam olarak tahmin edilebilmesi için, aletin kapalı olduğu veya açık fakat kullanımda olmadığı sürelerin de dikkate alınması gerekir. Bu, titreşim ve gürültü emisyonunu bütün çalışma süresinde önemli ölçüde düşürebilir.

Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların

bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi.

Akü

Bosch akülü elektrikli el aletlerini aküsüz olarak satmaktadır. Elektrikli el aletinizin teslimat kapsamında akünün bulunup bulunmadığını ambalajdan bakabilirsiniz.

Akünün Şarj edilmesi

Sadece teknik veriler bölümünde belirtilen şarj

cihazlarını kullanın. Sadece bu şarj cihazları elektrikli el aletinizde kullanılan lityum iyon akülere uygundur.

Not: Lityum İyon aküler, uluslararası nakliye kurallarına uygun olarak kısmi şarjlı olarak teslim edilmektedir. Aküden tam performansı elde edebilmek için ilk kullanımdan önce aküyü tam olarak şarj edin.

Akünün yerleştirilmesi

Şarj edilmiş aküyü hissedilir biçimde kavrayana kadar akü yuvasının içine doğru itin.

Akünün çıkarılması

Aküyü çıkarmak için kilit açma tuşuna basın ve aküyü çekerek çıkartın. Bunu yaparken güç kullanmayın.

Aküde 2 kilitleme kademesi mevcuttur; bunlar, ilgili akü kilit açma tuşuna yanlışlıkla basıldığında akünün düşmesini önler. Akü, elektrikli el aleti içinde bulunduğu sürece bir yay yardımıyla bu pozisyonda tutulur.

Akü şarj durumu göstergesi

Not: Her akü tipinin şarj seviyesi göstergesi yoktur.

Akü şarj durumu göstergesinin yeşil LED'leri akünün şarj durumunu gösterir. Güvenlik nedenleriyle şarj durumu sadece elektrikli el aleti dururken sorgulanabilir.

Şarj durumunu görmek için şarj durumu göstergesi tuşuna ya da düğmesine basın. Bu, akü çıkarılmış durumda da mümkündür.

Şarj durumu göstergesi tuşuna basıldıktan sonra hiçbir LED yanmazsa, akü arızalı demektir ve değiştirilmesi gerekir.

Akü tipi GBA 18V...

LED Kapasite

Sürekli ilek 3 × YEŞIL %60-100

Sürekli ilek 2 × YEŞIL %30-60

Sürekli ilek 1 × YEŞIL %5-30

Yanıp.Sincen ilek 1 × YEŞIL %0-5

Akü tipi ProCORE18V...

LED Kapasite

Sürekli ilek 5 × yeşil %80-100

Sürekli ilek 4 × yeşil %60-80

Sürekli ilek 3 × yeşil %40-60

Sürekli ilek 2 × yeşil %20-40

Sürekli ilek 1 × yeşil %5-20

Yanıp.Sincen ilek 1 × yeşil %0-5

Akünün optimum verimle kullanılmasına ilişkin açıklamalar

Akuyu nemden ve sudan koruyun.

Akuyu sadece -20°C ile 50°C arasındaki bir sıcaklıkta saklayın. Örneğin yaz aylarında akuyu otomobil içerisinde bırakmayın.

Akunun havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin.

Şarj işleminden sonra çok kısa süre çalışılabiliyorsa akü ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir.

Tasfiye konusundaki talimat hükümlerine uyun.

Montaj

Elektrikli el aleti üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, uç değişimi vb.) akuyu elektrikli el aletinden çıkarın. Aletin açma/kapama şalterine yanlışlıkla basıldığında yaralanmalar ortaya çıkabilir.

İlave tutamak

Elektrikli aletinizi sadece ilave tutamakla (16) kullanın. ▶ ilave tutamağın her zaman sıkıca sıkıldığından emin olun. Aksi takdirde çalışma sırasında elektrikli el aletinin kontrolünü kaybedebilirsiniz.

İlave tutamağın döndürülmesi (bkz. Resim A)

Güvenli ve yorulmadan çalışma tutuşu sağlamak üzere ilave tutamağı (16) istediğiniz konuma döndürebilirsiniz.

• İlave tutamağın (16) alt tutma parçasını saat yönünün tersine çevirin ve ilave tutamağı (16) istediğiniz pozisyona getirin. Sonra ilave tutamağın alt tutamak parçasını (16) saat yönünde tekrar döndürün. İlave tutamak germe bandının gövdedeki bu amaca yönelik oluğun içinde olduğundan emin olun.

Mandren ve uç seçimi

Darbeli delme ve kırma için, SDS plus mandrende kullanılan SDS plus aletlere ihtiyacınız vardır.

SDS plus olmayan aletler (örn. silindirik saplı matkap uçları) ahşap, metal, seramik ve plastikte darbesiz delme ve

vidalama için kullanılır. Bu aletler için anahtarlı bir mandrene ihtiyacınız vardır.

Not: Anahtarlı mandreni sadece darbesiz delme işletim türünde kullanın.

Mandrenin değiştirilmesi

Anahtarlı mandrenin takılması/sökülmesi

SDS plus bulunmayan aletler ile (örn. silindirik saplı matkap ucu) çalışabilmek için uygun bir mandren monte etmelisiniz (anahtarlı veya anahtarsız mandren).

Anahtarlı mandrenin monte edilmesi (bkz. Resim B)

• SDS plus giriş saplını (20) bir anahtarlı mandrene (19) vidalayın. Anahtarlı mandreni (19) kilitleme vidası (18) ile emniyete alın. Emniyet civatasının sol dişli olmasına dikkat edin.

Anahtarlı mandrenin takılması (bkz. Resim B)

- Giriş saplının takma ucunu temizleyin ve hafifçe yağlayın. - Anahtarlı mandreni, kendiliğinden kilitleme yapıncaya kadar giriş saplını döndürerek uç girişiyle birleştirin. - Anahtarlı mandreni çekerek kilidin tam oturup oturmadığını kontrol edin.

Anahtarlı mandrenin çıkarılması

• Kilitleme kovanını (4) arkaya doğru itin ve anahtarlı mandreni (19) çıkarın.

Uç değiştirme

Tozdan koruma kapağı (3) çalışma esnasında matkap tozunun uç girişine sızmasını büyük ölçüde önler. Ucu takarken tozdan koruma kapağının (3) hasar görmemesine dikkat edin.

Hasar gören tozdan koruma kapağını hemen değiştirin. Yenisini müşteri hizmetlerinden temin etmeniz önerilir.

SDS plus takım değişimi

SDS plus uç takılması (bkz. Resim C)

SDS plus mandren (1) ile ucu herhangi bir ek alet kullanmadan basit ve rahat biçimde değiştirebilirsiniz.

Ucun takma tarafını temizleyin ve hafifçe gresleyin.

• Ucu kendi kendine kilitlenene kadar döndürerek uç girişine (2) yerleştirin.

Aleti çekerek kilitlemeyi kontrol edin.

SDS plus uç ilgili sistem sayesinde rahatça hareket ettirilebilir. Bu nedenle rölantide bir dönüş sapması oluşur. Bu deliğin hassasiyetini etkilemez, çünkü matkap ucu delme sırasında kendi kendini merkezler.

SDS plus uç çıkarılması (bkz. Resim D)

Kilitleme kovanını (4) arkaya doğru itin ve ucu çıkarın.

Anahtarlı mandren uç değiştirme

Ucun takılması (bkz. Resim E)

Not: SDS plus olmayan aletleri darbeli delme veya kırma için kullanmayın! SDS plus olmayan aletler ve mandreniniz, darbeli delme ve kırma işlerinde hasar görür.

Bir anahtarlı mandren (19) takın. -Anahtarlı mandreni (19), alet tekrar yerleştirilene kadar döndürerek açın. Aleti takın.

• Mandren anahtarını (21) anahtarlı mandrenin (19) ilgili deliklerine takın ve ucu her taraftan eşit ölçüde sıkın. Darbe/dönme stopunu (13) "Delme" pozisyonuna çevirin.

Ucun çıkarılması (bkz. Resim F)

Anahtarlı mandrenin (19) kovanını mandren anahtarı (21) ile uç çıkarılabilecek ölçüde saat hareket yönünün tersine çevirin.

Toz ve talaş emme

Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çıkan toz sağlığa zararlı olabilir. Bu tozlara temas etmek veya bu tozları solumak alerjik reaksiyonlara ve/veya kullanıcının veya yakınındaki kişilerin solunum yollarındaki hastalıklara neden olabilir.

Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sahiptir, özellikle de ahşap işleme sanayinde kullanılan katkı maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte.

Asbest içeren malzemeler sadece uzmanlar tarafından işlenmelidir.

Mümkün olduğu kadar işlediğiniz malzemeye uygun bir toz emme tertibatı kullanın. - Çalışma yerinizi iyi bir biçimde havalandırın. - P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanızı tavsiye ederiz. İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun. Çalıştığınız yerde toz birikmemesine dikkat edin. Tozlar kolayca alevlenebilir.

GDE 12 ile toz emme sisteminin bağlanması (bkz. resim G)

Beton ve taş tozlarının süpürülmesi için toz emme tertibatı GDE 12 gerekir.

Bu emme sistemi, ahşap, metal ve plastik tozlarının ve sağlığa zararlı tozların (ör. asbest tozları) emdirilmesine uygun değildir.

İşletim

Çalıştırma

İşletim türünün ayarlanması

Darbe/dönme stopu şalteri (13) ile elektrikli el aletinin çalışma modunu seçerek ayarlayın.

• Çalışma modunu değiştirmek için kilit açma tuşuna (12) basın ve darbe/dönme stopu şalterini (13) duyulur biçimde yerine oturana kadar istediğiniz pozisyona döndürün. Not: İşletim türünü sadece elektrikli el aleti kapalı iken değiştirin! Aksi takdirde elektrikli el aleti hasar görebilir.

Betonda veya taşta darbeli delme pozisyonu

Ahşap, metal, seramik ve plastikte darbesiz delme ve vidalama pozisyonu

Keski pozisyonunu ayarlamak için Vario-Lock pozisyonu

Bu pozisyonda darbe/dönme stopu şalteri (13) yerine oturmaz.

Kırma pozisyonu

Dönme yönünün ayarlanması

Dönme yönü değiştirme şalteri (8) ile elektrikli el aletinin dönme yönünü değiştirebilirsiniz. Ancak açma/kapama şalteri (10) basılı durumda ise bu mümkün değildir.

Dönme yönü değiştirme şalterini (8) sadece elektrikli el aleti dururken kullanın.

Darbeli delme, delme ve kırma için dönme yönünü her zaman sağa dönüş olarak ayarlayın.

Sağa dönüş: Delmek ve vidaları takmak için dönme yönü değiştirme şalterini (8) sonuna kadar sola itin.

Sola dönüş: Vidaları gevşetmek veya çıkarmak için dönme yönü değiştirme şalterini (8) sonuna kadar sağa itin.

Not: Dönme yönü değiştirme şalteri orta konumdaysa, açma/kapama şalteri bloke edilmiştir.

Açma/kapama

Enerjiden tasarruf etmek için elektrikli el aletini sadece kullandığınızda açın.

Elektrikli el aletini açmak için açma/kapama şalterine (10) basın.

Projektör (14), açma/kapama şalteri (10) hafifçe veya tam olarak basılı olduğunda yanar ve elverişsiz aydınlatma koşullarında çalışma alanını aydınlatır.

Elektrikli el aletinin ilk defa çalıştırılması sırasında bir çalışma gecikmesi olabilir, çünkü elektrikli el aletinin elektronik sistemi konfigure edilmelidir.

Düşük sıcaklıklarda elektrikli alet ancak belirli bir süre sonra tam kırma/darbeleme performansına ulaşır.

Elektrikli el aletini kapatmak için açma/kapama şalterini (10) bırakın.

Devir sayısı/darbe sayısı ayarlanması

Çalışmakta olan elektrikli aletin devir sayısını/darbe sayısını açma/kapama şalterine (10) bastığınız ölçüde kademesiz olarak ayarlayabilirsiniz.

Açma/kapama şalterine (10) hafifçe bastırmada düşük devir sayısına/darbe sayısına neden olur. Bastırma kuvveti artınca devir sayısı/darbe sayısı da yükselir.

Keski pozisyonunun değiştirilmesi (Vario-Lock)

Keskiyi 36 konumuna kilitleyebilirsiniz. Böylece optimum çalışma pozisyonuna ayarlayabilirsiniz.

Kırma ucunu uç girişine yerleştirin.

Darbe/dönme stopu şalterini (13) "Vario-Lock" pozisyonuna çevirin. -Ucu istediğiniz keski konumuna çevirin. Darbe/dönme stopu şalterini (13) "Kırma" pozisyonuna çevirin. Uç girişi kilitlenir. - Kırma için dönme yönünü sağa dönüş olarak ayarlayın.

Çalışırken dikkat edilecek hususlar

Delme derinliğinin ayarlanması (bkz. Resim H)

Derinlik mesnedi (17) ile istenen delme derinliği X belirlenebilir.

Derinlik mesnedi ayarı tuşuna (15) basın ve derinlik mesnedini ilave tutamağa (16) takın. Derinlik mesnedi (17) üzerindeki oluklu kısım aşağıya bakmalıdır. - SDS plus ucu nu dayanak noktasına kadar SDS plus uç girişinin (2) içine itin. Aksi takdirde SDS plus aletinin hareketliliği, delme derinliğinin yanlış ayarlanmasına neden olabilir. Derinlik mesnedini, matkap ucu ile derinlik mesnedi ucu arasındaki mesafe istenen delme derinliğine X denk olana kadar dışarı çekilmelidir.

Aşırı yük debriyajı

Uç takılır veya sıkışırsa, mil boynunun tahriki kesilir. Ortaya çıkan kuvvetler nedeniyle elektrikli el aletini her zaman iki elinizle sabit bir konumda tutun. Elektrikli el aleti bloke olursa elektrikli el aletini kapatın ve ucu çıkarın. Uç bloke durumda iken alet açılacak olursa yüksek reaksiyon momentleri ortaya çıkar.

Hızlı kapatma sistemi (KickBack Control) (Geri tepme Kontrolü)

Hızlı kapatma sistemi (KickBack Control) (Geri tepme Kontrolü), elektrikli el aletinin daha iyi kontrol edilmesine ve KickBack Control (Geri tepme Kontrolü) sistemi olmayan elektrikli el aletlerine oranla kullanıcının daha iyi

korunmasına olanak sağlar. Elektrikli el aleti aniden ve beklenmedik biçimde matkap ucu ekseninde dönmeye başladığında elektrikli el aleti kapanır.

• Yeniden işletime alma için açma/kapama (10) şalterini bırakıp, yeniden çalıştırın.

Hızlı kapanma, elektrikli el aletindeki projektörün (14) yanıp sönmesi ile gösterilir.

Titreşim engelleme

Sönümleme elemanı hasar gördüğünde elektrikli el aletini kullanmaya devam etmeyin.

Vidalama uçlarının takılması (bkz. Resim I)

Elektrikli el aletini sadece kapalı durumda somunlara/vidalara yerleştirin. Dönmekte olan uçlar kayabilir.

Vidalama uçlarının kullanılması için SDS plus giriş şaftı olan bir universal tutucu (22) gereklidir.

- Giriş şaftına takma ucunu temizleyin ve hafifçe gresleyin. - Universal tutucuyu, kendi kendine kilitlenene kadar döndürerek uç girişine yerleştirin. - Universal tutucuyu çekerek kilidin tam oturup oturmadığını kontrol edin. - Universal tutucuya bir vidalama ucu oturtun. Sadece vida başına uygun vidalama ucu kullanın. - Universal tutucunun çıkarılması için kilitleme kovanını (4) arkaya doğru itin ve universal tutucuyu (22) uç girişinden çıkarın.

Düşmeyi önleme ekipmanının sabitlenmesi (bkz. Resim J)

Not: Elektrikli el aletini düşmeye karşı emniyete almak için sistem ağırlığına uygun düşmeyi önleme ekipmanı (24) kullanılmalıdır. Düşmeyi önleme ekipmanının izin verilen maksimum uzunluğu 1,8 m'dir. Mutlaka elektrikli el aletinde izin verilen sabitleme aralığı (23) dikkate alın.

Düşmeyi önleme ekipmanı olarak tercihen ankraj tezgahı ile sabitlenen bant düğümü ya da düşmeyi yavaşlatıcı düşmeyi önleme ekipmanı kullanın.

Düşmeyi önleyici ekipmanı (24) sabitlerken daima ekipmanın kullanım kılavuzunu dikkate alın.

Düşmeyi önleme ekipmanının karşı tarafını asla kullanın kendisine değil, her zaman sabit bir yapıya (ör. bina ya da iskele) sabitleyin. Düşmeyi önleme ekipmanı serbest hareket ettirilebilmeli ve sadece sabit bir dayanak noktasına (25) ve elektrikli el aletinde izin verilen sabitleme alanına (23) sabitlenmiş olmalıdır. Sabit dayanak noktasını (25) elektrikli el aleti düşme durumunda, kullanıcıyı sıkıştırmadan veya tehlikeye atmadan serbestçe düşme emniyetine düşecek şekilde seçin.

Düşmeyi önleme ekipmanını elektrikli el aletinde toz emme sistemi takılıyken asla kullanmayın GDE 12.

Bakım ve servis

Bakım ve temizlik

Elektrikli el aleti üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, uç değişimi vb.) aküyü elektrikli el aletinden çıkarın. Aletin açma/kapama şalterine yanlışlıkla basıldığında yaralanmalar ortaya çıkabilir. İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma aralıklarını temiz tutun. Hasar gören tozdan koruma kapağını hemen değiştirin. Yenisini müşteri hizmetlerinden temin etmeniz önerilir.

• Uç girişini (2) her kullanımdan sonra temizleyin.

Müşteri servisi ve uygulama danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Tehlike işaretlerini ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları hakkındaki sorularınızda size memnuniyetle yardımcı olur. Tüm başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarasını mutlaka belirtin.

Türkiye

Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti.

Tersane cd. Zencefil Sok. No:6 Karaköy

Beyoğlu / İstanbul

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Bağrıaçıklar Oto Elektrik

Motorlu Sanayi Çarşısı Doğruer Sk. No:9

Selçuklu/Konya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Akgül Motor Bobinaj San. Ve Tic. Ltd. Şti

Alaaddinbey Mahallesi 637. Sokak No:48/C

Nilüfer / Bursa

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kocasinan / KAYSERİ

Tel.: [phone]

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Canik / Samsun

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti.

10021 Sok. No: 11 AOSB

Çiğli / İzmir

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi ve Ticaret Ltd. Şti.

Karaağaç Mah. Sümerbank Cad. No:18/4

Merkez / Erzincan

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Bosch Sanayi ve Ticaret A.Ş.

Elektrikli El Aletleri

Aydınevler Mah. İnönü Cad. No: 20

Küçükyalı Ofis Park A Blok

34854 Maltepe-İstanbul

116|Polski

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

www.bosch.com.tr

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No:48/29 İskitler

Ulus / Ankara

Tel.: [phone]

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Czum Bobinaj

Kusget San.Sit.A Blok 11Nolu Cd.No:49/A

Sehitkamil/Gaziantep

Tel.: [phone]

Fax:[phone]

E-mail:[e-mail]

Onarim Bobinaj

Raif Pasa Caddesi Cay Mahallesi No:67

iskenderun/HATAY

Tel.: [phone]

E-mail: [e-mail]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

Isleri Bolumu 663 Sk. No:18

Murat Pasa / Antalya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Günsah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San. ve Tic. Ltd. Şti.

Beylikdüzü Sanayi Sit. No: 210

Beylikdüzü / İstanbul

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Sezmen Bobinaj Elektrikli El Aletleri İmalatı San. ve Tic. Ltd. Şti.

Ege İş Merkezi 1201/4 Sok. No: 4/B

Yenişehir / İzmir

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Üstündağ Bobinaj ve Soğutma Sanayi

Nusretiye Mah. Boyacılar Aralığı No: 9

Çorlu / Tekirdağ

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

IŞIKLAR ELEKTRİK BOBİNAJ

Karasoku Mahallesi 28028. Sokak No:20/A

Merkez/ADANA

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Diğer servis adreslerini şurada bulabilirsiniz:

Önerilen Lityum iyon aküler, tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler, kullanıcı tarafından herhangi bir hükme tabi olmaksızın karayollarında taşınabilir. Üçüncü kişilere yollanma durumunda (örneğin hava yolu ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel hükümlere uyulmalıdır. Gönderi paketlenirken bir tehlikeli madde uzmanından yardım alınmalıdır.

Aküleri yalnızca gövdede hasar yoksa gönderin. Açık kontakları kapatın ve aküyü ambalaj içinde hareket etmeyecek şekilde paketleyin. Lütfen olası ek ulusal yönetmelik hükümlerine de uyun.

Tasfiye

Elektrikli el aleti, aküler, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla bir geri dönüşüm merkezine yollanmalıdır.

Elektrikli el aletini ve aküleri/bataryaları evsel çöplerin içine atmayın!

Sadece AB ülkeleri için:

Artık kullanılmayan ve arızalı elektrikli el aletleri veya kullanılmış aküler/piller ayrılarak imha edilmelidir. Belirtilen toplama sistemlerini kullanın.

Atık elektrikli ve elektronik ekipmanlar uygun şekilde imha edilmezse olası tehlikeli maddelerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkileri olabilir.

Aküler/bataryalar:

Lityum iyon:

Lütfen nakliye bölümündeki talimata uyun (Bakınız „Nakliye“, Sayfa 116).
