РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GBH 185LI Professional BOSCH

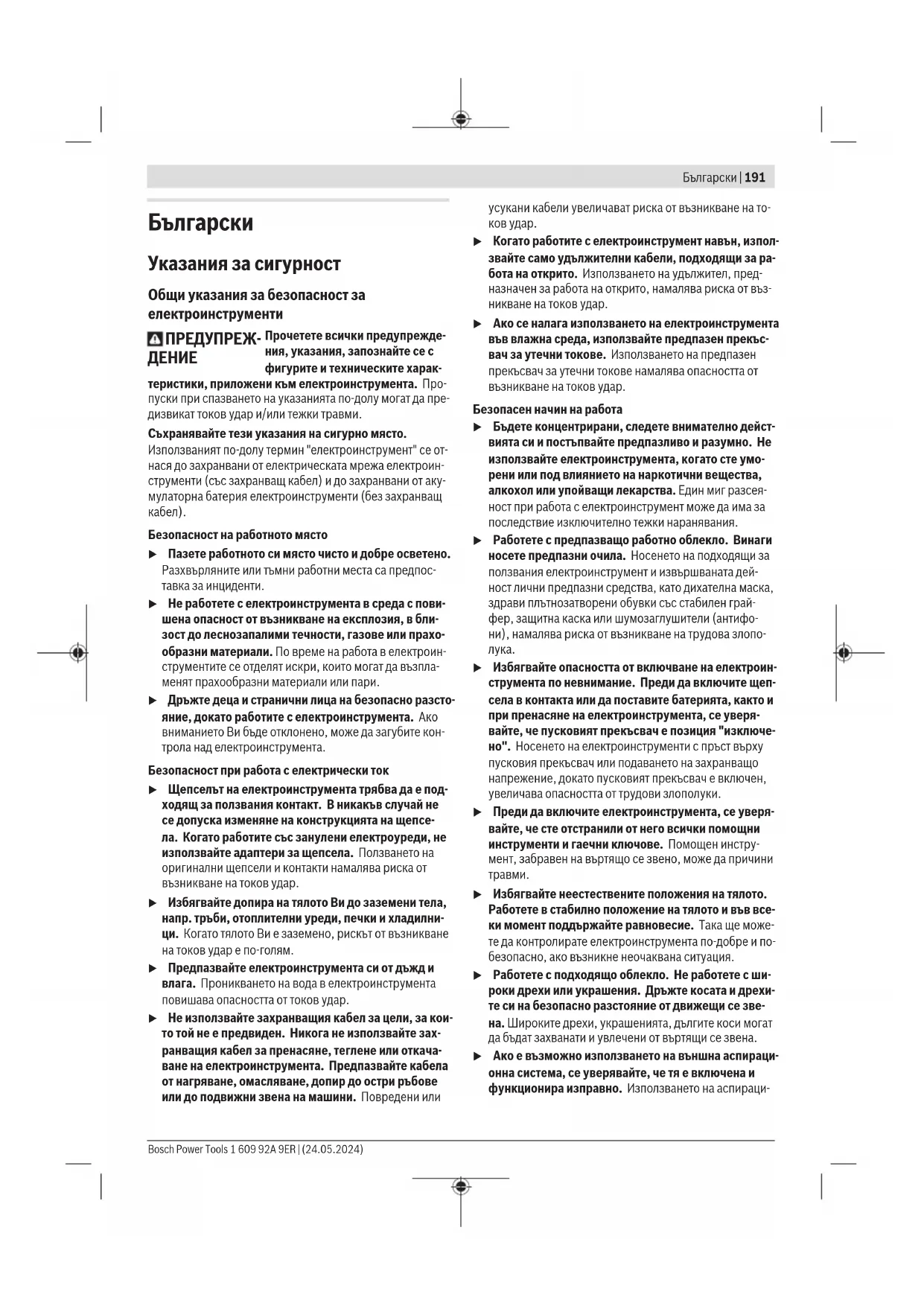

Указания за сигурност Общи указания за безопасност за електроинструменти

Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак- теристики, приложени към електроинструмента. Про- пуски при спазването на указанията по-долу могат да пре- дизвикат токов удар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (беззахранващ

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата и дрехи- те си на безопасно разстояние от движещи се зве- на. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- Bosch Power Tools 1 609 92A 9ER | (24.05.2024)192 | Български онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. u Доброто познаване на електроинструмента вследс- твие на честа работа с него не е повод за намалява- не на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

u Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждай- те батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте добре електроинструментите си и ак- сесоарите им. Проверявайте дали подвижните зве- на функционират безукорно, дали не заклинват, да- ли има счупени или повредени детайли, които нару- шават или изменят функциите на електроинстру- мента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон- тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. u Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролира- не на електроинструмента при възникване на неочак- вана ситуация. Грижливо отношение към акумулаторни електроинструменти u За зареждането на акумулаторните батерии изпол- звайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни уст- ройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на по-

u За захранване на електроинструментите използ- вайте само предвидените за съответния модел аку- мулаторни батерии. Използването на различни аку- мулаторни батерии може да предизвика трудова зло- полука и/или пожар. u Предпазвайте неизползваните акумулаторни бате- рии от контакт с големи или малки метални предме- ти, напр. кламери, монети, ключове, пирони, винто- ве и др.п., тъй като те могат да предизвикат късо съ- единение. Последствията от късото съединение могат да бъдат изгаряния или пожар. u При неправилно използване от акумулаторна бате- рия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви по- падне електролит, изплакнете мястото обилно с во- да. Ако електролит попадне в очите Ви, след неза- бавно обилно изплакване потърсете помощ от ле- кар. Електролитът може да предизвика изгаряния на

u Не използвайте акумулаторна батерия или електро- инструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат наранявания. u Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или темпе- ратури над 130 °C могат да предизвикат експлозии. u Спазвайте всички указания за зареждане на акуму- латорната батерия; не я зареждайте, ако темпера- турата й е извън диапазона, посочен в инструкции- те. Неправилното зареждане или зареждането при температури извън допустимия диапазон могат да ув- редят батерията и увеличават опасността от пожар.

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. u Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизи- ран сервиз. 1 609 92A 9ER | (24.05.2024) Bosch Power ToolsБългарски | 193 Указания за безопасност за чукове Инструкции за безопасност за всякакви дейности u Носете протектори за уши. Излагането на шум може да причини загуба на слуха. u Използвайте спомагателна дръжка(и), ако са доста- вени с инструмента. Загубата на контрол може да причини персонално нараняване. u Когато изпълнявате операция, при която съществу- ва опасност режещият аксесоар или фиксаторът може да засегне скрити под повърхността провод- ници под напрежение, допирайте електроинстру- мента само до електролизираните повърхности на ръкохватките. При контакт на режещия инструмент или фиксатора с проводник под напрежение е въз- можно напрежението да се предаде по металните де- тайли на електроинструмента и това да предизвика то-

Инструкции за безопасност при използване на дълги бургии с ротационни чукове u Винаги стартирайте пробиване при ниски скорости и с върха на бургията в контакт с детайла. При по- високи скорости бургията може да се огъне, ако й се позволи да се върти свободно без контакт с детайла, а това може да доведе до персонално нараняване. u Прилагайте натиск само по права линия към бурги- ята и не натискайте твърде много. Бургиите могат да се огънат, причинявайки счупване или загуба на конт- рол, което води до персонално нараняване. Допълнителни указания за безопасност u Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопрово- ди, или се обърнете към съответното местно снаб- дително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика по- жар и токов удар. Увреждането на газопровод може да доведе до експлозия. Увреждането на водопровод предизвиква значителни материални щети. u Преди да оставите електроинструмента, изчаквай- те въртенето да спре напълно. Впротивен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано премества- не на електроинструмента. u Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е засто- порен по здраво и сигурно, отколкото, ако го държите

u При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Акумулаторната батерия може да се запали или да експлодира. Погрижете се за добро проветряване и при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища. u Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. u Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътреш- но късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прег-

u Използвайте акумулаторната батерия само в продукти на производителя. Само така тя е предпа- зена от опасно за нея претоварване. Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина, огън, мръсотия, вода и овлажняване. Има опасност от експлозия и късо съединение. u Не докосвайте веднага след работа работни инстру- менти или съседни части на корпуса. Те могат да се нагорещят при работа и да причинят изгаряния. u Работният инструмент може да блокира при проби- ване. Следете за сигурна позиция и дръжте здраво електроинструмента с двете ръце. В противен слу- чай може да загубите контрол над електроинструмен-

u Бъдете предпазливи при дейности по разтрошава- не с длетото. Падащите отчупени парчета от материа- ла могат да наранят хората наоколо или Вас самите. u Дръжте здраво електроинструмента при работа с двете ръце и следете за сигурната позиция. С две ръце електроинструментът се води по-сигурно. u Поставката за окачващия клуп(6) и окачващият клуп не служат за обезопасяване при падане. Из- ползвайте поставката за окачващия клуп(6) изключи- телно и само за поставяне на окачващ клуп. u Никога не закрепвайте средството за обезопасява- не срещу падане(24) към поставката за окачващия клуп(6). Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безо- пасност и указанията за работа могат да имат за последствие токов удар, пожар и/ или тежки травми. Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на електроинструмента Електроинструментът е предназначен за ударно пробива- не в бетон, зидария и каменни материали, както и за леко къртене. Той също така е подходящ за безударно проби- ване в дървесни материали, метали, керамични материа- ли и пластмаси. Електроинструменти с електронно регу- лиране и дясна и лява посока на въртене са подходящи също и за завиване/развиване. Bosch Power Tools 1 609 92A 9ER | (24.05.2024)194 | Български Изобразени елементи Номерирането на изобразените компоненти се отнася до изображението на електроинструмента на графичната

(1) SDSplus патронник (2) Гнездо за работен инструмент SDSplus (3) Капаче за предпазване от прах (4) Застопоряваща втулка (5) Система за поглъщане на вибрациите (6) Място за захващане на каишка за окачване (7) Бутон за отключване на акумулаторната батери-

(8) Превключвател за посоката на въртене (9) Ръкохватка (изолирана повърхност за захваща-

(10) Пусков прекъсвач (11) Акумулаторна батерия

(12) Бутон за отключване за прекъсвач удари/спира- не на въртене (13) Превключвател удари/спиране на въртене (14) Работна лампа (15) Бутон за настройка на дълбочинния ограничи-

(16) Спомагателна ръкохватка (изолирана повърх- ност за захващане) (17) Дълбочинен ограничител (18) Обезопасителен винт за патронника със зъбен

(19) Патронник със зъбен венец

(20) Опашка SDSplus за патронник (21) Ключ за патронник (22) Универсален държач със SDSplus поемащ

(23) Област на закрепване средство за обезопасява- не срещу падане върху електроинструмента (24) Средство за обезопасяване срещу падане

(25) Фиксирана анкерна точка средство за обезопа- сяване срещу падане

Тази принадлежност не спада към стандартния обем на доставката.

Тази принадлежност не спада към стандартния обем на доставката и не е част от производствената гама на Bosch за допълнителни принадлежности. Технически данни Акумулаторен перфоратор GBH 185-LI Каталожен номер 3611J240.. Номинално напрежение V= 18 Честота на ударите

0−4675 Номинална скорост на въртене

0−1050 Гнездо за работен инструмент SDSplus Диаметър шийка на вала mm 50 макс. диаметър на отвора – Бетон mm 22 – Стомана mm 13 – Дърво mm 20

kg 2,6 (1,5Ah)−3,7 (12Ah) Дължина mm 296 Височина mm 208 Препоръчителна температура на околната среда при зареждане °C 0...+35 разрешена температура на околната среда при работа

°C –20...+50 препоръчителни акумулаторни батерии

в зависимост от използваната акумулаторна батерия

Ограничена мощност при температури <0 °C.

в комбинация сGDE 12 трябва да се използва акуму- латорна батерия >3,0Ah Стойностите могат да варират според продукта и да зависят от условията на употреба и на околната среда. Допълнител- на информация на www.bosch-professional.com/wac. Информация за излъчван шум и вибрации GBH185-LI GBH185-LI сGDE 12 Стойностите на емисии на шум са установени съгласноENIEC62841-2-6. РавнищетоА на генерирания от електроинструмента шум обикновено е: Равнище на звуковото налягане dB(A)

Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеносттаK са определени съгласноENIEC62841-2-6: Ударно пробиване в бетон:

1,5 – Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходя- щи също така за предварителна оценка на емисиите на вибрации и шум. Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъ- де използван за други дейности, с различни работни инс- трументи или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум мо- же да се различават. Това би могло значително да увели- чи вибрациите и шума през периода на ползване на елек- троинструмента. За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значи- телно да намали емисиите на вибрации и шум през пери- ода на ползване на електроинструмента. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на елект- роинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните

Акумулаторна батерия Bosch продава акумулаторни инструменти и без акумула- торна батерия. Дали в обема на доставката на Вашия електрически инструмент се съдържа акумулаторна бате- рия, можете да научите от опаковката. Зареждане на акумулаторната батерия u Използвайте само посочените в раздела Техничес- ки данни зарядни устройства. Само тези зарядни уст- ройства са подходящи за използваната във Вашия електроинструмент литиево-йонна акумулаторна бате-

Bosch Power Tools 1 609 92A 9ER | (24.05.2024)196 | Български Указание: Литиево-йонните акумулаторни батерии се доставят частично заредени поради международните предписания за транспорт. За да се гарантира пълната мощност на акумулаторната батерия, заредете я напълно преди първата употреба. Поставяне на акумулаторната батерия Вкарайте заредената акумулаторна батерия в гнездото за акумулаторна батерия докато усетите прещракване. Изваждане на акумулаторната батерия За изваждане на акумулаторната батерия натиснете буто- на за освобождаване и издърпайте акумулаторната бате- рия. При това не прилагайте сила. Акумулаторната батерияразполага с 2 степени на засто- поряване, с което се предотвратява изпадането й при на- тискане по невнимание на деблокиращия бутон. Когато акумулаторната батерия е поставена в електроинстру- мента, се придържа в нужната позиция от пружина. Индикатор за акумулаторната батерия Указание: Не всеки тип акумулаторна батерия разполага с индикатор за състоянието на зареждане. Зелените светодиоди на индикатора за акумулаторната батерия показват степента на зареденост на акумулатор- ната батерия. Поради съображения за сигурност провер- ката на степента на зареденост е възможна само когато електроинструментът е в покой. За да видите степента на зареденост на батерията, натис- нете бутона за индикация или . Това е възможно съ- що и при извадена акумулаторна батерия. Ако след натискане на бутона за индикация не свети нито един светодиод, акумулаторната батерия е повредена и трябва да бъде заменена. Акумулаторна батерия модел GBA 18V... Светодиод Капацитет Непрекъснато светене 3× зелено 60–100% Непрекъснато светене 2× зелено 30–60% Непрекъснато светене 1× зелено 5–30% Мигаща светлина 1× зелено 0–5% Акумулаторна батерия модел ProCORE18V... Светодиод Капацитет Непрекъснато светене 5× зелено 80–100% Непрекъснато светене 4× зелено 60–80% Непрекъснато светене 3× зелено 40–60% Непрекъснато светене 2× зелено 20–40% Непрекъснато светене 1× зелено 5–20% Светодиод Капацитет Мигаща светлина 1× зелено 0–5% Указания за оптимална работа с акумулаторната батерия Предпазвайте акумулаторната батерия от влага и вода. Съхранявайте акумулаторната батерия само в темпера- турния диапазон от –20 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на

Периодично почиствайте вентилационните отвори на аку- мулаторната батерия с мека чиста и суха четка. Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена. Спазвайте указанията за бракуване.

u Изваждайте от електроинструмента акумулаторна- та батерия преди всякакви дейности по електроин- струмента (напр. поддръжка, смяна на инструмент и др.). Съществува опасност от нараняване при за- действане на пусковия прекъсвач по невнимание. Допълнителна ръкохватка u Използвайте Вашия електроинструмент само с мон- тирана спомагателна ръкохватка (16). u Внимавайте допълнителната ръкохватка винаги да е добре затегната. В противен случай може да загуби- те контрол над електроинструмента при работа. Завъртане на спомагателна ръкохватка (вж. фиг. A) Можете да завъртите спомагателната ръкохватка (16) до произволна позиция, за да работите в сигурна и удобна

– Завъртете долната част на захвата на спомагателната ръкохватка (16) обратно на часовниковата стрелка и завъртете спомагателната ръкохватка (16) в желаната позиция. След това отново затегнете долната ръкох- ватка на спомагателната ръкохватка (16) по посока на

Внимавайте захващащата лента на спомагателната ръ- кохватка да попадне в предвидения за целта канал в

Избор на патронника и работните инструменти При ударно пробиване и къртене се нуждаете от инстру- менти с опашка SDSplus, които се поставят в патронника SDSplus. За безударно пробиване в дървесни материали, метали, керамични материали и пластмаси, както и при завиване/ развиване се използват инструменти, чиято опашка не е SDSplus (напр. свредла с цилиндрична опашка). За тези инструменти се нуждаете от патронник със зъбен венец. 1 609 92A 9ER | (24.05.2024) Bosch Power ToolsБългарски | 197 Указание: Използвайте патронник със зъбен венец само в режим на работа Пробиване без удар. Смяна на патронника Монтиране/демонтиране на патронника със зъбен

За да можете да работите с инструменти без опашка SDSplus (напр. свредла с цилиндрична опашка), трябва да монтирате подходящ патронник (патронник със зъбен венец, респ. бързозатегателен патронник). Монтиране на патронник със зъбен венец (вж.фиг.B) – Навийте опашката SDSplus(20) в патронник със зъбен венец(19). Застопорете патронника със зъбен венец (19) с винта (18). Внимавайте, осигурителният винт е с лява резба. Поставяне на патронник със зъбен венец (вж.фиг.B) – Почистете края на опашката и го смажете леко. – Вкарайте патронника със зъбен венец с поставена опашка със завъртане в гнездото, докато се захване автоматично. – Уверете се, че патронникът със зъбен венец е захванат здраво, като го издърпате. Демонтиране на патронник със зъбен венец – Преместете застопоряващата втулка (4) назад и изва- дете патронника със зъбен венец (19). Смяна на работния инструмент Противопраховата капачка (3) ограничава силно проник- ването на отделящия се при къртене прах в патронника. При поставяне на инструмента внимавайте да не повре- дите противопраховата капачка (3). u Повредена противопрахова капачка трябва да се замени веднага. Препоръчва се това да бъде извър- шено в оторизиран сервиз за електроинструменти. Смяна на инструмента (SDSplus) Поставяне на работен инструмент SDSplus (вж.фиг.C) С патронник SDSplus(1) можете да заменяте работния инструмент лесно и удобно без използване на спомага- телни инструменти. – Почистете края на опашката на работния инструмент и я смажете леко. – Вкарайте работния инструмент в гнездото за работен инструмент(2) със завъртане, докато се застопори ав- томатично с прещракване. – Уверете се чрез издърпване, че е захванат здраво. Съгласно принципа си на действие работният инструмент SDSplus е свободен. Поради това при въртене на празен ход възниква радиално отклонение. Това обаче не се от- разява на точността на пробиване, тъй като при пробива- не работният инструмент се центрира автоматично. Сваляне на работен инструмент SDSplus (вж. фиг.D) – Дръпнете застопоряващата втулка (4) назад и изваде- те работния инструмент. Смяна на инструмента патронник със зъбен венец Поставяне на работен инструмент (вж.фиг.E) Указание: Не използвайте инструменти без опашка SDSplus за ударно пробиване или къртене! При ударно пробиване и къртене инструменти без опашка SDSplus и патронникът се повреждат. – Поставете патронник със зъбен венец (19). – Чрез завъртане наляво отворете патронника със зъбен венец (19), толкова, че работният инструмент да може да бъде поставен. Вкарайте инструмента. – Вкарайте ключа за патронник (21) в предвидените за целта отвори на патронника (19) и затегнете работния инструмент равномерно, като използвате всички отво-

– Завъртете превключвателя за ударно пробиване/спи- ране на въртенето (13) в позицията пробиване. Сваляне на работен инструмент (вж.фиг.F) – Завъртете втулката на патронника със зъбен венец (19) обратно на часовниковата стрелка с помощта на специализирания ключ (21), докато работният инстру- мент може да бъде изваден. Система за прахоулавяне Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, ми- нерали и метали могат да бъдат опасни за здравето. Кон- тактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обработ- ване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хро- мат, консерванти и др.). Допуска се обработването на съ- държащи азбест материали само от съответно обучени квалифицирани лица. – По възможност използвайте подходяща за обработва- ния материал система за прахоулавяне. – Осигурявайте добро проветряване на работното мяс-

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови разпо- редби, валидни при обработване на съответните материа-

u Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Система за прахоулавяне сGDE 12 (вж.фиг.G) За аспирацията на прах от бетон и каменни материали е необходима прахоуловителната приставкаGDE 12. Тази аспирационна система не е подходяща за прахове от дървесни материали, метали и пластмаси, както и за опасни за здравето прахове (напр.азбест). Bosch Power Tools 1 609 92A 9ER | (24.05.2024)198 | Български Работа с електроинструмента Пускане в експлоатация Избор на режима на работа Изберете режима на работа на електроинструмента с по- мощта на превключвателя ударно пробиване/спиране на въртенето (13). – За смяна на режима на работа натиснете освобожда- ващия бутон (12) и завъртете превключвателя ударно пробиване/спиране на въртенето (13) в желаната по- зиция, докато усетите попадането му в позиция с от- четливо прещракване. Указание: Сменяйте режима на работа само при изклю- чен електроинструмент! В противен случай електроинст- рументът може да бъде повреден. Позиция за ударно пробиване в бетон или каменни материали Позиция за безударно пробиване в дървес- ни материали, метали, керамични материали и пластмаси, както и за завинтване Позиция Vario-Lock за преместване на пози- цията на секач Превключвателят ударно пробиване/спира- не на въртенето(13) не се фиксира в тази

Позиция за къртене Избор на посоката на въртене С помощта на превключвателя (8) можете да сменяте по- соката на въртене на електроинструмента. Това обаче не е възможно при натиснат пусков прекъсвач (10). u Задействайте превключвателя за посоката на въртене(8) само когато електроинструментът е в

При ударно пробиване, пробиване и къртене установя- вайте винаги дясна посока на въртене. Въртене надясно: За пробиване и завиване на винтове натиснете превключвателя за по- соката на въртене(8) до упор наляво. Въртене наляво: За развиване на винтове и гайки натиснете превключвателя за посоката на въртене(8) надясно до упор. Указание: Ако превключвателят за посоката на въртене е в средно положение, пусковият прекъсвач е блокиран. Включване и изключване – За включване на електроинструмента натиснете пус- ковия прекъсвач (10). Работната светлина (14) свети при частично или напълно натиснат пусков прекъсвач (10) и при неблагоприятни светлинни условия подобрява видимостта в зоната на ра-

При първото включване на електроинструмента задейст- ването му може да се забави, тъй като електронното уп- равление трябва да се инициализира. При ниска околна температура електроинструментът дос- тига пълната си мощност/енергия на удара едва след като работи известно време. – За да изключите електроинструмента, отпуснете пус- ковия прекъсвач (10). Регулиране на скоростта на въртене/честотата на

В зависимост от силата на натискане на пусковия прекъс- вач (10) можете безстепенно да регулирате скоростта на въртене/честотата на ударите на работещия електроинст-

Лекият натиск върху пусковия прекъсвач (10) предизвик- ва малка скорост на въртене/ниска честота на ударите. С увеличаване на натиска се увеличава и скоростта на вър- тене, респ. честотата на ударите. Промяна на позицията на секача (Vario-Lock) Можете да застопорите секача в 36 различни позиции. По този начин можете винаги да работите в оптималната работна позиция. – Поставете в патронника секач. – Завъртете превключвателя за спиране на въртенето (13) в позиция „Vario-Lock“. – Завъртете патронника в желаната позиция. – Завъртете превключвателя ударно пробиване/спира- не на въртенето (13) в позицията "Къртене". Така пат- ронникът се блокира в текущата позиция. – При къртене установете дясна посока на въртене. Указания за работа Настройване на дълбочината на пробиване (вж. фиг.

С дълбочинния ограничител (17) може предварително да се настрои желаната дълбочина на пробиване X. – Натиснете бутона за дълбочинния ограничител (15) и поставете ограничителя в гнездото в спомагателната ръкохватка (16). Награпената повърхност на дълбочинния ограничител (17) трябва да е обърната надолу. – Вкарайте работния инструмент с опашка SDSplus до упор в гнездото за работен инструмент SDSplus(2). В противен случай поради подвижността на работния инструмент SDSplus е възможно дълбочината на про- биване да бъде настроена неправилно. – Издърпайте дълбочинния ограничител толкова, че раз- стоянието по направление на оста между върха на свредлото и на дълбочинния ограничител да е равно на желаната дълбочина на пробивания отвор X. Предпазен съединител u Ако работният инструмент се заклини, задвижване- то към вала на електроинструмента се прекъсва. 1 609 92A 9ER | (24.05.2024) Bosch Power ToolsБългарски | 199 Поради възникващите при това сили на реакцията дръжте електроинструмента винаги здраво с двете ръце и заемайте стабилно положение на тялото. u Ако работният инструмент се заклини, изключете електроинструмента и освободете работния инст- румент. При включване с блокиран работен инстру- мент възникват големи реакционни моменти. Бързо изключване (KickBack Control) Системата за бързо изключване (KickBack Control) осигурява по-добър контрол над електроинструмента и така повишава сигур- ността на оператора в сравнение с електро- инструменти без KickBack Control. При вне- запно и непредвидено завъртане на електроинструмента около оста на свредлото електроинструментът се изключ- ва автоматично. – За повторно включване отпуснете пусковия прекъс- вач (10) и отново го натиснете. Режимът на бързо зареждане се указва чрез мигане на работната лампа (14) на електроинструмента. Система за поглъщане на вибрациите Интегрираното потискане на вибра- циите намалява възникващите виб-

u Ако демпфиращият елемент е повреден, не про- дължавайте да използвате електроинструмента. Поставяне на глави на винтовете (вж. фиг. I) u Поставяйте електроинструмента на главата на вин- та/гайката само когато е изключен. Въртящият се работен инструмент може да се изметне. За използване на винтовертни битове се нуждаете от уни- версален държач(22) с опашка SDS plus. – Почистете края на опашката и го смажете леко. – Вкарайте универсалното гнездо в патронника със за- въртане, докато бъде захванато автоматично. – Уверете се, че гнездото е захванато правилно, като опитате да го издърпате. – Поставете винтовертен бит в универсалното гнездо. Използвайте само битове, подходящи за главите на

– За демонтиране на универсалното гнездо (4) премес- тете застопоряващата втулка назад и извадете гнездо- то (22) от патронника. Закрепване на средство за обезопасяване срещу падане (вж. фиг.J) Указание: За обезопасяване на електроинструмента сре- щу падане трябва да се използва подходящо за системно- то тегло средство за обезопасяване срещу падане(24). Максимално допустимата дължина на средството за обе- зопасяване срещу падане възлиза на1,8m. Непременно съблюдавайте допустимия диапазон на закрепване(23) върху електроинструмента. Използвайте като средство за обезопасяване срещу па- дане за предпочитане закрепен с глух възел клуп или средство за обезопасяване срещу падане с амортисьор. При закрепване на средството за обезопасяване срещу падане(24) непременно използвайте неговото ръковод- ство за обслужване. u Закрепвайте насрещната страна на средството за обезопасяване срещу падане задължително за ста- билна структура (напр. сграда или скеле) и никога за самия потребител. Средството за обезопасяване срещу падане трябва да е свободно достъпно и може да се закрепва са- мо върху фиксирана анкерна точка (25) и в допус- тимата област на закрепване (23) върху електроин-

Изберете фиксираната анкерна точка (25) така, че електроинструментът в случай на падане да може свободно да падне в обезопасяването за падане без да се омотае около потребителя или да го заст-

Никога не използвайте средството за обезопасява- не срещу падане върху електроинструмента с мон- тирано прахоизсмукване GDE 12. Поддържане и сервиз Поддържане и почистване u Изваждайте от електроинструмента акумулаторна- та батерия преди всякакви дейности по електроин- струмента (напр. поддръжка, смяна на инструмент и др.). Съществува опасност от нараняване при за- действане на пусковия прекъсвач по невнимание. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му отвори чисти. u Повредена противопрахова капачка трябва да се замени веднага. Препоръчва се това да бъде извър- шено в оторизиран сервиз за електроинструменти. – Почиствайте патронника (2) след всяко ползване. Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

Robert Bosch SRL Service scule electrice Bosch Power Tools 1 609 92A 9ER | (24.05.2024)200 | Македонски Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti, România Тел.: +359(0)700 13 667 (Български) Факс: +40 212 331 313 Email: BoschServiceCenterBG@ro.bosch.com www.bosch-pt.com/bg/bg/ Други сервизни адреси ще откриете на: www.bosch-pt.com/serviceaddresses Транспортиране Препоръчителните литиево-йонни акумулаторни батерии трябва да изпълняват изисквания за транспортиране на опасни товари. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни разрешителни. При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специ- ални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консулти- райте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписа-

Електроинструментите, акумулаторните ба- терии и допълнителните приспособления трябва да бъдат предавани за оползотворя- ване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти и аку- мулаторни или обикновени батерии при би- товите отпадъци! Само за страни отЕС: Негодните за употреба електроинструменти и дефектните или изразходвани акумулаторни/обикновени батерии трябва да се изхвърлят разделно. Използвайте предвиде- ните системи за събиране. При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества могат да окажат вредни влияния върху околна- та среда и човешкото здраве. Акумулаторни или обикновени батерии: Литиево-йонни: Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница200).

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: * Акумулаторен перфоратор с прахоуловителн ата приставка Каталожен номер
