Produkttype	Trådløst slagboremaskine (hammer)
Mærke	Bosch
Model	GBH 185LI Professional
Nominel spænding	18 V
Værktøjsholder	SDS plus
Slagfrekvens	0–4675 min⁻¹
Nominel hastighed (højre rotation)	0–1050 omdr./min
Nominel hastighed (venstre rotation)	0–1050 omdr./min
Maks. borediameter (beton)	22 mm
Maks. borediameter (stål)	13 mm
Maks. borediameter (træ)	20 mm
Vægt	2,6–3,7 kg (afhænger af batteri)
Længde	296 mm
Højde	208 mm
Opladningstemperatur	0 °C til +35 °C
Drifts-/opbevaringstemperatur	−20 °C til +50 °C
Anbefalede batterier	GBA 18V..., ProCORE18V...
Anbefalede opladere	GAL 18..., GAX 18..., GAL 36...
Lydtryksniveau	93 dB(A) (uden GDE 12)
Lydeffektniveau	101 dB(A) (uden GDE 12)
Vibration (boring i beton)	14,0 m/s² (K=1,5 m/s²)
Vibration (mejsling)	9,4 m/s² (K=1,5 m/s²)
Funktioner	Slagboring, boring uden slag, mejsling, skruning
Sikkerhed	KickBack Control, sikkerhedskobling, vibrationsdæmpning
Belysning	Integreret LED

Ofte stillede spørgsmål - GBH 185LI Professional BOSCH

Hvordan ændrer jeg driftstilstanden?

For at skifte tilstand skal du trykke på udløserknappen (12) og dreje vælgeren (13) til den ønskede position (boring, boring uden slag, mejsling, Vario-Lock). Skift kun tilstand, når værktøjet er stoppet.

Hvordan installeres og fjernes batteriet?

Indsæt batteriet (11) i rummet, indtil det klikker på plads. For at fjerne det skal du trykke på udløserknappen (7) og trække batteriet ud. Batteriet har en dobbelt sikkerhedslås.

Hvordan justeres boredybden?

Tryk på dybdeanslagsjusteringsknappen (15), indsæt anslaget (17) i ekstrahåndtaget (16) med rillerne nedad, og placer det derefter i den ønskede dybde X.

Hvad gør jeg, hvis værktøjet sætter sig fast?

Sikkerhedskoblingen afbryder spindeldrevet, hvis tilbehøret sætter sig fast. Sluk for værktøjet, fjern det blokerede tilbehør, og tænd det derefter igen. KickBack Control stopper straks værktøjet ved pludselig rotation.

Hvordan fastgøres faldsikringen?

Brug en passende faldsikring (24) (maks. længde 1,8 m). Fastgør den i fastgørelsesområdet (23) på værktøjet og den anden ende til et fast ankerpunkt (25). Må aldrig fastgøres til tøj eller håndled.

Kan jeg bruge bor uden SDS plus-skaft?

Ja, til bor med cylindrisk skaft skal du montere en nøgleboremaskinechuck (19) eller en automatisk borepatron med SDS plus-adapter (20). Brug kun disse tilbehør i boring uden slag-tilstand.

Hvordan vedligeholdes støvbeskyttelseshætten?

Rengør støvbeskyttelseshætten (3) efter hver brug. Hvis den er beskadiget, skal den straks udskiftes. Få udskiftningen udført på et servicecenter.

Hvad er KickBack Control-enheden?

KickBack Control stopper automatisk elværktøjet, hvis det pludselig begynder at rotere omkring boraksen, hvilket forbedrer kontrollen og sikkerheden. Stop signaleres ved, at LED'en (14) blinker.

Hvordan justeres ekstrahåndtaget?

Drej ekstrahåndtaget (16) mod uret for at løsne det, indstil det i den ønskede position, og stram det derefter ved at dreje med uret. Sørg for, at kraven sidder korrekt i husets rille.

Hvilke opladere er kompatible med GBH 185LI?

De anbefalede opladere er Bosch-modellerne GAL 18..., GAX 18... og GAL 36.... Brug kun disse opladere til opladning af lithium-ion-batterier.

BRUGSANVISNING GBH 185LI Professional BOSCH

Sikkerhedsinstrukser

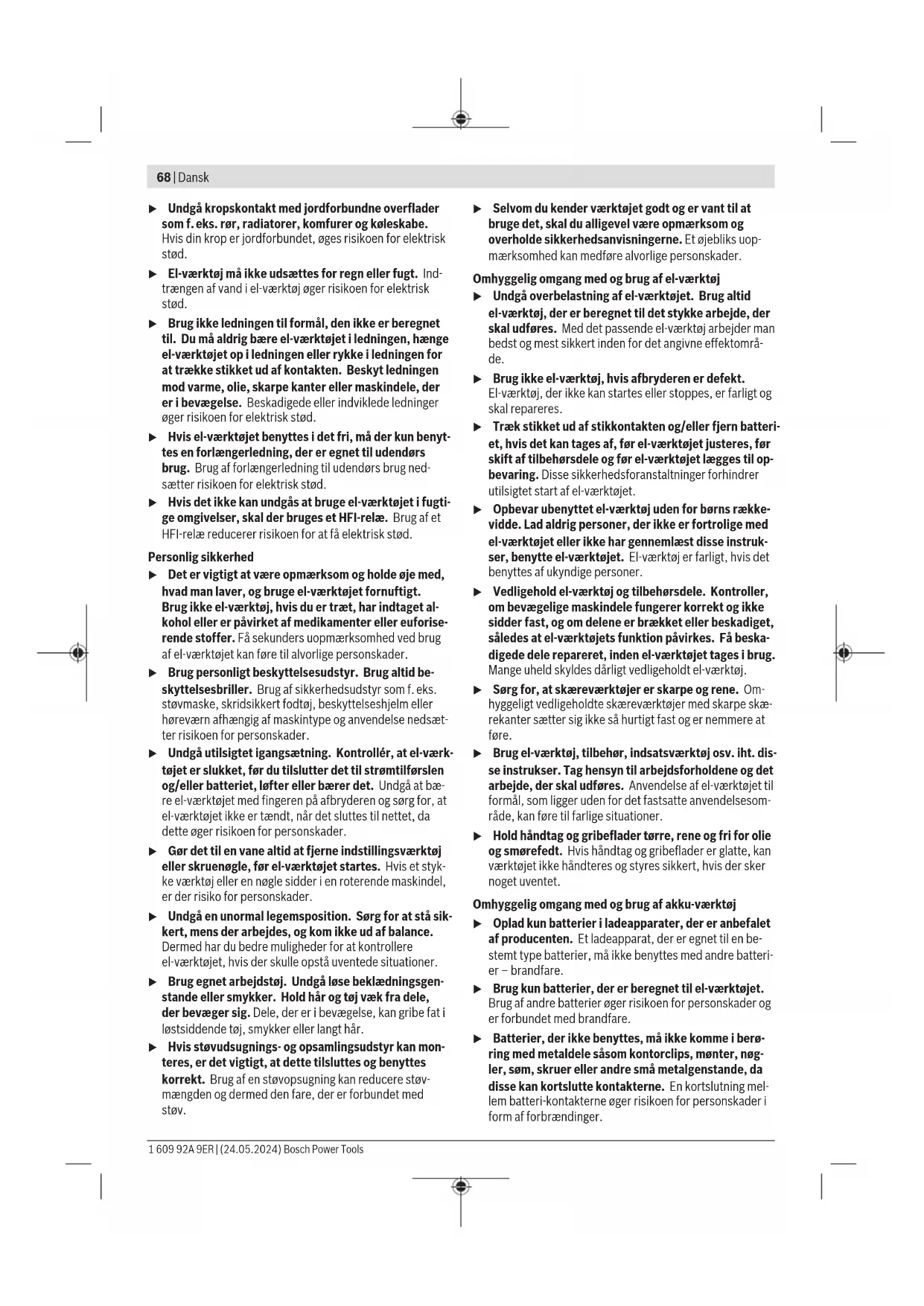

Generelle sikkerhedsanvisninger for el-værktøj

ADVARSEL

Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Betegnelsen "el-værktøj" i advarslerne refererer til dit (ledningsforbundne) el-værktøj tilsluttet lysnettet eller til batteridrevet (ledningsfrit) el-værktøj.

Sikkerhed på arbejdspladsen

Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker. Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj.

Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.

Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød.

Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el-værktøjet fornuftigt. Brug det ikke, hvis du er træt, har indtaget alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Et øjebliks uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.

Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. Undgå utilsigtet igangsætning. Kontroller, at el-værktøjet er slukket, før du tilslutter det til strømforsyningen og/eller batteriet, eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen, og sørg for, at el-værktøjet er slukket, når det sluttes til nettet, da dette øger risikoen for personskader. Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet startes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. Undgå en unormal kropsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.

Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

Omhyggelig omgang med og brug af el-værktøj

Undgå overbelastning af el-værktøj. Brug altid el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. Brug ikke el-værktøj, hvis afbryderen er defekt. El-værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres. Træk stikket ud af stikkontakten og/eller fjern batteriet, hvis det kan tages af, før el-værktøjet justeres, før skift af tilbehørsdele, og før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer. Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el-værktøj. Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer. Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.

Omhyggelig omgang med og brug af akku-værktøj

Oplad kun batterier i ladeapparater, der er anbefalet af producenten. Et ladeapparat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier - brandfare. Brug kun batterier, der er beregnet til el-værktøjet. Brug af andre batterier øger risikoen for personskader og er forbundet med brandfare. Batterier, der ikke benyttes, må ikke komme i berøring med metaldele såsom kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteri-kontakterne øger risikoen for personskader i form af forbrændinger.

Hvis batteriet anvendes forkert, kan der slippe væske ud af batteriet - undgå kontakt. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Batterivæske kan give hudirritation eller forbrændinger. - Brug/DD: Beteiligung der Gesellschaft, die sichere Aktienkarten, die zu der Gesellschaft erfasst werden, als sie beziehungsweise erfasst werden. Batterier eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130°C kan medføre eksplosion. Følg alle instruktioner for opladning. Batteriet må ikke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan medføre skader på batteriet og forøge brandfaren.

Service

Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. Beskadigede batterier må aldrig repareres. Reparation af batterier må kun udføres af producenten eller autoriserede reparatører.

Sikkerhedsforskrifter for hamre

Sikkerhedsforskrifter for alle arbejdsopgaver

Brug høreværn. Udsættelse for støj kan forårsage høreskade. Brug ekstrahåndtaget/ekstrahåndtagene, som følger med værktøjet. Hvis du mister kontrollen, kan der ske personskade. Hold fast om el-værktøjets isolerede gribeflader, når du udfører arbejde, hvor skæretilbehøret eller befæstelseselementet kan komme i kontakt med skjulte kabler. Hvis skæretilbehøret eller befæstelseselementet kommer i kontakt med en "strømførende" ledning, kan blottede metaldele på el-værktøjet blive "strømførende", og der er risiko for elektrisk stød for brugeren.

Sikkerhedsforskrifter ved brug af lange bor med borehamre

Start altid med at bore ved en lav hastighed og med borets spids i kontakt med arbejdsemnet. Ved højere hastigheder har boret en tendens til at bøje, hvis det får lov til at rotere frit, hvilket kan medføre personskade. Udfør kun tryk i direkte linje med boret, og tryk ikke for hårdt. Bor kan bøje og derved knække, hvilket kan medføre tab af kontrol og personskade.

Ekstra sikkerhedsforskrifter

Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadigelse af en vandledning kan føre til materiel skade.

Vent, til el-værktøjet står helt stille, før du lægger det fra dig. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet. Fastgør emnet. Et emne holdes bedre fast med spænde-anordninger eller skruestik end med hånden. ▸ Beskadiges akkuen, eller bruges den forkert, kan der sive dampe ud. Akkuen kan antændes eller eksplodere. Tilfør frisk luft, og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene. Åbn ikke akkuen. Fare for kortslutning. ▸ Akkuen kan blive beskadiget af spidse genstande som f.eks. søm eller skruetrækkere eller ydre kraftpåvirkning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes. - Brug kun akkuen i produkter fra producenten. Kun på denne måde beskyttes batteriet mod farlig overbelastning.

Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, snavs, vand og fugtighed). Der er risiko for eksplosion og kortslutning.

Berør aldrig indsatsværktøjerne eller de tilstødende dele af huset lige efter drift. Delene kan være meget varme og forårsage forbrændinger. - Indsatsværktøjet kan blokere ved boring. Sørg for, at du står sikkert, og hold godt fat om el-værktøjet med begge hænder under arbejdet. Ellers kan du miste kontrollen over el-værktøjet. Vær forsigtig, når du udfører nedbrydningsarbejde med mejslen. Nedfaldende dele kan forårsage skader på personer i nærheden eller på dig selv. Hold godt fat om el-værktøjet med begge hænder under arbejdet, og sørg for, at du står sikkert. El-værktøjet føres mere sikkert med to hænder. Holderen til ophængslækken (6) og ophængslækken er/DDeknckt som nedfaldssikring. Brug udelukkende holderen til ophængslækken (6) til montering af ophængslækken. Fastgør aldrig faldsikringen (24) på holderen til ophængslækken (6).

Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.

Beregnet anvendelse

El-værktøjet er beregnet til at hammerbore i beton, tegl og sten samt til let mejselarbejde. Det er også velegnet til boring uden slagfunktion i træ, metal, keramik og kunststof. El-værktøj med elektronisk regulering og højre-/venstreløb er også egnet til skruearbejde.

70 | Dansk

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

(1) SDS plus-borepatron (2) Værktøjsholder SDS plus (3) Støvbeskyttelseskappe (4) Låsekappe (5) Vibrationsdæmpning (6) Holder til ophængslække (7) Akku-oplåsningsknap (8) Retningsomskifter (9) Håndgreb (isoleret grebsflade) (10) Tænd/sluk-knap (11) Akku (12) Oplåsningsknap til slag-/drejestop-afbryder (13) Slag-/drejestop-afbryder

(14) Arbejdslys (15) Knap til dybdeanslagsindstilling (16) Ekstrahandtag (isoleret grebsflade) (17) Dybdeanslag (18) Låseskrue til tandkransborepatron (19) Tandkransborepatron (20) SDS plus-holdskaft til borepatron (21) Nøgle til borepatron (22) Universalholder med SDS plus-holdskaft (23) Fastgørelsesområde til faldsikring på el-værktøjet (24) Faldsikring (25) Fast anslagspunkt til faldsikring

a) Dette tilbehør medfølger ikke som standard. b) Dette tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i standardleverancen og i Bosch tilbehørsprogrammet.

Tekniske data

Akku-borehammer GBH 185-LI

Varenummer		3611 J240..
Nominel spænding V= 18
Slagtal(A)	slag/min 0-4675
Nomineelt omdrejningstal(A)
-Højrelæb o/min 0-1050
-Venstrelæb o/min 0-1050
Værktøjholder SDS plus
Diameter spindelhals mm 50
Maks. bor-Ø
-Beton mm 22
-Stål mm 13
-Træ mm 20
Vægt(B)	kg 2,6 (1,5 Ah)-3,7 (12 Ah)
Laengde mm 296
Højde mm 208
Anbefalet omgivelsestemperatur ved opladning °C	0...+35
Tilladt omgivelsestemperatur ved drift(C) og ved opbevaring	°C	-20...+50
Anbefale dakker(D)		GBA 18V...
		ProCORE 18V...
Anbefale ladere		GAL 18...
		GAX 18...
		GAL 36...

A) Målt ved 20-25°C med akku GBA 18V 4.0Ah. B) afhængigt af den anvendte akku C) Begrænset ydelse ved temperaturer < 0°C. D) sammen med GDE 12 skal der anvendes en akku > 3,0 Ah

Værdierne kan variere afhængigt af produktet samt anvendelses- og miljøbetingelserne. Du kan finde flere oplysninger under www.bosch-professional.com/wac.

Støj-/vibrationsinformation

	GBH 185-LI GBH 185-Li med GDE 12
Støjemissionsværddier fundet iht. EN IEC 62841-2-6.
El-værktøjets A-vægtede stojniveau udgør typisk:
Lydtrykniveau dB(A)	93 94
Lydeffektniveau dB(A)	101 102
Usikkerhed K dB	3
Brug hørevern!
Vibrationser samlet værdi \( a_h \) (vektorsum af tre retninger) og usikkerhed K fundet iht. EN IEC 62841-2-6:
Hammerboring i beton:
\( a_h \)	m/s214,0 13,3
K m/s	21,5 1,5
Mejsling:
\( a_h \)	m/s29,4 -
K m/s	21,5 -

Det svingningsniveau og støjemissionsniveau, der fremgår af anvisningerne, er målt iht. en standardiseret måleværdi og kan anvendes til sammenligning af el-værktøj med hinanden. De er også egnet til en foreløbig vurdering af svingnings- og støjemissionen.

Det angivne svingnings- og støjemissionsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingnings- og støjemissionsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingnings- og støjemissionen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingnings- og støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingnings- og støjemissionsniveauet i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

Akku

Bosch sælger også akku-værktøj uden akku. Om der følger en akku med din leverance fremgår af emballagen.

Opladning af akku

▶ Brug kun de ladeaggregater, der fremgår af de tekniske data. Kun disse ladeaggregater er afstemt i forhold til den Li-ion-akku, der bruges på dit el-værktøj.

Bemærk! Lithium-ion-akkuer udleveres delvist opladet på grund af internationale transportforskrifter. For at sikre, at

akkuen fungerer 100%, skal du oplade akkuen helt i opladeren før første ibrugtagning.

Isætning af akku

Skub den opladede akku ind i akkuholderen, så den går hørbart i indgreb.

Udtagning af akku

Akkuen tages ud ved at trykke på akku-udløserknappen og trække akkuen ud af el-værktøjet. Undgå brug af vold.

Akkuen har to låsetrin, der forhindrer, at den falder ud, hvis du skulle komme til at trykke på akku-udløserknappen ved et uheld. Så længe akkuen sidder i el-værktøjet, holdes den i position af en fjeder.

Akku-ladetilstandsindikator

Bemærk! Ikke alle akku-typer er udstyret med ladetilstandsindikator.

De grønne lysdioder på akku-ladetilstandsindikatoren viser akkuens ladetilstand. Af sikkerhedsgrunde er det kun muligt at forespørge om ladetilstanden, når el-værktøjet er standset.

Tryk på tasten til ladetilstandsindikatoren for at få vist ladetilstanden. Dette er også muligt, når akkuen er taget ud.

Hvis ingen lysdioder lyser efter tryk på tasten til ladetilstandsindikatoren, er akkuen defekt og skal udskiftes.

Akku-type GBA 18V...

LED Kapacitet

Konstant lys 3 × grøn 60-100 %

Konstant lys 2 × grøn 30-60 %

Konstant lys 1 × grøn 5-30 %

Blinkende lys 1 × grøn 0-5 %

Akku-type ProCORE18V...

LED-kapacitet

Konstant lys 5 × grøn 80-100 %
Konstant lys 4 × grøn 60-80 %
Konstant lys 3 × grøn 40-60 %
Konstant lys 2 × grøn 20-40 %
Konstant lys 1 × grøn 5-20 %
Blinkende lys 1 × grøn 0-5 %

Henvisninger til optimal håndtering af akkuen

Beskyt akkuen mod fugtighed og vand.

Opbevar kun akkuen i et temperaturområde fra -20 °C til 50 °C. Opbevar ikke akkuen i bilen f.eks. om sommeren. Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel.

Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes. Læs og overhold henvisningerne mht. bortskaffelse.

Montering

• Tag akkuen ud af el-værktøjet, før du udfører et arbejde på det (f.eks. vedligeholdelse, værktøjsskift, etc.). Utilsigtet aktivering af tænd/sluk-knappen er forbundet med kvæstelsesfare.

Ekstrahåndtag

Brug kun dit el-værktøj med ekstrahåndtaget (16). Sørg for, at ekstrahåndtaget altid er spændt godt fast. Ellers kan du miste kontrollen over el-værktøjet under arbejdet.

Drejning af ekstrahåndtag (se billede A)

Du kan dreje ekstrahåndtaget (16) efter behov for at opnå en sikker og mindre trættende arbejdsstilling.

Drej det nederste grebsstykke på ekstrahåndtaget (16) mod uret, og drej ekstrahåndtaget (16) i den ønskede position. Spænd herefter det nederste grebsstykke på ekstrahåndtaget (16) fast igen ved at dreje det med uret. Sørg for, at ekstrahåndtagets spændebånd sidder i den dertil beregnede rille på huset.

Valg af borepatron og værktøj

Til hammerboring og mejsling skal du bruge SDS plus-værktøj, der indsættes i SDS plus-borepatronen.

Til boring uden slag i træ, metal, keramik og plast samt til skruning anvendes værktøj uden SDS plus (f.eks. bor med cylindrisk skaft). Til sådant værktøj skal der bruges en tandkransborepatron.

Bemærk! Brug kun tandkransborepatronen i driftstilstanden Boring uden slag.

Skift af borepatron

Isætning/udtagning af tandkransborepatron

For at kunne arbejde med værktøj uden SDS plus (f.eks. bor med cylindrisk skaft) skal du montere en egnet borepatron (tandkransborepatron eller selvspændende borepatron).

Montering af tandkransborepatron (se billede B)

-Skru SDS plus-holdskaftet (20) ind i tandkransborepatronen (19). Sørg for at sikre tandkransborepatronen (19) med sikringsskruen (18). Vær opmærksom på, at sikringsskruen har venstregevind.

Isætning af tandkransborepatron (se billede B)

Rengør holdeskaftets indstiksende, og smør den med en smule fedt. - Sæt tandkransborepatronen med holdeskaftet drejende ind i værktøjsholderen, til den fastlåses af sig selv. - Kontroller, at tandkransborepatronen sidder rigtigt fast ved at trække i den.

Udtagning af tandkransborepatron

• Skub låsekappen (4) bagud, og tag tandkransborepatronen (19) af.

Værktøjsskift

Støvbeskyttelseskappen (3) forhindrer i stort omfang, at borestøv trænger ind i værktøjsholderen under brug. Når værktøjet sættes i, skal man være opmærksom på, at støvbeskyttelseskappen (3) ikke beskadiges.

En beskadiget støvbeskyttelseskappe skal straks udskiftes. Det anbefales at lade en kundeservice udføre arbejdet.

Værktøjsskift SDS plus

Isætning af SDS plus-indsatsværktøj (se billede C)

Med SDS plus-borepatronen (1) kan du skifte indsatsværktøj nemt og bekvemt uden brug af andre værktøjer.

Rengør indsatsværktøjets indstiksende, og smør den med en smule fedt. - Isæt indsatsværktøjet i værktøjsholderen (2) med en drejebevægelse, til det automatisk låses. - Kontroller, at den er låst, ved at trække i værktøjet.

SDS plus-indsatsværktøjet er systembetinget frit bevægeligt. Derved opstår der en rundløbsafvigelse ved tomgang. Dette har ingen indvirkning på borehullernes nøjagtighed, da boret centreres automatisk ved boring.

Udtagning af SDS plus-indsatsværktøj (se billede D)

• Skub låsekappen (4) tilbage, og tag indsatsværktøjet ud.

Udskiftning af værktøj: tandkransborepatron. Isætning af indsatsværktøj (se billede E)

Bemærk! Brug ikke værktøj uden SDS plus til hammerboring eller mejsling! Værktøj uden SDS plus og dets borepatron beskadiges under hammerboring og mejsling.

• Isæt tandkransborepatronen (19).
• Åbn tandkransborepatronen (19) ved at dreje, indtil værktøjet kan sættes i. Isæt værktøjet.
• Sæt borepatronnøglen (21) i de pågældende borehuller på tandkransborepatronen (19), og spænd værktøjet ensartet fast. Drej slag-/drejestop-afbryderen (13) til positionen "Boring".

Udtagning af indsatsværktøj (se billede F)

Drej kappen på tandkransborepatronen (19) til venstre med den medfølgende borepatronnøgle (21), indtil indsatsværktøjet kan tages ud.

Støv-/spånudugning

Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen.

Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

• Brug helst en støvopsugning, der egner sig til materialet.
• Sørg for god udluftning af arbejdspladsen. Det anbefales at bære åndedrætsværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.

Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.

Støvudsugning med GDE 12 (se billede G)

Til udsugning af beton- og stenstøv skal du bruge udsugningsanordningen GDE 12.

Dette udsugningssystem er ikke egnet til støv fra træ, metal og plast samt sundhedsfarligt støv (f.eks. asbest).

Brug

Ibrugtagning

Indstilling af drifttype

Vælg driftstypen til el-værktøjet med slag-/drejestop-afbryderen (13).

• For at skifte driftstype skal du trykke på udløserknappen (12) og dreje slag-/drejestop-afbryderen (13) i den ønskede position, indtil den går hørbart i indgreb.

Henvisning: Du må kun ændre driftstype, når el-værktøjet er slukket! Ellers kan el-værktøjet blive beskadiget.

Position til hammerboring i beton eller sten

Position til boring uden slag i træ, metal, keramik og plast samt til skruning

Positionen Vario-Lock til indstilling af mejsel-position

I denne position går slag-/drejestopafbryderen (13) ikke i indgreb.

Position til mejsling

Indstil drejeretning

Med retningsomskifteren (8) kan du ændre el-værktøjets rotationsretning. Ved nedtrykket sluk-kontakt (10) er dette imidlertid ikke muligt.

Aktiver kun drejeretningsomskifteren (8) når el-værktøjet står stille.

Venstreløb: Til løsning og udskruning af skruer og møtrikker skal du trykke retningsomskifteren (8) helt mod højre.

Bemærk! Hvis retningsomskifteren står i midterstilling, er tænd/sluk-knappen låst.

Tænd/sluk

• El-værktøjet tændes ved at trykke på tænd/sluk-knappen (10).

Arbejdslyset (14) lyser, når tænd/sluk-kontakten (10) er trykket let eller helt ned, så arbejdsområdet kan oplyses under dårlige lysforhold.

Første gang el-værktøjet startes, kan der forekomme en forsinkelse, da el-værktøjets elektronik først skal konfigureres.

Ved lave temperaturer når el-værktøjet først efter et vist stykke tid op på den fulde hammerydelse/slagydelse.

• El-værktøjet slukkes ved at slippe tænd/sluk-knappen (10) igen.

Indstilling af omdrejningstal/slagtal

Du kan regulere omdrejningstallet/slagtallet på det tændte el-værktøj trinløst, afhængigt af hvor langt du trykker tænd/sluk-knappen (10) ind.

Hvis du trykker let på tænd/sluk-knappen (10), er omdrejningstallet lavt. Med tiltagende tryk øges omdrejningstallet/slagtallet.

Ændring af mejselstilling (Vario-Lock)

Du kan låse mejselen i 36 stillinger. Derved kan du hver gang indtage den optimale arbejdsstilling.

• Indsæt mejselen i værktøjsholderen. Drej slag-/drejestop-afbryderen (13) til positionen "Vario-Lock". Drej indsatsværktøjet til den ønskede mejselstilling. Drej slag-/drejestop-afbryderen (13) til positionen "Mejsling". Derved låses værktøjsholderen.
• Indstil drejeretningen til højreløb ved mejsling.

Arbejdsvejledning

Indstilling af boredybde (se billede H)

Med dybdeanslaget (17) kan den ønskede boredybde X fastlægges.

Tryk på tasten til dybdeanslagsindstilling (15), og sæt dybdeanslaget i ekstrahåndtaget (16). Riflingen på dybdeanslaget (17) skal pege nedad. Skub SDS plus-indsatsværktøjet ind til anslag i værktøjsholderen SDS plus (2). Ellers kan SDS plus-værktøjet bevæge sig, så boredybden bliver indstillet forkert. Træk dybdeanslaget så langt ud, at afstanden mellem borets spids og dybdeanslagets spids svarer til den ønskede boredybde X.

Overbelastningskobling

Hvis værktøjet sidder i klemme, afbrydes rotationen. Hold altid godt fast i el-værktøjet med begge hænder på grund af det kraftige moment, og sørg for at stå sikkert. Sluk straks for el-værktøjet, og løsn indsatsværktøjet, hvis det blokerer. Der opstår store reaktionsmomenter, hvis maskinen tændes med et blokeret boreværktøj.

Hurtigfrakobling (KickBack Control)

Hurtigfrakoblingen (KickBack Control) giver en bedre kontrol over el-værktøjet og forøger derved brugerbeskyttelsen i forhold til el-værktøj uden KickBack Control. Ved pludselig og uforudselig rotation af el-værktøjet omkring borets

akse slås el-værktøjet fra.

• For at tage maskinen i brug igen skal du slippe tænd/sluk-knappen (10) og aktivere den igen.

Hurtigafbrydelse vises ved, at arbejdslampen (14) blinker på el-værktøjet.

Vibrationsdæmpning

Vibration Control

Den integrerede vibrationsdæmpning reducerer eventuelle vibrationer.

Fortsæt ikke med at anvende el-værktøjet, hvis dæmpningselementet er beskadiget.

Isætning af skruebits (se billede I)

Sæt kun el-værktøjet på møtrikken/skruen i slukket tilstand. Roterende indsatsværktøjer kan skride.

For at kunne arbejde med skruebits skal du bruge en universalholder (22) med SDS plus-holdskaft.

Rengør holdeskaftets indstiksende, og smør den med en smule fedt.

• Sæt universalholderen i værktøjsholderen med en drejebevægelse, til det automatisk låses.
• Kontroller at universalholderen sidder rigtigt fast ved at trække i den.
• Sæt en skruebit i universalholderen. Brug kun skruebits, der passer til skruehovedet. - For at tage universalholderen ud skal du skubbe låsekappen (4) bagud og tage universalholderen (22) ud af værktøjsholderen.

Fastgørelse af faldsikring (se billede J)

Bemærk! For at sikre el-værktøjet, så det ikke falder ned, skal du anvende en nedfaldssikring (24), som er egnet til systemets vægt. Den maksimalt tilladte længde af nedfaldssikringen er 1,8 m. Vær opmærksom på det tilladte fastgørelsesområde (23) på el-værktøjet.

Som nedfaldssikring bør du så vidt muligt anvende en bandsyngen fastgjort med ankerstik eller en nedfaldssikring med støddæmper.

Følg altid den medfølgende brugsanvisning, når du fastgør nedfaldssikringen (24).

Fastgør altid den modsatte side af faldsikringen til en stabil konstruktion (f.eks. bygning eller stillads) og aldrig til dele af brugeren.

Faldsikringen skal kunne bevæges frit og må udelukkende fastgøres til et fast anslagspunkt (25) og i det tilladte fastgørelsesområde (23) på el-værktøjet. Vælg det faste anslagspunkt (25) på en sådan måde, at el-værktøjet i tilfælde af et uheld kan falde frit ned i faldsikringen uden at vikle sig om brugeren eller udsætte denne for fare. Brug aldrig faldsikringen på el-værktøjet med monteret støvudsugning GDE 12.

Tag akkuen ud af el-værktøjet, før du udfører arbejde på det (f.eks. vedligeholdelse, værktøjsskift, etc.). Utilisigtet aktivering af tænd/sluk-knappen er forbundet med kvæstelsesfare. El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. En beskadiget støvbeskyttelseskappe skal straks udskiftes. Det anbefales at lade en kundeservice udføre arbejdet. - Rengør altid værktøjsholderen (2) efter brug.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Du finder adresser til andre værksteder på:

De anbefalede lithium-ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks. lufttransport eller spedition) skal særlige krav vedrørende emballage og mærkning overholdes. Kontakt en ekspert i farligt gods, før forsendelsen forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilkæb åbne kontakter, og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale forskrifter.

Bortskaffelse

El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Udtjent el-værktøj, defekte eller udtjente akkuer/batterier skal bortskaffes separat. Brug det gældende afleveringssystem.

Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.

Akkuer/batterier:

Li-Ion:

Vær opmærksom på anvisningerne i afsnittet "Transport" (se "Transport", side 75).

Svensk

Säkerhetsanvisningar

Dammutsug med GDE 12 (se bild G)

Sikkerhetsanvisninger

a) Dette tilbehør hører med til standardleverancen. b) Dette tilbehør hører ikke med i standardleverancen og indgår ikke i Bosch tilbehørsortiment.

Tekniske data

Batteri-borhammer GBH 185-LI
Artikkelnummer		3611 J24 0..
Nominell spenning V= 18
SlagtallA)	slag/min 0-4675
Nominelt turtallA)
- Høyregang o/min 0-1050
- Venstregang o/min 0-1050

86|Norsk

Batteri-borhammer GBH 185-LI
Verktøyholder SDS plus
Diameter på spindelhals mm 50
Maks. bor-Ø
-Betong mm 22
-Stål mm 13
-Tre mm 20
Vekt®	kg 2,6 (1,5 Ah)-3,7 (12 Ah)
Lengde mm 296
Høyde mm 208
Anbefalt omgivelsestemperatur ved lading °C 0 ... +35
Tillatt omgivelsestemperatur under driftc) og ved lagring °C -20 ... +50
Anbefalte batterier®	GBA 18V... ProCORE18V...
Anbefalte ladere	GAL 18... GAX 18... GAL 36...

Skub det opladede batteri ind i batteriholderen, indtil det låser ordentligt.

Tautbatteriet

Bemærk: Ikke alle batterityper er udstyret med ladeniveauindikator.

De grønne lysdioder i batteriets ladeniveauindikator viser batteriets ladeniveau. Af sikkerhedsgrunde er det kun muligt at få vist ladeniveauet, når elværktøjet er standset.

Tryk på knappen for indikatoren for batteriets ladeniveau for at se ladeniveauet. Dette er også muligt, når batteriet er taget ud.

Du må for eksempel ikke lade det ligge i bilen om sommeren.

Venstregang: For at løsne eller skrue ud skruer og møtrikker trykker du drejeretningsvælgeren (8) mod højre, indtil den

stopper.

Bemærk: Hvis drejeretningsvælgeren står i midterstillingen, er af/på-bryteren blokeret.

Ind-/udkobling

- For at tænde elværktøjet trykker du på af/på-bryteren (10).

Første gang elektronikken skal konfigureres først.

Ved lave temperaturer tager det en vis tid, før elværktøjet opnår fuld hammer-/slagydelse.

- For at slukke elværktøjet slipper du af/på-bryteren (10).

Bosch-skundeveilederteamet hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64878955

Du finner adresser til andre verksteder på:

Elektroverktøy og batterier må ikke kastes i vanlig søppel!

Bare for land i EU:
