BRUGSANVISNING GSH 388 Professional BOSCH

Gereedschapopname SDS-max Gewicht volgens EPTA-Procedure 01:2014 kg 4,9 Isolatieklasse /II Breekhamer GSH 388 GSH 500 De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijken- de spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken. OBJ_BUCH-142-006.book Page 32 Wednesday, September 14, 2016 9:05 AMNederlands | 33 Bosch Power Tools 1 609 92A 2BK | (14.9.16) – Draai het onderste greepstuk van de extra handgreep 6 te- gen de wijzers van de klok in en zet de extra handgreep 6 in de gewenste stand. Vervolgens draait u het onderste greepstuk van de extra handgreep 6 met de wijzers van de klok mee weer vast. Inzetgereedschap wisselen Met de gereedschapopname SDS-max kunt u het inzetge- reedschap eenvoudig en gemakkelijk vervangen zonder ge- bruikmaking van extra gereedschap. De stofbeschermkap 1 voorkomt zoveel mogelijk het binnen- dringen van stof in de gereedschapopname tijdens het ge- bruik. Let er bij het inzetten van het inzetgereedschap op dat de stofbeschermkap 1 niet wordt beschadigd. Een beschadigde stofbeschermkap moet onmiddellijk worden vervangen. Geadviseerd wordt, dit door een klantenservice te laten doen. Inzetgereedschap inzetten (zie afbeelding A) – Reinig de schacht van het inzetgereedschap en smeer het licht met vet. – Duw de vergrendelingshuls 2 naar achteren en zet het in- zetgereedschap draaiend in de gereedschapopname. Laat de vergrendelingshuls 2 weer los om het inzetgereedschap te vergrendelen. – Controleer de vergrendeling door aan het inzetgereed- schap te trekken. Inzetgereedschap verwijderen (zie afbeelding B) – Duw de vergrendelingshuls 2 naar achteren en verwijder het inzetgereedschap. Afzuiging van stof en spanen Stof van materialen zoals loodhoudende verf, enkele hout- soorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan lei- den tot allergische reacties en/of ziekten van de ademwe- gen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken- hout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthou- dend materiaal mag alleen door bepaalde vakmensen wor- den bewerkt. – Zorg voor een goede ventilatie van de werkplek. – Er wordt geadviseerd om een ademmasker met filter- klasse P2 te dragen. Neem de in uw land geldende voorschriften voor de te be- werken materialen in acht. Gebruik Ingebruikneming Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het type- plaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt. In- en uitschakelen – Als u het elektrische gereedschap wilt inschakelen drukt u op de aan/uit-schakelaar 5 en houdt u deze ingedrukt. – Als u de ingedrukte aan/uit-schakelaar 5 wilt vastzetten duwt u de blokkeerknop 4 omhoog. – Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 5 los, of als deze met de blokkeer- knop 4 vergrendeld is, drukt u de aan/uit-schakelaar 5 kort in en laat u deze vervolgens los. Bij lage temperaturen bereikt het elektrische gereedschap pas na enige tijd de volledige slagcapaciteit. Deze aanlooptijd kunt u verkorten, door het in het elektrische gereedschap ingezette inzetgereedschap eenmaal op de vloer te stoten. Om energie te besparen, schakelt u het elektrische gereed- schap alleen in wanneer u het gebruikt. Hakstand veranderen (Vario-Lock) U kunt de beitel in 12 standen vergrendelen. Daardoor kunt u telkens de optimale werkstand innemen. – Zet de beitel in de gereedschapopname. – Duw de beitelverstelring 3 naar voren en draai met de bei- telverstelring 3 de beitel in de gewenste stand. – Laat de beitelverstelring 3 los en draai de beitel tot deze vastklikt. Tips voor de werkzaamheden Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Hakgereedschappen slijpen (zie afbeelding C) Alleen met scherpe hakgereedschappen bereikt u goede re- sultaten. Slijp daarom de hakgereedschappen op tijd. Hier- door wordt een lange levensduur van de gereedschappen en goede werkresultaten gewaarborgd. Slijpen Slijp de hakgereedschappen met slijpschijven, bijvoorbeeld edelkorund, onder een gelijkmatige waterstroom. Richtwaar- den daarvoor bevat de afbeelding. Let erop dat er geen aan- loopkleuren op de snijkanten zichtbaar worden. Dit heeft een nadelige invloed op de hardheid van de hakgereedschappen. Voor het smeden verhit u de beitel tot een temperatuur tus- sen 850 en 1050 °C (lichtrood tot geel). Voor het harden verhit u de beitel tot een temperatuur van ca. 900 °C en schrikt u deze in olie af. Vervolgens tempert u deze in de oven ca. een uur bij 320 °C (aanloopkleur lichtblauw). Onderhoud en service Onderhoud en reiniging Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Houd het elektrische gereedschap en de ventilatieope- ningen altijd schoon om goed en veilig te werken. Een beschadigde stofbeschermkap moet onmiddellijk worden vervangen. Geadviseerd wordt, dit door een klantenservice te laten doen. OBJ_BUCH-142-006.book Page 33 Wednesday, September 14, 2016 9:05 AM34 | Dansk 1 609 92A 2BK | (14.9.16) Bosch Power Tools Als de aansluitkabel moet worden vervangen, moeten deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligheidsrisico’s te voorkomen. Smering Het elektrische gereedschap is met olie gesmeerd. De olie hoeft alleen te worden ververst bij onderhoud of reparatie door een erkende klantenservice voor Bosch elektrische ge- reedschappen. Daarbij moet beslist de daarvoor bedoelde olie van Bosch worden gebruikt. Klantenservice en gebruiksadviezen Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderde- len. Explosietekeningen en informatie over vervangingson- derdelen vindt u ook op: www.bosch-pt.com Het Bosch-team voor gebruiksadviezen helpt u graag bij vra- gen over onze producten en toebehoren. Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product. Nederland Tel.: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België Tel.: (02) 588 0589 Fax: (02) 588 0595 E-mail: outillage.gereedschap@be.bosch.com Afvalverwijdering Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt. Gooi elektrische gereedschappen niet bij het huisvuil. Alleen voor landen van de EU: Volgens de Europese richtlijn 2012/19/EU over elektrische en elektronische oude ap- paraten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verant- woorde wijze worden hergebruikt. Wijzigingen voorbehouden. Dansk Sikkerhedsinstrukser Generelle sikkerhedsinstrukser til el-værktøj Læs alle sikkerhedsinstrukser og an- visninger. I tilfælde af manglende over- holdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsinstrukser og anvisninger til se- nere brug. Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akku- drevet el-værktøj (uden netkabel). Sikkerhed på arbejdspladsen Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dam- pe. Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. Elektrisk sikkerhed El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adap- terstik sammen med jordforbundet el-værktøj. Uæn- drede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. Maskinen må ikke udsættes for regn eller fugt. Ind- trængning af vand i et el-værktøj øger risikoen for elektrisk stød. Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i lednin- gen for at trække stikket ud af kontakten). Beskyt led- ningen mod varme, olie, skarpe kanter eller maskinde- le, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. Hvis el-værktøjet benyttes i det fri, må der kun benyt- tes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsæt- ter risikoen for elektrisk stød. Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød. ADVARSEL OBJ_BUCH-142-006.book Page 34 Wednesday, September 14, 2016 9:05 AMDansk | 35 Bosch Power Tools 1 609 92A 2BK | (14.9.16) Personlig sikkerhed Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er på- virket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. Brug beskyttelsesudstyr og hav altid beskyttelsesbril- ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn af- hængig af maskintype og anvendelse nedsætter risikoen for personskader. Undgå utilsigtet igangsætning. Kontrollér, at el-værktø- jet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da det- te øger risikoen for personskader. Gør det til en vane altid at fjerne indstillingsværktøj el- ler skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. Undgå en anormal legemsposition. Sørg for at stå sik- kert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værk- tøjet, hvis der skulle opstå uventede situationer. Brug egnet arbejdstøj. Undgå løse beklædningsgen- stande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. Hvis støvudsugnings- og opsamlingsudstyr kan monte- res, er det vigtigt, at dette tilsluttes og benyttes kor- rekt. Brug af en støvopsugning kan reducere støvmæng- den og dermed den fare, der er forbundet støv. Omhyggelig omgang med og brug af el-værktøj Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, el- ler maskinen lægges fra. Disse sikkerhedsforanstaltnin- ger forhindrer utilsigtet start af el-værktøjet. Opbevar ubenyttet el-værktøj uden for børns række- vidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. El-værktøjet bør vedligeholdes omhyggeligt. Kontrol- ler, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadi- gede dele repareret, inden maskinen tages i brug. Man- ge uheld skyldes dårligt vedligeholdte el-værktøjer. Sørg for, at skæreværktøjer er skarpe og rene. Omhyg- geligt vedligeholdte skæreværktøjer med skarpe skære- kanter sætter sig ikke så hurtigt fast og er nemmere at føre. Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis- se instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesom- råde, kan føre til farlige situationer. Service Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. Sikkerhedsinstrukser til hamre Brug høreværn. Støjpåvirkning kan føre til tab af hørelse. Brug ekstrahåndgrebet, hvis det følger med el-værktø- jet. Tabes kontrollen over el-værktøjet, kan det føre til kvæstelser. Hold el-værktøjet i de isolerede gribeflader, når du ud- fører arbejde, hvor indsatsværktøjet kan ramme bøje- de strømledninger eller el-værktøjets eget kabel. Kon- takt med en spændingsførende ledning kan også sætte maskinens metaldele under spænding, hvilket kan føre til elektrisk stød. Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasled- ning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød. Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. El-værktøjet føres sikkert med to hænder. Sikr emnet. Et emne holdes bedre fast med spændean- ordninger eller skruestik end med hånden. El-værktøjet må først lægges fra, når det står helt stil- le. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet. Beskrivelse af produkt og ydelse Læs alle sikkerhedsinstrukser og anvisnin- ger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller al- vorlige kvæstelser. Klap venligst foldesiden med illustration af produktet ud og lad denne side være foldet ud, mens du læser betjeningsvej- ledningen. Beregnet anvendelse Maskinen er beregnet til mejselarbejde i beton, tegl, sten og asfalt samt med tilsvarende tilbehør også til inddrivning og komprimering. OBJ_BUCH-142-006.book Page 35 Wednesday, September 14, 2016 9:05 AM36 | Dansk 1 609 92A 2BK | (14.9.16) Bosch Power Tools Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden. 1 Støvbeskyttelseskappe 2 Låsekappe 3 Mejselindstillingsring (Vario-Lock) 4 Låsetast til start-stop-kontakt 5 Start-stop-kontakt 6 Ekstrahåndtag (isoleret gribeflade) 7 Håndgreb (isoleret gribeflade) Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ik- ke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram. Tekniske data Støj-/vibrationsinformation Støjemissionsværdier bestemt iht. EN 60745-2-6. El-værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 88 dB(A); lydeffektniveau 96 dB(A). Usikkerhed K=3 dB. Brug høreværn! Samlede vibrationsværdier a

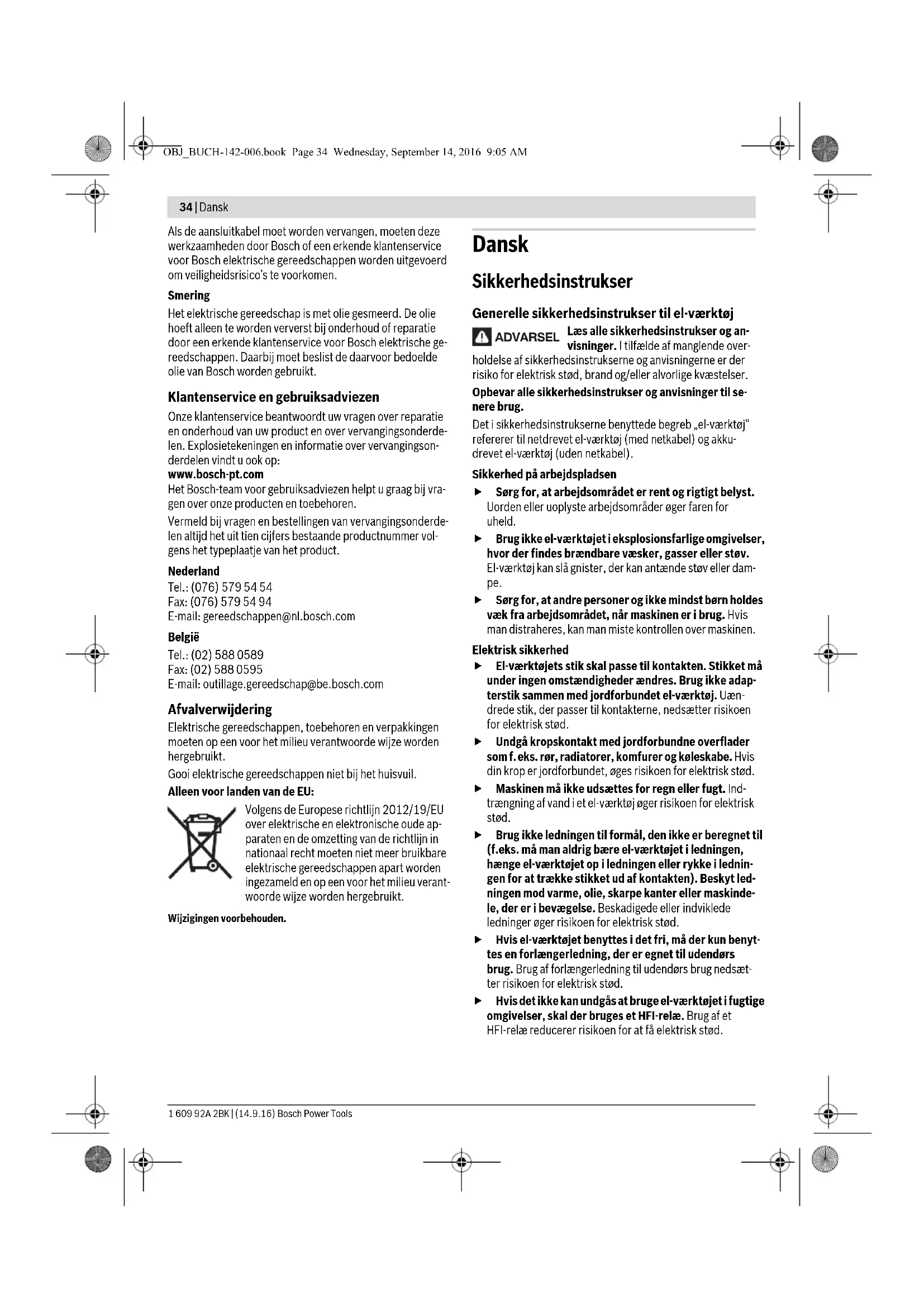

Det svingningsniveau, der er angivet i nærværende instruktio- ner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelast- ningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med forskellige tilbehørsdele, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan sving- ningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan fø- re til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligehol- delse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Montering Ekstrahåndtag Brug altid el-værktøjet med ekstrahåndtaget 6. Du kan svinge ekstrahåndtaget 6 efter ønske for at opnå en sikker arbejdsholdning, hvor du ikke bliver så hurtigt træt. – Drej det nederste grebstykke på ekstrahåndtaget 6 mod venstre (imod uret) og sving ekstrahåndtaget 6 i den øn- skede position. Drej herefter det nederste grebstykke på ekstrahåndtaget 6 mod højre (med uret) igen. Værktøjsskift Værktøjsholderen SDS-max bruges til at skifte indsatsværktøj nemt og hurtigt uden brug af ekstra værktøj. Støvbeskyttelseskappen 1 forhindrer i stort omfang, at støv trænger ind i værktøjsholderen under brug. Når værktøjet sættes i, skal man være opmærksom på, at støvbeskyttelses- kappen 1 ikke beskadiges. En beskadiget støvbeskyttelseskappe skal skiftes med det samme. Det anbefales, at få dette gjort af en servi- cetekniker. Isætning af indsatsværktøj (se Fig. A) – Rengør istikningsenden på indsatsværktøjet og smør et tyndt lag fedt på den. – Skub låsekappen 2 bagud og sæt indsatsværktøjet drejen- de ind i værktøjsholderen. Slip låsekappen 2 igen for at fastlåse indsatsværktøjet. – Kontrollér at værktøjet sidder rigtigt fast ved at trække i låsen. Udtagning af indsatsværktøj (se Fig. B) – Skub låsekappen 2 bagud og tag indsatsværktøjet ud. Støv-/spånudsugning Støv fra materialer som f.eks. blyholdig maling, nogle træ- sorter, mineraler og metal kan være sundhedsfarlige. Be- røring eller indånding af støv kan føre til allergiske reaktio- ner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). As- bestholdigt materiale må kun bearbejdes af fagfolk. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de mate- rialer, der skal bearbejdes. Slaghammer GSH 388 GSH 500 Typenummer
