GBH 185LI Professional - Kaltas BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Belaidis perforatorius (plaktukas)
Prekės ženklas	Bosch
Modelis	GBH 185LI Professional
Vardinė įtampa	18 V
Įrankio laikiklis	SDS plus
Smūgių dažnis	0–4675 min⁻¹
Nominalus sūkių dažnis (dešinysis sukimas)	0–1050 tr/min
Nominalus sūkių dažnis (kairysis sukimas)	0–1050 tr/min
Maksimalus gręžimo skersmuo (betone)	22 mm
Maksimalus gręžimo skersmuo (pliene)	13 mm
Maksimalus gręžimo skersmuo (medienoje)	20 mm
Svoris	2,6–3,7 kg (pagal akumuliatorių)
Ilgis	296 mm
Aukštis	208 mm
Įkrovimo temperatūra	0 °C iki +35 °C
Naudojimo/laikymo temperatūra	−20 °C iki +50 °C
Rekomenduojami akumuliatoriai	GBA 18V..., ProCORE18V...
Rekomenduojami įkrovikliai	GAL 18..., GAX 18..., GAL 36...
Garso slėgio lygis	93 dB(A) (be GDE 12)
Garso galios lygis	101 dB(A) (be GDE 12)
Vibracijos (gręžiant betoną)	14,0 m/s² (K=1,5 m/s²)
Vibracijos (kaltinant)	9,4 m/s² (K=1,5 m/s²)
Funkcijos	Gręžimas su smūgiavimu, gręžimas be smūgiavimo, kaltinimas, prisukimas
Sauga	KickBack Control, apsauginis išjungimas, vibracijos slopinimas
Apšvietimas	Integruotas LED

Dažnai užduodami klausimai - GBH 185LI Professional BOSCH

Kaip pakeisti darbo režimą?

Norėdami pakeisti režimą, paspauskite atblokavimo mygtuką (12) ir pasukite selektorių (13) į norimą padėtį (gręžimas, gręžimas be smūgio, kaltinimas, Vario-Lock). Keiskite režimą tik išjungę įrankį.

Kaip įdėti ir išimti akumuliatorių?

Įstatykite akumuliatorių (11) į skyrių, kol jis užsifiksuos. Norėdami išimti, paspauskite atblokavimo mygtuką (7) ir ištraukite akumuliatorių. Akumuliatorius turi dvigubą saugos užraktą.

Kaip nustatyti gręžimo gylį?

Paspauskite gylio ribotuvo reguliavimo mygtuką (15), įstatykite ribotuvą (17) į pagalbinę rankeną (16) su grioveliu žemyn, tada nustatykite jį į norimą X gylį.

Ką daryti, jei įrankis užsiblokuoja?

Apsauginis išjungimas nutraukia veleno pavarą, jei priedas užstringa. Išjunkite įrankį, išimkite užstrigusį priedą, tada vėl įjunkite. KickBack Control prietaisas nedelsiant sustabdo įrankį staigaus pasisukimo atveju.

Kaip pritvirtinti apsaugą nuo kritimo?

Naudokite tinkamą apsaugą nuo kritimo (24) (maks. ilgis 1,8 m). Pritvirtinkite ją prie įrankio tvirtinimo zonos (23), o kitą galą prie fiksuoto inkarinio taško (25). Niekada netvirtinkite prie drabužių ar riešo.

Ar galiu naudoti grąžtus be SDS plus koto?

Taip, cilindrinio koto grąžtams reikia sumontuoti raktinį griebtuvą (19) arba automatinį griebtuvą su SDS plus adapteriu (20). Šiuos priedus naudokite tik gręžimo be smūgio režimu.

Kaip prižiūrėti apsauginį dangtelį nuo dulkių?

Išvalykite apsauginį dangtelį nuo dulkių (3) po kiekvieno naudojimo. Jei jis pažeistas, nedelsiant pakeiskite. Pakeitimą atlikite techninės priežiūros centre.

Kas yra KickBack Control prietaisas?

KickBack Control automatiškai sustabdo elektrinį įrankį, jei jis staiga pradeda suktis aplink grąžto ašį, taip pagerindamas valdymą ir saugumą. Sustabdymą rodo LED (14) mirksėjimas.

Kaip nustatyti pagalbinę rankeną?

Pasukite pagalbinę rankeną (16) prieš laikrodžio rodyklę, kad atlaisvintumėte, nustatykite norimoje padėtyje, tada vėl priveržkite sukdami pagal laikrodžio rodyklę. Įsitikinkite, kad apkaba yra korpuso griovelyje.

Kokie įkrovikliai suderinami su GBH 185LI?

Rekomenduojami įkrovikliai yra Bosch GAL 18..., GAX 18... ir GAL 36... modeliai. Naudokite tik šiuos įkroviklius ličio jonų akumuliatoriams įkrauti.

NAUDOJIMO INSTRUKCIJA GBH 185LI Professional BOSCH

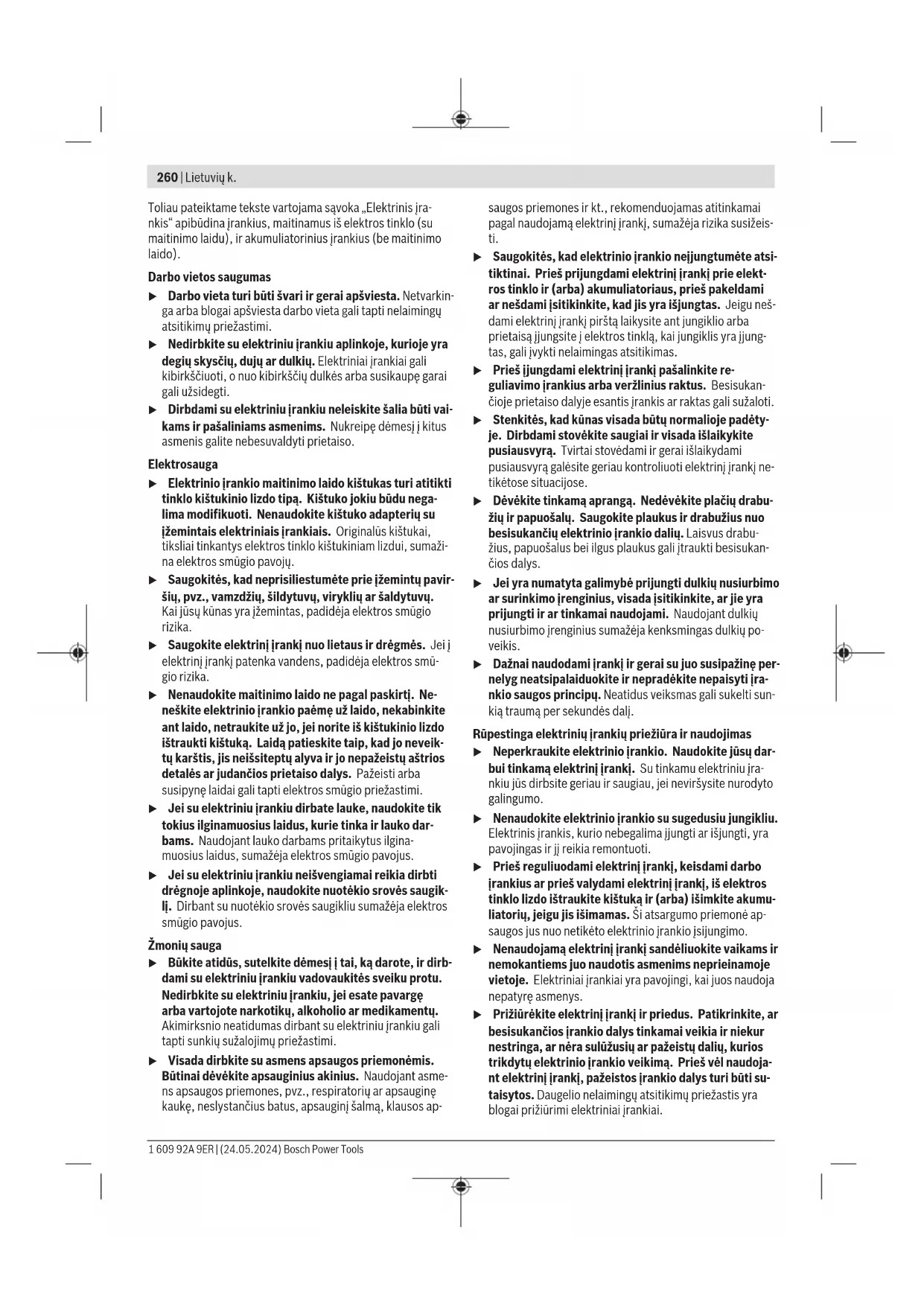

Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais

ĮSPĖJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. Dirbdami su elektriniu įrankiu neleiskite šalia būti vaikams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumaikaelektros smūgio pavojų. Saugokitės, kad neprisiliestumėte prie įžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. Nenaudokite maitinimo laido ne pagal paskirtį. Neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų aliejumi ir jo nepakenktų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus. Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Būkite atidūs, sutelkite dėmesį į tai, ką darote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi. Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos ap

saugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.

Saugokitės, kad elektrinio įrankio nejungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas. Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti. Stenkites, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose. Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys. Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis. Dažnai naudodami įrankį ir gerai su juo susipažinę pernelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sunkią traumą per sekundės dalį.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsijungimo. Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudodami elektrinį įrankį, pažeistos įrankio dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.

Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrimi pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti. Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos. Rankenos ir suėmimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suėmimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas

Akumuliatoriui įkrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklį, iškyla gaisro pavojus. Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla susižalojimo ir gaisro pavojus. Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą. Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą. Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai - sukelti gaisrą, sprogimą ar traumų pavojų. Saugokite akumuliatorių ir įrankį nuo ugnies ir aukštos temperatūros. Patekęs į ugnį arba aukštesnėje nei 130°C temperatūroje, jis gali sprogti. Vykdykite visas įkrovimo instrukcijas ir nekraukite akumuliatoriaus arba įrankio temperatūroje, neatitinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu temperatūra neatitinka nurodyto diapazono ribų, gali sugesti akumuliatorius ir kilti gaisras.

Techninė priežiūra

Elektrinį įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti. Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatoriaus techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros atstovas.

Saugos nuorodos dirbantiems su perforatoriais ir skeliamaisiais plaktukais

Saugos nuorodos atliekant bet kokius darbus

Naudokite klausos apsaugos priemones. Dėl triukšmo poveikio galima prarasti klausą. Naudokite su elektriniu įrankiu pateiktą (-as) papildomą (-as) rankeną (-as). Nesuvaldžius elektrinio įrankio, galima susižaloti. Jei atliekate darbus, kurių metu darbo įrankis ar varžtas gali kliudyti paslėptus elektros laidus, elektrinį įrankį laikykite už izoliuotų rankenų. Sukimo metu darbo įrankiui ar varžtui palietus laidą, kuriame yra įtampa, jis gali prisiliesti prie metalinių elektrinio įrankio dalių, kuriose yra įtampa, ir operatorius gali patirti elektros smūgį.

Saugos nuorodos dirbantiems su perforatoriais su ilgais grąžtais

Visada pradėkite gręžti mažu greičiu, grąžtą pridėję prie ruošinio. Esant didesniam sukimosi skaičiui, darbo įrankis, kai yra neprisilietęs prie ruošinio ir gali laisvai suktis, yra linkęs išsilenkti, dėl ko gali būti sužeisti asmenys. Spauskite tik taip, kad spaudimo jėgos kryptis sutaptų su grąžtu, ir nespauskite per stipriai. Grąžtas gali įlinkti ir lūžti arba dėl to galite prarasti kontrolę ir susižaloti.

Papildomos saugos nuorodos

Prieš pradedant darbą, tinkamais įtaisais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti pagalbą vietinių komunalinių paslaugų teikėjų. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių. Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali įstrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio įrankio. Įtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus. Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus. Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti. Akumuliatorių naudokite tik gamintojo gaminiuose. Tik taip apsaugosite akumuliatorių nuo pavojingos per didelės įkrovos.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumų, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.

Po naudojimo iškart nelieskite darbo įrankių ir besisukančių korpuso dalių. Veikimo metu jie gali labai įkaisti ir nudeginti. Darbo įrankis gręžimo metu gali užsiblokuoti. Darbo metu visuomet būtina tvirta stovėsena, o elektrinį įrankį būtina laikyti abiem rankomis. Priešingu atveju galite nebesuvaldyti elektrinio įrankio. Būkite atsargūs kaltu atlikdami atskėlimo darbus. Krentančios atskeliamos medžiagos dalys gali sužaloti netoli esančius asmenis ir jus. Darbo metu elektrinį įrankį visuomet būtina laikyti abiem rankomis ir tvirtai stovėti. Abiem rankomis laikomas elektrinis įrankis yra saugiau valdomas. Kilpa, skirta įrankiui pakabinti, įtvaras (6) ir kilpa, skirta įrankiui pakabinti, nėra skirti apsaugai nuo kritimo. Kilpą, skirtą įrankiui pakabinti, įtvarą (6) naudokite tik kilpai, skirtai įrankiui pakabinti, įtvirtinti. Apsaugos nuo nukritimo priemones (24) niekada nekabinkite ant kilpos, skirtos įrankiui pakabinti, įtvaro (6).

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesį į paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirtį

Elektrinis įrankis skirtas plytoms, betonui ir natūraliam akmeniui su smūgiu gręžti bei lengviems kirtimo darbams atlikti. Jis taip pat tinka medienai, metalui, keramikai ir plastikui gręžti be smūgio. Elektriniai įrankiai su elektroniniu sukių reguliatoriumi ir dešininiu bei kairiniu sukimu taip pat yra skirti varžtams sukti.

reguliatoriumi ir dešininiu bei kairiniu sukimu taip pat yra skirti varžtams sukti.

Pavaizduoti įrankio elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio įrankio schemos numerius.

(1) SDS plus griebtuvas (2) rankų apsauga SDS plus (3) Apsaugos nuo dulkių gaubtelis (4) Užraktinė mova (5) Vibracijos slopintuvas (6) Kilpos, skirtos įrankiui pakabinti, įtvaras (7) Akumuliatoriaus atblokavimo klavišas (8) Sukimosi krypties perjungiklis (9) Rankena (izoliuotas rankenos paviršius) (10) jungimo-išjungimo jungiklis (11) Akumuliatorius (12) Gręžimo-kirtimo režimų perjungiklio užrakto mygtukas (13) Gręžimo-kirtimo režimų perjungiklis (14) Darbinė lemputė (15) Gylio ribotuvo reguliatoriaus klavišas (16) Papildoma rankena (izoliuotas rankenos paviršius) (17) Gylio ribotuvas (18) Vainikinio griebtuvo apsauginis varžtas (19) Vainikinis griebtuvas (20) SDS plus kotelis griebtuvui (21) Grąžto griebtuvo raktas (22) Universalus antgalių laikiklis su SDS plus koteliu (23) Apsaugos nuo nukritimo priemonės tvirtinimo vieta ant elektrinio įrankio (24) Apsaugos nuo nukritimo priemonė (25) Apsaugos nuo nukritimo priemonės fiksuotas tvirtinimo taškas

a) Ši papildoma įranga standartinį tiekiama komplektacijoje.

b) Ši papildoma įranga standartinį tiekiama komplekte ir Bosch papildomos įrangos programą neįeina.

Techniniai duomenys

Akumuliatorinis perforatorius GBH 185-LI

Gaminio numeris		3611 J240..
Nominaloji jtampa V= 18
Smūgiu skaičiusA)	min-1	0-4675
Vardinis sūkiu skaičiusA)
- Dešininis sukimas min	-1	0-1050
- Kairinis sukimas min	-1	0-1050
Jrankiu jtvaras SDS plus
Suklio kakliuko skersmuo mm 50

Akumuliatorinis perforatorius GBH 185-LI

Maks. grežinio 0
- Betonas mm 22
- Plienas mm 13
- Mediena mm 20
SvorisBi	kg 2,6 (1,5 Ah)-3,7 (12 Ah)
Ilgis mm 296
Aukstis mm 208
Rekomenduojama aplinkos temperatūrā jkraunant °C 0 ... +35
Leidžiamoji aplinkos temperatūrā veikiantC) ir sandéliuojant °C -20 ... +50
Rekomenduojami akumuliatorialiaD)	GBA 18V...
	ProCORE18V...
Rekomenduojami krovikliai GAL 18...	GAX 18...
	GAL 36...

A) Išmatuota 20-25°C temperatūroje su akumuliatoriumi GBA 18V 4.0Ah. B) Priklausomai nuo naudojamo akumuliatoriaus C) Ribota galia, esant temperatūrai < 0°C D) naudojant kartu su GDE 12, reikia naudoti > 3,0 Ah akumuliatorių

Vertės gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygų. Daugiau informacijos rasi tinklalapyje www.bosch-professional.com/wac.

Informacija apie triukšmą ir vibraciją

GBH 185-LI GBH 185-Li su GDE 12

Triukšmo emisijos vertës nustatytos pagal EN IEC 62841-2-6.
Pagal A skåle iismatuotas elektrinio jrankio triukšmo lygis tipiniu atveju siekia:
Garso slégio lygis	dB(A)	93	94
Garso galios lygis	dB(A)	101 102
Paklaida K	dB	3	3
Dirbkite su klausos apsaugos priemonémis!
Vibracijos bendroji vertë aₐ(triju krypçiğ atstojamasis vektorius) ir paklaida K nustatyta pagal EN IEC 62841-2-6:
Betono gržimas su smūgiu:
aₙ	m/s²	14,0	13,3
K	m/s²	1,5	1,5
Kirtimas:
aₙ	m/s²	9,4	-
K	m/s²	1,5	-

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisija buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai

prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Akumuliatorius

Bosch akumuliatorinius elektrinius įrankius parduoda ir be akumuliatoriaus. Ar į jūsų elektrinio įrankio tiekiamą komplektą įeina akumuliatorius, galite pažiūrėti ant pakuotės.

Akumuliatoriaus įkrovimas

Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie jūsų elektriniame prietaise naudojamo ličio jonų akumuliatoriaus.

Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai įkrauti. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą akumuliatorių visiškai įkraukite.

Akumuliatoriaus įdėjimas

Įkrautą akumuliatorių įstumkite į akumuliatoriaus laikiklį, kol pajusite, kad užsifiksavo.

Akumuliatoriaus išėmimas

Norėdami išimti akumuliatorių, paspauskite akumuliatoriaus atblokavimo klavišus ir išimkite akumuliatorių. Traukdami nenaudokite jėgos.

Akumuliatoriuje yra 2 fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus atblokavimo klavišą, akumuliatorius neiškristų. Į elektrinį prietaisą įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė.

Akumuliatoriaus įkrovos būklės indikatorius

Nuoroda: ne visų tipų akumuliatoriai yra su įkrovos būklės indikatoriumi.

Žali akumuliatoriaus įkrovos būklės indikatoriai rodo akumuliatoriaus įkrovos būklę. Dėl saugumo, įkrovos būklę galima pažiūrėti tik tada, kai elektrinis įrankis neveikia.

Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką. Galima ir tada, kai akumuliatorius yra išimtas.

Jei paspaudus mygtuką neužsidega nei vienas šviesos diodas indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti.

Akumuliatoriaus tipas GBA 18V...

Šviesos diodas Talpa

Sviečia nuolat 3× Žali 60-100 %

Sviečia nuolat 2× Žali 30-60 %

Sviečia nuolat 1× Žalias 5-30 %

Mirksi 1× Žalias 0-5 %

Akumuliatoriaus tipas ProCORE18V...

Saugokite akumuliatorių nuo drėgmės ir vandens.

Akumuliatorių sandėliuokite tik nuo -20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.

Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti.

Laikykitės pateiktų šalinimo nurodymų.

Montavimas

Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių.

Priešingu atveju, netyčia nuspaudus įjungimo-išjungimo jungiklį, iškyla sužalojimo pavojus.

Pagalbinė rankena

Elektrinį įrankį naudokite tik su papildoma rankena (16). Papildoma rankena visada tvirtai užveržta. Priešingu atveju dirbdami galite nebesuvaldyti elektrinio įrankio.

Papildomos rankenos pasukimas (žr. A pav.)

Papildomą rankeną (16) galite pasukti taip, kad darbo padėtis būtų kuo saugesnė ir mažiausiai varginanti.

Papildomos rankenos (16) apatinę dalį pasukite prieš laikrodžio rodyklę ir nustatykite papildomąją rankeną (16) į norimą padėtį. Vėl užveržkite papildomos rankenos (16) apatinę dalį, sukdami ją pagal laikrodžio rodyklę.

Atkreipkite dėmesį, kad papildomos rankenos užveržiamoji juosta būtų specialiame, korpuse esančiame griovelyje.

Griebtuvo ir įrankio parinkimas

Norint gręžti su smūgiu ir kirsti, reikia SDS plus įrankių, kuriuos būtų galima įstatyti į SDS plus griebtuvą.

Norint gręžti be smūgio medienoje, metale, keramikoje ir plastike bei norint sukti varžtus, reikia naudoti ne SDS plus

sistemos įrankius (pvz., grąžtus su cilindriniu kotu). Šiems įrankiams reikia vainikinio griebtuvo.

Nuoroda: vainikinį griebtuvą naudokite tik pasirinkus veikimo režimą „Gręžti be smūgio“.

Griebtuvo keitimas

Vainikinio griebtuvo uždėjimas ir nuėmimas

Norėdami dirbti su įrankiais be SDS plus (pvz., grąžtu su cilindriniu kotu), turite uždėti specialų griebtuvą (vainikinį arba greitojo užveržimo griebtuvą).

Vainikinio griebtuvo montavimas (žr. B pav.)

• Įsukite SDS plus kotelį (20) į vainikinį griebtuvą (19). Pritvirtinkite vainikinį griebtuvą (19) apsauginiu varžtu (18). Atkreipkite dėmesį, kad apsauginis varžtas yra su kairiniu sriegiu.

Vainikinio griebtuvo įdėjimas (žr. B pav.)

• Nuvalykite kotelio įstatomąjį galą ir jį truputį patepkite. Vainikinį griebtuvą su koteliu sukite į įrankių įtvarą, kol jis savaime užsifiksuos. Patikrinkite, ar užsifiksavo, t. y. vainikinį griebtuvą patraukite.

Vainikinio griebtuvo nuėmimas

Patraukite užraktinę movą (4) atgal ir nuimkite vainikinį griebtuvą (19).

Įrankių keitimas

Apsauginis nuo dulkių gaubtelis (3) neleidžia gręžimo metu kylančioms dulkėms patekti į įrankių įtvarą. Įdėdami įrankius saugokite, kad nepažeistumėte apsauginio nuo dulkių gaubtelio (3).

Pažeistą apsauginį nuo dulkių gaubtelį būtina nedelsiant pakeisti. Tai atlikti rekomenduojame remonto tarnyboje.

SDS plus įrankio keitimas

SDS plus darbo įrankio įstatymas (žr. C pav.)

Su SDS plus griebtuvu (1) nenaudodami papildomų įrankių galite lengvai ir patogiai pakeisti darbo įrankį.

Darbo įrankį nuvalykite ir jo įstatomąjį galą šiek tiek patepkite. Darbo įrankį sukdami įstumkite į įrankių įtvarą (2), kol jis savaime užsirakins. Patraukę įrankį atgal, patikrinkite, ar jis tinkamai užsifiksavo.

Dėl sistemos ypatumų įstatytas SDS plus darbo įrankis turi šiek tiek laisvumo. Todėl veikiant tuščiąja eiga, gali susidaryti radialinis nuokrypis. Tai neturi jokios įtakos gręžiamos skylės tikslumui, nes gręžiant grąžtas centruojasi savaime.

SDS plus darbo įrankio išėmimas (žr. D pav.)

• Patraukite užraktinę movą (4) į priekį ir išimkite darbo įrankį.

Vainikinio griebtuvo įrankio keitimas

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai.

Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

• Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo įrangą.
• Pasirūpinkite geru darbo vietos vėdinimu.
• Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžiagoms taikomų taisyklių. Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Dulkių nusiurbimas su GDE 12 (žr. G pav.)

Betono ir uolienų dulkėms nusiurbti reikia dulkių nusiurbimo įrangos GDE 12.

Medienos, metalo ir plastiko dulkėms bei sveikatai kenksmingoms dulkėms (pvz., asbesto) sistema nėra skirta.

Naudojimas

Paruošimas naudoti

Veikimo režimo pasirinkimas

Grežimo-kirtimo režimu perjungikliu (13) pasirinkite elektrinio įrankio veikimo režimą. Norėdami pakeisti veikimo režimą, paspauskite atblokavimo klavišą (12) ir sukite grežimo-kirtimo režimų perjungiklį (13) į norimą padėtį, kol išgirsite, kad jis užsifiksavo.

Nuoroda: veikimo režimą keiskite tik tada, kai elektrinis įrankis išjungtas! Priešingu atveju galite pažeisti elektrinį įrankį.

Padėtis, norint gręžti su smūgiu betoną arba akmenį

Padėtis, norint gręžti be smūgio medieną, metalą, keramiką ir plastiką bei sukti varžtus

Padėtis Vario-Lock kaltui pakeisti. Šioje padėtyje gręžimo-kirtimo režimų perjungiklis (13) neužsifiksuoja.

Padėtis, norint kirsti

Sukimosi krypties keitimas

Sukimosi krypties perjungikliu (8) galite pakeisti elektrinio įrankio sukimosi kryptį. Tačiau tada, kai įjungimo-išjungimo jungiklis (10) yra nuspaustas, tai padaryti yra neįmanoma.

Sukimosi krypties perjungiklį (8) junkite tik tada, kai elektrinis įrankis neveikia.

Norėdami gręžti su smūgiu, gręžti ir kirsti, visada nustatykite dešinę sukimosi kryptį.

Dešininis sukimasis: norėdami gręžti ir įsukti varžtus, spauskite sukimosi krypties perjungiklį (8) į kairę iki atramos.

Kairinis sukimasis: norėdami atlaisvinti arba išsukti varžtus ar atsukti veržles, spauskite sukimosi krypties perjungiklį (8) į dešinę iki atramos.

ramos.

Nuoroda: jei sukimosi krypties perjungiklis yra vidurinėje padėtyje, įjungimo-išjungimo jungiklis yra užblokuotas.

Įjungimas ir išjungimas

Noredami elektrinį įrankį įjungti, paspauskite įjungimo-išjungimo jungiklį (10).

Darbinė lemputė (14) šviečia, kai šiek tiek arba visiškai nuspaustas įjungimo-išjungimo jungiklis (10), ji apšviečia darbinę sritį, kai ji nepakankamai apšviesta.

Pirmą kartą įjungus elektrinį įrankį gali būti, kad jis pradės veikti po uždelstimo, nes pirmiau turi susikonfigūruoti elektrinio įrankio elektroninis įtaisas.

Esant žemai temperatūrai, prietaisas gali išvystyti visą kirtimo ar gręžimo našumą tik po tam tikro laiko.

Noredami elektrinį įrankį išjungti, atleiskite įjungimo-išjungimo jungiklį (10).

Sukių skaičiaus ir smūgių skaičiaus nustatymas

Įjungto elektrinio įrankio sukių skaičių tolygiai galite reguliuoti atitinkamai spausdami įjungimo-išjungimo jungiklį (10).

Šiek tiek spaudžiant įjungimo-išjungimo jungiklį (10), įrankis veikia mažais sukias. Daugiau spaudžiant jungiklį, sukių skaičius didėja.

Kalto padėties keitimas (Vario-Lock)

Kaltą galite nustatyti 36 padėtyse. Tokiu būdu visada galite pasirinkti optimalią darbinę padėtį.

Paspauskite gylio ribotuvo nustatymo mygtuką (15) ir papildomą rankeną (16) įstatykite gylio ribotuvą. Ant gylio ribotuvo esantys grioveliai (17) turi būti nukreipti žemyn. - SDS plus sistemos darbo įrankį iki atramos stumkite į SDS plus įrankių įtvara (2). Priešingu atveju, jei SDS plus įrankis juda, gali būti klaidingai nustatomas gręžimo gylis. - Ištraukite gylio ribotuvą tiek, kad atstumas tarp grąžto viršūnės ir gylio ribotuvo galo būtų lygus norimam gręžimo gyliui X.

Apsauginė sankaba

Įstrigus ar užsikabinus grąžtui, išsijungia apsauginė sankaba, kuri išjungia jėgos perdavimą į suklį. Kadangi tuo metu prietaisą veikia reakcijos momentą sukeliančios jėgos, jį būtina patikimai laikyti abiem rankomis ir tvirtai stovėti. Užsiblokavus elektriniam įrankiui, elektrinį įrankį išjunkite ir atlaisvinkite darbo įrankį. Įjungiant su užstrigusiu darbo įrankiu, susidaro didelis reakcijos jėgos momentas.

Greitojo atjungimo įtaisas („KickBack Control“)

Greitojo atjungimo įtaisas („KickBack Control“) užtikrina geresnę elektrinio įrankio kontrolę ir tokiu būdu padidina dirbančiojo apsaugą nei dirbant su elektriniais įrankiais be „KickBack Control“. Staiga ir netikėtai pradėjus suktis

Elektriniam įrankiui apgrižus ašį, elektrinis įrankis išsijungia.

Norėdami įrankį pakartotinai įjungti, įjungimo-išjungimo jungiklį (10) atleiskite ir paspauskite iš naujo. Apie greitą išjungimą praneša ant elektrinio įrankio esanti mirksinti darbinė lemputė (14).

Vibracijos slopintuvas

Vibracija

Integruota vibracijos slopinimo sistema sumažina kylančią vibraciją.

Nebenaudokite elektrinio įrankio, jei pažeistas vibracijos slopinimo elementas.

• Patikrinkite, ar užsifiksavo, t. y. universalų antgalių laikiklį patraukite.
• Į universalų antgalių laikiklį įstatykite antgalį. Naudokite tik varžto galvutei tinkamą suktuvo antgalį. Norėdami išimti universalų antgalių laikiklį, pastumkite užraktinę movą (4) atgal ir išimkite universalų antgalių laikiklį (22) iš įrankių įtvaro.

Apsaugos nuo nukritimo priemonės tvirtinimas (žr. J pav.)

Nuoroda: elektriniam įrankiui nuo nukritimo apsaugoti turi būti naudojama specialiai skirta apsaugos nuo nukritimo priemonė (24). Apsaugos nuo nukritimo priemonės maksimalus leidžiamasis ilgis yra 1,8 m. Būtinai atkreipkite dėmesį į leidžiamą tvirtinimo vietą (23) ant elektrinio įrankio. Kaip apsaugos nuo nukritimo priemonę rekomenduojama rinktis pirmiausia inkarais pritvirtintą juostą arba apsaugos nuo nukritimo priemonę su kritimo amortizatoriumi.

Tvirtindami apsaugos nuo nukritimo priemonę (24), būtinai laikykitės jos naudojimo instrukcijos.

Apsaugos nuo nukritimo priemonės kitą galą būtinai pritvirtinkite prie stabilios struktūros (pvz., pastato ar pastolių) ir niekada netvirtinkite prie naudotojo.

Apsaugos nuo nukritimo priemonė turi galėti laisvai judėti, ją leidžiama tvirtinti tik fiksuotame tvirtinimo taške (25) ir leidžiamoje tvirtinimo srityje (23) ant elektrinio įrankio.

Fiksuotą tvirtinimo tašką (25) pasirinkite taip, kad elektrinis įrankis kritimo atveju galėtų laisvai įkristi į apsaugos nuo nukritimo priemonę, neapsivyniodamas aplink naudotoją ir jam nepakenkdamas.

Niekada nenaudokite apsaugos nuo nukritimo priemonės ant elektrinio įrankio, kai yra primontuota dulkių nusiurbimo įranga GDE 12.

Prieš pradedant bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, netyčia nuspaudus jungimo-išjungimo jungiklį, iškyla sužalojimo pavojus. Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų švarūs. Pažeistą apsauginį nuo dulkių gaubtelį būtina nedelsiant pakeisti. Tai atlikti rekomenduojame remonto tarnyboje. Po kiekvieno naudojimo išvalykite įrankį (2).

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Išsamius brėžinius ir informaciją apie at

sargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firmos lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Įrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia:

Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.

Salinimas

Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Nebetinkamus naudoti elektrinius įrankius ir pažeistus ar susidėvėjusius akumuliatorius / baterijas būtina šalinti atskirai. Naudokitės numatytomis surinkimo sistemomis.

Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

Akumuliatoriai ir baterijos:

Ličio jonų:

prašome laikytis transportavimo skyriuje pateiktų nuorodų (žr. "Transportavimas", Puslapis 267).
