NAUDOJIMO INSTRUKCIJA GBH 18 V18 Professional BOSCH

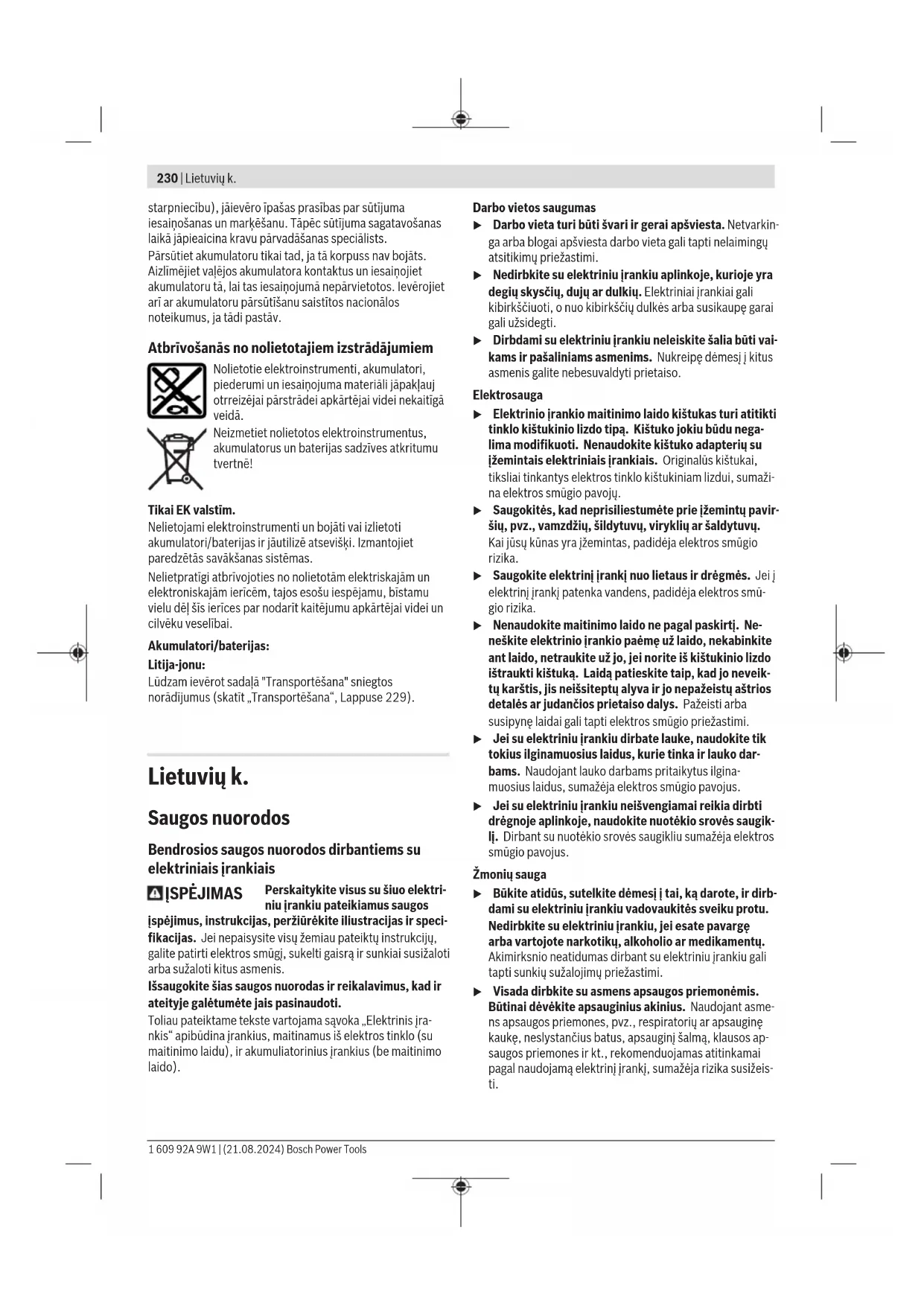

Lietuvių k. ......Puslapis 230

한국어 ......페이지 237

Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais

ISPÉJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujuų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį j kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su ižemintais elektriniais įrankiais. Originalus kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.

▶ Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.

▶ Saugokite elektrini įrankį nuo lietaus ir drėgmės. Jei į elektrini įrankį patenka vandens, padidėja elektros smū-gio rizika.

▶ Nenaudokite maitinimo laido ne pagal paskirtį. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.

▶ Jei su elektriniu jrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.

▶ Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Būkite atidūs, sutelkite dėmesį į tai, ką darote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.

Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dévėkite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį jrankį, sumažėja rizika susižeisti.

▶ Saugokitės, kad elektrinio įrankio nejungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
Prieš ijungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.
▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalu. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po-veikis.
▶ Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepašyti įra- nkio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima jungti ar išjungti, yra pavojingas ir ji reikia remontuoti.
Prieš reguliuodami elektrini [rank], keisdami darbo [rankius ar prieš valydami elektrini [rank], iš elektros tinklo lizdo ištraukite kištuka ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.

Elektrinj įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas

Akumuliatoriui ikrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklj, iškyla gaisro pavojus.
Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla su- sižalojimo ir gaisro pavojus.
▶ Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite ji vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
▶ Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba trau-mų pavojų.
▶ Saugokite akumuliatorių ir įrankį nuo ugnies ir aukš- tos temperatūros. Patekęs į ugnį arba aukštesnę nei 130 °C temperatūrą, jis gali sprogti.
Vykdykite visas jkrovimo instrukcijas ir nekraukite akumuliatoriaus arba įrankio temperatūroje, neatitinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu temperatūra neatitinka nurodyto diapazono ribų, gali sugesti akumuliatorius ir kilti gaisras.

Techniné priežiūra

Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.
Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros atstovas.

Saugos nuorodos dirbantiems su perforatoriais ir skeliamaisiais plaktukais

Saugos nuorodos atliekant bet kokius darbus

▶ Naudokite klausos apsaugos priemones. Dėl triukšmo poveikio galima prarasti klausą.

232 | Lietuvių k.

▶ Naudokite su elektriniu įrankiu pateiktą (-as) papildoma (-as) rankeną (-as). Nesuvaldžius elektrinio įrankio, galima susižaloti.
▶ Jei atliekate darbus, kurių metu darbo įrankis ar varžtas gali kliudyti paslėptus elektros laidus, elektrinį įrankį laikykite už izoliuotų rankenu. Sukimo metu darbo įrankiui ar varžtui palietus laidą, kuriame yra įtampa, jis gali prisiliesti prie metalinių elektrinio įrankio dalių, kuriose yra įtampa, ir operatorius gali patirti elektros smūgį.

Saugos nuorodos dirbantiems su perforatoriais su ilgais gražtais

Visada pradékite gręžti mažu greičiu, grażta pridėję prie ruošinio. Esant didesniam sūkių skaičiui, darbo jrankis, kai yra neprisilietęs prie ruošinio ir gali laisvai suktis, yra linkęs išsilenkti, dėl ko gali būti sužaloti asmenys.

▶ Spauskite tik taip, kad spaudimo jėgos kryptis sutaptų su gražtu, ir nespauskite per stipriai. Gražtas gali jlinkti ir lūžti arba dėl to galite prarasti kontrolę ir susižaloti.

Papildomos saugos nuorodos

Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių.

Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo jrankis gali jstrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio įrankio.

▶ İtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka.

Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.

▶ Neatidarykite akumuliatoriaus ir nedarykite jokių jo pakeitimų. Galimas trumpojo sujungimo pavojus.

Aštrūs daiktai, pvz., vinys ar atsuktuva, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali jvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.

- Akumuliatorių naudokite tik gamintojo gaminiuose. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumų, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.

▶ Po naudojimo iškart nelieskite darbo įrankių ir besiri-bojančių korpuso dalių. Veikimo metu jie gali labai įkaisti ir nudeginti.

Darbo įrankis gręžimo metu gali užsiblokuoti. Darbo metu visuomet būtina tvirtai stovėti, o elektrinį įrankį būtina laikyti abiem rankomis. Priešingu atveju galite nebesuvaldyti elektrinio įrankio.

Darbo metu elektrini įrankį visuomet būtina laikyti abiem rankomis ir tvirtai stovėti. Abiem rankomis laikomas elektrinis įrankis yra saugiau valdomas.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorody ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesįį paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Elektrinis jrankis yra skirtas betonui, plytoms ir naturaliam akmeniui gręžti su smūgiu. Jis taip pat tinka medienai, metalui, keramikai ir plastikui gręžti be smūgio. Elektriniai jrankiai su elektroniniu sūkių reguliatoriumi ir dešininiu bei kairiniu sukimusi taip pat yra skirti varžtams sukti.

Pavaizduoti įrankio elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio jrankio schemos numerius.

(1) SDS plus griebtuvas
(2) Irankių įtvaras SDS plus
(3) Apsaugos nuo dulkių gaubtelis
(4) Užraktinė mova
(5) Vibracijos slopintuvas
(6) Akumuliatoriaus atblokavimo klavišas ^a)
(7) Sukimosi krypties perjungiklis
(8) Rankena (izoliuotas rankenos paviršius)
(9) ljungimo-išjungimo jungiklis

(10) Akumuliatorius ^a)

(11) Grężimo-kirtimo režimų perjungiklio užrakto myg-tukas

(12) Gręžimo-kirtimo režimų perjungiklis

(14) Gylio ribotuvo reguliatoriaus klavišas

(15) Papildoma rankena (izoliuotas rankenos paviršius)

(16) Gylio ribotuvas

(17) Vainikinio griebtuvo apsauginis varžtas ^a)

(18) Vainikinis griebtuvas ^a)

(19) SDS plus kotelis griebtuvui ^3)

(20) Gražto griebtuvo raktas ^a)

(21) Universalus antgalių laikiklis su SDS plus koteliu ^a)

(22) Apsaugos nuo kritimo priemonės tvirtinimo vieta ant elektrinio įrankio

(23) Apsaugos nuo kritimo priemone ^h)
(24) Apsaugos nuo nukritimo priemonės fiksuotas tvirtinimo taškas ^b)

a) Šio priedo standartiniame tiekiamame komplekte nėra.

b) Ši papildoma įranga i standartinį tiekiamą komplektą ir i Bosch papildomos įrangos programą nejeina.

Techniniai duomenys

Akumuliatorinis perforato-rius		GBH 18V-18
Gaminio numeris		3 611 J27 0..
Nominalioji įtampa V 18
Vardinis sūkių skaičiusA)	min-1	900
Smūgių skaičiusA)	min-1	5000
Jrankių įtvaras SDS plus
Maks. gręžinio ∅
– Betonas mm 18
– Plienas mm 10
– Mediena mm 18
SvorisB)	kg 2,0 (1,5 Ah)-3,0(12,0 Ah)
Rekomenduojama aplinkos temperatūra jkraunant	°C 0 ... +35
Leidžiamoji aplinkos tem- peratūra veikiantC) ir sandė- liuojant	°C -20 ... +50
Rekomenduojami akumulia-toriai		GBA 18V...ProCORE18V...
Rekomenduojami krovikliai GAL 18...		GAX 18...GAL 36...

A) Išmatuota 20–25 °C temperatūroje su akumuliatoriumi GBA 18V 4.0Ah.
B) priklausomai nuo naudojamo akumuliatoriaus
C) ribota galia, esant temperaturai < 0 °C
Techniniai duomenys nustatyti su tiekiamame komplekte esančiais akumuliatoriais.
Vertës gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygų. Daugiau informacijos rasite www.bosch-professional.com/wac.

Informacija apie triukšmą ir vibracija

Triukšmo emisijos vertės nustatytos pagal EN IEC 62841-2-6.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 97 dB(A); garso galios lygis 105 dB(A). Paklaida K = 3 dB.

Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė a _h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN IEC 62841-2-6:

Gręžimas su smūgiu j betoną: a_h=19 m/s^2 , K=1,5 m/s^2 , Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir

juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto jvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį galį žymiai padidėti.

Norint tiksliai jvertinti vibracijos ir triukšmo emisija per tam tikra darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-jamas. Tai jvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Akumuliatorius

Bosch akumuliatorinius elektrinius jrankius parduoda ir be akumuliatoriaus. Ar j jūsų elektrinio jrankio tiekiamą komplektą jeina akumuliatorius, galite pažiūrėti ant pakuotės.

Akumuliatoriaus ikrovimas

Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elektriniame prietaise naudojamo ličio jonų akumuliatoriaus.

Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai jkrauti. Kad akumuliatorius veiktų visa galia, prieš pirmajį naudojimą akumuliatorių visiškai jkraukite.

Akumuliatoriaus jdėjimas

Ikrautą akumuliatorių stumkite į akumuliatoriaus laikiklj, kol pajusite, kad užsifiksavo.

Akumuliatoriaus išėmimas

Norėdami išimti akumuliatorių, paspauskite akumuliatoriaus atblokavimo klavišus ir išimkite akumuliatorių. Traukdami nenaudokite jėgos.

Akumuliatoriuje yra 2 fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus atblokavimo klavišą, akumuliatorius neiškristų. J elektrinį prietaisą įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė.

Akumuliatoriaus jkrovos büklès indikatorius

Nuoroda: ne visų tipų akumuliatoriai yra su įkrovos būklės indikatoriumi.

Žali akumuliatoriaus jkrovos būklės indikatoriai rodo akumuliatoriaus jkrovos būklę. Dėl saugumo, jkrovos būklę galima pažiūrėti tik tada, kai elektrinis jrankis neveikia.

Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką arba. āai galima ir tada, kai akumuliatorius yra išimtas.

234 | Lietuvių k.

Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti.

Akumuliatoriaus tipas GBA 18V...

Šviesos diodas Talpa

Šviečia nuolat 3× žali 60–100 %

Šviečia nuolat 2× žali 30–60 %

Šviečia nuolat 1× žalias 5–30 %

Mirksi 1× žalias 0–5 %

Akumuliatoriaus tipas ProCORE18V...

Šviesos diodas Talpa

Šviečia nuolat 5× žali 80–100 %
Šviečia nuolat 4× žali 60–80 %
Šviečia nuolat 3× žali 40–60 %
Šviečia nuolat 2× žali 20–40 %
Šviečia nuolat 1× žalias 5–20 %
Mirksi 1× žalias 0–5 %

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Saugokite akumuliatorių nuo drėgmės ir vandens.

Akumuliatorių sandėliuokite tik nuo – 20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.

Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti.

Laikykitės pateiktų šalinimo nurodymų.

Montavimas

Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių.

Priešingu atveju, netyčia nuspaudus jjungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.

Pagalbinė rankena

▶ Elektrini jrankj naudokite tik su papildoma rankena (15).
▶ Papildoma rankena visada tvirtai užveržta. Priešingu atveju dirbdami galite nebesuvaldyti elektrinio įrankio.

Papildomos rankenos pasukimas (žr. A pav.)

Papildomą rankeną (15) galite pasukti taip, kad darbo padėtis būtų kuo saugesnė ir mažiausia varginanti.

- Papildomos rankenos (15) apatinę dalj pasukite prieš laikrodžio rodyklę ir nustatykite papildomą rankeną (15) j norimą padėtį. Vėl užveržkite papildomos rankenos (15) apatinę dalj, sukdami ją pagal laikrodžio rodyklę.

Atkreipkite dėmesį, kad papildomos rankenos užveržia- moji juosta būtų specialiame, korpuse esančiame griove- lyje.

Griebtuvo ir įrankio parinkimas

Norint gręžti su smūgiu, reikia SDS plus įrankių, kuriuos būtų galima įstatyti į SDS plus griebtuvą.

Norint gręžti be smūgio medienoje, metale, keramikoje ir plastike bei norint sukti varžtus, reikia naudoti ne SDS plus sistemos įrankius (pvz., grąžtus su cilindriniu kotu). Šiems įrankiams reikia vainikinio griebtuvo.

Nuoroda: vainikinj griebtuvą naudokite tik pasirinkus veikimo režimą Grężti be smūgio.

Griebtuvo keitimas

Vainikinio griebtuvo įdėjimas ir išėmimas

Norėdami dirbti su įrankiais be SDS plus (pvz., gražtu su cilindriniu kotu), turite uždėti specialų griebtuvą (vainikinį arba greitojo užveržimo griebtuvą).

Vainikinio griebtuvo montavimas (žr. B pav.)

- Jsukite SDS plus kotelj (19) j vainikinj griebtuvą (18). Pri-tvirtinkite vainikinj griebtuvą (18) apsauginiu varžtu (17). Atkreipkite dėmesį, kad apsauginis varžtas yra su kai-riniu sriegiu.

Vainikinio griebtuvo jdėjimas (žr. B pav.)

- Nuvalykite kotelio jstatomaji galą ir ji truputį patepkite.

– Vainikinį griebtuvą su koteliu sukite į įrankių įtvarą, kol jis savaime užsifiksuos.

- Patikrinkite, ar užsifiksavo, t. y. vainikinj griebtuvą patraukite.

Vainikinio griebtuvo nuémimas

- Patraukite užraktinę movą (4) atgal ir nuimkite vainikinį griebtuvą (18).

Irankių keitimas

Apsauginis nuo dulkių gaubtelis (3) neleidžia gręžimo metu kylančioms dulkėms patekti į jrankių įtvarą. Įdėdami įrankius saugokite, kad nepažeistumėte apsauginio nuo dulkių gaubtelio (3).

▶ Pažeistą apsauginį nuo dulkių gaubtelį būtina nedelsiant pakeisti. Tai atlikti rekomenduojame remonto tarnyboje.

SDS plus įrankio keitimas

SDS plus darbo irankio istatymas (žr. C pav.)

Su SDS plus griebtuvu (1) nenaudodami papildomų įrankių galite lengvai ir patogiai pakeisti darbo įrankį.

- Darbo jrankj nuvalykite ir jo įstatomajį galą šiek tiek pate-pkite.

- Darbo jrankj sukdami stumkite j jrankių įtvarą (2), kol jis savaime užsirakins.

- Patrauke jrankj atgal, patikrinkite, ar jis tinkamai užsifik-savo.

Dél sistemos ypatumu jstatytas SDS plus darbo įrankis turi šiek tiek laisvumo. Todél veikiant tuščiaja eiga, gali susidaryti radialinis nuokrypis. Tai neturi jokios įtakos gręžiamos kiau- rymės tikslumui, nes gręžiant gražtas centruojasi savaime.

SDS plus darbo įrankio išėmimas (žr. D pav.)

- Patraukite užraktinę movą (4) j priekj ir išimkite darbo jrankj.

Vainikinio griebtuvo įrankio keitimas

Darbo įrankio įstatymas (žr. E pav.)

Nuoroda: įrankių be SDS plus nenaudokite gręžti su smūgiu! Gręžiant su smūgiu, įrankiai be SDS plus ir jų griebtuvas yra pažeidžiami.

• |statykite vainikinj griebtuvą (18).
• Sukdami atverkite vainikinj griebtuvą (18) tiek, kad galė-tumėte įstatyti įrankį. Įstatykite įrankį.
• Griebtuvo raktą (20) jstatykite j vainikinio griebtuvo (18) atitinkamą angą ir tolygiai veržkite jrankj.

- Pasukite grężimo-kirtimo režimų perjungiklj (12) i padėtį „Grężimas“.

Darbo jrankio išémimas (žr. F pav.)

- Vainikinio griebtuvo movą (18) griebtuvo raktu (20) sukite prieš laikrodžio rodyklę, kol darbo jrankį bus galima išimti.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ažuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

• Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo jrangą.
• Pasirūpinkite geru darbo vietos védinimu.
• Rekomenduojama dévěti kvépavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Naudojimas

Paruošimas naudoti

Veikimo režimo pasirinkimas

Gręžimo-kirtimo režimų perjungikliu (12) pasirinkite elektrinio įrankio veikimo režimą.

- Norédami pakeisti veikimo režimą, paspauskite atblokavimo klavišą (11) ir sukite gręžimo-kirtimo režimų

perjungiklj (12) j norimą padėtį, kol išgirsite, kad jis užsifiksavo.

Nuoroda: veikimo režimą keiskite tik tada, kai elektrinis jrankis išjungtas! Priešingu atveju galite pažeisti elektrinį jrankį.

Padėtis, norint Gręžti su smūgiu betoną arba akmenį

Padėtis, norint grežti be smūgio medieną, metalą, keramiką ir plastiką bei sukti varžtus

Sukimosi krypties nustatymas (žr. G pav.)

Sukimosi krypties perjungikliu (7) galite pakeisti elektrinio jrankio sukimosi kryptj. Tačiau tada, kai jjungimo-išjungimo jungiklis (9) yra nuspaustas, tai padaryti yra nejmanoma.

▶ Sukimosi krypties perjungiklj (7) junkite tik tada, kai elektrinis jrankis neveikia.

Norėdami gręžti su smūgiu ar be smūgio, visada nustatykite dešininę sukimosi kryptį.

- Dešininis sukimasis: norėdami gręžti ir jsukti varžtus, spauskite sukimosi krypties perjungiklj (7) i kairę iki atramos.

- Kairinis sukimasis: norédami atlaisvinti arba išsukti varžtus ar atsukti veržles, spauskite sukimosi krypties perjungiklj (7) j dešinę iki atramos.

Nuoroda: jei sukimosi krypties perjungiklis yra vidurinėje padėtyje, jjungimo-išjungimo jungiklis yra užblokuotas.

ljungimas ir išjungimas

- Norédami elektrini jrankj jjungti, paspauskite jjungimo-iš-jungimo jungiklj (9).

Darbinė lemputė (13) šviečia, kai šiek tiek arba visiškai nuspaustas jjungimo-išjungimo jungiklis (9), ji apšviečia darbine sritj, kai ji nepakankamai apšviesta.

- Norėdami elektrini įrankį išjungti, atleiskite jjungimo-iš-jungimo jungiklj (9).

Esant žemai temperatūrai, prietaisas gali išvystyti visą kirtimo ar gręžimo našumą tik po tam tikro laiko.

Sūkių skaičiaus ir smūgių skaičiaus nustatymas

Jungto elektrinio jrankio sūkių skaičių tolygiai galite reguliuoti atitinkamai spausdami jjungimo-išjungimo jungiklj (9).

Šiek tiek spaudžiant jjungimo-išjungimo jungiklj (9), įrankis veikia mažais sūkiais. Daugiau spaudžiant jungiklj, sūkių skaičius didėja.

Darbo patarimai

Grężimo gylio nustatymas (žr. H pav.)

Gylio ribotuvu (16) galima nustatyti pageidaujamą grężimo gylj X.

- Paspauskite gylio ribotuvo nustatymo mygtuką (14) ir j papildomą rankeną (15) jstatykite gylio ribotuvą. Ant gylio ribotuvo esantys grioveliai (16) turi būti nukreipti žemyn.

236 | Lietuvių k.

• SDS plus sistemos darbo jrankj iki atramos stumkite j SDS plus jrankių įtvarą (2). Priešingu atveju, jei SDS plus darbo jrankis juda, gali būti klaidingai nustatomas gręžimo gylis.
• Ištraukite gylio ribotuvą tiek, kad atstumas tarp gražto viršūnės ir gylio ribotuvo galo būtų lygus norimam gręžimo gyliui X.

Sukimo momentas esant perkrovai

Istrigus ar užsikabinus gražtui, isijungia apsauginė sankaba, kuri išjungia jėgos perdavimą i sukli. Kadangi tuo metu prietaisą veikia reakcijos momentą su-keliančios jėgos, jį būtina patikimai laikyti abiem ran-komis ir tvirtai stovėti.
Užsiblokavus elektriniam įrankiui, elektrini įrankį iš-junkite ir atlaisvinkite darbo įrankį. Ijungiant su užstri-gusių darbo įrankiu, susidaro didelis reakcijos jėgų momentas.

Greitojo atjungimo jtaisas („KickBack Control“)

Greitojo atjungimo įtaisas („KickBack Control“) užtikrina geresnę elektrinio įrankio kontrolę ir tokiu būdu padidina dirbančiojo apsaugą nei dirbant su elektriniais įrankiais be „KickBack Control“. Staiga ir netikėtai pradėjus suktis

elektriniam jrankiui apie grąžto ašj, elektrinis jrankis išsijungia.

- Norédami jrankj pakartotinai jjungti, jjungimo-išjungimo jungiklj (9) atleiskite ir paspauskite iš naujo.

Apie greitą išjungimą praneša ant elektrinio įrankio esanti mirksinti darbinė lemputė (13).

Vibracijos slopintuvas

Vibration Control

Integruota vibracijos slopinimo sistema sumažina kylančia vibracija.

▶ Nebenaudokite elektrinio įrankio, jei pažeistas vibracijos slopinimo elementas.

Elektroninis sūkių stabilizatorius

Elektroninis sūkių skaičiaus stabilizatorius palaiko pastovų nustatytą sūkių skaičių tiek veikiant įrankiui tuščiaja eiga, tiek su tam tikra apkrova. Tai užtikrina tolygų darbo našumą.

Suktuvo antgalio įstatymas (žr. I pav.)

Ant verzlès uždėkite ar j varžta įremkite tik išjungta elektrini įrankį. Besisukantys darbo įrankiai gali nuslysti. Norint naudoti suktuvo antgalį, reikia universalaus antgalių laikiklio (21) su SDS plus koteliu.

• Nuvalykite kotelio jstatomaji galą ir ji truputį patepkite.
• Universalų antgalių laikiklj sukdami stumkite į įrankių įtva-ra, kol jis savaime užsifiksuos.
• Patikrinkite, ar užsifiksavo, t. y. universalų antgalių laikiklj patraukite.
• J universalų antgalių laikikljį jstatykite antgalį. Naudokite tik varžto galvutei tinkamą suktuvo antgalį.
• Norėdami išimti universalų antgalių laikiklj, pastumkite užraktinę movą (4) atgal ir išimkite universalų antgalių laikiklj (21) iš įrankių įtvaro.

Apsaugos nuo nukritimo priemonės tvirtinimas (žr. J pav.)

Nuoroda: elektriniam jrankiui nuo nukritimo apsaugoti turi būti naudojama sistemai skirta apsaugos nuo nukritimo priemonė (23). Apsaugos nuo nukritimo priemonės maksimalus leidžiamasis ilgis yra 1,8 m. Būtinai atkreipkite dėmesį j leidžiamają tvirtinimo vietą (22) ant elektrinio jrankio.

Kaip apsaugos nuo nukritimo priemonę rekomenduojama rinktis pirmiausia inkarais pritvirtintą juostą arba apsaugos nuo nukritimo priemonę su kritimo amortizatoriumi. Tvirtindami apsaugos nuo nukritimo priemonę (23), būtinai laikykitės jos naudojimo instrukcijos.

Apsaugos nuo nukritimo priemonės kitą galą būtinai pritvirtinkite prie stabilios struktūros (pvz., pastato ar pastolių) ir niekada netvirtinkite prie naudotojo.
Apsaugos nuo nukritimo priemonė turi galėti laisvai judėti, ją leidžiama tvirtinti tik fiksuotame tvirtinimo taške (24) ir leidžiamoje tvirtinimo srityje (22) ant elektrinio įrankio.
Fiksuotą tvirtinimo tašką (24) pasirinkite taip, kad elektrinis įrankis kritimo atveju galėtu laisvai įkristi įapsaugos nuo nukritimo priemonę, neapsivyniodamas aplink naudotoją ir jam nepakenkdamas.
Niekada nenaudokite apsaugos nuo nukritimo priemonės ant elektrinio įrankio, kai yra primontuota dulkių nusiurbimo įranga.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių.
Priešingu atveju, netyčia nuspaudus jjungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.
Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.
▶ Pažeistą apsauginį nuo dulkių gaubtelį būtina nedelsiant pakeisti. Tai atlikti rekomenduojame remonto tarnyboje.
- Po kiekvieno naudojimo išvalykite jrankių įtvarą (2).

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia: www.bosch-pt.com

Iškilus klausimams apie mūsų gaminius ir papildomą įrangą, jums mielai patars Bosch konsultavimo skyriaus specialistai. leškodami informacijos ir užsakydami atsargines dalis būtinai nurodykite 10-ženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus servisų adresus rasite čia:

Rekomenduojamų ličio jonų akumuliatorių gabenimui taikomos pavojingu krovinių gabenimą reglamentuojančių jstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimu.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transporto pervežimų, ekspedijavimo jmonė), būtina atsižvelgti į pakuotėms ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.

Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėty. Taip pat prašome laikytis ir nacionalinių teisės aktų.

Šalinimas

Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Elektrinių įrankių, akumuliatorių bei baterijų nemeskite j buitinių atlieky konteinerius!

Tik ES šalims:

Nebetinkamus naudoti elektrinius jrankius ir pažeistus ar susidėvėjusius akumuliatorius / baterijas būtina šalinti atskirai. Naudokitės numatytomis surinkimo sistemomis.

Netinkamai šalinant elektros ir elektroninės įrangos atliekas dėl galimai jose esančių pavojingų medžiagų galimas kenksmingas poveikis aplinkai ir žmonių sveikatai.

Akumuliatoriai ir baterijos:

Ličio jonų:

prašome laikytis transportavimo skyriuje pateiktų nuorodu (žr. „Transportavimas“, Puslapis 237).

한국어

안전 수칙

전동공구 일반 안전 수칙

경고
