GBH 185LI Professional - Haamer BOSCH - Tasuta kasutusjuhend

Toote tüüp	Juhtmeta augustaja (vasar)
Mark	Bosch
Mudel	GBH 185LI Professional
Nimipinge	18 V
Tööriistahoidik	SDS plus
Löögisagedus	0–4675 min⁻¹
Nimikiirus (parempööre)	0–1050 p/min
Nimikiirus (vasakpööre)	0–1050 p/min
Max puurimisläbimõõt (betoon)	22 mm
Max puurimisläbimõõt (teras)	13 mm
Max puurimisläbimõõt (puit)	20 mm
Kaal	2,6–3,7 kg (olenevalt akust)
Pikkus	296 mm
Kõrgus	208 mm
Laadimistemperatuur	0 °C kuni +35 °C
Kasutus-/hoidistemperatuur	−20 °C kuni +50 °C
Soovitatavad akud	GBA 18V..., ProCORE18V...
Soovitatavad laadijad	GAL 18..., GAX 18..., GAL 36...
Helirõhutase	93 dB(A) (ilma GDE 12)
Helivõimsustase	101 dB(A) (ilma GDE 12)
Vibratsioon (betooni puurimine)	14,0 m/s² (K=1,5 m/s²)
Vibratsioon (meiseldamine)	9,4 m/s² (K=1,5 m/s²)
Funktsioonid	Augustamine löögiga, puurimine ilma löögita, meiseldamine, kruvimine
Ohutus	KickBack Control, turvavabastus, vibratsiooni summutamine
Valgustus	Sisseehitatud LED

Korduma kippuvad küsimused - GBH 185LI Professional BOSCH

Kuidas töörežiimi muuta?

Režiimi muutmiseks vajutage lukustusvabastusnuppu (12) ja pöörake valijat (13) soovitud asendisse (puurimine, puurimine ilma löögita, meiseldamine, Vario-Lock). Vahetage režiimi ainult siis, kui tööriist on seiskunud.

Kuidas akut paigaldada ja eemaldada?

Sisestage aku (11) sektsiooni kuni see fikseerub. Eemaldamiseks vajutage lukustusvabastusnuppu (7) ja tõmmake aku välja. Akul on topelt-turvalukustus.

Kuidas puurimissügavust reguleerida?

Vajutage sügavuspiiriku reguleerimisnuppu (15), sisestage piirik (17) abikäepidemesse (16) soontega allapoole, seejärel seadke see soovitud sügavusele X.

Mida teha tööriista kinnikiilumise korral?

Turvavabastus katkestab spindli ajami, kui tarvik kinni kiilub. Lülitage tööriist välja, eemaldage kinnikiilunud tarvik, seejärel lülitage uuesti sisse. KickBack Control seade peatab tööriista koheselt järsu pöörlemise korral.

Kuidas kukkumiskaitse kinnitada?

Kasutage sobivat kukkumiskaitset (24) (maksimaalne pikkus 1,8 m). Kinnitage see tööriista kinnituspiirkonda (23) ja teine ots fikseeritud ankurpunkti (25). Ärge kunagi kinnitage seda riiete või randme külge.

Kas ma saan kasutada puure ilma SDS plus saba?

Jah, silindrilise sabaga puuride jaoks peate paigaldama võtmega padruni (19) või automaatpadruni SDS plus adapteriga (20). Kasutage neid tarvikuid ainult puurimisrežiimis ilma löögita.

Kuidas tolmu kaitset hooldada?

Puhastage tolmukaitse (3) pärast iga kasutamist. Kui see on kahjustatud, vahetage see kohe välja. Laske vahetus teha teeninduskeskuses.

Mis on KickBack Control seade?

KickBack Control peatab automaatselt elektrilise tööriista, kui see hakkab järsult pöörlema ümber puuri telje, parandades seeläbi kontrolli ja ohutust. Peatumist näitab LED-tuli (14) vilkumine.

Kuidas abikäepidet reguleerida?

Keerake abikäepide (16) vastupäeva lahti, suunake see soovitud asendisse, seejärel pingutage uuesti päripäeva keerates. Veenduge, et klamber on korpuse soones.

Millised laadijad sobivad GBH 185LI-ga?

Soovitatavad laadijad on Bosch'i mudelid GAL 18..., GAX 18... ja GAL 36.... Kasutage nende liitiumioonakude laadimiseks ainult neid laadijaid.

KASUTUSJUHEND GBH 185LI Professional BOSCH

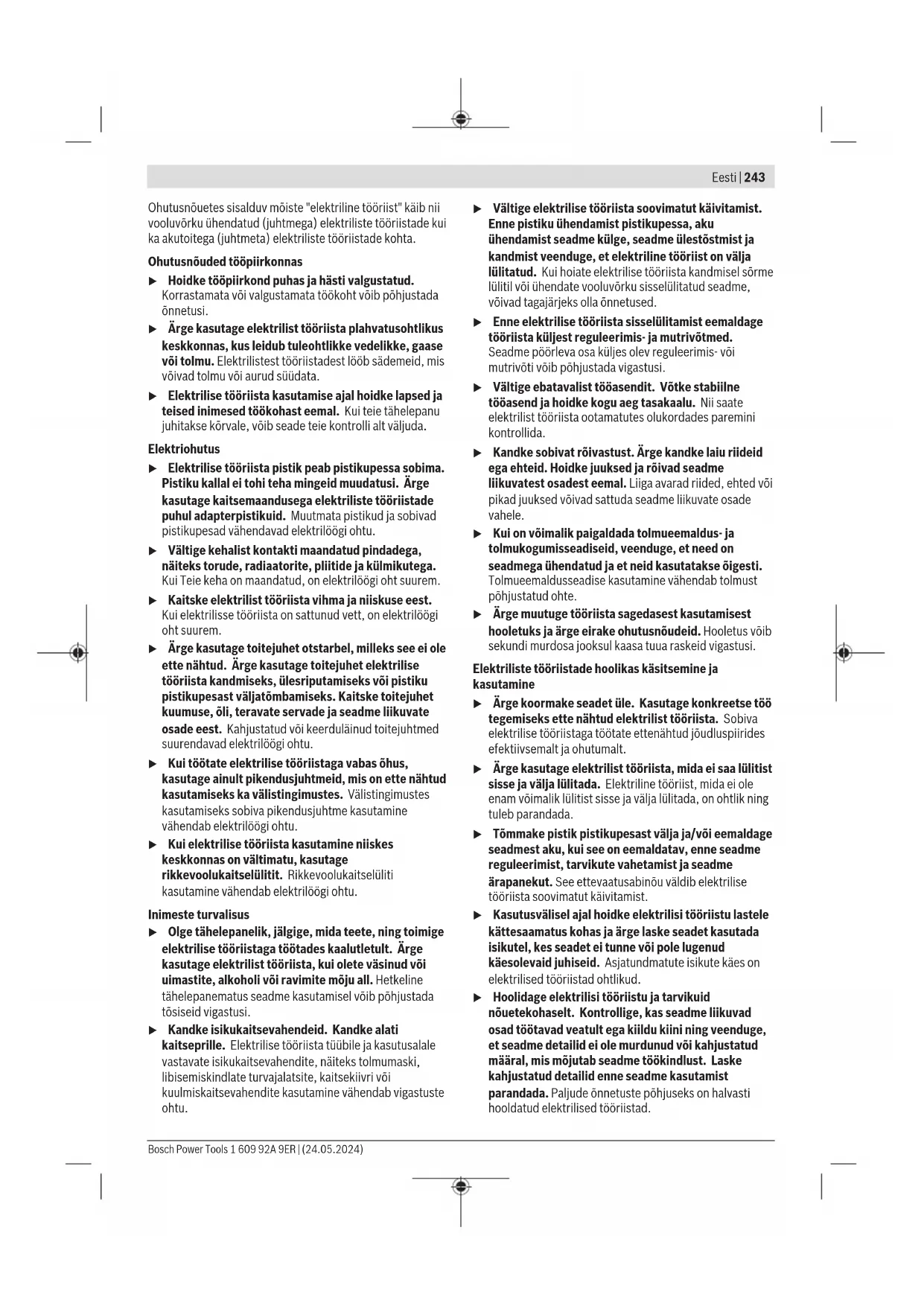

Üldised ohutusnõuded elektriliste tööriistade kasutamisel

HOIATUS

Lugege läbi kõik tööriistaga kaasas olevad ohutusnõuded ja juhised

ning tutvuge kõigi jooniste ja spetsifikatsioonidega.

Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.

Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.

Ohutusnõuded tööpiirkonnas

Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada õnnetusi. Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda.

Elektriohutus

Elektrilise tööriista pistik peab pistikupessa sobima. Pistikuga ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem. Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välitingimustes. Välitingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.

Inimeste turvalisus

Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.

Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja riided seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

Elektriliste tööriistade hoolikas käsitsemine ja kasutamine

Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist. Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. Hoolitsege elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kinni ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.

Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, võttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana õlist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.

Akutööriistade hoolikas käsitsemine ja kasutamine

Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks. Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu. Kasutusvälisel ajal hoidke akusid eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad akukontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju. Väärkasutuse korral võib akuvedelik välja voolata; vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi. Ärge kasutage akut ega tööriista, mis on kahjustada saanud või mida on modifitseeritud. Kahjustada saanud või modifitseeritud akud võivad põhjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahju. Kaitske akut ja elektrilist tööriista tule ja väga kõrgete temperatuuride eest. Kokkupuude tulega või üle 130°C temperatuuriga võib põhjustada plahvatuse. Järgige kõiki laadimisjuhiseid ja ärge laadige akut väljaspool juhistes määratletud temperatuurivahemikku. Nõuetele mittevastav laadimine või laadimine väljaspool ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tulekahju ohtu.

Teenindus

Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö. Ärge kunagi käidelge kahjustada saanud akusid. Akusid võivad käidelda vaid tootja esindajad või volitatud hooldekeskuse töötajad.

Haamrite ohutusjuhised

Ohutusnõuded mis tahes tööde tegemisel

Kandke kuulmiskaitsevahendeid. Müra võib kahjustada kuulmist. Kasutage lisakäepidet (lisakäepidemeid), kui see (need) on seadmega kaasas. Kontrolli kaotuse tagajärjeks võivad olla kehavigastused. Tehes töid, mille puhul võib lõiketarvik või kinnituselement tabada varjatud elektrijuhtmeid, hoidke elektrilist tööriista ainult käepideme isoleeritud pinnast. Lõiketarvik ja kinnitusdetailid, mis puutuvad kokku pingestatud elektrijuhtmega, võivad seada pinge alla elektrilise tööriista metallosad ja anda tööriista kasutajale elektrilöögi.

Ohutusnöuded pikkade puuride kasutamisel pöördhaamritega

Alustage puurimist madalatel pööretel, nii et puuri ots puutub toorikuga kokku. Kõrgemate pöörete korral tekib oht, et puur kõverdub, kui see saab toorikuga kokku puutumata vabalt pöörelda, tagajärjeks võivad olla kehavigastused. Rakendage survet ainult otse puurile ning hoiduge liigse surve rakendamisest. Puur võib kõverduda, murduda ja põhjustada kontrolli kaotuse tööriista üle, mille tagajärjeks on kehavigastused.

Täiendavad ohutusnöuded

Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusettevõtte poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöögioht. Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiiluda ja põhjustada kontrolli kaotuse seadme üle. Kinnitage töödeldav toorik. Kinnitusseadmete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides. Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Aku võib põlema süttida või plahvatada. Ohutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid. Ärge avage akut. Esineb lühise oht. Teravad esemed, näiteks naelad või kruvikeerajad, samuti löögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda. Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.

Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti tule, mustuse, vee ja niiskuse eest. Plahvatus- ja lühiseoht.

Ärge puudutage vahetult pärast töötamist ühtegi tööriista ega selle korpuse osa. Need võivad olla töötamise ajal väga kuumaks läinud ja põhjustada põletusi. Puurimise ajal võib vahetatav tööriist kinni jääda. Leidke endale kindel jalgealune ja hoidke elektrilist tööriista mõlema käega tugevasti kinni. Vastasel juhul võite kaotada tööriista üle kontrolli. Olge meisliga lohkudes ettevaatlik. Lammutusmaterjali kukkuvad killud võivad vigastada kõrvalseisjaid või teid ennast. Töötamisel hoidke elektrilist tööriista tugevasti kahe käega ja võtke stabiilne asend. Elektriline tööriist püsib kahe käega hoides kindlamini käes. Riputusaasa kinnituskoht (6) ja riputusaas ei ole ette nähtud kukkumiskaitsena kasutamiseks. Kasutage riputusaasa kinnituskohta (6) eranditult ainult riputusaasa kinnitamiseks. Ärge kinnitage kukkumiskaitsvahendeid (24) mitte kunagi riputusaasa kinnituskohta (6).

Toote kirjeldus ja kasutusjuhend

Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Nõuetekohane kasutamine

Elektriline tööriist on ette nähtud betooni, tellise ja kivi löökpuurimiseks ning kergemateks meislitöödeks. Samuti sobib see puidu, metalli, keraamika ja plasti löögita puurimiseks. Elektrooniliselt reguleeritavad ja päripäeva/vastupäeva pöörlevad seadmed sobivad ka kruvide keeramiseks.

Kujutatud komponendid

Joonistel kujutatud komponentide numeratsiooni aluseks on elektrilise tööriista jooniseleheküljel olevad numbrid.

(1) SDS plus-padrun (2) SDS plus-tööristakinnitus (3) Tolmukaitsekübar (4) Lukustushülss (5) Vibratsioonisummutus (6) Riputusaasa kinnituskoht (7) Aku lukustuse vabastusnupp (8) Pöörlemissuuna ümberlüliti (9) Käepide (isoleeritud haardepind) (10) Sisse-/väljalüliti (11) Aku (12) Löögi/pöörlemise peatamislüliti vabastusnupp (13) Löögi/pöörlemise peatamislüliti (14) Töövalgusti (15) Sügavuspiiriku seadenupp (16) Lisakäepide (isoleeritud haardepind) (17) Sügavuspiirik (18) Hammasvööpadruni fikseerimiskruvi (19) Hammasvööpadrun (20) Padruni SDS plus-kinnitusvars (21) Puuripadruni võti (22) SDS plus-kinnitusvarrega universaalhoidik (23) Kukkumiskaitsevahendi kinnituspiirkond elektrilisel tööriistal (24) Kukkumiskaitsevahend (25) Kukkumiskaitsevahendi fikseeritud tugipunkt

a) See lisavarustus ei kuulu standardsesse tarnekomplekti.

b) Need tarvikud ei kuulu standard-tarnekomplekti ega Boschi tarvikute hulka.

Tehnilised andmed

Akupuurvasar GBH 185-LI
Tootenumber		3611 J240..
Nimipinge V= 18
LöögikiirusA)	min-1	0-4675
NimipöörlemiskiirusA)
- Päripäeva põörlemine min	-1	0-1050
- Vastupäeva põörlemine min	-1	0-1050
Töörista kinnituskoht SDS plus
Spindlikaela lübimööt mm 50
Puuri max Ø
- Betoon mm 22

246|Eesti

Akupuurvasar GBH 185-LI
- Teras mm 13
- Puit mm 20
Kaal®	kg 2,6 (1,5 Ah)-3,7 (12 Ah)
Pikkus mm 296
Körgus mm 208
Soovitatav keskkonnatemperatuur laadimisel °C 0 ... +35
Lubatud keskkonnatemperatuur tõötamisel ja hoijustamisel °C -20 ... +50
Soovitatavad akud®	GBA 18V... ProCORE18V...
Soovitatavad laadämisseadmed GAL 18...	GAX 18... GAL 36...

A) Mõõdetud 20-25 °C juures akuga GBA 18V 4.0Ah. B) Sõltuvalt kasutatud akust C) Piiratud võimsus temperatuuril < 0°C . D) kombineeritult tolmueemaldusseadisega GDE 12 tuleb kasutada akut >3,0 Ah

Väärtused võivad olenevalt tootest varieeruda ja oleneda kasutus- ning keskkonnatingimustest. Täiendav teave veebisaidil www.bosch-professional.com/wac.

Andmed müra/vibratsiooni kohta

	GBH 185-LI GBH 185-LI seadisega GDE 12
Mūrapäästuväärtused, määratud vastavalt standardile EN IEC 62841-2-6.
Elektrilise tõörista A-korrigeeritud müratase on tavaliselt:
Heliröhutase dB(A)	93	94
Helivöimsustase	dB(A)	101	102
Mõötemääramatus K	dB	3	3
Kandke kuulmiskaitset!
Vibratsiooni koguväärtused ah (kolme suuna vektorsumma) ja mõötemääramatus K, määratud vastavalt standardile EN IEC 62841-2-6:
Betooni lõökpuurämisel:
ah	m/s2	14,0	13,3
K	m/s2	1,5	1,5
Meiseldamisel:
ah	m/s2	9,4	-
K	m/s2	1,5	-

Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on mõõdetud standardset mõõtemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks. Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu

tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada.

Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja jooksul vibratsioonitaset ja mürapäästu tunduvalt vähendada.

Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus.

Aku

Bosch müüb juhtmeta elektrilisi tööriistu ilma akuta. Pakendilt näete, kas aku kuulub teie elektrilise tööriista tarnekomplekti.

Aku laadimine

Kasutage üksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed on ette nähtud elektrilises tööriistas kasutatud liitium-ioonaku laadimiseks.

Juhis: liitiumioonakud tarnitakse tehasest rahvusvaheliste transpordieeskirjade põhjal osaliselt laetutena. Selleks et aku täielikku võimsust tagada, laadige aku enne esimest kasutamist täielikult täis.

Aku paigaldamine

Lükake laetud aku akuhoidikusse nii, et see kuuldavalt fikseeruks.

Aku eemaldamine

Aku eemaldamiseks vajutage lukustuse vabastamise nuppe ja tõmmake aku välja. Ärge rakendage seejuures jõudu.

Akul on kaks lukustusastet, mis takistavad aku väljakukkumist aku lukustuse vabastamisnupu kogemata vajutamisel. Elektritööriista paigaldatud akut hoiab õiges asendis vedru.

Aku laetuse taseme näidik

Märkus: kõikidel akutüüpidel ei ole laetuse taseme indikaatorit.

Rohelised LEDid aku laetuse taseme näidikul näitavad aku laetuse taset. Ohutuse huvides saab aku laetuse taset vaadata ainult väljalülitatud elektrilisel tööriistal.

Laetuse taseme vaatamiseks vajutage laetuse taseme näidiku nuppu. See on võimalik ka väljavõetud aku korral.

Kui laetuse taseme näidiku nupu vajutamisel ei sütti ükski LED, on aku defektne ja tuleb välja vahetada.

Aku tüüp GBA 18V...

LED Mahtuvus

Pidev tuli 3 × roheline 60-100%

Pidev tuli 2 × roheline 30-60%

Pidev tuli 1 × roheline 5-30%

Vilkuv tuli 1 × roheline 0-5%

Juhised aku käsitsemiseks

Kaitske akut niiskuse ja vee eest.

Hoidke akut temperatuuril -20°C kuni 50°C. Ärge jätke akut suvel autosse.

Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva pintsliga.

Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskõlbmatuks ja tuleb välja vahetada. Järgige ringlussevõtu juhiseid.

Paigaldamine

Võtke aku enne kõiki töid elektrilise tööriista juures (näiteks hooldus, tööriistavahetus jms) elektrilisest tööriistast välja. Sisse-/väljalüliti juhusliku rakendamise korral on vigastumisoht.

Lisakäepide

Kasutage elektrilist tööriista ainult koos lisakäepidemega (16). Veenduge, et lisakäepide oleks alati kindlalt kinnitatud. Vastasel juhul võite tööd tehes kaotada tööriista üle kontrolli.

Lisakäepideme kallutamine (vt joonist A)

Kindla ja mugava tööasendi saamiseks võite lisakäepidet (16) suvaliselt pöörata.

-Keerake lisakäepideme (16) alumist hoidepidet vastupäeva ja kallutage lisakäepide (16) soovitud asendisse. Seejärel keerake lisakäepide (16) päripäeva jälle kinni.

Veenduge, et lisakäepideme kinnitusriba on korpuse vastavas soones.

Padruni ja tööriista valimine

Löökpuurimiseks ja meiseldamiseks on vaja SDS plus kinnitusega tööriistu, mis paigaldatakse SDS plus padrunisse.

Puidu, metalli, keraamika ja plasti löögita puurimiseks, samuti kruvikeeramiseks kasutatakse ilma SDS plus kinnituseta tööriistu (nt silindrilise varrega puure). Nendele tööriistadele on vaja hammasvöö-puurpadrunit.

Suunis: kasutage hammasvöö-puurpadrunit ainult töörežiimis ilma löögita puurimisel.

Padruni vahetamine

Hammasvöö-puurpadruni paigaldamine/eemaldamine

Ilma SDS plusita tööriistadega (nt silindrilise varrega puuridega) töötamiseks tuleb paigaldada sobiv puuripadrun (hammasvöö- või kiirkinnituspuuripadrun).

Hammasvöö-puurpadruni monteerimine (vt jn B)

Keerake SDS plus-kinnitusvars (20) hammasvöö-puurpadrunisse (19). Fikseerige hammasvöö-puurpadrun (19) fikseerimiskruviga (18). Pange tähele, et fikseerimiskruvil on vasakkeere.

Hammasvöö-puurpadruni paigaldamine (vt jn B)

• Puhastage kinnitussaba padrunisse kinnituvat osa ja määrige seda kergelt. -Lükake hammasvöö-puurpadrun koos adapteriga pöördliigutusega padrunisse, kuni see automaatselt lukustub. Lukustuse kontrollimiseks tõmmake hammasvöö-puurpadrunit.

Hammasvöö-puurpadruni eemaldamine

-Lükake lukustushülssi (4) tahapoole ja võtke hammasvöö-puurpadrun (19) ära.

Tööriista vahetamine

Tolmukaitsekate (3) kaitseb tööriistahoidikut töötamise ajal puurimistolmu sissetungimise eest. Jälgige, et tööriista paigaldamisel ei kahjustaks tolmukaitsekatet (3).

Vigastatud tolmukaitse tuleb kohe asendada. Soovitatav on lasta seda teha mõnes klienditeeninduskohas.

Tööriistavahetus (SDS plus)

Vahetatava SDS plus-tööriista paigaldamine (vt jn C)

SDS plus-puuripadrun (1) võimaldab vahetatavat tööriista ilma täiendavaid tööriistu kasutamata lihtsalt ja mugavalt vahetada.

• Puhastage vahetatava tööriista hoidikusse sisestatav osa ja määrige seda kergelt. -Lükake vahetatav tööriist pöördliligutusega tööriistakinnitusse (2), kuni see iseseisvalt lukustub.
• Kontrollige tööriistast tõmmates selle lukustumist. Vahetatav SDS plus-tööriist on süsteemist tingituna vabalt liikuv. Seetõttu tekib tühikäigul radiaalhalve. See ei mõjuta puurava täpsust, sest puur tsentreerub puurimisel.

Vahetatava SDS plus-tööriista eemaldamine (vt jn D)

-Lükake lukustushülssi (4) tahapoole ja eemaldage vahetatav tööriist.

Tööriista vahetamine hammasvõllipadrunis. Vahetatava tarviku paigaldamine (vt jn E)

Suunis: Ärge kasutage SDS plus-kinnituseta tööriistu lõõkpuurimisel ega meiseldamisel! Lõõkpuurimine ja meiseldamine kahjustavad SDS plus-kinnituseta tööriistu ning padrunit.

• Paigaldage hammasvõll-puuripadrun (19). -Avage hammasvõll-puuripadrun (19) seda pöörates, kuni saate tarviku sisse asetada. Asetage tarvik kohale.
• Asetage puuripadruni võti (21) vastavatesse avadesse hammasvõll-puuripadrunil (19) ja pingutage tarvik ühtlaselt. -Keerake lõök/pöörlemise peatamislüliti (13) asendisse "Puurimine".

Vahetatava tööriista eemaldamine (vt jn F)

• Pöörake hammasvöö-puuripadruni (19) hülssi puuripadrunivõtmega (21) vastupäeva, kuni vahetatav tööriist saab eemaldada.

Tolmu/saepuru äratõmme

Pliisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögipuit, on vähkitekitava toimega, eriti kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. - Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat. - Tagage töökohas hea ventilatsioon. - Soovitav on kasutada hingamisteede kaitsemaski filtriga P2.

Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest.

Betooni- ja kivitolmu eemaldamiseks on vaja tolmueemaldusseadist GDE 12.

Puidu-, metalli- ja plastitolmu ning terviseohtliku tolmu (nt asbest) eemaldamiseks see tolmueemaldussüsteem ei sobi.

Töötamine

Kasutuselevõtt

Töörežiimi seadmine

Löögi-/pöörlemise peatamislülitiga (13) saab valida elektrilise tööriista töörežiimi. Vajutage töörežiimi muutmiseks lukustuse vabastusnuppu (12) ja keerake löögi-/pöörlemise peatamise lüliti (13) soovitud asendisse, kuni see kuuldavalt fikseerub.

Suunis: Muutke töörežiimi ainult väljalülitatud elektrilise tööriista korral! Vastasel korral on oht vigastada elektrilist tööriista.

Asend betooni või kivi löökpuurimiseks

Asend puidu, metalli, keraamika ja plasti ilma löögita puurimiseks ning kruvikeeramiseks

Asend Vario-Lock meisi asendi reguleerimiseks

Selles asendis löögi-/pöörlemise peatamise lüliti (13) ei fikseeru.

Asend meiseldamiseks

Pöörlemissuuna ümberlülitamine

Pöörlemissuuna ümberlülitiga (8) saate muuta elektrilise tööriista pöörlemissuunda. Allavajutatud sisse-/väljalüliti (10) korral ei ole see võimalik.

Käsitsege pöörlemissuuna ümberlülitit (8) ainult väljalülitatud elektrilise tööriista korral.

Löökpuurimises, puurimises ja meiseldamiseks seadke alati päripäeva pöörlemissuund.

Päripäeva pöörlemine: puurimiseks ja kruvide sissekeeramiseks suruge pöörlemissuuna ümberlüliti (8) lõpuni vasakule.

Vastupäeva pöörlemine: kruvide ja mutrite lahtipäämiseks või väljakeeramiseks suruge pöörlemissuuna ümberlüliti (8) lõpuni

paremale.

Juhis: Kui pöörlemissuuna ümberlüliti on keskmises asendis, on sisse-/väljalüliti blokeeritud.

Sisse-/väljalülitamine

Elektrilise tööriista sisselülitamiseks vajutage sisse-/väljalülitit (10).

Töövalgusti (14) põleb kergelt või täielikult allavajutatud sisse-/väljalüliti (10) korral ja võimaldab töö piirkonna valgustamist ebasoodsates valgustusoludes.

Seadme esmakordsel sisselülitamisel võib käivitumine toimuda viivitusega, sest seadme elektroonika peab kõigepealt konfigureerima.

Madalal temperatuuril saavutab seade alles pärast teatud aja möödumist täieliku löögivõimsuse.

Elektrilise tööriista väljalülitamiseks vabastage sisse-/väljalüliti (10).

Pöörlemiskiiruse/löögisageduse reguleerimine

Sisselülitatud elektrilisel tööriistal saate pöörlemiskiirust/löögisagedust sujuvalt reguleerida vastavalt sellele, kui kaugele te vajutate sisse-/väljalülitit (10).

Kerge surve sisse-/väljalülitile (10) annab väikese pöörlemiskiiruse/löögisageduse. Surve suurendamisel kasvab ka pöörlemiskiirus/löögisagedus.

Meisli asendi muutmine (Vario-Lock)

Meisli saate lukustada 36 asendis. Nii on võimalik valida igaks tööks optimaalne tööasend.

• Asetage meisel tööriistahoidikusse.
• Pöörake löögi-/pöörlemise peatamise lüliti (13) asendisse „Vario-Lock".
• Pöörake vahetatav tarvik vajalikku meiseldusasendisse.
• Pöörake töörežiimi lüliti (13) asendisse "Meiseldamine". Tööriistahoidik on sellega fikseeritud.
• Meiseldamiseks seadke päripäeva pöörlemissuund.

Töösuunised

Puurimissügavuse seadmine (vt jn H)

Sügavuspiirikuga (17) saab määrata soovitud puurimissügavuse X.

Vajutage sügavuspiiriku seadenuppu (15) ja asetage sügavuspiirik lisakäepidemesse (16). Sügavuspiiriku (17) rihveldus peab olema alla suunatud. Lukustage vahetatav SDS plus tööriist lõpuni SDS plus tööriistakinnitusse (2). Vastasel korral võib SDS plus tööriista liikuvus põhjustada vale puurimissügavuse. - Tõmmake sügavuspiirik nii kaugele välja, et puuri otsa ja sügavuspiiriku otsa vahekaugus vastab soovitud puurimissügavusele X.

Ülekoormussidur

Vahetatava tööriista kinnikiildumisel või haakumisel katkestatakse puurspindli ajamiahel. Hoidke sealjuures esinevate jõudude tõttu elektrilist tööriista alati tugevalt kahe käega ja seiske kindlas asendis. Kui elektriline tööriist blokeerus, lülitage see välja ja vabastage vahetatav tööriist. Blokeeritud puuri korral sisselülitamisel tekivad suured reaktsioonimomendid.

Kiirväljalülitus (KickBack Control)

Kiirväljalülitus (KickBack Control) tagab elektrilise tööriista üle parema kontrolli ja niiviisi kasutaja suurema ohutuse võrreldes tööriistadega, millel KickBack Control puudub. Elektrilise tööriista äkilisel ja ettenägematul

pöörlema hakkamisel ümber puuri telje lülitub elektriline tööriist välja.

- Taaskasutuselevõtuks vabastage sisse-/väljalüliti (10) ja vajutage seda uuesti. Kiirväljalülituse staatust näidatakse elektrilise tööriista töövalguse (14) vilkumisega.

Vibratsioonisummutus

Vibratsioon

Integreeritud vibratsioonisummutus vähendab tekkivat vibratsiooni.

Kui summutuselement on kahjustatud, lõpetage elektrilise tööriista kasutamine.

Kruvitsaotsakute sisseasetamine (vt jn 1)

Asetage elektriline tööriist mutrile/kruvile ainult väljalülitatult. Pöörlevad vahetatavad tööriistad võivad maha libiseda. Kruvikeeramisotsakute kasutamiseks vajate SDS plus kinnitusvarrega universaalhoidikut (22). - Puhastage kinnitusvarre sisseasetatav osa ja määrige seda kergelt.

- Lukustage universaalhoidik pöördliigutusega tööriista kinnituskohta, kuni ta automaatselt lukustub. Lukustuse kontrollimiseks tõmmake universaalhoidikut. - Asetage universaalhoidikusse kruvikeeramisotsak. Kasutage ainult kruvipeaga sobivat kruvikeeramisotsakut. - Universaalhoidiku eemaldamiseks lükake lukustushülssi (4) tahapoole ja võtke universaalhoidik (22) tööriista kinnituskohast välja.

Kukkumiskaitsevahendi kinnitamine (vaata joonist J)

Juhis: Elektritööriista kukkumise vastu kindlustamiseks tuleb kasutada süsteemkaaluga sobivat kukkumiskaitsevahendit (24). Kukkumiskaitsevahendi maksimumpikkus on 1,8 m. Oluline on järgida elektrilise tööriista lubatud kinnituspiirkonda (23).

Eelistatult kasutage kukkumiskaitsevahendina ankrusolmega kinnitatud lintsilmust või kukkumistõukeleevendiga kukkumiskaitsevahendit.

Kukkumiskaitsevahendi (24) kinnitamisel järgige tingimata selle kasutusjuhendit.

Kukkumiskaitsevahendi vastasots tuleb tingimata kinnitada stabiilse struktuuri (nt hoone või tellingu) külge ja mitte kunagi kasutaja enda külge.

Kukkumiskaitsevahend peab olema vabalt liikuv ja võib olla kinnitatud üksnes fikseeritud tugipunktile (25) ja lubatud kinnituspiirkonnale (23) elektrilisel tööriistal.

Valige fikseeritud tugipunkt (25) nii, et elektriline tööriist saaks kukkumise korral vabalt kukkumiskaitsevahendisse kukkuda, ilma seejuures ümber kasutaja keerdumata või teda ohustamata. Ärge kunagi kasutage kukkumiskaitsevahendeid elektrilisel tööriistal, millele on paigaldatud tolmuimeja GDE 12.

Hooldus ja korrashoid

Hooldus ja puhastamine

Võtke aku enne kõiki töid elektrilise tööriista juures (nt hooldus, tööriistavahetus jms) elektrilisest tööriistast välja. Sisse-/väljalüliti juhusliku rakendamise korral on vigastusoht. Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. ▶ Kahjustatud tolmukaitsekübar tuleb kohe välja vahetada. Soovitatav on lasta see teha klienditeenindusel. - Puhastage iga kasutamiskorra järel tarviku hoidik (2).

Klienditeenindus ja kasutusalane nõustamine

Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:

www.bosch-pt.com

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.

Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.

Eesti Vabariik

Teeninduskeskus

Tel.: [phone]

Faks: ([phone]

E-posti: [e-mail]

Muud teeninduse aadressid leiate jaotisest:

Soovitatud liitiumioonakude suhtes kohaldatakse ohtlike veoste autoveo eeskirja nõudeid. Kasutaja võib akusid ilma täiendavate kohustusteta maanteel vedada.

Kolmandate isikute poolt teostatava veo korral (nt ohtlike veoste vedu või edasitoimetamine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete ekspert.

Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pakendis ei liiguks. Järgige ka võimalikke täiendavaid siseriiklikke nõudeid.

Kasutuskõlbmatuks muutunud seadmete käitlus

Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse võtta.

Ärge käidelge elektrilisi tööriistu ja akusid/patareisid koos olmejäätmetega!

Üksnes EL liikmesriikidele:

Kasutuselt kõrvaldatud elektrilised tööriistad ja defektsed või kasutatud akud/patareid tuleb eraldi jäätmekäitlusse suunata. Kasutage selleks ettenähtud kogumissüsteeme.

Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.

Akud/pataeid:

Li-Ion:

Järgige punktis Transport toodud juhiseid (vaadake „Transport“, Lehekülg 250).

Läti

Ohutusnõuded

Üldised ohutusnõuded elektrilistele tööriistadele

HOIATUS

Lugege läbi kõik ohutusnõuded ja juhised, vaadake illustratsioone ja tutvuge

spetsifikatsioonidega, mis on selle elektrilise tööriistaga kaasas. Ohutusnõuete ja juhiste eiramine võib põhjustada tulekahju, elektrilöögi või tõsiseid vigastusi.

Pärast lugemist hoidke need nõuded alles edaspidiseks kasutamiseks.

Ohutusnõuetes kasutatud mõiste "elektriline tööriist" viitab nii võrgutoitega (juhtmega) kui ka akutoitega (juhtmeta) elektrilistele tööriistadele.

Ohutus töökohas

Hoidke oma töökoht puhas ja hästi valgustatud. Korrastamata ja pimedates kohtades võib kergesti juhtuda õnnetusi. Ärge kasutage elektrilisi tööriistu plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses. Töötamise ajal tekitab elektriline tööriist vähesel määral sädemeid, mis võivad süüdata tuleohtliku tolmu või aurud. Elektrilise tööriistaga töötades ärge laske lastel ega kõrvalistel isikutel töökohale läheneda. Kõrvaliste isikute juuresolek võib hajutada tähelepanu, mille tagajärjel võite kaotada kontrolli tööriista üle.

Elektriohutus

Elektrilise tööriista pistik peab sobima seinakontakti. Pistikukonstruktsiooni ei tohi mingil viisil muuta. Ärge kasutage adaptereid, kui elektriline tööriist on ühendatud kaitsemaandusega. Muutmata pistik ja sobiv seinakontakt vähendavad elektrilöögi ohtu. Vältige keha kokkupuudet maandatud pindadega, nagu torud, radiaatorid, pliidid või külmikud. Maandatud pindade puudutamine suurendab elektrilöögi ohtu. Ärge kasutage elektrilist tööriista vihma käes ega hoidke seda niiskes kohas. Niiskuse sattumine tööriista suurendab elektrilöögi ohtu. Ärge koormake kaablit üle. Ärge kasutage kaablit tööriista kandmiseks, tõmbamiseks või pistiku seinakontaktist eemaldamiseks. Kaitske kaablit kuumuse, õli, teravate servade ja liikuvate osade eest.

Bojāts vai sapinies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.

Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārtelpu lietošanai derīgus pagarinātājkabeļus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks. Ja elektroinstrumentu tomēr nepieciešams darbināt vietās ar paaugstinātu mitrumu, pievienojiet to elektrobarošanas ķēdei, kas aizsargāta ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) lietošana noteiktos apstākļos ļaus samazināt savainojumu risku. Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnēsāšanas pārliecinieties, ka tas ir izslēgts. Pārnēsājot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums. Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu. Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās. Nēsājiet darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustīgām daļām. Vaļīgas drēbes, rotaslietas un gari mati var ieķerties kustīgajās daļās. Ja elektroinstrumenta konstrukcija ļauj tam pievienot putekļu uzsūkšanas vai savākšanas ierīci, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot putekļu savākšanu, samazinās to kaitīgā ietekme uz veselību. Nepaļaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundēs daļas var gūt nopietnu savainojumu.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

Ärge kasutage elektritööriista valesti. Valige igaks tööks sobiv elektritööriist. Elektritööriist töötab paremini ja ohutumalt nimikoormuse juures. Ärge kasutage elektritööriista, kui seda ei saa lüliti abil sisse ja välja lülitada. Elektritööriist, mida ei saa sisse ja välja lülitada, on ohtlik kasutamiseks ja vajab parandamist. Enne elektritööriista reguleerimist, tarvikute vahetamist või hoiulepanekut ühendage selle toitepistik pistikupesast lahti või eemaldage aku, kui see on eemaldatav. Nii saab vältida elektritööriista juhuslikku sisselülitumist. Kui elektritööriista ei kasutata, hoidke seda sobivas kohas, kus see ei ole kättesaadav lastele ega isikutele, kes ei oska sellega ümber käia või ei ole nende reeglitega tuttavad. Kui elektritööriista kasutavad ebapädevad isikud, võib see ohustada inimeste tervist. Hooldage elektritööriistu ja nende tarvikuid õigeaegselt. Kontrollige, kas liikuvad osad on nihkunud või halvasti kinnitatud, kas mõni osa on katki või esineb muid asjaolusid, mis võiksid elektritööriista tööd negatiivselt mõjutada. Kui elektritööriist on kahjustatud, tagage, et see enne kasutamist parandataks. Paljud õnnetused juhtuvad seetõttu, et elektritööriista ei ole enne kasutamist piisavalt hooldatud. Hoidke lõiketerad teravad ja puhtad. Hoolikalt hooldatud elektritööriistad, mis on varustatud teravate lõikeriistadega, võimaldavad töötada palju tõhusamalt ja on kergemini juhitavad. Kasutage ainult selliseid elektritööriistu, tarvikuid, tööriistu jne, mis vastavad siin antud juhistele, arvestades ka konkreetseid kasutustingimusi ja tehtava töö iseloomu. Elektritööriista kasutamine muuks otstarbeks, kui tootja on ette näinud, on ohtlik ja võib viia ettenägematute tagajärgedeni. Hoidke elektritööriista käepidemed ja haardepinnad kuivad, puhtad ning vabad õlist ja määrdeainetest. Libedad käepidemed ja haardepinnad takistavad elektritööriista tõhusat käsitsemist ja ohutut juhtimist ettenägematutes olukordades.

Aku elektritööriistade ohutu käsitsemine ja kasutamine

Aku laadimiseks kasutage ainult tootja määratud laadijat. Iga laadija on ette nähtud ainult teatud tüüpi akule, ja katse seda kasutada teist tüüpi aku laadimiseks võib põhjustada laadija ja/või aku süttimise. Kasutage elektritööriistades ainult neile spetsiaalselt ette nähtud akusid. Teist tüüpi akude

kasutamine võib põhjustada vigastusi või viia elektritööriista ja/või aku süttimiseni.

▶ Kui akut ei kasutata, hoidke seda eemal metallesemetest, nagu kirjaklambrid, mündid, võtmed, naelad, kruvid või muud väikesed metallesemed, mis võivad ühendada kontakte, põhjustades lühise. Lühis akukontaktide vahel võib põhjustada põletusi või tulekahju. Kui akut kasutatakse valesti, võib sellest lekkida vedel elektrolüüt; vältige selle sattumist nahale. Kui see siiski juhtub, loputage elektrolüüti veega. Kui elektrolüüt satub silma, pöörduge arsti poole. Akust lekkiv elektrolüüt võib põhjustada nahaärritust või isegi põletusi. Ärge kasutage akut või elektrilist tööriista, kui see on kahjustatud või muudetud. Kahjustatud või muudetud akud võivad põhjustada ettenägematuid olukordi, mille tulemuseks võib olla tulekahju või plahvatus, samuti võib tekkida vigastusoht. Ärge hoidke elektrilist tööriista või akut tule lähedal või kõrge temperatuuriga kohas. Elektrilise tööriista või aku viibimine tule lähedal või kohas, kus temperatuur ületab 130 °C, võib põhjustada plahvatuse. ▶ Järgige kõiki laadimisjuhiseid ja ärge laadige akut või elektrilist tööriista temperatuuril, mis jääb väljapoole juhistes näidatud lubatud temperatuurivahemikku. Aku laadimine valesti või temperatuuril, mis jääb väljapoole lubatud temperatuurivahemikku, võib akut kahjustada ja suurendada tuleohtu.

Hooldus

Veenduge, et elektrilise tööriista remonti teostaks kvalifitseeritud personal, kasutades ainult identseid varuosi. Ainult nii on võimalik saavutada ja säilitada vajalik tööohutuse tase. Ärge kunagi hooldage kahjustatud akusid. Akude hooldust võivad teostada ainult tootja või tema volitatud teeninduse spetsialistid.

Perforaatorite kasutamise ohutusnõuded

Ohutusnõuded kõikide tööde jaoks

Kandke kõrvakaitseid. Müra mõju võib põhjustada kuulmiskahjustusi. Kasutage lisakäepidemeid, kui need on tööriistaga kaasas. Kontrolli kaotamine tööriista üle võib põhjustada vigastusi. Tööde tegemisel, mille käigus lõiketarvik või kinnitusvahend võib puutuda peidetud juhtmeid, hoidke elektrilist tööriista isoleeritud käepidemetest. Kui lõiketarvik või kinnitusvahend puutub pingestatud juhtmeid, võib pinge kanduda ka tööriista metallosadele, mille tulemusena võib kasutaja saada elektrilöögi.

Ohutusnõuded pikkade puuride kasutamisel perforaatoriga

Alustage puurimist alati väikese kiirusega, puuri otsaga vastu töödeldavat eset. Kui puur pöörleb vabalt suurel kiirusel ja ei puutu töödeldavat eset, võib see painduda ja vigastada kasutajat. Suruge puuri ainult puuri pikitelje suunas ja ärge kasutage liiga suurt jõudu. Puur võib painduda või puruneda, mistõttu võite kaotada kontrolli tööprotsessi üle ja vigastada.

Papildu ohutusnõuded

Enne töö alustamist kontrollige sobiva metallidetektoriga, et töötlemiskohas ei oleks peidetud kommunaaltrasse, või pöörduge kohaliku kommunaalmajanduse asutuse poole. Tööriista kokkupuude elektrijuhtmega võib põhjustada tulekahju või elektrilöögi. Gaasitoru kahjustamine võib põhjustada plahvatuse. Veetoruga kokkupuutumine võib kahjustada materiaalseid väärtusi. Enne elektrilise tööriista kõrvale panemist oodake, kuni see on täielikult seiskunud. Liikuv tööriist võib kinni kiiluda, põhjustades kontrolli kaotuse tööriista üle. Kinnitage töödeldav ese. Kui töödeldav ese on kinnitatud kruustangide või muu kinnitusvahendiga, on töötamine ohutum kui käes hoides. Kahjustuse või vale kasutamise korral võib aku eraldada kahjulikke aure. Aku võib süttida või plahvatada. Ventileerige ruumi värske õhuga ja raskematel juhtudel pöörduge arsti poole. Aurud võivad põhjustada hingamisteede ärritust. Ärge avage akut. See võib põhjustada lühise. Kui akut mõjutab terav ese, näiteks nael või kruvikeeraja, või välise jõu mõjul võib aku kahjustuda. See võib põhjustada sisemise lühise, mille tagajärjel võib aku süttida, suitseda, plahvatada või üle kuumeneda. Kasutage akut ainult tootja toodetega. Ainult nii on aku kaitstud ohtlike ülekoormuste eest.

Kaitske akut kuumuse eest, näiteks pikaajalise otsese päikesevalguse käes viibimise eest, samuti tule, mustuse, vee ja niiskuse eest. See võib põhjustada plahvatuse ja lühise ohtu.

Ärge puudutage tööriistu ega nende kõrval asuvaid korpuse osi vahetult pärast tööd. Töö ajal võivad need väga kuumaks minna ja põhjustada põletusi. Puurimise ajal võib tööriist kinni kiiluda. Veenduge, et teil on kindel alus ja hoiate elektrilist tööriista mõlema käega tugevalt. Vastasel

juhul võite kaotada kontrolli elektrilise tööriista üle.

Olge ettevaatlik, tehes lammutustöid peitliga. Kukkuvad lammutusmaterjali killud võivad vigastada ümbritsevaid või teid ennast. Töö ajal hoidke elektrilist tööriista mõlema käega tugevalt ja võtke stabiilne kehaasend. Elektrilist tööriista on ohutum juhtida mõlema käega. Kandmisrihma kinnitus (6) ja kandmisrihm ei ole kukkumiskaitsevahendid. Kasutage kandmisrihma kinnitust (6) ainult kandmisrihma kinnitamiseks. Ärge mingil juhul kasutage kukkumiskaitse süsteemi (24) kandmisrihma kinnitusel (6).
