Tuotetyyppi	Langaton poravasara (vasara)
Merkki	Bosch
Malli	GBH 185LI Professional
Nimellisjännite	18 V
Työkalupidike	SDS plus
Iskutaajuus	0–4675 min⁻¹
Nimellisnopeus (oikea pyörimissuunta)	0–1050 r/min
Nimellisnopeus (vasen pyörimissuunta)	0–1050 r/min
Max. poraushalkaisija (betoni)	22 mm
Max. poraushalkaisija (teräs)	13 mm
Max. poraushalkaisija (puu)	20 mm
Paino	2,6–3,7 kg (akusta riippuen)
Pituus	296 mm
Korkeus	208 mm
Latauslämpötila	0 °C – +35 °C
Käyttö-/säilytyslämpötila	−20 °C – +50 °C
Suositellut akut	GBA 18V..., ProCORE18V...
Suositellut laturit	GAL 18..., GAX 18..., GAL 36...
Äänenpainetaso	93 dB(A) (ilman GDE 12)
Äänitehotaso	101 dB(A) (ilman GDE 12)
Tärinä (betonin poraus)	14,0 m/s² (K=1,5 m/s²)
Tärinä (talttaus)	9,4 m/s² (K=1,5 m/s²)
Toiminnot	Iskuvärillä poraus, iskuton poraus, talttaus, ruuvaus
Turvallisuus	KickBack Control, turvakytkin, tärinänvaimennus
Valaistus	Sisäänrakennettu LED

Usein kysytyt kysymykset - GBH 185LI Professional BOSCH

Kuinka vaihdan toimintatilaa?

Vaihda tilaa painamalla lukituksen vapautuspainiketta (12) ja kiertämällä valitsin (13) haluttuun asentoon (poraus, iskuton poraus, talttaus, Vario-Lock). Vaihda tilaa vain, kun työkalu on pysäytetty.

Kuinka asennan ja irrotan akun?

Aseta akku (11) lokeroon, kunnes se napsahtaa paikalleen. Irrota painamalla lukituksen vapautuspainiketta (7) ja vedä akku ulos. Akussa on kaksinkertainen turvalukitus.

Kuinka säädän poraussyvyyden?

Paina syvyydenrajoittimen säätöpainiketta (15), työnnä rajoitin (17) lisäkahvaan (16) uurretus alaspäin ja aseta se haluttuun syvyyteen X.

Mitä teen, jos työkalu jumittuu?

Turvakytkin katkaisee karan käytön, jos lisävaruste juuttuu. Sammuta työkalu, poista juuttunut lisävaruste ja käynnistä uudelleen. KickBack Control pysäyttää työkalun välittömästi äkillisen pyörimisen yhteydessä.

Kuinka kiinnitän putoamissuojan?

Käytä sopivaa putoamissuojaa (24) (maks. pituus 1,8 m). Kiinnitä se työkalun kiinnitysalueeseen (23) ja toinen pää kiinteään ankkuripisteeseen (25). Älä koskaan kiinnitä sitä vaatteeseen tai ranteeseen.

Voinko käyttää poria ilman SDS plus -vartta?

Kyllä, lieriövartisia poria varten sinun on asennettava hammaslukkopuristin (19) tai pikapuristin SDS plus -sovittimen (20) kanssa. Käytä näitä lisävarusteita vain iskuttomassa poraustilassa.

Kuinka huollan pölysuojakupin?

Puhdista pölysuojakuppi (3) jokaisen käytön jälkeen. Jos se on vaurioitunut, vaihda se välittömästi. Anna vaihto tehtäväksi huoltokeskuksessa.

Mikä on KickBack Control -laite?

KickBack Control pysäyttää käsityökalun automaattisesti, jos se alkaa äkillisesti pyöriä poran akselin ympäri, parantaen hallintaa ja turvallisuutta. Pysähtyminen ilmaistaan LEDin (14) vilkkumisella.

Kuinka säädän lisäkahvan?

Kierrä lisäkahvaa (16) vastapäivään löysäämiseksi, aseta se haluttuun asentoon ja kiristä kiertämällä myötäpäivään. Varmista, että rengas on kunnolla kotelon urassa.

Mitkä laturit ovat yhteensopivia GBH 185LI:n kanssa?

Suositellut laturit ovat Bosch-merkkiset GAL 18..., GAX 18... ja GAL 36... -mallit. Käytä vain näitä latureita ladatessasi litiumioniakkuja.

KÄYTTÖOHJE GBH 185LI Professional BOSCH

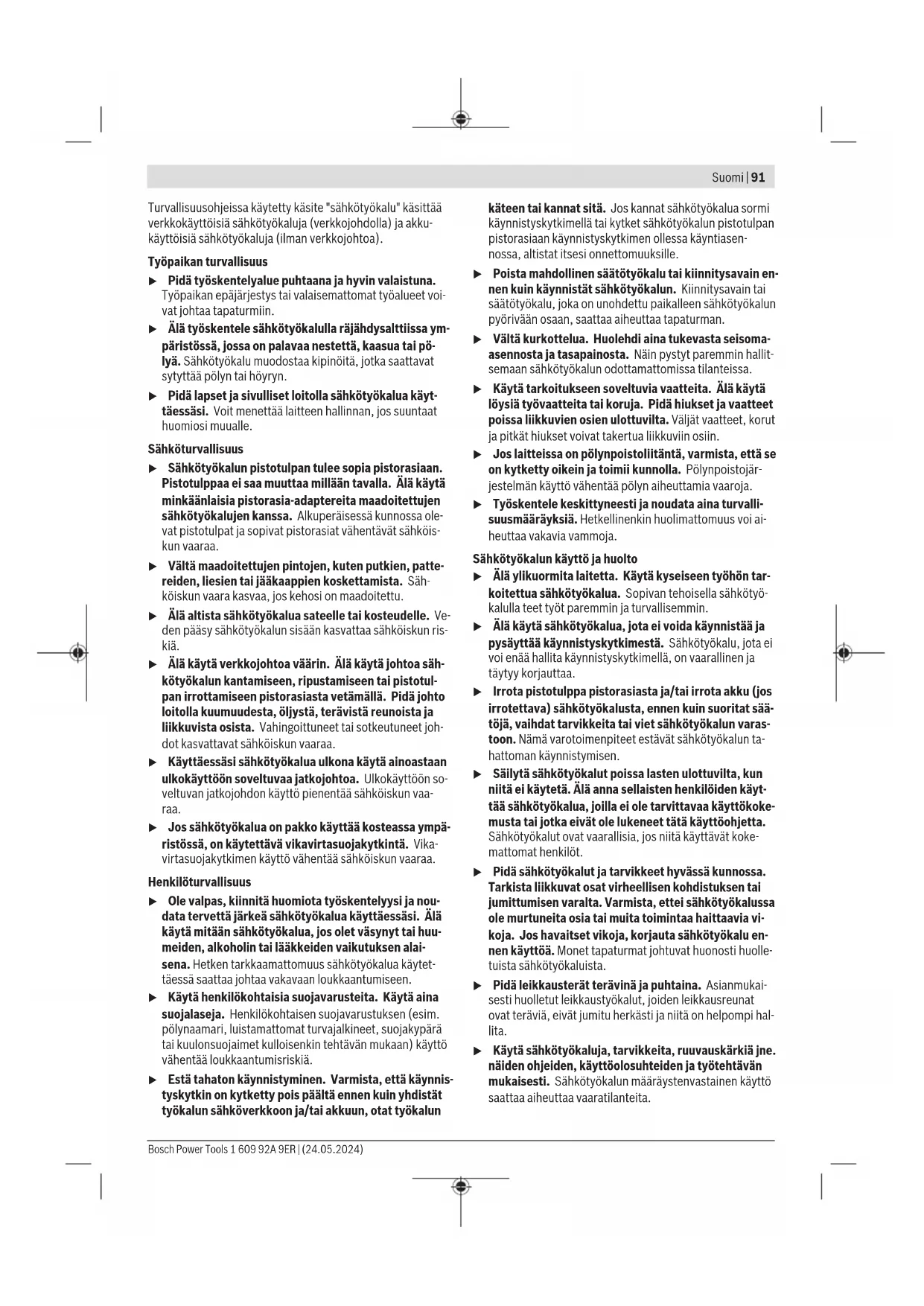

Yleiset sähkötyökalujen turvaohjeet

VAROITUS

Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Seuraavassa esitettyjen varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Lue kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöiset sähkötyökalut (verkkojohdolla) ja akkukäyttöiset sähkötyökalut (ilman verkkojohtoa).

Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle.

Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle.

Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä maadoitettujen pintojen, kuten putkien, patterien, liesien tai jääkaappien koskettamista. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään kasvattaa sähköiskun riskiä. Älä käytä verkkojohtoa väärin. Älä käytä johtoa sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalua on pakko käyttää kosteassa ympäristössä, on käytettävä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä maadoitettujen pintojen, kuten putkien, pattereiden, liesien tai jääkaappien koskettamista. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään kasvattaa sähköiskun riskiä. Älä käytä verkkojohtoa väärin. Älä käytä johtoa sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalua on pakko käyttää kosteassa ympäristössä, on käytettävä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessä. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä. Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun

Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessä. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, liukuestein varustetut turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä. Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun

käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.

• Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman. Vältä kurkottelua. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt paremmin hallitsemaan sähkötyökalun odottamattomissa tilanteissa. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojärjestelmän käyttö vähentää pölyn aiheuttamia vaaroja. Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. Hetkenkin huolimattomuus voi aiheuttaa vakavia vammoja.

Sähkötyökalun käyttö ja huolto

Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin. Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa. Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökokemusta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vikoja. Jos havaitset vikoja, korjauta sähkötyökalu ennen käyttöä. Monet tapaturmat johtuvat huonosti huolletuista sähkötyökaluista. Pidä leikkausterät terävinä ja puhtaina. Asianmukaisesti huolletut leikkaustyökalut, joiden leikkausreunat ovat terävät, eivät jumitu herkästi ja niitä on helpompi hallita. Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita.

Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.

Akkukäyttöisten työkalujen käyttö ja huolto

Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa. Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Muunlaisen akun käyttö saattaa aiheuttaa tapaturman ja tulipalon. Pidä irrotettu akku loitolla metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. Väärinkäytöstä johtuen akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä pääsee vahingossa iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, hakeudu lisäksi lääkärin puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja. Älä käytä akkua tai työkalua, joka on vioittunut tai johon on tehty muutoksia. Jos akut ovat vioittuneet tai niihin on tehty muutoksia, ne voivat toimia ennalta arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran. Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130 °C kuumuudelle altistaminen saattaa aiheuttaa räjähdyksen. Noudata latausohjeita ja lataa akku tai työkalu ohjeenmukaisen lämpötila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa.

Huolto

Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena. Älä missään tapauksessa yritä itse korjata vaurioituneita akkuja. Akkuja saa korjata vain valmistaja tai valtuutettu huoltopiste.

Poravasaroiden turvallisuusohjeet

Kaikkia töitä koskevat turvallisuusohjeet

Käytä kuulosuojaimia. Melulle altistuminen voi aiheuttaa kuuroutumisen. Käytä lisäkahvaa (-kahvoja), jos se sisältyy työkalun varustukseen. Työkalun hallinnan menettäminen voi aiheuttaa tapaturmia. Pidä sähkötyökalusta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike tai kiinnike voi koskettaa piilossa olevia sähköjohtoja.

Jos käyttötarvike tai kiinnike koskettaa virrallista sähköjohtoa, tämä voi tehdä sähkötyökalun suojaamattomat metalliosat virrallisiksi ja aiheuttaa sähköiskun laitteen käyttäjälle.

Poravasaroiden pitkien poranterien käyttöä koskevat turvallisuusohjeet

Aloita poraustehtävä hitaalla nopeudella ja porankärki työkappaletta vasten. Jos poranterän annetaan pyöriä vapaasti työkappaletta koskettamatta suurella kierrosnopeudella, terä saattaa taipua. Paina terä vain kevyesti työkappaletta vasten ja aina poranterän suuntaisesti. Jos poranterä taipuu, se saattaa katketa tai aiheuttaa työkalun hallinnan menetyksen ja johtaa loukkaantumisvaaraan.

Lisäturvallisuusohjeet

Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen ja sähköyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu aiheuttaa aineellisia vahinkoja. Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Sähkötyökalun hallinnan menettämisen vaara, koska käyttötarvike voi pureutua säilytysalustan pintaan. Varmista työkappaleen kiinnitys. Kädellä pidettävä työkappale ei pysy luotettavasti paikallaan. Siksi se kannattaa kiinnittää ruuvipenkin tai puristimien avulla. Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Akku saattaa syttyä palamaan tai räjähtää. Järjestä tehokas ilmanvaihto ja käänny lääkärin puoleen, jos havaitset ärsytystä. Höyry voi ärsyttää hengitysteitä. Älä avaa akkua. Oikosulkuvaara. Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa akkua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savuamiseen, räjähtämiseen tai ylikuumenemiseen. Käytä akkua vain sen valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituksen.

Suojaa akkua kuumuudelta, esimerkiksi siis pitkäaikaiselta auringonpaisteelta, tulelta, lialta, vedeltä ja kosteudelta. Räjähdys- ja oikosulkuvaara.

Älä koske käyttötarvikkeeseen tai sen vieressä oleviin runko-osiin heti käytön jälkeen. Ne voivat kuumeta voimakkaasti käytön aikana ja aiheuttaa palovammoja. Käyttötarvike voi jumittua poraamisen aikana. Seiso tukevassa asennossa ja pidä sähkötyökalusta kunnolla kiinni molemmilla käsillä. Muuten voit menettää sähkötyökalun hallinnan. Ole varovainen taltalla tehtävissä pilkkaustöissä. Loukkaantumisvaara, jos työssä syntyvä murske putoaa sinun tai lähellä olevien ihmisten päälle.

Pidä sähkötyökalusta kunnolla kiinni molemmilla käsillä ja seiso tukevassa asennossa. Sähkötyökalun ohjaus sujuu luotettavimmin kahdella kädellä. Ripustuslenkin kiinnityskohta (6) ja ripustuslenkki eivät toimi putoamissuojana. Käytä ripustuslenkin kiinnityskohtaa (6) vain ripustuslenkin kiinnittämiseen. Älä missään tapauksessa kiinnitä putoamissuojainta (24) ripustuslenkin kiinnityskohtaan (6).

Tuotteen ja ominaisuuksien kuvaus

Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Huomioi käyttöohjeiden etuosan kuvat.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu vasaraporaukseen betoniin, tiileen ja kivimateriaaliin, sekä pieniin piikkaustöihin. Se soveltuu myös iskuttomaan poraamiseen puuhun, metalliin, keramiikkaan ja muoviin. Elektronisella säädöllä ja suunnanvaihtokytkimellä varustetut sähkötyökalut soveltuvat myös ruuvaamiseen.

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan sähkötyökalun kuvaan.

(1) SDS plus -poraistukka (2) Käyttötarvikkeen SDS plus -pidin

(3) Pölysuojus (4) Lukkoholkki (5) Tärinävaimennin (6) Ripustuslenkin kiinnityskohta (7) Akun lukituksen avauspainike (8) Suunnanvaihtokytkin (9) Kahva (eristetty kahvapinta) (10) Käynnistyskytkin (11) Akku (12) Isku-/kiertoliikkeen lukituskytkimen vapautuspainike (13) Isku-/kiertoliikkeen lukituskytkin (14) Työvalo (15) Syvyydenrajoittimen säätöpainike (16) Lisäkahva (eristetty kahvapinta) (17) Syvyydenrajoitin (18) Hammasistukan varmistinruuvi (19) Hammasistukka (20) Poraistukan SDS plus -kiinnitysvarsi (21) Istukka-avain (22) SDS plus -kiinnitysvarrella varustettu yleispidin (23) Sähkötyökalun pölynsuojaimen kiinnitysalue (24) Putoamissuojain (b) (25) Putoamissuojaimen tukeva kiinnityskohta a) Tämä lisätarvike ei kuulu vakiovarustukseen. b) Tämä lisätarvike ei kuulu vakiovarustukseen eikä Bosch-tarvikevalikoimaan.

Tekniset tiedot

Akkuporavasara GBH 185-LI
Tuotenumero		3611 J240..
Nimellisjännite V=18
IskulukxA)	min-1	0-4675
NimelliskierroslukxA)
- Myötäpäävään min	-1	0-1050
- Vastapäävään min	-1	0-1050
Käytötarvikkeen pidin SDS plus
Karakaulan halkaisija mm 50
Reiän maksimihalkaisija
- Betoni mm 22
- Teräs mm 13
- Puu mm 20
PainoB)	kg 2,6 (1,5 Ah)-3,7 (12 Ah)
Pituus mm 296
Korkeus mm 208
Suositelu ympäristön lampaötila latauksen aikana	°C	0...+35
Sallittu ympäristön lampaötila käytössäC) ja säilytkessä	°C	-20...+50

94 Suomi

Akkuporavasara GBH 185-LI
Suositellut akutp)	GBA 18V... ProCORE18V...
Suositellut latauslaitteet GAL 18...	GAX 18... GAL 36...

A) Mitattu 20–25 °C:n lämpötilassa akun GBA 18V 4.0Ah kanssa. B) riippuen käytetystä akusta C) rajoitettu teho, kun lämpötila on < 0 °C D) GDE 12 -laitteen yhteydessä käytettävän akun täytyy olla > 3,0 Ah

Arvot voivat vaihdella tuotteen mukaan ja riippuvat käyttö- ja ympäristöolosuhteista. Lisätietoja saat verkko-osoitteesta www.bosch-professional.com/wac.

Melu-/tärinätiedot

	GBH 185-LI GBH 185-LI GDE 12:n kanssa
Melupästöarvot on märitetty standardin EN IEC 62841-2-6 mukaan.
Tyypillinen sähkötyökalun A-painotettu melutaso:
Äänenpoinetaso dB(A)	93 94
Äänentehotas o dB(A)	101 102
Epävarmuus K dB	3
Käytä kuulosuojaimia!
Tärinän kokonaisarvot ah (kolmen suunnan vektorisumma) ja epävarmuus K on märitetty standardin EN IEC 62841-2-6 mu-kaan:
Iskuporaaminen betoniin:
ahm	m/s214,0 13,3
K m/s	21,5 1,5
Piikkaaminen:
ahm	m/s29,4 -
K m/s	21,5 -

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mukaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertailuun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin.

Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämättömästi huollettuna. Tämä saattaa suurentaa koko työskentelyajan tärinä- ja melupäästöjä huomattavasti.

Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi vähentää huomattavasti koko työskentelyajan tärinä- ja melupäästöjä.

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä ja työprosessien organisointi).

Akku

Bosch myy akkukäyttöisiä sähkötyökaluja myös ilman akkua. Pakkauksesta näet, sisältyykö akku sähkötyökalusi toimitukseen.

Akun lataaminen

Käytä vain teknisissä tiedoissa ilmoitettuja latauslaitteita. Vain nämä latauslaitteet soveltuvat sähkötyökalusi käytettävälle litiumioniakulle.

Huomautus: kansainvälisten kuljetusmääräysten mukaisesti Li-ion-akut toimitetaan osittain ladattuina. Akun täyden suorituskyvyn varmistamiseksi akku tulee ladata täyteen ennen ensimmäistä käyttöä.

Akun asentaminen

Työnnä ladattu akku akun kiinnityskohtaan niin, että se lukittuu paikalleen.

Akun irrottaminen

Kun haluat ottaa akun pois, paina akun vapautuspainiketta ja vedä akku irti. Älä irrota akkua väkisin.

Akussa on 2 lukitusvaihetta, millä estetään akun irtoaminen, jos painat tahattomasti akun vapautuspainiketta. Sähkötyökalussa oleva akku pysyy paikallaan jousen avulla.

Akun lataustilan näyttö

Huomautus: lataustilan näyttö ei ole kaikissa akkutyypeissä. Akun lataustilan näytön vihreät LED-valot ilmoittavat akun lataustilan. Turvallisuussyistä lataustilan tarkistaminen on mahdollista vain sähkötyökalun ollessa pysähdyksissä. Kun haluat nähdä lataustilan, paina lataustilan näytön painiketta tai . Tämä on mahdollista myös akun ollessa irrotettuna.

Jos lataustilan näytön painikkeen painaminen ei sytytä yhtään LED-valoa, akku on viallinen ja täytyy vaihtaa.

Akkutyyppi GBA 18V...

LED-valo Kapasiteetti

3 vihreää LED-valoa palaa jatkuvasti 60-100%

2 vihreää LED-valoa palaa jatkuvasti 30-60%

1 vihreä LED-valo palaa jatkuvasti 5-30%

1 vihreä LED-valo vilkkuu 0-5%

Akkutyyppi ProCORE18V...

LED-valo Kapasiteetti

5 vihreää LED-valoa palaa jatkuvasti 80-100%

4 vihreää LED-valoa palaa jatkuvasti 60-80%

3 vihreää LED-valoa palaa jatkuvasti 40-60%

2 vihreää LED-valoa palaa jatkuvasti 20-40%

1 vihreä LED-valo palaa jatkuvasti 5-20%

1 vihreä LED-valo vilkkuu 0-5%

Ohjeita akun optimaaliseen käsittelyyn

Suojaa akku kosteudelta ja vedeltä.

Säilytä akkua vain -20 ... 50 °C lämpötilassa. Älä jätä akkua esimerkiksi kuumana kesäpäivänä pitkäksi aikaa autoon. Puhdista akun tuuletusaukot säännöllisin väliajoin pehmeällä, puhtaalla ja kuivalla siveltimellä.

Huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akku on elinikänsä lopussa ja täytyy vaihtaa uuteen. Huomioi hävitysohjeet.

Asennus

Ota akku pois sähkötyökalusta, ennen kuin teet sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvik

keen vaihto jne.). Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.

Lisäkahva

Älä käytä sähkötyökalua ilman lisäkahvaa (16). Varmista, että lisäkahva on aina kunnolla kiinni. Muuten voit menettää työskentelyn aikana sähkötyökalun hallinnan.

Lisäkahvan kääntäminen (katso kuva A)

Voit kääntää lisäkahvan (16) haluamaasi asentoon turvallista ja vaivatonta työskentelyä varten.

• Kierrä lisäkahvan (16) alaosaa vastapäivään ja nosta lisäkahvaa (16) haluamaasi asentoon. Kiristä tämän jälkeen lisäkahvan (16) alaosaa myötäpäivään.

Varmista, että lisäkahvan kiinnityspanta on kiinni pantaa varten tehdyssä rungon urassa.

Istukan ja käyttötarvikkeiden valinta

Iskuporaus- ja piikkaustyöt on tehtävä SDS plus -käyttötarvikkeilla, jotka asennetaan SDS plus -poraistukkaan.

Iskuton poraaminen puuhun, metalliin, keramiikkaan ja muoviin sekä ruuvaustyöt tehdään SDS plus -kiinnityksellä varustamattomilla käyttötarvikkeilla (esim. lieriövartisilla poranterillä). Näitä käyttötarvikkeita käytetään hammasistukan avulla.

Huomautus: käytä hammasistukkaa vain iskuton poraaminen -käyttötavalla.

Poraistukan vaihto

Hammasistukan asennus/irrotus

Jos haluat käyttää SDS plus -kiinnityksellä varustamattomia käyttötarvikkeita (esim. lieriövartisia poranteriä), sinun pitää asentaa soveltuva poraistukka (hammas- tai pikaistukka).

Hammasistukan asentaminen (katso kuva B)

Ruuvaa SDS plus -kiinnitysvarsi (20) hammasistukkaan (19). Lukitse hammasistukka (19) varmistusruuvilla (18). Huomaa, että varmistusruuvi on vasenkierteinen.

Hammasistukan asentaminen (katso kuva B)

- Puhdista kiinnitysvarren asennuspää ja voitele se ohuelti rasvalla. - Työnnä kiertävällä liikkeellä hammasistukkaa kiinnitysvarren kanssa käyttötarvikkeen pitimeen, kunnes se lukkiutuu automaattisesti paikalleen. Tarkista lukkiutuminen hammasistukasta vetämällä.

Hammasistukan irrotus

• Siirrä lukkoholkka (4) taaksepäin ja ota hammasistukka (19) pois.

Käyttötarvikkeen vaihto

Pölysuojuksella (3) saat tehokkaasti estettyä porattaessa syntyvän pölyn tunkeutumisen käyttötarvikkeen kiinnittimeen. Varo vaurioittamasta pölysuojusta (3), kun asennat käyttötarvikkeen.

Vaurioitunut pölysuojus tulee vaihtaa välittömästi. Suosittelemme antamaan tämän asiakaspalvelun tehtäväksi.

SDS plus -käyttötarvikkeen vaihto

SDS plus -käyttötarvikkeen asentaminen (katso kuva C) SDS plus -poraistukan (1) avulla voit vaihtaa käyttötarvikkeet helposti ilman ylimääräisiä työkaluja.

Puhdista käyttötarvikkeen kiinnitysvarsi ja voitele se ohuelti rasvalla. -Työnnä kiertävällä liikkeellä käyttötarviketta käyttötarvikkeen pitimeen (2), kunnes se lukkiutuu paikalleen. Tarkista kunnollinen lukitus vetämällä käyttötarvikkeesta. SDS plus -käyttötarvikkeen toimintatapa mahdollistaa sen esteettömän liikkeen. Tämän myötä tyhjäkäynnillä esiintyy pyörimisheittoa. Tämä ei heikennä porausreiän tarkkuutta, koska poranterä keskittää itsensä automaattisesti porauksen aikana.

SDS plus -käyttötarvikkeen irrotus (katso kuva D)

• Siirrä lukkoholkkia (4) taaksepäin ja ota käyttötarvike pois.

Hammasistukan käyttötarvikkeen vaihtaminen

Käyttötarvikkeen asentaminen (katso kuva E)

Huomautus: älä käytä iskuporaamiseen tai piikkaamiseen sellaisia käyttötarvikkeita, joissa ei ole SDS plus -kiinnitystä! SDS plus -kiinnityksellä varustamattomat käyttötarvikkeet ja työkalun poraistukka vaurioituvat iskuporaus- ja piikkaustöissä.

• Asenna hammadistukka (19) paikalleen.
• Kierra hammadistukkaa (19) auki, kunnes saat asennettua käyttötarvikkeen. Asenna käyttötarvike.
• Aseta istukka-avain (21) hammadistukan (19) asiaankuuluviin reikiin ja kiristä käyttötarvike tasaisesti kiinni. Käännä isku-/kiertoliikkeen lukituskytkin (13) poraamisen asentoon.

Käyttötarvikkeen irrottaminen (katso kuva F)

• Kierrä hammasistukan (19) holkkia istukka-avaimella (21) vastapäivään, kunnes saat irrotettua käyttötarvikkeen.

Pölyn-/purunpoisto

Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijypitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla terveydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsinkin puunsuojaukseen käytettävien lisäaineiden yhteydessä (kromaatti, puunsuoja-aine). Asbestipitoisia materiaaleja saavat käsitellä vain asiantuntevat ammattilaiset.

• Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa. Huolehdi työkohteen hyvästä tuuletuksesta. Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.

Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä. Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää.

Pölynpoisto GDE 12 avulla (katso kuva G)

Betoni- ja kivipölyn poistoa varten on käytettävä pölynpoistotarviketta GDE 12.

Tämä pölynpoistojärjestelmä ei sovellu puu-, metalli- tai muovipölyn eikä terveydelle vaarallisen pölyn (esim. asbestipölyn) poistoon.

Käyttö

Käyttöönotto

Käyttötavan valinta

Isku-/kiertoliikkeen lukituskytkimellä (13) valitset sähkötyökalun käyttötavan. Kun haluat vaihtaa käyttötapaa, paina vapautuspainiketta (12) ja käännä isku-/kiertoliikkeen lukituskytkin (13) haluamaasi asentoon niin, että se lukittuu kuuluvasti paikalleen.

Huomautus: vaihda käyttötapa vain kun sähkötyökalu on sammutettu! Muussa tapauksessa sähkötyökalu saattaa vaurioitua.

Käyttöasento iskuporaamiseen betoniin tai kivimateriaaliin

Käyttöasento iskuttomaan poraamiseen puuhun, metalliin, keramiikkaan ja muoviin sekä ruuvaamiseen

Vario-Lock-käyttöasento piikkausasennon säätöön. Tässä käyttöasennossa isku-/kiertoliikkeen lukituskytkin (13) ei lukkiudu. Käyttöasento piikkaamiseen

Kiertosuunnan asetus

Suunnanvaihtokytkimellä (8) voit vaihtaa sähkötyökalun pyörimissuuntaa. Tämä on kuitenkin estetty käynnistyskytkimen (10) painamisen aikana.

Paina suunnanvaihtokytkintä (8) vain, kun sähkötyökalun moottori on pysäytetty.

Säädä työkalu aina pyörimään myötäpäivään, kun teet iskuporaus-, poraus- tai piikkaustöitä.

Pyörimissuunta myötäpäivään: kun haluat kiinnittää ruuveja tai porata, paina suunnanvaihtokytkin (8) vasempaan ääriasentoon.

Pyörimissuunta vastapäivään: kun haluat löysätä tai irrottaa ruuveja ja muttereita, paina suunnanvaihtokytkin (8) oikeaan ääriasentoon.

Huomautus: käynnistyskytkin on lukittuna suunnanvaihtokytkimen keskiasennossa.

Käynnistys ja pysäytys

• Käynnistä sähkötyökalu painamalla käynnistyskytkintä (10).

Työvalo (14) syttyy, kun painat käynnistyskytkintä (10) (kevyesti tai pohjaan). Se mahdollistaa työskentelyalueen tehokkaan valaisun.

Sähkötyökalun ensikäynnistyksen yhteydessä moottori saattaa käynnistyä viiveellä, koska sähkötyökalun elektroniikalle suoritetaan ensin konfigurointi.

Matalassa lämpötilassa sähkötyökalu saavuttaa täyden vasara-/poraus-/iskutehonsa vasta tietyn ajan kuluttua.

• Sähkötyökalu sammuu, kun vapautat käynnistyskytkimen (10).

Kierrosluvun/iskuluvun säätö

Käynnissä olevan sähkötyökalun kierroslukua/iskulukua voi säätää portaattomasti käynnistyskytkimellä (10).

Kun painat käynnistyskytkintä (10) kevyesti, käyttötarvike pyörii pienellä kierrosluvulla/iskuluvulla. Kun painat kytkintä voimakkaammin, kierrosluku/iskuluku kasvaa.

Piikkausasennon muuttaminen (Vario-Lock)

Voit lukita taltan 36 erilaiseen asentoon. Näin voit työskennellä aina optimaalisessa asennossa.

• Asenna taltta käyttötarvikkeen pitimeen.
• Käännä isku-/kiertoliikkeen lukituskytkintä (13) "Vario-Lock"-asentoon. -Käännä käyttötarvike haluttuun piikkausasentoon. -Käännä isku-/kiertoliikkeen lukituskytkin (13) "piikkaus"-asentoon. Tämä lukitsee käyttötarvikkeen pitimen paikalleen.
• Aseta pyörimissuunnaksi myötäpäivään, kun teet piikkaustöitä.

Työskentelyohjeita

Poraussyvyyden säätö (katso kuva H)

Syvyydenrajoittimella (17) voit säätää haluamasi poraussyvyyden X.

-Paina syvyydenrajoittimen säätöpainiketta (15) ja asenna syvyydenrajoitin lisäkahvaan (16). Syvyydenrajoittimen (17) urituksen täytyy osoittaa alaspäin. -Työnnä SDS plus -käyttötarvike käyttötarvikkeen SDS plus-pitimen (2) pohjaan asti. Muuten saatat mahdollisesti vaarantaa poraussyvyyden, koska SDS plus-käyttötarvike voi päästä siirtymään. -Vedä syvyydenrajoitinta ulospäin, kunnes poranterän kärjen ja syvyydenrajoittimen kärjen välinen etäisyys vastaa haluamaasi poraussyvyyttä X.

Ylikuormituskytkin

Jos käyttötarvike jumittuu, voimansiirto karaan katkeaa. Pidä sähkötyökalusta suurten vääntömomenttien takia aina kunnolla kiinni molemmilla käsillä ja seiso tukevassa asennossa.

Sammuta sähkötyökalu ja irrota käyttötarvike, jos sähkötyökalu on jumittunut. Suuret reaktiomomentit aiheuttavat vaaran, jos käynnistät sähkötyökalun poranterän ollessa jumissa.

Toiminnan pikapysäytys (KickBack Control)

Toiminnan pikapysäytyksen (KickBack Control) ansiosta sähkötyökalun hallittavuus ja turvallisuus on parempi kuin KickBack Controlilla varustamattomissa sähkötyökaluissa. Sähkötyökalun toiminta katkeaa sähkötyökalun pyöräh

täessä äkillisesti ja odottamatta porausakselin ympäri.

Kun haluat ottaa työkalun uudelleen käyttöön, vapauta käynnistyskytkin (10) ja paina käynnistyskytkintä uudelleen.

Sähkötyökalun työvalon (14) vilkkuminen ilmoittaa toiminnan pikakatkaisusta.

Tärinänvaimennus

Värinä

Sisäänrakennettu tärinävaimennus vaimentaa tärinää.

Älä jatka sähkötyökalun käyttöä, jos vaimennusosa on vaurioitunut.

Ruuvauskärkien asennus (katso kuva 1)

Aseta sähkötyökalun ruuvauskärki mutteriin/ruuviin vain kun moottori on sammutettu. Pyörivät käyttötarvikkeet saattavat luiskahtaa irti ruuvista/mutterista.

Ruuvauskärkien käyttöön tarvitset SDS plus -kiinnitysvarrella varustetun yleisistukan (22).

• Puhdista kiinnitysvarren asennuspää ja voitele se ohuelti rasvalla.
• Asenna yleispidin kiertävällä liikkeellä käyttötarvikkeen pitimeen, kunnes se lukkiutuu automaattisesti. Tarkista kunnollinen lukkiutuminen vetämällä yleispidintä.
• Aseta ruuvauskärki yleispitimeen. Käytä vain ruuvin kantaan sopivia ruuvauskärkiä. Kun haluat irrottaa yleispitimen, siirrä lukkoholkka (4) taaksepäin ja ota yleispidin (22) pois käyttötarvikkeen pitimestä.

Putoamissuojaimen kiinnittäminen (katso kuva J)

Huomautus: sähkötyökalun putoamisen estämiseksi pitää käyttää järjestelmän painolle soveltuvaa putoamissuojainta (24). Putoamissuojaimen suurin sallittu pituus on 1,8 m. Kiinnityksessä on ehdottomasti huomioitava sähkötyökalussa oleva sallittu kiinnitysalue (23).

Käytä putoamissuojaimena mieluiten ankkurilenkillä vahvistettua hihnasilmukkaa tai putoamisen vaimentimella varustettua putoamissuojainta.

Noudata putoamissuojaimen (24) kiinnityksessä ehdottomasti suojaimen käyttöohjeita.

Kiinnitä putoamissuojaimen toinen pää ehdottomasti tukevaan rakenteeseen (esim. seinään tai telineeseen) eikä missään tapauksessa työkalun käyttäjään. Putoamissuojaimen pitää sallia esteetön liike ja sen saa kiinnittää vain tukevaan kiinnityskohtaan (25) ja

sähkötyökalussa olevaan sallittuun kiinnitysalueeseen (23). Varmista tukevan kiinnityskohdan (25) valinnassa, että sähkötyökalu pääsee putoamistapauksessa putoamaan esteettömästi putoamissuojaimeen niin, ettei laite voi kiertyä käyttäjään tai vaarantaa hänen turvallisuuttaan. Älä missään tapauksessa käytä putoamissuojainta sähkötyökalussa, johon on asennettu pölynpoistotarvike GDE 12.

Hoito ja huolto

Huolto ja puhdistus

Ota akku pois sähkötyökalusta, ennen kuin teet sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto jne.). Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran. Pidä sähkötyökalu ja tuuletusaukot puhtaina luotettavan ja turvallisen työskentelyn varmistamiseksi. Vaurioitunut suojus tulee vaihtaa välittömästi. Suosittelemme antamaan tämän huoltopalvelun tehtäväksi. - Puhdista käyttötarvikkeen pidin (2) jokaisen käyttökerran jälkeen.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen tyyppikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Muut asiakaspalvelun yhteystiedot löydät kohdasta:

Suositellut litiumioniakut ovat vaarallisia aineita koskevien lakimääräysten alaisia. Käyttäjä saa kuljettaa akkuja tieliikenteessä ilman erikoistoimenpiteitä.

Pakkausta ja merkintää koskevat erikoisvaatimukset on huomioitava, jos lähetys tehdään kolmansien osapuolten kautta (esim. lentorahtina tai huolintaliikkeen välityksellä). Lähetystä varten tuote täytyy pakata vaarallisten aineiden asiantuntijan ohjeiden mukaan.

Lähetä vain sellaisia akkuja, joiden kotelo on vaurioitumaton. Suojaa navat teipillä ja pakkaa akku niin, ettei se pääse liikkumaan pakkauksessa. Huomioi myös mahdolliset tätä pidemmälle menevät maakohtaiset määräykset.

Hävitys

Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!

Koskee vain EU-maita:

Käytöstä poistetut sähkötyökalut sekä vialliset tai loppuun käytetyt akut/paristot on hävitettävä erikseen. Toimita ne asianmukaisiin keräyspisteisiin.

Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävitetään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ihmisten terveydelle.

Akut/paristot:

Li-Ion:

Noudata luvussa "Kuljetus" annettuja ohjeita (katso "Kuljetus", sivu 98).

Ελληνικά

Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργαλεία

ΑΠΡΟΕΙΔΟ-ΠΟΙΗΣΗ

Διαβάστε όλες τις υποδείξεις ασφαλείας, οδηγίες, εικονογραφήσεις και όλα τα τεχνικά στοιχεία, που συ

νοδεύουν αυτό το ηλεκτρικό εργαλείο. Αμέλεια κατά την τήρηση των ακόλουθων υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό.

QuAeTe oAcT npoeiobonntiKec unoBcEic kai obnyie c yia kahepeAALovTuKxipn.

O opoc «nAekptko epyaaleio» nou xpnoiOnoiietai otic npoeBtoonitikc unodbeieic avapepetai o nAeKtpka epyaaleia nou TpofoBotoovta ano to nAeKtpko biKTuo (pe nAeKtpko kaλwo) kaow cai oe nAeKtpka epyaaleia nou TpofoBotoovta ano μntapia (xupic nAeKtpko kawdo).

Aoapaleia oTo xwpo epyoia

AatnpceTovxwOepyaiaKaBaoKai KaalqWtI- qevo.Punavon nokoteivc nepioxc npokalouv atuxneta.

Mny epya2e0e me To nAektpko epyaleio oE npBaaLav, onou unapxei kivduvoc ekpnIc, onwC me TnV pauoia eupkTsw uypaw, aepiw nokovn. Ta nAeKTPiKa epyaiaea dnioupyov omivnoipoi o onoioc mopei va avapaei t knovn nic avaohmuaeic. Otau xnpoouoeitro nkeptko epyaleio, kpatate pakpi ta naia kai aaaa tuxov napepuokopeva ato. pa. Zepintwn anoaanc trnc npooxocac mnpoei va xaote tov eayxo tou epyaleiou.

HaeKtpki aopdaeia

To pic tou nkeptipko epaaleiou npenei va taipiae 10nv npica. Mny tpononouoete to pic me kavevav rpno. Mn xnpaonoiieite pic npoaapoync oe uuvduaogoe yewve naekpika epaiaea.Aetanoinat aic kal katalnaec npicec peiwovuovt kivuo nkeptpoanxiac Anopeuyetye Tny enapn Tou owpatoc aac yewpeve cnpaveiec, onw osaiyec, eepavntka oopata (kaloipep), kouzive nuyea. O'ay to oua oac elvai yiwpevo auavetao kivuvoc naektonanfiaac. MnyekTeTa nkeptika epyaia ot npoxn otyn uypoaia. H dieioan vepou o eva nkeptko epyaiao auXavei tov kivduvo nkeptponlanlac. Mnyratae to kaiwio. Mn npoonoeire to ka- wio yia tn metapopa n to rpaayua yia tvn aoovv 6ean tou nkeptipko epyaleiou. Kpatate to kaawio paia ano eepoantta, Aabi, koptepecakc h kivoupeva eaptmuata. Tuxov xalaoueva nepunayevnaekpika kalwio auavouv tov kivuvo nektonlaic. Otau epyaceo e' eva nAeKtpiO epyaIe o tNv unat 0po, xpanooteite kawdo enktaocn (unaavteca) nou cival katalanAo kai yia eewtpikxpnon. Hxipon kaawiv emiikuvanc katannwvi uaiotiouc wipouc Eaattwei tov kivduvo nAeKtponlEiac. Otau n xpon Tou nektpkou epyaclou o uypo nepi- baaov elva avanopeuktn, toe xnpouonouote evav npoatautiko diakotn diappocn (diakotnC FI/ RCD). Hxpon evoc npoatautiko diakotn diappocn eatwvei tov kivduvo nektpponlElaac.

Aoapaleia npooww

Na ete oe enaypunvn, divete npoooh otnv epya 1ou kavete kal xnpauonoeite to nAektpko epya 1o nepiakeyn. Mnyxnpauonoeite to nAektpko epyaleio otav etote koupaoevol n un Tnv empeva pakwtikov, oivontveupatoc n qapakow. Mia otiyuaia anpoeeia kata to xepiao tou nAektpko epyaleiou mopoie va onynae ae oaoapouc trpaumaiouc. XpnooteTov npoawikoeonlaipnpoataiac. Opatne npootateutikoc eonlauoc, onwc daoka npoataiaac ao kovn, avioaetakuaonohmuata aapaleiac, npoataeunko kpaoc nwaantibec, avaloyae TIC ekaoTOTc uovhke, eaattwei tv kivduvo tpaumaiowv. AnopeuyeTe nV aEaIeN eKivnO. BeaWoeIe, oI O 6auokntc eival an thon Off, npv ouvdeoTe to aeKtpko epyaleio me nV npv npoobooia cai/tny

Irrota kai kytkytys: älä koskaan käytä sähkötyökalua, jossa on viallinen kytkin. Jos sähkötyökalua ei voida kytkeä päälle tai pois päältä, se on vaarallinen ja se on korjattava. Kun sähkötyökalua käytetään yhdessä muiden sähkötyökalujen kanssa, on olemassa loukkaantumisvaara.

Irrota pistoke pistorasiasta ennen säätöjen tekemistä, tarvikkeiden vaihtamista tai sähkötyökalun säilytystä. Tällaiset ennaltaehkäisevät turvatoimenpiteet vähentävät sähkötyökalun tahattoman käynnistymisen riskiä. Säilytä käyttämättömät sähkötyökalut poissa lasten ulottuvilta äläkä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sähkötyökalua tai näitä ohjeita. Sähkötyökalut ovat vaarallisia käytettäessä kokemattomien henkilöiden toimesta. Huolehdi sähkötyökalun huollosta. Tarkista, että liikkuvat osat ovat kohdallaan eivätkä ole juuttuneet, että osat eivät ole rikki ja että mikään muu seikka ei vaikuta sähkötyökalun toimintaan. Jos sähkötyökalu on vaurioitunut, korjauta se ennen käyttöä. Monien onnettomuuksien syynä ovat huonosti huolletut sähkötyökalut. Pidä leikkuutyökalut terävinä ja puhtaina. Huolellisesti huolletut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat harvemmin ja ovat helpompia hallita. Käytä sähkötyökalua, tarvikkeita ja teriä jne. näiden ohjeiden mukaisesti ottaen huomioon työolosuhteet ja suoritettava työ. Sähkötyökalun käyttö muuhun kuin siihen tarkoitettuun käyttöön voi johtaa vaarallisiin tilanteisiin. Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja vapaina öljystä ja rasvasta. Liukkaat kahvat ja tartuntapinnat estävät turvallisen käsittelyn ja hallinnan odottamattomissa tilanteissa.

Sähkötyökalujen käyttö ja hoito

Älä ylikuormita sähkötyökalua. Käytä oikeaa sähkötyökalua työhösi. Oikealla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla teholla. Älä käytä sähkötyökalua, jonka kytkin on rikki. Sähkötyökalu, jota ei voi kytkeä päälle tai pois päältä, on vaarallinen ja se on korjattava. Irrota pistoke pistorasiasta ja/tai irrota akku ennen säätöjen tekemistä, tarvikkeiden vaihtamista tai sähkötyökalun säilytystä. Tällaiset ennaltaehkäisevät turvatoimenpiteet vähentävät sähkötyökalun tahattoman käynnistymisen riskiä. Säilytä käyttämättömät sähkötyökalut poissa lasten ulottuvilta äläkä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sähkötyökalua tai näitä ohjeita. Sähkötyökalut ovat vaarallisia käytettäessä kokemattomien henkilöiden toimesta.

Suojaa sähkötyökalu sateelta ja kosteudelta. Tarkista, että liikkuvat osat ovat oikein kohdistettuja ja että mikään osa ei ole vaurioitunut, mikä voisi vaikuttaa sähkötyökalun toimintaan. Ennen käyttöä korjaa sähkötyökalu. Huono sähkötyökalujen huolto on syy moniin onnettomuuksiin. Pidä työkalut terävinä ja puhtaina. Huolellisesti huolletut terävät työkalut toimivat helpommin ja ovat helpompia hallita. Käytä sähkötyökaluja, tarvikkeita ja teriä näiden ohjeiden mukaisesti ottaen huomioon työolosuhteet ja työn laatu. Sähkötyökalujen käyttö muuhun kuin niille tarkoitettuun työhön voi aiheuttaa vaarallisia tilanteita. Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja vapaina öljystä ja rasvasta. Käyttäjä ei saa antaa kenenkään muun käsitellä tai huoltaa sähkötyökalua ilman asianmukaisia varotoimia.

Työturvallisuus ja sähkötyökalujen käyttö

Noudata valmistajan määrittelemää latausohjetta. Laturi on tarkoitettu vain tietylle akkutyypille; sen käyttö muiden akkujen kanssa aiheuttaa tulipalovaaran. Käytä sähkötyökaluja vain niille tarkoitettuihin tehtäviin. Akkujen väärä käyttö voi johtaa vaaratilanteisiin ja aiheuttaa tulipalovaaran. Kun akku ei ole käytössä, pidä se erillään muista metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun navat. Akun napojen oikosulku voi aiheuttaa palovammoja tai tulipalon. Väärä käyttö voi johtaa nesteen vuotamiseen akusta. Vältä kosketusta nesteeseen. Jos nestettä joutuu iholle, huuhtele vedellä ja hakeudu lääkäriin. Akkuneste voi aiheuttaa ihoärsytystä tai palovammoja. Älä käytä akkua tai työkalua, joka on vaurioitunut tai muunnettu. Vaurioituneet tai muunnetut akut voivat käyttäytyä arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran. Älä altista akkua tai työkalua tulelle tai liian korkealle lämpötilalle. Altistaminen tulelle tai yli 130 °C:n lämpötilalle voi aiheuttaa räjähdyksen.

Noudata kaikkia latausohjeita ja lataa akku tai akkutyökalu vain valmistajan määrittelemässä lämpötila-alueessa. Väärä lataus tai lataaminen alueen ulkopuolella voi vahingoittaa akkua ja lisätä tulipalovaaraa.

Varmista, että sähkötyökalu on kytketty pois päältä ennen huoltotoimenpiteitä. Näin varmistat sähkötyökalun turvallisuuden. Älä koskaan käytä vaurioituneita akkuja. Akkujen vaihto on suoritettava valmistajan tai valtuutetun huoltopalvelun toimesta.

Vältä pölyn kerääntymistä työkohtaan. Pöly voi helposti syttyä.

Pölynpoistolaite GDE 12 (katso kuva G)

LED

13 100-60

1/2 1 x 2 jaiuua 90 % 60-30

1x1 jaiuo 96% 30-5

μ Δ ↑ × 1 (μ log - g) % 5 - 0

ProCORE18V... pSjJl Egi

LED dual

15 100-80

100% 80-60

Litiumioniakku (Li-Ion)

.

LED
