Тип продукт	Аспирационно устройство за ударна бормашина
Марка	Бош
Модел	GDE 28 D Professional
Категория	Чук (аксесоар)
Съвместимост	Ударна бормашина GBH 18V-28 DC
Диаметри на пробиване	4–28 mm
Максимална дължина на свредлото	265 mm (с удължител)
Максимална дълбочина на пробиване	100 mm
Тегло	0,8 kg (според EPTA)
Тип филтър	HEPA
Почистване на филтъра	Механично с колелце (3 щраквания)
Контейнер за събиране	Вграден, прозрачен
Включени върхове за аспирация	2 (4–16 mm и 16–28 mm)
Включен удължител	Да (за свредла 165–265 mm)
Референтен номер	1 600 A02 1CV / 1 600 A02 1CY
Захранване	Чрез ударната бормашина (без собствен източник)
Поддръжка	Изпразвайте редовно контейнера, почиствайте HEPA филтъра чрез потупване или четка
Безопасност	Да не се използва за пробиване на метал; винаги дръжте ръцете върху дръжките на ударната бормашина

Често задавани въпроси - GDE 28 D Professional BOSCH

Кои свредла са съвместими с GDE 28 D?

Устройството приема SDS plus свредла от 4 до 28 mm диаметър. Използвайте подходящия аспирационен накрайник: накрайник (3) за 4–16 mm, накрайник (2) за 16–28 mm. Максималната дължина на свредлото е 265 mm с удължителя.

Как се монтира аспирационното устройство на ударната бормашина?

Подравнете направляващия отвор (13) на ударната бормашина с направлението (12) на устройството и плъзнете докато чуете щракване. Маркировките трябва да съвпадат. За да го премахнете, натиснете бутона за освобождаване (8) и го извадете.

Как се регулира дълбочината на пробиване?

Използвайте плъзгача за регулиране на дълбочината (4): задействайте го и го преместете по направлението (5) до желаното разстояние X, съответстващо на желаната дълбочина на пробиване, след което го освободете.

Как се изпразва контейнерът за събиране на прах?

Поставете инструмента хоризонтално, завъртете го за няколко секунди, за да изсмучете останалия прах. Натиснете бутона за освобождаване (7) и извадете контейнера (9) от устройството. Отворете капака (15), изпразнете контейнера и почистете евентуално HEPA филтъра. Затворете и застопорете.

Как се почиства HEPA филтърът?

Завъртете колелото за механично почистване (10) по часовниковата стрелка, докато чуете поне три щраквания. Това потупва филтъра, за да го почисти. Никога не духайте филтъра със сгъстен въздух. Ако е необходимо, внимателно четкайте ламелите.

Може ли устройството да се използва за пробиване на метал?

Не, строго забранено е да се пробива метал, тъй като горещите стружки могат да запалят части от устройството. То е проектирано само за бетон и зидария.

Каква е максималната дълбочина на пробиване?

Максималната дълбочина на пробиване е 100 мм.

Мога ли да използвам GDE 28 D без филтър?

Не, никога не използвайте устройството без филтър. Това може да доведе до изхвърляне на големи частици към потребителя и да повреди електроинструмента.

Съвместим ли е GDE 28 D с други ударни бормашини на Bosch?

Според инструкциите, той е проектиран за GBH 18V-28 DC. За други модели проверете съвместимостта. За интензивна употреба Bosch препоръчва моделите GDE 16 plus или GDE 68 с външен прахосмукачка.

Как се сменя аспирационният накрайник?

Натиснете бутона за освобождаване (14) и извадете накрайника отгоре. Поставете новия накрайник, докато чуете щракване. Удължителят (1) се монтира по същия начин.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GDE 28 D Professional BOSCH

mk Оригинално уратство за работа

sr Originalno upulstvo za rad

slizvima navodila

hr Originalne upute za rad

et Alzupārane kasutusiuhend

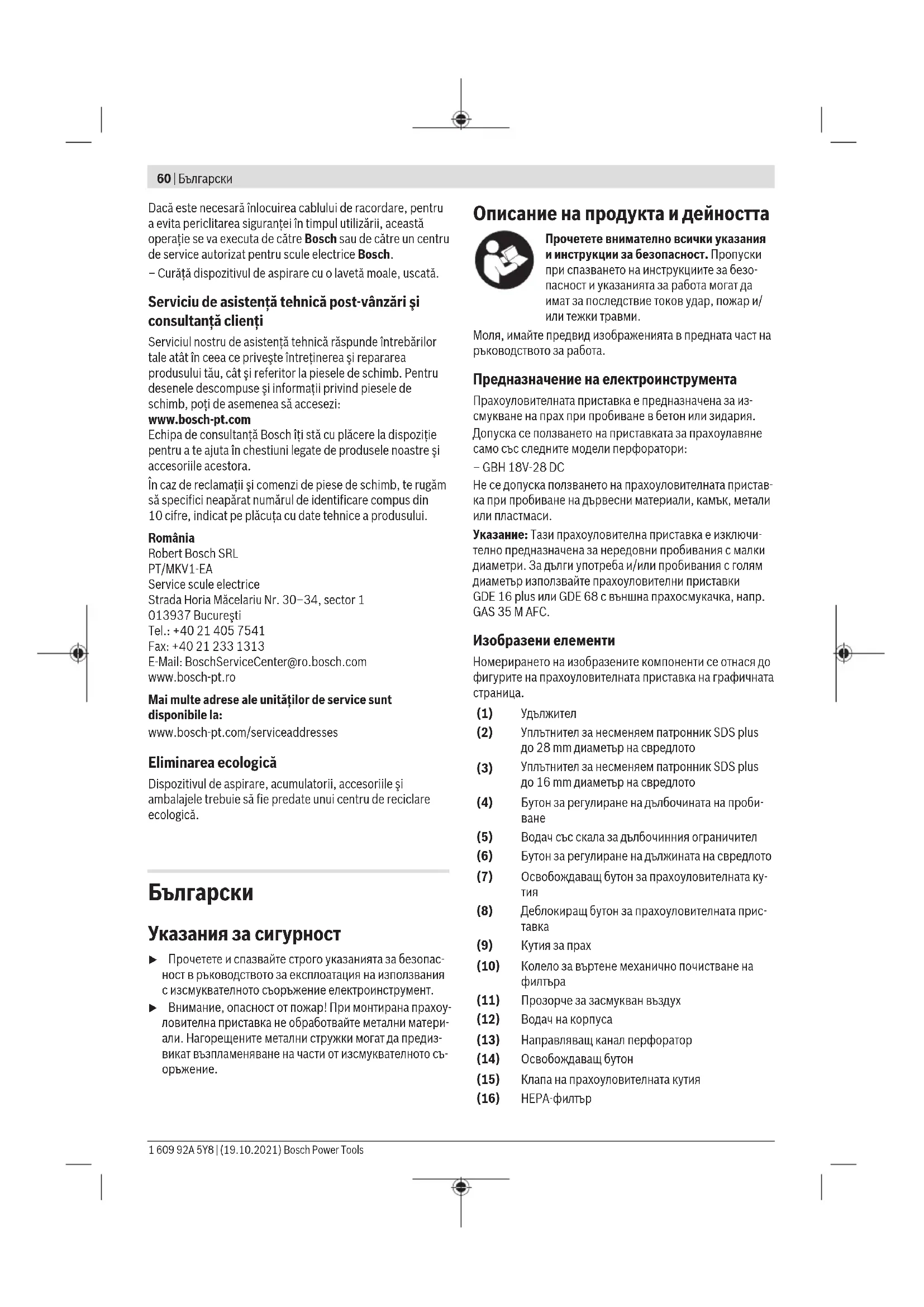

Български ...... Страница 60

Указания за сигурност

▶ Прочетете и спазвайте строго указанията за безопасност в ръководството за експлоатация на използвания с изсмуквателното съоръжение електроинструмент.
▶ Внимание, опасност от пожар! При монтирана прахоуловителна приставка не обработвайте метални материали. Нагорещените метални стружки могат да предизвикат възпламеняване на части от изсмуквателното съоръжение.

Описание на продукта и дейността

Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за последние токов удар, пожар и/или тежки травми.

Моля, имайте предвид изображенията в предната част на ръководството за работа.

Предназначение на електроинструмента

Прахоуловителната приставка е предназначена за изсмукване на прах при пробиване в бетон или зидария.

Допуска се ползването на приставката за прахоулавяне само със следните модели перфоратори:

- GBH 18V-28 DC

Не се допуска ползването на прахоуловителната приставка при пробиване на дървесни материали, камък, метали или пластмаси.

Указание: Тази прахоуловителна приставка е изключително предназначена за нередовни пробивания с малки диаметри. За дълги употреба и/или пробивания с голям диаметър използвайте прахоуловителни приставки GDE 16 plus или GDE 68 с външна прахосмукачка, напр. GAS 35 M AFC.

Изобразени елементи

Номерирането на изобразените компоненти се отнася до фигурите на прахоуловителната приставка на графичната страница.

(1) Удължител
(2) Уплътнител за несменяем патронник SDS plus до 28 mm диаметър на свредлото
(3) Уплътнител за несменяем патронник SDS plus до 16 mm диаметър на свредлото
(4) Бутон за регулиране на дълбочината на пробиване
(5) Водач със скала за дълбочинния ограничител
(6) Бутон за регулиране на дължината на свредлото
(7) Освобождаващ бутон за прахоуловителната ку- тия
(8) Деблокиращ бутон за прахоуловителната приставка
(9) Кутия за прах
(10) Колело за въртене механично почистване на филтъра
(11) Прозорче за засмукван въздух
(12) Водач на корпуса
(13) Направляващ канал перфоратор
(14) Освобождаващ бутон
(15) Клапа на прахоуловителната кутия
(16) НЕРА-филтър

Технически данни

Прахоуловителна приставка GDE 28 D
Каталожен номер	1 600 A02 1CV1 600 A02 1CY
Диаметър на свредлото ^A)	mm 4–28
Макс. дължина на свредлото ^B)	mm 265
Макс. дълбочина на пробивания отвор	mm 100
Маса съгласно EPTA-Procedure 01:2014	kg 0,8

A) с уплътнител (3) до 16 mm диаметър на свредлото, с уплътнител (2) от 16–28 mm диаметър на свредлото

В) с удължител (1) за уплътнител

Монтиране

Закрепване на прахоуловителната приставка (вж. фигур. А1-А2)

– Допрете перфоратора с направляващия канал (13) до водача на корпуса (12) на прахоуловителната приставка и вкарайте прахоуловителната приставка върху перфоратора.
Трябва да се чуе отчетливото прещракване на прахоуловителната приставка. Маркировките върху прахоуловителната приставка и перфоратора трябва да съвпадат.
- За демонтиране натиснете и задръжте деблокирация бутон (8) и издърпайте прахоуловителната приставка от перфоратора.

Работа

Указания за работа

▶ Никога не използвайте прахоуловителната приставка без филтър. При ползване на прахоуловителната приставка без филтър големи откъртени парчета от пробивания материал могат да бъдат ускорени по посока на оператора и електроинструментът може да бъде повреден.
▶ Използвайте само неповреден филтър (без разкъсвания, без отвори и др.). Незабавно заменяйте повредени филтри.
▶ Никога не пренасяйте електроинструмента, като го държите за прахоуловителната приставка.
По време на работа не дръжте електроинструмента с монтирана прахоуловителна приставка за приставката, а винаги за ръкохватката и спомагателната ръкохватка.

Указание: Водачът (5) е под действието на пружина. При натискане на бутона (6) за настройване на дължината на свредлото водачът може да бъде изтласкан напред.

▶ Дръжте здраво електроинструмента при работа с двете ръце и следете за сигурната позиция. С две ръце електроинструментът се води по-сигурно.

Поставяне/сваляне на свредлото (вж. фигур. В)

– Натиснете бутона (6) за настройване на дължината на свредлото и издърпайте водача (5) до упор навън.
- Отпуснете бутона (6) отново.
– Вкарайте върха на свредлото отзад през уплътнителя (3) и след това го захванете в патронника съгласно указанията за Вашия електроинструмент.
– Преди изваждане на свредлото натиснете отново бутона (6) и издърпайте до упор навън водача (5).

Настройване на дължината на водача (вж. фиг. С)

За чиста аспирация и правилна настройка на дълбочинния ограничител водачът (5) трябва да се настрои така, че върхът на свредлото отпредда е в една равнина с уплътнителя /(3).

– Монтирайте желаното свредло в гнездото за работен инструмент.
– Натиснете бутона (6), докато регулирате водача (5) в съответствие с дължината на свредлото.
- Отпуснете бутона (6) отново.

Указание: За съхраняване на прахоуловителната приставка натиснете бутона (6) и изтеглете водача (5) до упор навън. Така пружината на водача се разтоварва, което удължава живота й.

Настройване на дълбочината на пробиване (вж. фиг. D)

С бутона (4) за регулиране на дълбочинния ограничител може да бъде зададена желаната дълбочина X на пробивания отвор.

– Натиснете бутона (4) и го изместете спрямо водача (5) така, че означеното на фигурата разстояние X да съответства на желаната дълбочина на пробивания отвор.
- Отпуснете бутона (4) отново.

Монтиране на уплътнител и удължение (вж. фиг. Е)

Според диаметъра на свредлото трябва да смените уплътнителя (3)/(2):

- Уплътнител (3) за отвори с диаметър 4-16 mm

62 | Български

– Уплътнител (2) за отвори с диаметър 16-28 mm

Освен това уплътнителят трябва да бъде заменян, когато по повърхностите, уплътняващи към стената, се появят забележими следи от износване и вследствие на това при прахоулавяне през четката започне да преминава прах.

Демонтиране на уплътнителя:

– Натиснете застопоряващия бутон (14) и издърпайте уплътнителя нагоре от стойката.

Монтиране на уплътнителя:

– Вкарайте новия уплътнител отгоре в стойката, докато чуете отчетливо прещракване на застопоряващия бутон (14).

Удължителят (1) е нужен, ако използвате свредла с обща дължина от 165–265 mm.

– Монтирайте и свалете удължителя (1) съгласно монтажа/свалянето на уплътнителя.

Механично почистване на филтъра

Прахоуловителната приставка е снабдена с механично почистване на филъръа, което освобождава НЕРА филъръа (16) от прилепналия прах. Редовно използвайте механичното почистване на филъръа. Така НЕРА филърът се изчуква и става възможен константен обемен поток на въздуха и съответно константна изсмукваща мощност.

– Завъртете колелото за въртене (10) на механичното почистване на филтъра по посока на часовника докато не се чуе прищракващ звук поне три пъти.

Изпразване на прахоуловителната кутия (вж. фигур. F1–F5)

Указание: При техническо обслужване и почивстване на прахоуловителната кутия носете прахозащитна маска. Изпразвайте прахоуловителната кутия (9) редовно, както и след приключване на работите, за да запазите оптимална степен на аспирация. През прозорчето можете да проверявате колко є запълнена прахоуловителната кутия.

– Задръжте електроинструмента с прахоуловителната приставка хоризонтално и включете електроинструмента за няколко секунди. Така остатъчната прах се засмуква от канала в прахоуловителната кутия (9).

– Натиснете бутона за отключване (7) и завъртете прахоуловителната кутия (9) извън прахоуловителната приставка.

– Отворете капачето (15) дотолкова, че да покрие филтъра (16).

– Изпразнете прахоуловителната кутия (9) в подходящ съд за отпадъци.

– Извадете при нужда НЕРА филтъра (16) от прахоуловителната кутия и го изчукайте внимателно или изчеткайте филтърните ламели с мека метла. Поставете НЕРА филтъра обратно в прахоуловителната кутия.

Указание: Не почиствайте НЕРА филтъра с издухване със сгъстен въздух.

– След това затворете капачето (15).
– Поставете прахоуловителната кутия върху шарнира на прахоуловителната приставка и завъртете прахоуловителната кутия, докато бутонът за отключване (7) не прищрака.
– Извършете механичното почистване на филтъра.

Поддържане и сервис

Поддържане и почистване

▶ Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужване, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.
▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.
▶ За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните му отвори чисти.

Ако акумулаторната батерия се повреди или изхаби, мо- ля, обърнете се към оторизиран сервис за Bosch електро- инструменти.

Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервис за електроинструменти на Bosch, за да се запази нивото на безопасност на Bosch електроинструмента.

– Почиствайте прахоуловителната приставка със суха мека кърпа.

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на:

www.bosch-pt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Други сервисни адреси ще откриете на: www.bosch-pt.com/serviceaddresses

Бракуване

С оглед опазване на околната среда прахоуловителната приставка, акумулаторните батерии, принадлежностите и опаковките трябва да се предават за оползотворяване на съдържащите се в тях суровини.
