ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GDE 28 D Professional BOSCH

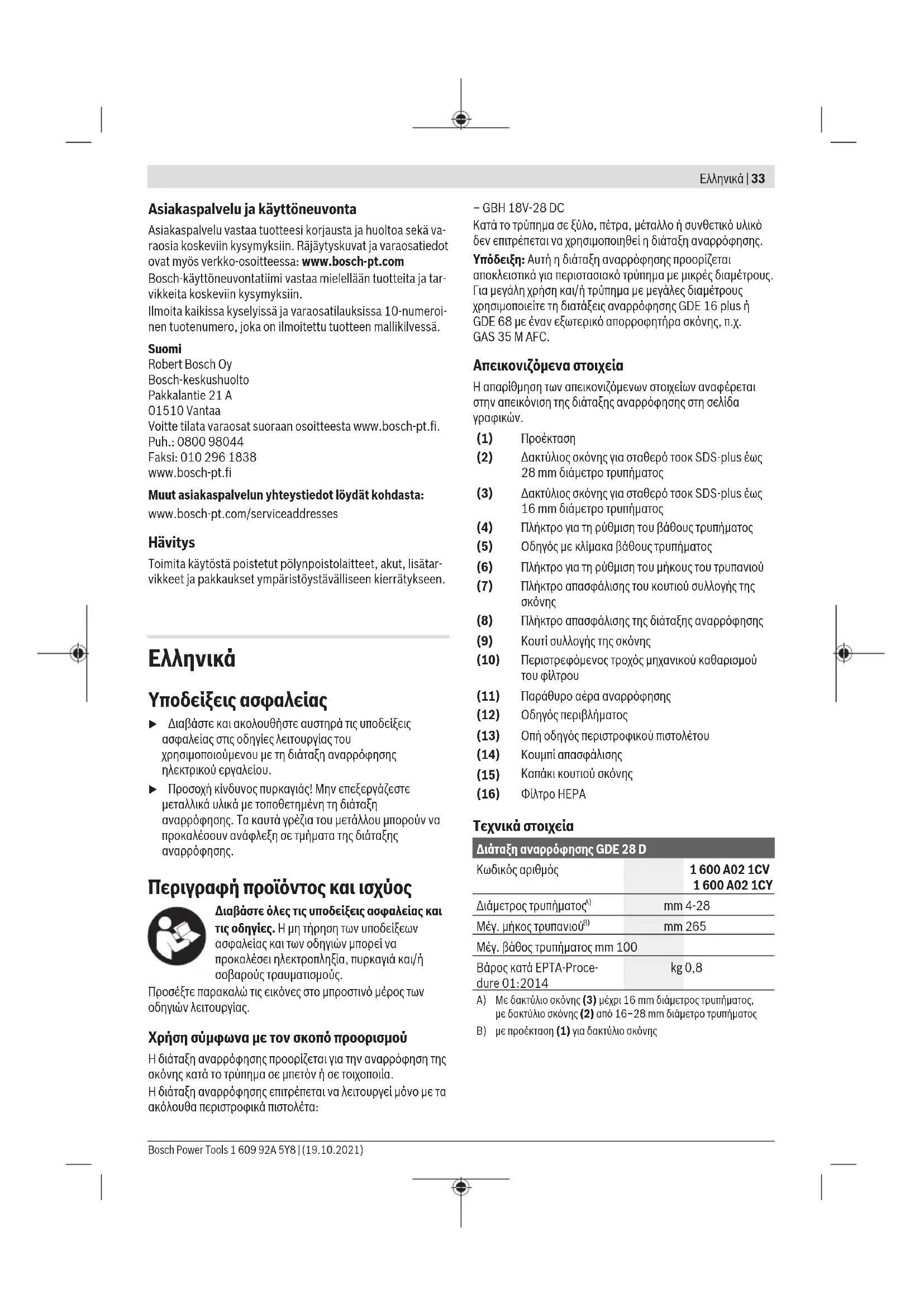

Ελληνικά...... Σελίδα 33

Υποδείξεις ασφαλείας

▶ Διαβάστε και ακολουθήστε αυστηρά τις υποδείξεις ασφαλείας στις οδηγίες λειτουργίας του χρησιμποιούμενου με τη διάταξη αναρρόφησης ηλεκτρικού εργαλείου.

▶ Προσοχή κίνδυνος πυρκαγιάς! Μην επεξεργάζεστε μεταλλικά υλικά με τοποθετημένη τη διάταξη αναρρόφησης. Τα καυτά γρέζια του μετάλλου μπορούν να προκαλέσουν ανάφλεξη σε τμήματα της διάταξης αναρρόφησης.

Περιγραφή προϊόντος και ισχύος

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδηγιών λειτουργίας.

Χρήση σύμφωνα με τον σκοπό προορισμού

Η διάταξη αναρρόφησης προορίζεται για την αναρρόφηση της σκόνης κατά το τρύπημα σε μπετόν ή σε τοιχοποία. Η διάταξη αναρρόφησης επιτρέπεται να λειτουργεί μόνο με τα ακόλουθα περιστροφικά πιστολέτα:

- GBH 18V-28 DC

Κατά το τρύπημα σε ξύλο, πέτρα, μέταλλο ή συνθετικό υλικό δεν επιτρέπεται να χρησιμοποιηθεί η διάταξη αναρρόφησης.

Υπόδειξη: Αυτή η διάταξη αναρρόφησης προορίζεται αποκλειστικά για περιστασιακό τρύπημα με μικρές διαμέτρους. Για μεγάλη χρήση και/ή τρύπημα με μεγάλες διαμέτρους χρησιψοποιείτε τη διατάξεις αναρρόφησης GDE 16 plus ή GDE 68 με έναν εξωτερικό απορροφητήρα σκόνης, π.χ. GAS 35 M AFC.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση της διάταξης αναρρόφησης στη σελίδα γραφικών.

(1) Проéktaon
(2) Δακτύλιος σκόνης για σταθερό τσοκ SDS-plus έως 28 mm διάμετρο τρυπήματος
(3) Δακτύλιος σκόνης για σταθερό τσοκ SDS-plus έως 16 mm διάμετρο τρυπήματος
(4) Πλήκτρο για τη ρύθμιση του βάθους τρυπήματος
(5) Οδηγός με κλίμακα βάθους τρυπήματος
(6) Πλήκτρο για τη ρύθμιση του μήκους του τρυπανιού
(7) Πλήκτρο απασφάλισης του κουτιού συλλογής της σκόνης
(8) Πλήκτρο απασφάλισης της διάταξης αναρρόφησης
(9) Κουτί συλλογής της σκόνης
(10) Περιστρεφόμενος τροχός μηχανικού καθαρισμού του φίλτρου
(11) Παράθυρο αέρα αναρρόφησης
(12) Οδηγός περιβλήματος
(13) Οπή οδηγός περιστροφικού πιστολέτου
(14) Κουμπί απασφάλισης
(15) Καπάκι κουτιού σκόνης
(16) Φίλτρο ΗΕΡΑ

Τεχνικά στοιχεία

Διάταξη αναρρόφησης GDE 28 D
Κωδικός αριθμός	1 600 A02 1CV1 600 A02 1CY
Διάμετρος τρυπήματοςA)	mm 4-28
Μέγ. μήκος τρυπανιούB)	mm 265
Μέγ. βάθος τρυπήματος mm 100
Βάρος κατά EPTA-Procedure 01:2014	kg 0,8

A) Με δακτύλιο σκόνης (3) μέχρι 16 mm διάμετρος τρυπήματος, με δακτύλιο σκόνης (2) από 16–28 mm διάμετρο τρυπήματος

B) με προέκταση (1) για δακτύλιο σκόνης

Συναρμολόγηση

Στερέωση της διάταξης αναρρόφησης (βλέπε εικόνες Α1-Α2)

– Τοποθετήστε το περιστροφικό πιστολέτο με την οπή οδηγό (13) στον οδηγό του περιβλήματος (12) της διάταξης αναρρόφησης και σπρώξτε τη διάταξη αναρρόφησης πάνω στο περιστροφικό πιστολέτο. Η διάταξη αναρρόφησης πρέπει να ασφαλίσει με τον χαρακτηριστικό ήχο. Τα μαρκαρίσματα στη διάταξη αναρρόφησης και στο περιστροφικό πιστολέτο πρέπει να βρίσκονται το ένα πάνω από το άλλο.

– Για την αποσύνδεση πατήστε το πλήκτρο απασφάλισης (8), κρατήστε το πλήκτρο απασφάλισης πατημένο και τραβήξτε τη διάταξη αναρρόφησης από το περιστροφικό πιστολέτο.

Λειτουργία

Οδηγίες εργασίας

▶ Μη χρησιμποιείτε ποτέ τη διάταξη αναρρόφησης χωρίς φίλτρο. Σε περίπτωση χρήσης της διάταξης αναρρόφησης χωρίς φίλτρο μπορούν μεγαλύτερα σωματίδια της σκόνης τρυπήματος να τιναχτούν στην κατεύθυνση του χρήστη και επίσης το ηλεκτρικό εργαλείο μπορεί να υποστεί ζημιά.

Χρησιμοποιείτε μόνο ένα άψογο φίλτρο (χωρίς ρωγμές, χωρίς τρύπες κλπ.). Αλλάξτε αμέσως ένα χαλασμένο φίλτρο.

▶ Μη μεταφέρετε το ηλεκτρικό εργαλείο ποτέ από τη διάταξη αναρρόφησης.

▶ Μην κρατάτε το ηλεκτρικό εργαλείο με συναρμολογημένη τη διάταξη αναρρόφησης κατά τη διάρκεια της λειτουργίας από τη διάταξη αναρρόφησης, αλλά πάντοτε από τη χειρολαβή και την πρόσθετη λαβή του ηλεκτρικού εργαλείου.

Υπόδειξη: Ο οδηγός (5) ενεργοποιείται με ελατήριο. Με το πάτημα του πλήκτρου (6) για τη ρύθμιση του μήκους του τρυπανιού μπορεί να κινηθεί ο οδηγός γρήγορα προς τα εμπρός.

▶ Κρατάτε το ηλεκτρικό εργαλείο κατά την εργασία σταθερά με τα δύο σας χέρια και φροντίζετε για μια ασφαλή στάση. Το ηλεκτρικό εργαλείο οδηγείται ασφαλέστερα, όταν το κρατάτε και με τα δυο σας χέρια.

Τοποθέτηση/αφαίρεση του τρυπανιού (βλέπε εικόνα Β)

• Πατήστε το πλήκτρο (6) για τη ρύθμιση του μήκους του τρυπανιού και τραβήξτε τον οδηγό (5) μέχρι τέρμα προς τα έξω.
• Αφήστε το πλήκτρο (6) ξανά ελεύθερο.
• Σπρώξτε τη μύτη του τρυπανιού από πίσω μέσα από τον δακτύλιο της σκόνης (3) και τοποθετήστε τον μετά στο τσοκ σύμφωνα με τις υποδείξεις του ηλεκτρικού εργαλείου σας.
• Πριν την αφαίρεση του τρυπανιού πατήστε ξανά το πλήκτρο (6) και τραβήξτε τον οδηγό (5) μέχρι τέρμα προς τα έξω.

Ρύθμιση του μήκους του οδηγού (βλέπε εικόνα C)

Για μια καθαρή αναρρόφηση και μια σωστή ρύθμιση του οδηγού βάθους πρέπει ο οδηγός (5) να ρυθμιστεί έτσι, ώστε η μύτη του τρυπανιού μπροστά να είναι ισόπεδη με τον δακτύλιο της σκόνης /(3).

- Τοποθετήστε το επιθυμητό τρυπάνι στην υποδοχή εξαρτήματος του τσοκ.

– Πατήστε το πλήκτρο (6), ενώ ρυθμίζετε τον οδηγό (5) αντίστοιχα με το μήκος του τρυπανιού.

- Αφήστε το πλήκτρο (6) ξανά ελεύθερο.

– Τοποθετήστε το επιθυμητό τρυπάνι στην υποδοχή εξαρτήματος του τσοκ. – Πατήστε το πλήκτρο (6), ενώ ρυθμίζετε τον οδηγό (5) αντίστοιχα με το μήκος του τρυπανιού. – Αφήστε το πλήκτρο (6) ξανά ελεύθερο.

Υπόδειξη: Για τη φύλαξη της διάταξης αναρρόφησης πατήστε το πλήκτρο (6) και τραβήξτε τον οδηγό (5) μέχρι τέρμα προς τα έξω. Έτσι εκτονώνεται το ελατήριο του οδηγού και αυξάνεται η διάρκεια ζωής του ελατηρίου.

Ρύθμιση του βάθους τρυπήματος (βλέπε εικόνα D)

Με το πλήκτρο (4) για τη ρύθμιση του οδηγού βάθους μπορεί να καθοριστεί το επιθυμητό βάθος τρυπήματος Χ.

– Πατήστε το πλήκτρο (4) και μετακινήστε το πλήκτρο πάνω στον οδηγό (5), ώστε η εμφανιζόμενη στην εικόνα απόσταση Χ να αντιστοιχεί στο επιθυμητό σας βάθος τρυπήματος.

- Αφήστε το πλήκτρο (4) ξανά ελεύθερο.

- Πατήστε το πλήκτρο (4) και μετακινήστε το πλήκτρο πάνω στον οδηγό (5), ώστε η εμφανιζόμενη στην εικόνα απόσταση Χ να αντιστοιχεί στο επιθυμητό σας βάθος τρυπήματος. - Αφήστε το πλήκτρο (4) ξανά ελεύθερο.

Συναρμολόγηση του δακτύλιου σκόνης και της προέκτασης (βλέπε εικόνες Ε)

Ανάλογα με τη διάμετρο τρυπήματος πρέπει να αλλάξετε τον δακτύλιο της σκόνης (3)/(2):

- Δακτύλιος σκόνης (3) για τρύπες με διάμετρο 4–16 mm

- Δακτύλιος σκόνης (2) για τρύπες με διάμετρο 16-28 mm

- Δακτύλιος σκόνης (3) για τρύπες με διάμετρο 4–16 mm - Δακτύλιος σκόνης (2) για τρύπες με διάμετρο 16–28 mm

Εκτός autoù πρέπει να αλλάξετε τον δακτύλιο της σκόνης, όταν η επιφάνεια εναπόθεσης στον τοίχο εμφανίζει ίχνη φθοράς και έτσι κατά την αναρρόφηση διαφεύγει σκόνη μέσα από τη βούρτσα αναρρόφησης.

Αφαίρεση του δακτύλιου σκόνης:

– Πατήστε το κουμπί απασφάλισης (14) και τραβήξτε τον δακτύλιο της σκόνης προς τα επάνω έξω από το στήριγμα.

Συναρμολόγηση του δακτύλιου σκόνης:

- Περάστε τον νέο δακτύλιο σκόνης από επάνω στο στήριγμα, μέχρι το κουμπί απασφάλισης (14) να ασφαλίσει με τον χαρακτηριστικό ήχο.

Η προέκταση (1) χρειάζεται, όταν χρησιμοποιείτε τρυπάνια με ένα ολικό μήκος 165–265 mm.

- Συναρμολογήστε και αφαιρέστε την προέκταση (1) σύμφωνα με τη συναρμολόγηση/αφαιρεση του δακτύλιου σκόνης.

Μηχανικός καθαρισμός του φίλτρου

Η διάταξη αναρρόφησης είναι εξοπλισμένη με έναν μηχανικό καθαρισμό του φίλτρου , ο οποίος ελευθερώνει το φίλτρο ΗΕΡΑ (16) από την προσκολλημένη σκόνη. Λειτουργείτε τακτικά τον μηχανικό καθαρισμό του φίλτρου. Έται πινάζεται το φίλτρο ΗΕΡΑ, ώστε να είναι δυνατή μια σταθερή ροή όγκου αέρα και συνεπώς μια σταθερή ισχύς αναρρόφησης.

– Γυρίστε τον περιστρεφόμενο τροχό (10) του μηχανικού καθαρισμού του φίλτρου στη φορά των δεικτών του ρολογιού τόσο, ώσπου να ακουστεί το λιγότερο τρεις φορές ένα κλικ.

'Αδειασμα του κουτιού συλλογής της σκόνης (βλέπε εικόνες F1–F5)

Υπόδειξη: Κατά τη συντήρηση και τον καθαρισμό του κουτιού συλλογής της σκόνης φοράτε μια προσωπίδα προστασίας από τη σκόνη.

Αδειάζετε το κουτί συλλογής της σκόνης (9) τακτικά καθώς και μετά την ολοκλήρωση των εργασιών, για να διατηρήσετε την ιδανική απόδοσης αναρρόφησης. Με τη βοήθεια του παραθύρου ελέγχου μπορείτε να ελέγξετε τη στάθμη πλήρωσης στο κουτί συλλογής της σκόνης.

– Κρατήστε το ηλεκτρικό εργαλείο με τη διάταξη αναρρόφησης οριζόντια και ενεργοποιήστε το ηλεκτρικό εργαλείο για μερικά δευτερόλεπτα. 'Ετσι αναρροφούνται τα υπολείμματα της σκόνης από το κανάλι αναρρόφησης στο κουτί συλλογής της σκόνης (9).
- Πατήστε το πλήκτρο απασφάλισης (7) και απομακρύνετε το κουτί συλλογής της σκόνης (9) από τη διάταξη αναρρόφησης.
- Ανοίξτε το κλαπέτο (15) τόσο, μέχρι να καλύψει το φίλτρο (16).
- Αδειάστε το κουτί συλλογής της σκόνης (9) πάνω από ένα κατάλληλο δοχείο απορριμμάτων.
– Αφαιρέστε ενδεχομένως το φίλτρο ΗΕΡΑ (16) από το κουτί συλλογής της σκόνης και τινάξτε το προσεκτικά ή βουρτοίστε τα περύγια του φίλτρου με ένα μαλακό σκουπάκι.
Τοποθετήστε το φίλτρο ΗΕΡΑ ξανά στο κουτί συλλογής της σκόνης.
Υπόδειξη: Μην καθαρίσετε το φίλτρο ΗΕΡΑ, ξεφυσώντας με πεπιεσμένο αέρα.
- Κλείστε στη συνέχεια το κλαπέτο (15).
- Τοποθετήστε το κουτί συλλογής της σκόνης στην άρθρωση της διάταξης αναρρόφησης και στρέψτε το κουτί συλλογής της σκόνης, μέχρι το πλήκτρο απασφάλισης (7) να ασφαλίσει με τον χαρακτηριστικό ήχο.
- Εκτελέστε τον μηχανικό καθαρισμό του φίλτρου.

Συντήρηση και σέρβις

Συντήρηση και καθαρισμός

Αφαιρείτε την μπαταρία από το ηλεκτρικό εργαλείο πριν από κάθε εργασία στο ηλεκτρικό εργαλείο (π.χ. συντήρηση, αλλαγή εξαρτημάτων κλπ.) καθώς και κατά την μεταφορά του και τη φύλαξή του. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπη ON/OFF υπάρχει κίνδυνος τραυματισμού.
▶ Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο.
▶ Na διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερισμού πάντοτε σε καθαρή κατάσταση για να μπορείτε να εργάζεσθε καλά και με ασφάλεια.

'Отав η μπαταρία δε λειτουργεί πλέον απευθυνθείτε σ' ένα εξουσιοδοτημένο κέντρο σέρβις για ηλεκτρικά εργαλεία Bosch.

Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου πρέπει να διεξαχθεί από τη Bosch ή από ένα εξουσιοδοτημένο κέντρο σέρβις για ηλεκτρικά εργαλεία της Bosch, για να αποφευχθεί έτσι κάθε κίνδυνος της ασφάλειας.

- Καθαρίστε τη διάταξη αναρρόφησης με ένα στεγνό, μαλακό πανί.

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής

Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από: www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί - Αθήνα

Tηλ.: 210 5701258

Φαξ: 210 5701283

Email: [e-mail]

www.bosch.com

www.bosch-pt.gr

Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση:

Η διάταξη αναρρόφησης, οι μπαταρίες, τα εξαρτήματα και οι συσκευασίες πρέπει να παραδίδονται σε μια φιλική προς το περιβάλλον ανακύκλωση.
