BRUKSANVISNING GDE 28 D Professional BOSCH

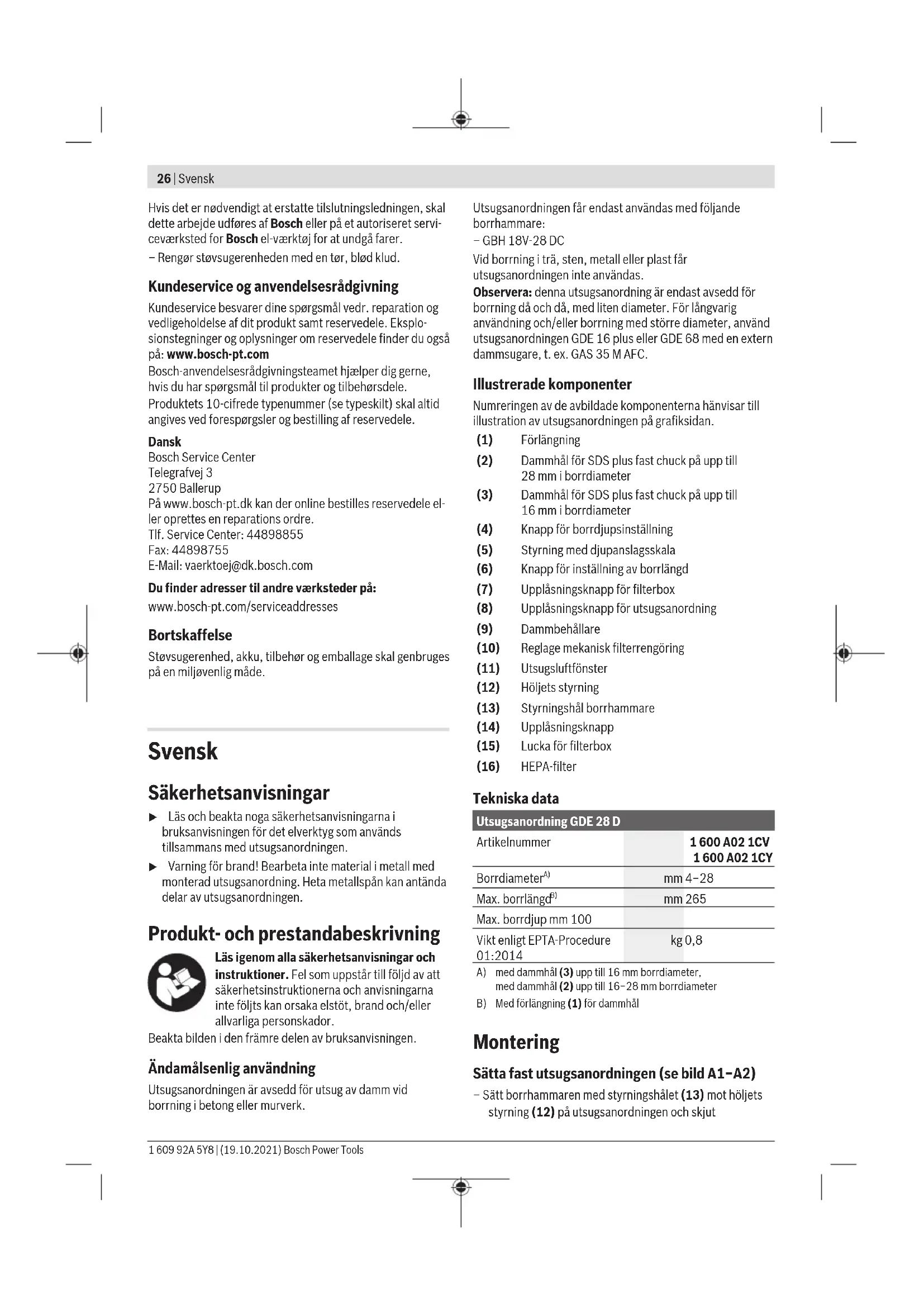

Vid borrning i trä, sten, metall eller plast får utsugsanordningen inte användas. Observera: denna utsugsanordning är endast avsedd för borrning då och då, med liten diameter. För långvarig användning och/eller borrning med större diameter, använd utsugsanordningen GDE16 plus eller GDE68 med en extern dammsugare, t.ex. GAS35MAFC. Illustrerade komponenter Numreringen av de avbildade komponenterna hänvisar till illustration av utsugsanordningen på grafiksidan. (1) Förlängning (2) Dammhål för SDS plus fast chuck på upp till 28mm i borrdiameter (3) Dammhål för SDS plus fast chuck på upp till 16mm i borrdiameter (4) Knapp för borrdjupsinställning (5) Styrning med djupanslagsskala (6) Knapp för inställning av borrlängd (7) Upplåsningsknapp för filterbox (8) Upplåsningsknapp för utsugsanordning (9) Dammbehållare (10) Reglage mekanisk filterrengöring (11) Utsugsluftfönster (12) Höljets styrning (13) Styrningshål borrhammare (14) Upplåsningsknapp (15) Lucka för filterbox (16) HEPA-filter Tekniska data Utsugsanordning GDE 28 D Artikelnummer 1 600 A02 1CV 1 600 A02 1CY Borrdiameter

mm 4−28 Max. borrlängd

med dammhål(3) upp till 16mm borrdiameter, med dammhål(2) upp till 16−28mm borrdiameter

Med förlängning(1) för dammhål Montering Sätta fast utsugsanordningen (sebildA1−A2) – Sätt borrhammaren med styrningshålet(13) mot höljets styrning(12) på utsugsanordningen och skjut 1 609 92A 5Y8 | (19.10.2021) Bosch Power ToolsSvensk | 27 utsugsanordningen på borrhammaren. Utsugsanordningen måste snäppa fast hörbart. Markeringarna på utsugsanordningen och borrhammaren måste befinna sig över varandra. – För att lossa den trycker du på upplåsningsknappen(8), håller den intryckt och drar utsugsanordningen från borrhammaren. Drift Arbetsanvisningar u Använd aldrig utsugsanordningen utan filter. Vid användning av utsugsanordning utan filter kan större borrdammpartiklar slungas i riktning mot användaren och elverktyget kan skadas. u Använd endast ett oskadat filter (inga revor, små hål etc.). Byt ut skadade filter omedelbart. u Bär aldrig elverktyget i utsugsanordningen. u Håll inte elverktyget i den monterade utsugsanordningen under drift, utan alltid i handtaget och i stödhandtaget. Observera: styrningen (5) är spänd med en fjäder. Vid ett tryck på knappen (6) för borrlängdinställning kan styrningen skjutas framåt. u Håll i elverktyget stadigt med båda händerna och stå stadigt. Elverktyget kan styras säkrare med två händer. Sätta in/ta ut borr (se bild B) – Tryck på knappen (6) för borrlängdsinställning och dra styrningen (5) utåt till anslag. – Släpp knappen (6) igen. – Skjut borrspetsen bakifrån genom dammhålet (3)/ och sätt in den i chucken enligt anvisningarna för ditt elverktyg. – Innan du tar ut borret, tryck på knappen (6) igen och dra styrningen (5) utåt till anslag. Ställa in styrningslängden (se bild C) För ett prydligt dammutsug och korrekt inställning av djupanslaget måste styrningen (5) vara inställt så att borrspetsen är i jämnhöjd med dammhålet /(3). – Sätt in önskat borr i chuckens verktygshållare. – Tryck på knappen (6) medan du ställer in styrningen (5) efter borrets längd. – Släpp knappen (6) igen. Observera: för att ta av utsugsanordningen trycker du på knappen (6) och drar styrningen (5) utåt till anslag. Därigenom avlastas fjädern för styrningen och fjäderns livslängd ökar. Ställa in borrdjupet (se bildD) Med knappen (4) för inställning av djupanslag kan önskat borrdjup X fastställas. – Tryck på knappen (4) och skjut knappen mot styrningen (5) så att det avståndX som visas på bilden motsvarar det borrdjup du önskar. – Släpp knappen (4) igen. Montera dammhål och förlängning (sebildE) Beroende på borrdiameter behöver du byta dammhålet(3)/ (2): – Dammhål(3) för borrhål med diameter 4−16mm – Dammhål(2) för borrhål med diameter 16−28mm Dessutom behöver du byta dammhålet när anliggningsytan visar tydliga spår av slitage och damm kommer igenom utsugsborsten vid arbetet. Ta av dammhålet: – Tryck på upplåsningsknappen(14) och dra dammhålet uppåt ur hållaren. Montera dammhålet: – Sätt in ett nytt dammhål ovanifrån i hållaren tills upplåsningsknappen(14) klickar fast hörbart. Förlängningen (1) behövs om du använder borr med en total längd på 165−265mm. – Montera och ta ut förlängningen (1) som vid montering/ demontering av dammhålet. Mekanisk filterrengöring Utsugsanordningen är utrustad med en mekanisk filterrengöring som avlägsnar damm från HEPA-filtret(16). Aktivera den mekaniska filterrengöringen regelbundet. Därigenom knackas HEPA-filtret av så att en konstant luftvolymström och därmed en konstant utsugseffekt uppnås. Bosch Power Tools 1 609 92A 5Y8 | (19.10.2021)28 | Norsk – Vrid reglaget(10) på den mekaniska filterrengöringen medsols tills du hör minst ett klick. Tömma dammbehållaren (sebildF1−F5) Observera: bär dammskyddsmask vid underhåll och rengöring av dammbehållaren. Töm dammbehållaren(9) regelbundet samt efter avslutat arbete för att bibehålla optimal utsugseffekt. Med hjälp av siktfönstret kan du kontrollera nivån i dammbehållaren. – Håll elverktyget med utsugsanordningen vågrätt och slå på elverktyget i några sekunder. Därigenom sugs dammrester ut från utsugskanalen och ner i dammbehållaren(9). – Tryck på upplåsningsknappen(7) och vrid ut dammbehållaren(9) ur utsugsanordningen. – Öppna luckan(15) så att den täcker filtret(16). – Töm dammbehållaren(9) i lämplig avfallsbehållare. – Ta eventuellt ut HEPA-filtret(16) ur dammbehållaren och knacka försiktigt ur den eller borsta av filterlamellerna med en mjuk borste. Sätt in HEPA-filtret i dammboxen igen. Observera: rengör inte HEPA-filtret med tryckluft. – Stäng luckan(15). – Sätt dammbehållaren på utsugsanordningens anslutning och vrid dammbehållaren så att upplåsningsknappen(7) klickar fast hörbart. – Utför mekanisk filterrengöring. Underhåll och service Underhåll och rengöring u Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada. u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. u Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Om batteriet inte längre är funktionsdugligt vänder du dig till auktoriserad kundtjänst för Bosch-elverktyg. Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch elverktyg. – Rengör utsugsanordningen med en torr, mjuk trasa. Kundtjänst och applikationsrådgivning Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under: www.bosch-pt.com Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem. Ange alltid vid förfrågningar och reservdelsbeställningar det 10‑siffriga produktnumret som finns på produktens typskylt. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (08) 7501820 (inom Sverige) Fax: (011) 187691 Du hittar fler kontaktuppgifter till service här: www.bosch-pt.com/serviceaddresses Avfallshantering Utsugsanordning, batteri, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Norsk Sikkerhetsanvisninger u Les sikkerhetsanvisningene i bruksanvisningen for elektroverktøyet som brukes med støvavsuget. u Brannfare! Ingen metalliske materialer må bearbeides med montert støvavsug. Varme metallspon kan antenne deler i støvavsuget. Produktbeskrivelse og ytelsesspesifikasjoner Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader. Se illustrasjonene i begynnelsen av bruksanvisningen. Forskriftsmessig bruk Støvavsuget er beregnet for fjerning av støv ved boring i betong eller murverk. Støvavsuget må utelukkende brukes med følende borhammere:
