MANUALE UTENTE GBH 221 Professional BOSCH

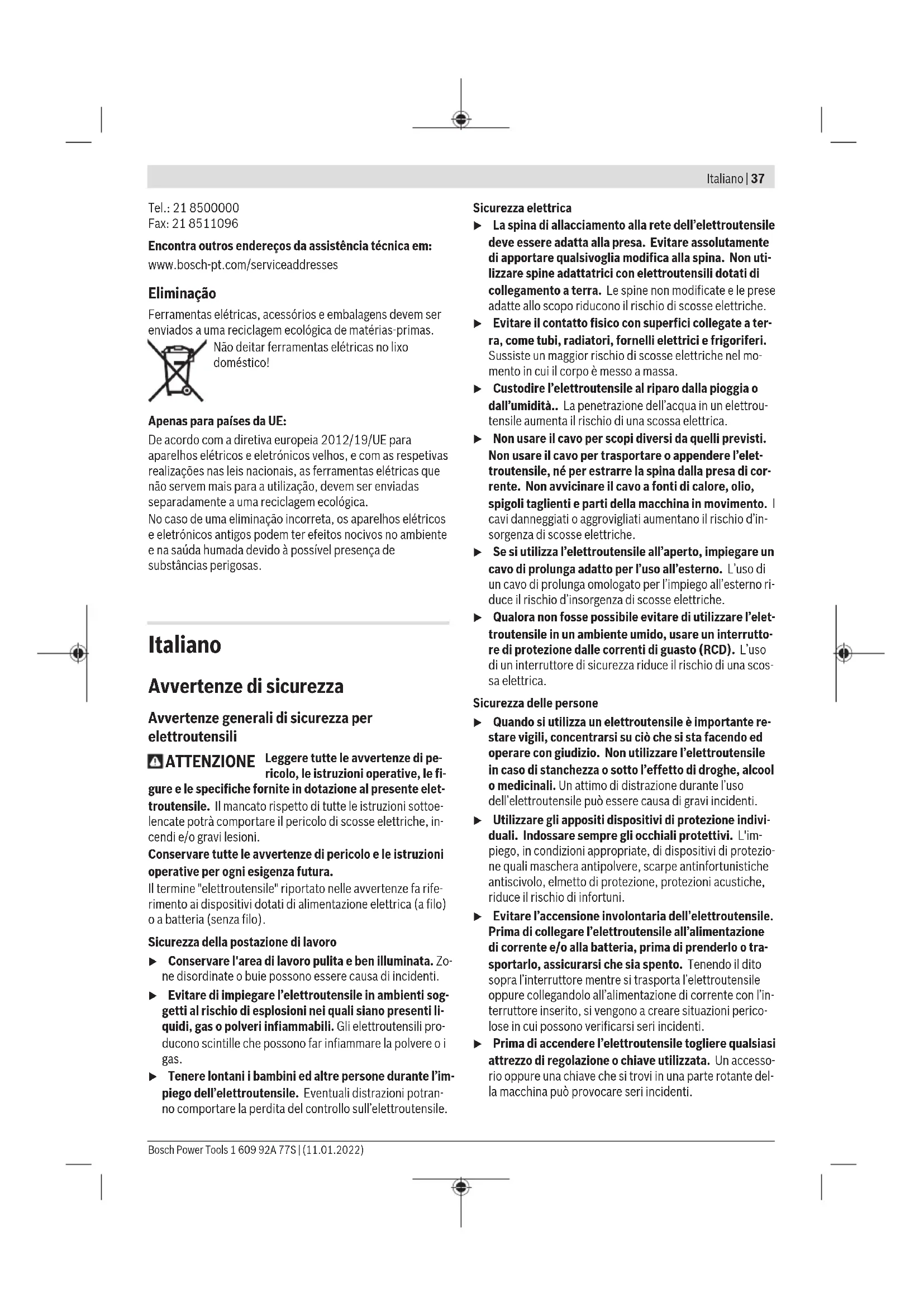

(5) (12) (16) (15) (17) (18) (19) (5)

(2) Mandrino SDS-plus (3) Attacco utensile SDS-plus (4) Protezione antipolvere (5) Bussola di serraggio (6) Commutatore del senso di rotazione (7) Tasto di bloccaggio per interruttore di accensione/ spegnimento (8) Interruttore di accensione/spegnimento (9) Tasto di sbloccaggio per interruttore di arresto ro- tazione/percussione (10) Interruttore di arresto rotazione/percussione (11) Tasto di regolazione dell’asta di profondità (12) Impugnatura supplementare (superficie di presa isolata) (13) Asta di profondità (14) Impugnatura (superficie di presa isolata) (15) Vite di sicurezza del mandrino a cremagliera

(16) Mandrino a cremagliera

L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è con- tenuto nel nostro programma accessori. Dati tecnici Martello perforatore GBH 2-21 Codice prodotto 3611BA60.. Potenza assorbita nominale W 720 Numero di colpi min

0–4800 Potenza del colpo secondo EPTA-Procedure 05:2016 J 2,0 Numero di giri a vuoto min

0–2000 Attacco utensile SDS-plus Diametro di foratura max. – Calcestruzzo

mm 21 – Acciaio mm 13 – Legno mm 30 Peso secondo EPTA-Proce- dure01:2014 kg 2,3 Classe di protezione / II

Prestazioni ottimali con diametro di foratura 6−12mm I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di versioni per Paesi specifici, tali dati potranno variare. Informazioni su rumorosità e vibrazioni Valori di emissione acustica rilevati conformemente aENIEC62841-2-6. Il livello di rumorosità ponderato A dell’elettroutensile è tipi- camente di: Livello di pressione acustica 94dB(A); Livello di potenza sonora 105dB(A). Grado d’incertezza K=3dB. Indossare protezioni acustiche! Valori di oscillazione totali a

(somma vettoriale delle tre di- rezioni) e grado d’incertezza K rilevati conformemente a ENIEC62841-2-6: Foratura a percussione nel calcestruzzo: a

Il livello di vibrazione ed il valore di emissione acustica indi- cati nelle presenti istruzioni sono stati rilevati conformemen- Bosch Power Tools 1 609 92A 77S | (11.01.2022)40 | Italiano te ad una procedura di misurazione unificata e sono utilizza- bili per confrontare gli elettroutensili. Le stesse procedure sono idonee anche per una valutazione temporanea del livel- lo di vibrazione e dell’emissione acustica. Il livello di vibrazione ed il valore di emissione acustica sono riferiti agli impieghi principali dell’elettroutensile; qualora, tuttavia, l’elettroutensile venisse utilizzato per altre applica- zioni, oppure con accessori differenti o in caso di insufficien- te manutenzione, il livello di vibrazione ed il valore di emis- sione acustica potrebbero variare. Ciò potrebbe aumentare sensibilmente l’emissione di vibrazioni e l’emissione acustica sull’intero periodo di funzionamento. Per valutare con precisione i valori di vibrazione e di emissio- ne acustica, andranno considerati anche i periodi nei quali l’utensile sia spento, oppure acceso, ma non utilizzato. Ciò potrebbe ridurre sensibilmente l’emissione di vibrazioni e l’emissione acustica sull’intero periodo di funzionamento. Adottare misure di sicurezza supplementari per proteggere l’operatore dall’effetto delle vibrazioni: ad esempio, sottopo- nendo a manutenzione l’elettroutensile e gli utensili accesso- ri, mantenendo calde le mani e organizzando i vari processi di lavoro. Montaggio u Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Impugnatura supplementare u Impiegare l’elettroutensile esclusivamente con l’impu- gnatura supplementare (12). u Assicurarsi che l’impugnatura supplementare sia ser- rata saldamente. In caso contrario è possibile perdere il controllo dell’elettroutensile durante l’utilizzo. Orientamento dell’impugnatura supplementare (vedere Fig. A) È possibile orientare l’impugnatura supplementare (12) a piacere, al fine di ottenere una postura di lavoro sicura e per non affaticarsi durante il lavoro. – Ruotare la parte inferiore dell’impugnatura supplementa- re (12) in senso antiorario ed orientare l’impugnatura supplementare (12) nella posizione desiderata. Serrare quindi nuovamente la parte inferiore dell’impugnatura supplementare (12), ruotandola in senso orario. Accertarsi che il nastro di serraggio dell’impugnatura sup- plementare si trovi nell’apposita scanalatura sulla carcas- sa. Scelta del mandrino e degli accessori Per eseguire forature battenti e per lavori di scalpellatura so- no necessari utensili SDS-plus che vengono applicati nel mandrino portapunta SDS-plus. Per foratura senza percussione nel legno, nel metallo, nella ceramica e nella plastica, nonché per l’avvitamento, vengono utilizzati utensili senza SDS-plus (ad es. punta con codolo ci- lindrico). Per questi utensili è necessario un mandrino auto- serrante oppure un mandrino a cremagliera. Sostituzione del mandrino Montaggio del mandrino autoserrante/del mandrino a cremagliera (vedere Fig. B) – Avvitare il codolo SDS-plus (17) in un mandrino autoser- rante (1)/mandrino a cremagliera (16). Fissare il mandri- no autoserrante (1)/il mandrino a cremagliera (16) con la vite di sicurezza (15). Nota bene: la vite di sicurezza ha filettatura sinistrorsa. Introduzione del mandrino autoserrante/del mandrino a cremagliera (vedere Fig. B) – Pulire l’estremità del codolo SDS plus (17) e applicarvi un leggero strato di grasso. – Inserire il mandrino autoserrante (1)/mandrino a crema- gliera (16), con il relativo codolo, nell’attacco utensile, ruotandolo sino a bloccarlo automaticamente. – Verificare il bloccaggio esercitando trazione sul mandrino autoserrante (1)/mandrino a cremagliera (16). Rimozione del mandrino autoserrante/del mandrino a cremagliera – Spingere all’indietro la bussola di serraggio (5) e rimuove- re il mandrino autoserrante (1)(16)/il mandrino a crema- gliera. Cambio degli utensili La protezione antipolvere (4) impedisce in ampia parte che la polvere di foratura penetri nel portautensile durante l’ese- cuzione del foro. Assicurarsi che, durante l’inserimento dell’utensile, la protezione antipolvere (4) non venga dan- neggiata. u Una protezione antipolvere danneggiata dev’essere sostituita immediatamente. Si consiglia di affidare l’operazione ad un Centro di Assistenza Clienti. Cambio utensile (SDS-plus) Inserimento dell’utensile accessorio SDS-plus (vedere figura C) Con il mandrino portapunta SDS-plus è possibile sostituire l’utensile accessorio in modo facile e comodo senza l’impie- go di ulteriori attrezzi. – Pulire il codolo dell’utensile accessorio ed applicarvi un leggero strato di grasso. – Introdurre l’utensile accessorio nell’attacco utensile, ruo- tando leggermente fino a quando non si blocchi automati- camente. – Verificare il bloccaggio, esercitando trazione sull’accesso- rio. Il sistema dell’accessorio SDS-plus è un sistema mobile. In questo modo, in caso di funzionamento a vuoto, si verifica un’oscillazione radiale. Ciò non influisce sulla precisione del foro in quanto la centratura della punta avviene automatica- mente durante la foratura. Rimozione dell’utensile accessorio SDS-plus (vedere figura D) – Spingere indietro la bussola di serraggio (5) e rimuovere l’utensile accessorio. 1 609 92A 77S | (11.01.2022) Bosch Power ToolsItaliano | 41 Cambio utensile con mandrino autoserrante intercambiabile Introduzione dell’utensile accessorio (vedere Fig. E) Avvertenza: Non impiegare utensili senza sistema SDS plus per eseguire forature a percussione o scalpellature. Durante tali operazioni, utensili senza sistema SDS plus e i relativi mandrini verrebbero danneggiati. – Introdurre il mandrino autoserrante (1). – Trattenere saldamente la bussola posteriore (19) del mandrino autoserrante (1) e ruotare la bussola anteriore (18) in senso antiorario, fino a quando sia possibile intro- durre l’accessorio. Introdurre l’accessorio. – Trattenere saldamente la bussola posteriore del mandri- no autoserrante (1) e ruotare manualmente con forza la bussola anteriore in senso orario, fino a quando non sarà più udibile alcuno scatto. In tale modo, il mandrino verrà bloccato automaticamente. – Verificare il corretto inserimento in sede, esercitando tra- zione sull’accessorio. Avvertenza: Se l’attacco utensile è stato aperto fino a battu- ta, è possibile che, chiudendo l’attacco stesso, si avverta un rumore d’innesto e che l’attacco non si chiuda. In tale caso, ruotare una singola volta la bussola anteriore in direzione opposta a quella della freccia. Successivamente, sarà possibile chiudere l’attacco utensile. – Ruotare l’interruttore di arresto percussione/rotazione (10) in posizione «Foratura». Rimozione dell’utensile accessorio (vedere Fig. F) – Trattenere saldamente la bussola posteriore (19) del mandrino autoserrante. Aprire l’attacco utensile ruotando la bussola anteriore in direzione della freccia, fino a quan- do sia possibile rimuovere l’utensile. Aspirazione polvere/aspirazione trucioli Polveri e materiali come vernici contenenti piombo, alcuni ti- pi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l’inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell’operatore oppure delle persone che si trovano nelle vici- nanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato. – Utilizzare possibilmente un’aspirazione polvere adatta per il materiale. – Provvedere ad una buona aerazione del posto di lavoro. – Si consiglia di portare una mascherina protettiva con clas- se di filtraggio P2. Osservare le norme in vigore nel vostro Paese per i materiali da lavorare. u Evitare accumuli di polvere nella postazione di lavoro. Le polveri si possono incendiare facilmente. Aspirazione polvere con GDE16 Plus/GDE 68 (accessori) Per l’aspirazione polvere, occorrerà un GDE 16 Plus (acces- sorio), oppure un GDE 68 (accessorio). L’aspiratore dovrà essere idoneo al materiale da lavorare. Utilizzare un aspiratore speciale, qualora occorra aspirare polveri particolarmente nocive per la salute, cancerogene o asciutte. Cappuccio catturapolvere (accessorio) Per raccogliere la polvere agevolmente e senza aspirazione, occorrerà un cappuccio catturapolvere. Utilizzo Messa in funzione u Osservare la tensione di rete! La tensione riportata sulla targhetta di identificazione dell’elettroutensile deve corrispondere alla tensione della rete elettrica di alimentazione. Gli elettroutensili con l’indicazione di 230V possono essere collegati anche alla rete di 220V. Impostazione della modalità L’interruttore di arresto percussione/rotazione (10) consen- te di selezionare la modalità dell’elettroutensile. – Per cambiare modalità, premere il tasto di sbloccaggio (9) e ruotare l’interruttore di arresto percussione/rotazio- ne (10) nella posizione desiderata, sino a farlo scattare udibilmente. Avvertenza: Cambiare modalità esclusivamente ad elettrou- tensile spento. In caso contrario, l’elettroutensile potrebbe subire danni. Posizione per foratura a percussione nel cal- cestruzzo o nella pietra Posizione per foratura senza percussione in le- gno, metallo, ceramica e plastica, nonché per avvitamento Posizione Vario-Lock, per regolazione della po- sizione di scalpellatura In tale posizione, l’interruttore di arresto per- cussione/rotazione(10) non si innesta. Posizione per scalpellatura Impostazione del senso di rotazione (vedere Fig. G) Il commutatore del senso di rotazione (6) consente di varia- re il senso di rotazione dell’elettroutensile. Ad interruttore di avvio/arresto (8) premuto, tuttavia, ciò non sarà possibile. u Azionare il commutatore del senso di rotazione(6) esclusivamente ad elettroutensile fermo. Bosch Power Tools 1 609 92A 77S | (11.01.2022)42 | Italiano Per operazioni di foratura a percussione, foratura e scalpel- latura, impostare sempre la rotazione destrorsa. – Rotazione destrorsa: per forare e per introdurre viti, premere il commutatore del senso di rotazione (6) verso sinistra, sino al finecorsa. – Rotazione sinistrorsa: per allentare o svitare viti e dadi, premere il commutatore del senso di rotazione (6) verso destra, sino al finecorsa. accensione/spegnimento – Per accendere l’elettroutensile, premere l’interruttore di accensione/spegnimento (8). – Per bloccare l’interruttore di accensione/spegnimento (8), mantenerlo premuto, premendo inoltre il tasto di bloccaggio (7). – Per spegnere l’elettroutensile, rilasciare l’interruttore di accensione/spegnimento (8). Se l’interruttore di accen- sione/spegnimento (8) è bloccato, esso andrà dapprima premuto, quindi rilasciato. Regolazione del numero di giri/di colpi Ad elettroutensile acceso, è possibile regolare il numero di giri/di colpi in modo continuo, esercitando maggiore o mino- re pressione sull’interruttore di avvio/arresto (8). Premendo leggermente l’interruttore di avvio/arresto (8), si otterrà un numero di giri/di colpi ridotto; aumentando la pressione, aumenterà anche la velocità. Modifica della posizione di scalpellatura (Vario-Lock) È possibile bloccare lo scalpello in 13 posizioni. In tale mo- do, si potrà sempre assumere la posizione di lavoro ottimale. – Introdurre lo scalpello nell’attacco utensile. – Ruotare l’interruttore di arresto percussione/rotazione (10) in posizione «Vario-Lock». – Ruotare l’utensile accessorio nella posizione di scalpella- tura desiderata. – Ruotare l’interruttore di arresto rotazione/percussione (10) in posizione «Scalpellatura». In tale modo, l’attacco utensile verrà bloccato. – Per operazioni di scalpellatura, impostare sempre la rota- zione destrorsa. Scalpellatura con funzione di arresto Per scalpellare a lungo senza dover premere costantemente l’interruttore di avvio/arresto (8), arrestare l’interruttore di avvio/arresto in modalità «Scalpellatura». – Per arrestare l’elettroutensile, premere l’interruttore di avvio/arresto (8) sino al finecorsa, premendo contempo- raneamente il tasto di bloccaggio (7). – Per spegnere l’elettroutensile, premere nuovamente il ta- sto di bloccaggio (7). Avvertenza: Qualora si commuti su un’altra modalità quan- do l’interruttore di avvio/arresto è bloccato, l’elettroutensile si spegnerà. Indicazioni operative u Applicare l’elettroutensile sul dado/sulla vite esclusi- vamente quando è spento. Gli utensili accessori in rota- zione possono scivolare. Regolazione della profondità di foratura (vedere figura

Dichiarazione di conformita

Dichiariamo sotto la nostra piena responsabilita che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti elencati di seguito, nonche alle seguenti Normative. Documentazione Tecnica presso: * Martello perforatore Codice prodotto
