Typ produktu	Młot udarowy
Marka	Bosch
Model	GBH 221 Professional
Moc znamionowa pobierana	720 W
Częstotliwość udarów na biegu jałowym	0 – 4 800 min⁻¹
Siła udaru (EPTA 05:2016)	2,0 J
Prędkość obrotowa na biegu jałowym	0 – 2 000 min⁻¹
Uchwyt narzędziowy	SDS-plus
Maks. średnica wiercenia – Beton	21 mm
Maks. średnica wiercenia – Stal	13 mm
Maks. średnica wiercenia – Drewno	30 mm
Waga (EPTA 01:2014)	2,3 kg
Klasa ochronności	II (podwójna izolacja)
Poziom ciśnienia akustycznego	94 dB(A)
Poziom mocy akustycznej	105 dB(A)
Drgania – Wiercenie w betonie	14,2 m/s² (K=1,5 m/s²)
Drgania – Dłutowanie	13,7 m/s² (K=1,5 m/s²)
Tryby pracy	Wiercenie z udarem, wiercenie bez udaru, Vario-Lock, dłutowanie
Regulacja prędkości	Tak (poprzez nacisk na włącznik)
Kierunek obrotów	Prawo / lewo
Rękojeść dodatkowa	Regulowana (obrotowa)
Ogranicznik głębokości	Regulowany
Sprzęgło bezpieczeństwa	Tak
Osłona przeciwpyłowa	Tak
Zasilanie	Sieciowe (230 V)

Często zadawane pytania - GBH 221 Professional BOSCH

Jak wymienić uchwyt wiertarski w GBH 221?

Aby wymienić uchwyt wiertarski, najpierw odłącz narzędzie. Użyj dostarczonego adaptera SDS-plus (17). Oczyść i lekko nasmaruj koniec adaptera. Włóż uchwyt z adapterem do uchwytu narzędziowego SDS-plus, obracając aż do zablokowania. Aby go wyjąć, pociągnij pierścień blokujący (5) do tyłu i wyjmij uchwyt.

Jak ustawić głębokość wiercenia?

Naciśnij przycisk regulacji ogranicznika głębokości (11) i włóż ogranicznik głębokości do rękojeści dodatkowej (12). Wsuń końcówkę SDS-plus do oporu w uchwyt narzędziowy. Pociągnij ogranicznik, aż odległość między końcówką wiertła a końcówką ogranicznika będzie odpowiadać żądanej głębokości.

Co zrobić, jeśli narzędzie zablokuje się podczas wiercenia?

Narzędzie jest wyposażone w sprzęgło bezpieczeństwa, które przerywa napęd w przypadku zablokowania. Natychmiast wyłącz narzędzie i poluzuj końcówkę. Zawsze trzymaj narzędzie mocno obiema rękami, aby zachować kontrolę.

Jak korzystać z trybu Vario-Lock?

Tryb Vario-Lock umożliwia zablokowanie dłuta w 13 pozycjach. Włóż dłuto do uchwytu narzędziowego. Obróć przełącznik zatrzymania obrotów/uderzeń (10) na 'Vario-Lock'. Obróć dłuto do żądanej pozycji, a następnie ustaw przełącznik z powrotem na 'dłutowanie', aby zablokować. Użyj obrotów w prawo do dłutowania.

Jakie rodzaje akcesoriów mogę używać?

Używaj akcesoriów SDS-plus do wiercenia z udarem i dłutowania. Do wiercenia bez udaru (drewno, metal, ceramika) lub wkręcania używaj uchwytu automatycznego lub kluczowego z adapterem SDS-plus. Nigdy nie używaj akcesoriów innych niż SDS-plus do dłutowania.

Jak konserwować osłonę przeciwpyłową?

Osłona przeciwpyłowa (4) chroni uchwyt narzędziowy przed pyłem. Jeśli jest uszkodzona, natychmiast ją wymień. Zaleca się wykonanie wymiany w autoryzowanym serwisie Bosch. Po każdym użyciu wyczyść uchwyt narzędziowy.

Jakie są poziomy hałasu i drgań tego narzędzia?

Poziom ciśnienia akustycznego wynosi 94 dB(A), a poziom mocy akustycznej 105 dB(A) (niepewność K=3 dB). Drgania przy wierceniu w betonie wynoszą 14,2 m/s², a przy dłutowaniu 13,7 m/s² (K=1,5 m/s²). Zawsze noś ochronniki słuchu.

Czy mogę wiercić w metalu za pomocą GBH 221?

Tak, aby wiercić w metalu, ustaw przełącznik zatrzymania obrotów/uderzeń (10) w pozycji wiercenie bez udaru. Użyj odpowiedniego uchwytu z wiertłem do metalu. Maksymalna średnica wiercenia w stali wynosi 13 mm.

Jak zmienić kierunek obrotów?

Upewnij się, że narzędzie jest zatrzymane. Przesuń przełącznik kierunku obrotów (6) w lewo dla obrotów w prawo (wiercenie, dłutowanie) lub w prawo dla obrotów w lewo (odkręcanie). Nigdy nie przełączaj, gdy narzędzie pracuje.

Gdzie znaleźć części zamienne do GBH 221?

Części zamienne i rysunki złożeniowe są dostępne na stronie www.bosch-pt.com. Można zamówić online w sklepie z częściami. W razie pytań skontaktuj się z serwisem Bosch pod numerem 09 70 82 12 26 (Francja) lub e-mailem: [e-mail].

INSTRUKCJA OBSŁUGI GBH 221 Professional BOSCH

Wskazówki bezpieczeństwa

Ogólne wskazówki bezpieczeństwa dotyczące pracy z elektronarzędziami

OSTRZEŻENIE: Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami dotyczącymi bezpieczeństwa użytkowania oraz ilustracjami i danymi technicznymi, dostarczonymi wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Należy zachować wszystkie wskazówki bezpieczeństwa dla dalszego zastosowania.

Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

Bezpieczeństwo w miejscu pracy

Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom.

Elektronarzędzi nie należy używać w środowiskach zagrożonych wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pyłów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon pyłów lub oparów.

Podczas użytkowania urządzenia należy zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały

się w bezpiecznej odległości. Czynniki rozpraszające mogą spowodować utratę panowania nad elektronarzędziem.

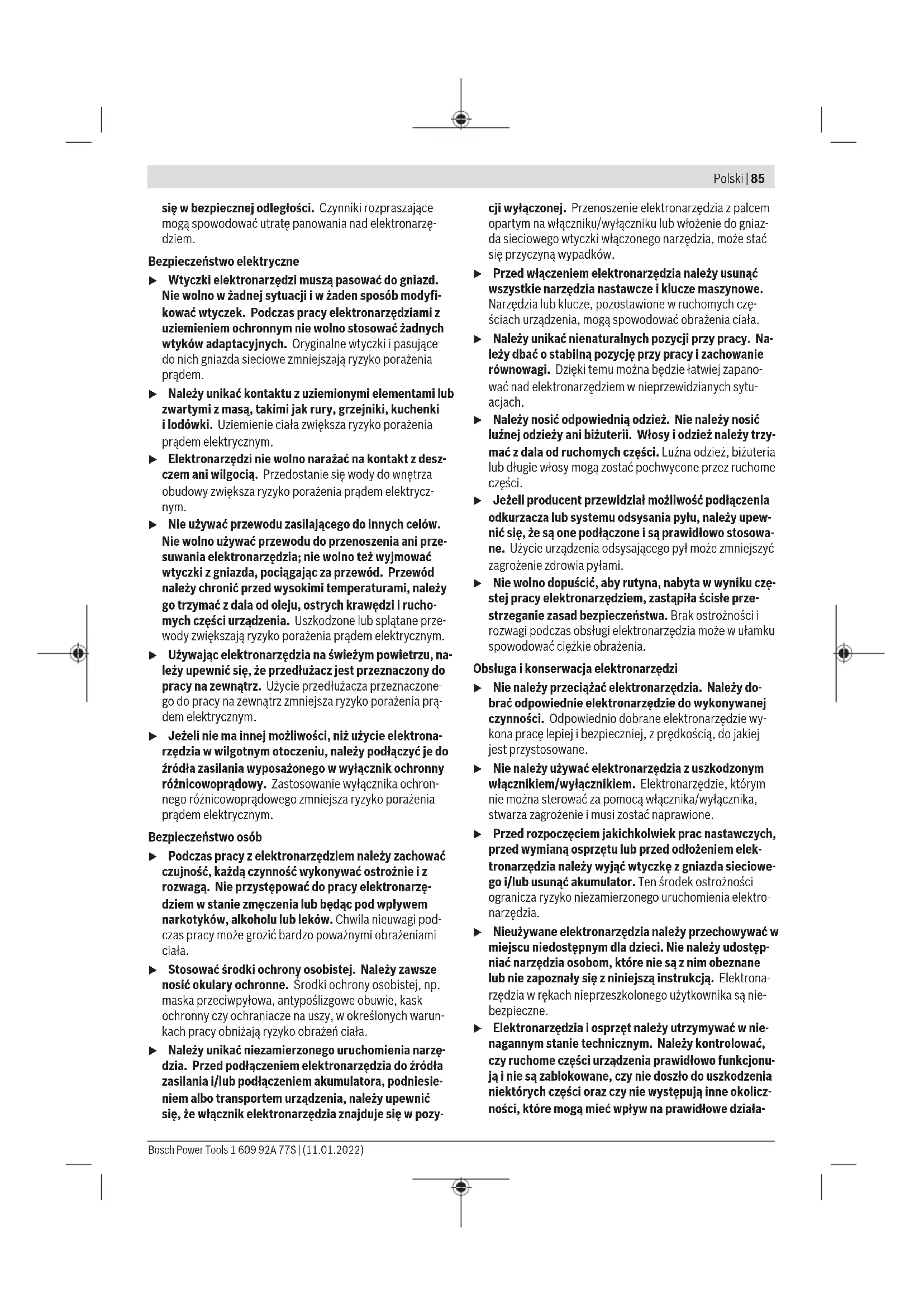

Bezpieczeństwo elektryczne

Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfikować wtyczek. Podczas pracy elektronarzędziami z uziemieniem ochronnym nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem. Należy unikać kontaktu z uziemionymi elementami lub zwartymi masą, takimi jak rury, grzejniki, kuchenki i lodówki. Uziemienie zwiększa ryzyko porażenia prądem elektrycznym. Elektronarzędzi nie wolno narażać na kontakt z deszczem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycznym. - Nie używać przewodu zasilającego do innych celów. - Nie wolno używać przewodu do przenoszenia ani przysuwania elektronarzędzia; nie wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, trzymać go z dala od oleju, ostrych krawędzi i ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem elektrycznym. Używając elektronarzędzia na świeżym powietrzu, należy upewnić się, że przedłużacz jest przeznaczony do pracy na zewnątrz. Użycie przedłużacza przeznaczonego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym. Jeżeli nie ma innej możliwości, niż użycie elektronarzędzia w wilgotnym otoczeniu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowoprądowy. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym.

Bezpieczeństwo osobiste

Podczas pracy z elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy z elektronarzędziem w stanie zmęczenia lub będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy grozi bardzo poważnymi obrażeniami ciała. Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Środki ochrony osobistej, np. maska przeciwpyłowa, antypoślizgowe obuwie, kask ochronny czy ochraniacze na uszy, w określonych warunkach pracy obniżają ryzyko obrażeń. Należy unikać niezamierzonego uruchomienia narzędzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesieniem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzędzia znajduje się w pozycji wyłączonej.

Przenoszenie elektronarzędzia z palcem opartym na włączniku lub włożenie do gniazda sieciowego wtyczki włączonego narzędzia może stać się przyczyną wypadków.

Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucz pozostawione w ruchomych częściach urządzenia mogą spowodować obrażenia ciała. Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie łatwiej zapanować nad elektronarzędziem w nieprzewidzianych sytuacjach. Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy i odzież należy trzymać z dala od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części. Jeżeli producent przewidział możliwość podłączenia odkurzacza lub systemu odsysania pyłu, należy upewnić się, że są one podłączone i są prawidłowo stosowane. Użycie urządzenia odsysającego pył zmniejszy zagrożenia zdrowia pyłami. Nie wolno dopuścić, aby rutyna nabyta w wyniku częstej pracy z elektronarzędziem zastąpiła ścisłe przestrzeganie zasad bezpieczeństwa. Brak ostrożności i rozwagi podczas obsługi elektronarzędzia może w ułamku sekundy spowodować ciężkie obrażenia.

Obsługa i konserwacja elektronarzędzi

Nie należy przeciążać elektronarzędzia. Należy dobierać odpowiednie elektronarzędzie do wykonywanej czynności. Odpowiednio dobrane elektronarzędzie wykona pracę lepiej i bezpieczniej, z prędkością, do jakiej jest przystosowane. - Nie należy używać elektronarzędzia z uszkodzonym włącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika, stwarza zagrożenie i musi zostać naprawione. Przed rozpoczęciem jakichkolwiek prac nastawczych, przy wymianie osprzętu lub przy odłożeniu elektronarzędzia należy wyjąć wtyczkę z gniazda sieciowego i/lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia elektronarzędzia. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instrukcją. Elektronarzędzia w rękach nieprzeszkolonego użytkownika są niebezpieczne. Elektronarzędzia i osprzęt należy utrzymywać w nienagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjonują i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okoliczności, które mogą mieć wpływ na prawidłowe działanie

elektronarzędzia. Uszkodzone części należy naprawić przy użyciu elektronarzędzia. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi.

▶ Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsłudze. ▶ Elektronarzędzi, osprzętu, narzędzi roboczych itp. należy używać zgodnie z ich instrukcjami oraz uwzględniać warunki i rodzaj wykonywanej pracy. Wykorzystywanie elektronarzędzi do celów niezgodnych z ich przeznaczeniem jest niebezpieczne. Uchwyty i powierzchnie chwytowe powinny być zawsze suche, czyste i niezabrudzone olejem ani smarem. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

Serwis

Prace serwisowe przy elektronarzędziu mogą być wykonywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. W ten sposób zagwarantowana jest bezpieczna eksploatacja elektronarzędzia.

Wskazówki dotyczące bezpieczeństwa pracy z młotami

Wskazówki dotyczące bezpieczeństwa podczas wykonywania wszystkich prac

Stosować środki ochrony słuchu. Narażenie na hałas może stać się przyczyną utraty słuchu. Stosować rękojeść dodatkową lub rękojeści dodatkowe, jeśli wchodzą w skład wyposażenia elektronarzędzia. Utrata kontroli nad elektronarzędziem może spowodować obrażenia ciała. Podczas wykonywania prac, przy których narzędzie skrawające lub element mocujący mogłyby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie. Kontakt narzędzia skrawającego lub elementu mocującego z przewodem elektrycznym pod napięciem może spowodować przekazanie napięcia na nieizolowane części metalowe elektronarzędzia, grożąc porażeniem prądem elektrycznym.

Wskazówki dotyczące stosowania długich wierteł w młotach udarowo-obrotowych

Zawsze należy rozpoczynać wiercenie przy niskiej prędkości. Końcówka wiertła musi mieć kontakt z powierzchnią materiału. Przy wyższych prędkościach wiertło obracające się swobodnie, bez kontaktu z materiałem, ma tendencję do wyginania się, co może skutkować obrażeniami. Nacisk należy wywierać wzdłuż jednej linii z pracującym narzędziem roboczym. Nie należy wywierać nadmiernego nacisku. Wiertła mogą się wyginać, co mo

że prowadzić do ich złamania lub utraty kontroli nad narzędziem, i w efekcie spowodować obrażenia ciała.

Dodatkowe wskazówki dotyczące bezpieczeństwa

Należy używać odpowiednich detektorów w celu zlokalizowania instalacji lub zwrócić się o pomoc do lokalnego dostawcy usług. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody rzeczowe lub może spowodować porażenie elektryczne. Przed odłożeniem elektronarzędzia należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem. Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku. Tuż po zakończeniu pracy nie należy dotykać narzędzi roboczych ani sąsiadujących z nimi elementów obudowy. Mogą się one silnie nagrzewać podczas pracy i spowodować oparzenia. Narzędzia robocze są zablokowane podczas wiercenia. Należy dbać o stabilność pozycji i mocno trzymać elektronarzędzie obiema rękami. W przeciwnym razie istnieje niebezpieczeństwo utraty kontroli nad elektronarzędziem. Należy zachować ostrożność podczas prac wyburzeniowych z zastosowaniem dłuta. Spadające odłamki obrabianego materiału mogą spowodować obrażenia u użytkownika lub osób znajdujących się w pobliżu. Elektronarzędzie należy trzymać podczas pracy mocno w obydwu rękach i zapewnić bezpieczną pozycję. Prowadzenie elektronarzędzia oburącz sprzyja bezpieczeństwu pracy.

Opis urządzenia i ich zastosowania

Należy przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa i zaleceń. Nieprzestrzeganie wskazówek dotyczących bezpieczeństwa i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest przeznaczone do wiercenia udarowego w betonie, cegle i kamieniu oraz do lżejszych prac związanych z dłutowaniem. Nadaje się ono również do wiercenia bez udaru w drewnie, metalu, płytkach ceramicznych i tworzywach sztucznych. Elektronarzędzia z elektroniczną regulacją oraz łatwym przełączaniem obrotów lewo/prawo przystosowane są również do wkręcania.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.

(1) Szybkozaciskowy uchwyt wiertarski (2) Uchwyt wiertarski SDS plus (3) Uchwyt narzędziowy SDS plus (4) Osłona przeciwpylowa (5) Tuleja regulująca (6) Przełącznik kierunku obrotów (7) Przycisk blokady włącznika/wyłącznika (8) Włącznik/wyłącznik (9) Przycisk odblokowujący przełącznik wiercenia udarowego / blokady obrotów (10) Przełącznik wiercenia udarowego/blokady obrotów (11) Przycisk do regulacji ogranicznika głębokości (12) Rękojeść dodatkowa (powierzchnia izolowana) (13) Ogranicznik głębokości (14) Rękojeść (powierzchnia izolowana) (15) Śruba zabezpieczająca do zębatego uchwytu wiertarskiego (16) Zębaty uchwyt wiertarski (17) Trzpień mocujący SDS plus do uchwytu wiertarskiego a) (18) Tuleja przednia szybkozaciskowego uchwytu wiertarskiego (19) Tuleja tylna szybkozaciskowego uchwytu wiertarskiego (20) Uchwyt uniwersalny z trzpieniem mocującym SDS plus

a) Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.

Dane techniczne

Miot udarowo-obrotowy GBH 2-21
Numer katalogowy		3611 BA6 0..
Moc nominalna W 720
Liczbá udarów min	-1	0-4800
Energia udaru zgodnie z EPTA-Procedure 05:2016	J 2,0
Prędkość obrotowa bez obieczenia	min-1	0-2000
Uchwyt narȩźedyowy SDS plus
Maks. srednica wiercenia
-Beton A)	mm 21
-Stal mm 13
-Drewno mm 30

Młot udarowo-obrotowy GBH 2-21

Waga zgodnie z EPTA-Procedure 01:2014 kg 2,3

Klasa ochrony

II

A) optymalna wydajność przy średnicy wiercenia 6-12 mm Dane obowiązują dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku specjalnych wersji produktu sprzedawanych w niektórych krajach dane te mogą się różnić.

Informacja o emisji hałasu i drgań

Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN IEC 62841-2-6.

Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: poziom ciśnienia akustycznego 94 dB(A); poziom mocy akustycznej 105 dB(A). Niepewność pomiaru K = 3 dB.

Stosować środki ochrony słuchu!

Wartości drgań a (suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie

Z EN IEC 62841-2-6:

Wiercenie udarowe w betonie: a_h = 14.2 m/s², K = 1.5 m/s² , dłutowanie: a_h = 13.7 m/s², K = 1.5 m/s²

Podany w niniejszej instrukcji poziom drgań i poziom emisji hałasu zostały zmierzone zgodnie ze znormalizowaną procedurą pomiarową i mogą zostać użyte do porównywania elektronarzędzi. Można ich także użyć do wstępnej oceny poziomu drgań i poziomu emisji hałasu.

Podany poziom drgań i poziom emisji hałasu jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie właściwie konserwowane, poziom drgań i poziom emisji hałasu mogą różnić się od podanych wartości. Podane powyżej przyczyny mogą spowodować podwyższenie poziomu drgań i poziomu emisji hałasu w czasie pracy.

Aby dokładnie ocenić poziom drgań i poziom emisji hałasu, należy wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest używane do pracy. Podane powyżej przyczyny mogą spowodować obniżenie poziomu drgań i poziomu emisji hałasu w czasie pracy.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę osoby obsługującej przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zapewnienie odpowiedniej temperatury, aby nie dopuścić do wyziębienia rąk, właściwa organizacja czynności wykonywanych podczas pracy.

Montaż

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda.

Rękojeść dodatkowa

Elektronarzędzia należy używać wyłącznie z zamontowaną rękojeścią dodatkową (12).

Należy zwrócić uwagę na to, aby rękojeść dodatkowa była zawsze mocno dokręcona. W przeciwnym razie istnieje niebezpieczeństwo utraty kontroli nad elektronarzędziem podczas pracy.

Ustawianie rękojeści dodatkowej (zob. rys. A)

Aby zająć stabilną i niemęczącą pozycję pracy, można dowolnie wychylić rękojeść dodatkową (12).

• Odkręcić dolną część rękojeści dodatkowej (12) w kierunku przeciwnym do ruchu wskazówek zegara i przesunąć rękojeść dodatkową (12) w żądaną pozycję. Następnie ponownie dokręcić dolną część rękojeści dodatkowej (12) w kierunku zgodnym z ruchem wskazówek zegara. Zwrócić uwagę na to, aby obejma rękojeści dodatkowej umieszczona była w przeznaczonym do tego rowku na obudowie.

Wybór uchwytu wiertarskiego i narzędzi roboczych

Do wiercenia z udarem oraz do dłutowania należy używać narzędzi roboczych SDS-plus, umieszczonych w uchwycie wiertarskim SDS-plus.

Do wiercenia bez udaru w drewnie, metalu, płytkach ceramicznych i tworzywach sztucznych, a także do wkręcania używa się narzędzi bez systemu SDS-plus (np. wierteł z chwytem cylindrycznym). Do montażu tego rodzaju narzędzi potrzebny jest szybkozaciskowy uchwyt wiertarski lub zębaty uchwyt wiertarski.

Wymiana uchwytu wiertarskiego

Montaż szybkozaciskowego uchwytu wiertarskiego / zębatego uchwytu wiertarskiego (zob. rys. B)

Wkręcić trzpień mocujący SDS-plus (17) w szybkozaciskowy uchwyt wiertarski (1)/zębaty uchwyt wiertarski (16). Zabezpieczyć szybkozaciskowy uchwyt wiertarski (1)/zębaty uchwyt wiertarski (16) za pomocą śruby zabezpieczającej (15). Należy wziąć pod uwagę, że śruba zabezpieczająca ma gwint lewoskrętny.

Wkładanie szybkozaciskowego uchwytu wiertarskiego / zębatego uchwytu wiertarskiego (zob. rys. B)

• Końcówkę trzpienia mocującego SDS-plus (17) należy oczyścić i lekko nasmarować.
• Włożyć szybkozaciskowy uchwyt wiertarski (1) / zębaty uchwyt wiertarski (16) z trzpieniem mocującym w uchwyt narzędziowy, obracając go aż do samoczynnego zaryglowania.
• Sprawdzić zaryglowanie przy pociągnięciu za szybkozaciskowy uchwyt wiertarski (1) / zębaty uchwyt wiertarski (16).

Wyjmowanie szybkozaciskowego uchwytu wiertarskiego / zębatego uchwytu wiertarskiego

• Przesunąć tuleję ryglującą (5) do tyłu i zdjąć szybkozaciskowy uchwyt wiertarski (1)/zębaty uchwyt wiertarski (16).

Wymiana narzędzi roboczych

Osłona przeciwwiertłowa (4) w dużej mierze zapobiega wnikaniu pyłu do uchwytu narzędziowego podczas pracy narzędziem. Podczas wkładania narzędzia roboczego należy uważać na to, by nie uszkodzić osłony przeciwwiertłowej (4).

▷ Uszkodzoną osłonę przeciwwiertłową należy natychmiast wymienić. Zaleca się wykonanie wymiany w punkcie serwisowym.

Wymiana narzędzi roboczych (z systemem SDS plus)

Wkładanie narzędzia roboczego SDS-plus (zob. rys. C)

Za pomocą uchwytu wiertarskiego SDS-plus można wymienić narzędzie robocze w sposób prosty i wygodny bez użycia dodatkowych narzędzi.

• Końcówkę montowanego narzędzia należy oczyścić i lekko nasmarować. -Wsunąć narzędzie robocze do uchwytu narzędzia, obracając je aż do samoczynnego zaryglowania. -Skontrolować zamocowanie przy pociągnięciu narzędzia roboczego.

Ze względów systemowych narzędzie robocze SDS-plus ma swobodę poruszania się. Dlatego na biegu jałowym występuje bicie. Nie ma to żadnego wpływu na dokładność wierconego otworu, ponieważ wiertło samoczynnie centruje się podczas wiercenia.

Wyjmowanie narzędzia roboczego SDS-plus (zob. rys. D)

• Przesunąć tuleję ryglującą (5) do tyłu i wyjąć narzędzie robocze.

Wymiana narzędzi roboczych Szybkozaciskowy wymienny uchwyt wiertarski

Wkładanie narzędzia roboczego (zob. rys. E)

Wskazówka: Narzędzi roboczych bez systemu SDS plus nie należy używać do wiercenia udarowego ani do dłutowania! Narzędzia robocze bez SDS plus oraz ich uchwyty wiertarskie ulegają zniszczeniu podczas wiercenia udarowego i dłutowania.

-Założyć szybkozaciskowy uchwyt wiertarski (1). - Przytrzymać tuleję tylną (19) szybkozaciskowego uchwytu wiertarskiego (1) i obrócić tuleję przednią (18) w kierunku przeciwnym do ruchu wskazówek zegara na tyle, aby możliwe było osadzenie narzędzia roboczego. Włożyć narzędzie robocze. - Przytrzymać tuleję tylną szybkozaciskowego uchwytu wiertarskiego (1) i ręką mocno obrócić tuleję przednią w kierunku zgodnym z ruchem wskazówek zegara, aż przestanie być słyszalne przeskakiwanie zapadek. Uchwyt wiertarski zostanie automatycznie zablokowany. -Skontrolować prawidłowe osadzenie przy pociągnięciu za narzędzie robocze.

Wskazówka: Otwarty do oporu uchwyt narzędziowy może wydać charakterystyczny grzechoczący dźwięk podczas próby zamykania, aby zamknięcie mogło sprawić problemy. W takim przypadku należy obrócić tuleję przednią jeden raz w kierunku przeciwnym do wskazanego strzałką. Po tym zabiegu możliwe jest zamknięcie uchwytu narzędziowego.

- Ustawić przycisk wiercenia udarowego / blokady obrotów (10) w pozycji „wiercenie".

Wyjmowanie narzędzia roboczego (zob. rys. F)

• Przytrzymać tuleję tylną (19) szybkozaciskowego uchwytu wiertarskiego. Otworzyć uchwyt narzędziowy, obracając tuleję przednią w kierunku wskazanym strzałką do momentu, aż będzie możliwe wyjęcie narzędzia roboczego.

Odsysanie pyłów/wiórów

Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu.

Niektóre rodzaje pyłów, np. dębiny lub buczyny, uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel.

• O ile jest to możliwe, należy zawsze stosować system odsysania pyłu, dostosowany do rodzaju obrabianego materiału. Należy zawsze dbać o dobrą wentylację stanowiska pracy. - Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2.

Należy przestrzegać aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obróbki różnego rodzaju materiałów.

Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się z łatwością zapalić.

Odsysanie pyłu z GDE 16 Plus/GDE 68 (osprzęt)

Do odsysania pyłu potrzebny będzie system odsysania pyłu GDE 16 Plus (osprzęt) lub GDE 68 (osprzęt).

Odkurzacz musi być dostosowany do rodzaju obrabianego materiału.

Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów rakotwórczych należy używać odkurzacza specjalnego.

Osłona wychwytująca pył (osprzęt)

W celu łatwiejszego zbierania pyłu bez systemu odsysania pyłu potrzebna będzie osłona wychwytująca pył.

Praca

Uruchamianie

Należy zwrócić uwagę na napięcie sieciowe! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektronarzędzia. Elektronarzędzie przyłączać tylko do sieci 220 V.

Ustawianie trybu pracy

Za pomocą przełącznika wiercenia udarowego / blokady obrotów (10) wybrać tryb pracy elektronarzędzia.

• Aby zmienić tryb pracy, należy nacisnąć przycisk blokujący (9) i przestawić przełącznik wiercenia udarowego / blokady obrotów (10) w żądane położenie, aż zaskoczy ze słyszalnym kliknięciem. Wskazówka: Tryb pracy można zmienić tylko przy wyłączonym elektronarzędziu! W przeciwnym wypadku może dojść do uszkodzenia elektronarzędzia.

Pozycja do wiercenia udarowego w betonie lub kamieniu

Pozycja do wiercenia bez udaru w drewnie, metalu, płytkach ceramicznych i tworzywach sztucznych, a także do wkręcania

Pozycja Vario-Lock do ustawiania pozycji dłuta. W tej pozycji nie można ustawić przełącznika wiercenia udarowego / blokady obrotów (10).

Pozycja do dłutowania

Ustawianie kierunku obrotów (zob. rys. G)

Za pomocą przełącznika kierunku obrotów (6) można zmienić kierunek obrotów elektronarzędzia. Przy naciśniętym włączniku/wyłączniku (8) jest to niemożliwe.

Przełącznik kierunku obrotów (6) wolno przestawiać tylko przy wyłączonym elektronarzędziu.

Przed przystąpieniem do wiercenia udarowego, wiercenia i dłutowania należy zawsze ustawić kierunek obrotów w prawo.

• Obroty w prawo: W celu wiercenia i wkręcania wkrętów/śrub należy przesunąć przełącznik kierunku obrotów (6) w lewo do oporu. Obroty w lewo: Aby wykręcić wkręt/śrubę lub odkręcić nakrętkę, należy przesunąć przełącznik kierunku obrotów (6) w prawo aż do oporu.

Włączanie/wyłączanie

• Aby włączyć elektronarzędzie, należy nacisnąć włącznik/wyłącznik (8).
• Aby zablokować włącznik/wyłącznik (8), należy po wciśnięciu przytrzymać go w tej pozycji i dodatkowo wcisnąć przycisk blokady (7).
• Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wyłącznik (8). Jeżeli włącznik/wyłącznik (8) był zablokowany, należy najpierw go nacisnąć, a następnie zwolnić.

Ustawianie prędkości obrotowej / liczby udarów

Prędkość obrotową/liczbę udarów włączonego elektronarzędzia można płynnie regulować, stopniując siłę nacisku na włącznik/wyłącznik (8).

Lekki nacisk na włącznik/wyłącznik (8) skutkuje niską prędkością obrotową / mniejszą liczbą udarów. Zwiększony nacisk podwyższa prędkość obrotową / liczbę udarów.

Zmiana pozycji dłuta (Vario-Lock)

Dłuto można zablokować w 13 pozycjach. Pozwala to znaleźć optymalną pozycję do pracy.

Włożyć dłuto w uchwyt narzędziowy. Ustawić przełącznik wiercenia udarowego / blokady obrotów (10) w pozycji „Vario Lock”. Ustawić narzędzie robocze w zadanej pozycji. Ustawić przełącznik wiercenia udarowego / blokady obrotów (10) w pozycji „dłutowanie”. Spowoduje to zablokowanie uchwytu narzędziowego. Przed przystąpieniem do dłutowania należy ustawić kierunek obrotów w prawo.

Dłutowanie z funkcją blokady

Aby dłutować przez dłuższy czas bez konieczności ciągłego naciskania włącznika/wyłącznika (8), należy zablokować włącznik/wyłącznik w trybie pracy „dłutowanie”.

• Aby go zablokować, należy nacisnąć włącznik/wyłącznik (8) do oporu i równocześnie nacisnąć przycisk blokady (7).
• Aby wyłączyć funkcję blokady, należy ponownie nacisnąć przycisk blokady (7).

Wskazówka: Przełączenia trybu pracy w czasie, gdy włącznik/wyłącznik jest zablokowany, spowoduje wyłączenie elektronarzędzia.

Wskazówki dotyczące pracy

Nie wolno przykładać włączonego elektronarzędzia do nakrętki/śruby. Obracające się narzędzia robocze mogą ześlizgnąć się z nakrętki lub z łba śruby.

Ustawianie głębokości wiercenia (zob. rys. H)

Za pomocą ogranicznika głębokości (13) można ustawić zadaną głębokość wiercenia X.

Nacisnąć przycisk nastawczy ogranicznika głębokości (11) i zamocować ogranicznik w rękojeści dodatkowej (12). Rowki na ograniczniku głębokości (13) powinny znajdować się od dołu. - Wsunąć narzędzie robocze SDS-plus do oporu w uchwyt narzędziowy SDS-plus (3). W przeciwnym wypadku luźno osadzone narzędzie robocze SDS-plus mogłoby mieć wpływ na niewłaściwą nastawę głębokości wiercenia. Wysunąć ogranicznik głębokości na tyle, aby odległość pomiędzy końcówką wiertła a końcówką ogranicznika głębokości odpowiadała zadanej głębokości wiercenia X.

Sprzęgło przeciążeniowe

W przypadku zakleszczenia lub zablokowania narzędzia roboczego, napęd wrzeciona wiertarki zostaje przerwany. Elektronarzędzie należy trzymać zawsze, ze względu na występujące przy tym siły, mocno w obydwu rękach i zająć pewną pozycję pracy.

W przypadku zablokowania elektronarzędzia, należy je wyłączyć i zwolnić narzędzie robocze. Podczas włączania elektronarzędzia z zablokowanym narzędziem roboczym powstają wysokie momenty obrotowe.

Wkładanie końcówek wkręcających (zob. rys. I)

• Nie wolno przykładać włączonego elektronarzędzia do nakrętki/śruby. Obracające się narzędzia robocze mogą ześlizgnąć się z nakrętki lub z łba śruby.

Do stosowania końcówek wkręcających niezbędny jest uchwyt uniwersalny (20) z trzpieniem mocującym SDS-plus (osprzęt).

• Końcówkę trzpienia mocującego należy oczyścić i lekko nasmarować.
• Włożyć uchwyt uniwersalny w uchwyt narzędziowy, obracać go aż do samoczynnego zaryglowania.
• Sprawdzić zaryglowanie przez pociągnięcie za uchwyt uniwersalny.
• Włożyć końcówkę wkręcającą w uchwyt uniwersalny. Należy dobrać odpowiednią końcówkę wkręcającą pasującą do łba wkręta.
• Aby wyjąć uchwyt uniwersalny, należy przesunąć tuleję ryglującą (5) do tyłu i wyjąć uchwyt uniwersalny (20) z uchwytu narzędziowego.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda. Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę.

Jeżeli konieczna okaże się wymiana przewodu przyłączeniowego, należy zlecić ją firmie Bosch lub autoryzowanemu serwisowi elektronarzędzi Bosch, co pozwoli uniknąć ryzyka zagrożenia bezpieczeństwa.

Uszkodzoną osłonę przeciwpyłową należy natychmiast wymienić. Zaleca się wykonanie wymiany w punkcie serwisowym. - Oczyścić uchwyt narzędziowy (3) po każdym użyciu.

Obsługa klienta oraz doradztwo dotyczące użytkowania

Ze wszystkimi pytaniami dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 227154440

E-Mail: [e-mail]

www.bosch-pt.pl

Pozostałe adresy serwisów znajdują się na stronie:

Elektronarzędzia, osprzęt i opakowanie należy doprowadzić do powtórnego przetworzenia zgodnie z obowiązującymi przepisami ochrony środowiska.

Nie wolno wyrzucać elektronarzędzi razem z odpadami z gospodarstwa domowego!

Tylko dla krajów UE:

Zgodnie z dyrektywą Parlamentu Europejskiego i Rady 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej transpozycją do prawa krajowego, nienadające się do użytku elektronarzędzia należy zbierać osobno i doprowadzić do recyklingu zgodnie z obowiązującymi przepisami ochrony środowiska.

W przypadku nieprawidłowej utylizacji zużyty sprzęt elektryczny i elektroniczny może mieć szkodliwe skutki dla środowiska i zdrowia ludzkiego, wynikające z potencjalnej obecności substancji niebezpiecznych.

Przeczytaj obrazki w przedniej części instrukcji obsługi.

Opis produktu i wydajności

Przeczytaj wszystkie ostrzeżenia bezpieczeństwa i instrukcje. Nieprzestrzeganie ostrzeżeń bezpieczeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

Prosimy zwrócić uwagę na obrazki w przedniej części instrukcji obsługi.

Użytkowanie zgodne z przeznaczeniem

Przeczytaj wszystkie ostrzeżenia bezpieczeństwa. Nieprzestrzeganie instrukcji bezpieczeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

Przestrzegaj instrukcji obsługi.

Przeznaczenie urządzenia

Elektronarzędzie przeznaczone jest do wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych. Nadaje się również do wiercenia udarowego w betonie, murze i kamieniu. Służy również do wkręcania i odkręcania śrub i wkrętów.

Przedstawione komponenty

Numeracja przedstawionych komponentów odnosi się do rysunku elektronarzędzia na stronie z ilustracjami.

(1) Wkładka szybkomocująca (2) Wiertło SDS-plus (3) Uchwyt SDS-plus (4) Osłona przeciwpyłowa (5) (6) Przełącznik kierunku obrotów (7) Przycisk blokady włącznika (8) Włącznik (9) Przycisk przełącznika udaru/obrotów (10) Przełącznik udaru/obrotów (11) Przycisk do regulacji ogranicznika głębokości (12) Dodatkowa rękojeść (z izolowaną powierzchnią) (13) Ogranicznik głębokości (14) Rękojeść (z izolowaną powierzchnią) (15) Osłona przeciwpyłowa uchwytu wiertarskiego (16) Uchwyt wiertarski zębaty (17) Trzpień SDS-plus do uchwytu wiertarskiego (18) Przełącznik szybkomocującego uchwytu (19) Wymiana uchwytu (20) Uniwersalny uchwyt z trzpieniem SDS-plus

a) Przedstawione lub opisane wyposażenie nie wchodzi w skład standardowego wyposażenia. Pełny asortyment wyposażenia znajdziesz w naszym programie wyposażenia.

Dane techniczne

Klasa ochronności elektrycznej

A) Optymalna moc przy średnicy otworu 6-12 mm

Parametry podano dla napięcia znamionowego [U] 230 V. Dla elektronarzędzi przeznaczonych do niższego napięcia lub zmodyfikowanych zgodnie z normami krajowymi parametry te mogą się różnić.

Wkładanie narzędzia roboczego SDS-plus (patrz rys. C)

Dzięki uchwytowi SDS-plus można łatwo i wygodnie wymieniać narzędzie robocze bez użycia dodatkowych narzędzi.

Oczyść narzędzie robocze i lekko nasmaruj jego chwyt. Wkładaj narzędzie robocze, obracając je, do uchwytu narzędziowego, aż samo się zablokuje. - Pociągając narzędzie do tyłu, sprawdź, czy jest prawidłowo zablokowane.

Narzędzie robocze SDS-plus musi mieć luz. Dlatego podczas pracy na biegu jałowym może się nieco chwiać. Nie ma to wpływu na dokładność wierconego otworu, ponieważ podczas wiercenia wiertło samo się centruje.

Wyjmowanie narzędzia roboczego SDS-plus (patrz rys. D)

- Pociągnij tuleję blokującą (5) do przodu i wyjmij narzędzie robocze.

184 | Polski.

Wkładanie narzędzia roboczego (patrz rys. E)

Uwaga: nie używaj narzędzi bez SDS-plus do wiercenia z udarem ani do dłutowania! Narzędzia bez SDS-plus i uchwyt podczas wiercenia z udarem i dłutowania ulegną uszkodzeniu.

Wkładanie końcówki wkrętaka (patrz rys. I)

Na nakrętkę zakładaj lub wkręcaj tylko przy wyłączonym elektronarzędziu. Obracające się narzędzia robocze mogą się ześlizgnąć. Aby użyć końcówki wkrętaka, potrzebny jest uniwersalny uchwyt końcówek (20) z trzpieniem SDS-plus (wyposażenie dodatkowe). - Oczyść trzpień i lekko go nasmaruj. - Wkładaj uniwersalny uchwyt końcówek, obracając go, do uchwytu narzędziowego, aż samo się zablokuje. - Sprawdź, czy jest zablokowany, tj. pociągnij uniwersalny uchwyt końcówek. - Włóż końcówkę do uniwersalnego uchwytu końcówek. Używaj tylko końcówki wkrętaka odpowiedniej do łba śruby. Aby wyjąć uniwersalny uchwyt końcówek, pociągnij tuleję blokującą (5) do tyłu i wyjmij uniwersalny uchwyt końcówek (20) z uchwytu narzędziowego.
