NAUDOJIMO INSTRUKCIJA DBH 740 R BOSCH

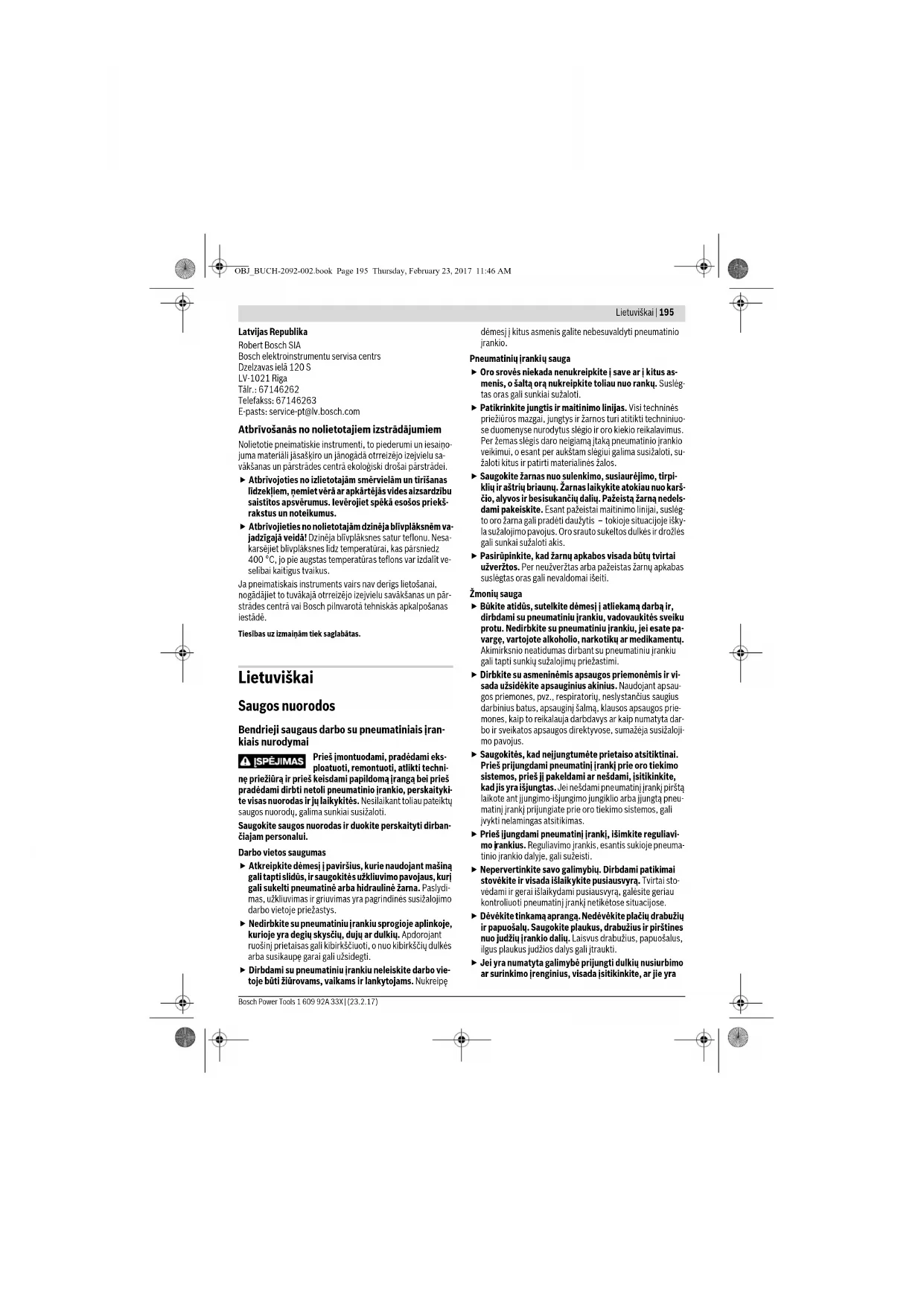

OBJ_BUCH-2092-002.book Page 194 Thursday, February 23, 2017 11:46 AMLietuviškai | 195 Bosch Power Tools 1 609 92A 33X | (23.2.17) Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Dzelzavas ielā 120 S LV-1021 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie pneimatiskie instrumenti, to piederumi un iesaiņo- juma materiāli jāsašķiro un jānogādā otrreizējo izejvielu sa- vākšanas un pārstrādes centrā ekoloģiski drošai pārstrādei. Atbrīvojoties no izlietotajām smērvielām un tīrīšanas līdzekļiem, ņemiet vērā ar apkārtējās vides aizsardzību saistītos apsvērumus. Ievērojiet spēkā esošos priekš- rakstus un noteikumus. Atbrīvojieties no nolietotajām dzinēja blīvplāksnēm va- jadzīgajā veidā! Dzinēja blīvplāksnes satur teflonu. Nesa- karsējiet blīvplāksnes līdz temperatūrai, kas pārsniedz 400 °C, jo pie augstas temperatūras teflons var izdalīt ve- selībai kaitīgus tvaikus. Ja pneimatiskais instruments vairs nav derīgs lietošanai, nogādājiet to tuvākajā otrreizējo izejvielu savākšanas un pār- strādes centrā vai Bosch pilnvarotā tehniskās apkalpošanas iestādē. Tiesības uz izmaiņām tiek saglabātas. Lietuviškai Saugos nuorodos Bendrieji saugaus darbo su pneumatiniais įran- kiais nurodymai Prieš įmontuodami, pradėdami eks- ploatuoti, remontuoti, atlikti techni- nę priežiūrą ir prieš keisdami papildomą įrangą bei prieš pradėdami dirbti netoli pneumatinio įrankio, perskaityki- te visas nuorodas ir jų laikykitės. Nesilaikant toliau pateiktų saugos nuorodų, galima sunkiai susižaloti. Saugokite saugos nuorodas ir duokite perskaityti dirban- čiajam personalui. Darbo vietos saugumas Atkreipkite dėmesį į paviršius, kurie naudojant mašiną gali tapti slidūs, ir saugokitės užkliuvimo pavojaus, kurį gali sukelti pneumatinė arba hidraulinė žarna. Paslydi- mas, užkliuvimas ir griuvimas yra pagrindinės susižalojimo darbo vietoje priežastys. Nedirbkite su pneumatiniu įrankiu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Apdorojant ruošinį prietaisas gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. Dirbdami su pneumatiniu įrankiu neleiskite darbo vie- toje būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti pneumatinio įrankio. Pneumatinių įranki ų sauga Oro srovės niekada nenukreipkite į save ar į kitus as- menis, o šaltą orą nukreipkite toliau nuo rankų. Suslėg- tas oras gali sunkiai sužaloti. Patikrinkite jungtis ir maitinimo linijas. Visi techninės priežiūros mazgai, jungtys ir žarnos turi atitikti techniniuo- se duomenyse nurodytus slėgio ir oro kiekio reikalavimus. Per žemas slėgis daro neigiamą įtaką pneumatinio įrankio veikimui, o esant per aukštam slėgiui galima susižaloti, su- žaloti kitus ir patirti materialinės žalos. Saugokite žarnas nuo sulenkimo, susiaurėjimo, tirpi- klių ir aštrių briaunų. Žarnas laikykite atokiau nuo karš- čio, alyvos ir besisukančių dalių. Pažeistą žarną nedels- dami pakeiskite. Esant pažeistai maitinimo linijai, suslėg- to oro žarna gali pradėti daužytis – tokioje situacijoje išky- la sužalojimo pavojus. Oro srauto sukeltos dulkės ir drožlės gali sunkai sužaloti akis. Pasirūpinkite, kad žarnų apkabos visada būtų tvirtai užveržtos. Per neužveržtas arba pažeistas žarnų apkabas suslėgtas oras gali nevaldomai išeiti. Žmonių sauga Būkite atidūs, sutelkite dėmes į į atliekamą darbą ir, dirbdami su pneumatiniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su pneumatiniu įrankiu, jei esate pa- vargę, vartojote alkoholio, narkotikų ar medikamentų. Akimirksnio neatidumas dirbant su pneumatiniu įrankiu gali tapti sunkių sužalojimų priežastimi. Dirbkite su asmeninėmis apsaugos priemonėmis ir vi- sada užsidėkite apsauginius akinius. Naudojant apsau- gos priemones, pvz., respiratorių, neslystančius saugius darbinius batus, apsauginį šalmą, klausos apsaugos prie- mones, kaip to reikalauja darbdavys ar kaip numatyta dar- bo ir sveikatos apsaugos direktyvose, sumažėja susižaloji- mo pavojus. Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš prijungdami pneumatinį įrankį prie oro tiekimo sistemos, prieš jį pakeldami ar nešdami, įsitikinkite, kad jis yra išjungtas. Jei nešdami pneumatinį įrankį pirštą laikote ant įjungimo-išjungimo jungiklio arba įjungtą pneu- matinį įrankį prijungiate prie oro tiekimo sistemos, gali įvykti nelamingas atsitikimas. Prieš įjungdami pneumatinį įrankį, išimkite reguliavi- mo į rankius. Reguliavimo įrankis, esantis sukioje pneuma- tinio įrankio dalyje, gali sužeisti. Nepervertinkite savo galimybių. Dirbdami patikimai stovėkite ir visada išlaikykite pusiausvyrą. Tvirtai sto- vėdami ir gerai išlaikydami pusiausvyrą, galėsite geriau kontroliuoti pneumatinį įrankį netikėtose situacijose. Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo judžių įrankio dalių. Laisvus drabužius, papuošalus, ilgus plaukus judžios dalys gali įtraukti. Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra OBJ_BUCH-2092-002.book Page 195 Thursday, February 23, 2017 11:46 AM196 | Lietuviškai 1 609 92A 33X | (23.2.17) Bosch Power Tools prijungti ir ar tinkamai naudojami. Naudojant šią įrangą sumažėja dulkių keliamas pavojus. Neįkvėpkite išeinančio oro. Saugokite akis nuo oro srauto, išeinančio iš pneumatinio įrankio, poveikio. Oro sraute, išeinančiame iš pneumatinio įrankio, gali būti van- dens, alyvos, metalo dalelių ir nešvarumų iš kompreso- riaus. Tokios medžiagos gali pakenkti sveikatai. Rūpestinga pneumatinių įrankių priežiūra ir naudojimas Ruošiniui įtvirtinti ir atremti naudokite veržimo įrangą arba spaustuvus. Laikydami ruošinį ranka arba prispaudę ruošinį prie kūno, jūs negalėsite saugiai valdyti pneumati- nio įrankio. Saugokite pneumatinį įrankį nuo perkrovos. Naudokite konkrečiam darbui skirtą pneumatinį įrankį. Tinkamu pneumatiniu įrankiu nurodytame galios intervale dirbsite kokybiškiau ir saugiau. Nenaudokite pneumatinio įrankio, kurio pažeistas įjun- gimo-išjungimo jungiklis. Pneumatinis įrankis, kurio ne- galima įjungti ar išjungti, yra pavojingas ir jį reikia remon- tuoti.

Prieš pradėdami reguliuoti įrankį, keisti papildomą įrangą ar ketindami įrankio nenaudoti ilgesnį laiką, nu- traukite oro tiekimą. Ši atsargumo priemonė apsaugos nuo netikėto pneumatinio įrankio įsijungimo. Nenaudojamą pneumatinį įrankį laikykite vaikams ne- prieinamoje vietoje. Neleiskite su pneumatiniu įrankiu dirbti asmenims, neišmanantiems, kaip jį naudoti, arba neperskaičiusiems šių nuorodų. Pneumatiniai įrankiai yra pavojingi, kai su jais dirba nepatyrę asmenys. Rūpestingai prižiūrėkite pneumatinį įrankį. Tikrinkite, ar judžios dalys nepriekaištingai veikia ir nestringa, ar nėra sulūžusių arba pažeistų dalių, kurios darytų nei- giamą įtaką pneumatinio įrankio veikimui. Prieš pradė- dami naudoti pneumatinį įrankį, kreipkitės į specialis- tus, kad suremontuotų pažeistas dalis. Daug nelaimingų atsitikimų įvyksta dėl blogai atliekamos pneumatinių įran- kių techninės priežiūros. Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti. Pneumatinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite laikydamiesi šių reikalavimų. Atsižvelki- te į darbo sąlygas ir atliekamą darbą. Tada žymiai suma- žės dulkių susidarymas, vibracijos ir skleidžiamas triukš- mas. Pneumatinį įrankį paruošti eksploatuoti, nustatyti ir naudoti leidžiama tik kvalifikuotiems ir išmokytiems naudotojams. Draudžiama daryti bet kokius pneumatinio įrankio pa- keitimus. Atlikus pakeitimų, gali sumažėti apsauginių įtai- sų veiksmingumas ir padidėti rizika dirbančiajam. Techninė priežiūra Pneumatin į įrankį remontuoti turi tik kvalifikuoti speci- alistai ir naudoti tik originalias atsargines dalis. Tai už- tikrina saugią pneumatinio įrankio būklę. Saugos nuorodos dirbantiems su pneumatiniais perforatoriais Patikrinkite, ar įskaitoma firminė lentelė. Jei reikia, iš gamintojo įsigykite naują. Lūžus įrankiui, papildomos įrangos daliai ar net pačiam pneumatiniam įrankiui, dideliu greičiu gali išlėkti da- lys. Dirbant su pneumatiniu įrankiu, atliekant remonto ir techninės priežiūros darbus ir keičiant papildomą įran- gą, visada būtina dėvėti smūgiams atsparias akių ap- saugos priemones. Būtinos apsaugos laipsnį kiekvienu atveju reikia įvertinti atskirai. Kai atliekate darbus virš galvos, dėvėkite apsauginį šalmą. Taip išvengsite sužalojimų. Pneumatinį įrankį naudokite tik tada, kai kaltas apsau- gotas nuo iškritimo. Priešingu atveju darbo įrankis gali būti išmestas. Susidėvėjusias, įlinkusias ar nulūžusias įrankių įtvaro dalis b ūtina pakeisti. Taip išvengsite sužalojimų. Prieš įjungdami pneumatinį įrankį, jį tvirtai įremkite į apdorojamą paviršių. Dirbantieji su įrankiu ir techninės priežiūros persona- las turi būti tokios fizinės būklės, kad pajėgtų suvaldyti pneumatinį įrankį dydžio, svorio ir galios atžvilgiu. Būkite pasiruošę netikėtiems pneumatinio įrankio ju- desiams, kuriuos gali sukelti reakcijos jėgos arba lūžęs darbo įrankis. Dirbdami visada tvirtai laikykite pneu- matinį įrankį abiem rankomis ir stenkitės išlaikyti tokią kūno ir rankų padėtį, kurioje sugebėtumėte suvaldyti šiuos įrankio judesius. Šios atsargos priemonės padeda apsisaugoti nuo sužalojimų. Atsargiai! Ilgiau naudojant pneumatin į įrankį, darbo įrankiai gali įkaisti. Dirbkite su apsauginėmis pirštinėmis. Nutrūkus oro tiekimui ar esant mažesniam darbiniam slėgiui, pneumatinį įrankį išjunkite. Patikrinkite darbinį slėgį ir, jei slėgis optimalus, įjunkite iš naujo. Dirbantieji su pneumatiniu įrankiu atlikdami darbines užduotis gali jausti nemalonius pojūčius plaštakose, rankose, pečiuose, kaklo srityje ar kitose kūno vietose. Dirbdami su šiuo pneumatiniu įrankiu patogiai atsisto- kite, tvirtai stovėkite ir venkite tokios nepalankios pa- dėties, kurioje yra sunku išlaikyti pusiausvyrą. Dirban- tieji, ilgai dirbdami su įrankiu, turi keisti kūno padėtį, nes tai padeda išvengti nemalonių pojūčių ir nuovargio. Jei dirbančiajam pasireiškia simptomai, pvz., nuolati- niai negalavimai, bloga savijauta, širdies tvinksėjimas, skausmai, nutirpimas, sustingimas, „deginimas“ ar „surakinimas“, šių įspėjamųjų ženklų ignoruoti negali- ma. Dirbantysis apie tai turi pranešti savo darbdaviui ir pasikonsultuoti su kvalifikuoti mediku. Niekada nenaudokite kalto kaip rankinio į rankio. Kaltai yra apdoroti šiluminiu būdu ir gali lūžti. Naudokite tik aštrius kaltus. Dirbant su atbukusiu darbo įrankiu, jis gali pradėti per stipriai švytuoti ir dėl nuovargio lūžti. OBJ_BUCH-2092-002.book Page 196 Thursday, February 23, 2017 11:46 AMLietuviškai | 197 Bosch Power Tools 1 609 92A 33X | (23.2.17) Įkaitusios papildomos įrangos niekada neaušinkite vandenyje. Tokiu atveju įrankis gali pasidaryti lūžus ir anksčiau laiko tapti nebetinkamas naudoti. Nenaudokite kalto kaip sverto. Priešingu atveju jis gali lūžti. Prieš pradėdami darbą tinkamais ieškikliais patikrinki- te, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių. Jei abe- jojate, galite pasikviesti į pagalbą vietinius komunali- nių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujo- tiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių. Saugokitės, kad neprisiliestumėte prie laidų su įtampa. Pneumatinis įrankis nėra izoliuotas, todėl prisilietus prie laidų su įtampa gali trenkti elektros smūgis. Šveičiant, pjaunant, šlifuojant, grę- žiant ir atliekant panašius darbus ky- lančios dulkės gali sukelti vėžį, pakenkti negimusiam vai- kui ir sukelti paveldimus genetinius susirgimus. Kai kurios šiose dulkėse esančios medžiagos: – švinas dažuose ir lakuose, kurių sudėtyje yra švino, – kristalinis silicio dioksidas plytose, cemente ir kituose mūriniuose objektuose, – arsenas ir chromatas chemiškai apdorotoje medienoje. Susirgimo rizika priklauso nuo to, kaip dažnai tenka su šio- mis medžiagomis dirbti. Kad sumažintumėte keliamą pavojų, dirbkite tik gerai vėdinamose patalpose ir tik su specialia ap- saugine įranga (pvz., specialiai sukonstruotais kvėpavimo ap- saugos prietaisais, kurie išfiltruoja net smulkiausias dulkių da- leles). Apdorojant ruošinį gali kilti papildomas triukšmas, ku- rio išvengiama naudojant specialias priemones, pvz., jei apdorojamas ruošinys skleidžia skambesį, reikia naudoti izoliacines medžiagas. Pneumatinį įrankį naudokite taip, kad kiltų kaip galima mažiau dulkių, pvz., sudrėkinkite apdorojamą medžia- gą. Jei pneumatinis įrankis yra su garso slopintuvu, reikia užtikrinti, kad dirbant su pneumatiniu įrankiu tinkamos darbinės būklės slopintuvas visada būtų eksploatavi- mo vietoje. Vibracija gali pakenkti nervams ir sutrikdyti kraujo cir- kuliaciją plaštakose ir rankose. Mūvėkite prigludusiomis pirštinėmis. Cirkuliuojant su- slėgtam orui pneumatinio įrankio rankenos atšąla. Šiltos rankos yra mažiau jautrios vibracijos poveikiui. Plačias pirštines gali įtraukti besisukančios dalys. Jei pastebite, kad jūsų pirštų ar rankų oda nutirpsta, dilgčioja, skauda arba pabąla, darbą su pneumatiniu įrankiu nutraukite, apie tai informuokite savo darbdavį ir pasikonsultuokite su gydytoju. Dirbdami darbo įrankio neprilaikykite. Pneumatinį įrankį laikykite saugiai, kad galėtumėte iš- laikyti reikiamą rankų reakcijos jėgą, bet ne per tvirtai. Kuo tvirčiau laikomas įrankis, tuo labiau padidėja vibracija. Jei naudojamos universalios sukamosios jungtys (kumštelinės movos), reikia įmontuoti fiksuojamuo- sius kaiščius. Apsaugai užtikrinti, jei netikėtai atsijung- tų jungtis tarp žarnos ir pneumatinio įrankio arba tarp žarnų, naudokite „Whipcheck“ žarnų apsaugas. Pneumatinio įrankio niekada neneškite laikydami už žarnos. Jei darbo įrankis užstrigo, pneumatinį įrankį nedelsda- mi išjunkite. Būkite pasirengę dideliems reakcijos mo- mentams, sukeliantiems atatranką. Darbo įrankis užsi- blokuoja, jei: – pneumatinis įrankis perkraunamas, – ruošinio atžvilgiu perkreipiamas arba – smaigaliu praeina per apdorojamą ruošinį. Reakcijos momentui atlaikyti naudokite pagalbines priemones, pvz., atraminį įtaisą. Jei tam nėra galimy- bės, naudokite papildomą rankeną.

Niekada nelaikykite rankų arti besisukančio darbo įrankio. Galite susižaloti. Neleiskite grąžtui trinksėti į ruošinį. Dėl to gali labai su- stiprėti vibracija. Simboliai Toliau nurodyti simboliai gali būti svarbūs dirbant su pneuma- tiniu prietaisu. Gerai įsiminkite šiuos simbolius ir jų prasmę. Teisingai suprasdami simbolius galėsite geriau ir saugiau dirb- ti pneumatiniu prietaisu. Simbolis Reikšmė Prieš įmontuodami, pradėdami eksploatuoti, remontuoti, atlikti techninę priežiūrą ir prieš keisdami papildomą įrangą bei prieš pradė- dami dirbti netoli pneumatinio įran- kio, perskaitykite visas nuorodas ir jų laikykitės. Nesilaikant saugos nuo- rodų ir reikalavimų, galima sunkiai su- sižaloti. Naudokite klausos apsaugos prie- mones. Dėl triukšmo poveikio galima prarasti klausą. Dirbkite su apsauginiais akiniais. W Vatas Galia Nm Niutonmetras Energijos vienetas (sukimo momentas)

lbs Kilogramas Svaras Masė, svoris mm Milimetras Ilgis OBJ_BUCH-2092-002.book Page 197 Thursday, February 23, 2017 11:46 AM198 | Lietuviškai 1 609 92A 33X | (23.2.17) Bosch Power Tools Gaminio ir techninių duomenų aprašas Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elek- tros smūgis, kilti gaisras ir galite sunkiai susiža- loti arba sužaloti kitus asmenis. Prašome atlenkti naudojimo instrukcijos atlenkiamąjį puslapį, kuriame pavaizduotas pneumatinis įrankis, ir skaitant laikyti jį atverstą. Naudojimas pagal paskirtį Pneumatinis įrankis skirtas betonui, plytoms ir natūraliam akmeniui su smūgiu gręžti bei lengviems kirtimo darbams at- likti. Jis taip pat tinka medienai, metalui, keramikai ir plastikui gręžti be smūgio. Perforatoriai yra skirti naudoti šlapiose ir drėgnose patalpose bei lauke statybų aikštelėse. Pavaizduoti prietaiso elementai Pavaizduotų sudedamųjų dalių numeriai atitinka pneumatinio įrankio schemos numerius. 1 Įrankių įtvaras 2 Apsaugantis nuo dulkių gaubtelis 3 Užraktinė mova 4 Sparnuotasis papildomos rankenos reguliavimo varžtas 5 Gręžimo-kirtimo režimų perjungiklis 6 Įjungimo-išjungimo jungiklis 7 Jungiamasis atvamzdis oro tiekimo angoje 8 Oro išleidimo anga su garso slopintuvu 9 Žarnos įmova 10 Papildoma rankena 11 Gylio ribotuvas 12 Žarnos apkaba 13 Oro tiekimo žarna 14 Vainikinio griebtuvo apsauginis varžtas* 15 Vainikinis griebtuvas* 16 SDS-plus kotelis griebtuvui* *Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje. Informacija apie triukšmą ir vibraciją Triukšmo vertės išmatuotos pagal EN ISO 15744. Pagal A skalę išmatuotas pneumatinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 89 dB(A); garso galios lygis 100 dB(A). Paklaida K=3 dB. Dirbkite su klausos apsaugos priemonėmis! Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto- rius) ir paklaida K nustatytos pagal EN 28927: Gręžimas su smūgiu į betoną: a

Gręžimas į metalą: a

Techniniai duomenys Atitikties deklaracija Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka žemiau pateiktus standartus ir norminius dokumentus: EN ISO 11148 pagal 2006/42/EB direktyvos reikalavimus. Techninė byla (2006/42/EB) laikoma: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY min

Minutės Sekundės Laiko intervalas, trukmė min

Sūkių arba judesių skaičius per minutę Tuščiosios eigos sūkių skaičius bar psi bar Svarų kvadratiniam coliui Oro slėgis l/s cfm Litrų per sekundę Kubinių pėdų per minutę Oro sąnaudos dB Decibelas Specialus garso santykinio stiprumo vienetas QC Greitojo keitimo griebtuvas Įrankių įtvaras Vidinio šešiabriaunio simbolis

NPT „Whitworth“ sriegis „National pipe thread“ Prijungimo sriegis Simbolis Reikšmė Pneumatinis perforatorius Gaminio numeris 0 607 557 501 Maks. sūkių skaičius esant apkrovai min

Įrankių įtvaras SDS-plus Maks. įrankio darbinis slėgis bar psi

72,5 Žarnos jungties jungiamasis sriegis G1/4" Žarnos vidinis skersmuo mm 13 Oro sąnaudos, veikiant tuščiąja eiga l/s cfm

lbs 3,0 6,6 OBJ_BUCH-2092-002.book Page 198 Thursday, February 23, 2017 11:46 AMLietuviškai | 199 Bosch Power Tools 1 609 92A 33X | (23.2.17) Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montavimas Papildoma rankena (žr. pav. A) Pneumatinį įrankį dėl saugumo leidžiama naudoti tik su pri- montuota papildoma rankena 10. Papildomą rankeną 10 galite pasukti į norimą padėtį, kad būtų patogu dirbti. – Sukdami prieš laikrodžio rodyklę atlaisvinkite sparnuotąjį varžtą 4 ir pasukite papildomą rankeną 10 į norimą padėtį. Paskui užveržkite sparnuotąjį varžtą 4 sukdami jį pagal lai- krodžio rodyklę. Išeinančio oro nukreipimas Su panaudoto oro nuvedimo sistema per oro išleidimo žarną iš jūsų darbo vietos galima nuvesti panaudotą orą ir tuo pačiu pasiekti optimalų garso slopinimą. Be to, tai pagerins jūsų darbo sąlygas, nes darbo vietos oras nebebus užterštas alyva ir nesisuks sūkuriais dulkės ar drožlės. – Iš oro išleidimo angos 8 išsukite garso slopintuvą ir pakeis- kite jį žarnos įmova 9. – Atlaisvinkite oro išleidimo žarnos apkabą 12, pritvirtinkite oro išleidimo žarną, naudodami žarnos įmovą 9, ir užverž- kite žarnos apkabą. Prijungimas prie suslėgto oro tiekimo sistemos (žr. pav. B) Atkreipkite dėmesį, kad oro slėgis turi būti ne žemes- nis kaip 5 bar (72,5 psi), nes pneumatinis įrankis su- kurtas tokiam darbiniam slėgiui. Kad įrankis veiktų didžiausiu našumu, būtina laikytis nustaty- tų žarnos vidinio skersmens bei jungiamojo sriegio verčių, kaip nurodyta „Techniniai duomenys“ lentelėje. Siekiant išlai- kyti didžiausią įrankio našumą, reikia naudoti ne ilgesnes kaip 4m ilgio žarnas. Siekiant apsaugoti pneumatinį įrankį nuo pažeidimo, užterši- mo ir rūdijimo, naudojamame suslėgtame ore turi nebūti pa- šalinių medžiagų dalelių ir drėgmės. Nuoroda: būtina naudoti suslėgto oro paruošimo bloką. Toks įtaisas garantuoja nepriekaištingą pneumatinių įrankių veiki- mą. Vykdykite suslėgto oro paruošimo bloko naudojimo instrukci- joje pateiktus nurodymus. Visos armatūros, jungiamieji vamzdynai ir žarnos turi būti tin- kami darbiniam slėgiui ir suslėgto oro sąnaudoms. Venkite vamzdynų susiaurėjimų, kurie atsiranda dėl suspaudi- mo, perlenkimo arba traukimo! Jeigu abejojate, patikrinkite oro slėgį oro tiekimo angoje ma- nometru, kai pneumatinį įrankį veikia apkrova. Suslėgto oro tiekimo sistemos prijungimas prie pneumati- nio įrankio – Užsukite žarnos įmovą 9 ant jungiamojo atvamzdžio oro tiekimo angoje 7. Siekiant išvengti pneumatinio įrankio vidinių vožtuvo dalių pažeidimų, užsukdami ir atsukdami žarnos įmovą 9 ant iš- sikišusio jungiamojo atvamzdžio oro tiekimo angoje 7, pri- laikykite jungtį, kad ji nesisuktų, veržliarakčiu (rakto plotis 22 mm). – Atlaisvinkite oro tiekimo žarnos 13 apkabą 12, pritvirtinki- te oro tiekimo žarną ant žarnos įmovos 9 ir užveržkite žar- nos apkabą. Nuoroda: visada iš pradžių oro tiekimo žarną prijunkite prie pneumatinio įrankio, o po to prie suslėgto oro paruošimo blo- ko. Griebtuvo ir įrankio parinkimas Norint gręžti su smūgiu ir kirsti (kirsti tik su papildoma įranga MV 200), reikia SDS-plus įrankių, kurie įstatomi į SDS-plus griebtuvą. Norint gręžti be smūgio medienoje, metale, keramikoje ir plastike bei norint sukti varžtus, reikia naudoti ne SDS-plus sistemos įrankius (pvz., grąžtus su cilindriniu kotu). Šiems įrankiams reikės greitojo užveržimo griebtuvo arba vainikinio griebtuvo. Vainikinio griebtuvo keitimas Norėdami dirbti su įrankiais be SDS-plus (pvz., grąžtu su cilin- driniu kotu), turite uždėti specialų griebtuvą (vainikinį arba greitojo užveržimo griebtuvą – papildoma įranga). Vainikinio griebtuvo montavimas (žr. pav. C) – Įsukite SDS-plus kotelį 16 į vainikinį griebtuvą 15. Pritvir- tinkite vainikinį griebtuvą 15 apsauginiu varžtu 14. At- kreipkite dėmesį, kad apsauginis varžtas yra su kairi- niu sriegiu. Vainikinio griebtuvo uždėjimas (žr. pav. D) – Nuvalykite kotelio įstatomąjį galą ir jį truputį patepkite. –Vainikinį griebtuvą su koteliu sukite į įrankių įtvarą, kol jis savaime užsifiksuos. – Patikrinkite, ar užsifiksavo, t.y. vainikinį griebtuvą patrau- kite. Vainikinio griebtuvo nuėmimas –Stumkite užraktinę movą 3 atgal ir nuimkite vainikinį grieb- tuvą 15. Įrankių keitimas Dirbant apsauginis gaubtelis 2 neleidžia dulkėms patekti į įtvaro vidų. Įstatant darbo įrankį, reikia saugoti, kad šis gaub- telis 2 nebūtų pažeistas. Pažeistą apsauginį gaubtelį būtina nedelsiant pakeisti. Tai atlikti rekomenduojame remonto tarnyboje. SDS-plus darbo įrankio įstatymas (žr. pav. E) Su SDS-plus griebtuvu nenaudodami papildomų įrankių galite lengvai ir patogiai pakeisti darbo įrankį. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-2092-002.book Page 199 Thursday, February 23, 2017 11:46 AM200 | Lietuviškai 1 609 92A 33X | (23.2.17) Bosch Power Tools –Darbo įrankį nuvalykite ir jo įstatomąjį galą šiek tiek patep- kite. –Sukdami įstatykite darbo įrankį į įtvarą ir įstumkite iki galo, kol jis savaime užsifiksuos. –Patraukę įrankį atgal, patikrinkite, ar jis tinkamai užsifiksa- vo. SDS-plus darbo įrankis turi turėti laisvumo. Todėl sukdamasis tuščiąja eiga, jis gali šiek tiek klibėti. Tai neturi jokios įtakos gręžiamos kiaurymės tikslumui, nes gręžiant grąžtas centruo- jasi savaime. SDS-plus darbo įrankio išėmimas (žr. pav. F) – Patraukite užraktinę movą 3 atgal ir išimkite darbo įrankį. Darbo įrankių be SDS-plus įstatymas Nuoroda: nenaudokite įrankių be SDS-plus gręžti su smūgiu arba kirsti! Įrankiai be SDS-plus ir griebtuvas gręžiant su smū- giu ir kertant bus pažeidžiami. – Įstatykite vainikinį griebtuvą 15 (žr. „Vainikinio griebtuvo keitimas“, 199 psl.). – Sukdami atverkite griebtuvą 15 tiek, kad galėtumėte įsta- tyti įrankį. Įstatykite įrankį. –Griebtuvo raktą įstatykite į vainikinio griebtuvo 15 atitinka- mas angas ir tolygiai veržkite įrankį. Darbo įrankių be SDS-plus išėmimas – Sukite vainikinio griebtuvo 15 movą griebtuvo raktu prieš laikrodžio rodyklę, kol darbo įrankį bus galima išimti. Darbas Paruošimas darbui Pneumatinis įrankis optimaliai veikia, esant 5 bar (72,5 psi) darbiniam slėgiui, išmatuotam oro tiekimo angoje, kai pneu- matinis įrankis įjungtas. Veikimo režimo pasirinkimas Gręžimo-kirtimo režimų perjungikliu 5 pasirinkite pneumati- nio įrankio veikimo režimą. Nuoroda: Veikimo režimą keiskite tik tada, kai pneumatinis įrankis išjungtas! Priešingu atveju galite pažeisti pneumatinį įrankį. – Pasukite gręžimo-kirtimo režimų perjungiklį 5 į norimą pa- dėtį. Įjungimas ir išjungimas Kad taupytumėte energiją, nenaudojamą pneumatinį įrankį iš- junkite. –Norėdami pneumatinį įrankį įjungti, paspauskite įjungimo- išjungimo jungiklį 6 ir dirbdami laikykite jį paspaustą. –Norėdami pneumatinį įrankį išjungti, įjungimo-išjungimo jungiklį 6 atleiskite. Darbo patarimai Staigiai pasireiškiančios apkrovos sukelia didelį sūkių suma- žėjimą arba variklio sustojimą, tačiau nekenkia suktuvo vari- kliui. Gylio ribotuvo nustatymas (žr. pav. G) Gręžimo gylio ribotuvu 11 galima nustatyti gręžimo gylį X. – Atsukite sparnuotąjį varžtą 4, esantį ant papildomos ran- kenos 10. – Ištraukite gylio ribotuvą tiek, kad atstumas tarp grąžto vir- šūnės ir gylio ribotuvo galo būtų lygus norimam gręžimo gy- liui X. – Tvirtai užveržkite sparnuotąjį varžtą. Priežiūra ir servisas Priežiūra ir valymas Techninės priežiūros ir remonto darbus turi atlikti tik kvalifikuoti specialistai. Tai užtikrina saugią pneumatinio įrankio būklę. Įgaliota Bosch klientų aptarnavimo įmonė greitai ir patikimai atlieka techninės priežiūros ir remonto darbus. Reguliarus valymas – Periodiškai išvalykite pneumatinio įrankio oro tiekimo an- goje esantį sietelį. Tuo tikslu atsukite žarnos įmovą 9 ir nu- valykite nuo sietelio dulkes ir nešvarumus. Po to vėl užsuki- te žarnos įmovą. –Suslėgtame ore esantis vanduo ir nešvarumų dalelės suke- lia rūdijimą ir mentelių, vožtuvų bei kitų dalių susidėvėjimą. Siekiant išvengti rūdijimo ir susidėvėjimo, įlašinkite į oro tiekimo angą 7 keletą lašų variklio alyvos. Po to vėl prijun- kite pneumatinį įrankį prie suslėgto oro tiekimo sistemos (žr. „Prijungimas prie suslėgto oro tiekimo sistemos“, psl. 199) ir įjunkite į rankį 5–10sekundžių, tuo pačiu me- tu valykite ištekančią alyvą audiniu. Jeigu pneumatinis įrankis bus nenaudojamas ilgesnį laiką, visada atlikite šią sutepimo procedūrą. Eilinė techninė priežiūra –Po pirmųjų 150 darbo valandų išvalykite pavarą švelniai veikiančiu tirpiklio tirpalu. Vykdykite tirpiklio gamintojo pateiktus naudojimo ir šalinimo nurodymus. Po to sutepki- te pavarą specialiu Bosch tepalu, skirtu pavaroms tepti. Po pirmojo išvalymo kartokite šią išvalymo procedūrą kas 300 darbo valandų. Specialus pavarų tepalas (225 ml) Gaminio numeris 3 605 430 009 – Specialistai turi periodiškai patikrinti ir, jei reikia, pakeisti variklio menteles. Padėtis, norint gręžti be smūgio medieną, metalą, keramiką ir plastiką bei sukti varžtus. Padėtis, norint kirsti

OBJ_BUCH-2092-002.book Page 200 Thursday, February 23, 2017 11:46 AM中文 | 201Bosch Power Tools 1 609 92A 33X | (23.2.17) Pneumatinių įrankių, kurie nepriklauso CLEAN serijai, te- pimas Visiems Bosch pneumatiniams įrankiams, kurie nepriskiriami prie CLEAN serijos (specialaus tipo pneumatiniai varikliai, ku-riems tiekiamas suslėgtas oras be alyvos), pratekančio su- slėgto oro srautą reikia visada sumaišyti su alyvos rūku. Būti- nas suslėgto oro tepimo įtaisas yra prieš pneumatinį įrankį pri- jungtame suslėgto oro paruošimo bloke (išsamesnius duome- nis jums gali pateikti kompresorių gamintojas). Pneumatinio įrankio tiesioginiam tepimui ir maišymui į orą su- slėgto oro paruošimo bloke naudokite variklių alyvą SAE 10 arba SAE20. Papildoma įranga Visą kokybiškos papildomos įrangos programą galite rasti in- ternete www.bosch-pt.com arba pasiteirauti specializuotos prekybos atstovo. Klientų aptarnavimo skyrius ir naudotojų konsul- tavimo tarnyba Ieškant informacijos ar užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį pneumati- nio įrankio firminėje lentelėje. Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informaciją apie at- sargines dalis rasite čia:www.bosch-pt.com Bosch naudotojų konsultavimo tarnybos specialistai mielai at- sakys į klausimus apie mūsų gaminius ir papildomą įrangą. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350ļrankių remontas: (037) 713352Faksas: (037) 713354El. paštas: service-pt@lv.bosch.com Šalinimas Pneumatinis įrankis, papildomi įtaisai ir pakuotės medžiagos turi būti ekologiškai utilizuojami. Tepimo ir valymo medžiagas šalinkite aplinkai ne- kenksmingu būdu. Vykdykite įstatymų reikalavimus. Tinkamai šalinkite variklio menteles! Variklio mentelių sudėtyje yra teflono. Neįkaitinkite variklio mentelių iki aukštesnės nei 400 °C temperatūros, priešingu atveju gali susidaryti kenksmingi garai. Jeigu jūsų pneumatinis įrankis yra nebetinkamas naudoti, prašome jį atiduoti antriniam perdirbimui arba grąžinti į pre- kybos vietą, t. y. į įgaliotą Bosch klientų aptarnavimo skyrių. Galimi pakeitimai.
