LIETOŠANAS INSTRUKCIJA DBH 740 R BOSCH

OBJ_BUCH-2092-002.book Page 187 Thursday, February 23, 2017 11:46 AM188 | Latviešu 1 609 92A 33X | (23.2.17) Bosch Power Tools – Mootorilamellid tuleb kvalifitseeritud tehnikutel regulaar- selt üle kontrollida ja vajaduse korral välja vahetada lasta. Selliste suruõhutööriistade määrimine, mis ei kuulu CLEAN-sarja Kõikide Boschi suruõhuseadmete puhul, mis ei kuulu CLEAN- sarja (suruõhumootori eriliik, mis töötab õlivaba suruõhuga), tuleks suruõhule pidevalt juurde segada õliaerosooli. Selleks vajalik suruõhuõlitaja asub suruõhu hooldusüksuses (lisatea- vat saate kompressori tootjalt). Suruõhuseadme otsemäärimiseks või hooldusüksusesse se- gamiseks tuleb kasutada mootoriõli SAE 10 või SAE 20. Lisatarvikud Täieliku teabe lisatarvikute kohta saate Internetist aadressi- del www.bosch-pt.com või edasimüüjalt. Klienditeenindus ja müügijärgne nõustamine Järelepärimiste esitamisel ja tagavaraosade tellimisel näida- ke kindlasti ära suruõhuseadme andmesildil olev 10-kohaline tootenumber. Klienditeeninduses vastatakse toote paranduse ja hoolduse ning varuosade kohta esitatud küsimustele. Joonised ja teabe varuosade kohta leiate ka veebisaidilt: www.bosch-pt.com Boschi nõustajad osutavad Teile toodete ja tarvikute küsimus- tes meeleldi abi. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: 6549 568 Faks: 679 1129 Kasutuskõlbmatuks muutunud seadmete käitlus Suruõhuseade, lisatarvikud ja pakend tuleks suunata kesk- konnasõbralikku taaskasutussüsteemi. Määrdeained ja puhastusvahendid utiliseerige kesk- konda säästval viisil. Järgige kasutusriigis kehtivaid nõudeid. Utiliseerige mootorilamellid nõuetekohaselt! Mootori- lamellid sisaldavad teflonit. Ärge kuumutage neid üle 400 °C, kuna vastasel juhul võivad tekkida tervistkahjus- tavad aurud. Kui suruõhuseade on kasutusressursi ammendanud, toimeta- ge see ümbertöötluskeskusse või tagastage Boschi volitatud edasimüüjale. Tootja jätab endale õiguse muudatuste tegemiseks. Latviešu Drošības noteikumi Vispārējie drošības noteikumi pneimatiskajiem instrumentiem Pirms pneimatiskā instrumenta uzstādīšanas, darbināšanas, re- monta, apkalpošanas un piederumu nomaiņas, kā arī pirms darba pneimatiskā instrumenta tuvumā izlasiet un ievērojiet visus norādījumus. Tālāk sniegto drošības notei- kumu neievērošanas dēļ strādājošā persona var gūt nopietnus savainojumus. Uzglabājiet drošības noteikumus un nododiet tos strādā- jošajai personai. Drošība darba vietā Sekojiet, lai virsma, uz kuras stāvot notiek darbs ar ins- trumentu, nebūtu slidena, kā arī veiciet pasākumus, lai tiktu novērstas paklupšanas briesmas, kājai aizķero- ties aiz pneimatiskās vai hidrauliskās šļūtenes. Paslīdē- šana, paklupšana un kritieni ir galvenie faktori, kas izraisa savainojumu rašanos darba vietā. Nestrādājiet ar pneimatisko instrumentu sprādzienbīs- tamās viet ās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi. Apstrādes gaitā nereti rodas dzirksteles, kas var aizdedzināt viegli degošos putekļus vai tvaikus. Lietojot pneimatisko instrumentu, neļaujiet nepiedero- šām personām un jo īpaši bērniem tuvoties darba vie- tai. Citu personu klātbūtne var novērst lietotāja uzmanību, kā rezultātā var tikt zaudēta kontrole pār pneimatisko ins- trumentu. Pneimatisko instrumentu drošība Nevērsiet saspiestā gaisa plūsmu pret sevi vai citu per- sonu virzienā un aizvadiet auksto gaisa strūklu prom no rokām. Saspiestais gaiss var radīt nopietnus savainoju- mus. Kontrolējiet pneimatiskos savienojumus un saspiestā gaisa pievadcaurules. Visām saspiestā gaisa kondicionē- šanas ierīcēm, savienojumiem un šļūtenēm jābūt paredzē- tām gaisa spiedienam un jānodrošina gaisa plūsma, kas no- rādīta tehniskajos parametros. Ja saspiestā gaisa spie- diens ir pārāk zems, tiek traucēta pneimatiskā instrumenta normāla funkcionēšana, bet pārāk augsts spiediens var sa- bojāt materiālās vērt ības un radīt savainojumus. Nepieļaujiet šļūteņu saliekšanu vai saspiešanu, sargā- jiet tās no saskaršanās ar ķīmiskajiem šķīdinātājiem un asām šķautnēm. Sargājiet šļūtenes no karstuma, eļļas un rotējošām mašīnu daļām. Nekavējoties nomainiet bojātās šļūtenes. Bojāta gaisa pievadšļūtene var plīst, ra- dot pneimatisku triecienu, kas var izraisīt savainojumus. Nekontrolētā gaisa plūsmā ar lielu ātrumu pārvietojas pu- tekļi un skaidas, kas var radīt smagus acu savainojumus. Nodrošiniet, lai šļūteņu apskavas vienmēr būtu stingri savilktas. Nepietiekoši savilktas vai bojātas šļūteņu apska- vas var būt par cēloni nekontrolējamai gaisa noplūdei. BRIDINAJUMS OBJ_BUCH-2092-002.book Page 188 Thursday, February 23, 2017 11:46 AMLatviešu | 189 Bosch Power Tools 1 609 92A 33X | (23.2.17) Personiskā drošība Strādājot ar pneimatisko instrumentu, esiet vērīgs, ne- zaudējiet modrību un rīkojieties saskaņā ar veselo sa- prātu. Nelietojiet pneimatisko instrumentu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medi- kamentu ietekmē. Lietojot pneimatisko instrumentu, pat viens neuzmanības mirklis var kļūt par cēloni nopietnam savainojumam. Lietojiet individuālos darba aizsardzības līdzekļus un vienmēr nēsājiet aizsargbrilles. Individuālo darba aizsar- dzības līdzekļu, piemēram, putekļu maskas, neslīdošu apa- vu un aizsargķiveres vai ausu aizsargu pielietošana atbil- stoši darba devēja ieteikumiem, kā arī darba drošības un veselības aizsardzības priekšrakstiem samazina savainoju- mu rašanās risku. Nepieļaujiet instrumenta patvaļīgu ieslēgšanos. Pirms pneimatiskā instrumenta pievienošanas gaisa spie- dient īklam vai atvienošanas no tā, kā arī pirms pārne- šanas pārliecinieties, ka tas ir izslēgts. Turot pirkstu uz ieslēdzēja pneimatiskā instrumenta pārnešanas laikā, kā arī, pievienojot ieslēgtu pneimatisko instrumentu gaisa spiedientīklam, viegli var notikt nelaimes gadījums. Pirms pneimatiskā instrumenta ieslēgšanas izņemiet no tā regulējošos rīkus. Regulējošais rīks, kas pneimatis- kā instrumenta ieslēgšanas brīdī atrodas kādā no tā kustī- gajām daļām, var radīt savainojumu. Darba laikā izvairieties ieņemt neērtu vai nedabisku ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un centieties saglabāt līdzsvaru. Stabils, veicamā darba raksturam atbilstošs ķermeņa stāvoklis atvieglo pneimatis- kā instrumenta vadību neparedzētās situācijās. Izv ēlieties darbam piemērotu apģērbu. Darba laikā ne- nēsājiet platas drēbes un rotaslietas. Netuviniet ma- tus, apģērba daļas un aizsargcimdus kustīgajām daļām. Vaļīgas drēbes, rotaslietas un gari mati var ieķerties un tikt ievilkti kustīgajās daļās. Ja instrumenta konstrukcija ļauj tam pievienot ārējo putekļu uzsūkšanas un/vai uzkrāšanas ierīci, sekojiet, lai tā būtu pievienota un tiktu pareizi lietota. Lietojot šā- das ierīces, samazinās putekļu kaitīgā ietekme uz strādājo- šās personas veselību. Tieši neieelpojiet izstrādāto gaisu. Nepieļaujiet, lai iz- strādātā gaisa plūsma nonāktu acīs. Pneimatisko instru- mentu izstrādātais gaiss var saturēt ūdens tvaikus, eļļu, kā

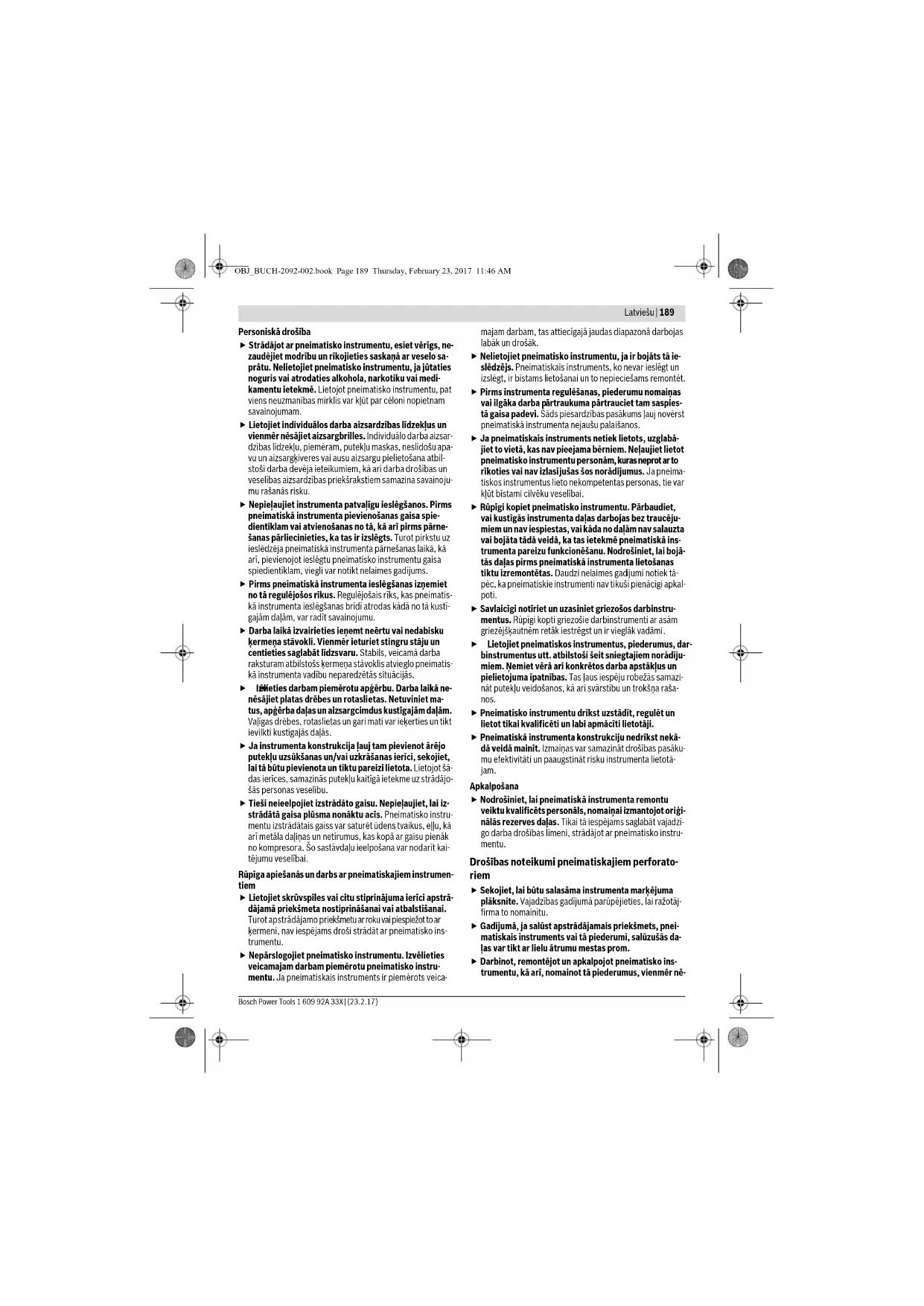

ī metāla daļiņas un netīrumus, kas kopā ar gaisu pienāk no kompresora. Šo sastāvdaļu ieelpošana var nodarīt kai- tējumu veselībai. Rūpīga apiešanās un darbs ar pneimatiskajiem instrumen- tiem Lietojiet skrūvspīles vai citu stiprinājuma ierīci apstrā- dājamā priekšmeta nostiprināšanai vai atbalstīšanai. Turot apstrādājamo priekšmetu ar roku vai piespiežot to ar ķermeni, nav iespējams droši strādāt ar pneimatisko ins- trumentu. Nepārslogojiet pneimatisko instrumentu. Izvēlieties veicamajam darbam piemērotu pneimatisko instru- mentu. Ja pneimatiskais instruments ir piemērots veica- majam darbam, tas attiecīgajā jaudas diapazonā darbojas labāk un drošāk. Nelietojiet pneimatisko instrumentu, ja ir bojāts tā ie- slēdzējs. Pneimatiskais instruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. Pirms instrumenta regulēšanas, piederumu nomaiņas vai ilgāka darba p ārtraukuma pārtrauciet tam saspies- tā gaisa padevi. Šāds piesardzības pasākums ļauj novērst pneimatiskā instrumenta nejaušu palaišanos. Ja pneimatiskais instruments netiek lietots, uzglabā- jiet to vietā, kas nav pieejama bērniem. Neļaujiet lietot pneimatisko instrumentu personām, kuras neprot ar to rīkoties vai nav izlasījušas šos norādījumus. Ja pneima- tiskos instrumentus lieto nekompetentas personas, tie var kļūt bīstami cilvēku veselībai. Rūpīgi kopiet pneimatisko instrumentu. Pārbaudiet, vai kustīgās instrumenta daļas darbojas bez traucēju- miem un nav iespiestas, vai kāda no daļām nav salauzta vai bojāta tādā veidā, ka tas ietekmē pneimatiskā ins- trumenta pareizu funkcionēšanu. Nodrošiniet, lai bojā- tās daļas pirms pneimatiskā instrumenta lietošanas tiktu izremontētas. Daudzi nelaimes gad ījumi notiek tā- pēc, ka pneimatiskie instrumenti nav tikuši pienācīgi apkal- poti. Savlaicīgi notīriet un uzasiniet griezošos darbinstru- mentus. Rūpīgi kopti griezošie darbinstrumenti ar asām griezējšķautnēm retāk iestrēgst un ir vieglāk vadāmi. Lietojiet pneimatiskos instrumentus, piederumus, dar- binstrumentus utt. atbilstoši šeit sniegtajiem norādīju- miem. Ņemiet vērā arī konkrētos darba apstākļus un pielietojuma īpatnības. Tas ļaus iespēju robežās samazi- nāt putekļu veidošanos, kā arī svārstību un trokšņa raša- nos. Pneimatisko instrumentu drīkst uzstādīt, regulēt un lietot tikai kvalificēti un labi apmācīti lietotāji. Pneimatiskā instrumenta konstrukciju nedrīkst nekā-

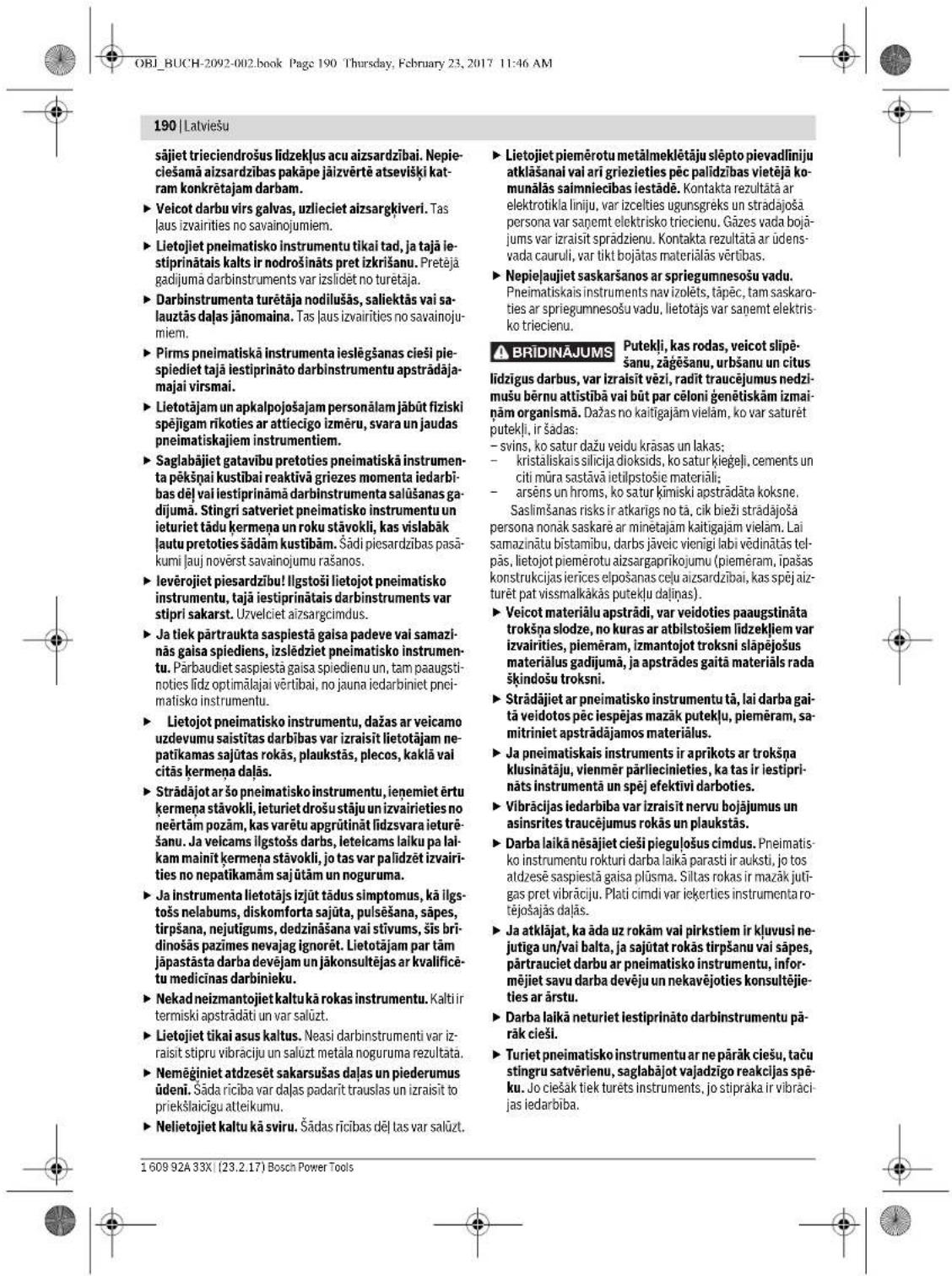

ā veidā mainīt. Izmaiņas var samazināt drošības pasāku- mu efektivitāti un paaugstināt risku instrumenta lietotā- jam. Apkalpošana Nodrošiniet, lai pneimatiskā instrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot oriģi- nālās rezerves daļas. Tikai tā iespējams saglabāt vajadzī- go darba drošības līmeni, strādājot ar pneimatisko instru- mentu. Drošības noteikumi pneimatiskajiem perforato- riem Sekojiet, lai būtu salasāma instrumenta marķējuma plāksnīte. Vajadzības gadījumā parūpējieties, lai ražotāj- firma to nomainītu. Gadījumā, ja salūst apstrādājamais priekšmets, pnei- matiskais instruments vai tā piederumi, salūzušās da- ļas var tikt ar lielu ātrumu mestas prom. Darbinot, remontējot un apkalpojot pneimatisko ins- trumentu, kā arī, nomainot tā piederumus, vienmēr nē- OBJ_BUCH-2092-002.book Page 189 Thursday, February 23, 2017 11:46 AM190 | Latviešu 1 609 92A 33X | (23.2.17) Bosch Power Tools sājiet trieciendrošus līdzekļus acu aizsardzībai. Nepie- ciešamā aizsardzības pakāpe jāizvērtē atsevišķi kat- ram konkrētajam darbam. Veicot darbu virs galvas, uzlieciet aizsargķiveri. Tas ļaus izvairīties no savainojumiem. Lietojiet pneimatisko instrumentu tikai tad, ja tajā ie- stiprinātais kalts ir nodrošināts pret izkrišanu. Pretējā gadījumā darbinstruments var izslīdēt no turētāja. Darbinstrumenta turētāja nodilušās, saliektās vai sa- lauztās daļas jānomaina. Tas ļaus izvairīties no savainoju- miem. Pirms pneimatiskā instrumenta ieslēgšanas cieši pie- spiediet tajā iestiprināto darbinstrumentu apstrādāja- majai virsmai. Lietotājam un apkalpojošajam person ālam jābūt fiziski spējīgam rīkoties ar attiecīgo izmēru, svara un jaudas pneimatiskajiem instrumentiem. Saglabājiet gatavību pretoties pneimatiskā instrumen- ta pēkšņai kustībai reaktīvā griezes momenta iedarbī- bas dēļ vai iestiprināmā darbinstrumenta salūšanas ga- dījumā. Stingri satveriet pneimatisko instrumentu un ieturiet tādu ķermeņa un roku stāvokli, kas vislabāk ļautu pretoties šādām kustībām. Šādi piesardzības pasā- kumi ļauj novērst savainojumu rašanos. Ievērojiet piesardzību! Ilgstoši lietojot pneimatisko instrumentu, tajā iestiprinātais darbinstruments var stipri sakarst. Uzvelciet aizsargcimdus. Ja tiek pārtraukta saspiestā gaisa padeve vai samazi- nās gaisa spiediens, izslēdziet pneimatisko instrumen- tu. Pārbaudiet saspiestā gaisa spiedienu un, tam paaugsti- noties līdz optimālajai vērtībai, no jauna iedarbiniet pnei- matisko instrumentu. Lietojot pneimatisko instrumentu, dažas ar veicamo uzdevumu saistītas darbības var izraisīt lietotājam ne- patīkamas sajūtas rokās, plaukstās, plecos, kaklā vai citās ķermeņa daļās. Strādājot ar šo pneimatisko instrumentu, ieņemiet ērtu ķermeņa stāvokli, ieturiet drošu stāju un izvairieties no neērtām pozām, kas varētu apgrūtināt līdzsvara ieturē- šanu. Ja veicams ilgstošs darbs, ieteicams laiku pa lai- kam mainīt ķermeņa stāvokli, jo tas var palīdzēt izvairī- ties no nepatīkamām saj ūtām un noguruma. Ja instrumenta lietotājs izjūt tādus simptomus, kā ilgs- tošs nelabums, diskomforta sajūta, pulsēšana, sāpes, tirpšana, nejutīgums, dedzināšana vai stīvums, šīs brī- dinošās pazīmes nevajag ignorēt. Lietotājam par tām jāpastāsta darba devējam un jākonsultējas ar kvalificē- tu medicīnas darbinieku. Nekad neizmantojiet kaltu kā rokas instrumentu. Kalti ir termiski apstrādāti un var salūzt. Lietojiet tikai asus kaltus. Neasi darbinstrumenti var iz- raisīt stipru vibrāciju un salūzt metāla noguruma rezultātā. Nemēģiniet atdzesēt sakarsušas daļas un piederumus ūdenī. Šāda rīcība var daļas padarīt trauslas un izraisīt to priekšlaicīgu atteikumu. Nelietojiet kaltu kā sviru. Šādas rīcības dēļ tas var salūzt. Lietojiet piemērotu metālmeklētāju slēpto pievadlīniju atklāšanai vai arī griezieties pēc palīdzības vietējā ko- munālās saimniecības iestādē. Kontakta rezultātā ar elektrotīkla līniju, var izcelties ugunsgrēks un strādājošā persona var saņemt elektrisko triecienu. Gāzes vada bojā- jums var izraisīt sprādzienu. Kontakta rezultātā ar ūdens- vada cauruli, var tikt bojātas materiālās vērtības. Nepieļaujiet saskaršanos ar spriegumnesošu vadu. Pneimatiskais instruments nav izolēts, tāpēc, tam saskaro- ties ar spriegumnesošu vadu, lietotājs var saņemt elektris- ko triecienu. Putekļi, kas rodas, veicot slīpē- šanu, zāģēšanu, urbšanu un citus līdzī gus darbus, var izraisīt vēzi, radīt traucējumus nedzi- mušu bērnu attīstībā vai būt par cēloni ģenētiskām izmai- ņām organismā. Dažas no kaitīgajām vielām, ko var saturēt putekļi, ir šādas: – svins, ko satur dažu veidu krāsas un lakas; –kristāliskais silīcija dioksīds, ko satur ķieģeļi, cements un citi mūra sastāvā ietilpstošie materiāli; –arsēns un hroms, ko satur ķīmiski apstrādāta koksne. Saslimšanas risks ir atkarīgs no tā, cik bieži strādājošā persona nonāk saskarē ar minētajām kaitīgajām vielām. Lai samazinātu bīstamību, darbs jāveic vienīgi labi vēdinātās tel- pās, lietojot piemērotu aizsargaprīkojumu (piemēram, īpašas konstrukcijas ierīces elpošanas ceļu aizsardzībai, kas spēj aiz- turēt pat vissmalkākās putekļu daļ iņas). Veicot materiālu apstrādi, var veidoties paaugstināta trokšņa slodze, no kuras ar atbilstošiem līdzekļiem var izvairīties, piemēram, izmantojot troksni slāpējošus materiālus gadījumā, ja apstrādes gaitā materiāls rada šķindošu troksni. Strādājiet ar pneimatisko instrumentu tā, lai darba gai- tā veidotos pēc iespējas mazāk putekļu, piemēram, sa- mitriniet apstrādājamos materiālus. Ja pneimatiskais instruments ir aprīkots ar trokšņa klusinātāju, vienmēr pārliecinieties, ka tas ir iestipri- nāts instrumentā un spēj efektīvi darboties. Vibrācijas iedarbība var izrais īt nervu bojājumus un asinsrites traucējumus rokās un plaukstās. Darba laikā nēsājiet cieši pieguļošus cimdus. Pneimatis- ko instrumentu rokturi darba laikā parasti ir auksti, jo tos atdzesē saspiestā gaisa plūsma. Siltas rokas ir mazāk jutī- gas pret vibrāciju. Plati cimdi var ieķerties instrumenta ro- tējošajās daļās. Ja atklājat, ka āda uz rokām vai pirkstiem ir kļuvusi ne- jutīga un/vai balta, ja sajūtat rokās tirpšanu vai sāpes, pārtrauciet darbu ar pneimatisko instrumentu, infor- mējiet savu darba devēju un nekavējoties konsultējie- ties ar ārstu. Darba laikā neturiet iestiprināto darbinstrumentu pā- rāk cieši. Turiet pneimatisko instrumentu ar ne pārāk ciešu, taču stingru satvērienu, saglabājot vajadzīgo reakcijas spē- ku. Jo ciešāk tiek turēts instruments, jo stiprāka ir vibrāci- jas iedarbība. BRIDINAJUMS OBJ_BUCH-2092-002.book Page 190 Thursday, February 23, 2017 11:46 AMLatviešu | 191 Bosch Power Tools 1 609 92A 33X | (23.2.17) Gadījumā, ja tiek izmantoti universālie pagriežamie šļūteņu savienotāji (ar sazobi), tajos jābūt ievietoja- mam fiksējošajam stienītim. Izmantojiet automātiskos šļūteņu savienotājus Whipcheck, kas ļauj novērst gaisa noplūdi gadījumā, ja saspiestā gaisa šļūtene tiek atvie- nota no pneimatiskā instrumenta vai no citas šļūtenes. Nekādā gadījumā nepārnesiet pneimatisko instrumen- tu aiz šļūtenes. Nekavējoties izslēdziet pneimatisko instrumentu, ja ie- strēgst tajā iestiprinātais darbinstruments. Saglabā- jiet gatavību pretoties stipram reaktīvajam griezes mo- mentam, kas rodas, notiekot atsitienam. Darbinstru- ments iestrēgst šādos gadījumos: – ja pneimatiskais instruments tiek pārslogots, – ja tas tiek noliekts slīpi attiecī bā pret apstrādājamo priekšmetu vai – brīdī, kad darbinstrumenta smaile izkļūst cauri apstrā- dājamajam materiālam. Lai samazinātu slodzi, ko rada reaktīvais griezes mo- ments, izmantojiet palīglīdzekļus, piemēram, ierīci at- balstīšanai. Ja tas nav iespējams, nostipriniet uz ins- trumenta papildrokturi. Netuviniet rokas rotējošam darbinstrumentam. Tas var radīt savainojumu. Neļaujiet urbim lēkāt pa apstrādājamo priekšmetu. Tas var izraisīt ievērojamu vibrācijas pastiprināšanos. Simboli Šeit aplūkotie simboli, ar kuriem var nākties saskarties, lieto- jot pneimatisko instrumentu. Tāpēc lūdzam iegaumēt šos sim- bolus un to nozīmi. Simbolu pareiza interpretācija ļaus vieglāk un drošāk strādāt ar pneimatisko instrumentu. Izstrādājuma un tā darbības apraksts Uzmanīgi izlasiet visus drošības noteiku- mus. Šeit sniegto drošības noteikumu un norā- dījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Lūdzam atvērt atlokāmo lappusi ar pneimatiskā instrumenta attēlu un turēt to atvērtu laikā, kamēr tiek lasīta lietošanas pa- mācība. Pielietojums Pneimatiskais instruments ir paredzēts betona, ķieģeļu un ak- mens triecienurbšanai, kā arī viegliem atskaldīšanas darbiem. Bez tam tas ir piemērots urbšanai bez triecieniem kokā, metā- lā, keramikā un plastmasā. Perforators ir piemērots lietošanai mitrās un sausās telpās, kā arī būvvietās ārpus telpām. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst numuriem pneimatiskā instrumenta attēlā, kas sniegts grafiskajā lappusē. 1 Darbinstrumenta stiprinājums 2 Putekļu aizsargs 3 Fiksējošā uzmava 4 Spārnskrūve papildroktura fiksēšanai 5 Darba režīma pārslēdzējs 6 Ieslēdzējs 7 Gaisa ievadatveres savienotājs Simbols Nozīme Pirms pneimatiskā instrumenta uz- stādīšanas, darbināšanas, remon- ta, apkalpošanas un piederumu no- maiņas, kā arī pirms darba pneima- tiskā instrumenta tuvumā izlasiet un ievērojiet visus norādījumus. Drošības noteikumu un norādījumu neievērošanas dēļ strādājošā perso- na var gūt nopietnus savainojumus. Lietojiet līdzekļus dzirdes orgānu aizsardzībai. Trokšņa iedarbība var radīt paliekošus dzirdes traucējumus. Nēsājiet aizsargbrilles. W vats Jauda Nm ņūtonmetrs Griezes moments

lbs kilograms mārciņa Masa, svars mm milimetrs Garums min.

apgriezieni vai kustības minūtē Griešanās ātrums brīvgaitā bar psi bāri mārciņas uz kvadrātcollu Gaisa spiediens l/s cfm litri sekundē kubikpēdas minūtē Gaisa patēriņš dB decibels Relatīvais skaļums

Ātrās nomaiņas turētājaptvere Darbinstrumenta stiprinājums Sešstūra ligzdskrūves simbols Četrstūra kāta simbols UNF ASV smalkvītne (unificētā nacionālā smalkvītņu sērija)

NPT Vitvorta vītne Nacionālā cauruļvītņu sērija Savienojošā vītne Simbols Nozīme OBJ_BUCH-2092-002.book Page 191 Thursday, February 23, 2017 11:46 AM192 | Latviešu 1 609 92A 33X | (23.2.17) Bosch Power Tools 8 Izstrādātā gaisa izvadatvere ar trokšņa klusinātāju 9 Šļūtenes iemava 10 Papildrokturis 11 Dziļuma ierobežotājs 12 Šļūtenes apskava 13 Saspiestā gaisa pievadšļūtene 14 Zobaploces urbjpatronas noturskrūve* 15 Zobaploces urbjpatrona* 16 SDS-plus kāts urbjpatronas stiprināšanai* *Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegā- des komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Informācija par troksni un vibrāciju Instrumenta radītā trokšņa parametru vērtības ir izmērītas at- bilstoši standartam EN ISO 15744. Pneimatiskā instrumenta radītā pēc raksturlīknes A izsvērtā trokšņa parametru tipiskās vērtības ir šādas: trokšņa spiedie- na līmenis ir 89 dB(A); trokšņa jaudas līmenis ir 100 dB(A). Izkliede K=3 dB. Nēsājiet ausu aizsargus! Kopējā vibrācijas paātrinājuma vērtība a

Tehniskie parametri Atbilstības deklarācija Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie para- metri“ aprakstītais izstrādājums atbilst šādiem standartiem un normatīvajiem dokumentiem: EN ISO 11148, kā arī direk- tīvai 2006/42/EK. Tehniskā lieta (2006/42/EK) no: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Montāža Papildrokturis (attēls A) Vadoties no drošības apsvērumiem, pneimatisko instrumentu drīkst lietot vienīgi tad, ja uz tā ir nostiprināts papildrokturis

Papildrokturi 10 var pagriezt tādā stāvoklī, kas darba laikā ļauj droši stāvēt un strādāt bez piepūles. – Lai pārvietotu papildrokturi, atskrūvējiet spārnskrūvi 4 pretēji pulksteņa rādītāju kustības virzienam un tad pagrie- ziet papildrokturi 10 vēlamajā stāvoklī. Tad no jauna stingri pieskrūvējiet spārnskrūvi 4, griežot to pulksteņa rādītāju kustības virzienā. Izstrādātā gaisa aizvadīšana Izstrādāto gaisu pa šļūteni var aizvadīt prom no darba vietas, šādi nodrošinot optimālu trokšņa līmeni. Tā uzlabojas darba apstākļi, jo darba vieta tiek pasargāta no piesārņošanas ar eļļu un putekļiem vai skaidām, ko nes līdzi izstrādātā gaisa plūs- ma. –Izskrūvējiet trokšņa klusinātāju no izstrādātā gaisa izva- datveres 8 un nomainiet to pret šļūtenes iemavu 9. – Paplašiniet apskavu 12 izstrādātā gaisa šļūtenei un nostip- riniet izstrādātā gaisa šļūteni uz šļūtenes iemavas 9, šim nolūkam stingri pievelkot šļūtenes apskavu. Gaisa padeve (attēls B) Sekojiet, lai gaisa spiediens nebūtu mazāks par 5bāriem (72,5 psi), jo pneimatiskais instruments ir pa- redzēts šādam darba spiedienam. Instrumenta maksimālo jaudu spēj nodrošināt šļūtene ar ne- nospriegota stāvokļa diametru un savienojošās vītnes izmē- riem, kuru vērtības ir sniegtas tabulā „Tehniskie parametri“. Lai nodrošinātu instrumenta darbību ar pilnu jaudu, lietojiet pievadšļūtenes, kuru garums nepārsniedz 4 m. Lai pasargātu pneimatisko instrumentu no bojājumiem, netī- rumu uzkrāšanās un rūsas veidošanās, pievadāmajam sa- spiestajam gaisam jābūt attīrītam no mehāniskajiem piemaisī- jumiem un mitruma. Piezīme. Izmantojiet saspiestā gaisa kondicionēšanas ierīci. Tā ļaus nodrošināt pneimatisko instrumentu nevainojamu darbību. Pneimatisks perforators Izstrādājuma numurs 0 607 557 501 Maks. griešanās ātrums pie slodzes min.

Mehāniskā jauda W 740 Maks. urbumu diametrs: –betonā –tēraudā –kokā

72,5 Šļūtenes savienotāja vītne G1/4" Šļūtenes diametrs nenospriegotā stāvoklī mm 13 Gaisa patēriņš brīvgaitā l/s cfm

lbs 3,0 6,6 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-2092-002.book Page 192 Thursday, February 23, 2017 11:46 AMLatviešu | 193 Bosch Power Tools 1 609 92A 33X | (23.2.17) Ievērojiet norādījumus, kas sniegti gaisa kondicionēšanas ie- rīces lietošanas pamācībā. Visiem spiedientīkla armatūras elementiem, savienojumiem un šļūtenēm jābūt paredzētām gaisa spiedienam un jānodro- šina gaisa plūsma, kas norādīta pneimatiskā izstrādājuma tehniskajos parametros. Nepieļaujiet gaisa pievadšļūteņu sašaurināšanos to savērpša- nās, saliekšanās vai izstiepšanās dēļ! Šaubu gadījumā ar manometru pārbaudiet gaisa spiediena vērtību pneimatiskā instrumenta ievadatveres tuvumā, tam darbojoties. Pneimatiskā instrumenta pievienošana gaisa spiedientīk- lam –Ieskrūvējiet šļūtenes iemavu 9 gaisa ievadatveres savieno- tājā 7. Lai novērstu pneimatiskā instrumenta iekšpusē izvietoto ventiļa daļu sabojāšanu laikā, kad šļūtenes iemava 9 tiek ie- skrūvēta gaisa ievadatveres savienotājā 7 vai izskrūvēta no tā, noturiet savienotāju nekustīgi ar vaļējā tipa uzgriež

atslēgu (platums 22 mm). – Paplašiniet apskavu 12, ko paredzēts lietot gaisa pie- vadšļūtenes 13 stiprināšanai, un nostipriniet pievadšļūte- ni uz iemavas 9, stingri pievelkot apskavu. Piezīme. Vienmēr vispirms pievienojiet saspiestā gaisa pie- vadšļūteni pie pneimatiskā instrumenta un tikai tad pie gaisa kondicionēšanas ierīces. Urbjpatronas un darbinstrumenta izvēle Veicot triecienurbšanu un izciršanu ar kaltu (izciršana ar kaltu iespējama tikai kopā ar papildpiederumu MV 200), jālieto darbinstrumenti ar SDS-plus stiprinājumu, kas derīgi iestipri- nāšanai SDS-plus turētājaptverē. Urbšanai bez triecieniem kokā, metālā, keramiskajos materiā- los un plastmasā, kā arī skrūvēšanai jālieto darbinstrumenti bez SDS-plus stiprinājuma (piemēram, urbji ar cilindrisku kā- tu). Šo darbinstrumentu iestiprināšanai nepieciešama bezat- slēgas vai zobaploces urbjpatrona. Zobaploces urbjpatronas nomaiņa Lai varētu izmantot darbinstrumentus bez SDS-plus stiprinā- juma (piemēram, urbjus ar cilindrisku kātu), elektroinstru- mentā jāiestiprina piemērota urbjpatrona (zobaploces vai bezatslēgas urbjpatrona; tās abas ir papildpiederumi). Zobaploces urbjpatronas salikšana (attēls C) –Ieskrūvējiet SDS-plus kātu 16 zobaploces urbjpatronā 15. Nostipriniet zobaploces urbjpatronu 15 ar noturskrūvi 14. Atcerieties, ka noturskrūvei ir kreisā vītne. Zobaploces urbjpatronas iestiprināšana (attēls D) –Notīriet kāta iestiprināmo daļu un pārklājiet to ar nelielu smērvielas daudzumu. – Nedaudz pagrozot, ievirziet zobaploces urbjpatronas kātu turētājaptverē, līdz tas tur automātiski fiksējas. –Pārbaudiet fiksēšanos, pavelkot zobaploces urbjpatronu ārā no turētājaptveres. Zobaploces urbjpatronas izņemšana –Pavirziet spīļuzmavu 3 instrumenta korpusa virzienā un iz- velciet zobaploces urbjpatronu 15. Darbinstrumenta nomaiņa Putekļu aizsargs 2 novērš urbšanas procesā radušos putekļu iekļūšanu turētājaptverē. Iestiprinot darbinstrumentu, seko- jiet, lai putekļu aizsargs 2 netiktu bojāts. Ja putekļu aizsargs ir bojāts, tas nekavējoties jānomai- na. Nomaiņu ieteicams veikt pilnvarotā klientu apkal- pošanas iestādē. SDS-plus darbinstrumentu iestiprināšana (attēls E) SDS-plus urbjpatronā var vienkārši un ērti iestiprināt nomai- nāmos darbinstrumentus, nelietojot palīgrīkus. – Pirms iestiprināšanas notīriet darbinstrumenta kātu un pārklājiet tā iestiprināmo daļu ar nelielu daudzumu smēr- vielas. – Nedaudz pagrozot, ievirziet darbinstrumenta kātu urbjpat- ronas turētājaptverē, līdz tas tur automātiski fiksējas. – Pārbaudiet darbinstrumenta fiksāciju, nedaudz pavelkot aiz tā. SDS-plus stiprinājuma sistēmai piemīt īpatnība, ka turētājap- tverē iestiprinātais darbinstruments brīvi kustas. Tāpēc, ins- trumentam darbojoties tukšgaitā, darbinstruments rotē ar zi- nāmu radiālu ekscentritāti. Taču tas neietekmē urbumu precizitāti, jo urbšanas laikā darbinstruments automātiski centrējas. SDS-plus darbinstrumenta izņemšana (attēls F) –Pārvietojiet spīļuzmavu 3 instrumenta korpusa virzienā un izvelciet darbinstrumentu no turētājaptveres. Kā iestiprināt darbinstrumentu bez SDS-plus stiprinājuma Piezīme. Nelietojiet darbinstrumentus bez SDS-plus stiprinā- juma, veicot triecienurbšanu un izciršanu ar kaltu! Triecie- nurbšanas un izciršanas laikā darbinstrumenti bez SDS-plus stiprinājuma un to iestiprināšanai paredzētās urbjpatronas var tikt bojātas. – Iestipriniet zobaploces urbjpatronu 15 (skatīt sadaļu „Zo- baploces urbjpatronas nomaiņa“, lappusē 193). – Griežot zobaploces urbjpatronas 15 aploci, atveriet urbj- patronu tik tālu, lai tajā varētu ievietot darbinstrumentu. Ievietojiet darbinstrumentu urbjpatronā. –Pēc kārtas ievietojiet urbjpatronas atslēgu atbilstošajos zobaploces urbjpatronas 15 atvērumos un iespīlējiet dar- binstrumentu urbjpatronā. Kā izņemt darbinstrumentu bez SDS-plus stiprinājuma – Ar urbjpatronas atslēgas palīdzību grieziet zobaploces urbjpatronas 15 aploci pretēji pulksteņa rādītāju kustības virzienam, līdz darbinstrumentu kļūst iespē jams izņemt. Lietošana Uzsākot lietošanu Pneimatiskais instruments optimāli darbojas pie gaisa spie- diena 5 bāri (72,5 psi), kas ir izmērīts gaisa ievadatveres tu- vumā laikā, kad pneimatiskais instruments darbojas. OBJ_BUCH-2092-002.book Page 193 Thursday, February 23, 2017 11:46 AM194 | Latviešu 1 609 92A 33X | (23.2.17) Bosch Power Tools Darba režīma izvēle Ar darba režīma pārslēdzēja 5 palīdzību izvēlieties pneimatis- kā instrumenta darba režīmu. Piezīme. Veiciet darba režīma maiņu tikai laikā, kad pneima- tiskais instruments ir izslēgts! Pretējā gadījumā pneimatiskais instruments var tikt bojāts. – Pagrieziet darba režīma pārslēdzēju 5 vajadzīgajā stāvoklī. Ieslēgšana un izslēgšana Lai taupītu enerģiju, ieslēdziet pneimatisko instrumentu vienī- gi tad, kad tas tiek lietots. –Lai ieslēgtu pneimatisko instrumentu, nospiediet tā ieslē- dzēju 6 un darba laikā turiet to nospiestu. –Lai izslēgtu pneimatisko instrumentu, atlaidiet ieslēdzēju

Norādījumi darbam Spējas pārslodzes gadījumā ievērojami samazinās pneimatis- kā instrumenta griešanās ātrums vai arī tas apstājas pavisam, taču tas neizsauc pneimatiskā dzinēja bojājumus. Dziļuma ierobežotāja regulēšana (attēls G) Izmantojot urbšanas dziļuma ierobežotāju 11, var iestādīt vē- lamo urbšanas dziļumu X. –Atskrūvējiet spārnskrūvi 4 uz papildroktura 10. – Izvelciet urbšanas dziļuma ierobežotāju tādā garumā, lai attālums starp urbja smaili un urbšanas dziļuma ierobežo- tāja galu būtu vienāds ar vēlamo urbšanas dziļumu X. – Tad stingri pieskrūvējiet spārnskrūvi. Apkalpošana un apkope Apkalpošana un tīrīšana Nepieciešamo tehnisko apkalpošanu un remontu uzti- ciet vienīgi kvalificētam personālam. Tikai tā iespējams saglabāt vajadzīgo darba drošības līmeni, strādājot ar pneimatisko instrumentu. Bosch pilnvarotā remonta darbnīcā šie darbi tiks veikti ātri un kvalitatīvi. Regulāra tīrīšana –Regulāri tīriet sietu pneimatiskā instrumenta ievadatverē. Šim nolūkam izskrūvējiet šļūtenes iemavu 9 un attīriet sie- tu no putekļiem un netīrumu daļiņām. Tad no jauna ieskrū- vējiet šļūtenes iemavu. – Saspiestais gaiss satur ūdens un netīrumu daļiņas, kas var izsaukt rūsas veidošanos, kā arī blīvplākšņu un ventiļu pa- ātrinātu dilšanu. Lai to novērstu, iepiliniet pneimatiskā in- strumenta gaisa ievadatverē 7 dažas lāses dzinēju eļļas. Tad no jauna pievienojiet pneimatisko instrumentu gaisa spiedientīklam (skatīt sadaļu „Gaisa padeve“ lappusē 192) un ļaujiet tam darboties 5–10 sekundes, apslaukot izdalījušos eļļu ar auduma gabaliņu. Ja pneima- tiskais instruments ilgāku laiku nav darbināts, pirms tā lietošanas vienmēr veiciet iepriekš aprakstīto proce- dūru. Regulāra apkalpošana –Pēc pirmajām 150 nostrādātajām stundām instrumenta pārnesums jāiztīra ar vāju šķīdinātāju. Ievērojiet šķīdinātā- ja ražotājfirmas norādījumus par tā lietošanu un utilizēša- nu. Pēc tīrīšanas iesmērējiet pārnesumu ar speciālo pārne- sumu smērvielu. Atkārtojiet šādu tīrīšanu ik pēc 300 no- strādātajām stundām. Speciālā pārnesumu smērviela (225 ml) Izstrādājuma numurs 3 605 430 009 –Kvalificētam speciālistam laiku pa laikam jāpārbauda pnei- matiskā dzinēja blīvplāksnes un vajadzības gadījumā tās jā- apmaina vietām. Tādu pneimatisko instrumentu eļļošana, kas nepieder pie sērijas CLEAN Visiem Bosch pneimatiskajiem instrumentiem, kas nepieder pie sērijas CLEAN (tie ir apgādāti ar īpaša veida pneimatiska- jiem dzinējiem, kas darbojas bez eļļas piejaukuma pievadā- majam gaisam), jāpievada saspiestais gaiss, kam sīku pilieni- ņu veidā pastāvīgi tiek piejaukta eļļa. Šo uzdevumu veic īpaša saspiestā gaisa eļļošanas ierīce, kas darbojas pneimatiskajam instrumentam pievienotās saspiestā gaisa kondicionēšanas ierīces sastāvā (sīkāku informāciju par to var saņemt no fir- mas, kas ražo kompresorus). Pneimatiskā instrumenta tiešajai eļļošanai vai eļļas pievieno- šanai saspiestajam gaisam kondicionēšanas ierīcē lietojama dzinēju eļļa SAE 10 vai SAE 20. Piederumi Lai iepazītos ar pilnu augstas kvalitātes piederumu program- mu, atveriet interneta vietni www.bosch-pt.com vai griezie- ties kādā no specializētajām tirdzniecības vietām. Klientu konsultāciju dienests un konsultācijas par lietošanu Pieprasot konsultācijas un pasūtot rezerves daļas, norādiet 10 zīmju izstrādājuma numuru, kas atrodams uz pneimatiskā instrumenta marķējuma plāksnītes. Klientu konsultāciju dienesta darbinieki atbildēs uz Jūsu jau- tājumiem par izstrādājuma remontu un apkalpošanu, kā arī par rezerves daļu iegādi. Izklājuma zīmējumus un informāciju par rezerves daļām var atrast arī interneta vietnē: www.bosch-pt.com Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vis- labākajā veidā, sniedzot atbildes uz jautājumiem par mūsu iz- strādājumiem un to piederumiem. Pārslēdzēja stāvoklis, veicot urb- šanu bez triecieniem kokā, metā- lā, keramiskajos materiālos un plastmasā, kā arī skrūvēšanu Pārslēdzēja stāvoklis, veicot iz- ciršanu
