РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DBH 740 R BOSCH

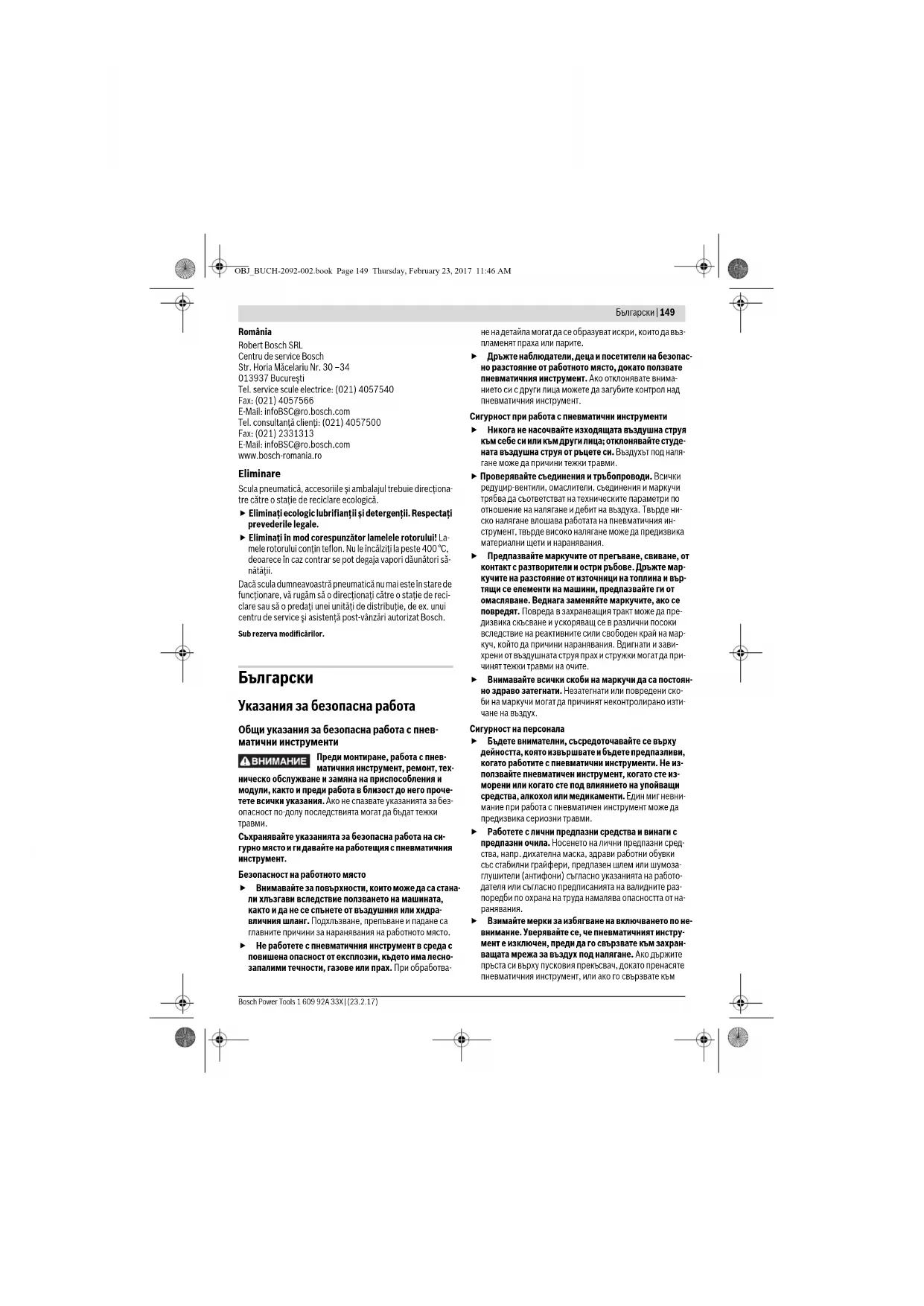

Указания за безопасна работа Общи указания за безопасна работа с пнев- матични инструменти Преди монтиране, работа с пнев- матичния инструмент, ремонт, тех- ническо обслужване и замяна на приспособления и модули, както и преди работа в близост до него проче- тете всички указания. Ако не спазвате указанията за без- опасност по-долу последствията могат да бъдат тежки

Съхранявайте указанията за безопасна работа на си- гурно място и ги давайте на работещия с пневматичния инструмент. Безопасност на работното място Внимавайте за повърхности, които може да са стана- ли хлъзгави вследствие ползването на машината, както и да не се спънете от въздушния или хидра- вличния шланг. Подхлъзване, препъване и падане са главните причини за наранявания на работното място. Не работете с пневматичния инструмент в среда с повишена опасност от експлозии, където има лесно- запалими течности, газове или прах. При обработва- не на детайла могат да се образуват искри, които да въз- пламенят праха или парите. Дръжте наблюдатели, деца и посетители на безопас- но разстояние от работното място, докато ползвате пневматичния инструмент. Ако отклонявате внима- нието си с други лица можете да загубите контрол над пневматичния инструмент. Сигурност при работа с пневматични инструменти Никога не насочвайте изходящата въздушна струя към себе си или към други лица; отклонявайте студе- ната въздушна струя от ръцете си. Въздухът под наля- гане може да причини тежки травми. Проверявайте съединения и тръбопроводи. Всички редуцир-вентили, омаслители, съединения и маркучи трябва да съответстват на техническите параметри по отношение на налягане и дебит на въздуха. Твърде ни- ско налягане влошава работата на пневматичния ин- струмент, твърде високо налягане може да предизвика материални щети и наранявания. Предпазвайте маркучите от прегъване, свиване, от контакт с разтворители и остри ръбове. Дръжте мар- кучите на разстояние от източници на топлина и вър- тящи се елементи на машини, предпазвайте ги от омасляване. Веднага заменяйте маркучите, ако се повредят. Повреда в захранващия тракт може да пре- дизвика скъсване и ускоряващ се в различни посоки вследствие на реактивните сили свободен край на мар- куч, който да причини наранявания. Вдигнати и зави- хрени от въздушната струя прах и стружки могат да при- чинят тежки травми на очите. Внимавайте всички скоби на маркучи да са постоян- но здраво затегнати. Незатегнати или повредени ско- би на маркучи могат да причинят неконтролирано изти- чане на въздух. Сигурност на персонала Бъдете внимателни, съсредоточавайте се върху дейността, която извършвате и бъдете предпазливи, когато работите с пневматични инструменти. Не из- ползвайте пневматичен инструмент, когато сте из- морени или когато сте под влиянието на упойващи средства, алкохол или медикаменти. Един миг невни- мание при работа с пневмати чен инструмент може да предизвика сериозни травми. Работете с лични предпазни средства и винаги с предпазни очила. Носенето на лични предпазни сред- ства, напр. дихателна маска, здрави работни обувки със стабилни грайфери, предпазен шлем или шумоза- глушители (антифони) съгласно указанията на работо- дателя или съгласно предписанията на валидните раз- поредби по охрана на труда намалява опасността от на-

Взимайте мерки за избягване на включването по не- внимание. Уверявайте се, че пневматичният инстру- мент е изключен, преди да го свързвате към захран- ващата мрежа за въздух под налягане. Ако държите пръста си върху пусковия прекъсвач, докато пренасяте пневматичния инструмент, или ако го свързвате към OBJ_BUCH-2092-002.book Page 149 Thursday, February 23, 2017 11:46 AM150 | Български 1 609 92A 33X | (23.2.17) Bosch Power Tools мрежата за въздух под налягане, докато е включен, мо- гат да възникнат трудови злополуки. Преди да включите пневматичния инструмент се уверявайте, че всички помощни инструменти са от- странени от него. Инструмент за регулиране, забравен във въртящо се звено на пневматичния инструмент, мо- же да предизвика тежки травми. Не надценявайте възможностите си. Заемайте вина- ги стабилно положение на тялото си и поддържайте постоянно равновесие. Стабилното положение на тя- лото, съобразено с извършваната в момента дейност, ще Ви позволи да контролирате по-добре пневматич- ния инструмент при възникване на неочаквани ситуа-

Работете с подходящо облекло. Не носете широки дрехи или украшения. Дръжте косите си, дрехите си и ръкавици на безопасно разстояние от въртящи се звена. Широките дрехи, украшения или дълги коси мо- гат да бъдат увлечени от въртящите се звена на пневма- тичния инструмент. Ако могат да бъдат монтирани прахоуловителна или аспирационна система, се уверявайте, че те са включени и функционират правилно. Използването на такива системи намалява вредните последствия, предизвиквани от висока запрашеност. Не вдишвайте непосредствено отработилия сгъстен въздух. Избягвайте попадането на въздушната струя в очите Ви. Струята отработил сгъстен въздух

же да съдържа водни, маслени или метални частички или замърсявания от компресора. Те могат да предиз- викат увреждане на здравето. Грижливо отношение към пневматичните инструменти Използвайте приспособления за захващане или менгеме, за да обездвижите обработвания детайл. Когато държите детайла с ръка или го притискате към тялото си, не можете да контролирате сигурно пневма- тичния инструмент. Не претоварвайте пневматичния инструмент. За всяка операция, която изпълнявате, ползвайте предвидения за целта пневматичен инструмент. С подходящ пневматичен инструмент и в посочения от производителя работен диапазон ще работите по-си- гурно и по-качествено. Не използвайте пневматичен инструмент, чиито пу- сков прекъсвач е повреден. Пневматичен инстру- мент, който не може да бъде включен или изключен по предвидения от производителя начин, е опасен. Преди да извършвате настройки по пневматичния инструмент, да заменяте приспособления или кога- то продължително време няма да го използвате, прекъсвайте подаването на сгъстен въздух. Тази мярка предотвратява включ ването на пневматичния инструмент по невнимание. Съхранявайте пневматични инструменти на места, недостъпни за деца. Не допускайте пневматичният инструмент да бъде ползван от лица, които нямат оп- ит или не са прочели тези указания за безопасност. Когато бъдат ползвани от неопитни потребители, пнев- матичните инструменти са опасни. Отнасяйте се грижливо към пневматичния инстру- мент. Проверявайте дали подвижните модули функ- ционират нормално и не се заклинват, дали няма по- вредени или счупени елементи, вследствие на което пневматичният инструмент да не функционира, как- то е предвидено. Преди да ползвате пневматичния инструмент организирайте ремонтирането на по- вредени модули. Много от трудовите злополуки се дължат на лошо поддържани пневматични инструмен-

Поддържайте режещите инструменти добре заточе- ни и чисти. Добре поддържаните режещи инструменти с остри режещи ръбове се заклинват по-рядко и позво- ляват по-леко водене на машината. Използвайте пневматичния инструмент, допълни- телните приспособления, работните инструменти и т. н. съгласно тези указания. При това спазвайте ра- ботните условия и посочените стъпки за изпълнение на операциите. Така отделянето на прах, вибрациите и шума се ограничават, доколкото е възможно. Пневматичният инструмент трябва да бъде монти- ран, обслужван и ползван само от квалифициран и съответно обучен персонал. Не се допуска изменянето на пневматичния инстру- мент. Измененията по пневматичния инструмент

да влошат безопасността му и да увеличат рисковете за

Допускайте Вашият пневматичен инструмент да бъ- де ремонтиран само от квалифицирани техници и са- мо с оригинални резервни части. С това се гарантира, че сигурността на пневматичния инструмент ще бъде

Указания за безопасна работа с пневматични перфоратори Данните на табелката на уреда трябва да могат да се четат. При необходимост се снабдете с резервна табел- ка от производителя. При счупване на обработвания детайл, на елемент на допълнително приспособление или на самия пневматичен инструмент могат да отхвръкнат части, ускорени до висока скорост. По време на работа с пневматичния инструмент, както и при извършване на ремонт или техническо обслужване или смяна на допълнителни приспосо- бления трябва винаги да се носи устойчива на удари защита на очите. Степента на необходимата защита трябва да бъде оценявана във всеки отделен слу-

Когато изпълнявате дейности в таванна позиция, ра- ботете с предпазна каска. Така избягвате евентуални наранявания. Използвайте пневматичния инструмент само когато секачът е осигурен срещу изпадане. В противен слу- OBJ_BUCH-2092-002.book Page 150 Thursday, February 23, 2017 11:46 AMБългарски | 151 Bosch Power Tools 1 609 92A 33X | (23.2.17) чай съществува опасност работният инструмент да бъ- де изхвърлен с голяма скорост. Износени, огънати или счупени елементи на гнездо- то трябва да бъдат заменяни. Така избягвате опасност от нараняване. Преди да включите пневматичния инструмент го до- прете здраво до обработваната повърхност. Работещите с пневматичния инструмент и персона- лът по поддръжката му трябва да са физически го- дни да се справят с размерите, масата и мощността на пневматичния инструмент. Бъдете подготвени за неочаквано отскачане на пневматичния инструмент, възникващо вследствие на реактивни сили при обработването на детайла или счупване на работния инструмент. Дръжте пнев- матичния инструмент здраво, а тялото и ръцете си – в позиция, при която да можете да противодейства- те на отскачането на пневматичния инструмент. Те- зи предпазни мерки могат да предотвратят наранява-

Внимание! При продължителни използване на пнев- матичния инструмент работните инструменти могат да се нагорещят. Използвайте предпазни ръкавици. При прекъсване на подаването на сгъстен въздух или при понижаване на налягането изключвайте пневматичния инструмент. Проверете налягането и започнете отново работа при достигане на оптимални

При използване на пневматичния инструмент рабо- тещият с него може да има неприятно усещане на ръцете, раменете в зоната на врата или в други части

При работа с този пневматичен инструмент заемай- те удобна позиция, внимавайте да сте в стабилно по- ложение на тялото и избягвайте неудобните пози- ции или такива, при които поддържате равновесие с усилие. При извършване на продължителни дейнос- ти работещият с пневматичния инструмент трябва периодично да променя положението на тялото си, което помага за намаляване на неприятните усеща- ния и умората. Ако работещият с пневматичния инструмент усеща симптоми като неразположение, тежест, сърцебие- не, болка, сърбежи, заглъхване на ушите, парене или скованост, тези признаци не трябва да бъдат иг- норирани. Работникът трябва да информира работо- дателя си и да се консултира с квалифицирано меди- цинско лице. Никога не използвайте секача като ръчен инстру- мент. Секачите са термообработени и могат да се счу-

Използвайте само добре заточени секачи. При рабо- та със затъпени секачи може да възникнат силни вибра- ции и счупвания вследствие у мора на метала. Никога не охлаждайте студени инструменти и при- надлежности във вода. Това може да предизвика ок- рехкостяването им и преждевременни дефекти. Не използвайте секача като лост. В противен случай той може да се счупи. Използвайте подходящи уреди, за да проверите за наличието на скрити под повърхността електро- и/или тръбопроводи, или се обърнете за информа- ция към съответните местни снабдителни служби. Влизането на работния инструмент в съприкосновение с електропроводи може да предизвика пожар или то- ков удар. Увреждането на газопровод може да предиз- вика експлозия. Увреждането на водопровод предиз- виква значителни материални щети. Избягвайте допиране на електрически проводници под напрежение. Пневматичният инструмент не е изо- лиран и съприкосновението му с проводник под напре- жение може да предизвика токов удар. Отделящият се при шмиргелене, рязане, шлифоване, пробиване и др.п. дейности прах може да бъде канцерогенен, да ув- режда плода на бременни жени или да предизвиква из- менения на наследствената информация. Някои от съ- държащите се в този прах вещества са: – олово в оловосъдър жащи бои и лакове; – кристален силициев двуокис в тухли и керемиди, ци- мент и други зидарски материали; –арсен и хромат в химично обработена дървесина. Рискът от заболяване зависи от това, колко често сте изложени на влиянието на тези вещества. За да ограничи- те опасността, трябва да работите само в добре проветря- вани помещения и със съответните лични предпазни сред- ства (напр. със специално конструирани дихателни апара- ти, които филтрират и най-малките частички прах). При обработване на детайли може в допълнение да има силно натоварване на слуховия апарат от гене- рирания шум, което може да бъде намалено чрез вземането на подходящи предпазни мерки, напр. използването на шумопоглъщащи материали въз- никване на камбанен ефект при обработването на

По време на работа се старайте да се отделя въз- можно най-малко прах, напр. като овлажнявате мяс- тото, на което къртите. Ако пневматичният инструмент е съоръжен със шу- мозаглушител, по време на работа той трябва да е наличен, да бъде в изрядно състояние и да функцио- нира правилно. Генерираните вибрации могат да причинят увреж- дане на нервите и смущения в циркулацията на кръв

Работете с плътни ръкавици. Ръкохватките на пневма- тични инструменти се охлаждат вследствие на потока сгъстен въздух. Топлите ръце понасят по-леко натовар- ванията от вибрации. Широките ръкавици могат да бъ- дат захванати и увлечени от въртящи се звена. Ако усетите, че кожата на ръцете Ви стане нечувст- вителна, усещате сърбежи или болка или се оцвети в бяло, преустановете работата с пневматичния ин- струмент, уведомете работодателя си и се консулти- райте с лекар. OBJ_BUCH-2092-002.book Page 151 Thursday, February 23, 2017 11:46 AM152 | Български 1 609 92A 33X | (23.2.17) Bosch Power Tools По време на работа не дръжте работния инструмент. Дръжте пневматичния инструмент сигурно, но не прекалено здраво, като противодействате на въз- никващите реакционни сили. Вибрациите могат да се засилят, ако държите пневматичния инструмент твърде

Ако се използват универсални съединители (палцо- ви съединители), трябва да се поставят застопоря- ващи щифтове. Използвайте осигуряващи връзки Whipcheck за защита в случай на отказ на съедине- нието на маркуча за сгъстен въздух към пневматич- ния инструмент или на връзки между маркучи. Никога не пренасяйте пневматичния инструмент, като го държите за маркуча. Ако работният инструмент се заклини, изключвайте пневматичния инструмент незабавно. Бъдете под- готвени за големи реакционни моменти, които пре- дизвикват откат. Работният инструмент блокира, кога-

– пневматичният инструмент бъде претоварен, – се заклини в обработвания детайл или – острието му премине през обработвания детайл. Използвайте помощни приспособления за поемане на реакционните моменти, напр. подходящи подпо- ри. Ако това не е възможно, използвайте спомага- телна ръкохватка. Никога не поставяйте ръцете си в близост до въртя- щи се работни инструменти. Можете да се нараните. Не оставяйте свредлото да вибрира по детайла. Това предизвиква значително увеличаване на вибрациите на машината.

Символите по-долу могат да бъдат от значение при използ- ване на Вашия пневматичен инструмент. Моля, запомнете символите и тяхното значение. Правилното интерпретира- не на символите ще Ви помогне да използвате Вашия пневматичен инструмент по-добре и по-сигурно. Описание на продукта и възмож-

Прочетете внимателно всички указания. Неспазването на приведените по-долу ука- зания може да доведе до токов удар, пожар и/или тежки травми. Моля, отворете разгръщащата се корица с изображението на пневматичния инструмент и я оставете така, докато че- тете ръководството за експлоатация. Предназначение на инструмента Пневматичният инструмент е предназначен за ударно пробиване в бетон, зидария и каменни материали, както и за леко къртене. Той също така е подходящ за безударно пробиване в дървесни материали, метали, керамични ма- териали и пластмаси. Символ Значение Преди монтиране, работа с, ре- монт, техническо обслужване и замяна на приспособления и мо- дули, както и преди работа в бли- зост до пневматичния инстру- мент прочетете всички указания. Ако не спазвате указанията за безо- пасност по-долу последствията мо- гат да бъдат тежки травми. Работете с шумозаглушители. Въздействието на шум може да пре- дизвика загуба на слух. Работете с предпазни очила. W Ват Мощност Nm Нютон-метър Единица за енергия (въртящ момент)

Маса, тегло mm Милиметър Дължина min

Скорост на въртене на празен ход bar psi bar Паунда на квадратен инч Въздушно налягане l/s cfm Литра за секунда кубични фута/минута Разход на въздух dB Децибели Безразмерна еди- ница за относителна сила на звука

NPT Whitworth-резба National pipe thread Присъединителна

Символ Значение OBJ_BUCH-2092-002.book Page 152 Thursday, February 23, 2017 11:46 AMБългарски | 153 Bosch Power Tools 1 609 92A 33X | (23.2.17) Перфораторът е подходящ за ползване в помещения с по- вишена влажност, както и за работа на открито. Изобразени елементи Номерирането на елементите се отнася до изображението на пневматичния инструмент на страницата с фигурите. 1 Гнездо 2 Противопрахова капачка 3 Застопоряваща втулка 4 Винт с крилчата глава за позициониране на спомагателната ръкохватка 5 Превключвател «Удари/Спиране на въртенето» 6 Пусков прекъсвач 7 Присъединителен щуцер на отвора за входящия

8 Отвор за изходящия въздух с шумозаглушител 9 Нипел за маркуча 10 Спомагателна ръкохватка 11 Дълбочинен ограничител 12 Скоба за маркуча 13 Маркуч за подаване на сгъстен въздух 14 Осигурителен винт за патронник със зъбен венец* 15 Патронник със зъбен венец* 16 Опашка SDS-plus за патронника* *Изобразените на фигурите и описаните допълнителни приспо- собления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособле- ния можете да намерите съответно в каталога ни за допълни- телни приспособления. Технически данни Информация за излъчван шум и вибрации Стойностите за генерирания шум са определени съгласно EN ISO 15744. Равнището А на генерирания от пневматичния инструмент шум обикновено е: равнище на звуковото налягане 89 dB(A); равнище на мощността на звука 100 dB(A). Нео- пределеност K=3 dB. Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съгласно EN 28927: Ударно пробиване в бетон: a

Декларация за съответствие С пълна отговорност ние декларираме, че описаният в раздела «Технически данни» продукт съответства на след- ните стандарти или нормативни документи: EN ISO 11148 съгласно изискванията на Директива 2006/42/EО. Техническа документация (2006/42/ЕО) при: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017

Спомагателна ръкохватка (вижте фиг. А) Поради съображения за сигурност пневматичният инстру- мент трябва да се ползва само с монтирана спомагателна ръкохватка 10. Можете да поставяте спомагателната ръкохватка 10 прак- тически в произволна позиция, за да си осигурите удобна и безопасна позиция на работа. – Завъртете винта с крилчата глава за настройване на спомагателната ръкохватка 4 обратно на часовникова- та стрелка и поставете ръкохватката 10 в желаната от Вас позиция. След това затегнете отново винта с крил- чата глава 4, като го завъртите по посока на часовнико- вата стрелка. Отвеждане на отработилия въздух Можете да отведете отработилия въздух извън зоната на работа с маркуч, който да включите в отвора за изходящия въздух, и така същевременно да постигнете частично заг- лушаване на шума. Освен това подобрявате условията на работното място, тъй като то не се замърсява от съдържащ машинно масло въздух и не се увличат прах и стружки. Пневматичен перфоратор Каталожен номер 0 607 557 501 макс. скорост на въртене под натоварване min

Полезна мощност W 740 Макс. диаметър на отвор:

–в дървесни материали

72,5 Присъединителна резба за нипела за маркуч G1/4" Светъл отвор mm 13 Консумация на въздух на

31,8 Маса съгласно EPTA-Procedure 01:2014

lbs 3,0 6,6 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-2092-002.book Page 153 Thursday, February 23, 2017 11:46 AM154 | Български 1 609 92A 33X | (23.2.17) Bosch Power Tools –Развийте шумозаглушителя от отвора за изходящ въз- дух 8 и го заменете с нипела за маркуч 9. – Освободете скобата на маркуча 12 за изходящ въздух и захванете маркуча за изходящ въздух към нипела 9, ка- то затегнете здраво скобата на маркуча. Включване към системата за сгъстен въздух (вижте фиг. В) Следете налягането да не пада под 5 bar (72,5 psi), тъй като пневматичният инструмент е проектиран за това работно налягане. За постигането на максимална производителност е необ- ходимо спазването на посочените в таблица «Технически данни» стойности за светъл отвор на маркуча, както и на присъединителната резба. За запазването на пълната мощност използвайте маркучи с максимална обща дължи- на 4 m. За да бъде предпазен пневматичният инструмент от ув- реждане, ръжда и замърсяване, подаваният сгъстен въз- дух не трябва да съдържа твърди частици и влажност. Упътване: Необходимо е използването на комбиниран предпазител (обезвлажнител, омаслител, предпазен и/или редуцир-вентил). Той осигурява оптимални условия за безаварийна работа на пневматичните инструменти. Спазвайте указанията в ръководството за експлоатация на комбинирания предпазител. Цялата използвана арматура, съединителни звена и мар- кучи трябва да съответстват на номиналните налягане и дебит на сгъстения въздух. Избягвайте стеснявания на въздухоподаващите маркучи, напр. в резултат на прегъване, притискане или силно обтя-

При съмнение проверявайте с манометър налягането на входа на пневматичния инструмент по време на работа. Включване на системата за сгъстен въздух към пнев- матичния инструмент – Навийте нипела 9 в щуцера на отвора за входящия въз- дух 7. За да избегнете увреждания на вътрешните детайли на вентила на пневматичния инструмент, при навиване и развиване на нипела 9 към подаващия се щуцер на от- вора за входящия въздух 7 трябва да задържате контра с гаечен ключ (размер на кл юча 22 mm). – Освободете скобата 12 и вкарайте и застопорете мар- куча за подаване на сгъстен въздух 13 на нипела 9, като затегнете здраво скобата. Упътване: Винаги захващайте маркуча за подаване на сгъстен въздух първо към пневматичния инструмент, а след това към комбинирания предпазител. Избор на патронника и работните инструменти За ударно пробиване и къртене (къртене само с пристав- ката MV 200) се нуждаете от инструменти с опашка SDS- plus, които се поставят в патронника SDS-plus. За безударно пробиване в дървесни материали, метали, керамични материали и пластмаси, както и при завива- не/развиване се използват инструменти, чиято опашка не е SDS-plus (напр. свредла с цилиндрична опашка). За тези инструменти се нуждаете от патронник за бързо захваща- не, респ. патронник със зъбен венец. Смяна на патронника със зъбен венец За да можете да работите с инструменти без опашка SDS- plus (напр. свредла с цилиндрична опашка), трябва да монтирате подходящ патронник (патронник със зъбен ве- нец, респ. патронник за бързо захващане, не са включени в окомплектовката). Монтиране на патронника със зъбен венец (вижте фиг. C) – Навийте опашката SDS-plus 16 в патронник със зъбен венец 15. Застопорете патронника със зъбен венец 15 с винта 14. Внимавайте, осигурителният винт е с ля-

Монтиране на патронник със зъбен венец (вижте фиг. D) –Почистете края на опашката и го смажете леко. – Вкарайте патронника със зъбен венец с поставена опашка със завъртане в гнездото, докато се захване ав-

–Уверете се, че патронникът със зъбен венец е захванат здраво, като го издърпате. Демонтиране на патронник със зъбен венец –Преместете застопоряващата втулка 3 назад и извадете патронника със зъбен венец 15. Смяна на работния инструмент Противопраховата капачка 2 ограничава силно прониква- нето на отделящия се при къртене прах в патронника. При поставяне на работния инструмент внимавайте да не по- вредите противопраховата капачка 2. Повредена противопрахова капачка трябва да се за- мени веднага. Препоръчва се това да бъде извърше- но в оторизиран сервиз за електроинструменти. Поставяне на работен инструмент с опашка SDS-plus (вижте фиг. Е) С патронник SDS-plus можете да заменяте работния ин- струмент лесно и удобно без използване на спомагателни инструменти. –Почистете опашката на работния инструмент и я смаже-

– Вкарайте работния инструмент в патронника със завър- тане, докато бъде захванат автоматично. –Уверете се чрез издърпване, че е захванат здраво. Съгласно принципа си на действие работният инструмент с опашка SDS-plus е свободен. Поради това при въртене на празен ход възниква радиално отклонение. То обаче не се отразява на точността на пробивания отвор, тъй като при пробиване свредлото се самоцентрова. Изваждане на работен инструмент с опашка SDS-plus (вижте фигура F) – Дръпнете застопоряващата втулка 3 назад и извадете работния инструмент. OBJ_BUCH-2092-002.book Page 154 Thursday, February 23, 2017 11:46 AMБългарски | 155 Bosch Power Tools 1 609 92A 33X | (23.2.17) Поставяне на работни инструменти без опашка SDS- plus Упътване: Не използвайте инструменти без опашка SDS- plus за ударно пробиване или къртене! При ударно проби- ване и къртене инструменти без опашка SDS-plus и па- тронникът се повреждат. – Поставете патронник със зъбен венец 15 (вижте «Смя- на на патронника със зъбен венец», страница 154). – Чрез завъртане наляво отворете патронника със зъбен венец 15, толкова, че работният инструмент да може да бъде поставен. – Вкарайте ключа на патронника в предназначените за целта отвори на патронника със зъбен венец 15 и затег- нете инструмента равномерно, като използвате и трите

Изваждане на работни инструменти без опашка SDS- plus – Завъртете втулката на патронника със зъбен венец 15 обратно на часовниковата стрелка с помощта на спе- циализирания ключ, докато работният инструмент мо- же да бъде изваден.

Пневматичният инструмент работи оптимално при работ- но налягане 5 bar (72,5 psi), измерено на входа на инстру- мента по време на работа. Избор на режима на работа С превключвателя 5 можете да изберете режима на рабо- та на пневматичния инструмент. Упътване: Сменяйте режима на работа само когато пнев- матичният инструмент е в покой! В противен случай пнев- матичният инструмент може да бъде повреден. – Завъртете превключвателя «Удари/Спиране на върте- нето» 5 до желаната позиция. Включване и изключване С оглед пестене на енергия включвайте пневматичния ин- струмент само когато го ползвате. – За включване на пневматичния инстру мент натиснете пусковия прекъсвач 6 и по време на работа го задър- жайте натиснат. – За изключване на пневматичния инструмент отпусне- те пусковия прекъсвач 6. Указания за работа Внезапно възникващи натоварвания предизвикват рязко падане на оборотите или спиране на въртенето, но не вре- дят на двигателя. Настройване на дълбочинния ограничител (вижте фигура G) С помощта на дълбочинния ограничител 11 пред- варително може да бъде установена дълбочината на про- биване X. – Развийте винта с крилчата глава 4 на спомагателната ръкохватка 10. – Издърпайте дълбочинния ограничител толкова, че раз- стоянието по направление на оста между върха на свредлото и на дълбочинния ограничител да е равно на желаната дълбочина на пробивания отвор X. – Затегнете отново винта с крилчата глава. Поддържане и сервиз Поддържане и почистване Допускайте техническото обслужване и ремонтът да бъдат извършвани само от квалифицирани техни- ци. С това се гарантира, че сигурността на пневматич- ният инструмент ще бъде запазена. Тази дейност може да бъде изпълнена бързо и качествено в оторизиран сервиз за инструменти на Бош. Текущо почистване – Редовно почиствайте ситото на въздухоподавателния отвор на пневматичния инструмент. За целта развийте нипела 9 и почистете ситото от прах и замърсявания. След това навийте отново и затегнете добре нипела за

– Съдържащите се в сгъстения въздух вода и твърди частички предизвикват корозия и водят до увеличено износване на ламели, вентили и т. н. За да предотврати- те това, трябва да капнете няколко капки двигателно масло през въздухоподавателния отвор 7. Включете пневматичния инструмент отново към системата за сгъстен въздух (вижте «Включ ване към системата за сгъстен въздух», страница 154) и го оставете да работи 5–10s, като попивате излизащото масло с кърпа. Ко- гато пневматичният инструмент няма да бъде из- ползван продължително време, трябва винаги да из- пълнявате тази процедура. Периодично почистване – След първите 150 работни часа почистете редуктора с мек разтворител. Спазвайте указанията на производи- теля на разтворителя относно начина му на използване и изхвърляне. След това смажете редуктора със специ- алната смазка на Бош за редуктори. След това пов- таряйте тази процедура на всеки 300 работни часа. Специална смазка за редуктори (225 ml) Каталожен номер 3 605 430 009 Позиция за безударно пробива- не в дървесни материали, мета- ли, керамични материали и пластмаси, както и за завиване/развиване Позиция за къртене

OBJ_BUCH-2092-002.book Page 155 Thursday, February 23, 2017 11:46 AM156 | Македонски 1 609 92A 33X | (23.2.17) Bosch Power Tools – Ламелите на турбината на двигателя трябва редовно да бъдат проверявани от квалифициран техник за износ- ване и при необходимост да бъдат заменяни. Смазване на пневматичните инструменти, които не са от серията CLEAN При всички пневматични инструменти на Бош, които не са от серията CLEAN (специален вид турбинен двигател, кой- то работи със сгъстен въздух без машинно масло), трябва постоянно към преминаващия през тях сгъстен въздух да добавяте разпрашено машинно масло. Необходимият за това омаслител на сгъстения въздух се намира на включе- ния пред пневматичния инструмент комбиниран предпа- зител (по-подробна информация можете да получите от производителя на компресора). За директно смазване на пневматичния инстру мент или за добавяне към сгъстения въздух през комбинирания пред- пазител трябва да използвате моторно масло SAE 10 или SAE 20. Допълнителни приспособления Можете да получите подробна информация за пълната га- ма висококачествени консумативи и допълнителни прис- пособления в интернет на адрес www.bosch-pt.com или при Вашия специализиран търговец. Сервиз и технически съвети Винаги, когато се обръщате към представителите на Бош с въпроси, моля непременно посочвайте 10-цифрения ка- таложен номер, изписан на табелката на пневматичния ин-

Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервизен отдел. Монтажни чертежи и информация за резервни час- ти можете да намерите също на адрес: www.bosch-pt.com Екипът на Бош за технически съвети и приложения ще от- говори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях. Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: (02) 9601061 Тел.: (02) 9601079 Факс: (02) 9625302 www.bosch.bg

С оглед опазване на околната среда пневматичният ин- струмент, допълнителните приспособления и опаковките трябва да се предават за рециклиране. Изхвърляйте смазочни и почистващи препарати по начин, който не замърсява околната среда. Спазвай- те законовите разпоредби. Изхвърляйте ламелите на турбината на двигателя съгласно валидните разпоредби! Ламелите съдържат тефлон. Не ги нагрявайте над 400 °C, тъй като над тази температура могат да се отделят отровни пари. Когато Вашият пневматичен инструмент не може да се из- ползва повече, моля, предайте го за рециклиране или го върнете в специализираната търговска мрежа, напр. в оторизиран сервиз за инструменти на Бош. Правата за изменения запазени.

фунта сила на квадратен
