| Tipo di prodotto | Martello pneumatico (perforatore scalpellatore) |
| Marca | Bosch |
| Modello | DBH 740 R |
| Alimentazione | Aria compressa (pneumatica) |
| Pressione di servizio raccomandata | 6,3 bar (valore tipico) |
| Consumo d'aria | Circa 10 l/s (stima) |
| Peso | Circa 6 kg |
| Porta-utensile | SDS-plus |
| Funzioni principali | Foratura a percussione, foratura senza percussione, scalpellatura |
| Regolazione della modalità di funzionamento | Arresto di rotazione/percussione (3 posizioni) |
| Impugnatura supplementare | Regolabile in posizione (vite a farfalla) |
| Arresto di profondità | Sì, regolabile |
| Cappuccio antipolvere | Sì |
| Sicurezza | Indossare protezione per l'udito, per gli occhi, maschera antipolvere, guanti, abbigliamento aderente |
| Manutenzione regolare | Pulizia del filtro all'ingresso dell'aria, lubrificazione con olio motore SAE 10/20 |
| Manutenzione periodica | Lubrificazione dell'ingranaggio ogni 300 h con grasso speciale Bosch (rif. 3605430009) |
| Servizio post-vendita | Bosch Francia: 0811 360 122, Belgio: +32 2 588 05 89, Svizzera: +41 44 847 15 12 |
| Parti di ricambio | Utilizzare esclusivamente parti originali Bosch |
| Riparabilità | Riparazione solo da personale qualificato (officina Bosch autorizzata) |
| Smaltimento | Riciclaggio tramite centro di riciclaggio o officina Bosch autorizzata |
Domande frequenti - DBH 740 R BOSCH
Domande degli utenti su DBH 740 R BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Martello in formato PDF gratuitamente! Trova il tuo manuale DBH 740 R - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DBH 740 R del marchio BOSCH.

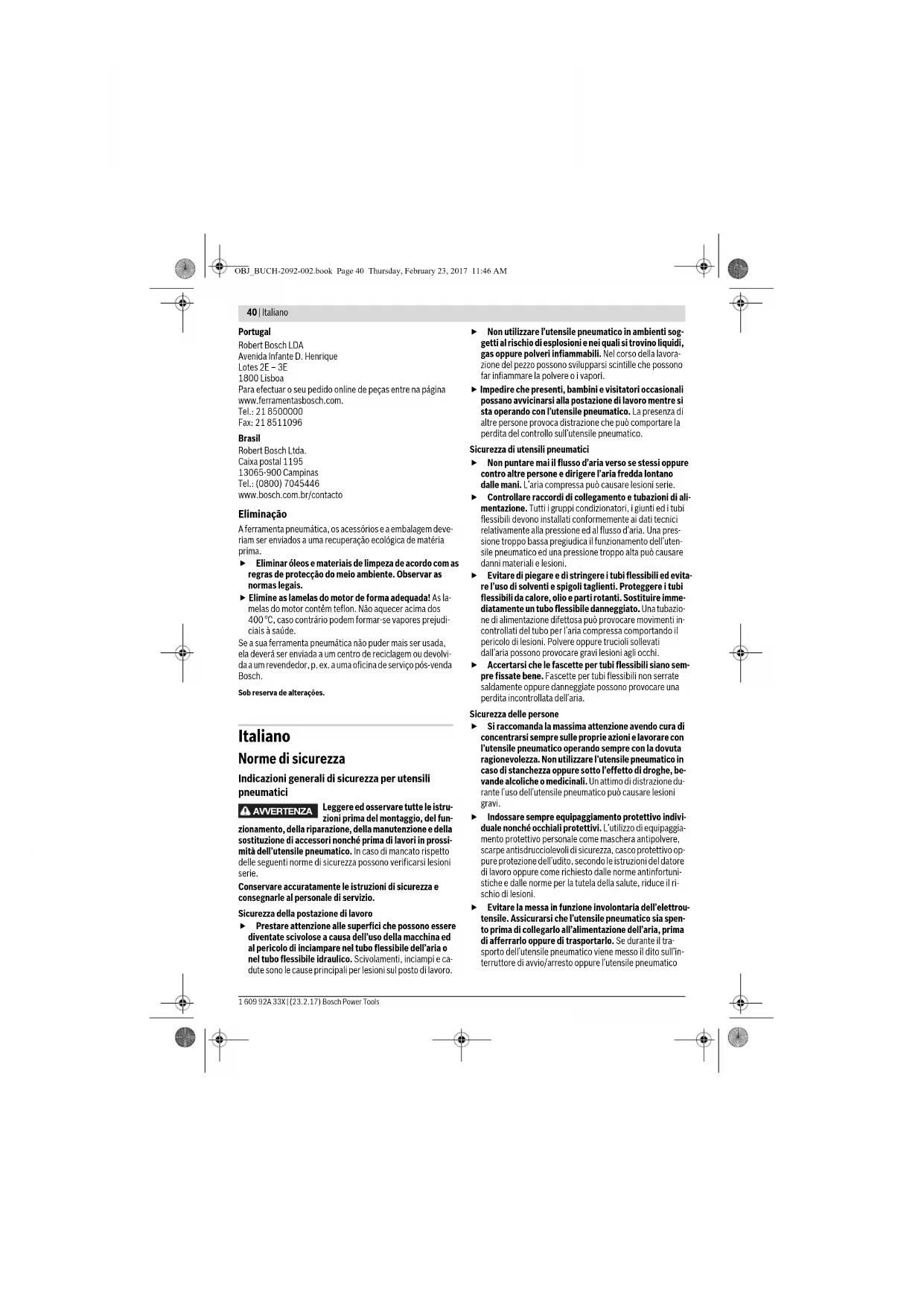

MANUALE UTENTE DBH 740 R BOSCH
acceso viene collegato all'alimentazione dell'aria possono verificarsi incidenti.
▷ Togliere utensili di regolazione prima di accendere l'utensile pneumatico. Un qualunque attrezzo di regolazione che si trovi in una parte rotante dell'utensile pneumatico può provocare seri incidenti. Mai sopravvalutare le proprie possibilità di reazione. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni momento. Una posizione di lavoro sicura ed un'adeguata posizione del corpo permettono di poter controllare meglio l'utensile pneumatico in caso di situazioni inaspettate. - Indossare vestiti adatti. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontano da parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi in parti in movimento. ⊣ In caso fosse previsto il montaggio di dispositivi di aspirazione e di raccolta della polvere, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di tali dispositivi contribuisce a ridurre lo svilupparsi di situazioni pericolose provocate dalla presenza di polvere. Non respirare mai direttamente l'aria di scarico. Evitare che l'aria di scarico possa arrivare negli occhi. L'aria di scarico dell'utensile pneumatico può contenere acqua, olio, particelle di metallo ed impurità provenienti dal compressore. Questo provoca seri pericoli per la salute.
Maneggio accurato ed impiego di utensili pneumatici
Per bloccare e supportare il pezzo in lavorazione utilizzare dispositivi di serraggio oppure una morsa a vite. Tenendo il pezzo in lavorazione con la mano oppure cercando di tenerlo fermo con il corpo, non è più possibile operare in modo sicuro con l'utensile pneumatico. Non sottoporre l'utensile pneumatico a sovraccarico. Per effettuare i propri lavori, utilizzare esclusivamente l'utensile pneumatico espressamente previsto per il caso. Con l'utensile pneumatico adatto si lavora meglio ed in modo più sicuro nell'ambito della potenza di prestazione indicata. Non utilizzare alcun utensile pneumatico il cui interruttore di avvio/arresto sia difettoso. Un utensile pneumatico che non può più essere acceso o spento è pericoloso e deve essere riparato. Interrompere sempre l'alimentazione di aria prima di effettuare operazioni di regolazione sull'apparecchio, prima di sostituire accessori oppure nel caso in cui lo stesso non venga utilizzato per lungo tempo. Questa misura preventiva impedisce l'avvio accidentale dell'utensile pneumatico. - Quando gli utensili pneumatici non vengono utilizzati, conservarli al di fuori del raggio di accesso dei bambini. Non permettere di usare l'utensile pneumatico a persone che non siano abituate all'uso o che non abbiano le presenti istruzioni. Gli utensili pneumatici sono pericolosi se vengono utilizzati da persone non dotate di sufficiente esperienza.
Effettuare accuratamente la manutenzione dell'utensile pneumatico. Accertarsi che le parti mobili dell'utensile funzionino perfettamente, che non si inceppino e che non vi siano pezzi rotti o danneggiati a punto da pregiudicare il funzionamento dell'utensile pneumatico stesso. Far riparare le parti danneggiate prima dell'impiego dell'utensile pneumatico. Molti incidenti sono provocati dal fatto che gli utensili pneumatici non vengono sottoposti a sufficienti interventi di manutenzione. Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati si inceppano meno frequentemente e sono più facili da condurre. Utilizzare l'utensile pneumatico, gli accessori, gli utensili per applicazioni specifiche ecc. conformemente alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da effettuare. In questo modo vengono ridotti per quanto possibile la formazione di polvere, le vibrazioni e lo sviluppo di rumori. L'utensile pneumatico dovrebbe essere preparato, regolato o utilizzato esclusivamente da operatori qualificati ed espressamente istruiti. L'utensile pneumatico non deve essere modificato. Le modifiche proposte riducono l'efficacia delle misure di sicurezza ed aumentano i rischi per l'operatore.
Assistenza
- Far riparare l'utensile pneumatico solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'utensile pneumatico.

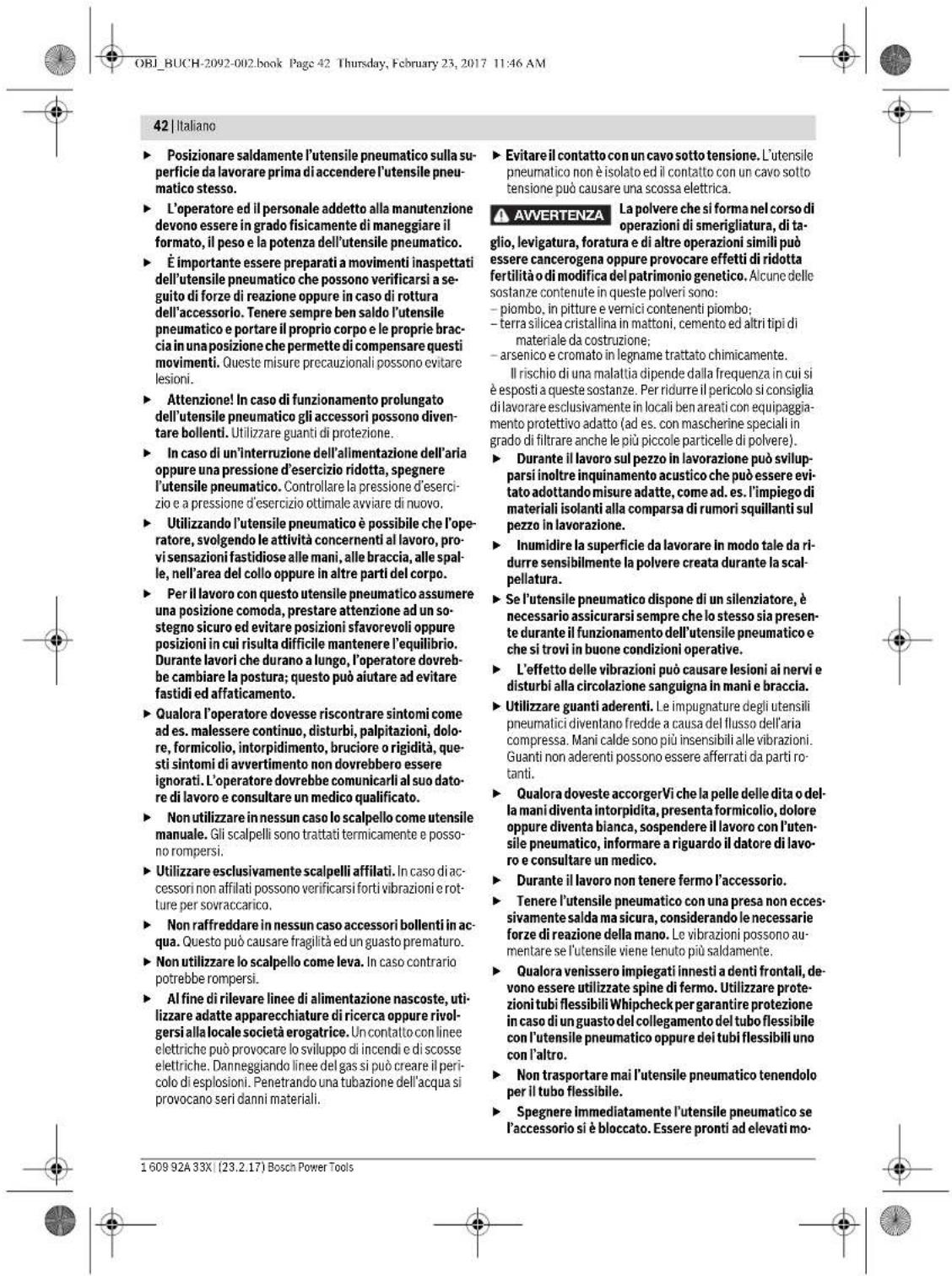

Indicazioni di sicurezza per martelli perforatori pneumatici
Controllare se la targhetta di identificazione è leggibile. Procurarsi eventualmente la targhetta per la sostituzione dal produttore. In caso di una rottura del pezzo in lavorazione o di una parte accessoria oppure persino dell'utensile pneumatico stesso, possono essere scagliati fuori pezzi a gran velocità. - Durante il funzionamento e in caso di interventi di riparazione o di manutenzione nonché durante la sostituzione di accessori sull'utensile pneumatico è necessario indossare sempre una protezione per gli occhi antiurto. Il grado della protezione necessaria dovrebbe essere valutato separatamente per ogni singolo caso. - Indossare un casco di protezione se vengono effettuati lavori sulla testa. In questo modo vengono evitate lesioni. Utilizzare l'utensile pneumatico solamente se lo scalpello è assicurato contro la caduta. In caso contrario l'accessorio potrebbe essere espulso dallo scalpellatore. Parti usurate, deformate oppure rotte del mandrino portautensile devono essere sostituite. In questo modo vengono evitate lesioni.



menti direzione che causano un contraccolpo. L'accessorio si blocca se:
- l'utensile pneumatico viene sovraccaricato,
- lo stesso rimane bloccato nel pezzo in lavorazione oppure
- lo stesso attraversa completamente il materiale in lavorazione.
Utilizzare mezzi ausiliari per l'assorbimento dei momenti di reazione, come ad es. un dispositivo di sostegno. Qualora non fosse possibile, utilizzare un'impugnatura supplementare. Non avvicinare mai la mano all'accessorio rotante. Ci si può ferire. Non far sobbalzare la punta sul pezzo in lavorazione. Questo può causare un aumento sensibile delle vibrazioni.
Simboli
I seguenti simboli sono molto importanti per l'utilizzo dell'utensile pneumatico in dotazione. È importante imprimersi bene nella memoria i simboli ed il rispettivo significato. Un'interpretazione corretta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro l'utensile pneumatico.

Leggere ed osservare tutte le istruzioni prima del montaggio, del funzionamento, della riparazione, della manutenzione e della sostituzione di accessori, nonché prima di lavori in prossimità dell'utensile pneumatico. In caso di mancato rispetto delle norme di sicurezza e delle istruzioni operative possono verificarsi lesioni serie.

- Portare cuffie di protezione. L'effetto del rumore può provocare la perdita dell'udito.

Indossare occhiali di protezione.
Simbolo Significato
| W | W | a | t | t | P |
| Nm Newton metro | Unità di energia (coppia) | ||||
| kg | Chilogrammo | Massa, peso | |||
| Ibs | Pounds (libbra) | ||||
| mm Millimetro Lunghezza | |||||
| min | Minuti | Periodo di tempo, durata | |||
| s | Secondi | ||||
| \( min^{-1} \) | Rotazioni o movimenti al minuto | Numero di giri a vuoto | |||
| Simbolo Significato | ||
| bar | bar | Pressione dell'aria |
| psi | pounds per square inch | |
| l/s | Litri al secondo | Consumo d'aria |
| cfm | cubic feet/minute | |
| dB Decibel | Unità di misura del volume acustico relativo | |
| QC Mandrino a cambio rapido | ||
| O | Simbolo per esagono cavo | Mandrino portautensile |
| ■ | Simbolo per attacco quadro maschio | |
| UNF | Filelettatura fine US (Unified National Fine Thread Series) | |
| G | Raccordo Whitworth | Raccordo |
| NPT | National pipe thread | |
Descrizione del prodotto e caratteristiche

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.
Alzare il lato apribile con l'illustrazione dell'utensile pneumatico e lasciare aperto quel lato durante la lettura delle istruzioni d'uso.
Uso conforme alle norme
L'utensile pneumatico è idoneo per forature a percussione in calcestruzzo, in mattoni ed in roccia ed è adatto anche per leggeri lavori di scalpellatura. È anche adatto per la foratura senza percussione nel legno, nel metallo, nella ceramica e nei materiali sintetici.
Il martello perforatore è adatto per l'impiego in ambienti umidi e per cantieri all'aperto.
Componenti illustrati
La numerazione dei componenti si riferisce all'illustrazione dell'utensile pneumatico riportata sulla pagina con la rappresentazione grafica.
1 Mandrino portautensile 2 Protezione antipolvere 3 Mandrino di serraggio 4 Vite ad alette per la regolazione dell'impugnatura supplementare
5 Interruttore arresto rotazione/percussione 6 Interruttore di avvio/arresto 7 Raccordo alla bocca di entrata dell'aria 8 Uscita aria con silenziatore 9 Raccordo per tubo 10 Impugnatura supplementare








11 Guida di profondità 12 Fascetta per tubi flessibili 13 Tubo dell'aria di alimentazione 14 Vite di sicurezza per mandrino autoserrante 15 Mandrino a cremagliera 16 Gambo di alloggiamento SDS plus per mandrino portapunta
L'accessorio illustrato o descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.
Informazioni sulla rumorosità e sulla vibrazione
Valori di misurazione relativi al rumore rilevati conformemente alla norma EN ISO 15744.
Il livello di rumore stimato A dell'utensile pneumatico ammonta normalmente: Livello di pressione acustica 89 dB(A); livello di potenza sonora 100 dB(A); incertezza della misura K = 3 dB.
Usare la protezione acustica!
Valori totali delle oscillazioni h (somma di vettori in tre direzioni) misurati conformemente alla norma EN 28927:
Foratura a percussione nel calcestruzzo:
ah = 5 m/s2, K = 1,0 m/s2 Scalpello: ah = 6 m/s2, K = 1,1 m/s2 Foratura nel metallo: ah < 2.5 m/s2, K = 1.5 m/s2.
Dati tecnici
| Martello perforatore pneumatico | ||
| Codice prodotto 0 607 557 501 | ||
| Mass. numero di giri sotto carico | \( \mathbf{min}^{1} \) | 850 |
| Frequenza colpi | \( \mathbf{min}^{1} \) | 3900 |
| Potenza resa | W 740 | |
| Diametro di foratura max.: | ||
| - Calcestruzzo | mm | 20 |
| - Acciaio | mm | 13 |
| - Legname | mm | 30 |
| Mandrino portautensile SDS-plus | ||
| Max. pressione operativa | bar | 5 |
| sull'utensile | psi | 72,5 |
| Filetture di raccordo del raccordo per tubo flessibile | G1/A" | |
| Luce diametro interno del tubo | mm 13 | |
| Consumo d'aria nelfunzionamento a vuoto | l/s | 15 |
| cfm | 31,8 | |
| Peso in funzione della EPTA-Procedure 01:2014 | kg | 3,0 |
| lbs | 6,6 | |
Dichiarazione di conformità
Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative oppure ai relativi documenti: EN ISO 11148 in base alle prescrizioni della direttiva 2006/42/CE.
Fascicolo tecnico (2006/42/CE) presso:
Robert Bosch Power Tools GmbH, PT/ECS,
70538 Stuttgart, GERMANY
Henk Becker Helmut Heinzelmann
Per ragioni di sicurezza, l'utensile pneumatico deve essere utilizzato esclusivamente con l'impugnatura supplementare 10 montata.
L'impugnatura supplementare 10 può essere spostata liberamente e regolata in modo da permettere di assumere una posizione di lavoro di assoluta maneggevolezza.
Per la regolazione dell'impugnatura supplementare 4, girare la vite ad alette in senso antiorario e spostare l'impugnatura supplementare 10 sulla posizione richiesta. Una volta conclusa l'operazione, avvitare di nuovo forte la vite ad alette 4 in senso orario.
Canalizzazione dell'aria di scarico
Con una canalizzazione dell'aria di scarico è possibile deviare l'aria di scarico dal posto di lavoro tramite un tubo flessibile adatto, ottenendo contemporaneamente un'ottimale insonorizzazione. Inoltre vengono migliorate le condizioni operative in quanto il posto di lavoro non può più essere sporcato da aria contenente olio oppure polvere o trucioli non vengono più fatti vorticare.
- Svitare il silenziatore all'uscita dell'aria 8 e sostituirlo con un raccordo filettato per tubi flessibili 9.
- Allentare la fascetta per tubi flessibili 12 del tubo flessibile dell'aria di scarico e fissare il tubo flessibile dell'aria di scarico sopra al raccordo filettato per tubi flessibili 9, serrando saldamente la fascetta per tubi flessibili.
Collegamento all'alimentazione dell'aria (vedi figura B)
Accertarsi che la pressione dell'aria non sia inferiore a 5 bar (72,5 psi), poiché l'utensile pneumatico è progettato per tale pressione d'esercizio.
Per ottenere una potenza massima devono essere rispettati i valori per la luce (diametro interno) del tubo ed il raccordo come indicato nella tabella (Dati tecnici). Per il mantenimento dell'intera potenza, utilizzare esclusivamente tubi con una lunghezza massima di 4 m.
Per poter proteggere l'utensile pneumatico da eventuali danneggiamenti, sporcizia e formazione di ruggine, l'aria compressa alimentata deve essere completamente libera da corpi estranei e da umidità.






Nota bene: è necessario utilizzare un'unità di preparazione dell'aria. Questa garantisce un funzionamento corretto degli utensili ad aria compressa.
Si prega di attenersi alle istruzioni d'uso relative all'unità di preparazione dell'aria compressa.
Tutti gli strumenti, le tubazioni di collegamento ed i tubi devono essere adatti alla rispettiva pressione ed alla quantità di aria necessaria.
Evitare di danneggiare gli strumenti e i tubi di alimentazione, p. es. tramite schiacciamenti, piegature oppure strappi!
In caso di dubbio, controllare con un manometro la pressione all'entrata dell'aria quando l'utensile pneumatico è acceso.
Raccordo dell'alimentazione dell'aria all'utensile pneumatico
- Avvitare il raccordo per tubo 9 nel raccordo della bocca di entrata 7. Per evitare possibili danni alle valvole interne dell'utensile pneumatico, avvitando e svitando il raccordo per tubo 9 si dovrebbe bloccare il raccordo di collegamento sporgente della bocca di entrata dell'aria 7 con una chiave fissa (misura 22 mm).
- Allentare le fascette per tubi flessibili 12 del tubo dell'aria di alimentazione 13, e fissare il tubo dell'aria di alimentazione sopra il raccordo per tubo 9 stringendo forte la fascetta per tubi flessibili. Nota bene: collegare il tubo dell'aria di alimentazione sempre prima all'utensile pneumatico, e poi all'unità di preparazione dell'aria compressa.
Scelta del mandrino portapunta e degli utensili
Per eseguire lavori di foratura a martello e di scalpellatura (scalpellatura esclusivamente con accessorio MV 200) è necessario utilizzare gli attrezzi SDS-plus che vengono inseriti nel mandrino portapunta SDS-plus.
Per forature non battenti nel legname, nel metallo, nella ceramica e nei materiali sintetici nonché per l'avvitamento vengono utilizzati utensili non SDS-plus (p.es. punte con gambo cilindrico). Per questi utensili è necessario un mandrino autoserrante oppure un mandrino a cremagliera.
Sostituzione del mandrino a cremagliera
Per poter lavorare con utensili senza SDS-plus (p.es. punte con bussola cilindrica) si deve montare un mandrino portapunta apposito (mandrino a cremagliera oppure autoserrante, accessori opzionali).
Montaggio del mandrino a cremagliera (vedi figura C)
Avvitare il gambo di alloggiamento SDS-plus 16 in un mandrino a cremagliera 15. Assicurare il mandrino a cremagliera 15 tramite la vite di sicurezza 14. Tenere presente che la vite di sicurezza è dotata di una filettatura sinistrorsa.
Inserimento del mandrino a cremagliera (vedi figura D)
Pulire l'estremità del gambo di alloggiamento dell'accessorio ed applicarvi un leggero strato di grasso.
Inserire il mandrino a cremagliera con il gambo di alloggiamento ruotando nel mandrino portautensile fino a farlo bloccare autonomamente. Controllare il bloccaggio tirando il mandrino a cremagliera.
Estrazione del mandrino a cremagliera
- Spingere il mandrino di serraggio 3 all'indietro ed estrarre il mandrino a cremagliera 15.
Cambio degli utensili
La protezione antipolvere 2 ha la funzione di impedire in larga misura che la polvere provocata forando possa arrivare a penetrare nel mandrino portautensile durante la fase di funzionamento. Applicando l'accessorio, attenzione a non danneggiare la protezione antipolvere 2.
- Una protezione antipolvere danneggiata deve essere sostituita immediatamente. Si consiglia di affidare l'operazione ad un Centro di Assistenza Clienti.
Montaggio dell'utensile accessorio SDS-plus (vedi figura E)
Con il mandrino portapunta SDS-plus è possibile sostituire l'utensile accessorio in modo facile e senza l'impiego di ulteriori attrezzi.
Pulire il gambo dell'utensile accessorio ed applicarvi un leggero strato di grasso. Applicare l'accessorio nel mandrino portautensile ruotandolo fino a farlo bloccare autonomamente. Controllare il bloccaggio tirando l'accessorio. Il sistema dell'accessorio SDS-plus è un sistema mobile. In questo modo si ha una deviazione della rotazione nel corso del funzionamento a vuoto. Questo fatto non ha nessun effetto sulla precisione della foratura perché la centratura del foro avviene automaticamente nel corso della foratura.
Smontaggio dell'utensile accessorio SDS-plus
(vedi figura F)
- Spingere il mandrino di serraggio 3 all'indietro ed estrarre l'accessorio.
Inserimento di accessori SDS-plus
Nota bene: per eseguire forature battenti oppure lavori di scalpellatura non utilizzare mai utensili non SDS-plus! Utensili non dotati del sistema SDS-plus ed i mandrini portapunta vengono danneggiati nel corso di lavori di foratura a martello e di scalpellatura.
- Inserire un mandrino a cremagliera 15 (vedi «Sostituzione del mandrino a cremagliera», pagina 45).
- Aprire il mandrino a cremagliera 15 ruotandolo fino a quando diventerà possibile applicarvi l'utensile. Inserire l'accessorio.
- Inserire la chiave per mandrino nelle rispettive forature del mandrino a cremagliera 15 e stringere bene in modo uniforme l'accessorio.
Estrazione di accessori SDS-plus
- Utilizzando la chiave per mandrino, ruotare la boccola del mandrino a cremagliera 15 in senso antiorario fino a poter estrarre l'accessorio.





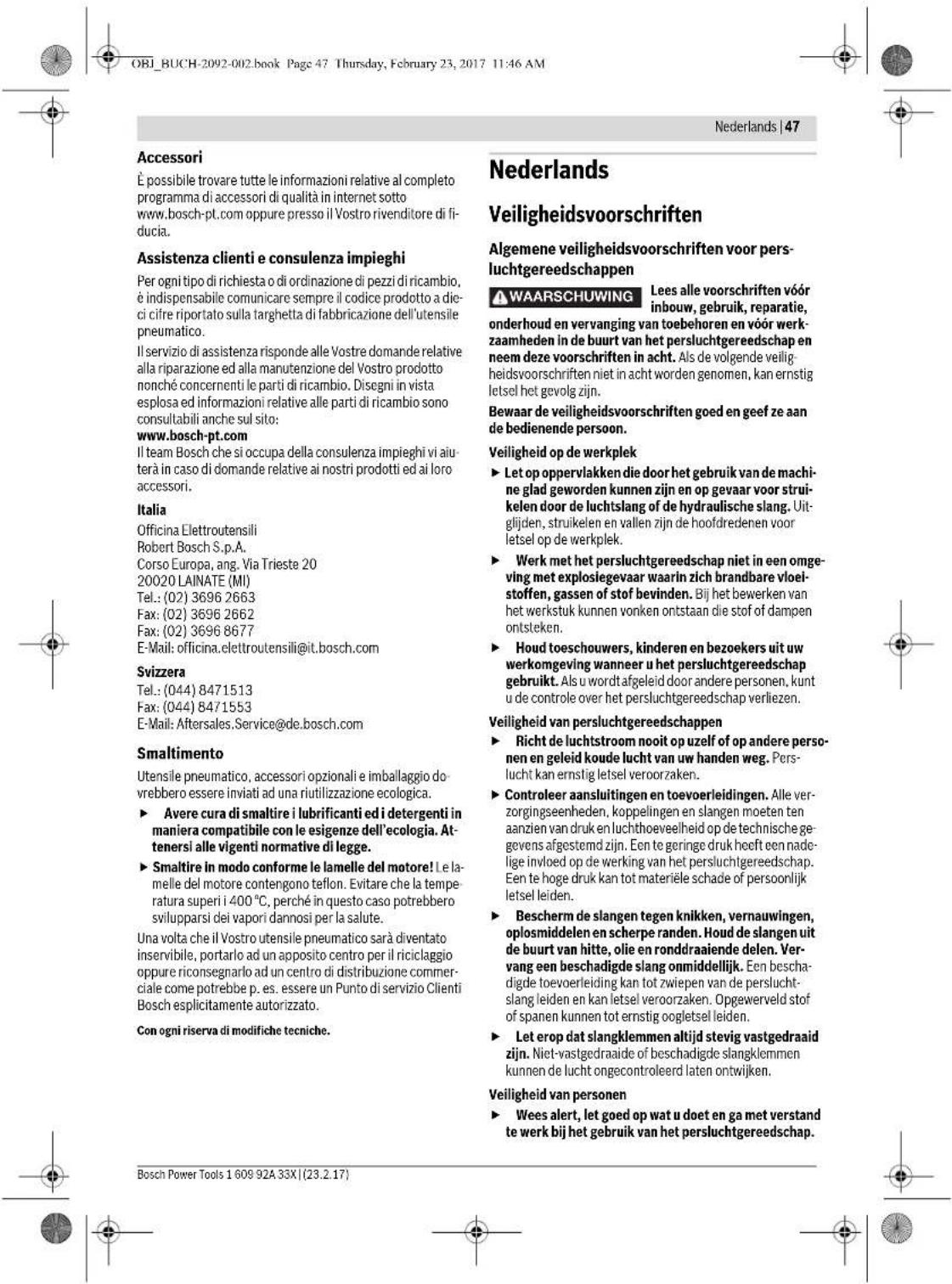

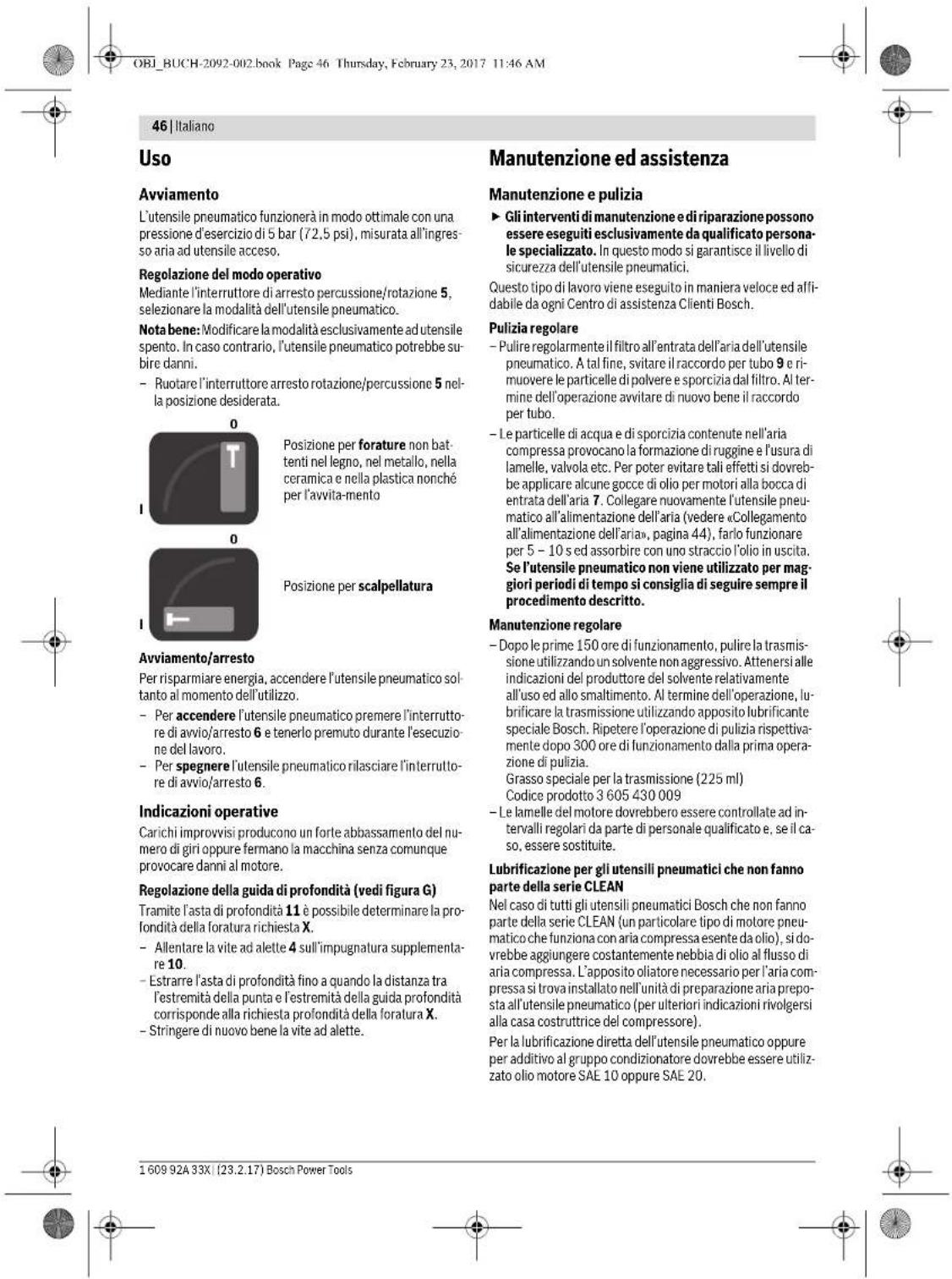

Bka3iBa: Tpe6a KopriCyBaTHcSbByNOMTexo6-CNYROYBAHnA DnCTCHyTO NOIPTp. TaKm By30n 3a6e3neUc63eOraHae FyHKuHOyBAHn NHECBMaTHHHX npndnB.
Iedkpyekteiae IcHrpyku 3 ecnnnyataa Bya 3a. texobcytoybaaHH.
BcA apatypa, cnoynuT py6n 1nlaHn noBHnHbTyH n po3paxoBAH naBnOBDn Tncki Heo6xHy KInkKtB noBri.
YHnKaTe 3BvKeHH NIIH, HApN, BHaCnIDOK npnDabIOBAHH, nepeHHaHH a6o po3rByBaHH. Ypaai cymbHIB nepeBIPrT NCK HA BXOJI NOIIRP rPi YBMKHYOMI NYEBMATHHOMY pNnAADI 3a DOONOMTO MAHOMETpa.
dau noi voi ong hay su noi giua voi ong voi dung cu nen khi bi sut ra.
Khong bao gio duoc nam voi ong de xach dung cu nen khi. Tat dung cu nen khi ngay khi dung cu um dung khoa chat. Hay san sang ung pho vo luc van phan ung cao co the gay ra su giat ngoc. Dung cu ung dung khoa chat khi:
-dung cu nén khi bi qua tai, -dung cu bi ket hay an xien yao yat gia cóng hay -müdung cu di xuyen qua vat lieu duoc gia cong. Sdung cac phu tro de hap thu luc van phan ung, nhr cac thiet bi hro. Neu dieu nay la khong the duoc, su dung tan nam phu. Khong bao gió dé tay cua ban gan cac dung ung dung quay. Ban co they gany thong cho chinh minh. Khong de cho mui khoan chay lap bap trén vat gla cong. Dieu nay có the dan den su rung gia tang cao dang ke.
Cac Bieu Tung
Y nghia cua cac bleu tung duoi day chi dan cach su dung dung cu nen khi cua ban. Xin vui long ghi chu cac bleu tung va y nghia cua chung. Su hieu dung cac bleu tung se giup ban su dung dung cu nen khi hieu qua va an toan hon.
BieTuong
Y Nghia

Truoc khi lap dat, van hanh, sua chura, bao tri va thay phu kien cung nuh truc khi lam viec gan dung cu nen khi, xin vui long doc va tuan theo tat ca moi hong dan. Khong thuc hiien theo cac canh bao an toan va cac hong dan sau day co the bi tan thuong nghiem trog.

Hay mang dung cu bao vé tai. Dé tāi tran tíep xuc vti néng on co the lam mat thinh giac.

Hay mang kinh bao hó.
W Watt (don vi dien nang) Cong suat
Nm Newton metro (unità di momento torcente) Unità di misura dell'energia (coppia)
